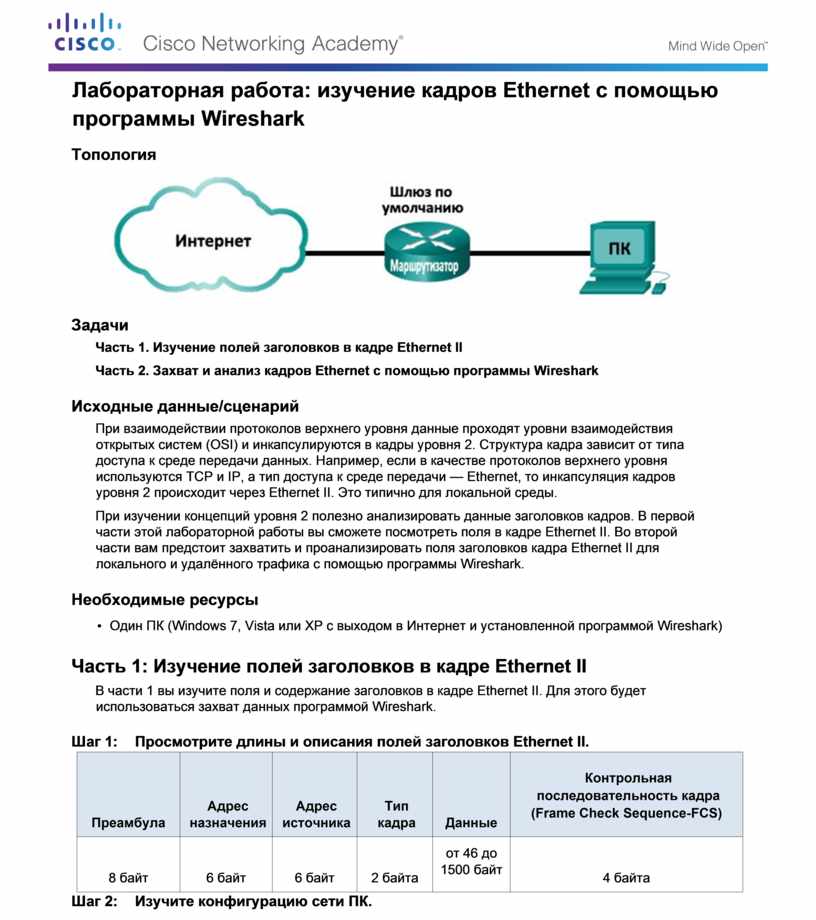

Лабораторная работа: изучение кадров Ethernet с помощью программы Wireshark

Топология

Задачи

Часть 1. Изучение полей заголовков в кадре Ethernet II

Часть 2. Захват и анализ кадров Ethernet с помощью программы Wireshark

Исходные данные/сценарий

При взаимодействии протоколов верхнего уровня данные проходят уровни взаимодействия открытых систем (OSI) и инкапсулируются в кадры уровня 2. Структура кадра зависит от типа доступа к среде передачи данных. Например, если в качестве протоколов верхнего уровня используются TCP и IP, а тип доступа к среде передачи — Ethernet, то инкапсуляция кадров уровня 2 происходит через Ethernet II. Это типично для локальной среды.

При изучении концепций уровня 2 полезно анализировать данные заголовков кадров. В первой части этой лабораторной работы вы сможете посмотреть поля в кадре Ethernet II. Во второй части вам предстоит захватить и проанализировать поля заголовков кадра Ethernet II для локального и удалённого трафика с помощью программы Wireshark.

Необходимые ресурсы

        •        Один ПК (Windows 7, Vista или XP с выходом в Интернет и установленной программой Wireshark)

Часть 1: Изучение полей заголовков в кадре Ethernet II

В части 1 вы изучите поля и содержание заголовков в кадре Ethernet II. Для этого будет использоваться захват данных программой Wireshark.

Шаг 1:     Просмотрите длины и описания полей заголовков Ethernet II.

Шаг 2:    Изучите конфигурацию сети ПК.

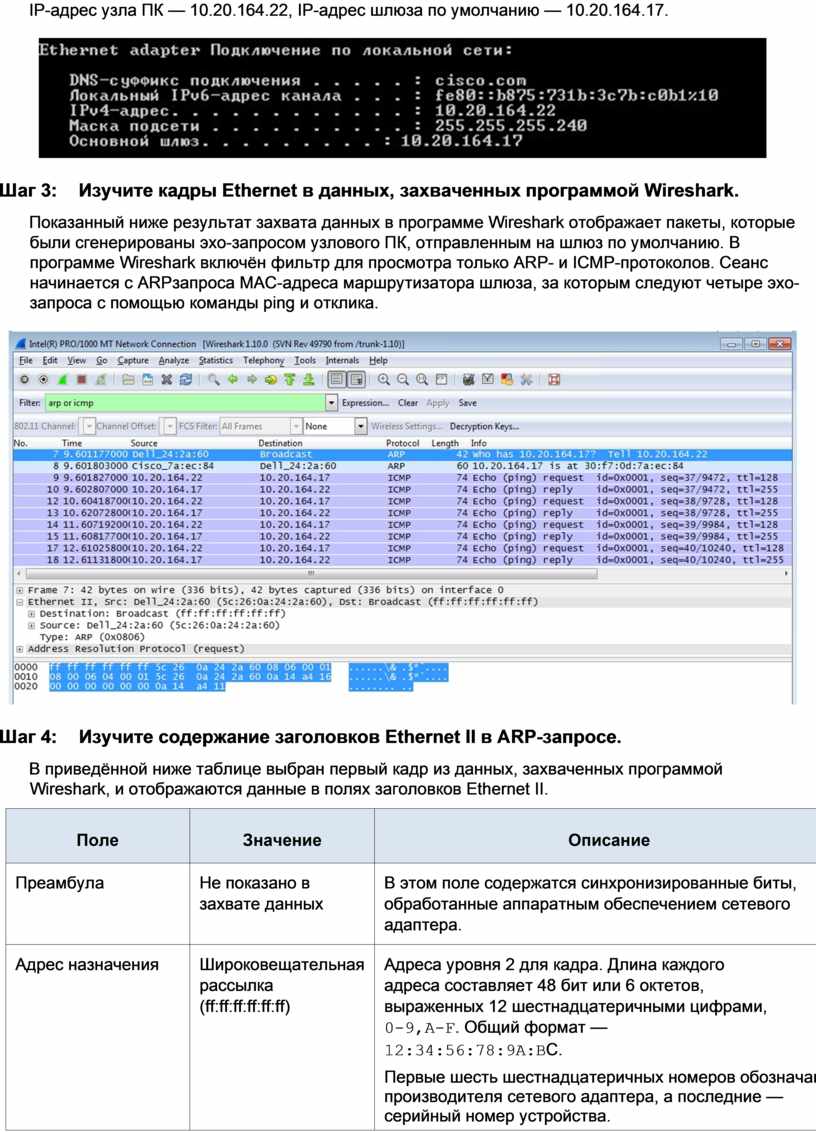

IP-адрес узла ПК — 10.20.164.22, IP-адрес шлюза по умолчанию — 10.20.164.17.

Шаг 3:     Изучите кадры Ethernet в данных, захваченных программой Wireshark.

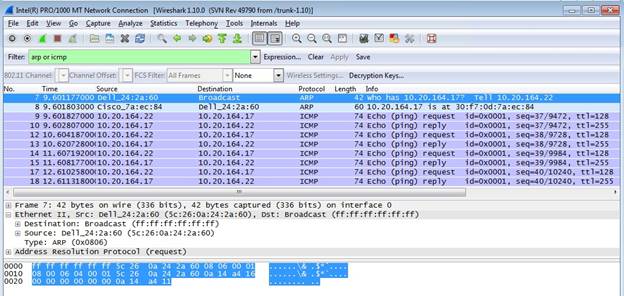

Показанный ниже результат захвата данных в программе Wireshark отображает пакеты, которые были сгенерированы эхо-запросом узлового ПК, отправленным на шлюз по умолчанию. В программе Wireshark включён фильтр для просмотра только ARP- и ICMP-протоколов. Сеанс начинается с ARPзапроса МАС-адреса маршрутизатора шлюза, за которым следуют четыре эхо-запроса с помощью команды ping и отклика.

Шаг 4:    Изучите содержание заголовков Ethernet II в ARP-запросе.

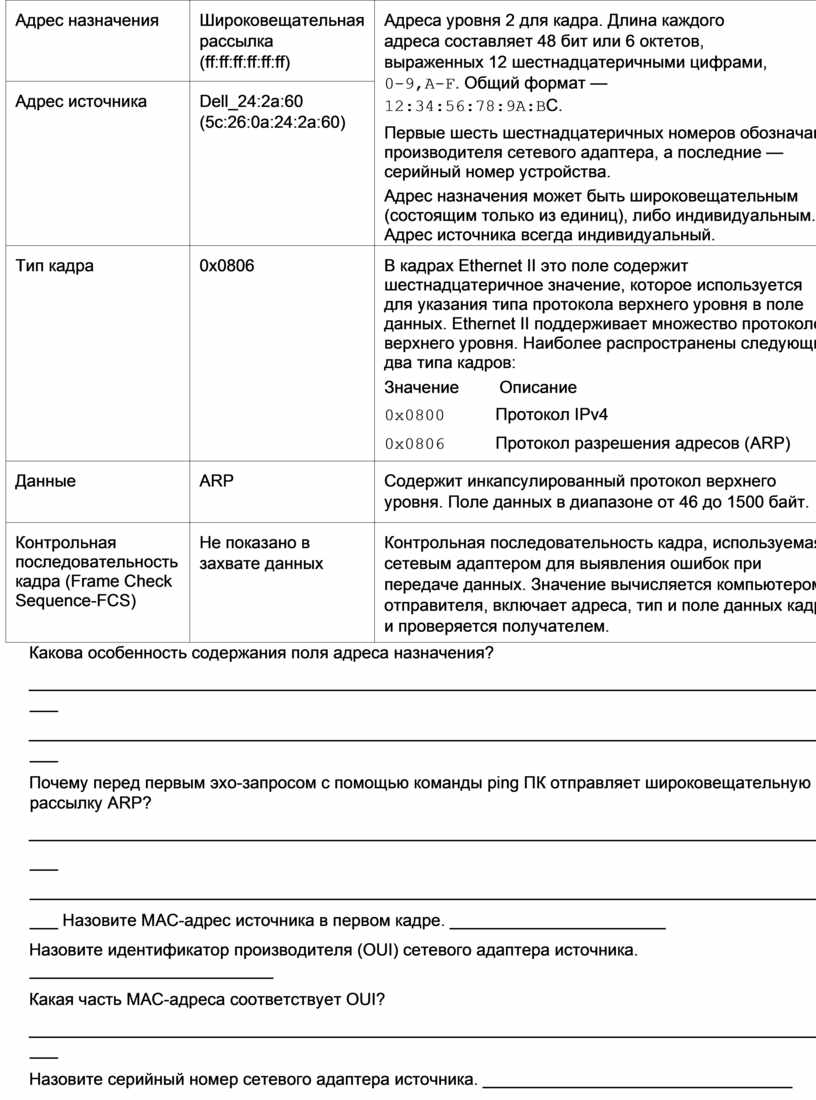

В приведённой ниже таблице выбран первый кадр из данных, захваченных программой Wireshark, и отображаются данные в полях заголовков Ethernet II.

Какова особенность содержания поля адреса назначения?

_______________________________________________________________________________________

_______________________________________________________________________________________

Почему перед первым эхо-запросом с помощью команды ping ПК отправляет широковещательную рассылку ARP?

_______________________________________________________________________________________ _______________________________________________________________________________________ Назовите MAC-адрес источника в первом кадре. _______________________

Назовите идентификатор производителя (OUI) сетевого адаптера источника. __________________________

Какая часть МАС-адреса соответствует OUI?

_______________________________________________________________________________________

Назовите серийный номер сетевого адаптера источника. _________________________________

Часть 2: Захват и анализ кадров Ethernet с помощью программы Wireshark

В части 2 вы воспользуетесь программой Wireshark для захвата локальных и удалённых кадров Ethernet. Затем вы изучите сведения, содержащиеся в полях заголовков кадров.

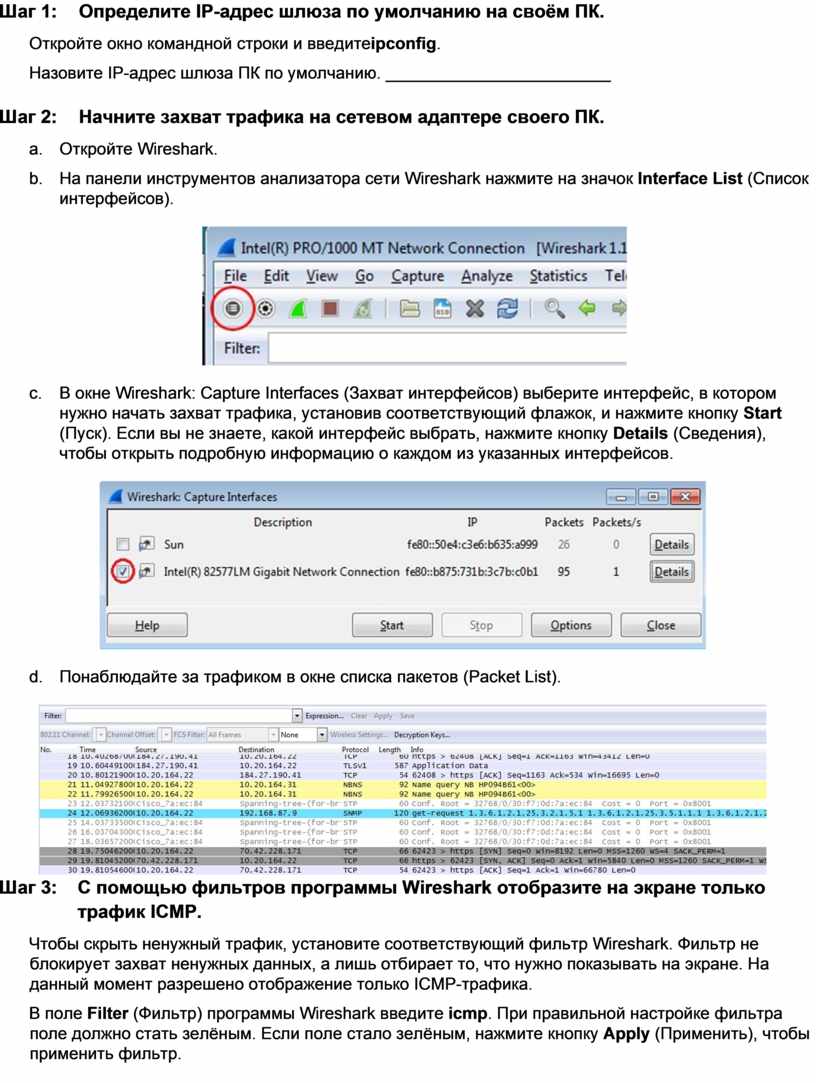

Шаг 1:    Определите IP-адрес шлюза по умолчанию на своём ПК.

Откройте окно командной строки и введитеipconfig.

Назовите IP-адрес шлюза ПК по умолчанию. ________________________

Шаг 2:    Начните захват трафика на сетевом адаптере своего ПК.

a.     Откройте Wireshark.

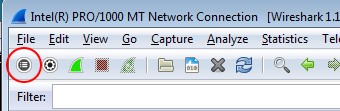

b.     На панели инструментов анализатора сети Wireshark нажмите на значок Interface List (Список интерфейсов).

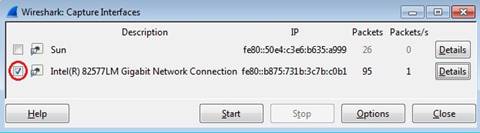

c.     В окне Wireshark: Capture Interfaces (Захват интерфейсов) выберите интерфейс, в котором нужно начать захват трафика, установив соответствующий флажок, и нажмите кнопку Start (Пуск). Если вы не знаете, какой интерфейс выбрать, нажмите кнопку Details (Сведения), чтобы открыть подробную информацию о каждом из указанных интерфейсов.

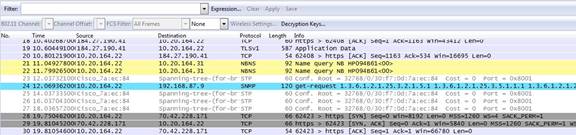

d.     Понаблюдайте за трафиком в окне списка пакетов (Packet List).

Шаг 3:    С помощью фильтров программы Wireshark отобразите на экране только трафик ICMP.

Чтобы скрыть ненужный трафик, установите соответствующий фильтр Wireshark. Фильтр не блокирует захват ненужных данных, а лишь отбирает то, что нужно показывать на экране. На данный момент разрешено отображение только ICMP-трафика.

В поле Filter (Фильтр) программы Wireshark введите icmp. При правильной настройке фильтра поле должно стать зелёным. Если поле стало зелёным, нажмите кнопку Аpply (Применить), чтобы применить фильтр.

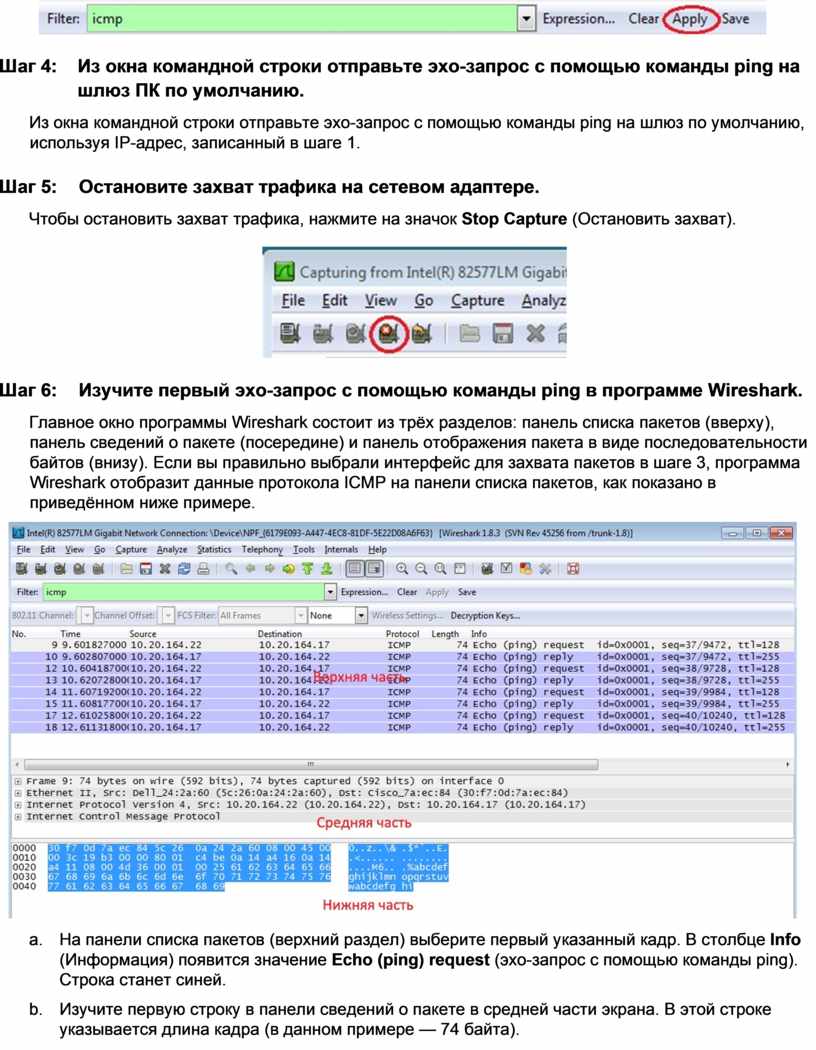

Шаг 4:    Из окна командной строки отправьте эхо-запрос с помощью команды ping на шлюз ПК по умолчанию.

Из окна командной строки отправьте эхо-запрос с помощью команды ping на шлюз по умолчанию, используя IP-адрес, записанный в шаге 1.

Шаг 5:     Остановите захват трафика на сетевом адаптере.

Чтобы остановить захват трафика, нажмите на значок Stop Capture (Остановить захват).

Шаг 6:     Изучите первый эхо-запрос с помощью команды ping в программе Wireshark.

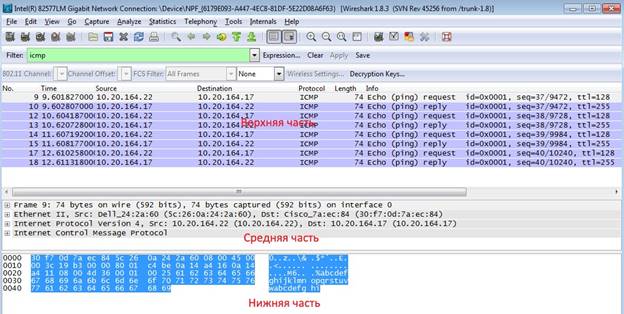

Главное окно программы Wireshark состоит из трёх разделов: панель списка пакетов (вверху), панель сведений о пакете (посередине) и панель отображения пакета в виде последовательности байтов (внизу). Если вы правильно выбрали интерфейс для захвата пакетов в шаге 3, программа Wireshark отобразит данные протокола ICMP на панели списка пакетов, как показано в приведённом ниже примере.

a.     На панели списка пакетов (верхний раздел) выберите первый указанный кадр. В столбце Info (Информация) появится значение Echo (ping) request (эхо-запрос с помощью команды ping). Строка станет синей.

b.     Изучите первую строку в панели сведений о пакете в средней части экрана. В этой строке указывается длина кадра (в данном примере — 74 байта).

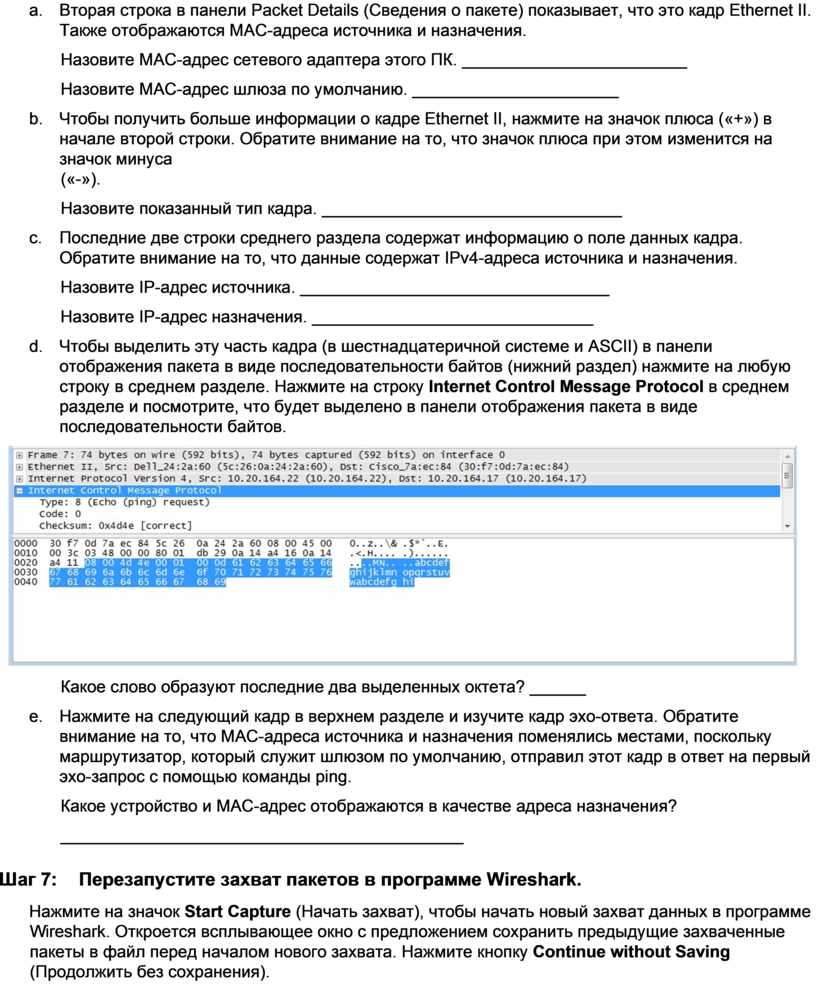

c.     Вторая строка в панели Packet Details (Сведения о пакете) показывает, что это кадр Ethernet II. Также отображаются MAC-адреса источника и назначения.

Назовите MAC-адрес сетевого адаптера этого ПК. ________________________

Назовите MAC-адрес шлюза по умолчанию. ______________________

d.     Чтобы получить больше информации о кадре Ethernet II, нажмите на значок плюса («+») в начале второй строки. Обратите внимание на то, что значок плюса при этом изменится на значок минуса

(«-»).

Назовите показанный тип кадра. ________________________________

e.     Последние две строки среднего раздела содержат информацию о поле данных кадра. Обратите внимание на то, что данные содержат IPv4-адреса источника и назначения.

Назовите IP-адрес источника. _________________________________

Назовите IP-адрес назначения. ______________________________

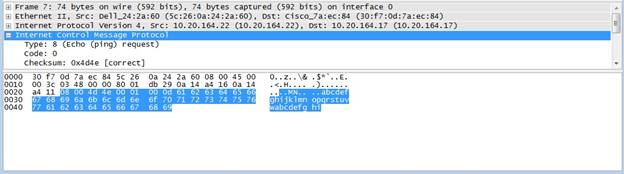

f.      Чтобы выделить эту часть кадра (в шестнадцатеричной системе и ASCII) в панели отображения пакета в виде последовательности байтов (нижний раздел) нажмите на любую строку в среднем разделе. Нажмите на строку Internet Control Message Protocol в среднем разделе и посмотрите, что будет выделено в панели отображения пакета в виде последовательности байтов.

Какое слово образуют последние два выделенных октета? ______

g.     Нажмите на следующий кадр в верхнем разделе и изучите кадр эхо-ответа. Обратите внимание на то, что МАС-адреса источника и назначения поменялись местами, поскольку маршрутизатор, который служит шлюзом по умолчанию, отправил этот кадр в ответ на первый эхо-запрос с помощью команды ping.

Какое устройство и MAC-адрес отображаются в качестве адреса назначения?

___________________________________________

Шаг 7:     Перезапустите захват пакетов в программе Wireshark.

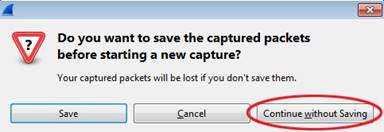

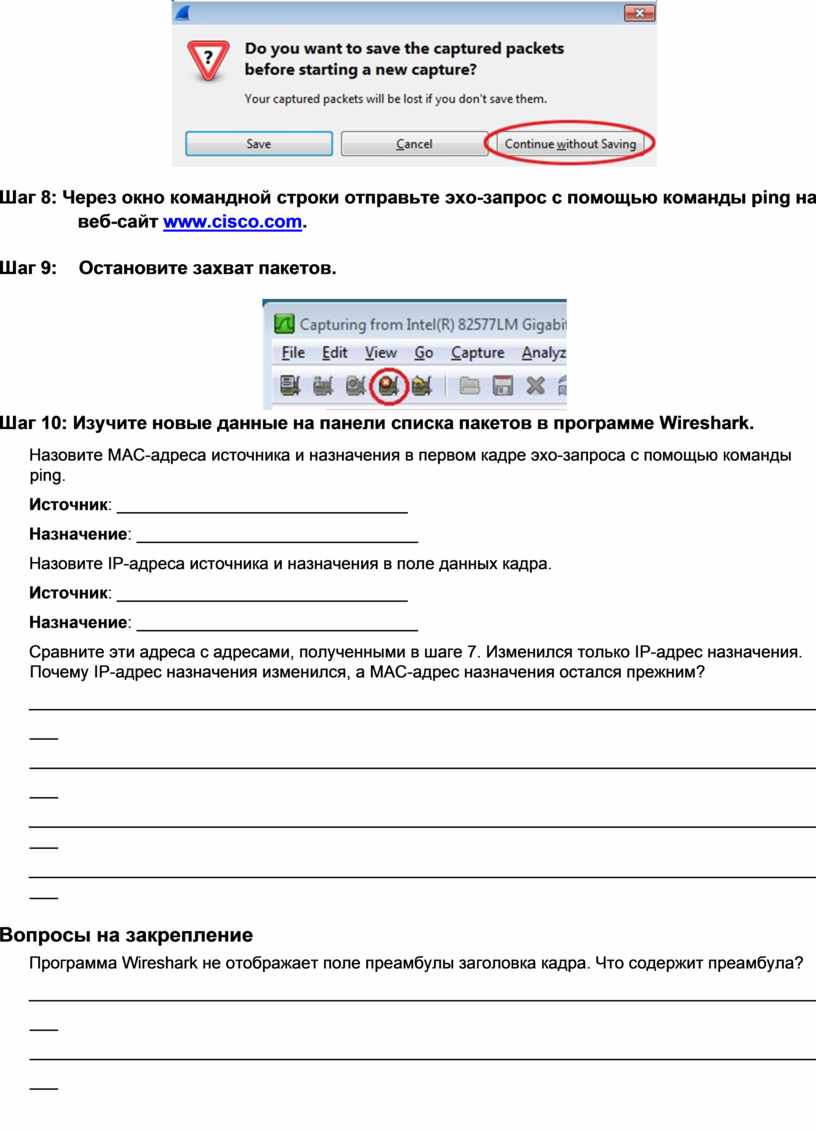

Нажмите на значок Start Capture (Начать захват), чтобы начать новый захват данных в программе Wireshark. Откроется всплывающее окно с предложением сохранить предыдущие захваченные пакеты в файл перед началом нового захвата. Нажмите кнопку Continue without Saving (Продолжить без сохранения).

Шаг 8: Через окно командной строки отправьте эхо-запрос с помощью команды ping на веб-сайт www.cisco.com.

Шаг 9:    Остановите захват пакетов.

Шаг 10: Изучите новые данные на панели списка пакетов в программе Wireshark.

Назовите МАС-адреса источника и назначения в первом кадре эхо-запроса с помощью команды ping.

Источник: _______________________________

Назначение: ______________________________

Назовите IP-адреса источника и назначения в поле данных кадра.

Источник: _______________________________

Назначение: ______________________________

Сравните эти адреса с адресами, полученными в шаге 7. Изменился только IP-адрес назначения. Почему IP-адрес назначения изменился, а MAC-адрес назначения остался прежним?

_______________________________________________________________________________________ _______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

Вопросы на закрепление

Программа Wireshark не отображает поле преамбулы заголовка кадра. Что содержит преамбула?

_______________________________________________________________________________________ _______________________________________________________________________________________
