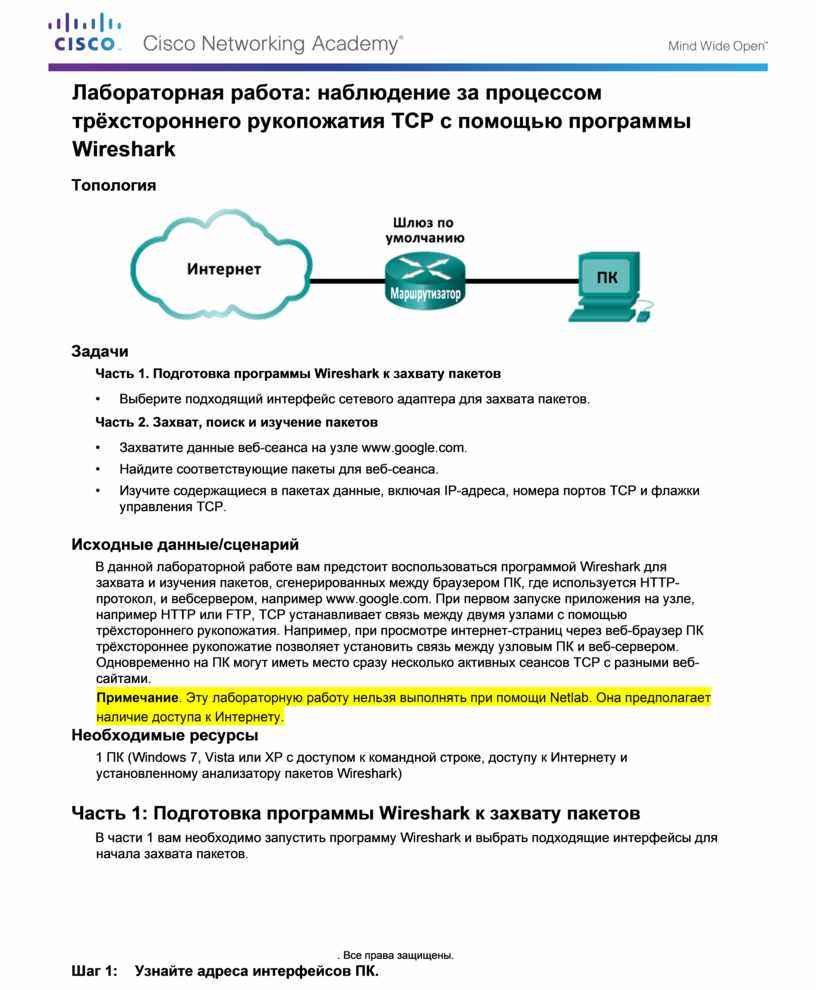

Лабораторная работа: наблюдение за процессом трёхстороннего рукопожатия TCP с помощью программы Wireshark

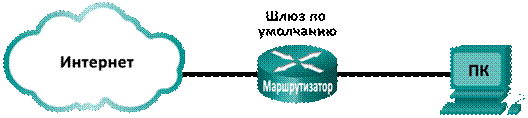

Топология

Задачи

Часть 1. Подготовка программы Wireshark к захвату пакетов

•       Выберите подходящий интерфейс сетевого адаптера для захвата пакетов.

Часть 2. Захват, поиск и изучение пакетов

•       Захватите данные веб-сеанса на узле www.google.com.

•       Найдите соответствующие пакеты для веб-сеанса.

•
Изучите содержащиеся в пакетах данные, включая IP-адреса, номера портов TCP и флажки управления TCP.

Исходные данные/сценарий

В данной лабораторной работе вам предстоит воспользоваться программой Wireshark для захвата и изучения пакетов, сгенерированных между браузером ПК, где используется HTTP-протокол, и вебсервером, например www.google.com. При первом запуске приложения на узле, например HTTP или FTP, TCP устанавливает связь между двумя узлами с помощью трёхстороннего рукопожатия. Например, при просмотре интернет-страниц через веб-браузер ПК трёхстороннее рукопожатие позволяет установить связь между узловым ПК и веб-сервером. Одновременно на ПК могут иметь место сразу несколько активных сеансов TCP с разными веб-сайтами.

Необходимые ресурсы

1 ПК (Windows 7, Vista или XP с доступом к командной строке, доступу к Интернету и установленному анализатору пакетов Wireshark)

Часть 1: Подготовка программы Wireshark к захвату пакетов

В части 1 вам необходимо запустить программу Wireshark и выбрать подходящие интерфейсы для начала захвата пакетов.

. Все права защищены.

Шаг 1:     Узнайте адреса интерфейсов ПК.

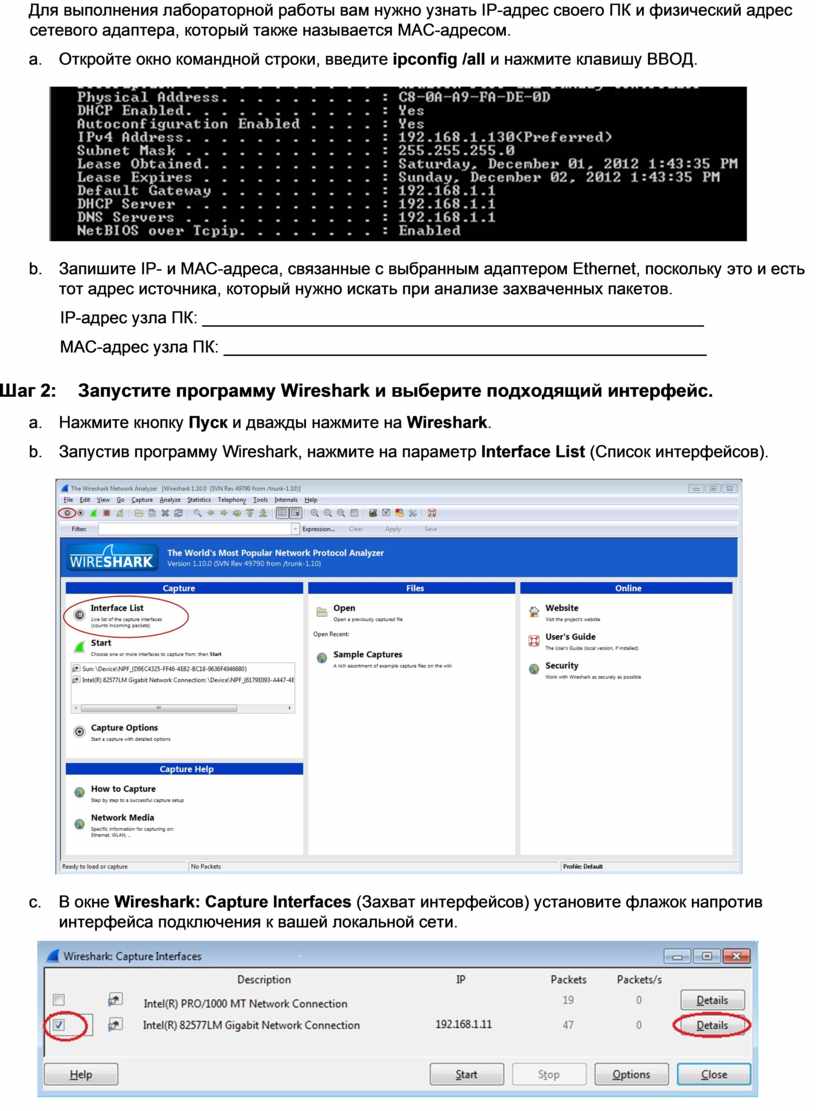

Для выполнения лабораторной работы вам нужно узнать IP-адрес своего ПК и физический адрес сетевого адаптера, который также называется MAC-адресом.

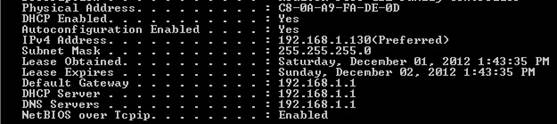

a.     Откройте окно командной строки, введите ipconfig /all и нажмите клавишу ВВОД.

b.     Запишите IP- и MAC-адреса, связанные с выбранным адаптером Ethernet, поскольку это и есть тот адрес источника, который нужно искать при анализе захваченных пакетов.

IP-адрес узла ПК: ______________________________________________________

MAC-адрес узла ПК: ____________________________________________________

Шаг 2:     Запустите программу Wireshark и выберите подходящий интерфейс.

a.     Нажмите кнопку Пуск и дважды нажмите на Wireshark.

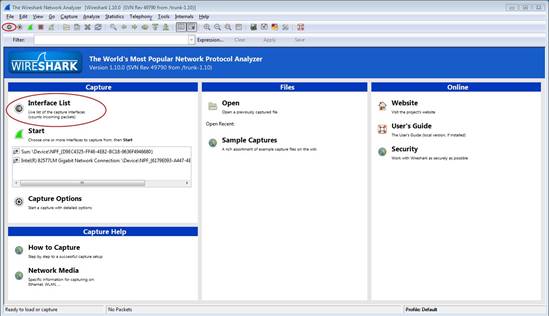

b.     Запустив программу Wireshark, нажмите на параметр Interface List (Список интерфейсов).

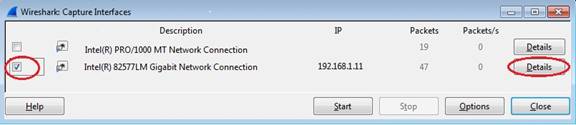

c.     В окне Wireshark: Capture Interfaces (Захват интерфейсов) установите флажок напротив интерфейса подключения к вашей локальной сети.

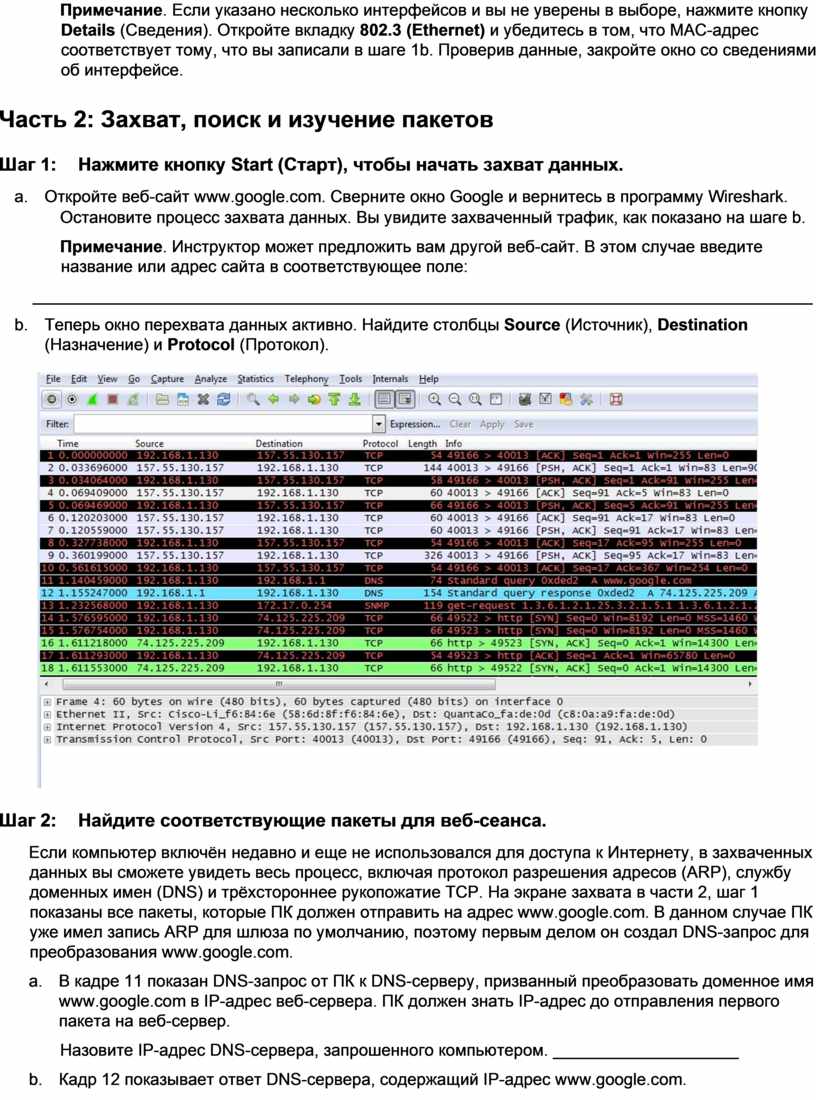

Примечание. Если указано несколько интерфейсов и вы не уверены в выборе, нажмите кнопку Details (Сведения). Откройте вкладку 802.3 (Ethernet) и убедитесь в том, что MAC-адрес соответствует тому, что вы записали в шаге 1b. Проверив данные, закройте окно со сведениями об интерфейсе.

Часть 2: Захват, поиск и изучение пакетов

Шаг 1:    Нажмите кнопку Start (Старт), чтобы начать захват данных.

a.     Откройте веб-сайт www.google.com. Сверните окно Google и вернитесь в программу Wireshark.

Остановите процесс захвата данных. Вы увидите захваченный трафик, как показано на шаге b.

Примечание. Инструктор может предложить вам другой веб-сайт. В этом случае введите название или адрес сайта в соответствующее поле:

____________________________________________________________________________________

b.     Теперь окно перехвата данных активно. Найдите столбцы Source (Источник), Destination (Назначение) и Protocol (Протокол).

Шаг 2:     Найдите соответствующие пакеты для веб-сеанса.

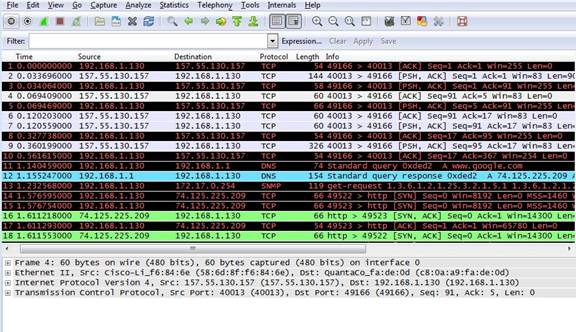

Если компьютер включён недавно и еще не использовался для доступа к Интернету, в захваченных данных вы сможете увидеть весь процесс, включая протокол разрешения адресов (ARP), службу доменных имен (DNS) и трёхстороннее рукопожатие TCP. На экране захвата в части 2, шаг 1 показаны все пакеты, которые ПК должен отправить на адрес www.google.com. В данном случае ПК уже имел запись ARP для шлюза по умолчанию, поэтому первым делом он создал DNS-запрос для преобразования www.google.com.

a.     В кадре 11 показан DNS-запрос от ПК к DNS-серверу, призванный преобразовать доменное имя www.google.com в IP-адрес веб-сервера. ПК должен знать IP-адрес до отправления первого пакета на веб-сервер.

Назовите IP-адрес DNS-сервера, запрошенного компьютером. ____________________

b.     Кадр 12 показывает ответ DNS-сервера, содержащий IP-адрес www.google.com.

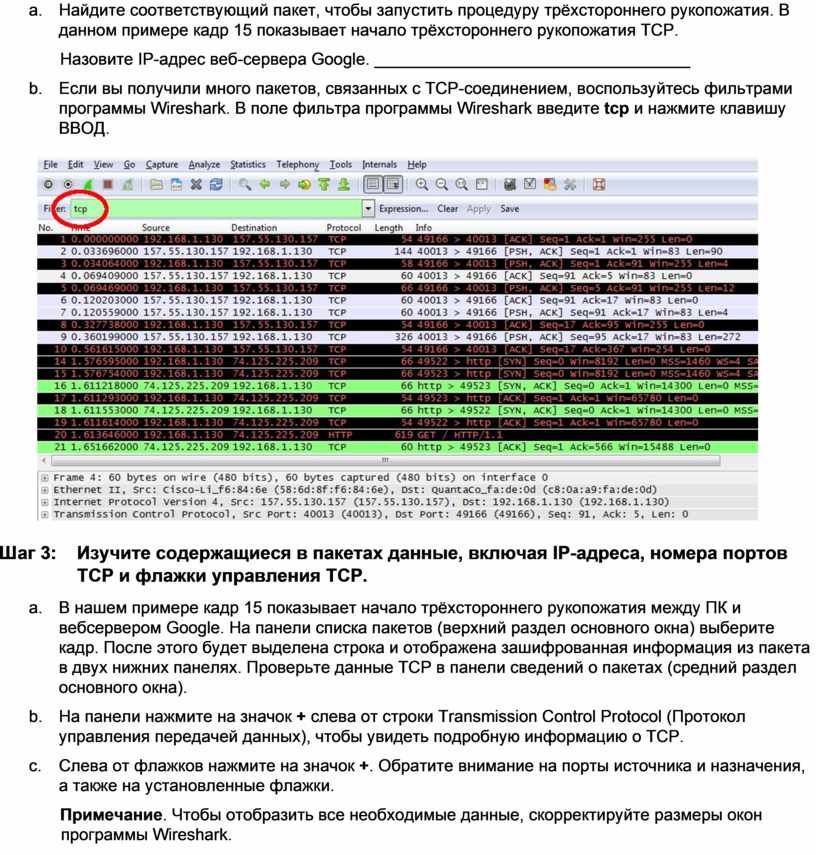

c.     Найдите соответствующий пакет, чтобы запустить процедуру трёхстороннего рукопожатия. В данном примере кадр 15 показывает начало трёхстороннего рукопожатия TCP.

Назовите IP-адрес веб-сервера Google. __________________________________

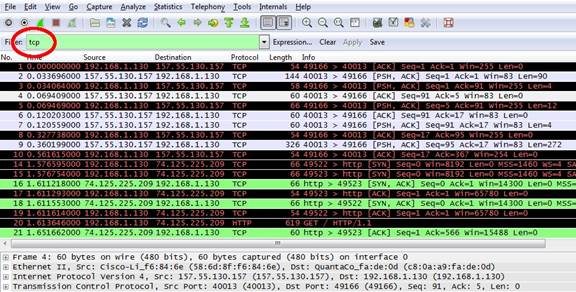

d.     Если вы получили много пакетов, связанных с TCP-соединением, воспользуйтесь фильтрами программы Wireshark. В поле фильтра программы Wireshark введите tcp и нажмите клавишу ВВОД.

Шаг 3:    Изучите содержащиеся в пакетах данные, включая IP-адреса, номера портов TCP и флажки управления TCP.

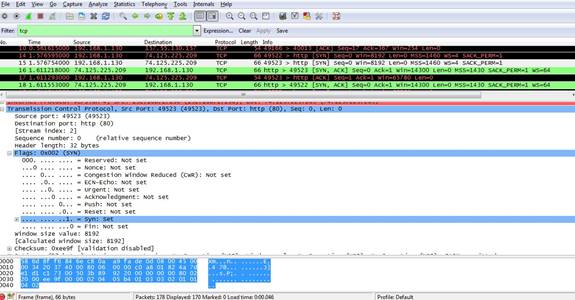

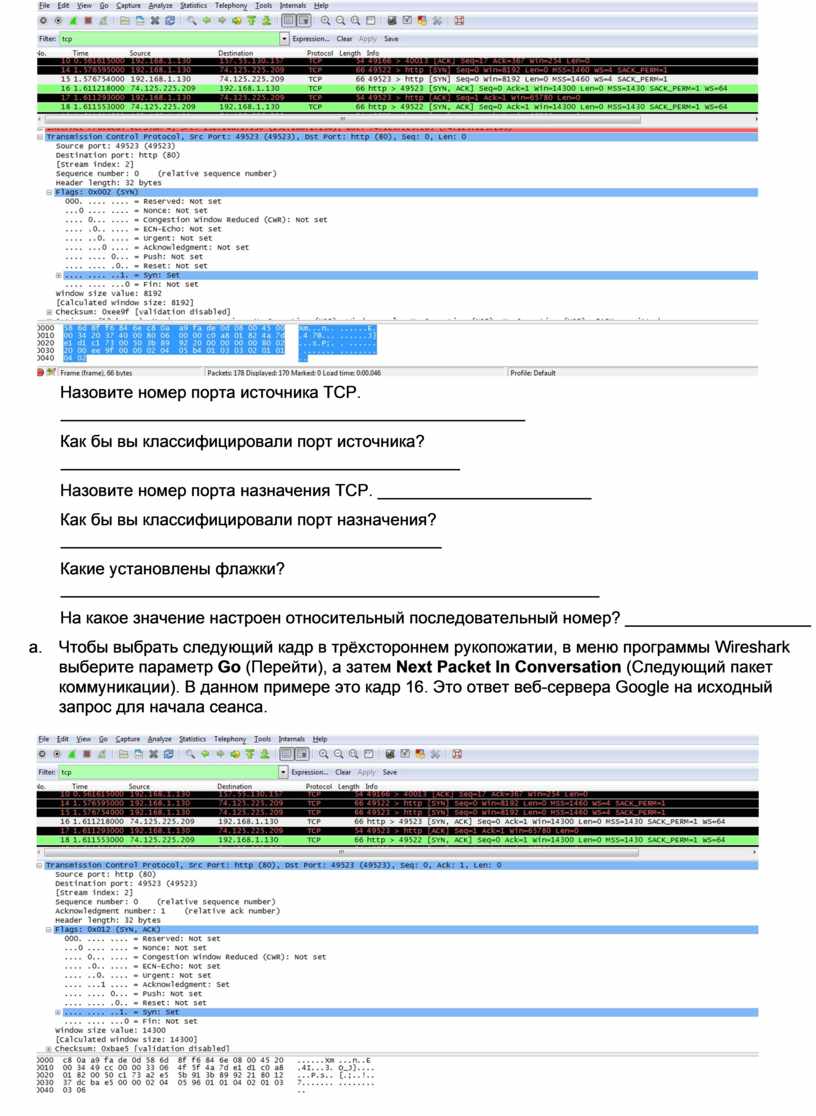

a.     В нашем примере кадр 15 показывает начало трёхстороннего рукопожатия между ПК и вебсервером Google. На панели списка пакетов (верхний раздел основного окна) выберите кадр. После этого будет выделена строка и отображена зашифрованная информация из пакета в двух нижних панелях. Проверьте данные TCP в панели сведений о пакетах (средний раздел основного окна).

b.     На панели нажмите на значок + слева от строки Transmission Control Protocol (Протокол управления передачей данных), чтобы увидеть подробную информацию о TCP.

c.     Слева от флажков нажмите на значок +. Обратите внимание на порты источника и назначения, а также на установленные флажки.

Примечание. Чтобы отобразить все необходимые данные, скорректируйте размеры окон программы Wireshark.

Назовите номер порта источника TCP. __________________________________________________

Как бы вы классифицировали порт источника? ___________________________________________

Назовите номер порта назначения TCP. _______________________

Как бы вы классифицировали порт назначения? _________________________________________

Какие установлены флажки? __________________________________________________________

На какое значение настроен относительный последовательный номер? ____________________

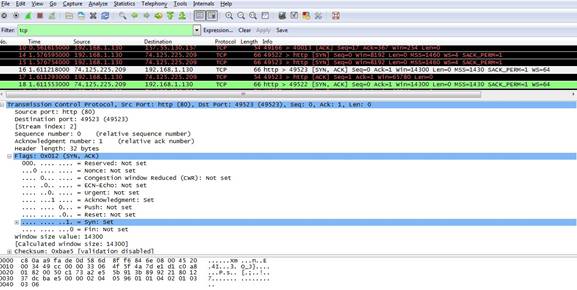

d.     Чтобы выбрать следующий кадр в трёхстороннем рукопожатии, в меню программы Wireshark выберите параметр Go (Перейти), а затем Next Packet In Conversation (Следующий пакет коммуникации). В данном примере это кадр 16. Это ответ веб-сервера Google на исходный запрос для начала сеанса.

Назовите значения портов источника и назначения. ______________________________________ Какие установлены флажки? ___________________________________________________________ На какие значения настроены относительный последовательный номер и номер подтверждения?

____________________________________________________________________________________

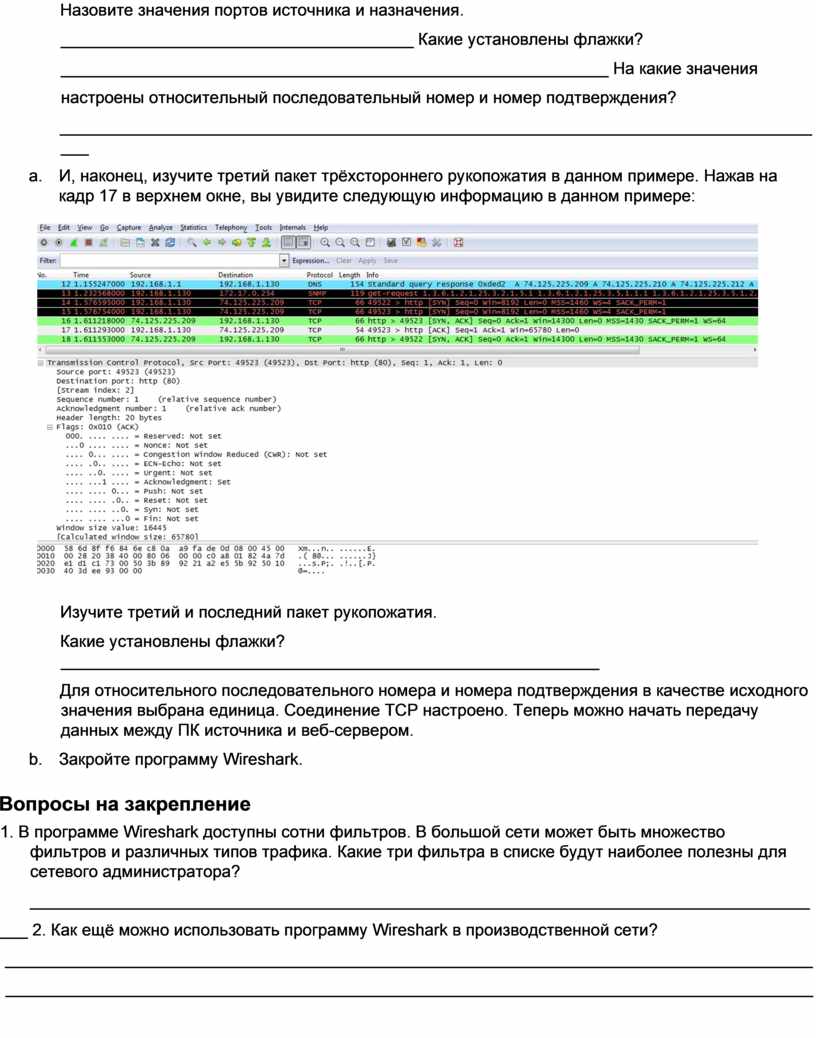

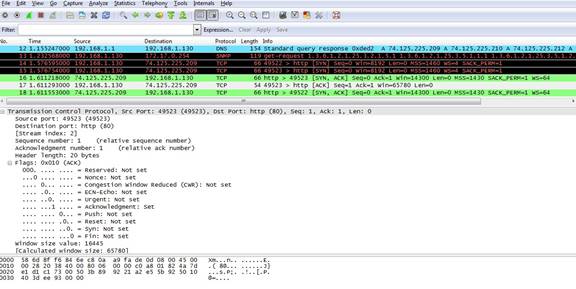

e.     И, наконец, изучите третий пакет трёхстороннего рукопожатия в данном примере. Нажав на кадр 17 в верхнем окне, вы увидите следующую информацию в данном примере:

Изучите третий и последний пакет рукопожатия.

Какие установлены флажки? __________________________________________________________

Для относительного последовательного номера и номера подтверждения в качестве исходного значения выбрана единица. Соединение TCP настроено. Теперь можно начать передачу данных между ПК источника и веб-сервером.

f.      Закройте программу Wireshark.

Вопросы на закрепление

1. В программе Wireshark доступны сотни фильтров. В большой сети может быть множество фильтров и различных типов трафика. Какие три фильтра в списке будут наиболее полезны для сетевого администратора?

_______________________________________________________________________________________ 2. Как ещё можно использовать программу Wireshark в производственной сети?

_______________________________________________________________________________________ _______________________________________________________________________________________
