Лабораторная работа: настройка адреса управления коммутатором

Топология

Таблица адресации

Задачи

Часть 1. Настройка основных параметров сетевого устройства

•
Создайте сеть в соответствии с изображенной на схеме топологией.

•       Настройте основные параметры коммутатора, включая имя узла, адрес управления и доступ по протоколу Telnet.

•       Настройте IP-адрес ПК.

Часть 2. Проверка и тестирование подключения к сети

•       Отобразите конфигурацию устройства.

•       Проверьте сквозное подключение с помощью эхо-запроса с помощью команды ping.

•       Проверьте возможность удалённого управления по протоколу Telnet.

•       Сохраните файл текущей конфигурации коммутатора.

Исходные данные/сценарий

Коммутаторы Cisco имеют особый интерфейс, который называется виртуальным интерфейсом коммутатора (SVI). На SVI интерфейсе можно сконфигурировать IP-адрес, который обычно называют адресом управления. Он позволяет получить удалённый доступ к коммутатору для отображения и настройки параметров.

В ходе лабораторной работы вам необходимо создать простую сеть, используя кабель локальной сети Ethernet и получить доступ к коммутатору Cisco, используя консоль и методы удалённого доступа. Вы настроите основные параметры коммутатора и IP-адресацию, а также продемонстрируете использование IP-адреса управления для удалённого доступа к коммутатору. Топология состоит из одного коммутатора и одного узла, использующего только порты Ethernet и консоли.

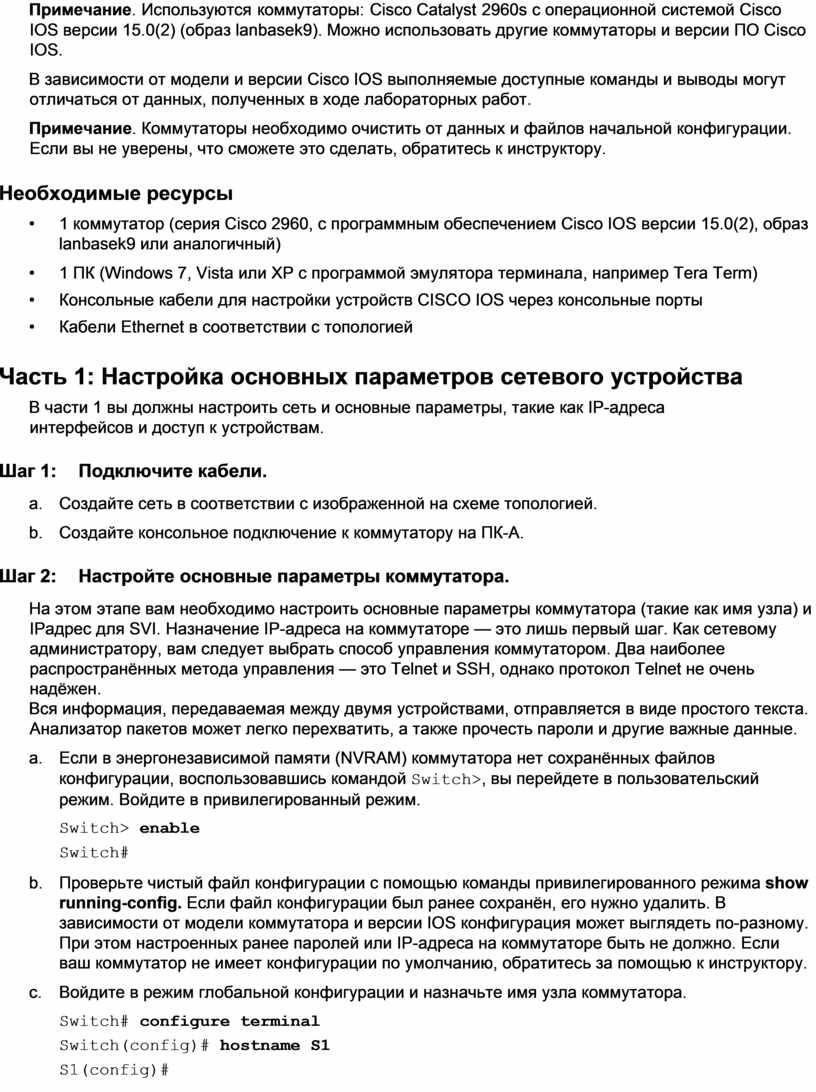

Примечание. Используются коммутаторы: Cisco Catalyst 2960s с операционной системой Cisco IOS версии 15.0(2) (образ lanbasek9). Можно использовать другие коммутаторы и версии ПО Cisco IOS.

В зависимости от модели и версии Cisco IOS выполняемые доступные команды и выводы могут отличаться от данных, полученных в ходе лабораторных работ.

Примечание. Коммутаторы необходимо очистить от данных и файлов начальной конфигурации. Если вы не уверены, что сможете это сделать, обратитесь к инструктору.

Необходимые ресурсы

•       1 коммутатор (серия Cisco 2960, с программным обеспечением Cisco IOS версии 15.0(2), образ lanbasek9 или аналогичный)

•       1 ПК (Windows 7, Vista или XP с программой эмулятора терминала, например Tera Term)

•       Консольные кабели для настройки устройств CISCO IOS через консольные порты

•       Кабели Ethernet в соответствии с топологией

Часть 1: Настройка основных параметров сетевого устройства

В части 1 вы должны настроить сеть и основные параметры, такие как IP-адреса интерфейсов и доступ к устройствам.

Шаг 1:    Подключите кабели.

a.     Создайте сеть в соответствии с изображенной на схеме топологией.

b.     Создайте консольное подключение к коммутатору на ПК-А.

Шаг 2:     Настройте основные параметры коммутатора.

На этом этапе вам необходимо настроить основные параметры коммутатора (такие как имя узла) и IPадрес для SVI. Назначение IP-адреса на коммутаторе — это лишь первый шаг. Как сетевому администратору, вам следует выбрать способ управления коммутатором. Два наиболее распространённых метода управления — это Telnet и SSH, однако протокол Telnet не очень надёжен.

Вся информация, передаваемая между двумя устройствами, отправляется в виде простого текста. Анализатор пакетов может легко перехватить, а также прочесть пароли и другие важные данные.

a.     Если в энергонезависимой памяти (NVRAM) коммутатора нет сохранённых файлов конфигурации, воспользовавшись командой Switch>, вы перейдете в пользовательский режим. Войдите в привилегированный режим.

Switch> enable

Switch#

b.     Проверьте чистый файл конфигурации с помощью команды привилегированного режима show running-config. Если файл конфигурации был ранее сохранён, его нужно удалить. В зависимости от модели коммутатора и версии IOS конфигурация может выглядеть по-разному. При этом настроенных ранее паролей или IP-адреса на коммутаторе быть не должно. Если ваш коммутатор не имеет конфигурации по умолчанию, обратитесь за помощью к инструктору.

c.     Войдите в режим глобальной конфигурации и назначьте имя узла коммутатора.

Switch# configure terminal

Switch(config)# hostname S1

S1(config)#

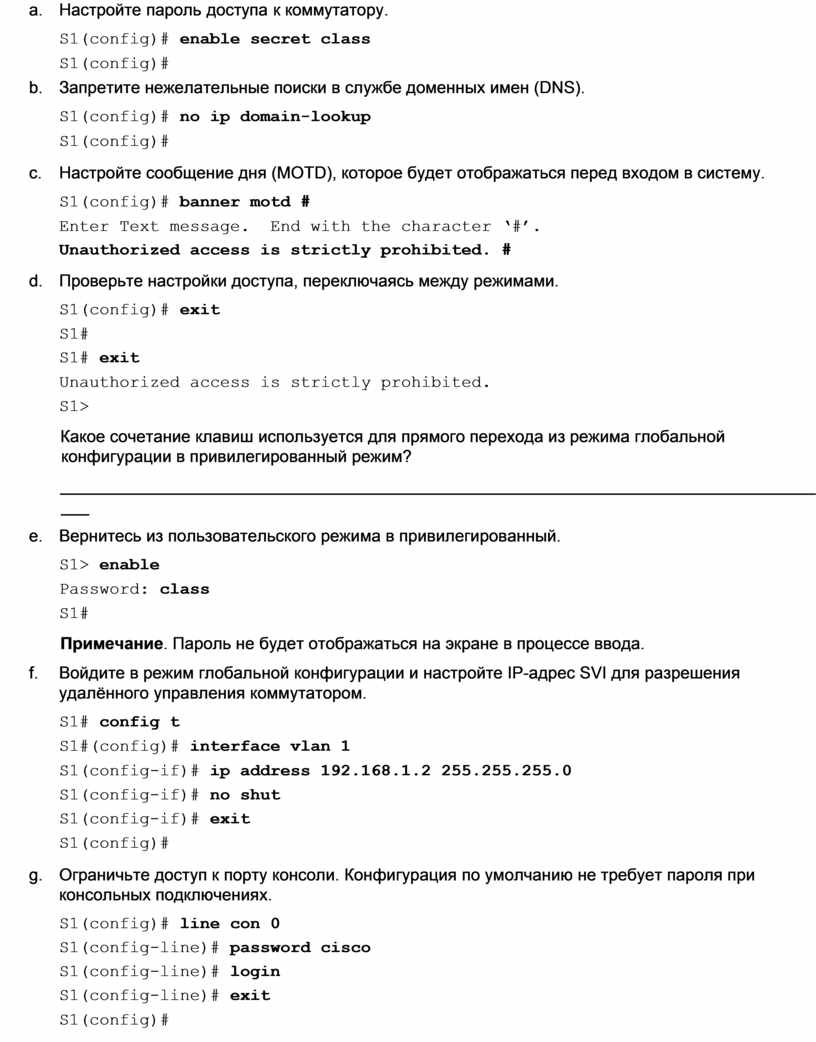

d.     Настройте пароль доступа к коммутатору.

S1(config)# enable secret class

S1(config)#

e.     Запретите нежелательные поиски в службе доменных имен (DNS).

S1(config)# no ip domain-lookup

S1(config)#

f.      Настройте сообщение дня (MOTD), которое будет отображаться перед входом в систему.

S1(config)# banner motd #

Enter Text message.  End with the character ‘#’.

Unauthorized access is strictly prohibited. #

g.     Проверьте настройки доступа, переключаясь между режимами.

S1(config)# exit

S1#

S1# exit

Unauthorized access is strictly prohibited.

S1>

Какое сочетание клавиш используется для прямого перехода из режима глобальной конфигурации в привилегированный режим?

____________________________________________________________________________________

h.     Вернитесь из пользовательского режима в привилегированный.

S1> enable

Password: class

S1#

Примечание. Пароль не будет отображаться на экране в процессе ввода.

i.      Войдите в режим глобальной конфигурации и настройте IP-адрес SVI для разрешения удалённого управления коммутатором.

S1# config t

S1#(config)# interface vlan 1

S1(config-if)# ip address 192.168.1.2 255.255.255.0

S1(config-if)# no shut

S1(config-if)# exit

S1(config)#

j.      Ограничьте доступ к порту консоли. Конфигурация по умолчанию не требует пароля при консольных подключениях.

S1(config)# line con 0

S1(config-line)# password cisco

S1(config-line)# login

S1(config-line)# exit

S1(config)#

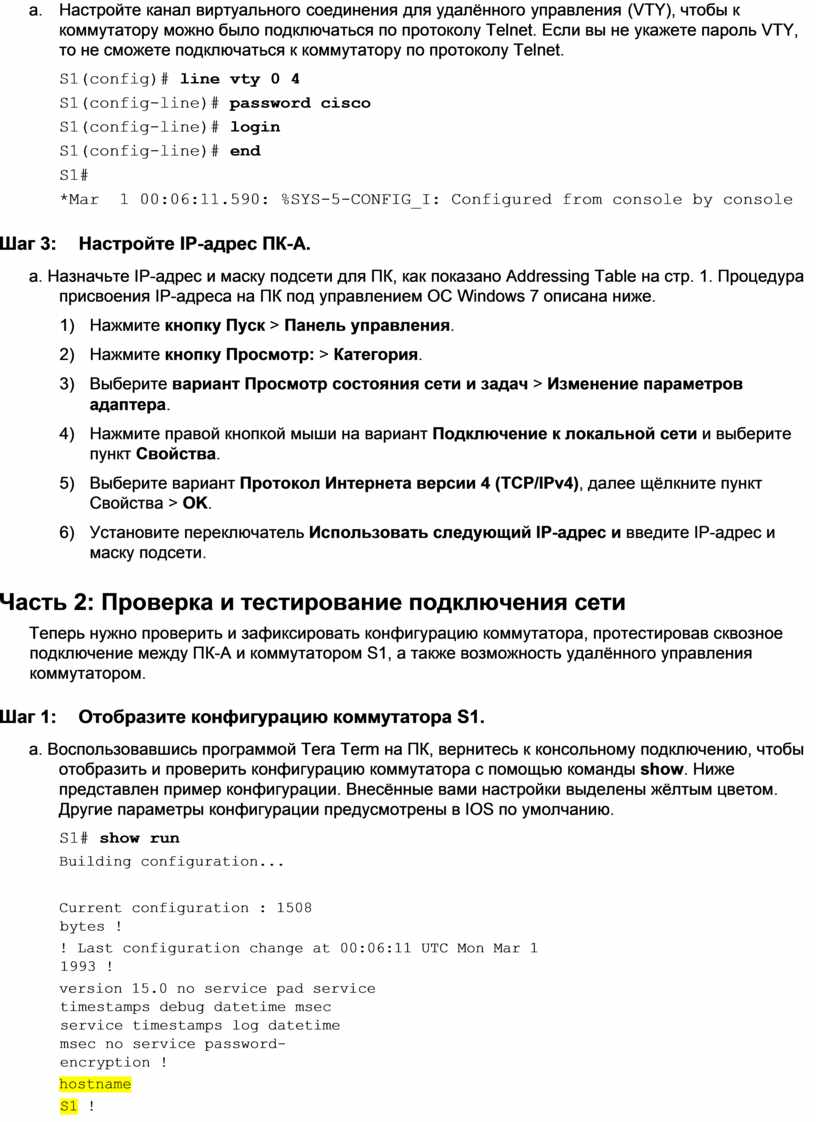

k.     Настройте канал виртуального соединения для удалённого управления (VTY), чтобы к коммутатору можно было подключаться по протоколу Telnet. Если вы не укажете пароль VTY, то не сможете подключаться к коммутатору по протоколу Telnet.

S1(config)# line vty 0 4

S1(config-line)# password cisco

S1(config-line)# login

S1(config-line)# end

S1#

*Mar  1 00:06:11.590: %SYS-5-CONFIG_I: Configured from console by console

Шаг 3:    Настройте IP-адрес ПК-A.

a. Назначьте IP-адрес и маску подсети для ПК, как показано Addressing Table на стр. 1. Процедура присвоения IP-адреса на ПК под управлением ОС Windows 7 описана ниже.

1)    Нажмите кнопку Пуск > Панель управления.

2)    Нажмите кнопку Просмотр: > Категория.

3)    Выберите вариант Просмотр состояния сети и задач > Изменение параметров адаптера.

4)    Нажмите правой кнопкой мыши на вариант Подключение к локальной сети и выберите пункт Свойства.

5)    Выберите вариант Протокол Интернета версии 4 (TCP/IPv4), далее щёлкните пункт Свойства > OK.

6)    Установите переключатель Использовать следующий IP-адрес и введите IP-адрес и маску подсети.

Часть 2: Проверка и тестирование подключения сети

Теперь нужно проверить и зафиксировать конфигурацию коммутатора, протестировав сквозное подключение между ПК-А и коммутатором S1, а также возможность удалённого управления коммутатором.

Шаг 1:     Отобразите конфигурацию коммутатора S1.

a. Воспользовавшись программой Tera Term на ПК, вернитесь к консольному подключению, чтобы отобразить и проверить конфигурацию коммутатора с помощью команды show. Ниже представлен пример конфигурации. Внесённые вами настройки выделены жёлтым цветом. Другие параметры конфигурации предусмотрены в IOS по умолчанию.

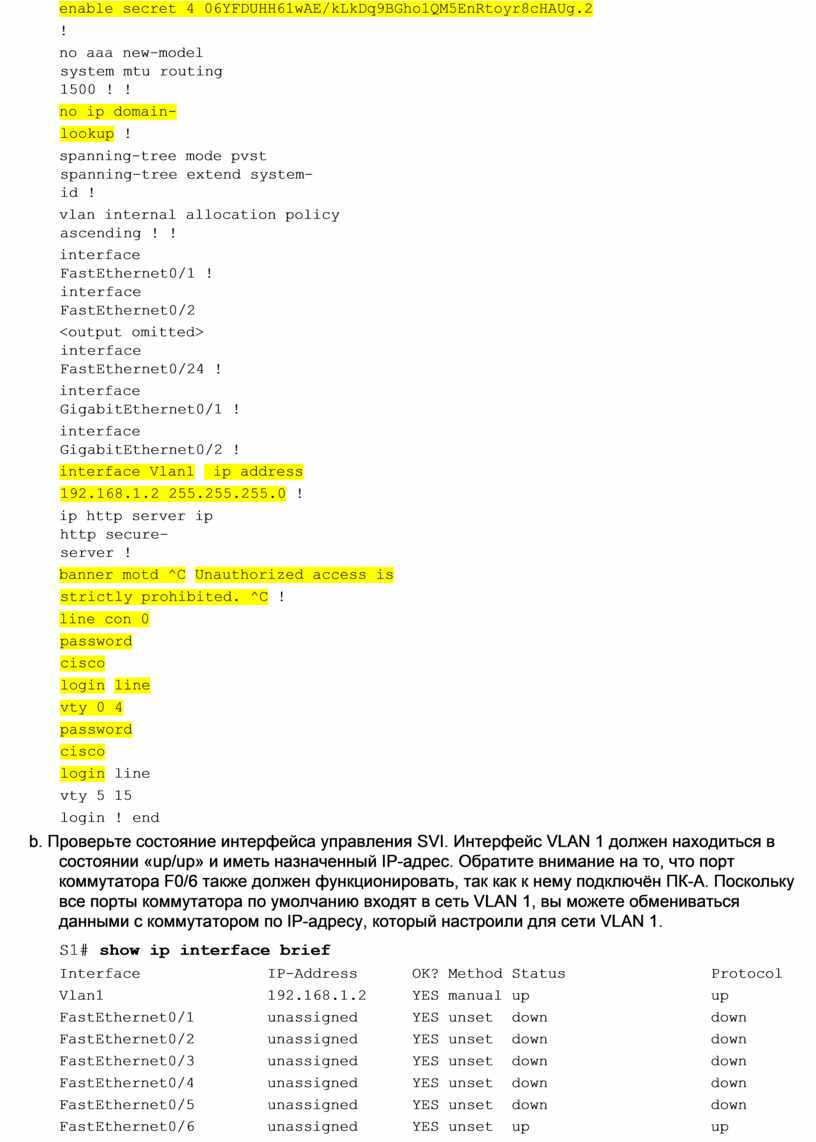

S1# show run

Building configuration...

Current configuration : 1508 bytes !

! Last configuration change at 00:06:11 UTC Mon Mar 1 1993 !

version 15.0 no service pad service timestamps debug datetime msec service timestamps log datetime msec no service password-encryption !

hostname S1 !

boot-start-marker boot-end-marker !

enable secret 4 06YFDUHH61wAE/kLkDq9BGho1QM5EnRtoyr8cHAUg.2

!

no aaa new-model system mtu routing 1500 ! !

no ip domain-lookup !

spanning-tree mode pvst spanning-tree extend system-id !

vlan internal allocation policy ascending ! !

interface FastEthernet0/1 ! interface FastEthernet0/2

<output omitted>  interface FastEthernet0/24 !

interface GigabitEthernet0/1 !

interface GigabitEthernet0/2 !

interface Vlan1  ip address 192.168.1.2 255.255.255.0 !

ip http server ip http secure-server !

banner motd ^C Unauthorized access is strictly prohibited. ^C !

line con 0  password cisco  login line vty 0 4  password cisco  login line vty 5 15  login ! end

b. Проверьте состояние интерфейса управления SVI. Интерфейс VLAN 1 должен находиться в состоянии «up/up» и иметь назначенный IP-адрес. Обратите внимание на то, что порт коммутатора F0/6 также должен функционировать, так как к нему подключён ПК-А. Поскольку все порты коммутатора по умолчанию входят в сеть VLAN 1, вы можете обмениваться данными с коммутатором по IP-адресу, который настроили для сети VLAN 1.

S1# show ip interface brief

Interface              IP-Address      OK? Method Status                Protocol

Vlan1                  192.168.1.2     YES manual up                    up

FastEthernet0/1        unassigned      YES unset  down                  down

FastEthernet0/2        unassigned      YES unset  down                  down

FastEthernet0/3        unassigned      YES unset  down                  down

FastEthernet0/4        unassigned      YES unset  down                  down

FastEthernet0/5        unassigned      YES unset  down                  down

FastEthernet0/6        unassigned      YES unset  up                    up

FastEthernet0/7        unassigned      YES unset  down                  down

FastEthernet0/8        unassigned      YES unset  down                  down

FastEthernet0/9        unassigned      YES unset  down                  down

FastEthernet0/10       unassigned      YES unset  down                  down

FastEthernet0/11       unassigned      YES unset  down                  down

FastEthernet0/12       unassigned      YES unset  down                  down

FastEthernet0/13       unassigned      YES unset  down                  down

FastEthernet0/14       unassigned      YES unset  down                  down

FastEthernet0/15       unassigned      YES unset  down                  down

FastEthernet0/16       unassigned      YES unset  down                  down

FastEthernet0/17       unassigned      YES unset  down                  down

FastEthernet0/18       unassigned      YES unset  down                  down

FastEthernet0/19       unassigned      YES unset  down                  down

FastEthernet0/20       unassigned      YES unset  down                  down

FastEthernet0/21       unassigned      YES unset  down                  down

FastEthernet0/22       unassigned      YES unset  down                  down

FastEthernet0/23       unassigned      YES unset  down                  down

FastEthernet0/24       unassigned      YES unset  down                  down

GigabitEthernet0/1     unassigned      YES unset  down                  down

GigabitEthernet0/2     unassigned      YES unset  down                  down

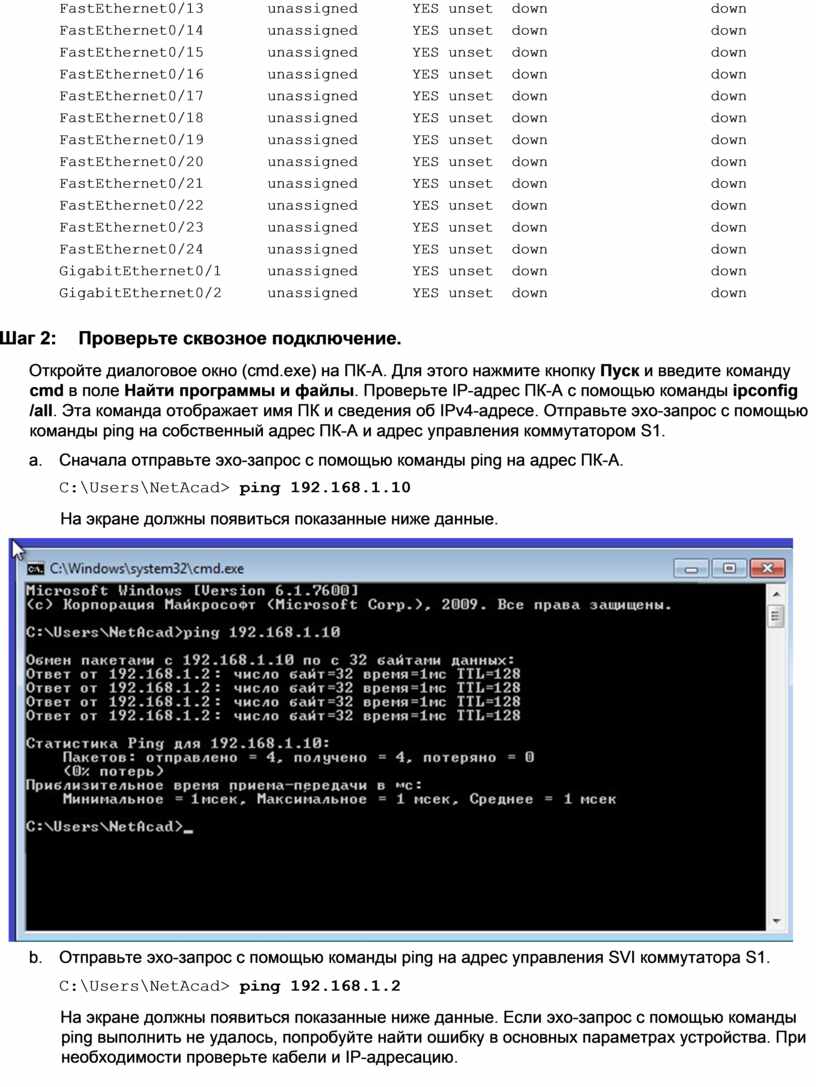

Шаг 2:    Проверьте сквозное подключение.

Откройте диалоговое окно (cmd.exe) на ПК-А. Для этого нажмите кнопку Пуск и введите команду cmd в поле Найти программы и файлы. Проверьте IP-адрес ПК-А с помощью команды ipconfig /all. Эта команда отображает имя ПК и сведения об IPv4-адресе. Отправьте эхо-запрос с помощью команды ping на собственный адрес ПК-A и адрес управления коммутатором S1.

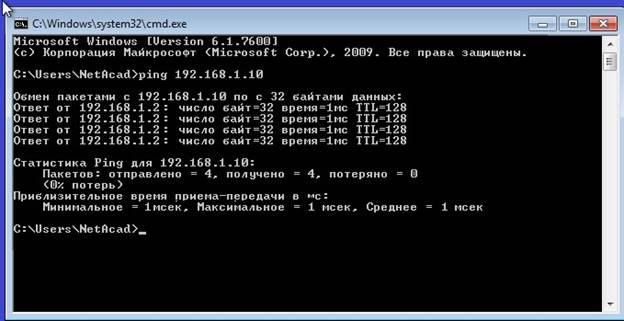

a.     Сначала отправьте эхо-запрос с помощью команды ping на адрес ПК-А. C:\Users\NetAcad> ping 192.168.1.10

На экране должны появиться показанные ниже данные.

b.     Отправьте эхо-запрос с помощью команды ping на адрес управления SVI коммутатора S1.

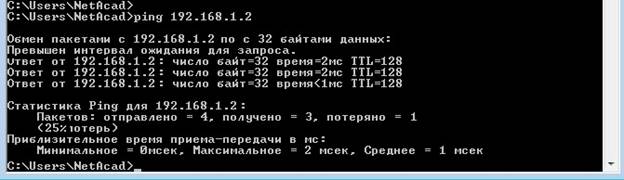

C:\Users\NetAcad> ping 192.168.1.2

На экране должны появиться показанные ниже данные. Если эхо-запрос с помощью команды ping выполнить не удалось, попробуйте найти ошибку в основных параметрах устройства. При необходимости проверьте кабели и IP-адресацию.

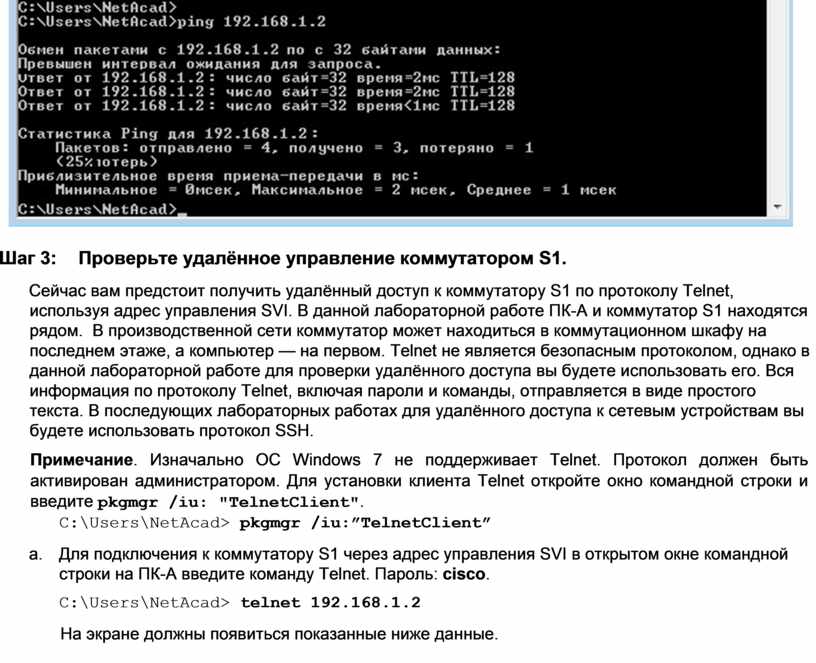

Шаг 3:    Проверьте удалённое управление коммутатором S1.

Сейчас вам предстоит получить удалённый доступ к коммутатору S1 по протоколу Telnet, используя адрес управления SVI. В данной лабораторной работе ПК-А и коммутатор S1 находятся рядом.  В производственной сети коммутатор может находиться в коммутационном шкафу на последнем этаже, а компьютер — на первом. Telnet не является безопасным протоколом, однако в данной лабораторной работе для проверки удалённого доступа вы будете использовать его. Вся информация по протоколу Telnet, включая пароли и команды, отправляется в виде простого текста. В последующих лабораторных работах для удалённого доступа к сетевым устройствам вы будете использовать протокол SSH.

Примечание. Изначально ОС Windows 7 не поддерживает Telnet. Протокол должен быть активирован администратором. Для установки клиента Telnet откройте окно командной строки и введите pkgmgr /iu: "TelnetClient".

C:\Users\NetAcad> pkgmgr /iu:”TelnetClient”

a.     Для подключения к коммутатору S1 через адрес управления SVI в открытом окне командной строки на ПК-А введите команду Telnet. Пароль: cisco.

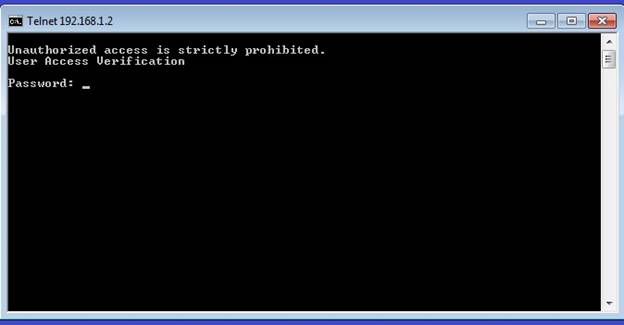

C:\Users\NetAcad> telnet 192.168.1.2

На экране должны появиться показанные ниже данные.

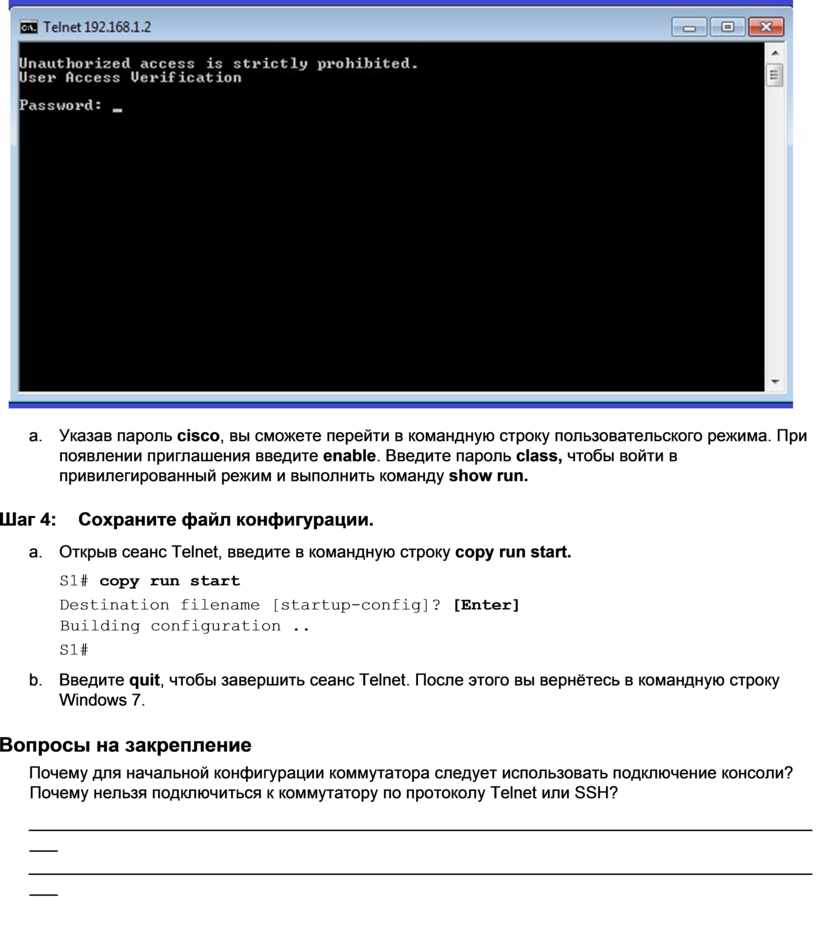

b.     Указав пароль cisco, вы сможете перейти в командную строку пользовательского режима. При появлении приглашения введите enable. Введите пароль class, чтобы войти в привилегированный режим и выполнить команду show run.

Шаг 4:     Сохраните файл конфигурации.

a.     Открыв сеанс Telnet, введите в командную строку copy run start.

S1# copy run start

Destination filename [startup-config]? [Enter] Building configuration ..

S1#

b.     Введите quit, чтобы завершить сеанс Telnet. После этого вы вернётесь в командную строку Windows 7.

Вопросы на закрепление

Почему для начальной конфигурации коммутатора следует использовать подключение консоли? Почему нельзя подключиться к коммутатору по протоколу Telnet или SSH?

_______________________________________________________________________________________

_______________________________________________________________________________________
