Лабораторная работа. Настройка и проверка ACL-списков для IPv6
|
Устройство |
Интерфейс |
IP-адрес |
Шлюз по умолчанию |
|
R1 |
G0/0 |
2001:DB8:ACAD:B::1/64 |
N/A |
|
|
G0/1 |
2001:DB8:ACAD:A::1/64 |
N/A |
|
|
S0/0/0 (DCE) |
2001:DB8:AAAA:1::1/64 |
N/A |
|
R2 |
S0/0/0 |
2001:DB8:AAAA:1::2/64 |
N/A |
|
|
S0/0/1 (DCE) |
2001:DB8:AAAA:2::2/64 |
N/A |
|
R3 |
G0/1 |
2001:DB8:CAFE:C::1/64 |
N/A |
|
|
S0/0/1 |
2001:DB8:AAAA:2::1/64 |
N/A |
|
S1 |
VLAN1 |
2001:DB8:ACAD:A::A/64 |
N/A |
|
S2 |
VLAN1 |
2001:DB8:ACAD:B::A/64 |
N/A |
|
S3 |
VLAN1 |
2001:DB8:CAFE:C::A/64 |
N/A |
|
PC-A |
NIC |
2001:DB8:ACAD:A::3/64 |
FE80::1 |
|
PC-B |
NIC |
2001:DB8:ACAD:B::3/64 |
FE80::1 |
|
PC-C |
NIC |
2001:DB8:CAFE:C::3/64 |
FE80::1 |

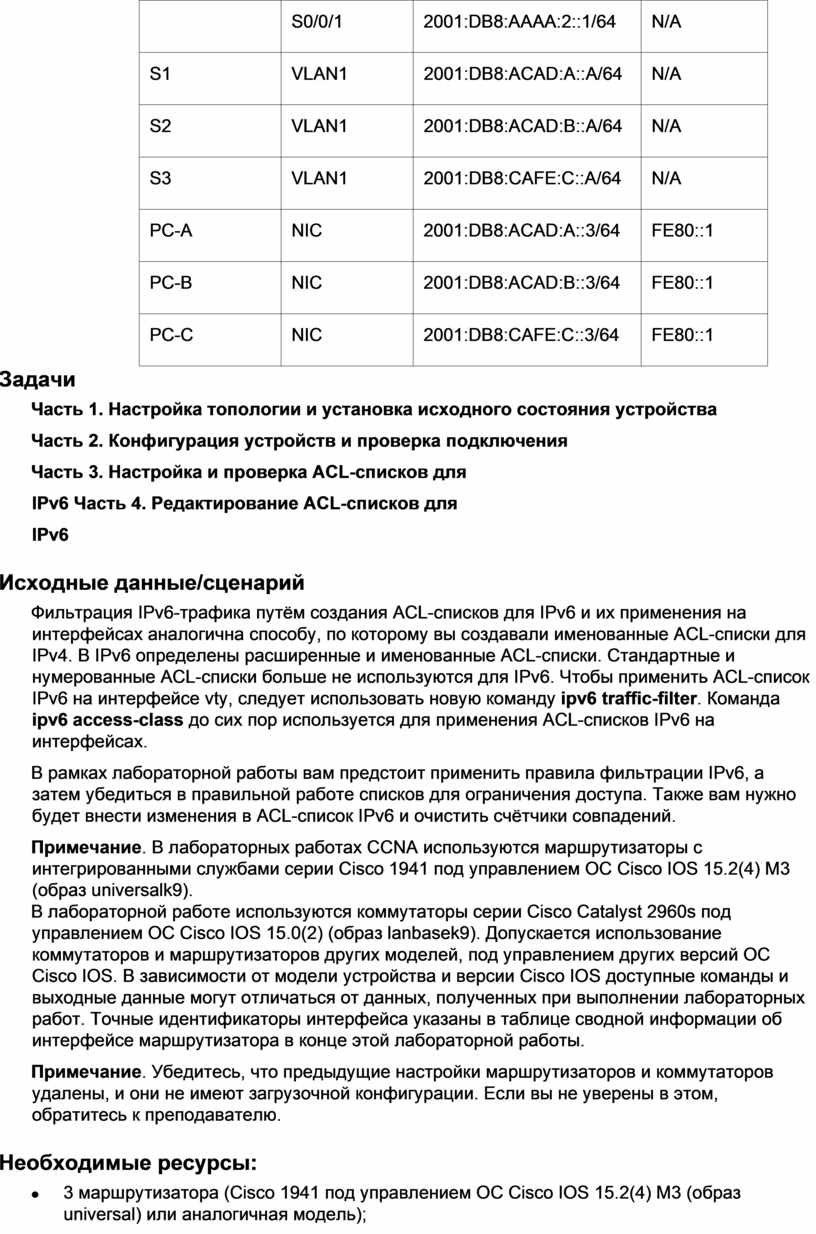

Часть 1. Настройка топологии и установка исходного состояния устройства
Часть 2. Конфигурация устройств и проверка подключения
Часть 3. Настройка и проверка ACL-списков для IPv6 Часть 4. Редактирование ACL-списков для IPv6
Фильтрация IPv6-трафика путём создания ACL-списков для IPv6 и их применения на интерфейсах аналогична способу, по которому вы создавали именованные ACL-списки для IPv4. В IPv6 определены расширенные и именованные ACL-списки. Стандартные и нумерованные ACL-списки больше не используются для IPv6. Чтобы применить ACL-список IPv6 на интерфейсе vty, следует использовать новую команду ipv6 traffic-filter. Команда ipv6 access-class до сих пор используется для применения ACL-списков IPv6 на интерфейсах.
В рамках лабораторной работы вам предстоит применить правила фильтрации IPv6, а затем убедиться в правильной работе списков для ограничения доступа. Также вам нужно будет внести изменения в ACL-список IPv6 и очистить счётчики совпадений.
Примечание. В лабораторных работах CCNA используются маршрутизаторы с интегрированными службами серии Cisco 1941 под управлением ОС Cisco IOS 15.2(4) M3 (образ universalk9).
В лабораторной работе используются коммутаторы серии Cisco Catalyst 2960s под управлением ОС Cisco IOS 15.0(2) (образ lanbasek9). Допускается использование коммутаторов и маршрутизаторов других моделей, под управлением других версий ОС Cisco IOS. В зависимости от модели устройства и версии Cisco IOS доступные команды и выходные данные могут отличаться от данных, полученных при выполнении лабораторных работ. Точные идентификаторы интерфейса указаны в таблице сводной информации об интерфейсе маршрутизатора в конце этой лабораторной работы.
Примечание. Убедитесь, что предыдущие настройки маршрутизаторов и коммутаторов удалены, и они не имеют загрузочной конфигурации. Если вы не уверены в этом, обратитесь к преподавателю.
Необходимые ресурсы:
l 3 маршрутизатора (Cisco 1941 под управлением ОС Cisco IOS 15.2(4) M3 (образ universal) или аналогичная модель);
l 3 коммутатора (Cisco 2960 под управлением ОС Cisco IOS 15.0(2) (образ lanbasek9) или аналогичная модель);
l 3 компьютера (под управлением Windows 7, Vista или XP с программой эмуляции терминала, например Tera Term);
l консольные кабели для настройки устройств Cisco IOS через консольные порты; l кабели Ethernet и последовательные кабели в соответствии с топологией.
В первой части лабораторной работы вам нужно настроить топологию сети и при необходимости удалить все конфигурации.
Шаг 1: Подключите кабели в сети в соответствии с топологией.
Шаг 2: Выполните инициализацию и перезагрузку маршрутизатора и коммутаторов.
Во второй части вам предстоит настроить базовые параметры маршрутизаторов, коммутаторов и компьютеров. Имена и адреса устройств можно найти в топологии и таблице адресации в начале этой лабораторной работы.
Шаг 1: Настройте IPv6-адреса на всех ПК.
Настройте глобальный индивидуальный IPv6-адрес в соответствии с таблицей адресации. Используйте локальный адрес канала FE80::1 для шлюза по умолчанию на всех ПК.
Шаг 2: Настройте коммутаторы.
a. Отключите поиск DNS.
b. Назначьте имя узла.
c. Назначьте имя домена для ccna-lab.com.
d. Зашифруйте все незашифрованные пароли.
e. Создайте баннер MOTD, предупреждающий пользователей о том, что неавторизованный доступ запрещён.
f. Создайте базу данных локального пользователя с именем пользователя admin и паролем classadm.
g. Назначьте class в качестве зашифрованного пароля привилегированного режима EXEC.
h. Назначьте cisco в качестве пароля консоли и включите вход по паролю.
i. Активируйте возможность входа на линии VTY с помощью локальной базы данных.
j. Создайте ключ шифрования RSA для SSH с длиной 1024 бит.
k. Измените настройку линий VTY transport input на настройку all только для протоколов SSH и Telnet.
l. Назначьте IPv6-адрес для VLAN 1 в соответствии с таблицей адресации.
m. От имени администратора отключите все неактивные интерфейсы.

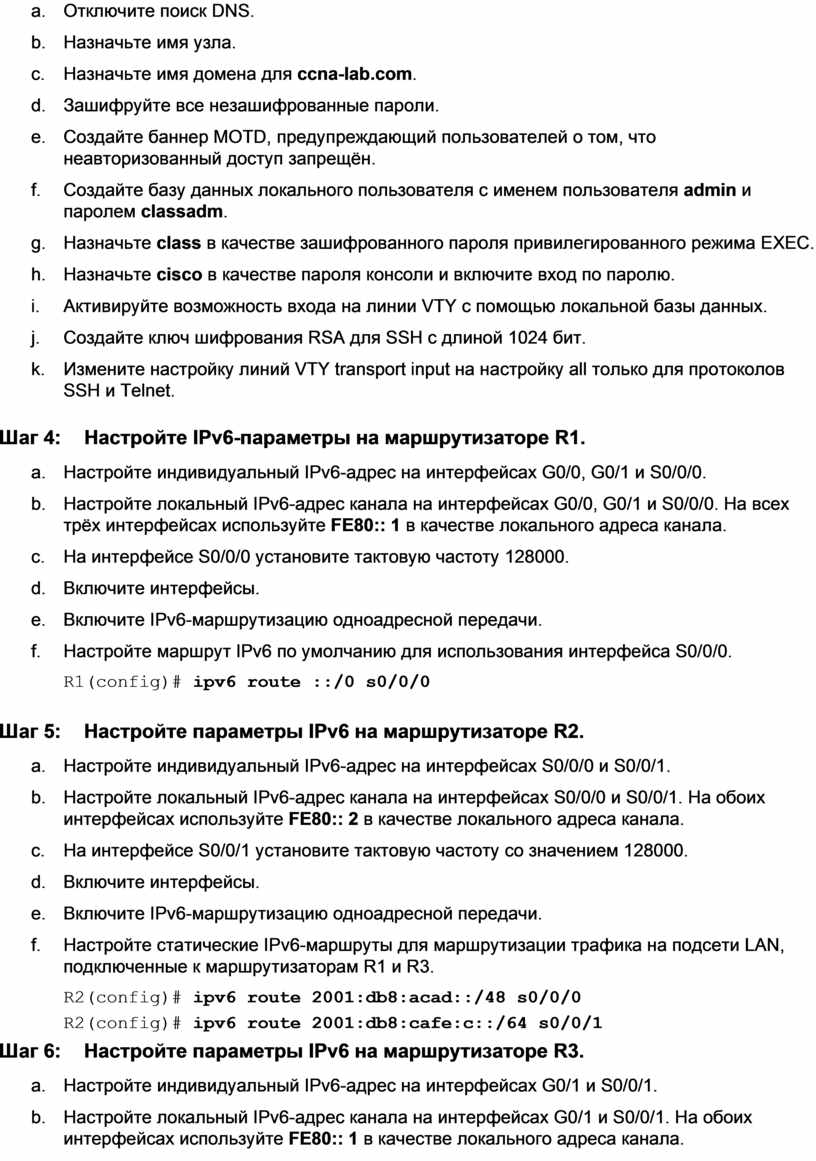

Шаг 3: Настройте базовые параметры на всех маршрутизаторах.
a. Отключите поиск DNS.
b. Назначьте имя узла.
c. Назначьте имя домена для ccna-lab.com.
d. Зашифруйте все незашифрованные пароли.
e. Создайте баннер MOTD, предупреждающий пользователей о том, что неавторизованный доступ запрещён.
f. Создайте базу данных локального пользователя с именем пользователя admin и паролем classadm.
g. Назначьте class в качестве зашифрованного пароля привилегированного режима EXEC.
h. Назначьте cisco в качестве пароля консоли и включите вход по паролю.
i. Активируйте возможность входа на линии VTY с помощью локальной базы данных.
j. Создайте ключ шифрования RSA для SSH с длиной 1024 бит.
k. Измените настройку линий VTY transport input на настройку all только для протоколов SSH и Telnet.
Шаг 4: Настройте IPv6-параметры на маршрутизаторе R1.
a. Настройте индивидуальный IPv6-адрес на интерфейсах G0/0, G0/1 и S0/0/0.
b. Настройте локальный IPv6-адрес канала на интерфейсах G0/0, G0/1 и S0/0/0. На всех трёх интерфейсах используйте FE80:: 1 в качестве локального адреса канала.
c. На интерфейсе S0/0/0 установите тактовую частоту 128000.
d. Включите интерфейсы.
e. Включите IPv6-маршрутизацию одноадресной передачи.
f. Настройте маршрут IPv6 по умолчанию для использования интерфейса S0/0/0.
R1(config)# ipv6 route ::/0 s0/0/0
Шаг 5: Настройте параметры IPv6 на маршрутизаторе R2.
a. Настройте индивидуальный IPv6-адрес на интерфейсах S0/0/0 и S0/0/1.
b. Настройте локальный IPv6-адрес канала на интерфейсах S0/0/0 и S0/0/1. На обоих интерфейсах используйте FE80:: 2 в качестве локального адреса канала.
c. На интерфейсе S0/0/1 установите тактовую частоту со значением 128000.
d. Включите интерфейсы.
e. Включите IPv6-маршрутизацию одноадресной передачи.
f. Настройте статические IPv6-маршруты для маршрутизации трафика на подсети LAN, подключенные к маршрутизаторам R1 и R3.
R2(config)# ipv6 route 2001:db8:acad::/48 s0/0/0
R2(config)# ipv6 route 2001:db8:cafe:c::/64 s0/0/1
Шаг 6: Настройте параметры IPv6 на маршрутизаторе R3.
a. Настройте индивидуальный IPv6-адрес на интерфейсах G0/1 и S0/0/1.
b. Настройте локальный IPv6-адрес канала на интерфейсах G0/1 и S0/0/1. На обоих интерфейсах используйте FE80:: 1 в качестве локального адреса канала.
c. Включите интерфейсы.
d. Включите IPv6-маршрутизацию одноадресной передачи.
e. Настройте маршрут IPv6 по умолчанию для использования интерфейса S0/0/1.
R3(config)# ipv6 route ::/0 s0/0/1
Шаг 7: Проверка соединения.
a. Все компьютеры должны успешно выполнять эхо-запросы ко всем остальным компьютерам, указанным в топологии.
b. Подключитесь по Telnet к маршрутизатору R1 со всех компьютеров в топологии.
c. Подключитесь по SSH к маршрутизатору R1 со всех компьютеров в топологии.
d. Подключитесь по Telnet к коммутатору S1 со всех компьютеров в топологии.
e. Подключитесь по SSH к коммутатору S1 со всех компьютеров в топологии.
f. Теперь выявите и устраните неполадки с подключением, поскольку ACL-списки, которые вы создадите в третьей части лабораторной работы, ограничат доступ к определённым областям сети.

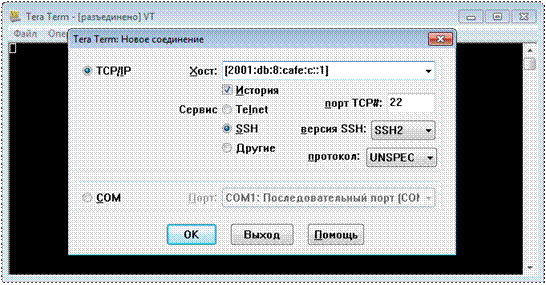

Примечание. В соответствии с требованиями Tera Term IPv6-адрес назначения должен быть в скобках. Введите IPv6-адрес, как показано, нажмите ОК, а затем нажмите Continue (Продолжить), чтобы принять предупреждение системы безопасности и подключиться к маршрутизатору.
Введите настроенные учётные данные пользователя (имя пользователя admin, пароль classadm) и в диалоговом окне SSH Authentication (Аутентификация SSH) выберите Use plain password to log in (Использовать незашифрованный пароль). Для продолжения нажмите кнопку OK.

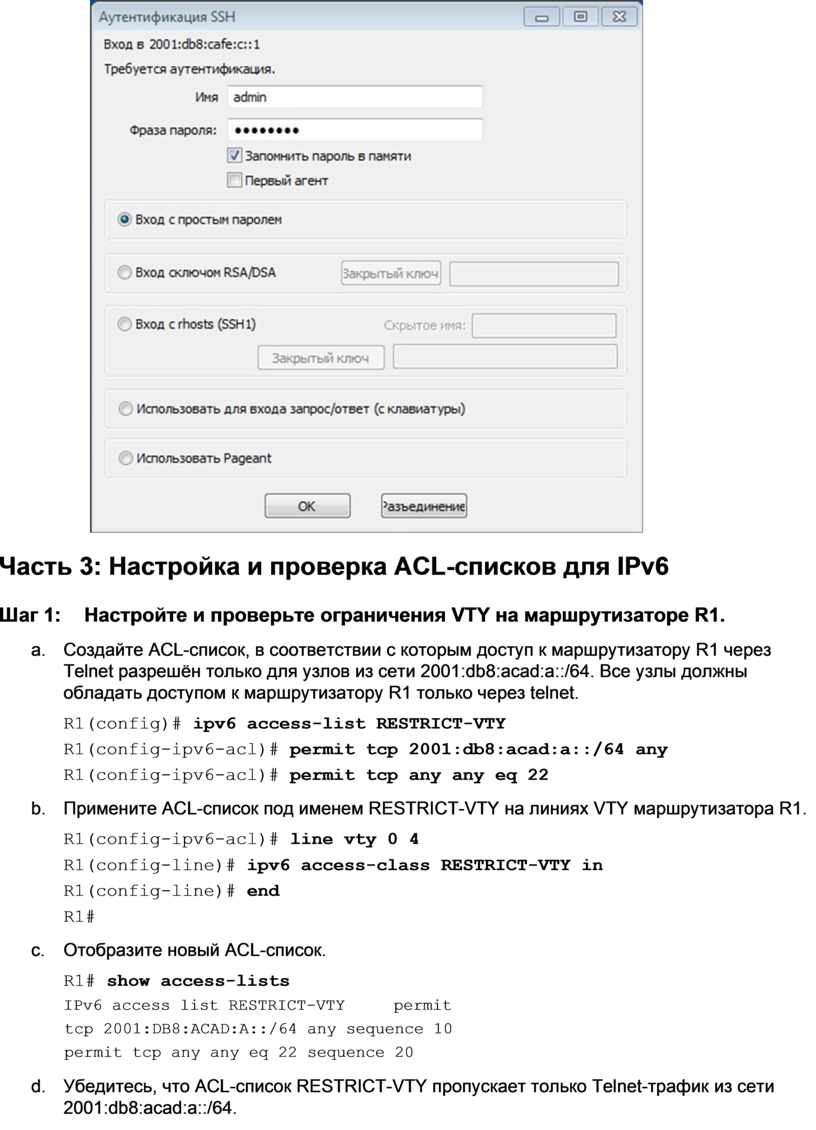

Шаг 1: Настройте и проверьте ограничения VTY на маршрутизаторе R1.
a. Создайте ACL-список, в соответствии с которым доступ к маршрутизатору R1 через Telnet разрешён только для узлов из сети 2001:db8:acad:a::/64. Все узлы должны обладать доступом к маршрутизатору R1 только через telnet.
R1(config)# ipv6 access-list RESTRICT-VTY
R1(config-ipv6-acl)# permit tcp 2001:db8:acad:a::/64 any
R1(config-ipv6-acl)# permit tcp any any eq 22
b. Примените ACL-список под именем RESTRICT-VTY на линиях VTY маршрутизатора R1.
R1(config-ipv6-acl)# line vty 0 4
R1(config-line)# ipv6 access-class RESTRICT-VTY in
R1(config-line)# end
R1#
c. Отобразите новый ACL-список.
R1# show access-lists
IPv6 access list RESTRICT-VTY permit tcp 2001:DB8:ACAD:A::/64 any sequence 10 permit tcp any any eq 22 sequence 20
d. Убедитесь, что ACL-список RESTRICT-VTY пропускает только Telnet-трафик из сети 2001:db8:acad:a::/64.
Каким образом ACL-список RESTRICT-VTY разрешает доступ к маршрутизатору R1 через Telnet только для узлов из сети 2001:db8:acad:a::/64?
____________________________________________________________________________________
____________________________________________________________________________________
____________________________________________________________________________________ ____________________________________________________________________________________ Какую функцию выполняет второе правило permit в ACL-списке RESTRICT-VTY?
____________________________________________________________________________________
Шаг 2: Ограничьте доступ через Telnet к сети 2001:db8:acad:a::/64.
a. Создайте ACL-список под именем RESTRICTED-LAN, который заблокирует доступ через Telnet к сети 2001:db8:acad:a::/64.
R1(config)# ipv6 access-list RESTRICTED-LAN
R1(config-ipv6-acl)# remark Block Telnet from outside
R1(config-ipv6-acl)# deny tcp any 2001:db8:acad:a::/64 eq telnet
R1(config-ipv6-acl)# permit ipv6 any any
b. Примените ACL-список RESTRICTED-LAN на интерфейсе G0/1 для всего исходящего трафика.
R1(config-ipv6-acl)# int g0/1
R1(config-if)# ipv6 traffic-filter RESTRICTED-LAN out
R1(config-if)# end
c. Подключитесь по Telnet к коммутатору S1 от узлов PC-B и PC-С, чтобы проверить ограничение Telnet. Подключитесь по SSH к коммутатору S1 от узла PC-B, чтобы убедиться, что к этому узлу по-прежнему можно получить доступ через SSH. При необходимости выявите и устраните любые неполадки.
d. Используйте команду show ipv6 access-list, чтобы просмотреть ACL-список RESTRICTED-LAN.
R1# show ipv6 access-lists RESTRICTED-LAN
IPv6 access list RESTRICTED-LAN deny tcp any 2001:DB8:ACAD:A::/64 eq telnet (6 matches) sequence 20 permit ipv6 any any (45 matches) sequence 30
Обратите внимание, что каждое правило определяет количество попаданий или совпадений, возникших с момента применения ACL-списка на интерфейсе.
e. Используйте команду clear ipv6 access-list, чтобы сбросить счётчики совпадений для ACL-списка RESRICTED-LAN.
R1# clear ipv6 access-list RESTRICTED-LAN
f. Снова отобразите ACL-список с помощью команды show access-lists, чтобы убедиться, что счётчики удалены.
R1# show access-lists RESTRICTED-LAN
IPv6 access list RESTRICTED-LAN deny tcp any 2001:DB8:ACAD:A::/64 eq telnet sequence 20 permit ipv6 any any sequence 30
В четвёртой части вам предстоит внести изменения в ACL-список RESTRICTED-LAN, созданный в предыдущей части лабораторной работы. Перед внесением изменений в ACL-список рекомендуется удалить его из интерфейса, на котором он применён. Завершив редактирование, снова примените ACL-список на интерфейсе.
Примечание. Многие сетевые администраторы делают копию ACL-списка и вносят изменения в копии. После изменения копии администратор удаляет старый ACL-список и применяет на интерфейсе отредактированный вариант. Благодаря этому ACL-список можно не удалять, пока отредактированная копия не будет готова для применения.
Шаг 1: Удалите ACL-список из интерфейса.
R1(config)# int g0/1
R1(config-if)# no ipv6 traffic-filter RESTRICTED-LAN out R1(config-if)# end
Шаг 2: Используйте команду show access-lists, чтобы просмотреть ACL-список.
R1# show access-lists
IPv6 access list RESTRICT-VTY permit tcp 2001:DB8:ACAD:A::/64 any (4 matches) sequence 10 permit tcp any any eq 22 (6 matches) sequence 20 IPv6 access list RESTRICTED-LAN deny tcp any 2001:DB8:ACAD:A::/64 eq telnet sequence 20 permit ipv6 any any (36 matches) sequence 30
Шаг 3: Создайте новую запись в ACL-списке, используя последовательную нумерацию.
R1(config)# ipv6 access-list RESTRICTED-LAN
R1(config-ipv6-acl)# permit tcp 2001:db8:acad:b::/64 host 2001:db8:acad:a::a eq 23 sequence 15
Какую функцию выполняет добавленная разрешающая запись permit?
_______________________________________________________________________________________
Шаг 4: Создайте новое правило ACL, вставив его в конец списка.
R1(config-ipv6-acl)# permit tcp any host 2001:db8:acad:a::3 eq www
Примечание. Данная разрешающая запись используется только для того, чтобы продемонстрировать добавление записи в конец ACL-списка. Для данной строки списка не должно быть совпадений, поскольку предыдущая запись permit совпадает со всем.
Шаг 5: Используйте команду show access-lists, чтобы просмотреть изменения ACLсписка.
R1(config-ipv6-acl)# do show access-list
IPv6 access list RESTRICT-VTY permit tcp 2001:DB8:ACAD:A::/64 any (2 matches) sequence 10 permit tcp any any eq 22 (6 matches) sequence 20 IPv6 access list RESTRICTED-LAN permit tcp 2001:DB8:ACAD:B::/64 host 2001:DB8:ACAD:A::A eq telnet sequence 15 deny tcp any 2001:DB8:ACAD:A::/64 eq telnet sequence 20
permit ipv6 any any (124 matches) sequence 30 permit tcp any host 2001:DB8:ACAD:A::3 eq www sequence 40
Примечание. Для выполнения любой команды привилегированного режима в режиме глобальной конфигурации или подрежиме можно использовать команду do.
Шаг 6: Удалите запись ACL-списка.
Используйте команду no, чтобы удалить только что добавленное правило permit.
R1(config-ipv6-acl)# no permit tcp any host 2001:DB8:ACAD:A::3 eq www
Шаг 7: Используйте команду do show access-lists RESTRICTED-LAN, чтобы просмотреть ACL-список.
R1(config-ipv6-acl)# do show access-list RESTRICTED-LAN
IPv6 access list RESTRICTED-LAN permit tcp 2001:DB8:ACAD:B::/64 host 2001:DB8:ACAD:A::A eq telnet sequence 15 deny tcp any 2001:DB8:ACAD:A::/64 eq telnet sequence 20 permit ipv6 any any (214 matches) sequence 30
Шаг 8: Снова примените список ACL RESTRICTED-LAN на интерфейсе G0/1.
R1(config-ipv6-acl)# int g0/1
R1(config-if)# ipv6 traffic-filter RESTRICTED-LAN out R1(config-if)# end
Шаг 9: Проверьте изменения в ACL-списке.
От узла PC-B подключитесь к коммутатору S1 по Telnet. При необходимости выявите и устраните любые неполадки.
1. Из-за чего счётчик совпадений для записи permit ipv6 any any списка RESTRICTED-LAN продолжает расти?
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________ 2. Какую команду следует использовать, чтобы сбросить счётчики для ACL-списка на каналах VTY?
_______________________________________________________________________________________
|
Сводная информация об интерфейсах маршрутизаторов |
||||
|
Модель маршрутизатора |
Интерфейс Ethernet №1 |
Интерфейс Ethernet №2 |
Последовательный интерфейс №1 |
Последовательный интерфейс №2 |
|
1800 |
Fast Ethernet 0/0 (F0/0) |
Fast Ethernet 0/1 (F0/1) |
Serial 0/0/0 (S0/0/0) |
Serial 0/0/1 (S0/0/1) |
|
1900 |
Gigabit Ethernet 0/0 (G0/0) |
Gigabit Ethernet 0/1 (G0/1) |
Serial 0/0/0 (S0/0/0) |
Serial 0/0/1 (S0/0/1) |
|
2801 |
Fast Ethernet 0/0 (F0/0) |
Fast Ethernet 0/1 (F0/1) |
Serial 0/1/0 (S0/1/0) |
Serial 0/1/1 (S0/1/1) |
|
2811 |
Fast Ethernet 0/0 (F0/0) |
Fast Ethernet 0/1 (F0/1) |
Serial 0/0/0 (S0/0/0) |
Serial 0/0/1 (S0/0/1) |
|
2900 |
Gigabit Ethernet 0/0 (G0/0) |
Gigabit Ethernet 0/1 (G0/1) |
Serial 0/0/0 (S0/0/0) |
Serial 0/0/1 (S0/0/1) |
|
Примечание. Чтобы узнать, каким образом настроен маршрутизатор, изучите интерфейсы с целью определения типа маршрутизатора и количества имеющихся на нём интерфейсов. Эффективного способа перечисления всех комбинаций настроек для каждого класса маршрутизаторов не существует. В данной таблице содержатся идентификаторы возможных сочетаний Ethernet и последовательных (Serial) интерфейсов в устройстве. В таблицу не включены какие-либо иные типы интерфейсов, даже если на определённом маршрутизаторе они присутствуют. В качестве примера можно привести интерфейс ISDN BRI. Строка в скобках — это принятое сокращение, которое можно использовать в командах Cisco IOS для представления интерфейса. |
||||
