Лабораторная работа. Настройка статических маршрутов и маршрутов IPv4 по умолчанию

Топология

Таблица адресации

© Корпорация Cisco и/или её дочерние компании, 2014. Все права защищены.

В данном документе содержится общедоступная информация корпорации Cisco.

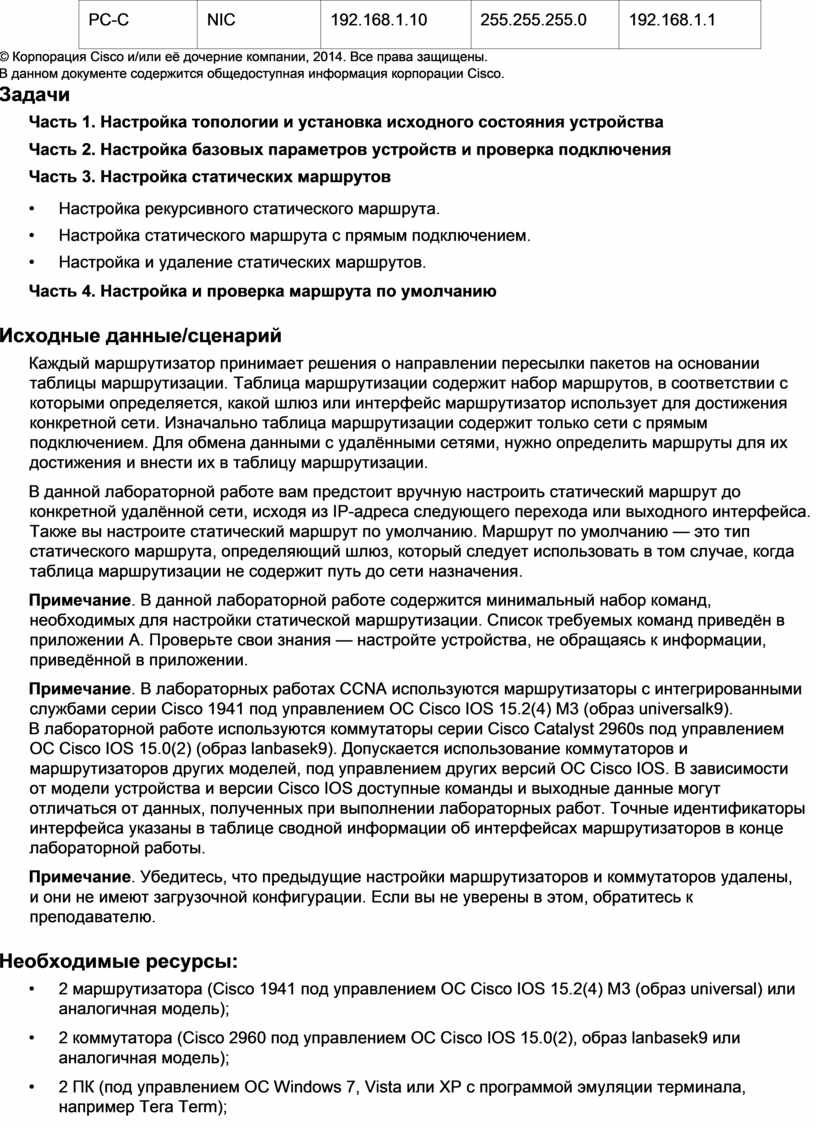

Задачи

Часть 1. Настройка топологии и установка исходного состояния устройства

Часть 2. Настройка базовых параметров устройств и проверка подключения

Часть 3. Настройка статических маршрутов

•       Настройка рекурсивного статического маршрута.

•       Настройка статического маршрута с прямым подключением.

•       Настройка и удаление статических маршрутов.

Часть 4. Настройка и проверка маршрута по умолчанию

Исходные данные/сценарий

Каждый маршрутизатор принимает решения о направлении пересылки пакетов на основании таблицы маршрутизации. Таблица маршрутизации содержит набор маршрутов, в соответствии с которыми определяется, какой шлюз или интерфейс маршрутизатор использует для достижения конкретной сети. Изначально таблица маршрутизации содержит только сети с прямым подключением. Для обмена данными с удалёнными сетями, нужно определить маршруты для их достижения и внести их в таблицу маршрутизации.

В данной лабораторной работе вам предстоит вручную настроить статический маршрут до конкретной удалённой сети, исходя из IP-адреса следующего перехода или выходного интерфейса. Также вы настроите статический маршрут по умолчанию. Маршрут по умолчанию — это тип статического маршрута, определяющий шлюз, который следует использовать в том случае, когда таблица маршрутизации не содержит путь до сети назначения.

Примечание. В данной лабораторной работе содержится минимальный набор команд, необходимых для настройки статической маршрутизации. Список требуемых команд приведён в приложении A. Проверьте свои знания — настройте устройства, не обращаясь к информации, приведённой в приложении.

Примечание. В лабораторных работах CCNA используются маршрутизаторы с интегрированными службами серии Cisco 1941 под управлением ОС Cisco IOS 15.2(4) M3 (образ universalk9).

В лабораторной работе используются коммутаторы серии Cisco Catalyst 2960s под управлением ОС Cisco IOS 15.0(2) (образ lanbasek9). Допускается использование коммутаторов и маршрутизаторов других моделей, под управлением других версий ОС Cisco IOS. В зависимости от модели устройства и версии Cisco IOS доступные команды и выходные данные могут отличаться от данных, полученных при выполнении лабораторных работ. Точные идентификаторы интерфейса указаны в таблице сводной информации об интерфейсах маршрутизаторов в конце лабораторной работы.

Примечание. Убедитесь, что предыдущие настройки маршрутизаторов и коммутаторов удалены, и они не имеют загрузочной конфигурации. Если вы не уверены в этом, обратитесь к преподавателю.

Необходимые ресурсы:

•       2 маршрутизатора (Cisco 1941 под управлением ОС Cisco IOS 15.2(4) M3 (образ universal) или аналогичная модель);

•       2 коммутатора (Cisco 2960 под управлением ОС Cisco IOS 15.0(2), образ lanbasek9 или аналогичная модель);

•       2 ПК (под управлением ОС Windows 7, Vista или XP с программой эмуляции терминала, например Tera Term);

•       консольные кабели для настройки устройств Cisco IOS через консольные порты;

•       кабели Ethernet и последовательные кабели в соответствии с топологией.

Часть 1: Настройка топологии и инициализация устройств

Шаг 1:    Подключите кабели в сети в соответствии с топологией.

Шаг 2:    Выполните инициализацию и перезагрузку маршрутизатора и коммутатора.

Часть 2: Настройка базовых параметров устройств и проверка подключения

Во второй части лабораторной работы вам необходимо настроить такие базовые параметры, как IPадреса интерфейсов, доступ к устройствам и пароли. Вам предстоит проверить подключение по локальной сети и определить маршруты, перечисленные в таблицах маршрутизации для маршрутизаторов R1 и R3.

Шаг 1:     Настройте интерфейсы ПК.

Шаг 2:     Настройте базовые параметры на маршрутизаторах.

a. Задайте устройствам имена в соответствии с топологией и таблицей адресации. b. Отключите поиск DNS.

c.     Установите class в качестве пароля привилегированного режима. В качестве паролей консоли и виртуального терминала vty задайте cisco.

d.     Сохраните файл текущей конфигурации в файл загрузочной конфигурации.

Шаг 3:     Настройте IP-параметры на маршрутизаторах.

a.     Настройте IP-адреса на интерфейсах маршрутизаторов R1 и R3 в соответствии с таблицей адресации.

b.     Подключение S0/0/0 — это подключение DCE, которое требует выполнения команды clock rate. Настройка интерфейса S0/0/0 маршрутизатора R3 отображена ниже.

R3(config)# interface s0/0/0

R3(config-if)# ip address 10.1.1.2 255.255.255.252

R3(config-if)# clock rate 128000 R3(config-if)# no shutdown

Шаг 4:    Проверьте подключение в локальных сетях.

a.     Проверьте соединение, отправив эхо-запросы с каждого ПК на соответствующие шлюзы по умолчанию.

Успешно ли проходит эхо-запрос с узла PC-A на шлюз по умолчанию? ____________

Успешно ли проходит эхо-запрос с узла PC-С на шлюз по умолчанию? ____________

b.     Проверьте соединение, отправив эхо-запросы между маршрутизаторами с прямым подключением.

Успешно ли проходит эхо-запрос с маршрутизатора R1 на интерфейс S0/0/0 маршрутизатора R3?

____________

Если на какой-либо из этих вопросов вы ответили отрицательно, выявите и устраните неполадки в конфигурации.

c.     Проверьте соединение между устройствами без прямого подключения.

Успешно ли проходит эхо-запрос с PC-A на PC-С? __________

Успешно ли отправляется эхо-запрос от узла PC-A на интерфейс Lo0? __________

Успешно ли проходит эхо-запрос с PC-A на Lo1? __________  Успешно ли выполнены эхо-запросы? Поясните свой ответ.

____________________________________________________________________________________

Примечание. Для успешной передачи эхо-запросов может потребоваться отключение брандмауэра.

Шаг 5:     Сбор информации.

a.     Проверьте состояние интерфейсов на маршрутизаторе R1 с помощью команды show ip interface brief.

Сколько интерфейсов активировано на маршрутизаторе R1? __________

b.     Проверьте состояние интерфейсов на маршрутизаторе R3.

Сколько интерфейсов активировано на маршрутизаторе R3? __________

c.     Просмотрите таблицу маршрутизации на маршрутизаторе R1 с помощью команды show ip route.

Какие сети содержатся в таблице адресации, приведённой в данной лабораторной работе, но отсутствуют в таблице маршрутизации R1?

____________________________________________________________________________________

d.     Просмотрите таблицу маршрутизации на маршрутизаторе R3.

Какие сети содержатся в таблице адресации, приведённой в данной лабораторной работе, но отсутствуют в таблице маршрутизации R3?

____________________________________________________________________________________ Почему в таблицах маршрутизации каждого из маршрутизаторов содержатся не все сети?

____________________________________________________________________________________

____________________________________________________________________________________

Часть 3: Настройка статических маршрутов

В третьей части лабораторной работы вам предстоит разными способами реализовывать статические и маршруты по умолчанию, убедиться, что маршруты были добавлены в таблицы маршрутизации маршрутизаторов R1 и R3, а также проверить подключение на основе внесённых маршрутов.

Примечание. В данной лабораторной работе содержится минимальный набор команд, необходимых для настройки статической маршрутизации. Список требуемых команд приведён в приложении A. Проверьте свои знания — настройте устройства, не обращаясь к информации, приведённой в приложении.

Шаг 1:     Настройка рекурсивного статического маршрута.

При использовании рекурсивного статического маршрута указывается IP-адрес следующего перехода. Поскольку задается только IP-адрес следующего перехода, перед пересылкой пакетов маршрутизатор должен несколько раз выполнить поиск в таблице маршрутизации. Для настройки рекурсивных статических маршрутов используйте следующий синтаксис:

Router(config)# ip route адрес-сети маска-подсети ip-адрес

a.     На маршрутизаторе R1 настройте статический маршрут к сети 192.168.1.0, используя IP-адрес последовательного интерфейса Serial 0/0/0 маршрутизатора R3 в качестве адреса следующего перехода. Ниже напишите команду, которую вы использовали.

____________________________________________________________________________________

b.     Проверьте наличие новой записи статического маршрута в таблице маршрутизации.

Как новый маршрут отображается в таблице маршрутизации?

____________________________________________________________________________________ Успешно ли проходит эхо-запрос с узла PC-A на узел PC-C? __________

Эти запросы не будут успешными. Если рекурсивный статический маршрут настроен верно, эхозапрос поступает на PC-C. PC-C отправляет ответ на эхо-запрос компьютеру PC-A. Однако ответ на эхо-запрос сбрасывается на маршрутизаторе R3, поскольку R3 не обладает обратным маршрутом к сети 192.168.0.0 в таблице маршрутизации.

Шаг 2:    Настройка статического маршрута с прямым подключением.

При использовании статического маршрута с прямым подключением указывается выходной интерфейс (параметр exit-interface), что позволяет маршрутизатору принять решение о пересылке за один поиск. Статический маршрут с прямым подключением обычно используется с последовательным интерфейсом для соединения типа точка-точка. Для настройки статических маршрутов с прямым подключением с указанным выходным интерфейсом используйте следующий синтаксис:

Router(config)# ip route адрес-сети маска-подсети выходной-интерфейс

a.     На маршрутизаторе R3 настройте статический маршрут к сети 192.168.0.0, используя интерфейс S0/0/0 в качестве выходного. Ниже напишите команду, которую вы использовали.

____________________________________________________________________________________

b.     Проверьте наличие новой записи статического маршрута в таблице маршрутизации.

Как новый маршрут отображается в таблице маршрутизации?

____________________________________________________________________________________

c.     Успешно ли проходит эхо-запрос с узла PC-A на узел PC-C? ____________ Эхо-запрос должен пройти успешно.

Примечание. Для успешной передачи эхо-запросов может потребоваться отключение брандмауэра.

Шаг 3:     Настройте статический маршрут.

a.     На маршрутизаторе R1 настройте статический маршрут к сети 198.133.219.0, указывая один из параметров настройки статического маршрута, предлагаемых на предыдущих шагах. Ниже напишите команду, которую вы использовали.

____________________________________________________________________________________

b.     На маршрутизаторе R1 настройте статический маршрут к сети 209.165.200.224 маршрутизатора R3, задав другой параметр конфигурации статического маршрута из предлагаемых на предыдущих шагах. Ниже напишите команду, которую вы использовали.

____________________________________________________________________________________

c.     Проверьте наличие новой записи статического маршрута в таблице маршрутизации.

Как новый маршрут отображается в таблице маршрутизации?

____________________________________________________________________________________

d.     Успешно ли проходит эхо-запрос с узла PC-A на адреса маршрутизатора R1 198.133.219.1? ______ Эхо-запрос должен пройти успешно.

Шаг 4:    Удалите статические маршруты для loopback-адресов.

a.     На маршрутизаторе R1 используйте команду no, чтобы удалить статические маршруты для двух loopback-адресов из таблицы маршрутизации. В специально отведённом месте напишите команды, которые вы использовали.

__________________________________________________________________________________

__________________________________________________________________________________

b.     Просмотрите таблицу маршрутизации, чтобы убедиться в успешном удалении маршрутов.

Сколько маршрутов сети указано в таблице маршрутизации маршрутизатора R1? __________  Настроен ли шлюз «последней надежды»? __________

Часть 4: Настройка и проверка маршрута по умолчанию

В четвёртой части необходимо реализовать маршрут по умолчанию, проверить добавление маршрута в таблицу маршрутизации и проверить подключение, использующее внесённый маршрут.

Маршрут по умолчанию определяет шлюз, на который маршрутизатор отправляет все IP-пакеты, для которых у него нет заимствованного или статического маршрута.  Статический маршрут по умолчанию — это статический маршрут, IP-адрес назначения и маска подсети которого равны 0.0.0.0. Обычно его называют маршрутом «четырёх нолей».

В маршруте по умолчанию можно указать либо IP-адрес следующего перехода, либо выходной интерфейс. Для настройки статических маршрутов по умолчанию используйте следующий синтаксис:

Router(config)# ip route 0.0.0.0 0.0.0.0 {ip-address or exit-intf}

a.     На маршрутизаторе R1 настройте маршрут по умолчанию, используя выходной интерфейс S0/0/1. Ниже напишите команду, которую вы использовали.

_____________________________________________________________________________

b.     Проверьте наличие новой записи статического маршрута в таблице маршрутизации.

Как новый маршрут отображается в таблице маршрутизации?

____________________________________________________________________________________ Какой шлюз является шлюзом «последней надежды»?

____________________________________________________________________________________

c.     Успешно ли проходит эхо-запрос с узла PC-A на адрес 209.165.200.225? ____________

d.     Успешно ли проходит эхо-запрос с узла PC-A на адрес 198.133.219.1? ____________  Эхо-запросы должны пройти успешно.

Вопросы на закрепление

1.     Новая сеть 192.168.3.0/24 подключена к интерфейсу G0/0 маршрутизатора R1. Какие команды можно использовать для настройки статического маршрута к этой сети от маршрутизатора R3?

_______________________________________________________________________________________

_______________________________________________________________________________________

2.     Существует ли преимущество в настройке статического маршрута с прямым подключением по сравнению с настройкой рекурсивного статического маршрута?

_______________________________________________________________________________________

_______________________________________________________________________________________ 3. Почему так важно настроить маршрут по умолчанию на маршрутизаторе?

_______________________________________________________________________________________

Сводная таблица интерфейсов маршрутизаторов

Приложение А: команды настройки для частей 2, 3 и 4

Команды содержатся в приложении А только для справки. Приложение не содержит все команды, необходимые для выполнения данной лабораторной работы.

Базовые параметры устройств

Настройка параметров IP на маршрутизаторе.

R3(config)# interface s0/0/0

R3(config-if)# ip address 10.1.1.2 255.255.255.252

R3(config-if)# clock rate 128000

R3(config-if)# no shutdown

Настройка статического маршрута

Настройка рекурсивного статического маршрута.

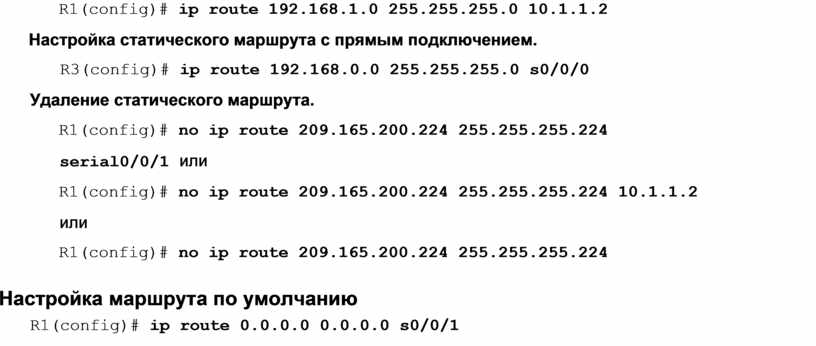

R1(config)# ip route 192.168.1.0 255.255.255.0 10.1.1.2 Настройка статического маршрута с прямым подключением.

R3(config)# ip route 192.168.0.0 255.255.255.0 s0/0/0 Удаление статического маршрута.

R1(config)# no ip route 209.165.200.224 255.255.255.224 serial0/0/1 или

R1(config)# no ip route 209.165.200.224 255.255.255.224 10.1.1.2 или

R1(config)# no ip route 209.165.200.224 255.255.255.224

Настройка маршрута по умолчанию

R1(config)# ip route 0.0.0.0 0.0.0.0 s0/0/1
