271. Лабораторная работа определение IPv4-адресов.pdf
Лабораторная работа: определение IPv4-адресов
Часть 1. Определение IPv4-адресов
• Определите сетевую и узловую части IP-адреса.
• Определите диапазон адресов узлов с использованием пары маски сети и префикса.
Часть 2. Классификация IPv4-адресов
• Определите тип адреса (адрес сети, узла, многоадресной или широковещательной рассылки).
• Определите, является ли адрес общим или частным.
• Определите, является ли присвоенный адрес допустимым адресом узла.
Адресация составляет важную функцию протоколов сетевого уровня, поскольку
обеспечивает обмен данными между узлами в одной и той же сети или между разными
сетями. В ходе лабораторной работы вы изучите структуру протокола Интернета
версии 4 (IPv4). Вы определите различные типы IPv4-адресов и компоненты, из
которых они составляются — сетевую и узловую части, маску подсети. В число
рассматриваемых типов адресов входят общие и частные адреса, адреса для
одноадресной передачи и многоадресной рассылки.
• Устройство с выходом в Интернет
• Дополнительно: калькулятор IPv4-адресов
В части 1 вы рассмотрите несколько примеров IPv4-адресов и заполните таблицы соответствующими данными.
Шаг 1: Проанализируйте приведённую ниже таблицу и определите сетевую и узловую части указанных IPv4-адресов.
Первые две строки содержат примеры заполнения таблицы.
Сокращения, используемые в таблице:
С = все 8 бит для октета содержатся в сетевой части адреса с = бит в сетевой части адреса
У = все 8 бит для октета содержатся в узловой части адреса у = бит в узловой части адреса
|
IP-адрес/префикс |
Сеть/узел С, с = сеть У, у = узел |
Маска подсети |
Сетевой адрес |
|
192.168.10.10/24 |
С.С.С.У |
255.255.255.0 |
192.168.10.0 |
|
10.101.99.17/23 |
С.С.сссссссу.У |
255.255.254.0 |
10.101.98.0 |
|
209.165.200.227/27 |
|
|
|
|
172.31.45.252/24 |
|
|
|
|
10.1.8.200/26 |
|
|
|
|
172.16.117.77/20 |
|
|
|
|
10.1.1.101/25 |
|
|
|
|
209.165.202.140/27 |
|
|
|
|
192.168.28.45/28 |
|
|
|
Шаг 2: Проанализируйте приведённую ниже таблицу и укажите диапазон адресов узлов и широковещательных адресов в виде пары маски подсети и префикса.
В первой строке приведён пример завершения таблицы.
|
IP-адрес/префикс |
Адрес первого узла |
Адрес последнего узла |
Широковещател ьный адрес |
|
192.168.10.10/24 |
192.168.10.1 |
192.168.10.254 |
192.168.10.255 |
|
10.101.99.17/23 |
|
|
|
|
209.165.200.227/27 |
|
|
|
|
172.31.45.252/24 |
|
|
|
|
10.1.8.200/26 |
|
|
|
|
172.16.117.77/20 |
|
|
|
|
10.1.1.101/25 |
|
|
|
|
209.165.202.140/27 |
|
|
|
|
192.168.28.45/28 |
|
|
|

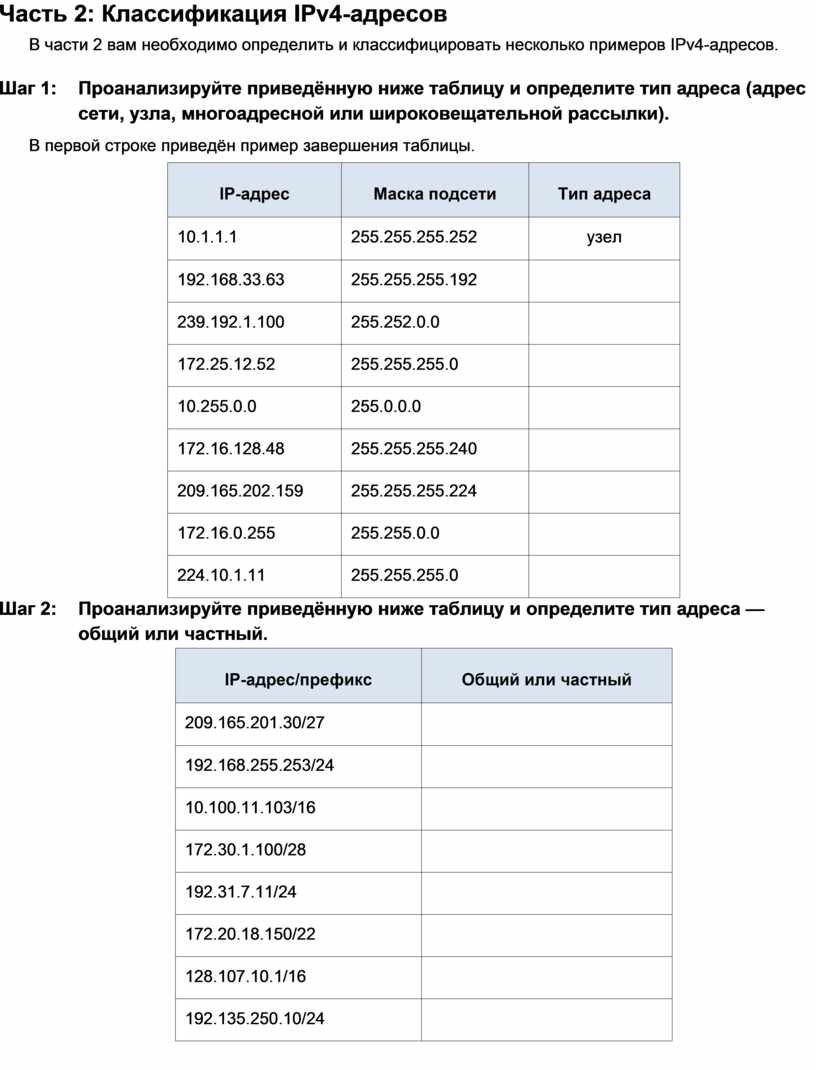

В части 2 вам необходимо определить и классифицировать несколько примеров IPv4-адресов.
Шаг 1: Проанализируйте приведённую ниже таблицу и определите тип адреса (адрес сети, узла, многоадресной или широковещательной рассылки).
В первой строке приведён пример завершения таблицы.
|
IP-адрес |
Маска подсети |
Тип адреса |
|
10.1.1.1 |
255.255.255.252 |
узел |
|
192.168.33.63 |
255.255.255.192 |
|
|
239.192.1.100 |
255.252.0.0 |
|
|
172.25.12.52 |
255.255.255.0 |
|
|
10.255.0.0 |
255.0.0.0 |
|
|
172.16.128.48 |
255.255.255.240 |
|
|
209.165.202.159 |
255.255.255.224 |
|
|
172.16.0.255 |
255.255.0.0 |
|
|
224.10.1.11 |
255.255.255.0 |
|
Шаг 2: Проанализируйте приведённую ниже таблицу и определите тип адреса — общий или частный.
|
IP-адрес/префикс |
Общий или частный |
|
209.165.201.30/27 |
|
|
192.168.255.253/24 |
|
|
10.100.11.103/16 |
|
|
172.30.1.100/28 |
|
|
192.31.7.11/24 |
|
|
172.20.18.150/22 |
|
|
128.107.10.1/16 |
|
|
192.135.250.10/24 |
|
|
64.104.0.11/16 |
|

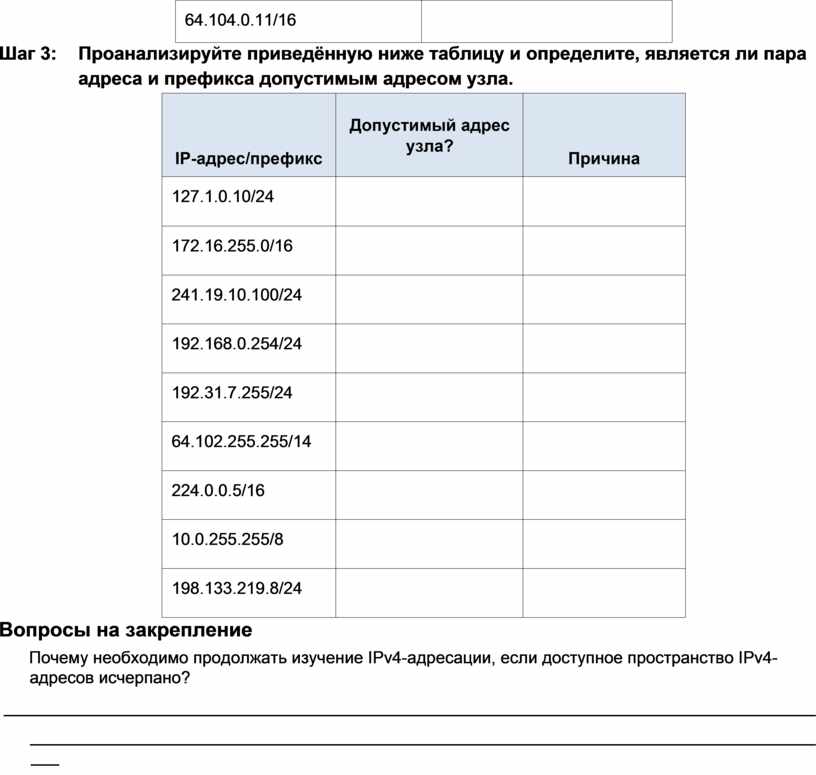

Шаг 3: Проанализируйте приведённую ниже таблицу и определите, является ли пара адреса и префикса допустимым адресом узла.
|
IP-адрес/префикс |
Допустимый адрес узла? |
Причина |
|
127.1.0.10/24 |
|
|
|
172.16.255.0/16 |
|
|
|
241.19.10.100/24 |
|
|
|
192.168.0.254/24 |
|
|
|
192.31.7.255/24 |
|
|
|
64.102.255.255/14 |
|
|
|
224.0.0.5/16 |
|
|
|
10.0.255.255/8 |
|
|
|
198.133.219.8/24 |
|
|
Почему необходимо продолжать изучение IPv4-адресации, если доступное пространство IPv4-адресов исчерпано?
_______________________________________________________________________________________
_______________________________________________________________________________________
