Лабораторная работа: просмотр таблиц маршрутизации узлов

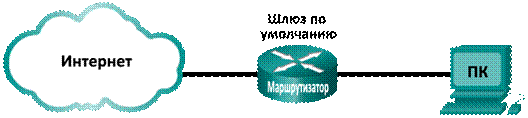

Топология

Задачи

Часть 1. Доступ к таблице маршрутизации узла

Часть 2. Изучение записей в таблице маршрутизации узла IPv4

Часть 3. Изучение записей в таблице маршрутизации узла IPv6

Исходные данные/сценарий

Для доступа к ресурсам сети ваш узел должен определить маршрут до узла назначения по таблице маршрутизации. Таблица маршрутизации узла мало чем отличается от таблицы маршрутизатора, но характерна для локального узла и выглядит гораздо проще. Чтобы пакет достиг локального узла назначения, необходима таблица маршрутизации локального узла. Чтобы достигнуть удалённого узла назначения, нужны таблицы маршрутизации локального узла и маршрутизатора. Команды netstat –r и route print позволяют получить представление о том, как локальный узел маршрутизирует пакеты до места назначения.

В данной лабораторной работе вам предстоит отобразить и изучить информацию, которая содержится в таблице маршрутизации вашего ПК, с помощью команд netstat –r и router print. Вы увидите, как ваш ПК маршрутизирует пакеты в зависимости от адреса назначения.

Необходимые ресурсы

        •    1 ПК (Windows 7, Vista или XP с доступом в Интернет и командной строкой)

Часть 1: Доступ к таблице маршрутизации узла

Шаг 1:     Запишите данные своего ПК.

На ПК откройте окно командной строки и введите команду ipconfig /all, чтобы отобразить и записать следующие данные:

. Все права защищены.

Шаг 2:     Отобразите таблицы маршрутизации.

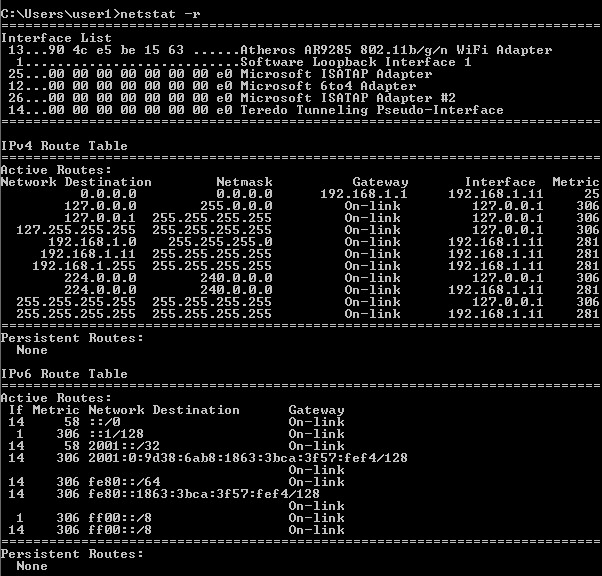

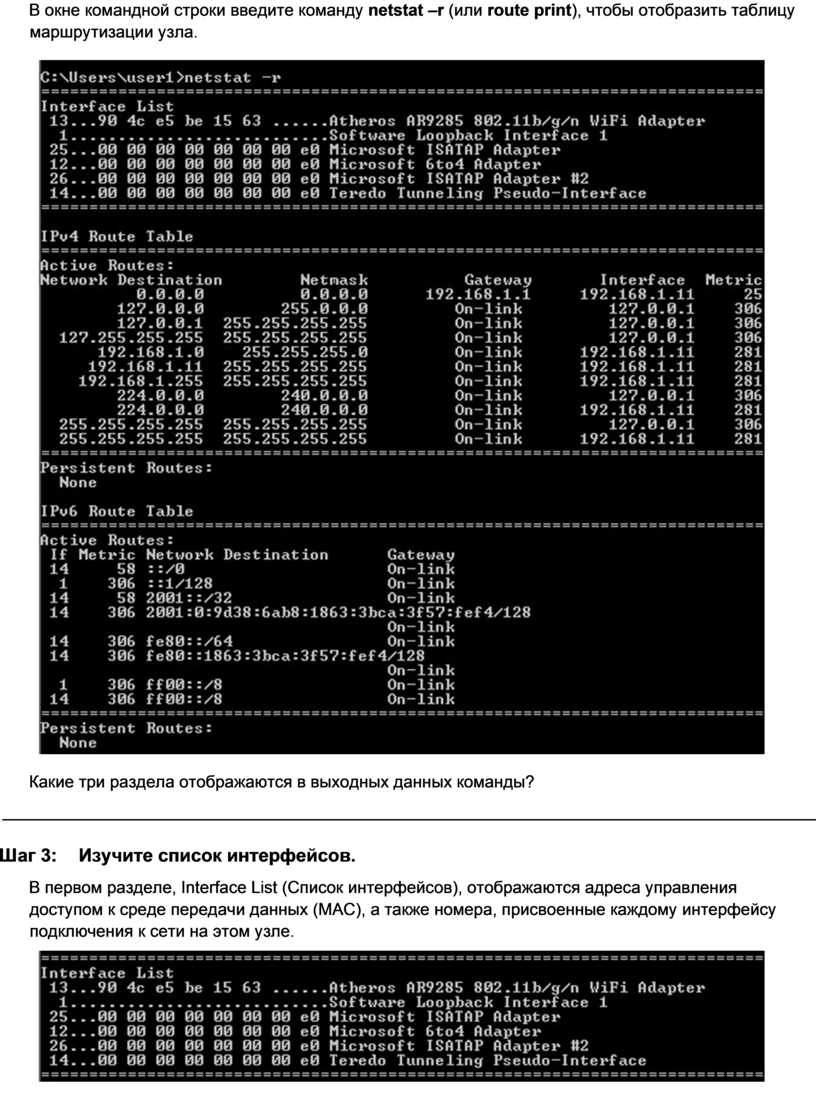

В окне командной строки введите команду netstat –r (или route print), чтобы отобразить таблицу маршрутизации узла.

Какие три раздела отображаются в выходных данных команды?

_______________________________________________________________________________________

Шаг 3:     Изучите список интерфейсов.

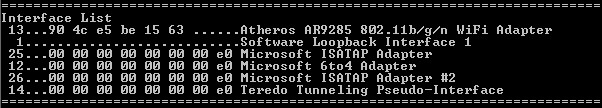

В первом разделе, Interface List (Список интерфейсов), отображаются адреса управления доступом к среде передачи данных (MAC), а также номера, присвоенные каждому интерфейсу подключения к сети на этом узле.

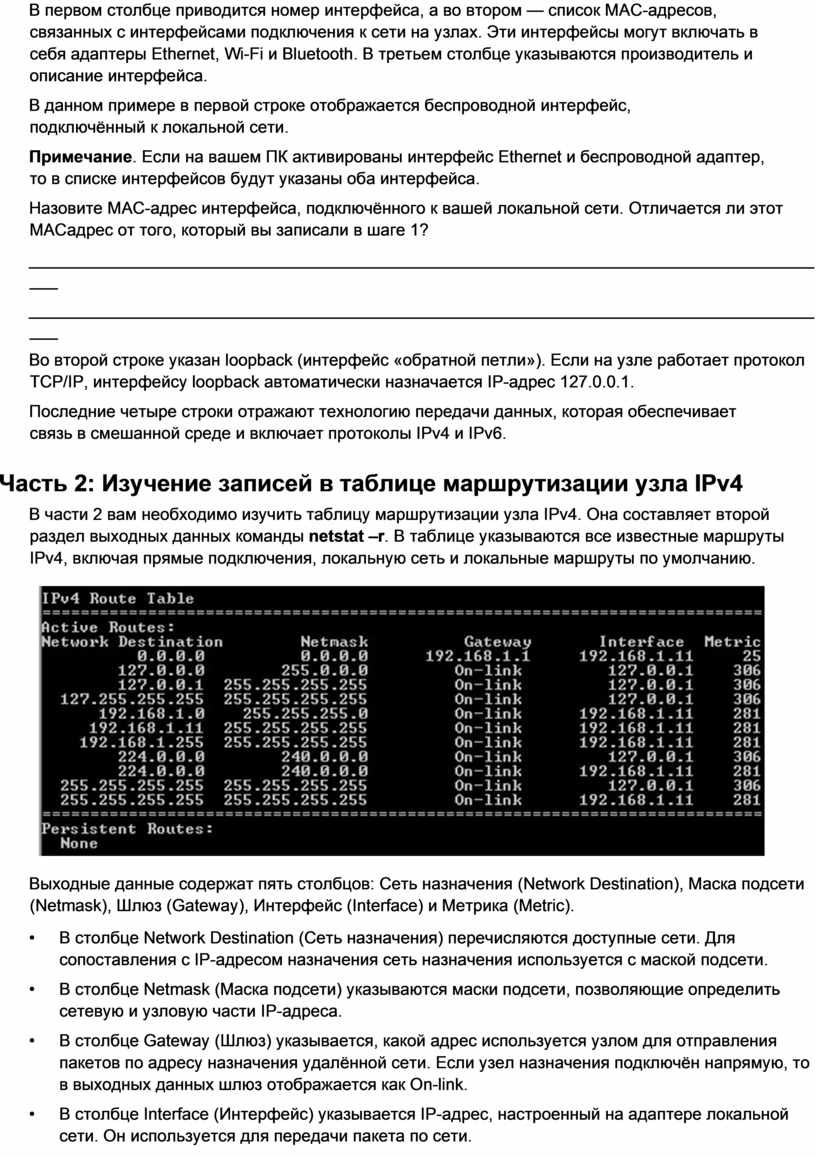

В первом столбце приводится номер интерфейса, а во втором — список МАС-адресов, связанных с интерфейсами подключения к сети на узлах. Эти интерфейсы могут включать в себя адаптеры Ethernet, Wi-Fi и Bluetooth. В третьем столбце указываются производитель и описание интерфейса.

В данном примере в первой строке отображается беспроводной интерфейс, подключённый к локальной сети.

Примечание. Если на вашем ПК активированы интерфейс Ethernet и беспроводной адаптер, то в списке интерфейсов будут указаны оба интерфейса.

Назовите MAC-адрес интерфейса, подключённого к вашей локальной сети. Отличается ли этот МАСадрес от того, который вы записали в шаге 1?

_______________________________________________________________________________________

_______________________________________________________________________________________

Во второй строке указан loopback (интерфейс «обратной петли»). Если на узле работает протокол TCP/IP, интерфейсу loopback автоматически назначается IP-адрес 127.0.0.1.

Последние четыре строки отражают технологию передачи данных, которая обеспечивает связь в смешанной среде и включает протоколы IPv4 и IPv6.

Часть 2: Изучение записей в таблице маршрутизации узла IPv4

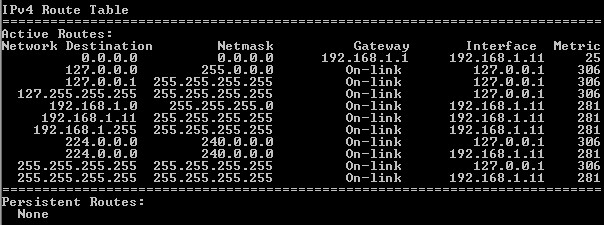

В части 2 вам необходимо изучить таблицу маршрутизации узла IPv4. Она составляет второй раздел выходных данных команды netstat –r. В таблице указываются все известные маршруты IPv4, включая прямые подключения, локальную сеть и локальные маршруты по умолчанию.

Выходные данные содержат пять столбцов: Сеть назначения (Network Destination), Маска подсети (Netmask), Шлюз (Gateway), Интерфейс (Interface) и Метрика (Metric).

•       В столбце Network Destination (Сеть назначения) перечисляются доступные сети. Для сопоставления с IP-адресом назначения сеть назначения используется с маской подсети.

•       В столбце Netmask (Маска подсети) указываются маски подсети, позволяющие определить сетевую и узловую части IP-адреса.

•       В столбце Gateway (Шлюз) указывается, какой адрес используется узлом для отправления пакетов по адресу назначения удалённой сети. Если узел назначения подключён напрямую, то в выходных данных шлюз отображается как On-link.

•       В столбце Interface (Интерфейс) указывается IP-адрес, настроенный на адаптере локальной сети. Он используется для передачи пакета по сети.

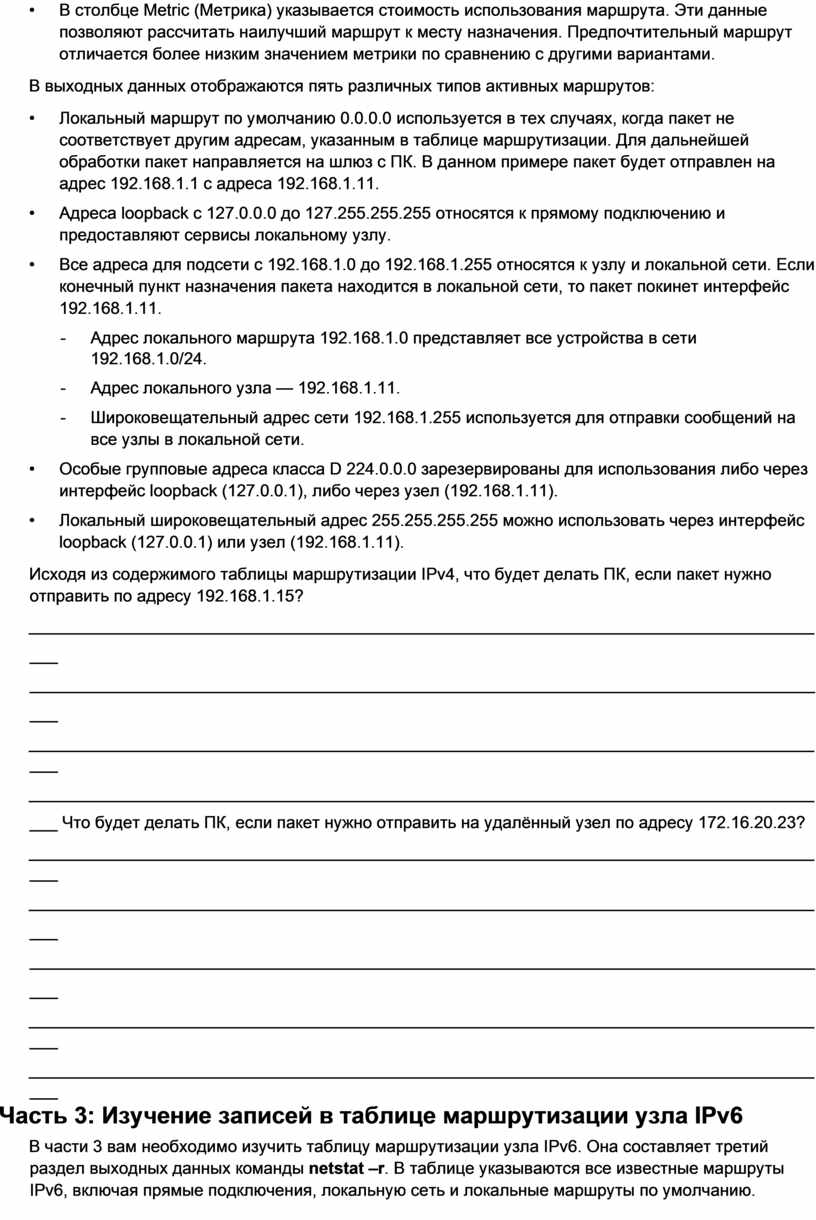

•       В столбце Metric (Метрика) указывается стоимость использования маршрута. Эти данные позволяют рассчитать наилучший маршрут к месту назначения. Предпочтительный маршрут отличается более низким значением метрики по сравнению с другими вариантами.

В выходных данных отображаются пять различных типов активных маршрутов:

•       Локальный маршрут по умолчанию 0.0.0.0 используется в тех случаях, когда пакет не соответствует другим адресам, указанным в таблице маршрутизации. Для дальнейшей обработки пакет направляется на шлюз с ПК. В данном примере пакет будет отправлен на адрес 192.168.1.1 с адреса 192.168.1.11.

•       Адреса loopback с 127.0.0.0 до 127.255.255.255 относятся к прямому подключению и предоставляют сервисы локальному узлу.

•       Все адреса для подсети с 192.168.1.0 до 192.168.1.255 относятся к узлу и локальной сети. Если конечный пункт назначения пакета находится в локальной сети, то пакет покинет интерфейс 192.168.1.11.

-       Адрес локального маршрута 192.168.1.0 представляет все устройства в сети 192.168.1.0/24.

-       Адрес локального узла — 192.168.1.11.

-       Широковещательный адрес сети 192.168.1.255 используется для отправки сообщений на все узлы в локальной сети.

•       Особые групповые адреса класса D 224.0.0.0 зарезервированы для использования либо через интерфейс loopback (127.0.0.1), либо через узел (192.168.1.11).

•       Локальный широковещательный адрес 255.255.255.255 можно использовать через интерфейс loopback (127.0.0.1) или узел (192.168.1.11).

Исходя из содержимого таблицы маршрутизации IPv4, что будет делать ПК, если пакет нужно отправить по адресу 192.168.1.15?

_______________________________________________________________________________________ _______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________ Что будет делать ПК, если пакет нужно отправить на удалённый узел по адресу 172.16.20.23?

_______________________________________________________________________________________

_______________________________________________________________________________________ _______________________________________________________________________________________

_______________________________________________________________________________________

_______________________________________________________________________________________

Часть 3: Изучение записей в таблице маршрутизации узла IPv6

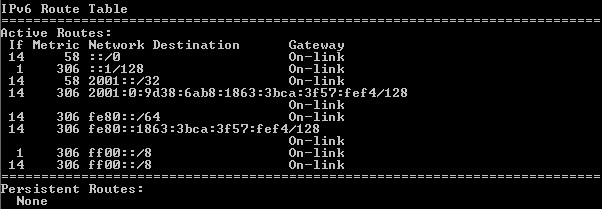

В части 3 вам необходимо изучить таблицу маршрутизации узла IPv6. Она составляет третий раздел выходных данных команды netstat –r. В таблице указываются все известные маршруты IPv6, включая прямые подключения, локальную сеть и локальные маршруты по умолчанию.

Выходные данные таблицы маршрутизации IPv6 отличаются по заголовкам столбцов и формату, поскольку длина адресов IPv6 составляет не 32, а 128 бит. В разделе IPv6 Route Table (Таблица маршрутизации IPv6) отображаются четыре столбца:

•       В столбце If (Если) перечисляются номера сетевых интерфейсов под управлением протокола IPv6, взятые из раздела Interface List (Список интерфейсов) выходных данных команды netstat -r.

•       В столбце Metric (Метрика) указывается стоимость каждого маршрута до места назначения. Чем ниже стоимость, тем более предпочтительным является маршрут, и метрика позволяет выбрать лучший из нескольких вариантов с одинаковым префиксом.

•       В столбце Network Destination (Сеть назначения) указывается префикс адреса для маршрута.

•       В столбце Gateway (Шлюз) указывается IPv6-адрес следующего перехода на пути к месту назначения. Если адрес следующего перехода подключён к узлу напрямую, приводится состояние On-link.

Раздел таблицы маршрутизации IPv6, сгенерированный командой netstat –r и приведённый в данном примере, содержит следующие адреса назначения в сети:

•       ::/0: эквивалент IPv6 в локальном маршруте по умолчанию. В столбце Gateway (Шлюз) указывается локальный адрес маршрутизатора по умолчанию.

•       ::1/128: эквивалент IPv4-адреса в интерфейсе loopback, обеспечивающий сервисы для локального узла.

•       2001::/32: глобальный индивидуальный префикс сети.

•       2001:0:9d38:6ab8:1863:3bca:3f57:fef4/128: глобальный индивидуальный IPv6-адрес локального компьютера.

•       fe80::/64: локальный адрес маршрута, который представляет все компьютеры в локальной сети IPv6.

•       fe80::1863:3bca:3f57:fef4/128: локальный IPv6-адрес канала локального компьютера.

•       ff00::/8: специальные зарезервированные групповые адреса класса D, эквивалентные IPv4адресам 224.x.x.x.

Таблица маршрутизации узла IPv6 содержит примерно ту же информацию, что и таблица маршрутизации IPv4. Назовите локальный маршрут по умолчанию для IPv4 и для IPv6.

_______________________________________________________________________________________ Назовите адрес loopback и маску подсети для IPv4 и IP-адрес loopback для IPv6.

_______________________________________________________________________________________ Сколько IPv6-адресов присвоено данному компьютеру?

_______________________________________________________________________________________ Сколько широковещательных адресов содержит таблица маршрутизации IPv6?

_______________________________________________________________________________________

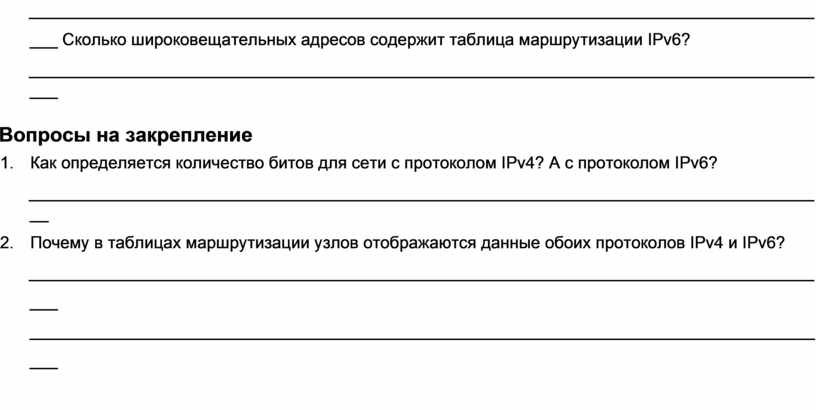

Вопросы на закрепление

1.     Как определяется количество битов для сети с протоколом IPv4? А с протоколом IPv6?

______________________________________________________________________________________

2.     Почему в таблицах маршрутизации узлов отображаются данные обоих протоколов IPv4 и IPv6?

_______________________________________________________________________________________ _______________________________________________________________________________________
