Лабораторная работе: тестирование сетевого подключения с помощью команд «ping» и «traceroute»

Топология

Таблица адресации

Задачи

Часть 1. Создание и настройка сети

•       Подключите кабели.

•       Настройте компьютеры.

•       Настройте маршрутизаторы.

•       Настройте коммутаторы.

Часть 2. Тестирование основной сети с помощью команды «ping»

•       Отправьте эхо-запрос с помощью команды ping с компьютера.

•       Отправьте эхо-запрос с помощью команды ping с устройств Cisco.

Часть 3. Тестирование основной сети с помощью команд tracert и traceroute

•       Введите команду «tracert» на компьютере.

•       Введите команду «traceroute» на устройствах Cisco.

Часть 4. Поиск и устранение неисправностей в топологии

Исходные данные/сценарий

Команды «ping» и «traceroute» незаменимы при проверке подключения к сетям TCP/IP. Ping — это утилита администрирования сетей, которая используется для проверки доступности устройств в IPсети. Кроме того, она определяет время прохождения сигнала для сообщений, отправленных с узла источника на компьютер назначения. Утилита ping доступна в ОС Windows, Unix-подобных операционных системах (OS) и операционной системе сетевого взаимодействия Cisco (IOS).

Traceroute — это утилита сетевой диагностики, отображающая маршрут и измеряющая задержки при передаче пакетов в IP-сетях. Утилита tracert доступна в ОС Windows, а в Unix-подобных операционных системах (OS) и в Cisco IOS используется её аналог — утилита traceroute.

В этой лабораторной работе рассматриваются команды ping и traceroute и изучаются параметры командной строки, позволяющие изменять их поведение. Для изучения команд в лабораторной работе используются компьютеры и устройства Cisco. На маршрутизаторах Cisco в качестве протокола маршрутизации будет использоваться усовершенствованный протокол внутренней маршрутизации между шлюзами (EIGRP). В лабораторной работе даются необходимые конфигурации для устройств Cisco.

Примечание. Маршрутизаторы, используемые на практических занятиях CCNA: маршрутизаторы с интеграцией сервисов серии Cisco 1941 (ISR) установленной версии Cisco IOS 15.2(4) M3 (образ universalk9). Используемые коммутаторы: семейство коммутаторов Cisco Catalyst 2960 версии CISCO IOS 15.0(2) (образ lanbasek9). Можно использовать другие маршрутизаторы, коммутаторы и версии ПО Cisco IOS. В зависимости от модели и версии Cisco IOS выполняемые доступные команды и выводы могут отличаться от данных, полученных в ходе лабораторных работ. Точные идентификаторы интерфейса см. В таблице сводной информации об интерфейсах маршрутизаторов в конце данной лабораторной работы.

Примечание. Убедитесь, что информация, имеющаяся на маршрутизаторе и коммутаторе, удалена и они не содержат файлов загрузочной конфигурации. Если вы не уверены, что сможете это сделать, обратитесь к инструктору.

Необходимые ресурсы

•       3 маршрутизатора (Cisco 1941 под управлением системы Cisco IOS версии 15.2(4)M3, универсальный образ или аналогичный)

•       2 коммутатора (Cisco 2960, ПО CISCO IOS версии 15.0(2), образ lanbasek9 или аналогичный)

•       2 ПК (Windows 7, Vista и XP с программой эмуляции терминала, например Tera Term)

•       Консольные кабели для настройки устройств Cisco IOS через консольные порты

•       Кабели Ethernet и последовательные кабели, как показано в топологии

Часть 1: Создание и настройка сети

В части 1 вам необходимо создать сеть в топологии и настроить компьютеры и устройства Cisco. Для справки приводятся загрузочные конфигурации маршрутизаторов и коммутаторов. В этой топологии для распределения пакетов между сетями используется протокол EIGRP.

Скопируйте и вставьте в окно командной строки режима общих настроек параметры конфигурации для каждого устройства. Сохраните конфигурацию в файл загрузочной конфигурации startup-config.

Загрузочная конфигурация для маршрутизатора LOCAL:

hostname LOCAL no ip domain-lookup interface s0/0/0

ip address 10.1.1.1 255.255.255.252  clock rate 56000  no shutdown interface g0/1  ip add 192.168.1.1 255.255.255.0  no shutdown router eigrp 1  network 10.1.1.0 0.0.0.3  network 192.168.1.0 0.0.0.255  no auto-summary

Загрузочная конфигурация для маршрутизатора ISP:

hostname ISP no ip domain-lookup interface s0/0/0  ip address 10.1.1.2 255.255.255.252  no shutdown interface s0/0/1  ip add 10.2.2.2 255.255.255.252  clock rate 56000  no shutdown router eigrp 1  network 10.1.1.0 0.0.0.3  network 10.2.2.0 0.0.0.3

 no auto-summary end

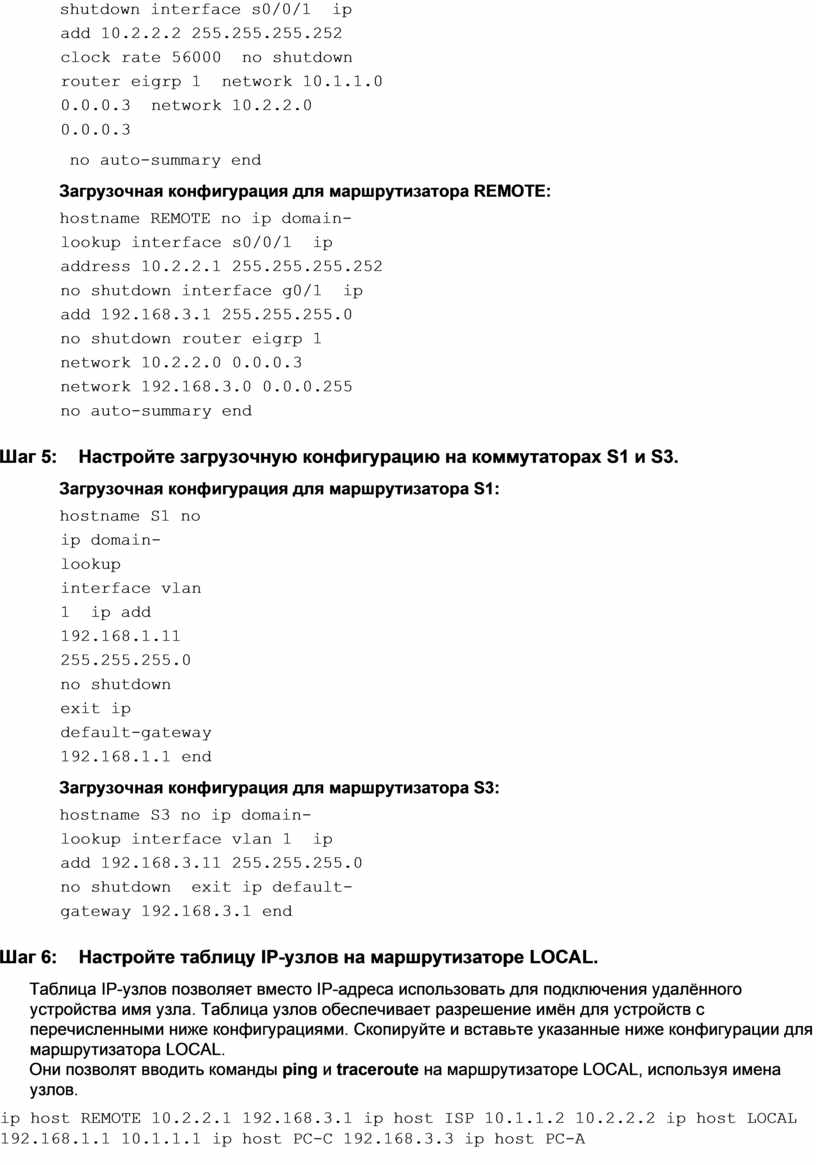

Загрузочная конфигурация для маршрутизатора REMOTE:

hostname REMOTE no ip domain-lookup interface s0/0/1  ip address 10.2.2.1 255.255.255.252  no shutdown interface g0/1  ip add 192.168.3.1 255.255.255.0  no shutdown router eigrp 1  network 10.2.2.0 0.0.0.3  network 192.168.3.0 0.0.0.255  no auto-summary end

Шаг 5:     Настройте загрузочную конфигурацию на коммутаторах S1 и S3.

Загрузочная конфигурация для маршрутизатора S1:

hostname S1 no ip domain-lookup interface vlan 1  ip add 192.168.1.11 255.255.255.0  no shutdown  exit ip default-gateway 192.168.1.1 end

Загрузочная конфигурация для маршрутизатора S3:

hostname S3 no ip domain-lookup interface vlan 1  ip add 192.168.3.11 255.255.255.0  no shutdown  exit ip default-gateway 192.168.3.1 end

Шаг 6:    Настройте таблицу IP-узлов на маршрутизаторе LOCAL.

Таблица IP-узлов позволяет вместо IP-адреса использовать для подключения удалённого устройства имя узла. Таблица узлов обеспечивает разрешение имён для устройств с перечисленными ниже конфигурациями. Скопируйте и вставьте указанные ниже конфигурации для маршрутизатора LOCAL.

Они позволят вводить команды ping и traceroute на маршрутизаторе LOCAL, используя имена узлов.

ip host REMOTE 10.2.2.1 192.168.3.1 ip host ISP 10.1.1.2 10.2.2.2 ip host LOCAL 192.168.1.1 10.1.1.1 ip host PC-C 192.168.3.3 ip host PC-A 192.168.1.3 ip host S1 192.168.1.11 ip host S3 192.168.3.11

end

Часть 2: Тестирование основной сети с помощью команды ping

В части 2 лабораторной работы необходимо проверить сквозное подключение с помощью команды ping. Утилита ping отправляет пакеты протокола управляющих сообщений в Интернете (ICMP) на целевой узел, а затем ожидает ответа ICMP. Утилита фиксирует как время прохождения сигнала туда и обратно, так и потери пакетов.

Вы проанализируете результаты выполнения команды ping и другие параметры утилиты, доступные на компьютерах под управлением Windows и устройствах Cisco.

Шаг 1:    Проверьте сетевое подключение из сети LOCAL, используя компьютер ПК-A.

Все эхо-запросы с помощью команды ping с ПК-A на другие устройства в топологии должны быть успешными. Если это не так, проверьте топологию и подключение кабелей, а также настройки устройств Cisco и компьютеров.

a. Отправьте эхо-запрос с помощью команды ping с ПК-A на шлюз по умолчанию (интерфейс GigabitEthernet 0/1 маршрутизатора LOCAL).

C:\Users\User1>ping 192.168.1.1

Pinging 192.168.1.1 with 32 bytes of data:

Reply from 192.168.1.1: bytes=32 time<1ms TTL=255

Reply from 192.168.1.1: bytes=32 time<1ms TTL=255

Reply from 192.168.1.1: bytes=32 time<1ms TTL=255

Reply from 192.168.1.1: bytes=32 time<1ms TTL=255

Ping statistics for 192.168.1.1:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:

Minimum = 0ms, Maximum = 0ms, Average = 0ms

В этом примере отправлено четыре (4) запроса ICMP по 32 байта каждый, а ответы получены менее чем через одну миллисекунду без потерь пакетов. Время передачи и получения ответов растёт по мере увеличения количества устройств, которые обрабатывают запросы и ответы ICMP в процессе их передачи к месту назначения и обратно.

b. Отправьте с компьютера ПК-A эхо-запросы с помощью команды ping на адреса, указанные в приведённой ниже таблице, и запишите среднее время прохождения сигнала и существования (TTL).

Обратите внимание на среднее время прохождения сигнала при отправке запроса на адрес 192.168.3.3 (ПК-В). Время увеличилось, поскольку до того, как ПК-A получил ответ от ПК-В, запросы ICMP обрабатывались тремя маршрутизаторами.

C:\Users\User1>ping 192.168.3.3

Pinging 192.168.3.3 with 32 bytes of data:

Reply from 192.168.3.3: bytes=32 time=41ms TTL=125

Reply from 192.168.3.3: bytes=32 time=41ms TTL=125

Reply from 192.168.3.3: bytes=32 time=40ms TTL=125

Reply from 192.168.3.3: bytes=32 time=41ms TTL=125

 Ping statistics for 192.168.3.3:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:

Minimum = 40ms, Maximum = 41ms, Average = 40ms

Шаг 2:    Отправьте расширенные команды ping с компьютера.

Используемая по умолчанию команда ping отправляет четыре запроса по 32 байта каждый. Ответ на каждый запрос ожидается в течение 4000 мс (4 с), после чего отображается сообщение Request timed out (Время запроса превышено). Для устранения неполадок в сети параметры команды ping можно настроить более точно.

a.     В командной строке введите команду ping и нажмите клавишу ВВОД.

C:\Users\User1>ping

Usage: ping [-t] [-a] [-n count] [-l size] [-f] [-i TTL] [-v TOS]

            [-r count] [-s count] [[-j host-list] | [-k host-list]]             [-w timeout] [-R] [-S srcaddr] [-4] [-6] target_name

 Options:

    -t             Ping the specified host until stopped.

                   To see statistics and continue - type Control-Break;                    To stop - type Control-C.

    -a             Resolve addresses to hostnames.

    -n count       Number of echo requests to send.

    -l size        Send buffer size.

    -f             Set Don't Fragment flag in packet (IPv4-only).

-i  TTL         Time To Live.     -v TOS         Type Of Service (IPv4-only. This setting has been deprecated                    and has no effect on the type of service field in the IP Header).     -r count       Record route for count hops (IPv4-only).

    -s count       Timestamp for count hops (IPv4-only).

-j  host-list   Loose source route along host-list (IPv4-only).

-k  host-list   Strict source route along host-list (IPv4-only).

    -w timeout     Timeout in milliseconds to wait for each reply.

-R                   Use routing header to test reverse route also (IPv6-only).

-S                   srcaddr     Source address to use.

    -4             Force using IPv4.

    -6             Force using IPv6.

b.     Используя параметр –t, отправьте эхо-запрос с помощью команды ping на компьютер ПК-В, чтобы проверить его доступность.

C:\Users\User1>ping –t 192.168.3.3

Reply from 192.168.3.3: bytes=32 time=41ms TTL=125

Reply from 192.168.3.3: bytes=32 time=40ms TTL=125

Чтобы проиллюстрировать результаты запроса в случае недоступности узла, отсоедините кабель между маршрутизатором REMOTE и коммутатором S3 или отключите интерфейс GigabitEthernet 0/1 на маршрутизаторе REMOTE.

Reply from 192.168.3.3: bytes=32 time=41ms TTL=125 Reply from 192.168.1.3: Destination host unreachable.

Reply from 192.168.1.3: Destination host unreachable.

Пока сеть функционирует нормально, с помощью команды ping можно определить, поступает ли ответ от узла назначения и через какое время. В случае проблем с сетевым подключением команда ping выдаёт сообщение об ошибке.

c.     Перед тем, как перейти к следующему шагу, снова подключите Ethernet-кабель или активируйте интерфейс GigabitEthernet на маршрутизаторе REMOTE (с помощью команды no shutdown). Через 30 секунд эхо-запрос с помощью команды ping снова должен быть успешным.

Request timed out.

Request timed out.

Request timed out.

Request timed out.

Reply from 192.168.3.3: bytes=32 time=41ms TTL=125

Reply from 192.168.3.3: bytes=32 time=40ms TTL=125

d.     Чтобы остановить команду ping, нажмите клавиши Ctrl+C.

Шаг 3:     Проверьте сетевое подключение из сети LOCAL, используя устройства Cisco.

Команду ping можно использовать и на устройствах Cisco. В этом шаге рассматривается выполнение команды ping на маршрутизаторе LOCAL и коммутаторе S1.

a.     С маршрутизатора LOCAL отправьте эхо-запрос с помощью команды ping на компьютер ПК-В в сети REMOTE, используя IP-адрес 192.168.3.3.

LOCAL# ping 192.168.3.3

Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.3.3, timeout is 2 seconds: !!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 60/64/68 ms

Восклицательный знак (!) показывает, что эхо-запрос с помощью команды ping с маршрутизатора LOCAL на ПК-В прошёл успешно. Сигнал проходит туда и обратно в среднем за 64 мс без потерь пакетов, о чём свидетельствует выполнение всех запросов.

b.     Поскольку на маршрутизаторе LOCAL настроена таблица локальных узлов, эхо-запрос с помощью команды ping на ПК-В в сети REMOTE можно отправить, используя имя узла для маршрутизатора LOCAL.

LOCAL# ping PC-C

Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.3.3, timeout is 2 seconds: !!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 60/63/64 ms

c.     Для команды ping доступны дополнительные параметры. В командной строке введите команду ping и нажмите клавишу ВВОД. Введите 192.168.3.3 или PC-C (ПК-В) в поле Target IP address (Целевой IP-адрес). Нажмите клавишу ВВОД, чтобы принять значение по умолчанию для других параметров.

LOCAL# ping

Protocol [ip]:

Target IP address: PC-C Repeat count [5]:

Datagram size [100]:

Timeout in seconds [2]:

Extended commands [n]:

Sweep range of sizes [n]:

Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.3.3, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 60/63/64 ms

d. Если в сети возникают проблемы, можно отправить расширенный эхо-запрос с помощью команды ping. Отправьте команду ping на адрес 192.168.3.3 с числом повторов 500. Затем отсоедините кабель между маршрутизатором REMOTE и коммутатором S3 или отключите интерфейс GigabitEthernet 0/1 на маршрутизаторе REMOTE.

Когда вместо восклицательных знаков (!) появятся буква U и точки (.), снова подключите Ethernetкабель или активируйте интерфейс GigabitEthernet на маршрутизаторе REMOTE. Через 30 секунд эхо-запрос с помощью команды ping снова должен быть успешным. Нажмите клавиши Ctrl+Shift+6, чтобы остановить команду ping.

LOCAL# ping

Protocol [ip]:

Target IP address: 192.168.3.3

Repeat count [5]: 500 Datagram size [100]:

Timeout in seconds [2]:

Extended commands [n]:

Sweep range of sizes [n]:

Type escape sequence to abort.

Sending 500, 100-byte ICMP Echos to 192.168.3.3, timeout is 2 seconds:

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!U................

....!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!!

Success rate is 95 percent (479/500), round-trip min/avg/max = 60/63/72 ms

Буква U в результатах выполнения команды означает, что узел назначения не может быть достигнут. Маршрутизатор LOCAL получил протокольный блок данных (PDU) с ошибкой. Каждая точка (.) в полученных результатах означает, что в процессе ожидания ответа от ПК-В время эхозапроса с помощью команды ping истекло. В этом примере за время моделирования сбоев в сети были потеряны 5 % пакетов.

Примечание. Такие же результаты позволит получить следующая команда:

LOCAL# ping 192.168.3.3 repeat 500 или

LOCAL# ping PC-C repeat 500

e. Кроме того, для проверки сетевого подключения можно использовать коммутатор. В этом примере коммутатор S1 отправляет эхо-запрос с помощью команды ping на коммутатор S3 в сети REMOTE.

S1# ping 192.168.3.11

Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 192.168.3.11, timeout is 2 seconds: !!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 67/67/68 ms

Команда ping чрезвычайно полезна при поиске и устранении неполадок сетевого подключения. Однако, если запрос не проходит, узнать место возникновения проблемы с помощью этой команды нельзя.

Отобразить информацию о маршруте и задержках в сети позволяет команда tracert (или traceroute).

Часть 3: Тестирование основной сети с помощью команд tracert и traceroute

Команды для отслеживания маршрутов доступны на компьютерах и сетевых устройствах. На компьютере под управлением ОС Windows команда tracert отслеживает путь к узлу назначения, используя сообщения ICMP. Команда traceroute отслеживает маршруты к узлам назначения на устройствах Cisco и компьютерах под управлением Unix-подобных операционных систем, используя датаграммы UDP.

В части 3 вы изучите команды traceroute и определите путь, который проходит пакет до узла назначения. На компьютерах под управлением Windows вы будете использовать команду tracert, а на устройствах Cisco — команду traceroute. Вы также рассмотрите параметры, доступные для точной настройки результатов traceroute.

Шаг 1:    Отправьте команду tracert с компьютера ПК-A на компьютер ПК-В.

a. В командной строке введите tracert 192.168.3.3.

C:\Users\User1>tracert 192.168.3.3

Tracing route to PC-C [192.168.3.3] Over a maximum of 30 hops:

1      <1 ms    <1 ms    <1 ms    192.168.1.1

2      24 ms    24 ms    24 ms    10.1.1.2

3      48 ms    48 ms    48 ms    10.2.2.1

4      59 ms    59 ms    59 ms    PC-C [192.168.3.3]

 Trace complete.

Согласно результатам выполнения команды tracert, от ПК-A до ПК-В данные прошли следующий путь: ПК-A — маршрутизатор LOCAL — маршрутизатор ISP — маршрутизатор REMOTE — ПК-В. Маршрут к узлу назначения ПК-В прошёл через три маршрутизатора.

Шаг 2:    Изучите дополнительные параметры команды tracert.

a.     В командной строке введите команду tracert и нажмите клавишу ВВОД.

C:\Users\User1>tracert

Usage: tracert [-d] [-h maximum_hops] [-j host-list] [-w timeout]

               [-R] [-S srcaddr] [-4] [-6] target_name

 Options:

    -d                 Do not resolve addresses to hostnames.

    -h maximum_hops    Maximum number of hops to search for target.

    -j host-list       Loose source route along host-list (IPv4-only).

    -w timeout         Wait timeout milliseconds for each reply.

-R                         Trace round-trip path (IPv6-only).

-S                         srcaddr         Source address to use (IPv6-only).

    -4                 Force using IPv4.

    -6                 Force using IPv6.

b.     Используйте параметр -d. Обратите внимание на то, что IP-адрес 192.168.3.3 не определяется как ПК-В.

C:\Users\User1>tracert –d 192.168.3.3

Tracing route to 192.168.3.3over a maximum of 30 hops:

1      <1 ms    <1 ms    <1 ms    192.168.1.1

2      24 ms    24 ms    24 ms    10.1.1.2

3      48 ms    48 ms    48 ms    10.2.2.1

4      59 ms    59 ms    59 ms    192.168.3.3

 Trace complete.

Шаг 3:     Отправьте команду traceroute с маршрутизатора LOCAL на ПК-В.

a.     В командной строке маршрутизатора LOCAL введите traceroute 192.168.3.3 или traceroute PC-C. Имена узлов будут определены, поскольку на маршрутизаторе LOCAL настроена таблица локальных IP-узлов.

LOCAL# traceroute 192.168.3.3

Type escape sequence to abort.

Tracing the route to PC-C (192.168.3.3)

VRF info: (vrf in name/id, vrf out name/id)

1  ISP (10.1.1.2) 16 msec 16 msec 16 msec

2  REMOTE (10.2.2.1) 28 msec 32 msec 28 msec

3  PC-C (192.168.3.3) 32 msec 28 msec 32 msec

LOCAL# traceroute PC-C

Type escape sequence to abort.

Tracing the route to PC-C (192.168.3.3)

VRF info: (vrf in name/id, vrf out name/id)

1  ISP (10.1.1.2) 16 msec 16 msec 16 msec

2  REMOTE (10.2.2.1) 28 msec 32 msec 28 msec

3  PC-C (192.168.3.3) 32 msec 32 msec 28 msec

Шаг 4:     Отправьте команду traceroute с коммутатора S1 на ПК-В.

b.     На коммутаторе S1 введите traceroute 192.168.3.3. В результатах выполнения программы traceroute имена узлов не отображаются, поскольку на этом коммутаторе таблица локальных IPузлов не настроена.

S1# traceroute 192.168.3.3

Type escape sequence to abort.

Tracing the route to 192.168.3.3

VRF info: (vrf in name/id, vrf out name/id)

1  192.168.1.1 1007 msec 0 msec 0 msec

2  10.1.1.2 17 msec 17 msec 16 msec

3  10.2.2.1 34 msec 33 msec 26 msec

4  192.168.3.3 33 msec 34 msec 33 msec

Команда traceroute имеет дополнительные параметры. Чтобы их посмотреть, после ввода команды traceroute в командной строке введите знак вопроса ? или просто нажмите клавишу ВВОД.

Дополнительную информацию о командах ping и traceroute для устройств Cisco можно найти на странице

http://www.cisco.com/en/US/products/sw/iosswrel/ps1831/products_tech_note09186a00800a6057.shtml

Часть 5: Поиск и устранение неисправностей в топологии

Шаг 1:    Удалите неисправности в топологии на маршрутизаторе REMOTE.

Шаг 2:    Перезагрузите маршрутизатор REMOTE.

Шаг 3:     Скопируйте и вставьте в маршрутизатор REMOTE указанную ниже конфигурацию.

hostname REMOTE no ip domain-lookup interface s0/0/1  ip address 10.2.2.1 255.255.255.252  no shutdown interface g0/1  ip add 192.168.8.1 255.255.255.0  no shutdown router eigrp 1  network 10.2.2.0 0.0.0.3  network 192.168.3.0 0.0.0.255  no auto-summary end

Шаг 4:    Из сети LOCAL отправьте команды ping и tracert или traceroute, чтобы найти и устранить проблемы в сети REMOTE.

a. На компьютере ПК-A введите команды ping и tracert.

Команду tracert можно использовать для проверки сквозного сетевого подключения. В данном случае результаты выполнения команды tracert показывают, что компьютер ПК-A достигает шлюза по умолчанию с адресом 192.168.1.1, но не может подключиться к ПК-В.

C:\Users\User1>tracert 192.168.3.3

Tracing route to 192.168.3.3 over a maximum of 30 hops

  1    <1 ms    <1 ms    <1 ms  192.168.1.1   2  192.168.1.1  reports: Destination host unreachable.

 Trace complete.

Один из способов обнаружения проблемы в сети — это эхо-запрос с помощью команды ping на каждый встречающийся в сети переход на пути к ПК-В. Сначала выясните, может ли компьютер ПК-A подключиться к интерфейсу Serial 0/0/1 маршрутизатора ISP с IP-адресом 10.2.2.2.

C:\Users\Utraser1>ping 10.2.2.2

 Pinging 10.2.2.2 with 32 bytes of data:

Reply from 10.2.2.2: bytes=32 time=41ms TTL=254

Reply from 10.2.2.2: bytes=32 time=41ms TTL=254

Reply from 10.2.2.2: bytes=32 time=41ms TTL=254

Reply from 10.2.2.2: bytes=32 time=41ms TTL=254

 Ping statistics for 10.2.2.2:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:

    Minimum = 20ms, Maximum = 21ms, Average = 20ms

Эхо-запрос с помощью команды ping к маршрутизатору ISP прошёл успешно. Следующий переход в сети — маршрутизатор REMOTE. Отправьте эхо-запрос с помощью команды ping на интерфейс Serial 0/0/1 маршрутизатора REMOTE с IP-адресом 10.2.2.1.

C:\Users\User1>ping 10.2.2.1

 Pinging 10.2.2.1 with 32 bytes of data:

Reply from 10.2.2.1: bytes=32 time=41ms TTL=253

Reply from 10.2.2.1: bytes=32 time=41ms TTL=253

Reply from 10.2.2.1: bytes=32 time=41ms TTL=253

Reply from 10.2.2.1: bytes=32 time=41ms TTL=253

 Ping statistics for 10.2.2.1:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:

    Minimum = 40ms, Maximum = 41ms, Average = 40ms

Компьютер ПК-A достигает маршрутизатора REMOTE. Судя по успешному прохождению эхозапроса с помощью команды ping с компьютера ПК-A на маршрутизатор REMOTE, проблема с подключением связана с сетью 192.168.3.0/24. Отправьте эхо-запрос с помощью команды ping на шлюз ПК-В по умолчанию, в качестве которого выступает интерфейс GigabitEthernet 0/1 маршрутизатора REMOTE.

C:\Users\User1>ping 192.168.3.1

 Pinging 192.168.3.1 with 32 bytes of data:

Reply from 192.168.1.1: Destination host unreachable.

Reply from 192.168.1.1: Destination host unreachable.

Reply from 192.168.1.1: Destination host unreachable.

Reply from 192.168.1.1: Destination host unreachable.

 Ping statistics for 192.168.3.1:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Как видно из результатов выполнения команды ping, компьютер ПК-A не может подключиться к интерфейсу GigabitEthernet 0/1 маршрутизатора REMOTE.

Чтобы проверить сетевое подключение, с компьютера ПК-A можно также отправить эхо-запрос с помощью команды ping на коммутатор S3 — для этого в командной строке введите ping 192.168.3.11. Поскольку ПК-A не может подключиться к интерфейсу GigabitEthernet 0/1 маршрутизатора REMOTE, эхо-запрос с помощью команды ping с ПК-A на коммутатор S3, скорее всего, не пройдёт, что и показывают приведённые ниже результаты.

C:\Users\User1>ping 192.168.3.11

 Pinging 192.168.3.11 with 32 bytes of data:

Reply from 192.168.1.1: Destination host unreachable.

Reply from 192.168.1.1: Destination host unreachable.

Reply from 192.168.1.1: Destination host unreachable.

Reply from 192.168.1.1: Destination host unreachable.

Ping statistics for 192.168.3.11:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Результаты выполнения команд tracert и ping говорят о том, что компьютер ПК-A подключается к маршрутизаторам LOCAL, ISP и REMOTE, но не может связаться с ПК-В, коммутатором S3 или шлюзом ПК-В по умолчанию.

b. Проверьте текущие параметры конфигурации маршрутизатора REMOTE с помощью команд show.

REMOTE# show ip interface brief

Interface                  IP-Address      OK? Method Status                Protocol

Embedded-Service-Engine0/0 unassigned      YES unset  administratively down down

GigabitEthernet0/0         unassigned      YES unset  administratively down down

GigabitEthernet0/1         192.168.8.1     YES manual up                    up

Serial0/0/0                unassigned      YES unset  administratively down down Serial0/0/1                10.2.2.1        YES manual up                    up

REMOTE# show run

<output omitted> interface GigabitEthernet0/0  no ip address  shutdown  duplex auto  speed auto ! interface GigabitEthernet0/1 ip address 192.168.8.1 255.255.255.0  duplex auto  speed auto ! interface Serial0/0/0  no ip address  shutdown  clock rate 2000000 !

interface Serial0/0/1  ip address 10.2.2.1 255.255.255.252 <output omitted>

Результаты выполнения команд show run и show ip interface brief показывают, что интерфейс GigabitEthernet 0/1 функционирует нормально (up/up), но IP-адрес в нём указан неправильно.

c.     Укажите правильный IP-адрес для интерфейса GigabitEthernet 0/1.

REMOTE# configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

REMOTE(config)# interface GigabitEthernet 0/1

REMOTE(config-if)# ip address 192.168.3.1 255.255.255.0

d.     Убедитесь в том, что компьютер ПК-A может отправлять команды ping и tracert на ПК-В.

C:\Users\User1>ping 192.168.3.3

Pinging 192.168.3.3 with 32 bytes of data:

Reply from 192.168.3.3: bytes=32 time=44ms TTL=125

Reply from 192.168.3.3: bytes=32 time=41ms TTL=125

Reply from 192.168.3.3: bytes=32 time=40ms TTL=125

Reply from 192.168.3.3: bytes=32 time=41ms TTL=125

 Ping statistics for 192.168.3.3:

    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:

    Minimum = 40ms, Maximum = 44ms, Average = 41ms

C:\Users\User1>tracert 192.168.3.3

Tracing route to PC-C [192.168.3.3] Over a maximum of 30 hops:

1      <1 ms    <1 ms    <1 ms    192.168.1.1

2      24 ms    24 ms    24 ms    10.1.1.2

3      48 ms    48 ms    48 ms    10.2.2.1

4      59 ms    59 ms    59 ms    PC-C [192.168.3.3]

 Trace complete.

Примечание. Для этого также можно отправить команды ping и traceroute из интерфейса командной строки на маршрутизатор LOCAL и коммутатор S1, предварительно убедившись в отсутствии проблем подключения в сети 192.168.1.0/24.

Вопросы на закрепление

1.     Что, кроме проблем сетевого подключения, может помешать ответам команд ping или traceroute вернуться на исходное устройство?

_______________________________________________________________________________________

_______________________________________________________________________________________

2.     Какое сообщение выдаст команда ping, если отправить эхо-запрос с помощью команды ping на несуществующий адрес в удалённой сети, например 192.168.3.4? Что это означает? Если вы отправите эхо-запрос с помощью команды ping на действительный узел и получите такой ответ, что нужно будет проверить?

_______________________________________________________________________________________

_______________________________________________________________________________________

3.     Какое сообщение выдаст команда ping, если с компьютера под управлением ОС Windows отправить эхо-запрос с помощью команды ping на адрес, который не существует ни в одной из сетей вашей топологии, например 192.168.5.3? Что означает данное сообщение?

_______________________________________________________________________________________ _______________________________________________________________________________________

Сводная таблица интерфейса маршрутизатора
