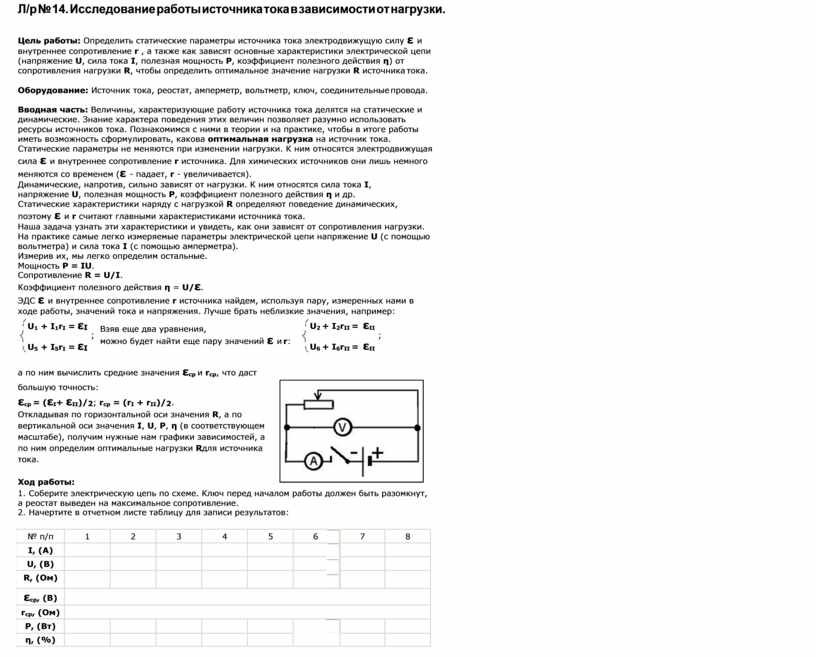

Л/р № 14. Исследование работы источника тока в зависимости от нагрузки.
Цель
работы: Определить статические параметры источника тока электродвижущую
силу ε и внутреннее сопротивление r , а также как зависят
основные характеристики электрической цепи (напряжение U,
сила тока I, полезная мощность P, коэффициент полезного действия η)
от сопротивления нагрузки R, чтобы определить
оптимальное значение нагрузки R источника тока.
Оборудование: Источник тока, реостат, амперметр, вольтметр, ключ, соединительные провода.
Вводная часть: Величины,
характеризующие работу источника тока делятся на статические и динамические.
Знание характера поведения этих величин позволяет разумно использовать ресурсы
источников тока. Познакомимся с ними в теории и на практике, чтобы в итоге
работы иметь возможность сформулировать, какова оптимальная нагрузка на
источник тока.
Статические параметры не меняются при изменении нагрузки. К ним относятся электродвижущая сила ε и внутреннее сопротивление r источника. Для химических источников они лишь немного меняются со временем (ε - падает, r - увеличивается).
Динамические,
напротив, сильно зависят от нагрузки. К ним относятся сила тока I, напряжение U, полезная
мощность P, коэффициент полезного действия η и др.
Статические характеристики наряду с
нагрузкой R определяют
поведение динамических, поэтому ε и r считают главными характеристиками источника тока.
Наша задача узнать эти характеристики и увидеть, как они зависят от сопротивления нагрузки. На практике самые легко измеряемые параметры электрической цепи напряжение U (с помощью вольтметра) и сила тока I (с помощью амперметра).
Измерив их, мы легко определим остальные. Мощность P = IU.
Сопротивление R = U/I.
Коэффициент полезного действия η = U/ε.
ЭДС
ε и внутреннее сопротивление r источника найдем,
используя пару, измеренных нами в ходе работы, значений тока и напряжения.
Лучше брать неблизкие значения, например:
U1
+ I1rI = εI
;
U5 + I5rI = εI
Взяв еще два уравнения,
можно будет найти еще пару значений ε и r:
U2 + I2rII = εII
;
U6 + I6rII = εII
а по ним вычислить средние значения
εср и
rср, что даст большую
точность:
εср = (εI+ εII)/2; rср = (rI + rII)/2.
Откладывая по горизонтальной оси
значения R, а по вертикальной оси значения I, U, P,
η (в
соответствующем масштабе), получим нужные нам графики зависимостей, а по ним
определим оптимальные нагрузки Rдля источника
тока.
Ход работы:
1. Соберите электрическую цепь по схеме. Ключ перед началом работы должен быть разомкнут, а реостат выведен на максимальное сопротивление.
2. Начертите в отчетном листе таблицу для записи результатов:
№ п/п |
1 |
2 |
3 |
4 |
5 |
6 |
|
7 |
8 |
I, (А) |
|
|
|
|
|
|
|
|
|
U, (В) |
|
|
|
|
|
|
|
|
|
R, (Ом) |
|
|
|
|
|
|
|
|
|
εср, (В) |
|
||||||||
rср, (Ом) |
|
||||||||
P, (Вт) |
|
|
|
|
|
|
|
|
|
η, (%) |
|
|
|
|
|
|
|
|

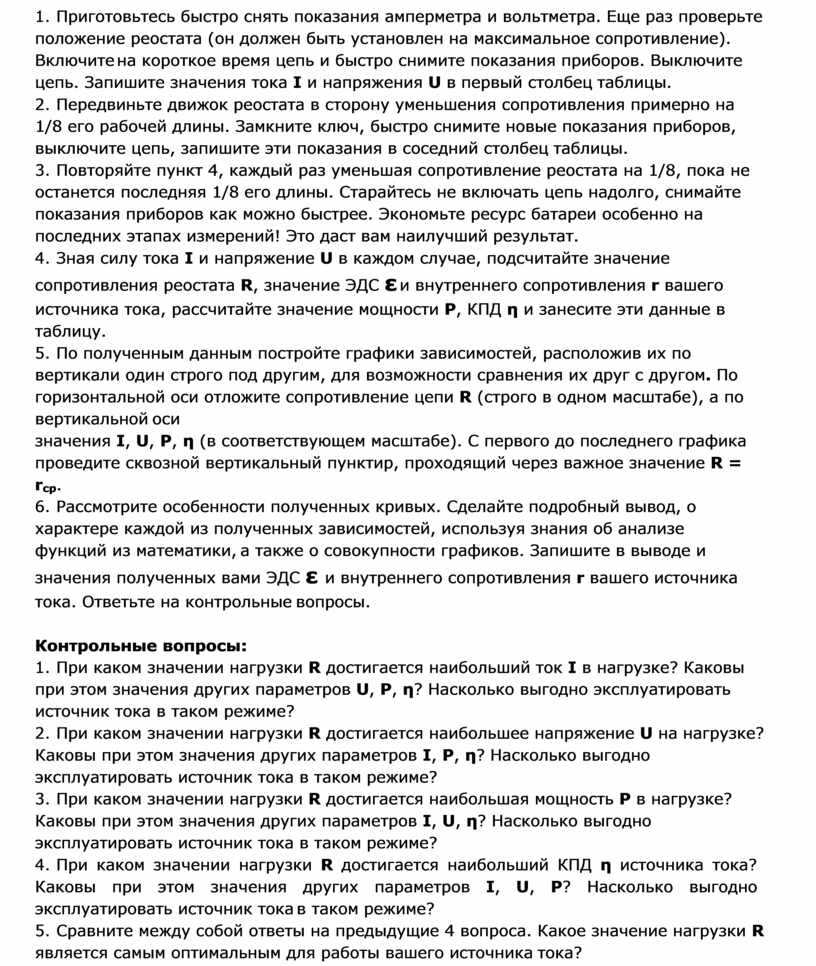

3. Приготовьтесь быстро снять показания амперметра и вольтметра. Еще раз проверьте положение реостата (он должен быть установлен на максимальное сопротивление). Включите на короткое время цепь и быстро снимите показания приборов. Выключите цепь. Запишите значения тока I и напряжения U в первый столбец таблицы.
4. Передвиньте движок реостата в сторону уменьшения сопротивления примерно на 1/8 его рабочей длины. Замкните ключ, быстро снимите новые показания приборов, выключите цепь, запишите эти показания в соседний столбец таблицы.
5. Повторяйте пункт 4, каждый раз уменьшая сопротивление реостата на 1/8, пока не останется последняя 1/8 его длины. Старайтесь не включать цепь надолго, снимайте показания приборов как можно быстрее. Экономьте ресурс батареи особенно на последних этапах измерений! Это даст вам наилучший результат.
6. Зная силу тока I и напряжение U в каждом случае, подсчитайте значение сопротивления реостата R, значение ЭДС ε и внутреннего сопротивления r вашего источника тока, рассчитайте значение мощности P, КПД η и занесите эти данные в таблицу.
7. По полученным данным постройте графики зависимостей, расположив их по вертикали один строго под другим, для возможности сравнения их друг с другом. По горизонтальной оси отложите сопротивление цепи R (строго в одном масштабе), а по вертикальной оси
значения I, U, P, η (в соответствующем масштабе). С первого до последнего графика проведите сквозной вертикальный пунктир, проходящий через важное значение R = rср.
8. Рассмотрите особенности полученных кривых. Сделайте подробный вывод, о характере каждой из полученных зависимостей, используя знания об анализе функций из математики, а также о совокупности графиков. Запишите в выводе и значения полученных вами ЭДС ε и внутреннего сопротивления r вашего источника тока. Ответьте на контрольные вопросы.
Контрольные вопросы:
1. При каком значении нагрузки R достигается наибольший ток I в нагрузке? Каковы при этом значения других параметров U, P, η? Насколько выгодно эксплуатировать источник тока в таком режиме?
2. При каком значении нагрузки R достигается наибольшее напряжение U на нагрузке? Каковы при этом значения других параметров I, P, η? Насколько выгодно эксплуатировать источник тока в таком режиме?
3. При каком значении нагрузки R достигается наибольшая мощность P в нагрузке? Каковы при этом значения других параметров I, U, η? Насколько выгодно эксплуатировать источник тока в таком режиме?
4. При каком значении нагрузки R достигается наибольший КПД η источника тока? Каковы при этом значения других параметров I, U, P? Насколько выгодно эксплуатировать источник тока в таком режиме?
5. Сравните между собой ответы на предыдущие 4 вопроса. Какое значение нагрузки R является самым оптимальным для работы вашего источника тока?
