ЛАТУНЬ

Государственное бюджетное профессиональное образовательное учреждение Саратовской области Петровский агропромышленный лицей

МАТЕРИАЛОВЕДЕНИЕ

ЛАТУНЬ

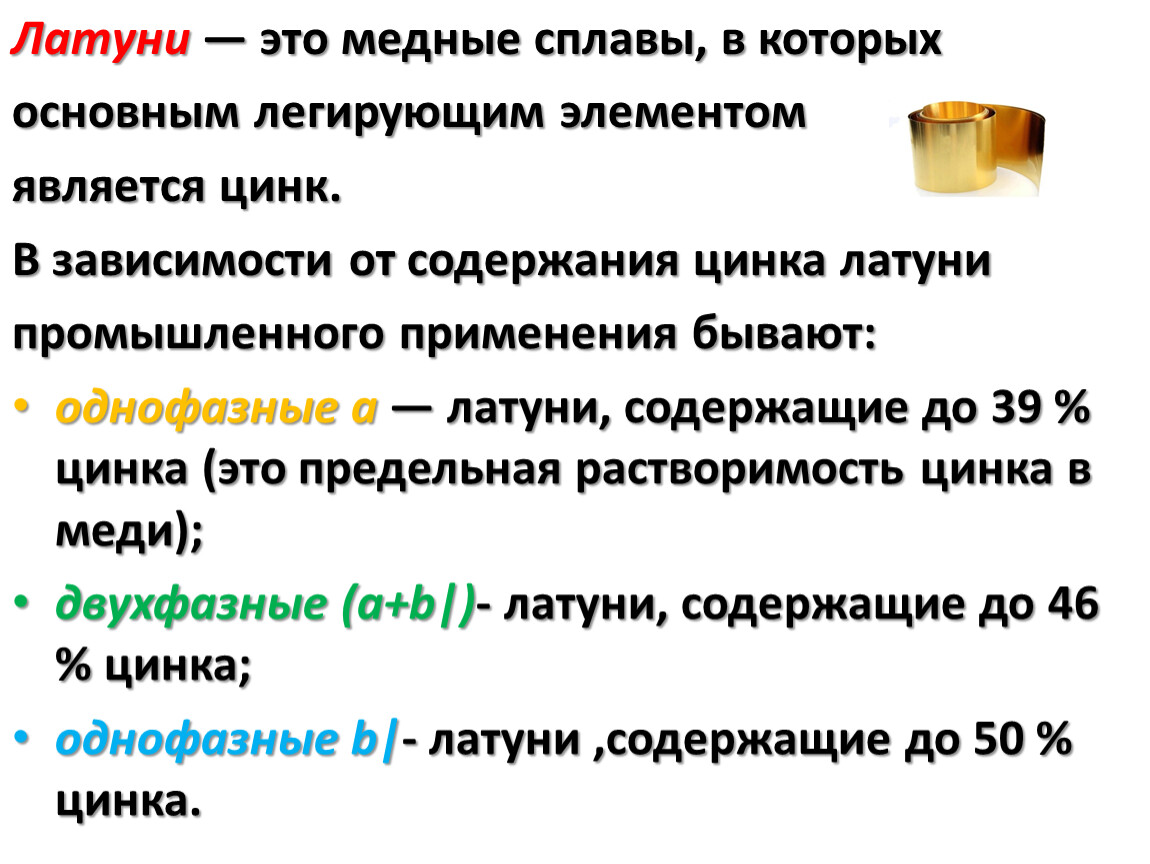

Латуни — это медные сплавы, в которых
основным легирующим элементом
является цинк.
В зависимости от содержания цинка латуни
промышленного применения бывают:
однофазные a — латуни, содержащие до 39 % цинка (это предельная растворимость цинка в меди);
двухфазные (a+b|)- латуни, содержащие до 46 % цинка;
однофазные b|- латуни ,содержащие до 50 % цинка.

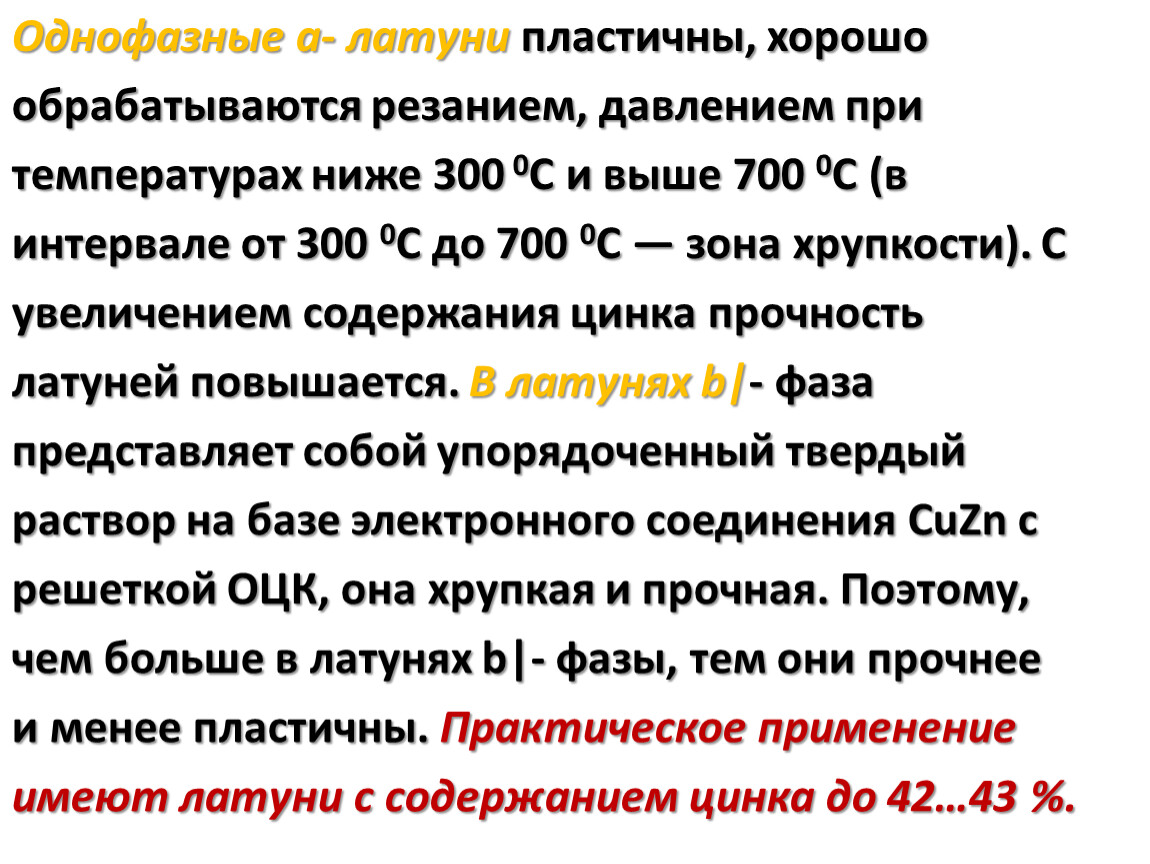

Однофазные a- латуни пластичны, хорошо
обрабатываются резанием, давлением при
температурах ниже 300 0С и выше 700 0С (в
интервале от 300 0С до 700 0С — зона хрупкости). С
увеличением содержания цинка прочность
латуней повышается. В латунях b|- фаза
представляет собой упорядоченный твердый
раствор на базе электронного соединения СuZn с
решеткой ОЦК, она хрупкая и прочная. Поэтому,
чем больше в латунях b|- фазы, тем они прочнее
и менее пластичны. Практическое применение
имеют латуни с содержанием цинка до 42…43 %.

Латуни, обрабатываемые давлением,
маркируются буквой Л (латунь), после которой
ставятся буквенные обозначения легирующих
элементов; цифры, следующие за буквами,
указывают содержание меди и количество
соответствующего легирующего элемента в
процентах.

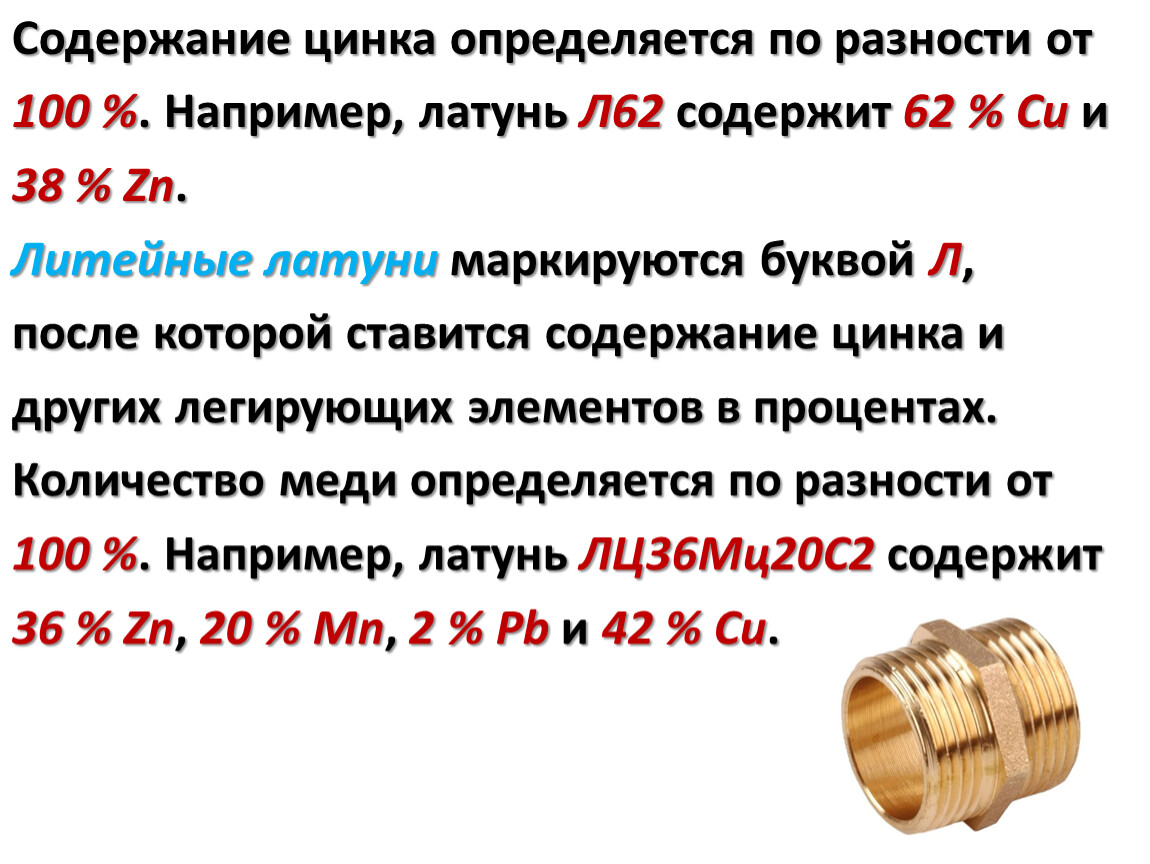

Содержание цинка определяется по разности от
100 %. Например, латунь Л62 содержит 62 % Сu и
38 % Zn.
Литейные латуни маркируются буквой Л,
после которой ставится содержание цинка и
других легирующих элементов в процентах.
Количество меди определяется по разности от
100 %. Например, латунь ЛЦ36Мц20С2 содержит
36 % Zn, 20 % Mn, 2 % Pb и 42 % Сu.

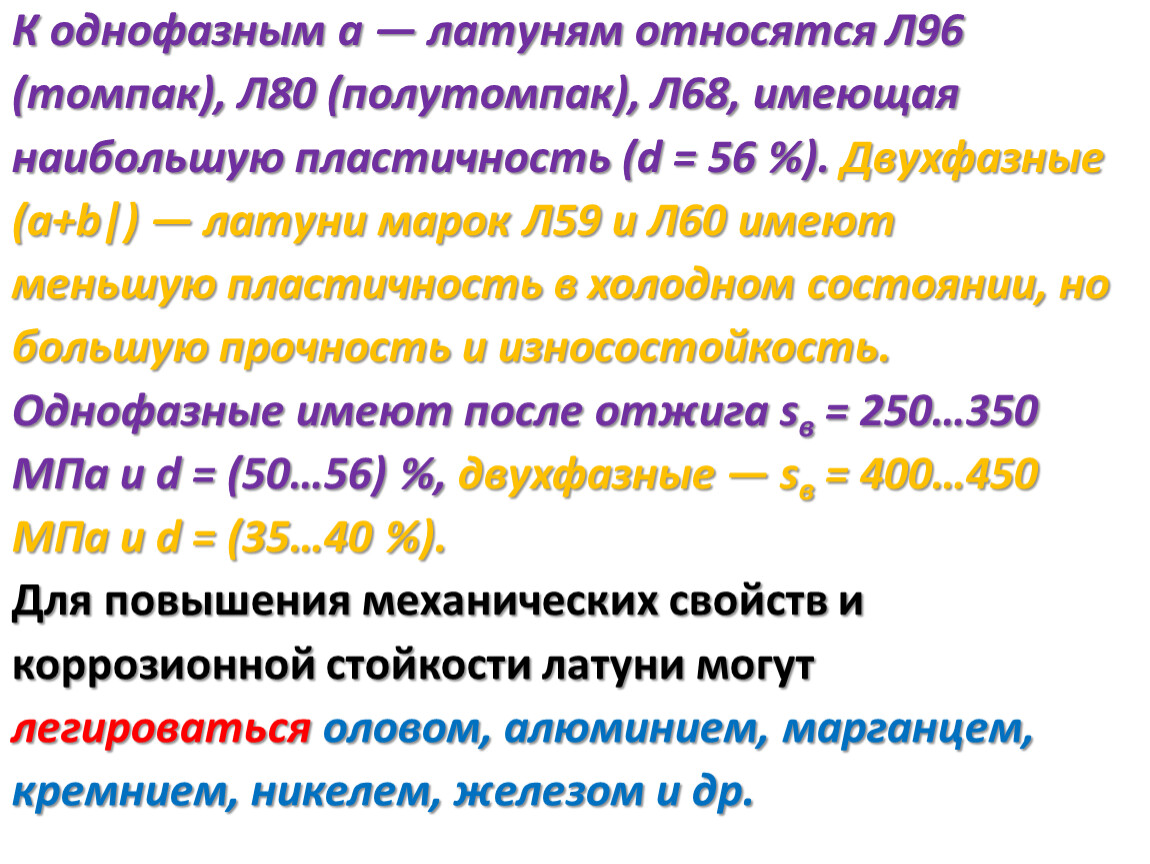

К однофазным a — латуням относятся Л96
(томпак), Л80 (полутомпак), Л68, имеющая
наибольшую пластичность (d = 56 %). Двухфазные
(a+b|) — латуни марок Л59 и Л60 имеют
меньшую пластичность в холодном состоянии, но
большую прочность и износостойкость.
Однофазные имеют после отжига sв = 250…350
МПа и d = (50…56) %, двухфазные — sв = 400…450
МПа и d = (35…40 %).
Для повышения механических свойств и
коррозионной стойкости латуни могут
легироваться оловом, алюминием, марганцем,
кремнием, никелем, железом и др.

Введение легирующих элементов (кроме никеля)
уменьшает растворимость цинка в меди и
способствует образованию b|- фазы, поэтому такие
латуни чаще двухфазные (a+b|). Никель увеличивает
растворимость цинка в меди, и при достаточном его
содержании латунь из двухфазной становится
однофазной. Свинец облегчает обрабатываемость
резанием и улучшает антифрикционные свойства.
Сопротивление коррозии повышают Al, Zn, Si, Mn, Ni,
Sn.
В морском судостроении применяются оловянистые
”морские” латуни, например, ЛО70-1 (70 % Сu, 1 %
Sn, 29 % Zn). Она используется для изготовления
конденсаторных трубок, деталей теплотехнической
аппаратуры.

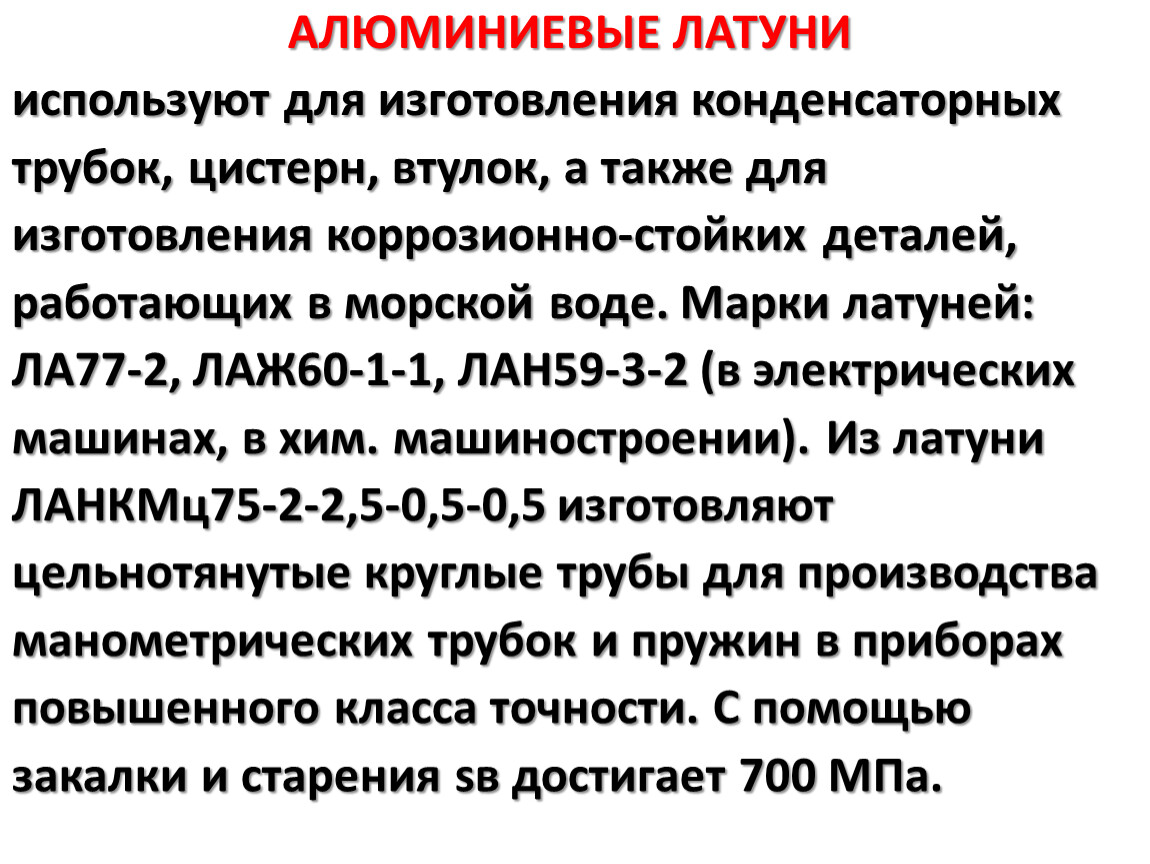

АЛЮМИНИЕВЫЕ ЛАТУНИ
используют для изготовления конденсаторных
трубок, цистерн, втулок, а также для
изготовления коррозионно-стойких деталей,
работающих в морской воде. Марки латуней:
ЛА77-2, ЛАЖ60-1-1, ЛАН59-3-2 (в электрических
машинах, в хим. машиностроении). Из латуни
ЛАНКМц75-2-2,5-0,5-0,5 изготовляют
цельнотянутые круглые трубы для производства
манометрических трубок и пружин в приборах
повышенного класса точности. С помощью
закалки и старения sв достигает 700 МПа.

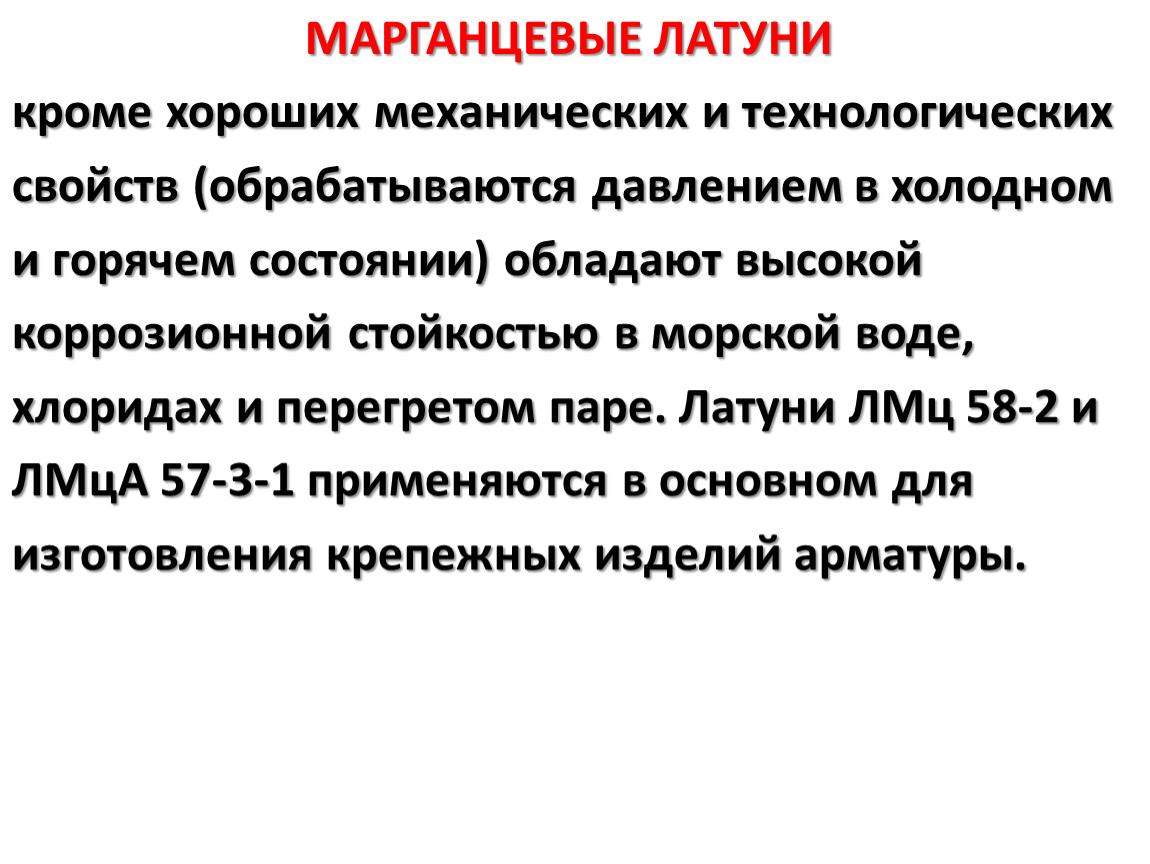

МАРГАНЦЕВЫЕ ЛАТУНИ
кроме хороших механических и технологических
свойств (обрабатываются давлением в холодном
и горячем состоянии) обладают высокой
коррозионной стойкостью в морской воде,
хлоридах и перегретом паре. Латуни ЛМц 58-2 и
ЛМцА 57-3-1 применяются в основном для
изготовления крепежных изделий арматуры.

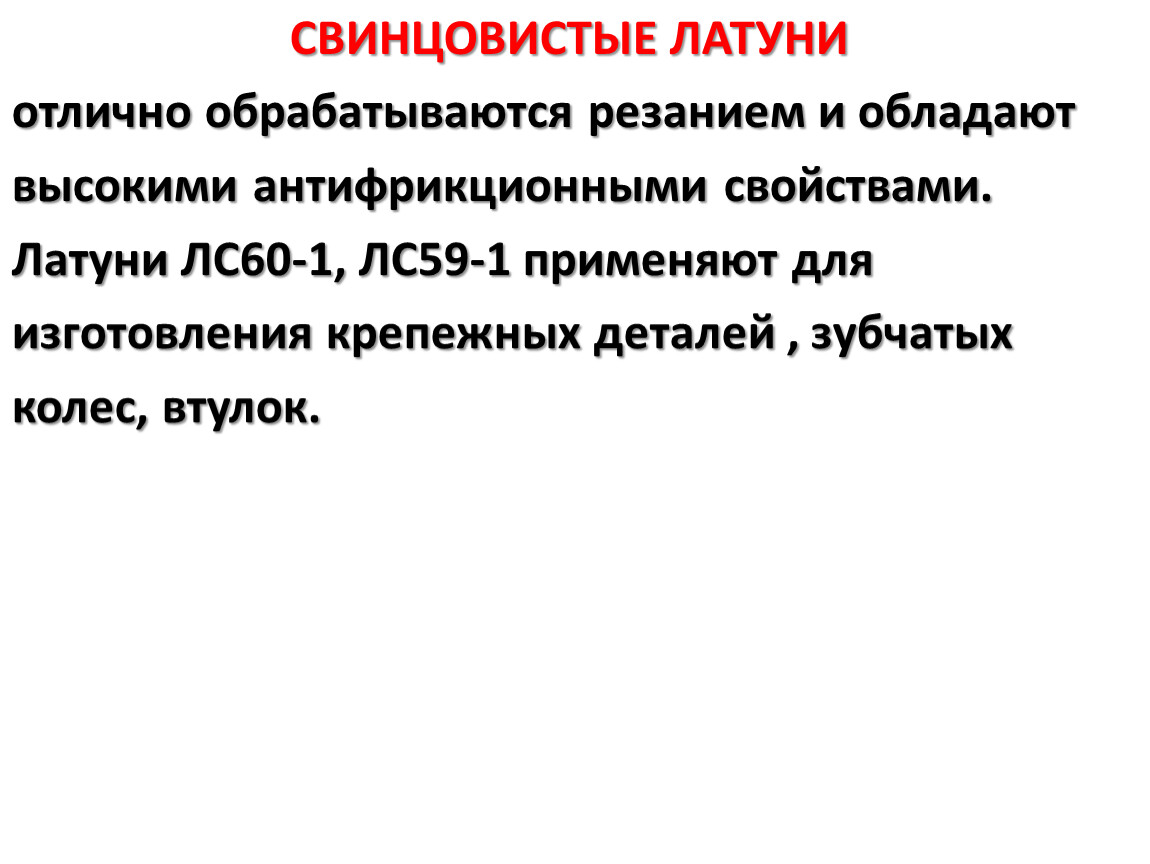

СВИНЦОВИСТЫЕ ЛАТУНИ
отлично обрабатываются резанием и обладают
высокими антифрикционными свойствами.
Латуни ЛС60-1, ЛС59-1 применяют для
изготовления крепежных деталей , зубчатых
колес, втулок.

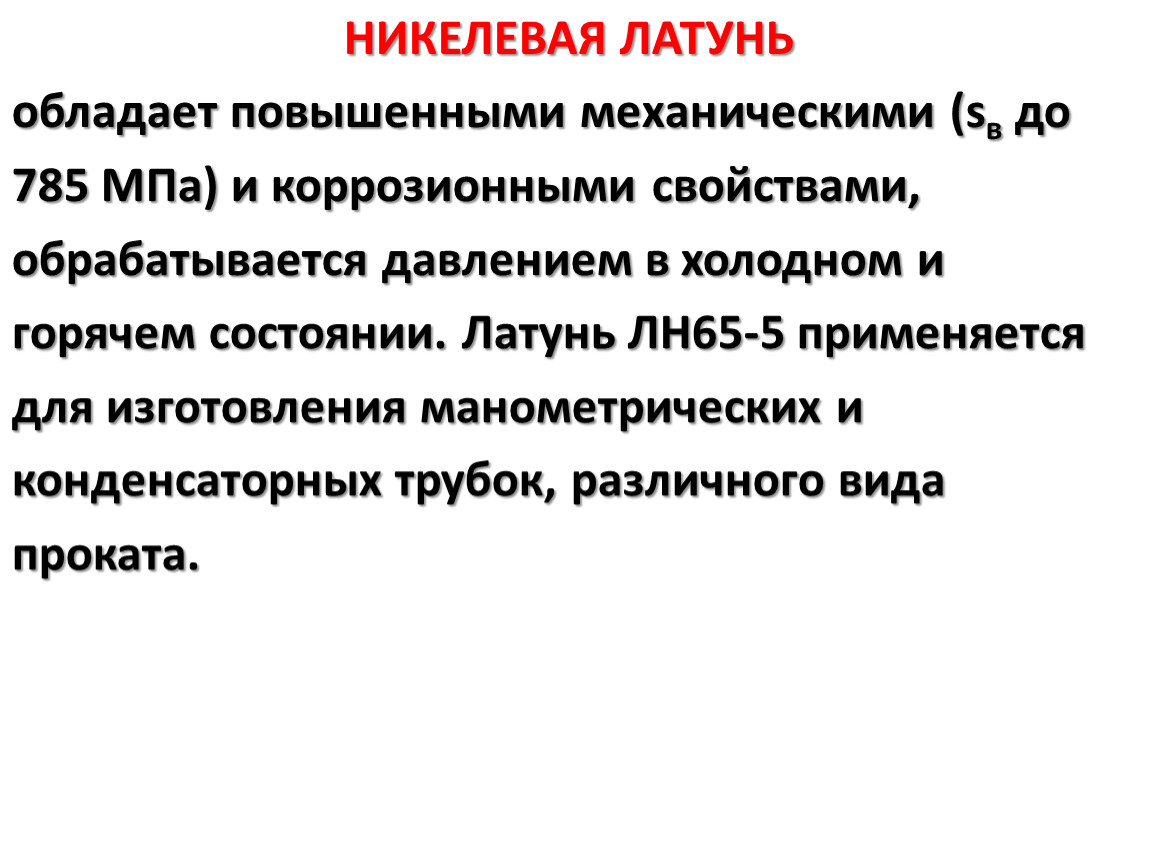

НИКЕЛЕВАЯ ЛАТУНЬ
обладает повышенными механическими (sв до
785 МПа) и коррозионными свойствами,
обрабатывается давлением в холодном и
горячем состоянии. Латунь ЛН65-5 применяется
для изготовления манометрических и
конденсаторных трубок, различного вида
проката.

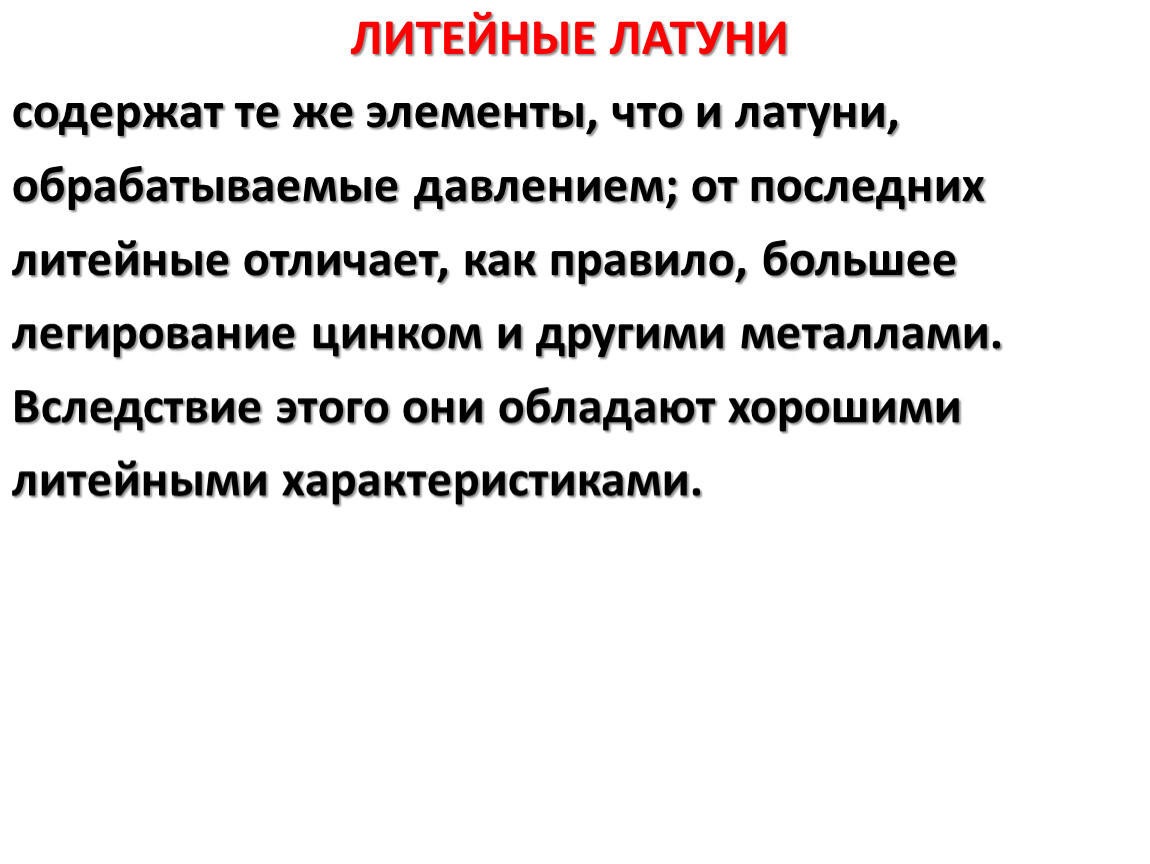

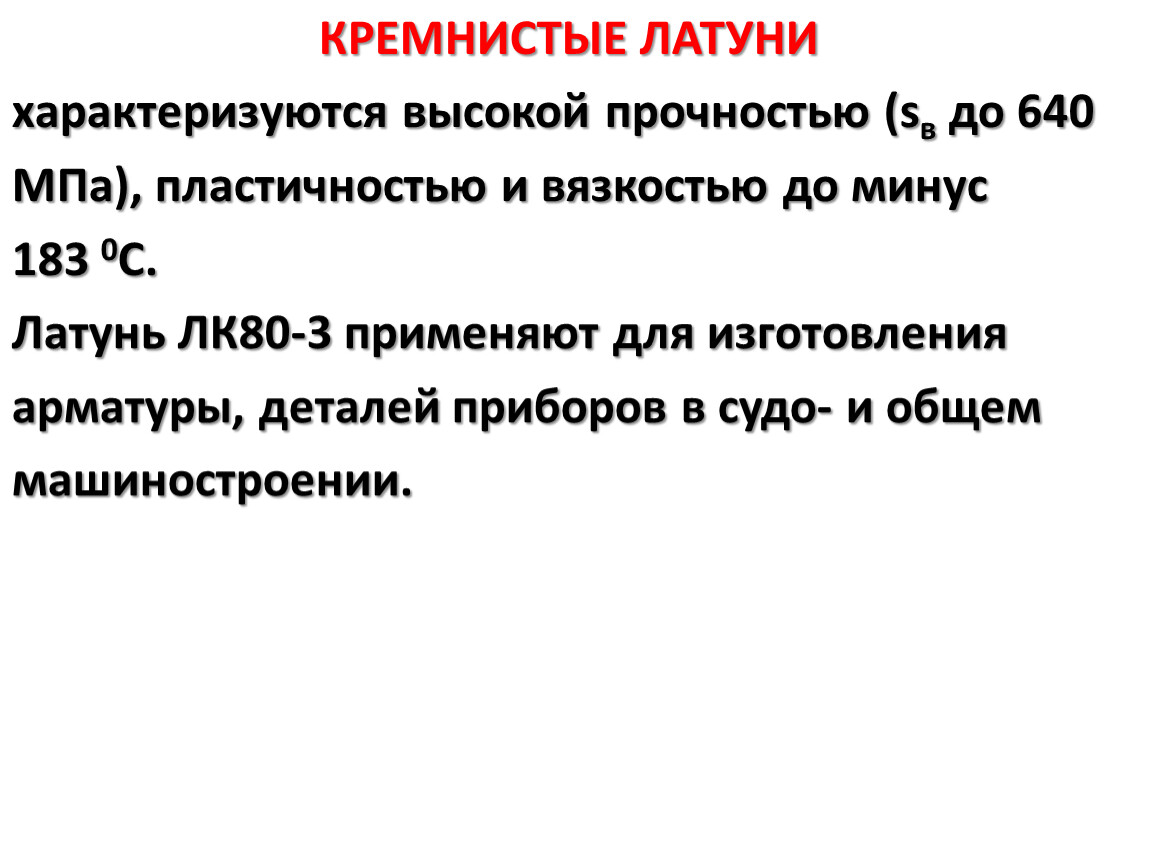

ЛИТЕЙНЫЕ ЛАТУНИ
содержат те же элементы, что и латуни,
обрабатываемые давлением; от последних
литейные отличает, как правило, большее
легирование цинком и другими металлами.
Вследствие этого они обладают хорошими
литейными характеристиками.
