Лекции по дисциплине "Охрана труда" для специальности РГНМ

Лекция № 1

Предмет и задачи дисциплины.

Охрана труда – это отрасль знаний, призванная обеспечить безопасные и безвредные условия труда на производстве. Охрана труда – это система обеспе- чения безопасности жизни и здоровья работающих в процессе трудовой дея- тельности, включающая правовые, социально-экономические, организацион- ные, технические, психофизиологические, санитарно-гигиенические, лечебно- профилактические, реабилитационные и иные мероприятия и средства.

В отличие от многих других дисциплин, в охране труда все термины стандартизированы, что является очень важным при рассмотрении социально- трудовых конфликтов. Следуя этому, далее по тексту будут приводиться оп- ределения распространенных терминов со ссылками на соответствующие до- кументы.

Условия труда – совокупность факторов производственной среды, оказы- вающих влияние на здоровье и работоспособность человека в процессе труда.

Риск - комбинация вероятности наступления вреда и степени тяжести по- следствий вреда.

Безопасные условия труда (безопасность труда) - условия труда, при которых отсутствует воздействие на работающего недопустимого риска.

Безопасность - отсутствие недопустимого риска, связанного с возмож- ностью нанесения вреда. Уровень безопасности считается приемлемым, если обеспечено соблюдение требований нормативных актов по охране труда.

Безопасность производства - оптимальный баланс состояния технологи- ческого процесса, оборудования, рабочих мест и поведения человека, ограни- чивающий воздействие на работающего опасных и вредных производственных факторов.

Опасность –  потенциальный источник вреда.

Опасный производственный фактор – производственный фактор, воздей- ствие которого на работающего в определенных условиях может привести к травме, внезапному резкому ухудшению здоровья или смертельному исходу.

Вредный производственный фактор – производственный фактор, воздейст- вие которого на работающего в определенных условиях может привести к забо- леванию или снижению работоспособности и (или) отрицательному влиянию  на здоровье потомства. В зависимости от уровня и продолжительности воздей- ствия вредный производственный фактор может стать опасным.

Идентификация опасности – установление наличия опасности и опреде- ление ее характеристик.

Профессиональный риск – вероятность повреждения здоровья или утраты трудоспособности либо смерти работающего в результате воздействия вредных и (или) опасных производственных факторов.

В соответствии с определением охрана труда рассматривает вопросы ор- ганизационно-правового регулирования трудовых отношений, нормирования и обеспечения безопасных и безвредных условий труда.

Дисциплина «Охрана труда» состоит из следующих основных разделов:

-       правовые  и организационные основы;

-       производственная санитария и гигиена труда;

-       инженерные основы безопасности производства;

-       основы пожаровзрывобезопасности.

Цель дисциплины – формирование у будущего специалиста «философии безопасности», т.е. мировоззрения о неразрывном единстве эффективной про- фессиональной деятельности, безопасности и защищенности работающих, что гарантирует им сохранение здоровья и работоспособности.

Задачи дисциплины – дать специалистам теоретические знания и практи- ческие навыки, необходимые для реализации следующих направлений деятель- ности:

-       создание комфортного и соответствующего нормативным параметрам состояния рабочих мест на предприятии;

-       разработка и реализация технических и организационных мер защиты работающих от вредных и (или) опасных  производственных факторов;

-       проектирование и эксплуатация техники, технологических процессов и производств  в соответствии с требованиями безопасности;

-       принятие эффективных решений по защите работающих от возможных последствий аварий.

В процессе подготовки по дисциплине будущие специалисты должны приобрести знания научных основ охраны труда, интерес к рационализации производства, творческому решению проблем улучшения условий и безопасно- сти труда на промышленных объектах, без чего невозможна реализация на- правления, провозглашенного в качестве основополагающего для этой области науки – «от техники безопасности к безопасной технике».

Методологической основой дисциплины является научный анализ техно- логического процесса, аппаратурного оформления, условий труда, используемых и получаемых продуктов с точки зрения возможности возникновения в процессе эксплуатации производства вредных и (или) опасных производствен- ных факторов. На основе такого анализа определяются потенциально опасные участки производства, возможные аварийные ситуации и разрабатываются ме роприятия по их предупреждению и ликвидации.

В результате изучения дисциплины студенты должны:

знать

-       концепцию государственного управления охраной труда, основные законодательные, иные нормативные правовые и техниче- ские нормативные правовые акты по гигиене и безопасности труда, производ- ственной санитарии, пожарной безопасности;

-       обязанности и ответственность работодателей и работающих по охране труда;

-       организацию государственного надзора и общественного контроля за охраной труда;

-      систему управления охраной труда на предприятии;

-       организацию работы службы охраны труда на предприятии;

-       вредные и (или) опасные производственные факторы, характерные для конкретного производства;

-       основные требования к производственным помещениям и рабочим  мес-

там;

-       способы защиты от воздействия вредных и (или) опасных    производст-

венных факторов;

-       основные мероприятия по пожарной профилактике, взрывозащите и технические средства пожаротушения.

уметь:

-       организовывать работу по охране труда в рабочей смене, на производст- венном участке, в цехе;

-       осуществлять контроль за соблюдением требований охраны труда, про- мышленной и пожарной безопасности на участке, в цехе;

-       владеть безопасными приемами и методами работы и обучать им рабо- тающих;

-       пользоваться средствами коллективной и индивидуальной защиты от воздействия вредных и (или) опасных производственных факторов, а также средствами пожаротушения;

-       проверять исправность технических средств защиты;

-       проводить расследование несчастных случаев.

Охрана труда является специальной инженерной дисциплиной и базиру- ется на знаниях, полученных студентами, как по специальным, так и по обще- образовательным и техническим дисциплинам.

Лекция № 2

Основные принципы и направления государственной политики в области охраны труда.  Законодательные и иные нормативные правовые акты по охране труда.

Трудовое законодательство и нормативное регулирование вопросов охра- ны труда является важным элементом правового обеспечения социально- экономических отношений в обществе и создания здоровых и безопасных усло- вий труда для работающих членов общества.

Знание основных требований законодательства и других нормативных правовых актов по охране труда и безопасному ведению работ позволяет руко- водителям и специалистам профессионально управлять охраной труда, предот- вращать несчастные случаи на производстве и возникновение профессиональ- ных заболеваний.

Целью государственной политики в области охраны труда является соз- дание условий, обеспечивающих сохранение жизни и здоровья граждан в про- цессе трудовой деятельности.

Основными принципами государственной политики в этой области яв- ляются:

-       приоритет жизни и здоровья работающих по отношению к результатам производственной деятельности;

-      обеспечение гарантий права работающих на охрану труда;

-        установление обязанностей всех субъектов правовых отношений в об- ласти охраны труда, полной ответственности работодателей за обеспечение здоровых и безопасных условий труда;

-        совершенствование правовых отношений и управления в этой сфере, включая внедрение экономического механизма обеспечения охраны труда.

Для достижения поставленной цели государством осуществляется дея- тельность в следующих направлениях:

-       разработка и принятие законодательных и иных нормативных правовых актов по охране труда, технических нормативных правовых актов, содержащих требования охраны труда;

-       разработка и реализация целевых программ по улучшению условий и охраны труда;

-       создание систем управления охраной труда на всех уровнях, обеспечи- вающих профилактическую направленность деятельности в этой сфере;

-       разработка научно обоснованных методов оценок и прогнозирования рисков гибели и травмирования работающих по отраслям и сферам деятельности;

-       экономическое стимулирование создания безопасных условий труда, разработки и внедрения безопасных техники и технологий, производства средств индивидуальной и коллективной защиты работающих;

-       упорядочение предоставления компенсаций по условиям труда;

-       организация научно-исследовательских работ по вопросам безопасности и гигиены труда;

-       обучение и повышение квалификации работающих по вопросам охраны труда, подготовка специалистов по охране труда;

-       повышение ответственности работающих за соблюдение требований охраны труда;

-       обеспечение законных интересов потерпевших от несчастных случаев  на производстве и профессиональных заболеваний, а также членов их семей  на основе обязательного страхования от несчастных случаев на производстве и профессиональных заболеваний;

-       финансовое обеспечение охраны труда;

-       создание условий для социального партнерства в сфере охраны труда, содействие общественному контролю за соблюдением законодательства об охране труда;

-       распространение передового опыта работы по улучшению условий и охраны труда;

-       международное сотрудничество в области охраны труда.

Технические нормативные правовые акты в области охраны труда. Конкретные нормы безопасности, гигиены труда, производственной санитарии  и  пожарной  профилактики  регламентируются  техническими нормативными правовыми актами. К ним относятся технические регламенты, технические кодексы установившейся практики, стандарты, в том числе государственные стандарты, стандарты организаций,  технические   условия,   авиационные   правила, зоогигиенические,  ветеринарные,  ветеринарно-санитарные  нормы   и правила,  санитарные нормы, правила и гигиенические нормативы, нормы и правила пожарной безопасности, государственные  классификаторы технико-экономической    информации,     формы государственных статистических наблюдений и указания по их заполнению и другие документы, утвержденные в порядке, установленном законодательством РФ.

Основные требования охраны труда разработаны в стандартах системы стандартов безопасности труда (ССБТ), которая представляет собой ком- плекс взаимосвязанных стандартов, направленных на обеспечение безопасно- сти труда, сохранение здоровья и работоспособности человека в процессе тру- да.

ГОСТ 12.0.001 «ССБТ. Основные положения» устанавливает назначение, структуру и содержание ССБТ, а также построение, содержание и согласование стандартов в этой системе. Структура обозначения государственных стандартов ССБТ состоит из пяти блоков:

Локальные нормативные правовые акты. Инструкции по охране труда. К локальным нормативным правовым актам относятся внутренние доку- менты, регулирующих производственные отношения и производственную дея- тельность конкретных предприятий, например, коллективные договоры, прави- ла внутреннего трудового распорядка, стандарты предприятий, технологиче- ские регламенты и карты и т.д.

Важнейшими локальными нормативными правовыми актами являются инструкции по охране труда, требования которых направлены на безопасное выполнение соответствующих работ.

Инструкции подготавливаются на основе стандартов безопасности труда, правил и норм безопасности и гигиены труда, соответствующих типовых от- раслевых и межотраслевых инструкций, требований безопасности, изложенных в эксплуатационной и ремонтной документации заводов-изготовителей обору- дования, а также на основе технологической документации предприятия с уче- том конкретных условий производства.

Требования инструкций являются обязательными для работающих, а их невыполнение рассматривается как нарушение трудовой дисциплины.

Работодатель обязан обеспечить всех работающих инструкциями по ох- ране труда и организовать изучение их до начала выполнения трудовых обя- занностей.

Инструкции по охране труда разрабатываются в соответствии с перечнем, составленным службой охраны труда и утвержденным руководителем органи- зации.

Разработка инструкций производится на основании приказов и распоря- жений руководства предприятия, в которых указываются исполнители и сроки выполнения работ.

Инструкции подготавливаются руководителями цехов, участков, отделов, лабораторий и других подразделений предприятия с участием профсоюзов.

Руководство разработкой инструкций возлагается на руководителя орга- низации или его заместителя, в должностные обязанности которого входят во- просы организации охраны труда. В необходимых случаях руководитель пред- приятия привлекает к работе специалистов других подразделений.

Служба охраны труда предприятия осуществляет постоянный контроль за своевременной разработкой, проверкой и пересмотром инструкций, оказывает методическую помощь разработчикам, содействует обеспечению их необходи- мыми документами (правилами, стандартами, типовыми инструкциями и дру- гими техническими нормативными правовыми актами).

При использовании типовых инструкций (без переработки) их необходи- мо переоформить, согласовать и утвердить в соответствии с установленным по- рядком.

Проект инструкции рассматривается службой охраны труда, объектовой пожарной частью, медицинской службой и другими заинтересованными служ- бами и подразделениями, а также профсоюзами предприятия.

После изучения поступивших замечаний и предложений разрабатывается окончательный вариант инструкции, который подписывается руководителем подразделения – разработчика инструкции и представляется на согласование в службу охраны труда, профсоюзному комитету, а также при необходимости другим заинтересованным подразделениям (по усмотрению службы охраны труда).

Утверждение инструкции осуществляется руководителем предприятия или его заместителем, в должностные обязанности которого входят вопросы организации охраны труда, либо приказом. Инструкция вводится в действие с момента утверждения либо со дня, указанного в приказе. Инструкции должны быть введены в действие только после обучения работников и до внедрения со- ответствующего технологического процесса или ввода в эксплуатацию нового оборудования.

Каждой инструкции присваивается наименование и обозначение (регист- рационный номер по предприятию). В наименовании указывается, для какой профессии или вида работ она предназначена (например, инструкция по охране труда для токаря, инструкция по охране труда при работе на высоте и т.п.).

Требования инструкции излагаются в соответствии с последовательно- стью технологических процессов и с учетом условий, в которых выполняется эта работа.

Инструкция должна содержать следующие главы:

♦     общие требования по охране труда;

♦     требования по охране труда перед началом работы;

♦     требования по охране труда при выполнении работы;

♦     требования по охране труда по окончании работы.

♦     требования по охране труда в аварийных ситуациях;

В необходимых случаях в инструкцию могут включаться дополнительные главы.

Текст инструкции должен быть кратким, четким, не допускающим раз- личных толкований. Используемые в инструкции термины должны соответст- вовать общепринятой терминологии, а в случае применения специфических терминов приводят их определения с соответствующими пояснениями.

Инструкции подвергаются периодической проверке для определения их соответствия действующим требованиям охраны труда и решения вопроса о необходимости их пересмотра. Проверка инструкций проводится не реже одно- го раза в пять лет, а инструкций для профессий и работ с повышенной опасно- стью - не реже одного раза в три года. Если в течение указанных сроков усло- вия труда на предприятии и требования документов, использованных при со- ставлении инструкции, не изменились, то приказом по предприятию действие инструкции продлевается на следующий срок, о чем делается запись или ста- вится штамп «Срок действия продлен. Приказ от _ №         » на первой странице инструкции. До истечения сроков, указанных выше, инструкции пересматри- ваются в случаях:

♦     введения новых или внесения изменений и дополнений в нормативные правовые акты по охране труда;

♦     внедрения новой техники и технологии;

♦     возникновения аварийной ситуации или травмирования работников, вы- звавших необходимость изменения инструкции;

♦     изменения технологического процесса или условий работы, а также при применении новых видов оборудования, материалов, аппаратуры и инструмента. В последнем случае пересмотр инструкций производится до введения изме- нений.

Порядок оформления, согласования и утверждения пересмотренных ин- струкций такой же, как и для вновь разработанных.

Утвержденные инструкции регистрируются службой охраны труда пред- приятия в специальном журнале и выдаются руководителям подразделений под их личную роспись с регистрацией в журнале.

У руководителя подразделения должен храниться комплект действующих инструкций по охране труда по всем профессиям и видам работ в подразделе- нии, а также перечень этих инструкций, утвержденный руководителем пред- приятия или его заместителем. У руководителя участка (мастера, прораба и т.д.) должен быть в наличии утвержденный перечень и комплект действующих ин- струкций для работников всех профессий и по всем видам выполняемых на данном участке работ.

Отмененные инструкции служба охраны труда предприятия изымает. Инструкции выдаются работникам под роспись в личной карточке    инструктажа, либо вывешиваются на рабочих местах и участках, либо хранятся в определенном месте, доступном для работника.

Лекция № 3

Организация государственного управления, надзора и контроля за охраной труда. Общественный контроль. Обязанности работодателей и производственного персонала в области охраны труда.

Департамент государственной инспекции труда (далее – Департамент) является государственным органом надзора и контроля за соблюдением зако- нодательства о труде и нормативных правовых актов по охране труда. Депар- тамент возглавляет директор, который одновременно является

Основными задачами Департамента являются:

-       осуществление государственного надзора и контроля за соблюдением законодательства о труде;

-       координация деятельности органов государственного надзора и контро- ля, а также общественного контроля по вопросам соблюдения законодательства о труде и охране труда;

-       выявление и пресечение нарушений законодательства о труде;

-       обобщение практики применения законодательства о труде и обеспече- ние единообразного его применения;

-       содействие овладению работодателями и работающими знаниями зако- нодательства о труде и др.

-       осуществление специальных (регулирующих, контрольных, надзорных, исполнительных и других) функций в области промышленной и технической безопасности, безопасной перевозки опасных грузов, охраны и рационального использования недр;

-       предупреждение техногенных аварий и травматизма на опасных произ- водственных и других объектах повышенной опасности;

-       регулирование деятельности организаций по обеспечению безопасного ведения работ, противоаварийной устойчивости производств и объектов;

-       выполнение иных задач по поручению МЧС.

В соответствии с задачами Департамент осуществляет в установленном порядке государственный надзор за:

-       производствами и объектами, на которых возможно образование взры- воопасных сред (смесь газов, паров, пыли с воздухом и другими окислителями, веществ, склонных к взрывчатому превращению или разложению), а также производствами и объектами с вредными веществами;

-       оборудованием и системами газоснабжения, магистральными газонеф- тепродуктопроводами, подземными хранилищами газа;

-       металлургическими (сталеплавильными, литейными, трубными, про- катными) производствами;

-       горными работами, в том числе проводимыми в целях, не связанных с добычей полезных ископаемых; подземными и гидротехническими сооруже- ниями; работами по геологическому изучению недр (поиск и разведка место- рождений полезных ископаемых), разработкой месторождений полезных иско- паемых, в том числе добычей нефти и газа; переработкой минерального сырья;

-       охраной недр и их рациональным использованием при добыче полезных ископаемых, а также в целях, не связанных с их добычей, в том числе при строительстве метрополитенов;

-        подъемными сооружениями и машинами, паровыми и водогрейными котлами, сосудами, работающими под давлением, трубопроводами пара и горя- чей воды, продукцией для потенциально опасных производств, объектов;

-      перевозкой грузов автомобильным, воздушным и речным транспортом;

-        геолого-маркшейдерским обеспечением при поисках, разведке и разра- ботке месторождений полезных ископаемых, использованием недр в целях, не связанных с добычей, в том числе при строительстве метрополитенов и тонне- лей различного назначения и других подземных объектов;

-       производством работ на объектах, осуществляющих утилизацию бое- припасов;

-       промышленными взрывчатыми материалами и пиротехническими изделиями, их разработкой, изготовлением, переработкой, использованием и реализацией, в том числе за взрывчатыми веществами, полученными в результате утилизации боеприпасов, транспортировкой взрывчатых материалов.

Белстандарт проводит надзор и контроль за соблюдением стандартов безопасности труда при проектировании и изготовлении продукции производ- ственного назначения, а также за соблюдением установленных требований безопасности при эксплуатации оборудования и ведении технологических про- цессов.

Госэнергонадзор является республиканским органом государственного управления в сфере энергосбережения и государственного надзора за рацио- нальным использованием топлива, электрической и тепловой энергии. Кроме того, он проводит надзор за соблюдением требований безопасности при экс- плуатации электрических и теплоиспользующих установок.

Госстройнадзор осуществляет надзор за соблюдением ТКП, СНиП, СНБ, методических пособий и указаний, руководящих документов и других норма- тивных технических правовых актов, как на стадии проектирования, так и при строительстве объектов хозяйственной деятельности. Госстройнадзор контро- лирует соблюдение установленного порядка расследования причин аварий и разрушений зданий, сооружений, а также участвует в работе комиссий по рас- следованию причин этих происшествий.

Саннадзор осуществляет государственный надзор за соблюдением нани- мателями, должностными лицами и гражданами санитарно-гигиенических и са- нитарно-эпидемиологических правил и норм.

Система пожарной безопасности в республике состоит из комплекса со- циальных, организационных, научно-технических и правовых мер, а также сил и средств пожарной службы, направленных на предупреждение и ликвидацию пожаров.

Систему органов государственного пожарного надзора возглавляет Главный государственный инспектор республики по пожарному надзору – первый заместитель Министра по чрезвычайным ситуациям.

Государственная экспертиза условий труда контролирует правильность применения Списков производств, работ, профессий, должностей и показате- лей, дающих право на пенсию за работу с особыми условиями труда, установ- ления доплат за работу во вредных и (или) опасных условиях труда, а также ка- чество проведения аттестации рабочих мест по условиям труда.

Ведомственный контроль за безопасностью производства проводится со- ответствующими министерствами, ведомствами, концернами, в которых преду- смотрены штатным расписанием службы (отделы) охраны труда.

Важным элементом функционирования государственного механизма кон- троля за соблюдением норм охраны труда на рабочих местах является общест- венный контроль.

 «О профессиональных союзах» общественный контроль за соблюдением зако- нодательства о труде возложен на профсоюзы. На предприятиях, в учреждениях и организациях, где отсутствуют профсоюзные организации, собранием трудового коллектива могут избираться уполномоченные по вопросам охраны труда.

Обязанности работодателей и производственного персонала в области охраны труда. Обязанности работающих по охране труда. Согласно ТК на работодателя возлагаются обязанности по созданию работникам здоровых и безопасных условий труда, внедрению новейших средств и технологий, обеспечивающих соблюдение санитарно-гигиенических норм и требований стандартов по охране труда. Работодатель обязан обеспечить:

-       безопасность при эксплуатации производственных зданий и сооруже- ний, оборудования, технологических процессов и применяемых в производстве материалов и химических веществ, в также  эффективную  эксплуатацию средств защиты;

-       условия труда на каждом рабочем месте, соответствующие требованиям техники безопасности и производственной санитарии, установленным нормативными правовыми актами. При отсутствии в нормативных правовых актах требований, обеспечивающих безопасные условия труда, работодатель самостоятельно принимает необходимые меры по обеспечению безопасных условий труда;

-       организацию в соответствии с установленными нормами санитарно- бытового обеспечения, медицинского и лечебно-профилактического обслуживания;

-       режим труда и отдыха, установленный законодательством, коллективным договором, соглашением, трудовым договором;

-       выдачу работающим, занятым на производстве с вредными и (или) опасными условиями труда, а также на работах, связанных с загрязнением или выполняемых в неблагоприятных температурных условиях, специальной одежды, специальной обуви и других необходимых средств индивидуальной защиты, смывающих и обезвреживающих средств в соответствии с установленными нормами;

-       постоянный контроль за уровнями опасных и вредных производствен- ных факторов;

-       проведение аттестации рабочих мест по условиям труда; подготовку (обучение), инструктаж, повышение квалификации и проверку знаний работающих по вопросам охраны труда;

-       проведение обязательных предварительных (при поступлении на работу) и периодических в течение трудовой деятельности медицинских осмотров работников;

-       информирование работающих о состоянии условии и охраны труда на рабочем месте, о существующем риске повреждения здоровья и полагающихся средствах индивидуальной защиты, компенсациях по условиям труда;

-       расследование и учет несчастных случаев на производстве, профессиональных заболеваний, аварий, разработку и реализацию мер по их профилактике;

-       возмещение вреда, причиненного жизни и здоровью работающих, в том числе выплату единовременного пособия работнику, утратившему трудоспособность;

-       пропаганду и внедрение передового опыта безопасных методов и приемов труда и сотрудничество с работниками, их полномочными представителями в сфере охраны труда;

-       выделение в необходимых объемах финансовых средств, оборудования и материалов для осуществления предусмотренных коллективными договорами, соглашениями мероприятий по профилактике производственного травматизма и профессиональных заболеваний, улучшению условий труда, санитарно- бытового обеспечения, медицинского и лечебно-профилактического обслуживания работников;

-       назначение должностных лиц, ответственных за организацию охраны труда;

-       постоянный контроль за соблюдением нормативных правовых актов по охране труда;

-       беспрепятственный допуск представителей соответствующих органов, имеющих на то право, к проведению проверки, предоставление сведений по охране труда по вопросам их компетенции.

В свою очередь работающий обязан:

-       соблюдать требования соответствующих инструкций, правил и других нормативных правовых актов по охране труда, безопасной эксплуатации машин, оборудования и других средств производства, а также правил поведения на территории предприятия, в производственных, вспомогательных и бытовых помещениях;

-       выполнять нормы и обязательства по охране труда, предусмотренные коллективным договором, соглашением, трудовым договором и правилами внутреннего распорядка;

-       правильно использовать предоставленные ему средства индивидуальной защиты, а в случае их отсутствия незамедлительно уведомить об этом непосредственного руководителя;

-       проходить в установленном порядке предварительные, периодические и внеочередные (при ухудшении состояния здоровья) медицинские осмотры, обучение, переподготовку, стажировку, инструктаж, повышение квалификации и проверку знаний по вопросам охраны труда;

-       оказывать содействие и сотрудничать с нанимателем в деле обеспечения здоровых и безопасных условий труда, немедленно сообщать непосредственному руководителю о несчастном случае, происшедшем на производстве, а также о ситуациях, которые создают угрозу здоровью и жизни для него или окружающих людей.

Круг функциональных обязанностей, которые должен выполнять каждый работник, определяется квалификационными справочниками, утвержденными в установленном порядке, соответствующими техническими правилами, должностными инструкциями и другими нормативными актами, а также трудовым договором с работником. Основные обязанности производственного персонала конкретизируются в их должностных и рабочих инструкциях.

Организация производственного контроля за состоянием охраны труда.  Ежедневный контроль за состоянием охраны труда проводится руководителем структурного подразделения (мастером, начальником смены, механиком и т.д.) с участием общественного инспектора профсоюза. При этом проверяются:

♦      состояние рабочих мест, проходов, переходов, проездов;

♦      безопасность технологического оборудования, оснастки и инструмента, грузоподъемных и транспортных средств;

♦      исправность вентиляционных систем и установок;

♦      наличие инструкций по охране труда и соблюдение их работающими;

♦        соблюдение работающими требований безопасности при выполнении работ;

♦      наличие и правильное использование средств индивидуальной защиты;

♦       выполнение мероприятий по устранению нарушений, выявленных предыдущими проверками и т.п.

Ежемесячный контроль проводится начальником цеха с участием общественного инспектора профсоюза, руководителей служб цеха и представителя службы охраны труда.

При этом проверяются:

♦     организация и результаты ежедневного контроля;

♦     выполнение планов мероприятий по охране труда разных уровней;

♦     выполнение приказов и распоряжений руководителя организации, представлений общественных инспекторов профсоюза по охране труда, мероприятий по документам расследования несчастных случаев на производстве и профзаболеваний;

♦     исправность и соответствие производственного оборудования, транспортных средств и технологических процессов требованиям охраны труда;

♦     соблюдение работающими правил, норм и инструкций по охране труда;

♦     соблюдение графиков планово-предупредительного ремонта (ППР) оборудования;

♦     состояние рабочих мест, проходов, проездов, переходов и прилегающей к цеху территории;

♦     своевременность и качество проведения инструктажей работающих по охране труда;

♦     соблюдение установленного режима труда и отдыха, трудовой дисциплины и т.п.

Результаты проведения ежедневных и ежемесячных проверок заносятся в соответствующие журналы, в которых указываются мероприятия, назначаются их исполнители и сроки выполнения.

Ежеквартальный контроль проводится руководителем организации (его заместителями) с участием руководителей служб и общественного инспектора по охране труда. Проверяются организация и выполнение мероприятий ежемесячного и ежеквартального контроля, своевременность проведения аттестации рабочих мест по условиям труда и другие вопросы гигиены, безопасности труда, пожарной профилактики.

Результаты ежеквартальных проверок оформляются актом, в котором указываются обнаруженные недостатки и меры по их устранению.

Проведение ежемесячного и ежеквартального контроля рекомендуется осуществлять в установленные приказом руководителя Дни охраны труда.

Гарантии и права работающих на охрану труда. Охрана труда женщин. Ответственность за нарушение законодательства по охране труда.

Согласно ТК РФ каждый работающий имеет право на:

-       рабочее место, соответствующее требованиям по охране труда;

-       обучение (инструктирование) безопасным методам и приемам труда;

-       обеспечение необходимыми средствами коллективной и индивидуальной защиты, санитарно-бытовыми помещениями, устройствами;

-       получение от работодателя достоверной информации о состоянии условий и охраны труда на рабочем месте, а также о средствах защиты от воздействия вредных и (или) опасных производственных факторов;

-       отказ от выполнения порученной работы в случае возникновения непосредственной опасности для жизни и здоровья его и окружающих до устранения этой опасности, а также при непредставлении ему средств индивидуальной защиты, непосредственно обеспечивающих безопасность труда.

Для реализации права работающих на охрану труда государство    обеспечивает организацию охраны труда, осуществление государственного надзора и контроля за соблюдением законодательства по охране труда и ответственность за нарушение требований законодательства.

При отказе работающих от выполнения порученной работы в случае возникновения непосредственной опасности для жизни и здоровья его и окружающих; непредставления необходимых средств индивидуальной защиты, непосредственно обеспечивающих безопасность труда; приостановления и запрещения проведения работ специально  уполномоченными  государственными органами надзора и контроля работнику до устранения нарушений или до создания нового рабочего места должна быть предоставлена другая работа, соответствующая его квалификации, либо, с его согласия, работа с оплатой не ниже среднего заработка по прежней работе на срок до одного месяца. При необходимости работодатель обязан за счет собственных средств обеспечить обучение работника новой профессии (специальности) с сохранением ему на период переподготовки среднего заработка.

В случае ухудшения состояния здоровья работающего, обусловленного условиями труда, потери трудоспособности в связи с несчастным случаем на производстве или профессиональным заболеванием работодатель обязан предоставить ему работу в соответствии с медицинским заключением или обеспечить за счет собственных средств приобретение новой квалификации (специальности) с сохранением среднего заработка на период переподготовки, а при необходимости – реабилитацию.

Ответственность за нарушение законодательства по охране труда. Должностные лица, виновные в нарушении законодательства  и правил  по охране труда, в невыполнении обязательств по коллективным договорам и соглашениям по охране труда или воспрепятствовании деятельности профсоюзов, несут ответственность, установленную законодательством. Ответственность может быть дисциплинарной, административной, материальной и уголовной.

В качестве дисциплинарной ответственности за нарушение трудовой дисциплины, в том числе норм по охране труда, работодатель может применять следующие дисциплинарные взыскания: замечание, выговор, увольнение. Работник может быть уволен по инициативе работодателя в соответствии ТК РФ за однократное грубое нарушение правил охраны труда, повлекшее увечье или смерть других работников.

Работники отдельных отраслей экономической деятельности за наруше- ния требований охраны труда несут ответственность в соответствии с уставами (положениями) о дисциплине.

За причинение работодателю имущественного ущерба в результате нарушений требований охраны труда работник, независимо от привлечения его к дисциплинарной или уголовной ответственности.

Если же в нарушениях законодательства о труде и правил по охране труда имеются признаки состава преступления, виновный, независимо от того, наложено ли на него дисциплинарное взыскание, может быть привлечен и к уголов- ной ответственности.

Полное или частичное лишение нарушителя премий не является мерой дисциплинарной ответственности и может применяться одновременно с при- влечением его к той или иной ответственности.

Административная ответственность заключается в наложении штрафов на должностных лиц, виновных в нарушении законодательства о труде. На них может быть наложен штраф в размере до 20 базовых величин. Работодатели (юридические лица) за указанные нарушения могут быть подвергнуты штрафу в размере до 350 базовых величин.

Административная ответственность также установлена за нарушение санитарных норм, правил и гигиенических нормативов, нарушение правил и норм радиационной безопасности, нарушение правил пользования электрической или тепловой энергией, нарушение правил эксплуатации тепловых сетей, нарушение правил эксплуатации электрических или тепловых установок, нарушение требований по безопасному ведению работ, нарушение законодательства о пожарной безопасности.

Административная ответственность также предусмотрена за нарушение порядка представления информации об авариях зданий и сооружений и их расследованиях, непредставление сведений об авариях на опасных производственных объектах, нарушение порядка приемки в эксплуатацию объектов строительства, воспрепятствование проведению проверки, ревизии, экспертизы, неповиновение законному распоряжению или требованию должностного лица при исполнении им служебных полномочий, оскорбление должностного лица при исполнении им служебных полномочий и др.

В зависимости от характера правонарушений КоАП предусматриваются различные меры ответственности, как для физических, так и для юридических лиц.

Административные взыскания налагаются уполномоченными государственными органами и должностными лицами, которым предоставлено такое право. Основанием для наложения взысканий являются протоколы об административных правонарушениях, которые составляются уполномоченными долж- ностными лицами, указанными в законодательных актах.

Материальная ответственность возникает, если по вине должностного лица предприятие (учреждение) понесло материальный ущерб из-за нарушения норм и требований охраны труда. Материальный ущерб возникает, если в результате несчастного случая или профзаболевания предприятие обязано выплатить  пострадавшему,  родственникам, органам  социального  страхования определенную сумму. Эта денежная сумма частично или полностью может быть взыскана с виновных должностных лиц.

Кроме материальной ответственности виновных должностных лиц предусмотрена также ответственность предприятия (учреждения, организации). За невыполнение требований законодательства об охране труда и предписаний государственных органов надзора и контроля на предприятие налагаются штрафы, размер и порядок наложения которых определяется законодательством.

Уголовная ответственность за конкретные преступления по охране труда. Должностные лица, в зависимости от тяжести последствий допущенного нарушения, наказываются лишением свободы, или исправительными работами, или штрафом, или освобождением от должности. Меру наказания за уголовно наказуемые деяния определяет суд.

Например, должностные лица, ответственные за соблюдение правил охраны труда, при их нарушении, повлекшем по неосторожности:

♦           профессиональное заболевание либо причинение тяжкого телесного повреждения, наказываются штрафом, или исправительными работами на срок до двух лет, или ограничением свободы на срок до трех лет, или лишением свободы на тот же срок с лишением права занимать определенные должности или заниматься определенной деятельностью, или без лишения;

♦           смерть человека либо причинение тяжкого телесного повреждения двум и более лицам, наказываются ограничением свободы на срок до пяти лет, или лишением свободы на тот же срок с лишением права занимать определенные должности, или заниматься определенной деятельностью, или без лишения;

♦       смерть двух и более лиц наказываются лишением свободы на срок от трех до семи лет с лишением права занимать определенные должности, или заниматься определенной деятельностью, или без лишения.

Нарушение правил пожарной безопасности, так же как и нарушение правил производственно-технической дисциплины, пожарной безо- пасности на взрывоопасных предприятиях или во взрывоопасных цехах, влечет за собой наказание виновных лишением свободы до семи лет.

Лекция № 4

Система управления охраной труда на предприятии. Организация службы охраны труда на предприятии.

Управление охраной труда - это планомерный процесс воздействия на систему «человек - машина - производственная среда» для получения заданных значений совокупности показателей, характеризующих состояние условий труда.

Управление охраной труда, как и любой другой деятельностью, предполагает осуществление последовательности действий для достижения поставленных целей. В теории управления они определяются как функции управления.

Система управления охраной труда (СУОТ) – целевая подсистема в системе управления предприятием любой отрасли промышленности. В СУОТ, как и в любой другой системе управления, определяются основные функции и задачи, структура информационных и управленческих связей, формы учетных и отчетных документов и т.д. Она используется для разработки и внедрения политики организации в области охраны труда, а также управления рисками в этой сфере.

В руководстве по СУОТ труда описываются ключевые элементы и взаимодействие различных частей системы. Оно может быть   сборником  процедур и других документов либо частью документации по системе управления охраной труда.

Процедуры содержат письменно оформленную базу управления и определяют, каким образом должны выполняться операции. Процедуры подразделяются на общесистемные и специальные. Общесистемные процедуры едины для всех систем управления (обучение, информирование, управление документацией, внутренние проверки, проведение мониторингов, аудитов, анализа со стороны руководства). Специальные – рассматривают управление отдельными операциями (идентификация опасностей, оценка риска, расследование частных случаев и профессиональных заболеваний, инцидентов и аварий на производственных объектах). Процедуры в СУОТ оформляются в виде положений, стандартов предприятий, инструкций или других документов.

Рабочие инструкции занимают подчиненное положение по отношению к процедурам и предназначены для работающих, выполняющих конкретные задачи (инструкции по охране труда, технологические инструкции, схемы процессов, эскизы, рисунки, серии фотографий или других иллюстраций, таблицы, графики и т.п.).

Записи и сопутствующая документация включает такие документы, как результаты мониторинга, аудитов, отчеты о техническом обслуживании, запи- си, журналы и т.п. В отличие от документов записи не могут быть изменены. Записи могут включать регистрационные данные, результаты измерений, удостоверения, протоколы, списки посещаемости занятий по охране труда,  результаты тестирования и проверки знаний, резюме и интервью с работающими, сведения в контрольных листах и т.п.

Задачи и функции управления охраной труда. Конечная и промежуточные цели СУОТ, т.е. устранение или максимальное снижение уровня рисков достигаются решением следующих задач управления:

♦       обеспечение соблюдения работающими требований безопасности и гигиены труда;

♦      профессиональный отбор работников по отдельным специальностям;

♦       обеспечение безопасности производственных процессов, оборудования, оснастки и инструмента;

♦      нормализация условий производственной среды и трудового процесса;

♦      санитарно-бытовое обслуживание работников;

♦       защита работающих от воздействия неблагоприятных факторов производственной среды и трудового процесса;

♦      предоставление компенсаций и льгот работающим за работу во вредных и (или) опасных условиях труда.

Соблюдение работающими требований безопасности и гигиены труда

обеспечивается:

-       проведением вводного, первичного, повторных,  внеплановых, целевых и иных инструктажей по охране труда;

-       обучением и повышением квалификации работающих по вопросам охраны труда;

-   проверкой знаний по охране труда руководителей, специалистов и других работающих;

-       воспитанием у работающих ответственного отношения к собственной безопасности и безопасности окружающих;

-       созданием обстановки непримиримого отношения к нарушениям требований охраны труда;

-       пропагандой охраны труда в организации;

Профессиональный отбор работников по отдельным специальностям реализуется:

-       отбором при приеме на работу по профессиональным требованиям, полу и возрасту;

-       проведением предварительных (при поступлении на работу) и периодических медицинских осмотров для определения пригодности к работе по состоянию здоровья;

-       отбором поступающих на работу по психофизиологическим  требованиям;

Обеспечение безопасности производственного оборудования, оснастки и инструмента осуществляется:

-       применением и изготовлением производственного оборудования, оснастки и инструмента, отвечающих требованиям охраны труда;

-       модернизацией эксплуатируемого производственного оборудования, оснастки и инструмента;

-       изъятием из эксплуатации производственного оборудования оснастки и инструмента, не отвечающих требованиям охраны труда;

-       проведением технических осмотров, освидетельствований, испытаний и диагностики производственного оборудования;

-       проведением ремонтно-профилактического обслуживания производственного оборудования;

-       организацией надзора за производственными объектами повышенной опасности.

Безопасность производственных процессов обеспечивается:

-       применением и внедрением новых безопасных и безвредных технологических процессов;

-       приведением действующих технологических процессов в соответствие с требованиями стандартов, норм и правил по охране труда и другой нормативно-технической документации по безопасности труда;

-       заменой несовершенных (с точки зрения охраны труда) технологических процессов;

-       механизацией и автоматизацией тяжелых, опасных и ручных работ, а также внедрением дистанционного управления и наблюдения за технологическими процессами, рациональным размещением рабочих мест, производственного оборудования, в том числе в изолированных помещениях и на открытых площадках;

-       включением  требований  безопасности  в  технологическую документацию;

Пожарная безопасность обеспечивается:

- установлением и соблюдением противопожарного режима на предприятии;

-                      проведением занятий с работающими по пожарно-техническому минимуму и инструктажей по пожарной безопасности;

-       обеспечением надзора за состоянием пожарной безопасности; организа- цией работы пожарно-технической комиссии, добровольных пожарных дружин и боевых расчетов;

-       проведением смотров противопожарного состояния объектов; Для безопасной перевозки опасных грузов проводится:

-       проверка знаний водителей и специалистов по вопросам охраны труда,

-       стажировка водителей перед допуском к самостоятельной работе;

-       назначение лица, ответственного за перевозку опасных грузов;

-       регистрация в органах Госпромнадзора транспортных средств;

-       установление порядка ликвидации инцидентов и аварий при перевозке опасных грузов;

Обеспечение безопасности зданий и сооружений осуществляется:

-       использованием и строительство производственных зданий и сооруже- ний, отвечающим требованиям охраны труда;

-       реконструкцией  эксплуатируемых  производственных  зданий сооружений;

-       выводом из эксплуатации зданий и сооружений, не отвечающих   требованиям охраны труда;

-       проведением периодических и внеплановых технических осмотров зда- ний и сооружений;

-       проведением регламентно-профилактических и неотложных ремонтных работ;

Нормализация условий производственной среды и трудового процесса обеспечивается:

-       созданием и поддержанием на рабочих местах оптимальных и допустимых условий труда;

-       установлением постоянного контроля уровней вредных и (или) опасных производственных факторов на рабочих местах;

-       паспортизацией  санитарно-технического  состояния   условий охраны труда в производственных подразделениях;

-       аттестацией рабочих мест по условиям труда;

-       рационализацией рабочих мест для достижения на них оптимальных условий;

-       ликвидацией рабочих мест с тяжелыми и вредными условиями труда;

Санитарно-бытовое обслуживание работников достигается:

-       оснащением организации, ее структурных подразделений и функцио- нальных служб комплексом санитарно-бытовых помещений и устройств, отве- чающим требованиям ТНПА;

-       модернизацией и реконструкцией эксплуатируемых санитарно-бытовых помещений и устройств;

-       выводом из эксплуатации санитарно-бытовых помещений и устройств, не отвечающих действующим нормативным требованиям;

-       проведением технических осмотров санитарно-бытовых помещений и устройств;

-       выполнением неотложных работ по поддержанию санитарно-бытовых помещений и устройств в надлежащем санитарно-техническом состоянии;

Защита работников от отрицательных последствий воздействия не- благоприятных факторов производственной среды и трудового процесса обеспечивается:

-       оснащением рабочих мест средствами коллективной защиты;

-       обеспечением работающих средствами индивидуальной защиты;

-       бесплатной выдачей смывающих и обезвреживающих веществ;

-       предоставлением оплачиваемых перерывов в работе по условиям труда;

-       организацией лечебно-профилактического обслуживания работников;

Компенсации и льготы за работу во вредных и (или) опасных усло- виях труда обеспечиваются:

-       предоставлением дополнительных отпусков работникам с ненормиро- ванным рабочим днем и сокращением продолжительности рабочего времени работающим во вредных условиях труда;

-       бесплатной выдачей молока или равноценных пищевых продуктов и л и лечебно-профилактического питания работникам отдельных профессий и при выполнении работ в особо вредных условиях труда;

-       установлением доплат к должностным окладам и тарифным ставкам за работу во вредных и тяжелых условиях труда;

-       льготным пенсионным обеспечением определенных категорий работников за особые условия труда;

-       предоставлением дополнительных компенсаций и льгот работникам во вредных и тяжелых условиях труда.

Идентификация опасностей на производстве и оценка связанных с ними рисков повреждения здоровья при выполнении работ являются основой для  всех последующих действий, связанных с управлением охраной труда в органи- зации.

Планирование работ по охране труда – это организационный процесс управления, осуществляемый с целью обеспечения безопасных условий труда работников на основе эффективного использования средств, выделяемых на улучшение условий и охрану труда.

Планирование работ по охране труда должно предусматривать определение заданий структурным подразделениям и функциональным службам предприятия и отдельным должностным лицам, участвующим в решении задач охраны труда.

На предприятии разрабатываются перспективные, текущие и оператив- ные планы охраны труда. Перспективные планы в условиях стабильного развития экономики составляются на 5 лет. Практикуется составление перспективных планов на 2-3 года. Текущие планы составляются на год, оперативные - на квартал или месяц.

Организация службы охраны труда на предприятии. В системе управления охраной труда на предприятии важное место принадлежит службе охраны труда, которая может быть представлена структурным подразделением (отдел, бюро) или специально выделенным работником (инженер по охране труда). На небольших предприятиях эти функции могут быть возложены приказом по предприятию на других работающих наряду с выполнением ими иных служебных обязанностей. Структуру и численность службы охраны труда определяет руководитель организации в соответствии с требованиями законодательства и в зависимости от численности работающих, характера и степени опасности факторов производственной среды и трудового процесса, а также наличия потенциально  опасных видов деятельности.

Должность специалиста по охране труда вводится:

-       в производственной сфере при численности работающих 100-250   человек;

-       в других отраслях при численности работающих 200-250 человек.

Основными задачами службы охраны труда предприятия являются:

-       организация и координация работы по охране труда на предприятии;

-       совершенствование СУОТ, а также профилактической работы по предупреждению производственного травматизма, профессиональных заболеваний и улучшению условий труда;

-       внедрение передового опыта и научных разработок по безопасности и гигиене труда, пропаганда охраны труда;

-       информирование и консультирование работодателя и работающих орга- низации по вопросам охраны труда;

-       осуществление контроля, в том числе ежемесячного и ежеквартального, за обеспечением требований безопасности и гигиены труда, законодательства о труде и охране труда, соблюдения локальных нормативных правовых актов по вопросам охраны труда.

В целях выполнения функциональных обязанностей работникам службы охраны труда предоставляются следующие права:

-       беспрепятственно осматривать производственные, служебные и быто- вые помещения предприятия, знакомиться с документами по вопросам охраны труда;

-       проверять состояние условий и охраны труда в подразделениях пред- приятия и предъявлять должностным лицам и ответственным работникам предписания в установленной форме на устранение выявленных нарушений за- конодательных и иных нормативных правовых актов по охране труда;

-       приостанавливать (запрещать) путем выдачи предписания эксплуата- цию оборудования, инструмента, приспособлений, транспортных средств и вы- полнение работ при выявлении нарушений создающих угрозу для жизни и здо- ровья работающих и окружающих, до их устранения;

-       привлекать по согласованию с работодателем и руководителями под- разделений предприятия соответствующих специалистов к проверкам состоя- ния охраны труда;

-       запрашивать и получать от руководителей подразделений предприятия материалы по вопросам охраны труда, требовать письменные объяснения от лиц, допустивших нарушения правил безопасности труда;

-       требовать от руководителей подразделений отстранения от работы лиц, появившихся на работе в состоянии алкогольного, наркотического или токси- ческого опьянения, а также в состоянии, связанном с болезнью, препятствую- щем выполнению работы, не прошедших в установленном порядке инструктаж, проверку знаний по охране труда или грубо нарушающих правила, нормы и требования инструкций по охране труда;

-       представлять работодателю, руководителям подразделений предприятия предложения о поощрении отдельных работников за активную работу по созданию здоровых и безопасных условий труда, а также о привлечении к ответственности виновных в нарушении законодательных и иных нормативных правовых актов об охране труда.

Распределение обязанностей между работниками службы охраны труда организационно закрепляется распоряжением (приказом) по службе или по предприятию.

Перечень документов по охране труда на предприятии во многом обу- словлен характером производственной деятельности. Тем не менее, определен целый ряд документов, ведение которых является обязательным, независимо от специфики производственной деятельности. К ним, в частности, относятся:

-       перечень действующих инструкций по охране труда;

-       журнал регистрации инструкций по охране труда;

-       журнал выдачи инструкций по охране труда;

-       инструкции по охране труда для работников всех профессий и на все виды выполняемых работ;

-       программа вводного инструктажа по охране труда;

-       перечень должностей и профессий работников, для которых проводит- ся инструктаж по охране труда на рабочем месте;

-       журналы регистрации инструктажей по охране труда;

-       приказы о создании комиссии по проверке знаний работающих по во- просам охраны труда, пожарно-технической комиссии, инженерно-врачебной бригады, добровольных пожарных дружин и боевых расчетов, других анало- гичных формирований;

-       протоколы комиссии по проверке знаний работающих по вопросам ох- раны труда;

-       удостоверения по охране труда;

-       перечень профессий и работ, по которым проводится проверка знаний работающих по вопросам охраны труда;

-       перечень должностей руководителей и специалистов, подлежащих пе- риодической проверке знаний по вопросам охраны труда;

-       журналы регистрации несчастных случаев на производстве и профес- сиональных заболеваний;

-       журнал регистрации микротравм;

-       акты о несчастных случаях на производстве и профессиональных забо- леваниях и материалы их расследований;

-       перечни контингентов и список лиц, подлежащих предварительному и периодическим медицинским осмотрам;

-       перечни работ с тяжелыми, опасными и (или) вредными условиями труда (для запрещения использования на них труда женщин и лиц моложе 18 лет);

-       перечень профессий и должностей работающих на бесплатную выдачу специальной одежды, специальной обуви и других средств индивидуальной защиты; молока или других равноценных пищевых продуктов; смывающих и обезвреживающих веществ;

-       перечни профессий и должностей работающих с вредными условиями труда, которым предоставляется дополнительный отпуск и устанавливается со- кращенная продолжительность рабочего времени, и работающих, которым пре- доставляется дополнительный отпуск в связи с ненормированным рабочим днем;

-       карты оценки организационно-технического уровня рабочих мест;

-       карты условий труда на рабочих местах;

-       паспорта на оборудование, машины, механизмы;

-       акты о вводе в эксплуатацию объектов и установок;

-       техническая документация на здания и сооружения;

-       акты и протоколы осмотров и испытаний оборудования;

-       схемы энергоснабжения;

-       лицензии, разрешения на осуществление соответствующих видов дея- тельности;

-       графики осмотров, испытаний, проведения регламентных и ремонтных работ;

-       наряды-допуски на выполнение работ с повышенной опасностью;

-       специфическая документация по радиационной, лазерной, химической безопасности, перевозке опасных грузов;

-       приказы о назначении ответственных лиц по различным вопросам, свя- занным с обеспечением безопасности труда;

-       копии отчетов о травматизме, заболеваемости, условиях труда.

Между работниками службы охраны труда должны быть четко распреде- лены и закреплены на предприятии участки работ. Организационно такое рас- пределение обязанностей закрепляется приказом (распоряжением) по службе охраны труда или предприятию.

Для координации и повышения эффективности работы службы охраны труда составляется общий годовой план, несмотря на то, что значительное ко- личество работ, не может быть заранее предусмотрено (участие в рас- следовании несчастных случаев, работе органов государственного надзора, раз- личных комиссий, представление внеплановой информации и пр.).

Лекция № 5

Организация обучения и проверки знаний работающих по безопасности труда. Обязательные медицинские осмотры работающих.

Обучение, инструктаж и проверка знаний работающих по вопросам охра- ны труда являются важными элементами системы мер по предупреждению ава- рий и травматизма на производстве, обеспечению   права граждан на здоровые  и безопасные условия труда и носят непрерывный многоуровневый характер.

Руководители и специалисты, вновь принимаемые на работу, проходят вводный инструктаж, вышестоящий руководитель знакомит их с должностны- ми обязанностями, состоянием охраны труда, организацией работы и мерами по обеспечению безопасности труда на вверяемом им объекте.

Специалисты, принятые или переведенные на работы, связанные с веде- нием технологических процессов, эксплуатацией, испытанием, наладкой и ре- монтом оборудования, коммуникаций, зданий и сооружений, а также занятые  на подземных работах, перед допуском к самостоятельной работе кроме ввод- ного инструктажа проходят стажировку по занимаемой должности, срок кото- рой определяется руководителем предприятия.

На каждом предприятии должен составляться и утверждаться Перечень должностей руководителей и специалистов, проходящих периодическую про- верку знаний по вопросам охраны труда. Специалисты и руководители пред- приятия не позднее одного месяца со дня вступления в должность, а также пе- риодически не реже одного раза в три года проходят проверку знаний по охране труда в соответствующих комиссиях.

Для проверки знаний руководителей и специалистов создается комиссия. В ее состав включают работников служб охраны труда, юридической, отрасле- вых специалистов (энергетик, механик, технолог). Проверка знаний по вопро- сам охраны труда проводится с участием представителей профсоюза или тру- дового коллектива, членом которого является руководитель либо специалист, а также представителей государственных органов надзора и контроля (по согла- сованию).

Перечень контрольных вопросов по охране труда для проверки знаний руководителей и специалистов разрабатывается соответствующими вышестоя- щими органами управления, учебными центрами с учетом специфики произ- водственной деятельности.

Руководителям и специалистам, прошедшим проверку знаний по охране труда, выдается соответствующее удостоверение.

Руководители и специалисты, не прошедшие проверку знаний по охране труда, обязаны в срок не позднее одного месяца пройти повторную проверку знаний. Вопрос о соответствии занимаемой должности руководителей и спе- циалистов, не прошедших проверку знаний по охране труда во второй раз, ре- шается работодателем в соответствии с нормами трудового законодательства.

Внеочередная проверка знаний руководителей и специалистов по охране труда проводится:

-      при переводе руководителя или специалиста на другое место работы или назначении его на должность, где требуются дополнительные знания по охране труда;

-      при принятии актов законодательства, содержащих требования по охра- не труда, соблюдение которых входит в их должностные обязанности. При этом осуществляется проверка знаний только данных актов законодательства;

-      по требованию специально уполномоченных государственных органов надзора и контроля;

-      по решению руководителя организации или другого должностного лица, ответственного за организацию охраны труда, при выявлении нарушений тре- бований по охране труда или незнании норм нормативных правовых актов, технических нормативных правовых актов, локальных нормативных правовых актов по охране труда, которые могут привести или привели к аварии, несчаст- ному случаю на производстве и другим тяжелым последствиям;

-      при перерыве в работе в данной должности более одного года.

Во все учебные планы и программы курсов повышения квалификации по специальности (профессии) должны включаться вопросы по охране труда в объеме не менее 10% от общего объема учебных часов.

Обучение и проверка знаний рабочих по охране труда. Обучение и проверка знаний рабочих по охране труда проводится при подготовке и переподготовке по профессиям, а также при повышении квалифи- кации. Сроки обучения при профессиональной подготовке рабочих определя- ются квалификационными характеристиками и учебными планами. Учебные планы и программы при подготовке рабочих по профессиям должны преду- сматривать теоретическое обучение по вопросам охраны труда (не менее 10 ча- сов) и производственное  обучение безопасным методам и приемам работы.

При обучении профессиям рабочих, занятых на работах с повышенной опасностью, предмет «Охрана труда» преподается в объеме не менее 60 часов в учреждениях профессионально-технического образования и не менее 20 часов – при обучении непосредственно в организации. Продолжительность производ- ственного обучения профессиям рабочих, занятых на работах с повышенной опасностью, устанавливается не менее 12 рабочих дней, а на других работах – не менее 4 рабочих дней. Профессиональная подготовка, переподготовка и по- вышение квалификации рабочих завершаются итоговой аттестацией в форме квалификационных экзаменов. В экзаменационные билеты включаются вопро- сы по охране труда.

Рабочие, имеющие перерыв в работе по специальности более трех лет, должны пройти стажировку перед допуском к самостоятельной работе. Допуск рабочих к самостоятельной работе осуществляется руководителем и оформля- ется приказом, распоряжением либо записью в журнале регистрации инструк- тажа по охране труда.

Рабочие, принятые или переведенные на работы с повышенной опасно- стью (имеющие перерыв в выполнении указанных работ более 1 года) допус- каются к самостоятельной работе после прохождения стажировки и проверки знаний по вопросам охраны труда. Во время стажировки рабочие выполняют работу под руководством назначенных приказом (распоряжением) руководите- ля организации мастеров, бригадиров и высококвалифицированных рабочих, имеющих стаж практической работы по данной профессии или виду работ не менее трех лет. За руководителем стажировки может быть закреплено не более двух рабочих. Руководители стажировки и рабочие, проходящие стажировку, должны быть ознакомлены с приказом (распоряжением) о прохождении стажи- ровки.

Руководитель утверждает перечень профессий рабочих, которые обязаны проходить стажировку, и устанавливает ее продолжительность (не менее двух рабочих дней) в зависимости от квалификации и видов выполняемых работ.

Рабочие, занятые на работах с повышенной опасностью, а также на объ- ектах, поднадзорных государственным органам специализированного надзора и контроля, проходят периодическую проверку знаний по вопросам охраны труда не реже одного раза в год. Перечень профессий рабочих, которые должны про- ходить проверку знаний по охране труда, утверждается руководителем органи- зации.

Допуск рабочих к самостоятельной работе осуществляется руководите- лем организации (структурного подразделения) и оформляется приказом, рас- поряжением или записью в журнале регистрации инструктажа по охране труда

Лица, не прошедшие проверку знаний, к самостоятельной работе не до- пускаются.

При получении рабочим неудовлетворительной оценки повторная про- верка знаний назначается на срок не позднее одного месяца, и к самостоятель- ной работе по данной специальности он на этот период не допускается.

При повторном получении неудовлетворительной оценки при проверке знаний по охране труда нанимателем ставится вопрос о целесообразности даль- нейшего использования данного работника на его рабочем месте.

Инструктаж работающих по охране труда. Вне зависимости от занимаемой должности, профессии и квалификации все участники производственного процесса проходят инструктаж по охране труда, который бывает: вводный; первичный на рабочем месте; повторный; внеплановый; целевой.

Вводный инструктаж проводят со всеми работающими, которые впер- вые принимаются на постоянную или временную работу, независимо от их об- разования, трудового стажа, стажа работы по этой профессии, специальности, должности, а также с командированными при участии их в производственном процессе или выполнении работ на территории организации, с учащимися и студентами, прибывшими на производственное обучение или практику. Инст- руктаж проводится по утвержденной руководителем организации программе (инструкции).

Первичный инструктаж на рабочем месте проводится до начала произ- водственной деятельности с работающими, принятыми на работу; переведен- ными из одного подразделения в другое; непосредственно принимающими уча- стие в производственном процессе (выполняемых работах) у нанимателя; вы- полняющими работы по заданию организации.

Первичный инструктаж на рабочем месте проводится с каждым работни- ком индивидуально, с практическим показом безопасных приемов и методов работы. Допускается проводить его с группой работников, обслуживающих од- нотипное оборудование и в пределах общего рабочего места.

Повторный инструктаж проходят все работники независимо от квали- фикации, образования, стажа и характера выполняемой работы не реже одного раза в полугодие. Он проводится либо с группой работников, обслуживающих однотипное оборудование и в пределах общего рабочего места по программе первичного инструктажа на рабочем месте, либо в объеме инструкций по охра- не труда на рабочем месте.

Перечень профессий и должностей работающих, освобождаемых от пер- вичного инструктажа на рабочем месте и повторного инструктажа, составляет- ся службой охраны труда с участием профсоюза и утверждается руководителем организации.

Внеплановый инструктаж по охране труда  проводится при:

принятии новых НПА, в том числе ТНПА и локальных нормативных пра- вовых актов, содержащих требования по охране труда, или внесении изменений и дополнений к ним;

изменении технологического процесса, замене или модернизации обору- дования, приборов и инструмента, сырья, материалов и других факторов, влияющих на безопасность труда;

нарушении лицами НПА, содержащих требования по охране труда, кото- рое привело или могло привести к аварии, несчастному случаю на производстве и другим тяжелым последствиям;

перерывах в работе по профессии (в должности) более шести месяцев; поступлении информации об авариях и несчастных случаях, происшед-

ших в однопрофильных организациях.

Внеплановый инструктаж проводится также по требованию представите- лей специально уполномоченных государственных органов надзора и контроля, вышестоящих государственных органов или государственных организаций, должностного лица организации, на которого возложены обязанности по орга- низации охраны труда, при нарушении нормативных правовых актов, техниче- ских нормативных правовых актов, локальных нормативных правовых актов по охране труда.

Внеплановый инструктаж проводится индивидуально либо с группой ра- ботников одной профессии. Объем и содержание инструктажа определяются в каждом конкретном случае в зависимости от причины и обстоятельств, вы- звавших необходимость его проведения, а также с учетом уровня выполнения требуемых правил безопасности на рабочих местах. При регистрации внепла- нового инструктажа указывается причина его проведения.

Целевой инструктаж проводится:

-       при выполнении разовых работ, не связанных с прямыми обязанностями по специальности (погрузка, разгрузка, уборка территории и т.д.);

-       при ликвидации последствий аварий, стихийных бедствий и катастроф;

-       при проведении экскурсии на предприятии, организации массовых ме- роприятий с учащимися (походы, спортивные соревнования и т.д.);

-       при производстве работ, на которые оформляется наряд-допуск или раз- решение.

Целевой инструктаж с работниками, проводящими работы по наряду- допуску, разрешению и пр., фиксируется в наряде-допуске, разрешении и ином документе.

Первичный, повторный, внеплановый и целевой инструктажи проводит непосредственно руководитель работ (начальник производства, цеха, участка, мастер, инструктор и т.д.).

Инструктажи на рабочем месте завершаются устным опросом либо про- веркой знаний с помощью технических средств обучения, а также проверкой приобретенных навыков безопасных способов работы.

Проведение всех видов инструктажей фиксируется в соответствующих журналах установленной формы либо в личном листке обучения и инструктажа рабочего лицом, проводящим инструктаж. Подписи инструктируемого и инст- руктирующего в журнале обязательны.

Журналы регистрации инструктажей должны быть пронумерованы, прошнурованы и скреплены печатью. Журнал регистрации вводного инструк- тажа заверяется подписью руководителя организации или уполномоченного им

лица. Остальные журналы регистрации инструктажей заверяются подписью руководителя организации или структурного подразделения.

Срок хранения журналов инструктажей установлен в 10 лет, начиная от даты внесения последней записи.

Лекция № 6

Человеческий фактор в обеспечении безопасности труда. Классификация опасных и вредных производственных факторов.

Деятельность человека с позиции безопасности труда целесообразно рас- сматривать как систему, состоящую из двух взаимосвязанных подсистем: «человек»  и  «производственная  среда».  Опасности,  формируемые  подсистемой «человек (организм, личность)», определяются антропометрическими, физиологическими, психофизическими и психологическими возможностями человека выполнять  производственную деятельность.

Энергетические затраты на мышечную работу – это затраты энергии на мышечную работу в процессе труда (сверх уровня покоя и независимо от влияния эмоций, связанных с работой, температуры воздуха и других факторов среды). Они определяются суммой затрат энергии на поддержание рабочей по- зы и собственно на выполняемую мышцами механическую работу

При оценке тяжести физического труда используются показатели дина- мической и статической нагрузки. Динамическую нагрузку определяют, как правило, одним из следующих показателей: работой (кгм); мощностью усилия (Вт). Статическую нагрузку определяют в кгс.

При оценке напряженности умственного труда используют такие показа- тели, как внимание, напряженность зрительной работы и слуха, монотонность труда.

Любая трудовая деятельность протекает во времени с разной интенсивно- стью и определяется работоспособностью.

Работоспособность человека – это умение поддерживать заданный уро- вень деятельности в течение определенного времени.

Период устойчивой работоспособности является важнейшим показателем выносливости человека при данном виде работы и заданном уровне ее интен- сивности

Понижение работоспособности, возникающее в результате выполнения той или иной работы, и комплекс ощущений, связанных с этим, называется утомлением.

Наиболее быстро утомление наступает при монотонной работе, при час- том повторении однообразных движений, когда нагрузка приходится на огра- ниченную группу мышц.

Работоспособность человека меняется в течение суток. При этом выде- ляется три основных суточных периода: с 6 до 15 ч – период постепенного по- вышения работоспособности, 15-22 ч – период максимальной работоспособно- сти и 22-6 ч – период существенного снижения работоспособности. Работоспо- собность достигает своего максимума в 18 ч и минимальна в 3 ч.

Наблюдается изменение работоспособности по дням недели. Фаза нарас- тающей работоспособности характерна для понедельника, высокой работоспо- собности – для вторника, среды и четверга, развивающегося утомления – для пятницы и особенно субботы.

Наряду с монотонностью труда, отрицательным образом на работоспо- собность человека влияет гиподинамия. При этом из-за ограничения двигатель- ной активности изменяются многие нервно-мышечные функции организма.

Работа в ночное время приводит к рассогласовыванию внешнего и внут- реннего ритмов, что вызывает нервные расстройства, сопровождающиеся в первую очередь нарушением сна, снижением внимания и скорости реакций.

Все эти факторы должны учитываться при оценке работоспособности че- ловека и предупреждения травматизма.

Антропометрические характеристики человека определяются размерами тела человека и его отдельных частей. Учет антропометрических характеристик человеческого организма является обязательным условием безопасности труда, т.к. они позволяют рассчитывать пространственную организацию рабочего места, устанавливать зоны досягаемости и видимости, размеры конструктивных параметров рабочего места и приспособлений (высота, ширина, длина, глубина и т.д.).

Эти вопросы рассматриваются эргономикой – наукой, которая занимается комплексным изучением и проектированием трудовой деятельности человека в системе «человек – машина» с целью оптимизации орудий, условий и процес- сов труда.

Физиология труда рассматривает функционирование человеческого орга- низма в процессе трудовой деятельности и вырабатывает принципы и нормы, способствующие улучшению и оздоровлению условий труда.

Любая трудовая деятельность предполагает участие высших психологи- ческих функций: внимания, памяти и мышления, ощущения, восприятия, вооб- ражения. Работник, не обладающий в достаточной мере такими качествами, обычно допускает ошибки в работе, следствием которых становятся аварии, не- счастные случаи, брак в работе и пр.

Психический статус работника имеет большое значение для прогнозиро- вания его поведения в аварийных ситуациях. Поведение человека в аварийных ситуациях в любом случае характеризуется повышенной напряженностью (стрессом), сопровождающейся понижением работоспособности и устойчиво- сти психологических функций.

Анализ поведения человека в аварийной ситуации показывает, что наибо- лее сильным раздражителем, приводящим к ошибочным действиям, является, прежде всего, неполнота информации. Нужна предварительная и достаточно высокая психологическая готовность, которая позволяла бы компенсировать недостаток информации уверенностью в правильности своих действий, своем профессионализме. Для этого необходимы тренировки, развивающие быстроту мышления, вырабатывающие умение использовать прежний опыт для успеш- ных действий в условиях наличия неполной информации, формирующие спо- собность быстрого переключения с одной поведенческой установки на другую  и способность к прогнозированию последствий своих действий.

Большое значение для повышения безопасности производственной дея- тельности имеет профотбор.

Профотбор – это специально организуемое исследование, основанное на четких количественных и качественных оценках с помощью ранжированных шкал, позволяющих выявить и измерить присущие человеку свойства с тем, чтобы сопоставить их с нормативами, определяющими пригодность к данной профессии.

По своим психофизиологическим свойствам люди различаются, и эти различия необходимо учитывать. Поэтому профессиональный психологический отбор операторов ставит задачу выявить людей, у которых процесс обучения дает максимальный эффект при минимальном времени обучения, и личностные качества которых позволяют использовать их на работах с возможными не- стандартными ситуациями.

Система «человек – машина» в своем развитии проходит три стадии: про- ектирование, изготовление и эксплуатацию. Правильный и обоснованный учет человеческого фактора на каждой этой стадии способствует достижению мак- симальной эффективности и безопасности  функционирования этой системы.

Классификация опасных и вредных производственных факторов.  Опасные и вредные производственные факторы подразделяются по природе действия на следующие группы: физические, химические, биологические и психофизиологические.

Физические опасные и вредные производственные факторы – это:

♦        повышенная задымленность и загазованность воздуха рабочей зоны; движущиеся машины и механизмы; подвижные части производственного обо- рудования; передвигающиеся изделия, заготовки, материалы; разрушающиеся конструкции; обрушивающиеся горные породы;

♦                       повышенная    или     пониженная     температура     воздуха  рабочей зоны, поверхностей оборудования, материалов;

♦     повышенный уровень шума, вибрации, ультразвука или инфразвуковых колебаний на рабочем месте;

♦     повышенное или пониженное барометрическое давление в рабочей зоне и его резкое изменение;

♦     повышенные или пониженные влажность, подвижность или ионизация воздуха;

♦     повышенный уровень ионизирующих излучений в рабочей зоне;

♦     повышенное значение напряжения в электрической цепи, замыкание ко- торой может произойти через тело человека;

♦     повышенный уровень статического электричества и электромагнитных излучений;

♦     повышенная напряженность электрического или магнитного полей;

♦     отсутствие или недостаток естественного света, недостаточная осве- щенность рабочей зоны, повышенная яркость света или пониженная контраст- ность, повышенная пульсация светового потока;

♦     повышенный уровень ультрафиолетовой или инфракрасной радиации;

♦     острые кромки, заусеницы и шероховатости на поверхности инструмен- тов, заготовок и оборудования;

♦     расположение рабочего места на значительной высоте относительно по- верхности земли или пола, невесомость.

Химические опасные и вредные производственные факторы   подразделяются:

♦     по характеру воздействия на организм человека – токсические,    раздра-

жающие, сенсибилизирующие, канцерогенные, мутагенные, влияющие на  репродуктивную функцию;

♦     по пути проникновения в организм – через органы дыхания, желудочно-кишечный тракт, кожные покровы и слизистые оболочки.

Биологические опасные и вредные производственные факторы включают патогенные микроорганизмы (бактерии, вирусы, риккетсии, спирохеты, грибы, простейшие) и продукты их жизнедеятельности.

Психофизиологические  опасные  и  вредные  производственные факторы

по характеру воздействия подразделяются:

♦     на физические перегрузки — статические и динамические;

♦     нервно-психические перегрузки – умственное перенапряжение, перена- пряжение анализаторов, монотонность труда, эмоциональные перегрузки.

При проведении аттестации рабочих мест по условиям труда психофи- зиологические факторы раскрываются через такие показатели, как мощность внешней механической работы, разовая величина груза, поднимаемого вруч- ную, рабочая поза и перемещение в пространстве, темп работы, число движе- ний в час, напряженность внимания, анализаторских функций, монотонность, эстетический и физиологический дискомфорт, сменность работы и др.

Следует иметь в виду, что один и тот же опасный или вредный производ- ственный фактор по природе своего действия может одновременно относиться  к различным группам факторов. Однако в зависимости от количественной ха- рактеристики и продолжительности воздействия вредный производственный фактор может стать опасным.

Лекция № 7

Аттестация рабочих мест и компенсация работающим за работу в неблагоприятных условиях труда. Паспортизация санитарно-технического состояния условий и охраны труда.

Аттестация рабочих мест по условиям труда – система учета, анализа и комплексной оценки на рабочих местах всех факторов производственной сре- ды, тяжести и напряженности трудового процесса, воздействующих на работо- способность и здоровье работника в процессе трудовой деятельности.

Рабочее место – пространственная зона, оснащенная необходимыми тех- ническими средствами (основным и вспомогательным оборудованием,    технологической и организационной оснасткой, средствами обеспечения бла- гоприятных условий труда), в которой совершается трудовая деятельность ра- ботающего или группы работающих, совместно выполняющих производствен- ные задания.

Аттестация рабочих мест по условиям труда (далее – аттестация) прово- дится в целях комплексной оценки условий труда на конкретном рабочем месте для разработки и реализации плана мероприятий по улучшению условий труда, определения права работающих на пенсию по возрасту за работу с особыми ус- ловиями труда, дополнительный отпуск, сокращенную продолжительность ра- бочего времени, оплату труда в повышенном размере путем установления доп- лат за работу с вредными и (или) опасными условиями труда.

Для организации и проведения аттестации наниматель издает приказ, в котором определяются состав аттестационной комиссии, ее полномочия, уста- навливаются сроки и график проведения работ.

В состав аттестационной комиссии включаются работники служб охраны труда, кадровой, юридической, организации труда и заработной платы, про- мышленно-санитарной лаборатории, руководители структурных подразделе- ний, медицинские работники, представители профсоюза.

Аттестационная комиссия при проведении аттестации:

♦     осуществляет организационное и методическое руководство, а также контроль за ходом аттестации;

♦     формирует необходимую для проведения аттестации нормативную и правовую базу и организует ее изучение;

♦     определяет перечень рабочих мест, подлежащих аттестации;

♦     устанавливает соответствие наименования профессии рабочих и долж- ностей служащих Общегосударственному классификатору РФ;

♦     определяет исполнителей для измерения и исследования уровней вред- ных и опасных факторов производственной среды из числа аккредитованных испытательных лабораторий;

♦     проводит обследование рабочих мест и проверяет соответствие произ- водственного оборудования и технологических процессов требованиям охраны труда, а также принимает меры по устранению выявленных недостатков;

♦     организует проведение фотографии рабочего времени и оформления со- ответствующей карты;

♦     составляет карту аттестации рабочего места по условиям труда;

♦     знакомит работников с результатами аттестации.

Фотография рабочего времени – последовательное фиксирование време- ни, затрачиваемого работающим в течение рабочего дня (смены) на выполнение определенных технологическим процессом операций и перерывы в работе.

Карта аттестации рабочих мест по условиям труда – документ, содер- жащий количественные и качественные характеристики факторов производст- венной среды, тяжести и напряженности трудового процесса.

На основании результатов аттестации разрабатываются мероприятия по улучшению условий труда и оздоровлению работающих.

В ходе проведения аттестации подлежат оценке все присутствующие на рабочем месте вредные и опасные факторы производственной среды, тяжесть и напряженность трудового процесса.

Измерение уровней вредных и опасных факторов производственной сре- ды проводится в присутствии представителя аттестационной комиссии при ве- дении производственных процессов в соответствии с технологической доку- ментацией при исправных, эффективно действующих средствах защиты и ха- рактерных производственных условиях. Для подтверждения занятости рабо- тающих с вредными и (или) опасными условиями труда в течение полного ра- бочего дня необходимо, чтобы время выполнения работ в этих условиях со- ставляло не менее 80% от продолжительности ежедневной работы (смены). При этом в рабочее время включается подготовительно-заключительное время, опе- ративное время (основное и вспомогательное) и время обслуживания рабочего места в пределах установленных нормативов, а также время регламентирован- ных перерывов.

Гигиеническая классификация условий труда. В основу аттестации рабочих мест положены гигиенические критерии оценки условий труда, установленные в Санитарных нормах, правилах и гигие- нических нормативах 13-2-2007 «Гигиеническая классификация условий труда», утвержденных Постановлением Министерства здравоохранения РФ.

В соответствии с этим документом условия труда подразделяются на че- тыре класса: оптимальные, допустимые – относятся к безопасным, вредные и опасные.

Оптимальные условия труда (1-й класс) – это такие условия, при которых сохраняется здоровье работающих и создаются предпосылки для поддержания высокого уровня работоспособности. Оптимальные нормативы установлены  для микроклиматических параметров и факторов трудового процесса. Для других факторов условно за оптимальные принимаются такие условия труда, при которых опасные и вредные производственные факторы условий труда отсутствуют, либо не превышают уровни, принятые в качестве безопасных для населения.

Допустимые условия труда (2-й класс) характеризуются такими уровня- ми факторов среды и трудового процесса, которые не превышают установлен- ных гигиенических нормативов для рабочих мест, а возможные изменения функционального состояния организма, возникающие под их воздействием, восстанавливаются  во  время  регламентированного  отдыха  или  к началу следующей смены и не оказывают неблагоприятного действия на состояние здоро- вья работающих и их потомство в ближайшем и отдаленном периоде.

Вредные условия труда (3-й класс) характеризуются наличием вредных производственных факторов, выходящих за пределы гигиенических нормати- вов и оказывающих неблагоприятное воздействие на организм работающего и (или) его потомство.

По уровню отклонения параметров факторов от гигиенических нормати- вов и выраженности изменений в организме работающих они подразделяются на четыре степени вредности:

♦       1-я степень 3-го класса (3.1) – условия труда характеризуются такими отклонениями уровней вредных факторов от гигиенических нормативов, кото- рые вызывают функциональные изменения, восстанавливающиеся,  как правило, при более длительном (чем к началу следующей смены) прерывании контакта с вредными факторами и увеличивают риск повреждения здоровья;

♦       2-я степень 3-го класса (3.2) – уровни вредных факторов, вызывающие стойкие функциональные изменения, приводящие в большинстве случаев к увеличению производственно обусловленной заболеваемости, проявляющейся  в повышении уровня заболеваемости с временной утратой трудоспособности и, прежде всего, теми болезнями, которые отражают состояние наиболее уязви- мых органов и систем для данных вредных факторов; проявлению начальных признаков или легких, без потери профессиональной трудоспособности, форм профессиональных заболеваний, возникающих после продолжительной экспо- зиции (часто после 15 и более лет);

♦      3-я степень 3-го класса (3.3) – условия труда, характеризующиеся таки- ми уровнями вредных факторов, воздействие которых, как правило, приводит к развитию профессиональных заболеваний легкой и средней степени тяжести (с потерей профессиональной трудоспособности) в периоде трудовой деятельно- сти, а также росту хронической (производственно обусловленной) патологии, включая повышенные уровни заболеваемости с временной утратой трудоспо- собности;

♦      4-я степень 3-го класса (3.4) – условия труда, при которых могут возни- кать тяжелые формы профессиональных заболеваний (с потерей общей трудо- способности); отмечается значительный рост числа хронических заболеваний и высокий уровень заболеваемости с временной утратой трудоспособности.

Опасные условия труда (4-й класс) характеризуются уровнями производ- ственных факторов, воздействие которых в течение рабочей смены (или ее час- ти) может создать угрозу для жизни, высокий риск развития острых профес- сиональных поражений, в том числе и тяжелых форм. При этом работа должна проводиться в соответствующих средствах индивидуальной защиты и при стро- гом соблюдении режимов, регламентированных для такого вида работ и обес- печивающих безопасность для здоровья работающих. Классы условий труда в зависимости от степени отклонения производственных факторов среды и тру- дового процесса от гигиенических нормативов устанавливаются в соответствии с таблицами 1-15 СанПиН 13-2-2007.

Оценка факторов производственной среды проводится с учетом времени их воздействия в течение рабочего времени. Если влияние вредного и (или) опасного фактора на работающего составляет менее 50% и до 10% включительно от продолжительности рабочего времени, класс условий труда по данному фактору снижается на одну степень; при продолжительности воздействия фактора на работающего менее 10% от продолжительности рабочего времени про- изводится снижение класса условий труда на две степени.

Компенсация работающим за работу в неблагоприятных условиях труда. По результатам аттестации с учетом оценки условий труда работающим предоставляются следующие виды компенсаций:

♦     пенсия по возрасту за работу с особыми условиями труда;

♦     дополнительный отпуск за работу с вредными и (или) опасными усло- виями труда;

♦     сокращенная продолжительность рабочего времени за работу с вредны- ми и (или) опасными условиями труда;

♦     оплата труда в повышенном размере путем установления доплат за ра- боту с вредными и (или) опасными условиями труда;

♦       профессиональное пенсионное страхование работающих.

Продолжительность дополнительного отпуска за работу с вредными и (или) опасными условиями труда устанавливается в зависимости от класса (степени вредности) или опасности условий труда согласно

При оценке условий труда, соответствующих 3-му и 4-му классам, на ра- бочих местах работников, профессии, должности которых предусмотрены Доплаты за работу с вредными и (или) опасными условиями труда к тарифным ставкам и должностным окладам работающих устанавливаются в процентах от тарифной ставки первого разряда, установленной в организации.

Работающим, которым установлена повышенная оплата труда за работу с вредными и (или) опасными условиями труда, доплата за работу в этих условиях по результатам аттестации не устанавливается.

Лекция № 8

Травматизм и профессиональные заболевания.

Травматизм и заболеваемость на производстве во многих случаях обу- словлены недостаточным обеспечением средствами коллективной и индивиду- альной защиты и их низкой эффективностью. Только из-за отсутствия средств индивидуальной защиты на производстве ежегодно погибает около 200 человек, многие работающие травмируются, получают увечья. По этой причине возникает около 30% выявляемых профессиональных заболеваний.

Производственный травматизм и профессиональные заболевания – это сложные многофакторные явления, обусловленные действием на человека в процессе его трудовой деятельности опасных и вредных факторов. Действие опасных факторов вызывает производственный травматизм, а действие вред- ных – острые или хронические профессиональные заболевания.

Травма - это нарушение анатомической целостности или физиологиче- ских функций тканей или органов человека, вызванное внезапным внешним воздействием.

Острое профессиональное заболевание (отравление) – заболевание, раз- вившееся в результате воздействия вредного производственного фактора (фак- торов) в процессе трудовой деятельности в течение не более трех рабочих смен (дней).

Хроническое профессиональное заболевание (отравление) – заболевание, являющееся результатом длительного воздействия на работающего вредного производственного фактора (факторов), повлекшего временную или стойкую утрату профессиональной трудоспособности.

Несчастный случай – нежелательное событие, приводящее к смерти, заболеванию или травме работника.

Несчастный случай событие, в результате которого работающий получил увечье или иное повреждение здоровья при исполнении им трудовых обязанностей как на территории работодателя, так и в ином месте, где работающий находился в связи с работой или совершал действия в интересах работодателя, либо во время следования на транспорте, предоставленном рабо- тодателем, к месту работы или с работы и которое повлекло необходимость пе- ревода работающего на другую работу, временную или стойкую утрату им профессиональной трудоспособности либо его смерть.

Для страховой деятельности используется еще один термин «трудовое увечье» - вред (стойкая утрата профессиональной трудоспособности либо смерть), причиненной жизни или здоровью гражданина в результате несчастного случая на производстве.

Классификация несчастных случаев. По правовым последствиям для потерпевшего несчастные случаи подразделяются на три группы – производственные, связанные с работой вне производства и бытовые.

К несчастным случаям на производстве, которые подлежат расследова- нию, относятся травмы, в том числе ожоги, тепловые удары, обморожения, утопления, отравления, поражения электрическим током, молнией, излучением, телесные повреждения, причиненные другими лицами, а также полученные в результате воздействия животных и насекомых, взрывов, аварий, разрушения зданий, сооружений и конструкций, стихийных бедствий и других чрезвычай- ных ситуаций и иные повреждения здоровья, повлекшие за собой необходимость перевода потерпевшего на другую работу, временную (не менее одного дня) утрату им трудоспособности либо трудовое увечье.

Несчастные случаи, связанные с работой вне производства, это такие не- счастные случаи, которые произошли при выполнении государственных обя- занностей, заданий органов государственной власти и управления, гражданско- го долга, донорских функций, при охране государственной, коллективной и личной собственности.

Несчастный случай в быту (бытовой) – это несчастный случай, проис- шедший с человеком в свободное от работы время при выполнении работ в до- машней обстановке, на даче и при других аналогичных обстоятельствах.

По количеству потерпевших работников несчастные случаи подразделя- ются на групповые, происшедшие с двумя и более работающими, независимо  от тяжести последствий и одиночные.

По характеру исхода несчастные случаи бывают:

♦     со смертельным исходом;

♦     с тяжелым исходом;

♦     с инвалидным исходом

♦     без тяжелых последствий;

♦     микротравмы.

По степени тяжести производственные травмы делятся на легкие (уколы, царапины, ссадины и др.) и тяжелые (переломы костей, сотрясение мозга и др.).

По характеру воздействия внешней среды на человека производственные травмы делятся на:

-                      механические (ушибы, растяжения, переломы, раны и т.д.);

-                      тепловые (ожоги, обморожения, тепловые удары и т.д.);

-                      химические (химические ожоги, острое отравление, удушье и др.);

-                      электрические (металлизация кожи, электроофтальмия и пр.);

-                      комбинированные.

Расследование и учет несчастных случаев и профессиональных заболеваний на предприятии. Обязанности работодателя при несчастном случае. В зависимости от квалификации несчастного случая, а по несчастным случаям на производстве – и от количества потерпевших и тяжести наступив- ших последствий, установлен различный порядок их расследования, форма со- ставляемого документа по результатам расследования, размеры обеспечения пособиями по государственному социальному страхованию, а также пенсион- ному обеспечению потерпевших.

Должностное лицо обязано:

-         при необходимости немедленно организовать оказание первой помощи по- терпевшему, вызов медицинских работников на место происшествия или доставку потерпевшего в учреждение здравоохранения (если это не было сделано);

-         принять неотложные меры по предотвращению развития аварийной ситуации и воздействия травмирующих факторов на других лиц;

-         обеспечить до начала расследования несчастного случая сохранение об- становки на месте его происшествия, а если это невозможно- зафиксировать обстановку путем составления схемы, протокола, фотографирования или иным методом;

-         сообщить      работодателю, страхователю о происшедшем  несчастном случае.

Учреждения здравоохранения информируют в течение одного дня работодателей, страхователей, страховщика и ежемесячно письменно соответствующие структурные подразделения департамента государственной инспекции труда о лицах, которым была оказана медицинская помощь в связи с травмами на производстве.

Работодатель, страхователь, получив сообщение о несчастном случае на производстве:

-       принимает меры по устранению причин несчастного случая;

-       в течение одного дня сообщает о несчастном случае страховщику, рабо- тодателю потерпевшего (при несчастном случае с работником другого работо- дателя) и направляет в учреждение здравоохранения запрос о тяжести травмы потерпевшего;

-       информирует о несчастном случае на производстве родственников по- терпевшего и профсоюз (иной представительный орган работников);

-       обеспечивает расследование несчастного случая на производстве в со- ответствии с Правилами.

О групповом несчастном случае, несчастном случае со смертельным ис- ходом, несчастном случае, явно относящемся в соответствии со схемой опреде- ления тяжести производственных травм к категории несчастных случаев с тяжелым исходом, организация, работодатель, страхователь немедленно сообщает:

-       в территориальную прокуратуру по месту, где произошел несчастный случай;

-       в территориальное структурное подразделение департамента государст- венной инспекции труда;

-       в вышестоящую организацию, а при ее отсутствии – в местный испол- нительный и распорядительный орган, где зарегистрирован работодатель, стра- хователь, работодателю потерпевшего (при несчастном случае с работником другой организации);

-       в территориальный орган государственного специализированного над- зора и контроля, если несчастный случай произошел на поднадзорном ему объекте;

-       страховщику.

О других несчастных случаях с тяжелым исходом организация, работодатель, страхователь информирует указанные органы и организации после получения заключения учреждения здравоохранения о тяжести травмы потерпевшего.

О смерти потерпевшего, явившейся следствием несчастного случая на производстве и наступившей в период временной нетрудоспособности, органи- зация, работодатель, страхователь в течение одного дня сообщает указанным выше организациям.

Сообщение о несчастном случае на производстве передается по телефону, телеграфу, телефаксу, другим средствам связи по форме сообщения о несчаст- ном случае на производстве.

Расследование  несчастных случаев. Расследование несчастного случая на производстве (кроме группового, со смертельным или тяжелым исходом) проводится уполномоченным должностным лицом организации, работодателя, страхователя с участием уполномоченного представителя профсоюза (иного представительного органа работников), специалиста по охране труда или другого специалиста, на которого возложены эти обязанности (заместителя руководителя организации, ответственного за организацию охраны труда), а также страховщика и потерпевшего или лица, представляющего его интересы (по их требованию).

При необходимости для участия в расследовании могут привлекаться со- ответствующие специалисты иных организаций.

Участие в расследовании несчастного случая на производстве руководи- теля, на которого непосредственно возложены организация работы по охране труда и обеспечение безопасности труда потерпевшего, не допускается.

Расследование несчастного случая на производстве должно быть прове- дено в срок не более трех рабочих дней. В указанный срок не включается вре- мя, необходимое для проведения экспертиз, получения заключений правоохра- нительных органов, учреждений здравоохранения и других органов и организа- ций.

Несчастный случай, о котором работодателю, страхователю не поступило сообщение в течение рабочего дня (смены) или вследствие которого потеря трудоспособности наступила не сразу, расследуется в течение одного месяца со дня, когда работодателю, страхователю стало известно о несчастном случае (поступление заявления от работника или его родственников о несчастном случае, листка нетрудоспособности с записью о производственной травме, иной информации).

Травма, не вызвавшая у потерпевшего потери трудоспособности или не- обходимости перевода в соответствии с медицинским заключением на другую (более легкую) работу, называется микротравмой и учитывается работодате- лем, страхователем в журнале регистрации микротравм.

При наступлении у потерпевшего потери трудоспособности вследствие зарегистрированной в названном журнале травмы проводится расследование в порядке, установленном Правилами.

При расследовании несчастного случая на производстве:

-       проводится обследование состояния условий и охраны труда на месте происшествия несчастного случая;

-       при необходимости организуется фотографирование места происшествия несчастного случая, поврежденного объекта, составление схем, эскизов, проведение технических расчетов, лабораторных исследований, испытаний, экспертиз и других мероприятий;

-       берутся объяснения, опрашиваются потерпевшие (при возможности), свидетели, должностные и иные лица;

-       изучаются необходимые документы;

-       устанавливаются обстоятельства, причины несчастного случая, лица, допустившие нарушения актов законодательства о труде и об охране труда, технических нормативных правовых актов, локальных нормативных правовых актов, разрабатываются мероприятия по устранению причин несчастного слу- чая и предупреждению подобных происшествий.

После завершения расследования уполномоченное должностное лицо ор- ганизации, работодателя, страхователя с участием лиц, участвовавших в рас- следовании,  составляет  Акт  о несчастном случае на производстве формы Н-1.

Если повреждение здоровья произошло вследствие установленного судом умысла потерпевшего (совершение противоправных деяний, в том числе хище- ние и угон транспортных) или умышленного причинения вреда своему здоро- вью (попытка самоубийства, членовредительство и тому подобные деяния), а также, когда единственной причиной повреждения здоровья потерпевшего яви- лось его нахождение в состоянии алкогольного опьянения либо в состоянии, вызванном потреблением наркотических средств, психотропных, токсических или других одурманивающих веществ здоровья (подтвержденным документом учреждения здравоохранения), то такой несчастный случай оформляется Актом о непроизводственном несчастном случае (форма НП). Несчастный случай оформляется по форме НП и в том случае, когда он обусловлен исключительно состоянием здоровья потерпевшего, подтвержденным документом, выданным организацией здравоохранения.

Акты по форме Н-1 или формы НП составляются в четырех экземплярах, предназначенных для:

-       потерпевшего или лица, представляющего его интересы;

-       государственного инспектора труда;

-       специалиста по охране труда или специалиста, на которого возложены его обязанности (заместителя руководителя, ответственного за организацию охраны труда), с материалами расследования;

-       страховщика, которому направляется один экземпляр Акта формы Н-1 с материалами расследования.

Одновременно копии Акта формы Н-1 или акта формы НП направляются руководителю подразделения, где работает (работал) потерпевший, в профсоюз (иной представительный орган работников), уполномоченный орган надзора, если случай произошел на поднадзорном ему объекте, местный исполнитель-ный и распорядительный орган, в вышестоящую организацию (по ее требова- нию).

Работодатель, страхователь в течение двух рабочих дней по окончании расследования:

-       рассматривает материалы расследования, утверждает акт формы  Н-1 или акт формы НП и регистрирует его соответственно в журнале регистрации несчастных случаев на производстве или журнале регистрации непроизводст- венных несчастных случаев;

-       направляет по одному экземпляру акта формы Н-1 или акта формы НП лицам и организациям, указанным выше.

В случае несогласия с содержанием акта работодатель принимает реше- ние о проведении дополнительного расследования.

В случае ликвидации, в том числе в связи с экономической несостоятель- ностью (банкротством) работодателя, страхователя расследование несчастного случая проводится и оформляется по заявлению потерпевшего или лица, пред- ставляющего его интересы, государственным инспектором труда с участием представителей страховщика и потерпевшего или лица, представляющего его интересы (по их требованию). Работодатель, страхователь обеспечивает хране- ние актов формы Н-1 в течение 45 лет.

Специальное расследование несчастных случаев. Несчастные случаи на производстве с тяжелым, смертельным исходом, групповые несчастные случаи подлежат специальному расследованию.

Специальное расследование несчастных случаев на производстве прово- дит государственный инспектор труда с участием уполномоченного должност- ного лица работодателя, представителя профсоюза (иного представительного органа работников), вышестоящей организации (местного исполнительного и распорядительного органа).

Если такие несчастные случаи произошли на предприятиях (объектах), подконтрольных уполномоченным органам надзора, то их расследование про- водится представителем этого органа совместно с государственным инспекто- ром труда с участием указанных лиц.

Работодатель, страхователь:

-       создает лицам, занятым расследованием несчастного случая на произ- водстве, профессионального заболевания, необходимые условия для работы, предоставляет помещение, средства связи, транспорт, средства индивидуальной защиты;

-       оплачивает расходы, связанные с проведением расследования несчастного случая на производстве, профессионального заболевания;

-       организует в соответствии с Правилами оформление и учет несчастных случаев на производстве и профессиональных заболеваний, разработку и реали- зацию мероприятий по их профилактике.

Документы специального расследования включают:

-       заключение государственного инспектора труда (представителя упол- номоченного органа надзора и государственного инспектора труда) о несчаст- ном случае;

-       акт формы Н-1 или акт формы НП на каждого потерпевшего;

-       протокол осмотра места происшествия несчастного случая;

-       планы, схемы, эскизы, фотоснимки места происшествия и т. п.;

-       протоколы опросов, объяснения потерпевшего (потерпевших), свидете- лей, работников, должностных и иных лиц;

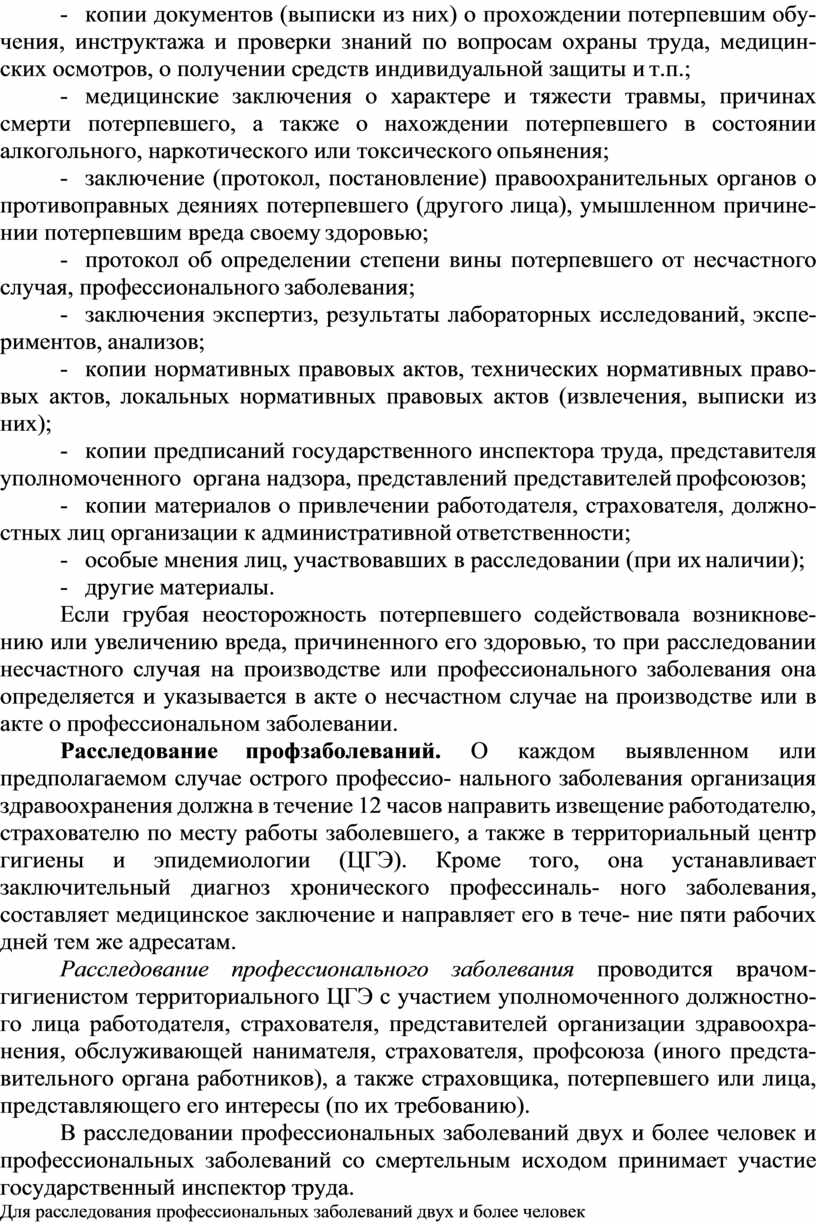

-       копии документов (выписки из них) о прохождении потерпевшим обу- чения, инструктажа и проверки знаний по вопросам охраны труда, медицин- ских осмотров, о получении средств индивидуальной защиты и т.п.;

-       медицинские заключения о характере и тяжести травмы, причинах смерти потерпевшего, а также о нахождении потерпевшего в состоянии алкогольного, наркотического или токсического опьянения;

-       заключение (протокол, постановление) правоохранительных органов о противоправных деяниях потерпевшего (другого лица), умышленном причине- нии потерпевшим вреда своему здоровью;

-       протокол об определении степени вины потерпевшего от несчастного случая, профессионального заболевания;

-       заключения экспертиз, результаты лабораторных исследований, экспе- риментов, анализов;

-       копии нормативных правовых актов, технических нормативных право- вых актов, локальных нормативных правовых актов (извлечения, выписки из них);

-       копии предписаний государственного инспектора труда, представителя уполномоченного  органа надзора, представлений представителей профсоюзов;

-       копии материалов о привлечении работодателя, страхователя, должно- стных лиц организации к административной ответственности;

-       особые мнения лиц, участвовавших в расследовании (при их наличии);

-       другие материалы.

Если грубая неосторожность потерпевшего содействовала возникнове- нию или увеличению вреда, причиненного его здоровью, то при расследовании несчастного случая на производстве или профессионального заболевания она определяется и указывается в акте о несчастном случае на производстве или в акте о профессиональном заболевании.

Расследование профзаболеваний. О каждом выявленном или предполагаемом случае острого профессио- нального заболевания организация здравоохранения должна в течение 12 часов направить извещение работодателю, страхователю по месту работы заболевшего, а также в территориальный центр гигиены и эпидемиологии (ЦГЭ). Кроме того, она устанавливает заключительный диагноз хронического профессиналь- ного заболевания, составляет медицинское заключение и направляет его в тече- ние пяти рабочих дней тем же адресатам.

Расследование профессионального заболевания проводится врачом- гигиенистом территориального ЦГЭ с участием уполномоченного должностно- го лица работодателя, страхователя, представителей организации здравоохра- нения, обслуживающей нанимателя, страхователя, профсоюза (иного предста- вительного органа работников), а также страховщика, потерпевшего или лица, представляющего его интересы (по их требованию).

В расследовании профессиональных заболеваний двух и более человек и профессиональных заболеваний со смертельным исходом принимает участие государственный инспектор труда.

Для расследования профессиональных заболеваний двух и более человек и профессиональных заболеваний со смертельным исходом могут привлекаться специалисты вышестоящих ЦГЭ, научно-исследовательских институтов.

Расследование случаев профессиональных заболеваний, вызванных особо опасными и другими инфекциями, проводится с участием врача-эпидемиолога.

Расследование острого профессионального заболевания проводится в те- чение трех рабочих дней, а хронического профессионального заболевания – че- тырнадцати рабочих дней после получения извещения.

В процессе расследования профессионального заболевания:

-       проводится обследование рабочего места, участка, цеха, определяется  их соответствие требованиям санитарно-гигиенических нормативов с проведе- нием необходимых лабораторных и инструментальных исследований;

-       берутся объяснения, опрашиваются заболевший (заболевшие), свидете- ли, должностные и иные лица;

-       устанавливается обеспеченность заболевшего (заболевших) средствами индивидуальной защиты, санитарно-бытовыми помещениями и устройствами;

-       изучаются документы о результатах санитарно-гигиенических обследо- ваний, предварительных и периодических медицинских осмотров, выполнении запланированных мероприятий по охране труда;

-       устанавливаются причины профессионального заболевания, лица, до- пустившие нарушения актов законодательства о труде и об охране труда, тех- нических нормативных правовых актов, локальных нормативных правовых ак- тов, разрабатываются технические, организационные, санитарно- гигиенические, лечебно-профилактические, медико-реабилитационные и иные мероприятия по устранению причин и последствий профессионального заболе- вания.

По результатам расследования врач-гигиенист составляет акт о профес- сиональном заболевании формы ПЗ-1 на каждого заболевшего в шести экземп- лярах. При одновременном профессиональном заболевании двух и более чело- век, профессиональном заболевании со смертельным исходом акт формы ПЗ-1 составляется в семи экземплярах.

Акты формы ПЗ-1 утверждаются главным государственным санитарным врачом города (района).

Утвержденные акты формы ПЗ-1 регистрируются территориальным ЦГЭ в журнале регистрации профессиональных заболеваний и направляются вместе с документами расследования заболевшему или лицу, представляющему его интересы, учреждение здравоохранения, обслуживающего работодателя, стра- хователю, а также государственному инспектору труда, работодателю, страхо- вателю, страховщику.

Утвержденные акты формы ПЗ-1 с документами расследования профес- сиональных заболеваний со смертельным исходом и с одновременным острым профессиональным заболеванием двух и более человек направляются террито- риальным ЦГЭ также в территориальную прокуратуру по месту нахождения организации, работодателя, страхователя. Один экземпляр указанного акта хра- нится в территориальном ЦГЭ.

Работодатель, страхователь обеспечивает хранение актов формы ПЗ-1 в течение 45 лет.

Расследование хронических профессиональных заболеваний у лиц, изме- нивших место работы, проводится по месту возникновения профессионального заболевания.

Анализ и учет производственного травматизма и профзаболеваний. Анализ травматизма и заболеваемости на производстве проводится по ак там расследования несчастных случаев, профессиональных заболеваний, листкам временной нетрудоспособности.

Наиболее распространенный на практике анализ травматизма и заболе- ваемости – это изучение причин возникновения опасных и вредных производ- ственных факторов.

Причины травматизма и профессиональных заболеваний подразделяют на организационные, технические, санитарно-гигиенические, психофизиологи- ческие.

Организационные причины травматизма и профзаболеваний целиком за- висят от уровня организации труда на предприятии – отсутствие или неудовле- творительное проведение обучения и инструктажа, отсутствие проекта произ- водства работ, несоблюдение режима труда и отдыха, неправильная организа- ция рабочего места, отсутствие, неисправность или несоответствие условиям работы средств индивидуальной защиты, неудовлетворительный надзор за про- изводством работ и т.д.

Технические причины травматизма и профзаболеваний можно характери- зовать как причины, не зависящие от уровня организации труда на предпри- ятии, – конструктивные недостатки оборудования, инструментов и приспособ- лений, несовершенство технологических процессов, средств сигнализации и блокировок и т.д.

Санитарно-гигиенические причины вызваны: неблагоприятными метео- рологическими условиями труда, повышенными уровнями шума, вибрации, концентрациями вредных веществ в воздухе рабочей зоны, наличием вредных излучений, нерациональным освещением и т.д.

Психофизиологические причины обусловлены физическими и нервно- психическими перегрузками, нервно-эмоциональным перенапряжением, несо- ответствием условий труда анатомо-физиологическим особенностям работаю- щего, неудовлетворительным психологическим климатом в коллективе и др.

Для профилактики травматизма используют две основных группы мето- дов анализа несчастных случаев – ретроспективные и прогностические.

Ретроспективные методы основаны на анализе происшедших несчаст- ных случаев. К ним относятся статистический и монографический методы.

Статистический метод анализа несчастных случаев представляет собой совокупность приемов, основанных на целенаправленном сборе, накоплении и обработке информации о несчастных случаях с последующим расчетом стати- стических показателей. При этом изучаются обстоятельства несчастных случа- ев по актам формы Н-1, данные других отчетов предприятий за определенный период времени. Метод позволяет выявить динамику травматизма и его тяжесть по отдельным участках производства.

Разновидностями статистического метода являются групповой и топо- графический методы.

При групповом методе травмы подбираются по отдельным однородным признакам: времени травмирования; возрасту, квалификации и специальности пострадавших; видам работ; причинам несчастных случаев и т.д. Это позволяет выявить недостатки оборудования, организации работ или условий труда.

При топографическом методе все несчастные случаи систематически наносятся условными знаками на план расположения оборудования в цехе, на участке. Скопление таких знаков на каком-либо оборудовании или рабочем месте характеризует его повышенную травмоопасность и способствует приня- тию соответствующих профилактических мер.

Монографический (клинический) метод заключается в углубленном анализе объекта обследования в совокупности со всей производственной обстановкой. Изучению подвергаются технологические и трудовые процессы, оборудование, применяемые приспособления и инструменты, средства коллективной и индивидуальной защиты. Особое внимание уделяется оценке режимов труда и отдыха работающих, ритмичности работы предприятия (цеха).  При этом выявляются скрытые опасные факторы, способные привести к несчастному случаю. Данный метод можно использовать и для разработки мероприятий по охране труда для вновь проектируемых предприятий.

В настоящее время применяются и другие методы анализа производст- венного травматизма – экономический, эргономический, психологический и др. Прогностические методы основаны на изучении опасностей и  используются при проектировании новых технологических процессов, оборудования. При этом изучаются опасности на основе логико-вероятностного анализа, моделирования, мнений экспертов, специальных расчетов, исследований.

Знание абсолютных численных показателей травматизма на производстве не дает полного представления об уровне и динамике его по сравнению с дру- гими предприятиями, так как количество работающих на разных предприятиях неодинаково. Поэтому на практике для сравнительного анализа травматизма на предприятиях пользуются относительными количественными показателями: коэффициентами частоты, тяжести, нетрудоспособности, смертности и эконо- мическим показателем травматизма.

Годовой статистический отчет о численности потерпевших при несчаст- ных случаях на производстве и профессиональных заболеваний осуществляется по Форме 1-т (травматизм). Этот отчет представляют все юридические лица, а также их обособленные подразделения. Отчет не представляется субъектами малого предпринимательства – юридическими лицами со среднесписочной численностью работающих за год:

-всех форм собственности – до 15 человек включительно;

-негосударственных форм собственности – 16 – 100 человек в зависимо- сти от   вида экономической деятельности (в промышленности и на  транспорте

– до 100 человек включительно, а в сельском хозяйстве и научно-технической сфере – до 60 человек включительно).

Лекция № 9

Производственный микроклимат и основные методы его оптимизации.

Производственная санитария – это система организационных, санитар- но-гигиенических мероприятий, технических средств и методов, предотвра- щающих или уменьшающих воздействие на работающих вредных производст- венных факторов до значений, не превышающих допустимые (ГОСТ 12.0.002).

Гигиена труда – комплекс мер и средств по сохранению здоровья рабо- тающих, профилактике неблагоприятных воздействий производственной среды и трудового процесса.

Производственная среда – это пространство, где осуществляется трудо- вая деятельность человека, которая может производиться как правило в произ- водственных помещениях, так и вне их.

Производственные помещения – это замкнутые пространства в специаль- но предназначенных зданиях и сооружениях, в которых постоянно (по сменам) или периодически (в течение рабочего дня) осуществляется трудовая деятель- ность людей.

Метеорологические условия производственной среды – температура, от- носительная влажность и скорость движения воздуха (подвижность) определя- ют интенсивность теплообмена между организмом человека и окружающей средой и оказывают существенное влияние на функциональное состояние раз- личных систем организма, самочувствие, работоспособность, производитель- ность труда, здоровье.

Длительное воздействие на человека неблагоприятных метеорологиче- ских факторов резко ухудшает состояние здоровья организма и может приво- дить к заболеваниям.

Воздействие высокой температуры на человека способствует быстрой утомляемости работающего, может приводить в определенных условиях к пе- регреву организма, сопровождающемуся повышением температуры тела, обильным потоотделением, жаждой, учащением дыхания и пульса. При более значительном перегреве тела человека дополнительно возникает головокруже- ние, затрудняется речь и пр. Описанная форма перегрева организма с преобла- данием резкого повышения температуры тела человека называется тепловой гипертермией.

Другая форма воздействия высокой температуры на человека характери- зуется преобладанием нарушения водно-солевого обмена и известна под назва- нием судорожной болезни. Она протекает в форме судорог различных мышц,

особенно икроножных, сопровождается большим выделением пота с потерей нужных организму солей. Обезвоживание организма вызывает сгущение крови, ухудшается питание тканей и органов. Потеря солей лишает кровь способности удерживать воду, что приводит к быстрому выведению из организма вновь вы- питой жидкости.

В дальнейшем может наступить тепловой удар, протекающий с потерей сознания, повышением температуры тела до 40-41°С, слабым и учащенным пульсом. При тепловом или солнечном ударе происходит прилив крови к мозгу, в результате чего пострадавший чувствует внезапную слабость, головную боль, возникает рвота, дыхание становится поверхностным. Характерным признаком тяжелого поражения является почти полное прекращение потоотделения. Теп- ловой удар и судорожная болезнь могут привести к смертельному исходу.

Неблагоприятное воздействие на организм человека оказывает не только высокая, но и низкая температура воздуха. Она может вызвать местное или об- щее охлаждение организма, стать причиной простудного заболевания или об- морожения. Длительное охлаждение часто приводит к расстройству деятельно- сти капилляров и мелких артерий (ознобление пальцев рук, ног и кончиков ушей). При этом происходит и переохлаждение всего организма. Повреждение тканей в результате воздействия низкой температуры называется отмороженем. Отморожению способствуют: длительное воздействие холода, ветра, повышенной влажности; использование тесной или мокрой обуви, неподвижное положение, болезненное состояние пострадавшего (истощение, алкогольное опьянение, кровопотери и т. д.). Отморожению более всего подвержены пальцы, кисти рук, стопы ног, уши, нос.

Высокая относительная влажность, измеряемая отношением содержания водяных паров в 1 м3 воздуха к их максимально возможному содержанию в этом же объеме, оказывает значительное влияние на человека: при повышенной температуре воздуха способствует перегреванию организма, а при низкой тем- пературе она усиливает теплоотдачу поверхности кожи и ведет тем самым к пе- реохлаждению организма. С другой стороны, низкая влажность вызывает пере- сыхание слизистых оболочек дыхательных путей человека, что негативно от- ражается на дыхательной функции.

Подвижность воздуха эффективно способствует теплоотдаче организма человека, положительно проявляется при высоких температурах, но отрицательно – при низких.

Следовательно, в одних случаях сочетание метеорологических факторов создает благоприятные условия для нормального протекания жизненных функций организма, а в других может привести к нарушению терморегуляции орга- низма.

Терморегуляция – это совокупность физиологических и химических про- цессов в организме человека, направленных на поддержание температуры тела в пределах 36-37 С. Различают химическую и физическую терморегуляцию. Химическая  терморегуляция  достигается  снижением  уровня  обмена веществ при угрозе перегревания организма или его усилением при охлаждении. Физи- ческая терморегуляция обеспечивает отдачу теплоты в окружающую среду.

Температурный режим производственных помещений определяется ко- личеством тепловыделений в цехе или в изолированной его части от тепловы- деляющего оборудования, нагретых и раскаленных изделий, отопительных приборов, а также от солнечной радиации, проникающей в цех через открытые и остекленные проемы. Часть поступающей в помещение теплоты отдается на- ружу, а остальное, так называемая «явная» теплота, нагревает воздух рабочих помещений.

Инфракрасное излучение и его воздействие на работающих. Как правило, на практике тепловое излучение является интегральным, поскольку нагретые тела одновременно излучают волны различной длины. При температуре выше 500 С спектр излучения содержит как видимые (световые), так и невидимые (инфракрасные) лучи. При более низких температурах этот спектр состоит только из инфракрасных лучей. При температуре 2500-3000  С   и выше тела начинают излучать ультрафиолетовые лучи.

Видимая часть спектра охватывает волны длиной от 3 до 0,76 мкм, ин- фракрасная – от 0,77 до 420 мкм. Санитарно-гигиеническое значение имеет, в основном, невидимая часть спектра, т.е. инфракрасное излучение.

Инфракрасное излучение – это тепловое излучение, представляющее со- бой электромагнитные колебания, обладающие как волновыми, так и световы- ми свойствами. Инфракрасные лучи в зависимости от длины волны делятся на следующие области – коротковолновую ИКИ-А (менее 1,4 мкм), средневолно- вую ИКИ-В (1,4 – 3 мкм), длинноволновую ИКИ-С (более 3 мкм). В производ- ственных условиях наибольшее гигиеническое значение имеет диапазон ин- фракрасного излучения с длинами волн от 0,77 до 70 мкм.

Характер воздействия излучения зависит от многих факторов: длины волны, интенсивности, длительности облучения, размеров излучающей поверх- ности и облучаемых участков тела человека и т.д. Воздействие инфракрасного излучения на организм человека может быть местным и общим.

При местном воздействии инфракрасного излучения особенно в области длинных волн температура кожи человека повышается, ощущаются жжение и боль.

Максимальной проникающей способностью обладают красные лучи ви- димого спектра и короткие инфракрасные лучи (ИКИ-А) с длиной волны до 1,5 мкм, глубоко проникающие в ткани и мало поглощаемые поверхностью кожи. За счет большой глубины проникновения коротковолновая часть спектра вы- зывает повышение температуры глубоколежащих тканей тела. Например, дли- тельное облучение глаз человека может привести к помутнению хрусталика и развитию профессионального заболевания – производственной катаракты. Наибольший нагрев поверхности  кожи вызывают лучи  с длиной волны около  3 мкм.

Лучистая энергия, попадая на человека, воздействует прежде всего на не- защищенные части тела (лицо, руки, шею, грудь). Причем если конвективная теплота влияет главным образом на внешние кожные покровы, то лучистая – может проникать на некоторую глубину в ткани.

Продолжительное воздействие лучистой энергии на открытые участки кожи человека может приводить к ожогам.

По тяжести поражения ожоги условно делятся на 4 степени: первая сте- пень характеризуется краснотой, припухлостью кожи, болезненностью; вторая степень – появлением пузырьков, заполненных жидкостью; третья степень – глубоким повреждением, вызывающим омертвление участков тканей; четвертая степень – поражением всей толщи кожи, а также глубоколежащих тканей и органов.

При систематических перегревах организма человека отмечается повы- шенная восприимчивость его к простудным заболеваниям. Таким образом, теп- ловое излучение воздействует на организм человека, нарушая его нормальную деятельность, вызывая серьезные осложнения. Поэтому меры борьбы с избы- точный теплотой имеют большое значение для улучшения условий труда.

Нормирование и контроль параметров микроклимата производственных помещений. Учитывая большую важность метеорологических факторов для работающих, санитарные правила регламентируют показатели микроклимата для рабочих зон производственных, а также санитарно-бытовых помещений.

Микроклимат производственных помещений – это метеорологические условия внутренней среды этих помещений, которые определяются действующими на организм человека сочетаниями температуры, влажности, скорости движения воздуха и теплового излучения.

Рабочая зона – пространство, ограниченное по высоте 2 м над уровнем пола или площадки, на которых находятся места постоянного (временного) пребывания работающих.

Гигиенические требования к микроклимату производственных помещений определяет СанПиН 9-80-98, по которому показателями, характеризующи- ми микроклимат в производственных помещениях, являются температура, от- носительная влажность и скорость движения воздуха, интенсивность теплового облучения и температура поверхностей технологического оборудования и ог- раждающих конструкций. Правила устанавливают оптимальные и допустимые параметры микроклимата в зависимости от характеристики производственных помещений, периода года, категории тяжести работы и условий рабочего места. Оптимальные микроклиматические условия – сочетания количественных показателей микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают сохранение нормального теплового состояния организма без напряжения механизмов терморегуляции. Они обеспеивают ощущение теплового комфорта и создают предпосылки для высокого уровня работоспособности.

Допустимые микроклиматические условия – сочетания количественных показателей микроклимата, которые при длительном и систематическом воз- действии на человека могут вызвать переходящие и быстро нормализующиеся изменения теплового состояния организма, сопровождающиеся напряжением механизмов терморегуляции, не выходящим за пределы физиологических при- способительных возможностей. При этом не возникает повреждений или нару- шений состояния здоровья, но могут наступать ощущения теплового диском- форта, ухудшение самочувствия и понижение работоспособности.

Параметры микроклимата устанавливаются на два периода года – холодный и теплый.

Холодный – период года, характеризующийся среднесуточной температурой наружного воздуха, равной +10 °С и ниже. Теплый – период года со среднесуточной температурой наружного воздуха выше + 10 °С. Среднесуточная температура наружного воздуха представляет собой среднюю величину температуры наружного воздуха, измеренную в определенные часы суток через одинаковые интервалы времени. Она принимается по данным метеорологической службы.

Физическая тяжесть работы определяется величиной энергетических затрат в процессе трудовой деятельности. В соответствии с СанПиН 9-80-98 физические работы подразделяются па легкие, средней тяжести и тяжелые.

Оптимальные параметры микроклимата необходимо соблюдать на рабочих местах производственных помещений, в которых выполняются работы операторского типа, связанные с нервно-эмоциональным напряжением (в кабинах, на пультах и постах управления технологическими процессами, в залах вычислительной техники), а также в других помещениях при выполнении работ аналогичного характера (температура – 22-240С,  относительная влажность – 60-40%, скорость движения воздуха – не более 0,1 м/с).

Контроль параметров микроклимата проводится не менее трех раз в те- чение одного дня: в начале, середине и конце рабочей смены.

Температуру, относительную влажность и скорость движения воздуха измеряют на высоте 1,0 м от пола или рабочей площадки при работах, выпол- няемых сидя, и на высоте 1,5м – при выполнении работ стоя.

Интенсивность теплового излучения на постоянных и непостоянных ра- бочих местах необходимо определять в направлении максимума силы теплово- го излучения от каждого источника, располагая приемник прибора перпендику- лярно падающему потоку па высоте 0,5; 1,0 и 1,7 м.

Температура и относительная влажность воздуха измеряются аспираци- онными психрометрами типа МВ-4М или М-34. При отсутствии в местах изме- рения источников лучистой теплоты (инфракрасного излучения) температура и относительная влажность могут измеряться  суточными и недельными    термо-графами типа М-16 и гигрографами типа М-21 при условии сравнения их пока- заний с показаниями аспирационного психрометра. Для измерения относитель- ной влажности и температуры могут использоваться современные приборы ИВТМ-7МК и ИВГ-1МК и др. Для измерения температуры нагретых тел, по- верхностей стен, оборудования можно использовать термометры: контактный микропроцессорный ТК-5М, переносной электронный 1503П, универсальный TESTO 925, пирометр С-110Л и др.

Скорость движения воздуха измеряется крыльчатыми анемометрами АСО-3 типа Б, если скорость лежит к пределах от 1 до 10 м/с, или чашечными, которые позволяют измерить скорость движения воздуха от 1 до 30 м/с. Для измерения небольших скоростей воздуха (0,02-2 м/с) необходимо использовать дифференциальный микроанемометр или электроанемометр. К анемометрам последнего типа относится термоанемометр типа ЭА-2М, который одновре- менно определяет температуру воздуха. Диапазон скоростей, измеряемых тер- моанемометром, лежит в пределах от 0,03 до 5 м/с. Скорость движения воздуха менее 0,3 м/с, особенно при наличии разнонаправленных потоков, можно изме- рять цилиндрическим или шаровым кататермометрами. Они позволяют опре- делять диапазон скоростей воздуха от 0,1 до 1,5 м/с, обеспечивая достаточную для практических целей точность измерений. Однако, их не рекомендовано ис- пользовать при температуре воздуха выше 29 °С, при наличии вблизи точки измерения нагретых или охлажденных поверхностей.

К современным портативным приборам для измерения скорости воздуха относятся электронный анемометр АПР-2. TESTО 425, 435 и др. В настоящее время имеются комбинированные приборы, позволяющие сразу определять три параметра – температуру, относительную влажность и подвижность воздуха, например, метеометр МЭС-200А и др.

Тепловое излучение измеряется различными приборами типа радиомет- ров, актинометров, болометров, спектрорадиометров (РОТС-11, ДОИ-1, СРП- 86). Для измерения можно использовать актинометр Носкова, радиометр энергетической освещенности РАТ-2П-Кварц-41, портативный инфракрасный термометр ПИТ (пирометр), инфракрасный радиационный термометр ИРТ-2 и др.

Мероприятия по оптимизации микроклимата. Наиболее радикальными методами управления микроклиматом являются:

-       максимально возможная механизация и автоматизация тяжелых и тру- доемких работ, выполнение которых сопровождается избыточным теплообра- зованием в организме человека;

-       дистанционное управление теплоизлучающими поверхностями, исклю- чающее необходимость пребывания работающих в зоне инфракрасного облуче- ния;

-       рациональное размещение и теплоизоляция оборудования, коммуника- ций и других источников, излучающих теплоту в рабочую зону, так, чтобы ис- ключалась возможность совмещения потоков лучистой энергии на рабочих местах. При возможности оборудование следует размещать на открытых пло- щадках. Теплоизоляция его должна обеспечивать температуру наружных сте- нок не выше 45°С;

-       оборудование источников интенсивного влаговыделения с открытой по- верхностью испарения (ванны, красильные и промывочные аппараты и другие емкости с водой или растворами) крышками или снабжение их местными отсосами.

При невозможности нормализации микроклимата и производственных помещениях следует применять защитные экраны, водяные и воздушные завесы, защищающие рабочие места от теплового излучения, а также водовоздушное или воздушное душирование.

Основной способ борьбы с лучистой теплотой (инфракрасным излучением) на рабочих местах заключается в изоляции излучающих поверхностей, т.е. создании определенного термического сопротивления на пути теплового потока в виде экранов различных конструкций (жестких глухих, сетчатых полупрозрачных, водяных, водно-воздушных и др.). Действие защитных экранов заключается либо в отражении лучистой энергии обратно к источнику излучения либо в ее поглощении. По принципу работы различают отражающие, поглощающие и теплоотводящие экраны. Однако это деление условно, так как любой экран обладает способностью отражать, поглощать или отводить теплоту. Принадлежность экрана к той или иной группе зависит от преимущественного свойства последнего. В зависимости от возможности наблюдения за ходом технологического процесса экраны можно разделить на три типа; непрозрачные, полупрозрачные и прозрачные.

Среди организационных мероприятий следует отметить следующие:

-       организация рационального водно-солевого режима работающих с целью профилактики перегрева организма. Для этого к питьевой воде добавляют небольшое количество (0,2-0,5%) поваренной соли и насыщают ее диоксидом углерода (сатурируют). Прием газированной подсоленной поды позволяет быстро восстанавливать нарушенное водно-солевое равновесие организма, утолять жажду, компенсировать потоотделение и соответственно снижать    потери массы. Диоксид углерода придает вкус воде и улучшает секрецию желудочного сока;

-       устройство в «горячих цехах» специально оборудованных комнат, ка- бин или мест для кратковременного отдыха, в которые подается очищенный и умеренно охлажденный воздух;

-       для предупреждения переохлаждения и простудных заболеваний рабо- тающих у входа в цех устраивают тамбуры или создают воздушные тепловые завесы, которые направляют поток холодного наружного воздуха в верхнюю зону помещения. Для работающих длительное время на холоде предусматри- вают специально оборудованные помещения для периодического обогрева.

Для обеспечения нормативных микроклиматических условий в холодный период года производственные и административно-бытовые помещения долж- ны оборудоваться системами отопления.

Отопление и кондиционирование воздуха. Отопление проектируется для обеспечения в помещениях расчетной температуры воздуха, которая принимается в зависимости от периода года.  Для холодного периода года расчет отопления производится с учетом обеспе- чения минимальной из допустимых температур. В общественных, административно-бытовых и производственных помещениях отапливаемых зданий, когда они не используются, и в нерабочее время следует принимать температуру воз- духа ниже нормируемой, но не ниже 5 °С, обеспечивая восстановление норми- руемой температуры к началу использования помещения или к началу работы без увеличения приведенных затрат.

На постоянных рабочих местах в помещениях пультов управления техно- логическими процессами необходимо принимать расчетную температуру воздуха 22 0С и относительную влажность не более 60% в течение всего года.

Отопление, вентиляция и кондиционирование воздуха производственных и вспомогательных помещений регламентируются одноименными СНБ 4.02.01- 03, ГОСТ 12.4.021, ГОСТ 12.2.137, МОПОТ и другими документами.

Для производственного отопления используются специальные системы.

Система отопления – это комплекс конструктивных элементов, предна- значенных для получения, переноса и подачи необходимого расчетного количества теплоты в обогреваемые помещения.

Каждая система отопления состоит из генератора теплоты, нагревательных приборов для передачи теплоты отапливаемому помещению и теплопровода – сети труб или каналов для переноса теплоты от генератора к отопительным приборам.

По месту размещения генератора теплоты относительно отапливаемых помещений системы отопления могут быть местными и центральными.

К местным системам относят такие, в которых генератор теплоты, на- гревательные приборы и теплопроводы находятся непосредственно в отапливаемом помещении и конструктивно объединены в одной установке (печное, воздушное, панельное (лучистое), а также отопление местными газовыми, электрическими приборами или котлами, работающими на различных видах топлива).

При панельном (лучистом) отоплении нагревательные приборы либо со- вмещены с ограждающими конструкциями (т.е. находятся в междуэтажных пе- рекрытиях, стенах, перегородках), либо расположены свободно в виде плоских панелей, плафонов, излучателей. В качестве теплоносителя используется вода с температурой 50-60 °С, нагретый воздух и реже пар. Иногда используются электронагревательные элементы. Преимуществами этой системы являются: большая равномерность нагрева и постоянство температуры и влажности воздуха в помещении, отсутствие нагревательных приборов, возможность охлаждения помещений в летнее время пропусканием холодной воды (или воздуха) через систему. Основные недостатки – относительно большие первоначальные затраты на устройство и сложность ремонта во время эксплуатации.

Для местного обогрева отечественная промышленность производит ин- фракрасные обогреватели помещений в виде панелей различной мощности от 0,8 кВт и выше. Эти обогреватели за счет использования длинноволновой части спектра нагревают непосредственно людей, предметы, ограждающие конст- рукции зданий. В данном случае теплота не тратится на обогрев воздуха, что характерно для конвективного отопления. К достоинствам этих обогревателей относятся универсальность, возможность быстрого обогрева и его регулирования, экономичность, большой срок службы, пожаробезопасность. Однако инфракрасные обогреватели не должны размещаться в зоне прямого влияния теплового излучения на глаза работающих. Поэтому их, как правило, устанавливают на непостоянных рабочих местах или зонах обслуживания оборудования, связанных с перемещением персонала.

Кроме того, инфракрасные обогреватели можно использовать для под- держания температурных условий технологических процессов, сушки и защиты от промерзания сыпучих материалов и других целей, что в условиях экономии энергоресурсов может быть весьма эффективным.

К системам центрального отопления относятся такие, в которых генера- торы теплоты расположены вне отапливаемых помещений, т.е. отдалены от на- гревательных приборов. Теплоноситель нагревается в генераторе, находящемся в тепловом центре (ТЭЦ, котельная), перемещается по теплопроводам в обогре- ваемые здания и помещения и, передав теплоту через нагревательные приборы, возвращается в тепловой центр.

Центральные системы отопления бывают водяными, паровыми, воздуш- ными и комбинированными.

Водяная и паровая системы отопления в зависимости от давления тепло- носителя могут быть низкого давления (давление пара до 70 кПа или темпера- тура воды до 100 °С) и высокого давления (давление пара выше 70 кПа или температура воды свыше 100 °С).

Системы водяного отопления подразделяются на низкотемпературные – с предельной температурой горячей воды 85÷100 °С и высокотемпературные – с температурой воды более 105 °С.

Водяное отопление низкого давления наиболее широко используется на промышленных предприятиях, так как позволяет централизованно регулировать температуру теплоносителя, поддерживать температуру воздуха и относительную влажность в помещениях в заданных пределах, исключает возможность ожогов работающих об нагревательные приборы, обеспечивает пожарную безопасность. Основным недостатком системы является возможность ее замерзания в зимнее время, а также медленный нагрев больших помещений после продолжительного перерыва в работе.

В паровом отоплении теплоносителем является водяной пар (влажный, насыщенный). В зависимости от рабочего давления оно делится на системы низкого, высокого давления и вакуум-паровые. По устройству паровые системы отопления не отличаются от водяных.

Паровое отопление имеет ряд существенных недостатков по сравнению с водяным: трудность регулировки подачи пара в отопительную систему, что приводит к резким колебаниям температуры в отапливаемых помещениях; опасность возникновения пожаров и ожогов о нагревательные приборы; вероятность резкого снижения относительной влажности воздуха за счет его перегрева и т.п.

Воздушное отопление по способу подачи теплого воздуха подразделяется на центральное – с подачей нагретого воздуха от единого теплогенератора и местное – с подачей теплого воздуха местными отопительными агрегатами.

Нагретый до 70 °С воздух должен подаваться на высоту не менее 3,5 м от уровня пола, а воздух, нагретый до 45 °С, на расстояние не менее 2,5 м от рабо- чих мест. Основные преимущества центрального воздушного отопления сле- дующие: немедленный обогрев помещения при включении системы отопления; отсутствие в помещении нагревательных приборов; возможность использова- ния в летнее время для охлаждения и вентиляции помещений; экономичность, особенно если это отопление совмещено с общеобменной вентиляцией. Устройство и эксплуатация воздушного отопления значительно экономичнее других систем.

Наиболее современным способом обеспечения оптимальных параметров микроклимата в помещениях является кондиционирование воздуха. В соответ- ствии с СНБ 4.02.01-03 кондиционирование воздуха – это автоматическое под- держание в закрытых помещениях всех или отдельных параметров воздуха (температуры, относительной влажности, чистоты, скорости движения) с целью обеспечения, главным образом, оптимальных метеорологических условий, наи- более благоприятных для самочувствия людей, ведения технологического про- цесса, сохранения ценностей культуры.

В общем случае под кондиционированием понимается нагревание или охлаждение, увлажнение или осушка воздуха и очистка его от пыли. Различают системы комфортного кондиционирования, обеспечивающие в помещении по- стоянные комфортные условия для человека, и системы технологического кон- диционирования, предназначенные для поддержания в производственном по- мещении требуемых технологическим процессом условий.

Аэроионизация воздуха. Источниками аэроионизации воздуха могут быть природные явления (космические и другие излучения, грозы, выпадение осадков, естественный ра- диоактивный распад элементов и пр.), технологические процессы и оборудование (рентгеновское и ультрафиолетовое излучения, термоэмиссия, фотоэффект, наличие высоких уровней электрического напряжения в технологическом оборудовании и электрических цепях) и специальные устройства (искусственная ионизация), при воздействии которых на воздушную среду происходит образование электрически заряженных частиц (ионов).

Как правило, аэроионы концентрируются вблизи мест их образования, их много в горном, морском воздухе (5000-10000  ионов  /см3),  в  лесах  (1000-5000 ионов /см3), у водоемов, после дождя, снега, грозы. Для сравнения: в воздухе городской квартиры содержится всего 50-100 отрицательных ио- нов/см3.

Аэроионы повышают умственную и физическую работоспособность, снимают стресс, укрепляют нервную систему, повышают сопротивляемость ор- ганизма инфекционным заболеваниям.

В биологическом отношении наиболее активны легкие аэроионы, при низком содержании которых отмечается ощущение духоты, головные боли, ос- лабление внимания, снижение других функциональных показателей организма. Повышенный уровень аэроионизации воздуха оказывает токсическое действие на организм человека и усиливает воздействие на него других вредных факто- ров.

Для нормализации аэроионного состава воздуха в помещениях использу- ют приточно-вытяжную вентиляцию, групповые и индивидуальные ионизаторы воздуха, устройства автоматического регулирования ионного режима воздуш- ной среды. Искусственная аэроионизация воздуха производится специальными ионизаторами, например, люстрами Чижевского, которые могут обеспечить в ограниченном объеме заданную концентрацию ионов определенной полярно- сти.

Лекция № 10

Освещение производственных помещений.

Свет – один из важнейших элементов организации пространства и глав- ный посредник между человеком и окружающим его миром. Неудовлетвори- тельная освещенность в рабочей зоне может являться причиной снижения про- изводительности и качества труда, получения травм.

Для создания оптимальных условий зрительной работы расчетные харак- теристики системы освещения должны быть увязаны с цветовым окружением. Так, при светлой окраске интерьера благодаря увеличению количества отра- женного света уровень освещенности повышается на 20-50% (при той же мощности источников света), резкость теней уменьшается, яркостной контраст между светильниками и поверхностями, на которых они размещаются, снижается, световые потоки равномерно распределяются по помещению.

При чрезмерной яркости источников света и окружающих предметов по- являются головные боли, резь в глазах, расстройство зрения. Неравномерность освещения и разная яркость окружающих предметов приводят к частой пере- адаптации глаз во время работы, и, как следствие, к быстрому утомлению органов зрения. Поэтому хорошо освещенные поверхности, находящиеся в поле зрения, лучше окрашивать в светлые тона, коэффициент отражения которых находился бы в пределах 30-60%.

Цветовая гамма А содержит возбуждающие цвета (в основном красные) и используется в тех помещениях, где необходимо взбодрить человека, воспол- нить дефицит эмоций, двигательной активности.

Гамма Б включает в свой состав тонизирующие цвета – оранжевый, жел- тый, травяные и лиственные оттенки зеленого и применяется там, где не требу- ется духовно воздействовать на человека, но нужно добиться максимальной его работоспособности, деловой активности.

Гамму В представляют успокаивающие цвета – синий, зелено-голубой, голубой. В эти цвета следует оформлять деловые помещения (кабинеты адми- нистрации, приемные, вестибюли).

Рациональной считают такую цветовую окраску, которая позволяет обес- печить: гармоническое единство производственного помещения и оборудова- ния; снизить утомляемость глаз работающих; сократить время адаптации зре- ния; исключить отблески от окрашенных поверхностей при естественном и ис- кусственном освещении. Это позволяет создать оптимальный зрительный ком- форт, что способствует повышению работоспособности и безопасности труда.

Цветовая окраска используется также для повышения безопасности экс- плуатации потенциально опасного оборудования – трубопроводов, баллонов, открытых частей электроустановок, ограждений, а также знаков безопасности.

В зависимости от спектрального состава светового потока, излучаемого источником света, цвета окружающих поверхностей воспринимаются по- разному. В связи с этим, при создании комфортного светоцветового климата в помещении наряду с правильным решением цветового окружения большое зна- чение имеет правильный выбор источников света.

Необходимая освещенность может быть достигнута за счет регулирова- ния светового потока источника освещения, включения и выключения части ламп в осветительных приборах, изменения спектрального состава света, при- менения осветительных приборов подвижной конструкции, позволяющей из- менять направление светового потока.

Основные светотехнические понятия и определения. Для гигиенической оценки освещенности используются качественные и количественные светотехнические показатели, принятые в физике.

К основным количественным показателям относятся лучистый и световой потоки, сила света, видность, освещенность, коэффициент отражения и яркость. К качественным показателям следует отнести фон, видимость, контраст.

Видимое излучение – участок спектра электромагнитных колебаний в диапазоне длин волн от 380 до 770 нм, воспринимаемый человеческим глазом.

Лучистый поток (Ф) – это мощность лучистой энергии электромагнитно- го поля в оптическом диапазоне волн и измеряется в ваттах.

Световой поток (F). Видимое излучение, оцениваемое по световому ощущению, которое оно производит на человеческий глаз, называется свето- вым излучением, а мощность такого излучения – световым потоком. За единицу светового потока принят люмен (лм), который имеет размерность кандела   стерадиан (кд  ср).

Видность (В) – отношение светового потока к лучистому. Максимальная видность Вмакс при длине волны 554 нм составляет 683 лм/ Вт. Видность излу- чения характеризует чувствительность глаза человека к различным составляю- щим светового спектра.

Сила света (J). Обычно источники света излучают световой поток неоди- наково в различных направлениях.

Оба приведенных показателя (световой поток и сила света) являются про- странственными величинами.

Видимость предмета человеческим глазом зависит от той части светово- го потока, которая, отражаясь от освещаемой поверхности, падает на сетчатку глаза.

Яркость поверхности (L) в данном направлении – это отношение силы света, излучаемого поверхностью в этом же направлении, к проекции светя- щейся поверхности на плоскость, перпендикулярную данному направлению.

Контраст объекта различения с фоном (К) характеризуется как про- центное отношение абсолютной величины разности между яркостью объекта различения и фона к яркости фона. Оценивается контраст как малый – до 0,2 (объект и фон мало отличаются по яркости); средний – 0,2-0,5 (объект и фон заметно отличаются по яркости) и большой – свыше 0,5 (объект и фон резко отличаются по яркости).

Коэффициент отражения (ρ) характеризует способность поверхности отражать падающий на нее световой поток. Он определяется как отношение от- раженного от поверхности светового потока к падающему на нее световому по- току.

Фон – поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается. Фон считается светлым при коэффициенте от- ражения поверхности более 0,4; средним – при коэффициенте отражения по- верхности 0,2-0,4; темным – менее 0,2.

Показатель ослепленности (Р) – это критерий оценки слепящего дейст- вия источников света.

Видимость V – величина, комплексно характеризующая зрительные ус- ловия работы. Она зависит от освещенности, размера объекта, его яркости, кон- траста объекта с фоном и др.

Следует отметить, что на глаз действуют совместно как качественная, так и количественная характеристики света, обеспечивающие определенную сте- пень работоспособности человека.

Естественное освещение, его нормирование и расчет. Для проведения большинства видов работ наиболее рациональным является естественный дневной свет, так как он обладает в отличие от искусственного биологической активностью, т.е. способен активизировать биохимические процессы в организме человека, тонизировать его, подавлять патогенные организмы.

Для освещения рабочих мест, удаленных от оконных световых проемов, а также для естественной вентиляции помещений цехов устраивают специальные фонари – остекленные надстройки покрытия.

В зависимости от поперечного профиля в производственных зданиях применяются световые (аэрационные и светоаэрационные) и зенитные фонари.

Кроме фонарей также используются специальные светопрозрачные по- крытия в кровле здания. Они могут выполняться в виде стеклоблоков, свето- прозрачных колпаков, линз и т. п.

Помещения с постоянным пребыванием людей должны, как правило, обеспечиваться естественным освещением. Следует отметить, что естественное освещение имеет резкие колебания уровня освещенности, меняющегося в тече- ние светового дня и по временам года, в зависимости от погодных условий и ряда других факторов.

Непостоянство естественного освещения во времени вызывает необходи- мость введения специального показателя – коэффициента естественной осве- щенности (КЕО). КЕО является величиной постоянной и в упрощенном виде представляет собой процентное отношение освещенности определенной точки помещения к одновременной освещенности точки, находящейся на горизон- тальной плоскости вне помещения и освещенной рассеянным светом всего не- босвода.

Естественное освещение производственных помещений нормируется ве- личиной КЕО в зависимости от характера зрительной работы (разряда зритель- ной работы) и вида освещения.

Нормативные значения КЕО для каждого разряда зрительной работы приведены в ТКП 45-2.04-153-2009 «Естественное и искусственное освещение. Строительные нормы проектирования». Величина КЕО используется при рас- четах величины световых проемов в проектируемых зданиях. Кроме того, он

применяется в качестве оценки пригодности помещения для выполнения работ заданной точности.

В небольших помещениях при одностороннем боковом естественном ос- вещении нормируется минимальное значение КЕО в точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и ус- ловной рабочей поверхности на расстоянии 1 м от стены, наиболее удаленной от световых проемов, а при двустороннем боковом освещении – в точке по се- редине помещения. В крупногабаритных производственных помещениях при боковом освещении минимальное значение КЕО нормируется в точке, удален- ной от световых проемов:

–      на 1,5 высоты помещения для работ I-IV разрядов;

–      на 2 высоты помещения для работ V-VII разрядов;

–      на 3 высоты помещения для работ VIII разряда.

При верхнем или комбинированном естественном освещении нормирует- ся среднее значение КЕО в точках, расположенных на пересечении вертикаль- ной плоскости характерного разреза помещения и условной рабочей поверхно- сти (или пола). Первая и последняя точки принимаются на расстоянии 1 м от поверхности стен (перегородок) или осей колонн.

В производственных помещениях со зрительной работой разрядов I – III следует устраивать совмещенное освещение. Допустимо применение верхнего естественного освещения в многопролетных цехах, в которых работы выпол- няются в значительной части объема помещения на разных уровнях от пола и на различно ориентированных в пространстве рабочих поверхностях. При этом нормированные значения КЕО принимаются для разрядов 1-III соответственно 6 и 3%.

Организация постоянных рабочих мест без естественного освещения, ес- ли это не определяется требованиями технологии, запрещается. Световые про- емы не допускается загромождать производственным оборудованием, готовы- ми изделиями, полуфабрикатами и т.п. как внутри, так и вне зданий.

Искусственное освещение, его нормирование и расчет. Искусственное освещение предусматривается в помещениях, в которых недостаточно естественного света, или для освещения помещения в часы суток, когда естественная освещенность отсутствует. Искусственное освещение под- разделяется на рабочее, аварийное, дежурное и охранное.

Рабочее освещение – освещение, обеспечивающее нормируемые освети- тельные условия (освещенность, качество освещения) в помещениях и в местах производства работ вне зданий.

Аварийное освещение, в свою очередь, подразделяется на эвакуационное  и освещение безопасности.

Эвакуационное освещение – освещение, предназначенное для эвакуации людей из помещения при аварийном отключении рабочего освещения. Эвакуа- ционное освещение должно обеспечивать наименьшую освещенность на полу основных проходов и на ступенях лестниц: в помещениях – 0,5 лк, на открытых территориях – 0,2 лк.

Освещение безопасности (резервное освещение) – освещение, необходи- мое для продолжения работы при аварийном отключении рабочего освещения. Оно предусматривается в случаях, когда отключение рабочего освещения и связанное с этим нарушение обслуживания оборудования и механизмов может вызвать взрыв, пожар, отравление людей, длительный сбой технологического процесса, нарушение работы объектов, обеспечивающих жизнедеятельность населения. Освещение безопасности должно обеспечивать на рабочих поверх- ностях наименьшую освещенность в размере 5% от рабочего, но не менее 2 лк внутри здания и 1 лк - на территории предприятия.

Дежурное освещение предназначено для освещения помещений в нерабо- чее время.

Охранное освещение предусматривается вдоль границ территории пред- приятия, охраняемой в ночное время. При этом освещенность должна быть не менее 0,5 лк.

Локальное освещение  - это освещение части здания или сооружения, а   так-же отдельных архитектурных элементов при отсутствии заливающего освеще- ния.

Искусственное освещение обеспечивается системами общего или комби- нированного освещения.

Общее освещение подразделяется на общее равномерное, которое устраи- вается без учета расположения рабочих мест, и общее локализованное, при ко- тором размещение светильников связано с расположением оборудования и ра- бочих мест. При первом – высота подвески светильников, тип светильников, мощность ламп и т.д. принимаются одинаковыми, при втором – перечисленные характеристики могут быть различными.

Если по характеру выполняемой работы требуется усиленное освещение рабочего места, а общего освещения недостаточно, то в этом случае устраива- ется дополнительное местное освещение. Одновременное общее и местное ос- вещение называется комбинированным.

При искусственном освещении рабочих мест нормируется минимальная освещенность рабочей поверхности в зависимости от разряда и подразряда вы- полняемой работы. Нормативные значения минимальной освещенности приве- дены в ТКП 45-2.04-153-2009.

При выполнении в помещениях работ разрядов I-III, IVа–IVв, Vа следует применять систему комбинированного освещения. Предусматривать систему общего освещения допускается при технической невозможности или нецелесо- образности устройства местного освещения, что конкретизируется в отрасле- вых нормах освещения, согласованных с органами Государственного санитар- ного надзора.

Освещенность рабочей поверхности, создаваемая светильниками общего освещения в системе комбинированного, должна составлять не менее 10% нор- мируемой для комбинированного освещения при тех источниках света, которые применяются для местного освещения. При этом освещенность должна быть не менее 200 лк при газоразрядных лампах и не менее 75 лк при лампах накалива- ния.

В помещениях без естественного света освещенность рабочей поверхно- сти, создаваемую светильниками общего освещения в системе комбинирован- ного, следует повышать на одну ступень. Отношение максимальной освещен- ности к минимальной не должно превышать для работ разрядов I-III при люми- несцентных лампах 1,3; при других источниках света – 1,5; для работ разрядов IV–VII – 1,5 и 2,0 соответственно.

В производственных помещениях освещенность проходов и участков, где работа не производится, должна составлять не более 25% от нормируемой ос- вещенности, создаваемой светильниками общего освещения, но не менее 30 лк при лампах накаливания.

Совмещенное освещение предполагает одновременное использование для освещения рабочих поверхностей в течение светового дня естественного и ис- кусственного освещения. Оно применяется в помещениях, в которых выполня- ются работы разрядов I–III, а также в помещениях, где естественного освеще-ния недостаточно, а фактический коэффициент естественной освещенности со- ставляет 80% и менее от нормативного при боковом освещении, 50% и менее – при верхнем освещении. При совмещенном освещении используется система общего искусственного освещения. Освещенность рабочих поверхностей при совмещенном освещении должна быть не ниже нормативных значений соответ- ствующего искусственного освещения.

Существует несколько методов расчета искусственного освещения – ме- тод удельной мощности (метод ватт), точечный метод (метод изолюкс) и метод коэффициента использования.

Метод удельной мощности используется для ориентировочной оценки искусственного освещения в производственном помещении, а также для расче- та аварийного освещения. Он применяется при условии оптимального разме- щения светильников в помещении.

Характеристика источников света и светильников. В качестве источников света в современных осветительных установках используются лампы накаливания, галогенные и газоразрядные лампы.

В лампах накаливания свечение возникает при нагревании вольфрамовой нити накала до высокой температуры. Производятся различные типы ламп на- каливания: вакуумные (НВ), газонаполненные (как правило, наполнителем яв- ляется смесь аргона и азота), биспиральные (НБ), с криптоноксеноновым на- полнением (НБК), зеркальные с диффузно отражающим слоем и др.

Лампы накаливания просты в изготовлении, удобны в эксплуатации, не требуют дополнительных устройств для включения в сеть. Недостатками их яв- ляются низкая световая отдача (от 7 до 22 лм/Вт) при большой яркости нити накала, высокая температура поверхности колбы лампы, низкий КПД (10-13%), ограниченный срок службы (от 1 до 2 тыс. ч). Лампы дают непрерывный  спектр, отличающийся от спектра дневного света преобладанием желтых и красных лучей, что в какой-то степени искажает восприятие человеком окру- жающих предметов.

Галогенные лампы накаливания наряду с вольфрамовой нитью содержат в колбе пары того или иного галогена, например йода, что позволяет повысить температуру накала нити и практически исключить испарение вольфрама. Они имеют более продолжительный срок службы (до 3000 ч) и более высокую све- тоотдачу (до 40 лм/Вт). Светильники с галогенными лампами дают яркий свет, обеспечивающий высокую цветопередачу.

Газоразрядные лампы излучают свет в результате электрического разряда в парах и газах. На внутреннюю поверхность стеклянной трубки наносится тонкий слой люминофора, который преобразует ультрафиолетовое излучение газового электрического разряда в видимый свет. Различают газоразрядные лампы низкого (люминесцентные) и высокого давлений.

Люминесцентные лампы создают в помещениях искусственный свет, приближающийся по спектру к естественному, они более благоприятны для че- ловека с гигиенической точки зрения.

Кроме того, такие лампы имеют высокую светоотдачу (до 110 лм/Вт), т.е. они в 3-3,5  раза экономичнее ламп накаливания, и большой срок службы (до  14 000 ч). Свечение происходит со всей поверхности трубки, а, следовательно, яркость и слепящее действие люминесцентных ламп значительно ниже, чем ламп накаливания. Низкая температура поверхности колбы делает лампу отно- сительно пожаробезопасной.

В зависимости от состава люминофора и особенностей конструкции раз- личают несколько типов ламп с разным спектральным составом света: лампы белого света (ЛБ), дневного света (ЛД), дневного света с улучшенной цветопе- редачей (ЛДЦ), тепло-белого света (ЛТБ), холодного света (ЛХБ) и др. Лампы ЛХБ, ЛД и особенно ЛДЦ используются в случаях, когда выполняемая работа требует высокого уровня цветоразличения.

В настоящее время широко применяются энергосберегающие флуорес- центные лампы (ЭФЛ), представляющие собой трубку, внутренняя поверхность которой покрыта люминофором и наполнена парами ртути   под низким  давле-нием. В трубку с обоих концов впаяны электроды. При включении лампы в сеть в трубке образуется газовый разряд, генерирующий коротковолновое ультра- фиолетовое излучение, при этом происходит возбуждение атомов люминофора, преобразующееся в видимое излучение.

Для освещения открытых пространств, территорий предприятий, улиц, высоких (более 6м) производственных помещений используются газоразрядные лампы высокого давления. К ним относятся дуговые ртутные люминесцентные лампы типа ДРЛ, галогенные лампы ДРИ (дуговые ртутные с йодидами), ксе- ноновые лампы сверхвысокого давления ДКсТ (дуговые ксеноновые трубчатые), натриевые лампы ДНаТ (дуговые натриевые трубчатые) и т.д. Эти лампы сосредоточивают в небольшом объеме значительную электрическую и световую мощность. Они выпускаются мощностью от 80 до 2000 Вт и могут эксплуатироваться при любой температуре окружающей среды. Их можно уста- навливать в обычных светильниках взамен ламп накаливания.

Недостатком ламп типа ДРЛ является длительность разгорания (3-7 мин) при их включении. Этот недостаток отсутствует у ламп ДКсТ и ДНаТ.

В последнее время все шире начинают использоваться светоизлучающие диоды для дежурной подсветки панелей приборов, пультов управления, полов в коридорах. Они не боятся ударов, бросков тока, характеризуются низким энер- гопотреблением, в 100 раз меньшим, чем у соответствующих ламп накалива- ния, высоким сроком службы (около 10 лет), пожаробезопасны.

Качественные показатели освещения в производственных помещениях во многом определяются правильным выбором осветительных приборов, пред- ставляющих собой совокупность источников света и осветительной арматуры. Основное назначение последней заключается в перераспределении светового потока источников света в требуемых для освещения направлениях, механиче- ском креплении источников света и подводе к ним электроэнергии, а также за- щите ламп, оптических и электрических элементов от воздействия окружающей среды. Осветительная арматура предохраняет источники света от загрязнения и механических повреждений и изолирует их от внешней среды. Осветительный прибор ближнего действия называется светильником, а дальнего – прожекто- ром.

Основными светотехническими характеристиками светильников являют- ся КПД, защитный угол и кривая силы света.

Условные обозначения светильников состоят из букв и цифр, характери- зующие источник света, способ установки, назначение и другие  показатели (рис. 1).

Рис. 1.  Условные обозначения светильников

Светильники подбираются в зависимости от климатического исполнения, категории размещения электрооборудования по ГОСТ 15150, степени защиты персонала и оборудования по ГОСТ 14254, температуры воздуха и других ус- ловий эксплуатации.

Наиболее важной характеристикой светильников является КПД – отно- шение фактического светового потока светильника к световому потоку нахо- дящейся в нем лампы. Осветительная арматура поглощает часть светового по- тока, излучаемого источником, но благодаря рациональному перераспределе- нию света в необходимом направлении увеличивается освещенность на рабо- чих местах.

Устранение слепящего действия источника света обеспечивается конст- рукцией светильника и характеризуется защитным углом (α) – углом между го- ризонталью и линией, касательной к светящемуся телу лампы и краю отражате- ля (рис. 5.3). Величина защитного угла определяет высоту подвеса светильни- ков.

Светильники прямого света направляют не менее 80% светового потока в нижнюю полусферу. Наиболее распространенные светильники этой группы     - «Универсаль», «Глубокоизлучатель» (зеркальный, эмалированный), «Широко- излучатель», «Альфа» и др.

Светильники рассеянного света направляют в каждую полусферу от 40  до 60% светового потока. Они обеспечивают хорошую равномерность освеще- ния при полном отсутствии теней; их устанавливают в помещениях со   светлы-ми потолками и стенами (административных, конструкторских, читальных за- лах и др.). К этому классу относятся «Молочный шар», «Кольцевые» и др.

Светильники отраженного света посылают в верхнюю полусферу не менее 80% всего светового потока, обеспечивают мягкое освещение без резких теней. Их используют для освещения помещений общественного назначения. Как правило, для освещения производственных помещений они не используют- ся.

По конструктивному исполнению светильники делятся на: открытые (лампа не отделена от внешней среды), защищенные (лампа отделена оболоч- кой, допускающей свободный проход воздуха), закрытые (оболочка защищает от проникновения внутрь крупной пыли), пыленепроницаемые (оболочка не допускает проникновения внутрь мелкодисперсной пыли), влагозащищенные, взрывозащищенные и взрывобезопасные.

К первым трем типам светильников относятся «Универсаль», УПМ-500, СХ-60, СХ-200, СХ-500 и др. – для химически активной окружающей среды; СПБ – пылебрызгозащитные; ПУ-100, ПУ-200, ПВЛ-1, ПВЛ-6, ЛПП и др. – для сырых и пыльных помещений.

Лекция № 11

Химические факторы и методы защиты от их воздействий.

В окружении человека находятся тысячи различных химических соеди- нений, способных негативно отразиться на его здоровье и работоспособности. На любом производстве имеют дело с большим количеством разнообразных химических веществ, являющихся в той или иной мере вредными веществами.

По ГОСТ 12.1.007 под вредным веществом понимают вещество, которое при контакте с организмом человека в случае нарушения требований безопас- ности может вызвать производственные травмы, профессиональные заболева- ния или отклонения в состоянии здоровья, обнаруживаемые современными ме- тодами, как в процессе работы, так и в отдаленные сроки настоящего и после- дующих поколений.

По характеру воздействия на организм человека вредные химические ве- щества подразделяются на 9 групп:

Нервные – углеводороды, спирты жирного ряда, анилин, сероводород, аммиак, бензин. Они вызывают расстройства нервной системы, мышечные су- дороги, паралич.

Кровяные – окись углерода, нитро- и аминосоединения ароматического ряда, бензол, толуол, свинец, ароматические смолы. Эти яды, соединяясь с ге- моглобином крови, вытесняют из нее кислород, что приводит к удушью.

Раздражающие – хлор, акролеин, аммиак, сернистый газ, пары кислот, окислы азота. Данные вещества поражают верхние дыхательные пути.

Прижигающие и раздражающие кожу и слизистую оболочку – неоргани- ческие кислоты – серная, соляная, азотная; некоторые органические кислоты – уксусная, муравьиная; едкий натрий. Эти вещества поражают кожные покровы с образованием нарывов и язв.

Ферментные – синильная кислота и ее соли, мышьяк и его соединения, ртуть, фосфорорганические соединения. Они нарушают структуру ферментов, инактивируют их.

Печеночные  – хлорированные углеводороды, бромбензол, фосфор, селен.

Вызывают структурные изменения тканей печени.

Аллергены – это химические вещества, повышающие чувствительность организма (или отдельных органов) человека к воздействию различных раздра- жителей (главным образом химических). Они вызывают изменения реактивной способности организма. К аллергенам относятся анилин, формальдегид, арома- тические амины, нитрозосоединения.

Канцерогенные химические вещества при попадании внутрь или проник- новении через кожу могут вызывать у человека развитие злокачественных опу- холей (онкологических заболеваний). Канцерогенными свойствами обладают бензидин, нафтиламины, эпоксидные соединения, асбест.

Мутагенные химические вещества, взаимодействуя с клеточными ДНК, приводят к болезнетворным изменениям органов и тканей человека. Представи- телями этого класса веществ являются этиленимин, оксиды этилена, бензол, со- единения свинца и ртути, сероуглерод.

Вещества, влияющие на репродуктивную функцию организма, относятся к тератогенным соединениям. Они способны вызывать пороки развития плода. Тератогенным действием обладают бензол и его гомологи, фталевый ангидрид, хлорированные углеводороды (в частности, хлоропрен), диметилформамид.

Вредные вещества в зависимости от их свойств и условий их воздействия (концентрация/доза/время) на человека могут вызывать острые и хронические отравления (интоксикации).

Острыми отравлениями называют заболевания, которые возникают у людей при авариях, внезапных нарушениях технологического режима или тре- бований техники безопасности. Они развиваются непосредственно после кон- такта с вредным веществом или по истечении скрытого периода (от 6-8 ч до не- скольких суток). При этом вредное вещество поступает в организм в большом количестве – в десятки и сотни раз превышающем его ПДК в воздухе рабочей зоны, а также при ошибочном приеме внутрь или сильном загрязнении кожных покровов.

Хроническими отравлениями называют заболевания, которые возникают  в результате длительного, многолетнего воздействия вредных химических ве- ществ, проникающих в организм постепенно относительно небольшими доза- ми. Хронические отравления развиваются вследствие постоянного накопления вредного вещества в организме.

Показатели опасности вредных веществ. Важнейшей характеристикой вредного воздействия химического вещества является степень его вредности (токсичность).

Токсичность является мерой несовместимости вещества с жизнью. На- пример, это может быть средняя смертельная доза или концентрация химиче- ского вещества. Однако в условиях производства вероятность развития инток- сикации обусловлена не только токсичностью, но и общим количеством посту- пившего в организм вредного вещества (дозой), опасным для жизни. Поэтому для правильной классификации химических веществ, применяемых в производ- ственных условиях, введено такое понятие как «опасность».

Опасность – вероятность возникновения вредных для здоровья последст- вий, являющихся результатом контакта человека с химическими веществами в реальных производственных условиях. Опасность характеризуется показателя- ми, которые разделены на две группы. К первой группе относятся показатели потенциальной опасности, определяющие возможность попадания в организм вредного вещества:

-       средняя смертельная доза при введении в желудок – доза вещества, вы- зывающая гибель 50 % животных при однократном введении в желудок, (мг/кг);

-       средняя смертельная доза при нанесении на кожу – доза вещества, вы- зывающая гибель 50 % животных при однократном нанесении  на  кожу  (мг/кг);

-       средняя смертельная концентрация в воздухе – концентрация вещества, вызывающая гибель 50% животных при 2-4-часовом ингаляционном воздейст- вии (мг/м3);

-       коэффициент возможности ингаляционного отравления (КВИО) – от- ношение максимально допустимой концентрации вредного вещества в воздухе при 20°С к средней смертельной концентрации вещества для мышей при двух- часовом воздействии.

Ко второй группе относятся показатели реальной опасности:

-       зона острого действия – отношение смертельной концентрации вред- ного вещества к минимальной (пороговой) концентрации, вызывающей изме- нение биологических показателей на уровне целостного организма, выходящее за пределы приспособительных физиологических реакций;

-       зона хронического действия – отношение минимальной (пороговой) концентрации, вызывающей изменение биологических показателей на уровне целостного организма, выходящих за пределы приспособительных реакций, к минимальной концентрации, вызывающей вредное действие на организм в хроническом эксперименте – по 4 ч пять раз в неделю на протяжении не менее  4 месяцев.

Предельно допустимой концентрацией (ПДК) вредного вещества в воз- духе рабочей зоны считается концентрация, при которой при 8-часовой еже- дневной работе (или другой продолжительности рабочего дня, но не более 40 ч в неделю) в течение всего рабочего стажа у человека не возникает заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными мето- дами исследований, в процессе работы или в отдаленные сроки жизни настоя- щего и последующих поколений. ПДК выражают в миллиграммах в 1 м3 возду- ха (мг/м3).

Каждые 3-5 лет на производствах изучаются условия труда и проводится обследование работающих. При необходимости проводят корректировку значе- ний ПДК. Так, ПДК хлористого винила была снижена от 30 мг/м3 до 5 мг/м3, а ПДК кобальта и его солей снижена до 0,01 мг/м3.

Если показатели ПДК не установлены, временно вводят гигиенические нормативы – так называемые ориентировочные безопасные уровни воздейст- вия (ОБУВ).

Действие вредных веществ на организм человека. Вредные химические вещества могут поступать в организм работающих через органы дыхания, желудочно-кишечный тракт, кожный покров и слизистые оболочки.

Однонаправленное действие возникает, когда компоненты смеси действуют на одни и те же системы в организме.

Положительный синергизм (потенцирование) имеет место, когда одно вредное вещество усиливает токсическое действие другого. Это происходит вследствие подавления одним из вредных веществ деятельности систем орга- низма, ответственных за обезвреживание другого вещества.

Отрицательный синергизм (антагонизм) проявляется в том, что одно химическое вещество ослабляет действие другого. Такое явление наблюдается, например, в отношении сернистого ангидрида и хлора, диоксида серы и аммиака, аммиака и диоксида углерода. Это происходит вследствие химического взаимодействия указанных веществ с образованием малотоксичных соединений.

Аддитивное (независимое) действие вредных веществ проявляется при одновременном содержании в воздухе рабочей зоны нескольких вредных веществ, не обладающих однонаправленным действием. В этом случае их токсические индивидуальные эффекты не зависят один от другого. Например, пары бензола и раздражающие газы действуют на разные органы и системы, и значения их ПДК остаются такими же, как при изолированном действии каждого компонента.

Чаще всего в условиях производства концентрация вредных веществ в воздухе рабочей зоны может изменяться в зависимости от хода технологиче ского процесса, времени технологических перерывов и других обстоятельств. Такое воздействие химического фактора, когда его уровень может колебаться от нуля до превышений ПДК, называют интермиттирующим (прерывистым). Интермиттирующее воздействие вредных веществ считается более опасным, чем равномерное их поступление в организм человека, т.к. при этом нарушаются его внутренние механизмы приспособления и адаптации к воздействию хи мических токсикантов.

Так, повышение температуры, как правило, усиливает и ускоряет эффект воздействия вредных веществ. Это объясняется нарушением терморегуляции (учащением дыхания и ускорением кровообращения).

Влажность воздуха также повышает опасность отравлений, особенно раздражающими газами.

Физическое напряжение обычно сопровождается усилением легочной вентиляции и кровообращения. В таких условиях количество вредных веществ, поступающих в организм через органы дыхания, увеличивается, что способст- вует развитию интоксикации.

Производственный шум усиливает токсический эффект вредных веществ и ускоряет их воздействие. Это доказано в отношении оксида углерода, стиро- ла, алкилнитрита, аэрозоля борной кислоты, нефтяных газов и других веществ.

Характер действия вредных химических веществ на организм определя- ется их химической структурой. Токсичность вредных химических веществ может возрастать или уменьшаться при изменении химической структуры. Лучше всего взаимосвязь между строением и токсическими свойствами изучена для органических веществ.

Физические свойства (агрегатное состояние, летучесть, растворимость, дисперсность) вредных химических веществ также влияют на токсичность, в частности на способность проникать в организм, распределяться в нем и выде- ляться. Некоторые вредные вещества в газообразном состоянии более токсич- ны, чем в твердом и жидком, так как они легче проникают в организм. Напри- мер, металлическая ртуть в жидком состоянии не опасна, вместе с тем пары ртути очень токсичны.

Токсический эффект зависит от биологических особенностей организма.

Промышленная пыль и ее воздействие на организм человека. Промышленные пыли (аэрозоли) – это тонкодисперсные частицы, обра- зующиеся при различных производственных процессах и способные длитель- ное время находиться в воздухе во взвешенном состоянии.

Промышленную пыль классифицируют по различным признакам: проис- хождению, действию на организм человека, степени дисперсности, фракцион- ному и химическому составам, электрическим и магнитным свойствам, пожаро- и взрывоопасности и т.д.

По происхождению аэрозоли подразделяются на пыли дезинтеграции и пыли конденсации.

Пыли дезинтеграции образуются при дроблении, измельчении, помоле, резании и других механических процессах. Они, как правило, характеризуются полидисперсностью, а частицы пыли имеют неправильную форму.

Пыли конденсации образуются в результате охлаждения и конденсации паров расплавленных масс (металлов, стекломассы, расплавов солей, насыщен- ных растворов и т.п.). В этом случае частицы пыли имеют округлую, овальную, более правильную форму. Как правило, они характеризуются высокой дисперс- ностью.

К раздражающим пылям относятся:

-       минеральная – песочно-кварцевая, корундовая пыль, выделяющаяся, например, при заточных и шлифовальных процессах на станках с абразивными кругами; пыль, образующаяся при различных технологических операциях (раз- моле, просеивании, смешивании, транспортировке и т.п.);

-       металлическая – чугунная, железная, медная, алюминиевая, цинковая и др., которая выделяется при разных видах механической обработки металлов;

-       древесная, получающаяся при обработке древесины;

-       полимерная, возникающая на различных стадиях технологических про- цессов переработки полимеров (полиэтиленовая, полистирольная, фенолфор- мальдегидная и т.д.).

Вредное действие пыли на человека зависит от концентрации и времени действия, физико-химических свойств, заряженности частиц, формы и характера поверхности пылинок, на которых могут быть острые, иглообразные и даже крючкообразные выступы. Раздражение и ранение пылинками слизистых оболочек дыхательных путей вызывает болезненное покраснение, способное перейти в воспаление и катаральное состояние. Особенно опасна в этом отноше- нии пыль, содержащая свободный диоксид кремния.

При глубоком проникновении частиц некоторых видов мелкодисперсной пыли через легочные пузырьки и легочную ткань в лимфатические железы мо- жет возникнуть заболевание легких, которое нередко переходит в туберкулез вследствие разрушения легочной ткани.

Действие пыли на кожный покров в основном сводится к механическому раздражению кожи. Кроме того, пыль может проникать в поры потовых и саль ных желез, закупоривая их и тем самым, затрудняя их функции. Это приводит к сухости кожи, на ней могут появляться трещины, сыпь.

Пневмокониозы – собирательное название, включающее заболевания легких от воздействия всех видов пыли. Однако по времени развития этих  заболеваний, характеру их течения и другим особенностям они различны и определяются характером воздействующей пыли. Названия разновидностей пневмокониозов, как правило, происходят от русского или чаще латинского названия воздействующего вещества. Так, пневмокониоз, вызванный воздействием кварцевой пыли, т.е. свободным диоксидом кремния, называется силикозом, силикатами – силикатозом, угольной пылью – антракозом, железосодержащей пылью

–                    сидерозом, асбестовой пылью – асбестозом, тальковой пылью – талькозом, алюминиевой пылью – алюминозом и т.п. К профессиональным заболеваниям, вызванными воздействием промышленных аэрозолей относят также металло- кониозы, карбокониозы, пневмокониозы от смешанной пыли, пневмокониозы  от пыли пластмасс, биссиноз, хронический бронхит и др.

Пыль, попавшая в глаза, вызывает воспалительный процесс слизистых оболочек – конъюнктивит, который выражается в покраснении, слезотечении, иногда припухлости и нагноении.

Нормирование вредных веществ и методы их контроля. Для оценки вредности и уровня безопасности химического вещества в воздухе рабочей зоны устанавливается его предельно допустимая концентрация (ПДКрз).

При отсутствии утвержденного значения ПДКрз временно можно пользо- ваться величиной ориентировочно безопасного уровня воздействия (ОБУВ).

Для ряда вредных веществ нормируется предельно допустимый уро- вень (ПДУ) загрязнения кожи работающих (мг/см2), представляющий собой ко- личество вредного вещества для всей поверхности кожного покрова, которое при ежедневной работе (кроме выходных дней) в течение 8 ч и не более 40 ч в неделю на протяжении всего рабочего стажа, не должно вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными мето- дами исследований, в процессе работы или в отдаленные сроки жизни настоя- щего и последующих поколений.

Контроль состояния воздушной среды, производственных помещений проводится по графику, утвержденному главным инженером предприятия.

Отбор проб воздуха производится в рабочей зоне на расстоянии 0,5 м от источников выделения вредных веществ в условиях действующей приточно- вытяжной вентиляции вне действия факела приточной вентиляции и открытых окон.

Обычно периодичность отбора проб и анализа устанавливается в зависи- мости от класса опасности веществ: 1-го класса опасности – не реже одного  раза в 10 дней, 2-го – не реже одного раза в месяц, 3-го и 4-го классов опасно- сти – не реже одного раза в квартал.

Для контроля воздушной среды применяются лабораторные, индикаци- онные и экспресс-методы. Существуют также автоматические приборы контро- ля газовой среды.

Лабораторные методы очень точны и дают возможность определить микроколичества токсических веществ в воздухе. В этом случае проба воздуха отбирается в производственном помещении, а анализируется в лаборатории. Однако они требуют значительного времени и применяются главным образом в исследовательских работах. Для этой цели используют различные методы хи- мического (объемные и весовые) и физико-химического (фотоколориметрия, спектроскопия, кулонометрия, хроматография, полярография и др.) анализа.

Индикационные методы отличаются простотой, позволяют быстро опре- делить качественный состав загрязнителей. Эти методы применяются в случа- ях, когда нежелательно присутствие токсических веществ в помещениях даже в малых концентрациях, а при их наличии требуются особые срочные меры (пуск аварийной вентиляции, нейтрализация загазованного участка, применение средств индивидуальной защиты и т.д.). Однако количественное определение токсических веществ в воздухе при помощи индикационных методов можно произвести весьма ориентировочно.

Экспресс-методы служат для качественного и количественного опреде- ления концентрации вредных паров и газов непосредственно в рабочей зоне. Для проведения контроля применяются газоанализаторы марок УГ, химический газоопределитель  ГХ, газоанализатор типа ПГФ 2 М1-ИЗГ и др.

Автоматические газоанализаторы непрерывного действия осуществля- ют обычно непрерывную регистрацию уровня загазованности на диаграммной ленте. Они могут обладать различной чувствительностью. Газоанализаторы, настроенные на уровни ПДК или показатели взрывоопасности, при достижении соответствующей концентрации дают световой или звуковой сигнал, автомати- чески включают вентиляцию и др. Такие приборы называются газосигнализа- торами.

Для определения концентрации пыли в воздухе существует несколько методов:

-       аспирационный – основан на просасывании воздуха через пористые ма- териалы или через жидкости (воду, масла). Однако чаще всего используют стандартные фильтры. Практически наибольшее распространение находят фильтры марок АФА-ВП-20, АФА-ХП-20, АФА-ХА-20, АФА-ВП-10, ФПП, из- готовленные из различных полимерных фильтрующих материалов;

-       седиментационный – основан на естественном оседании пыли на стек- лянные пластинки с последующим расчетом массы пыли на 1 м2 поверхности;

-       электростатический – заключается в создании поля высокого напря- жения, в котором пылевые частицы электризуются и притягиваются к электро- дам;

-       фотометрический – пылевые частицы регистрируются с помощью сильного бокового света;

-       радиоизотопный – основан на определении массы задержанной фильт- ром пыли по степени ослабления потока β-частиц, прошедших через фильтр до его запыления и после.

В настоящее время производятся современные приборы для прямого из- мерения массовой концентрации аэрозольных частиц, например, «Аэрокон», радиоизотопный измеритель концентрации пыли ИКАР-ФБ-01 и др.

Мероприятия по обеспечению нормативных санитарно-гигиенических условий труда. Для обеспечения необходимого качества воздуха в рабочей зоне произ- водственных  помещений при  разработке и организации технологических  про-цессов и конструировании оборудования требуется выполнение ряда инженер- но-технических, санитарно-технических, организационно-технических и других мероприятий.

К инженерно-техническим мероприятиям относятся:

-       рационализация технологических процессов, устраняющая образование пыли, паров и газов или удаляющая вредные вещества из технологического процесса;

-       замена вредных веществ безвредными или менее вредными;

-       замена сухих способов переработки пылящих материалов мокрыми;

-       обеспечение непрерывности технологических процессов;

-       использование гидро- и пневмотранспорта при транспортировке вред- ных и пылящих материалов;

-       применение различных способов пылеподавления (смачивание, грану- лирование, брикетирование и т.д.);

-       максимальная комплексная механизация и автоматизация технологиче- ских процессов с применением дистанционного управления;

-       автоблокировка технологического оборудования и санитарно- технических устройств;

-       замена пламенного нагрева электрическим и преимущественное исполь- зование газообразного топлива;

-       герметизация промышленного оборудования;

-       тепловая изоляция нагретых поверхностей оборудования, материало- проводов, воздуховодов, защита рабочих мест от конвекционной и лучистой теплоты;

-       рациональная организация рабочих мест в соответствии с тяжестью и напряженностью труда;

-       расположение органов управления в пределах зоны моторного поля и обеспечение оптимального положения тела работающего;

-       использование газоанализаторов и газосигнализаторов, связанных с ав- томатической системой защиты (автоблокировка, аварийная вентиляция и др.);

-       сокращение водопотребления и водоотведения, широкое использование оборотного и повторного водоснабжения;

-       улавливание и нейтрализация промышленных выбросов.

Доставка сырья и материалов на предприятия должна осуществляться способами, максимально устраняющими ручные операции, исключающими опасность травматизма и физического перенапряжения, а также непосредствен- ный контакт работников с вредными веществами. При всех транспортных и пе- регрузочных операциях следует предусматривать меры предотвращающие за- грязнение воздуха рабочей зоны территории предприятия, а также кожных по- кровов и одежды работающих.

Вредные порошкообразные вещества с величиной ПДК в воздухе рабочей зоны ниже 10 мг/м3 должны подаваться в производство системой вакуум- пневмотранспорта.

Вентиляция - это комплекс взаимосвязанных устройств и процессов для создания требуемого воздухообмена в помещениях. В соответствии с СНБ 4.02.01-03 под вентиляцией понимают обмен воздуха в помещении для удале- ния избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимых параметров микроклимата и чистоты воздуха.

Основной задачей вентиляции является удаление из рабочей зоны загряз- ненного, увлажненного или перегретого воздуха и подача взамен его воздуха соответствующего качества, иными словами, организация воздухообмена в по- мещении.

Воздухообменом называется количество вентиляционного воздуха, необ- ходимое для обеспечения соответствия санитарно-гигиенических условий труда. Необходимый воздухообмен является исходной величиной для расчета системы вентиляции (подбор вентиляционного оборудования, расчет сечения воздуховодов и т.д.).

В зависимости от способа перемещения воздуха в помещении вентиляция подразделяется на естественную и искусственную (механическую).

Естественная вентиляция осуществляется за счет разности температуры воздуха в помещении и снаружи (тепловой напор) или действия ветра (ветровой напор). Естественное движение воздуха в помещении происходит вследствие разности его плотностей снаружи и внутри помещения (тепловое давление) или разности давления наружного воздуха с наветренной и заветренной сторон здания (ветровое давление).

Систему естественного организованного воздухообмена в помещении на- зывают аэрацией. Ее, как правило, применяют в помещениях со значительными выделениями теплоты.

Искусственная (механическая) вентиляция устраняет недостатки естест- венной вентиляции. Она предназначена для обеспечения в рабочих помещениях оптимальных или допустимых микроклиматических условий и снижения со- держания вредных веществ в воздухе рабочей зоны до ПДК. При механической вентиляции воздухообмен в помещении осуществляется за счет напора воздуха, создаваемого вентиляторами.

Чаще всего на производстве используют смешанную вентиляцию (естест- венную в сочетании с механической).

По степени охвата помещения или по месту действия системы вентиля- ции делятся на общеобменные и местные (локальные).

В системе приточной вентиляции воздух с помощью вентилятора подает- ся в помещение организованно, повышая в нем давление, а уходит неорганизо- ванно, вытесняясь через щели, проемы окон и дверей в соседние помещения  или наружу. Количество подаваемого воздуха можно регулировать клапанами или заслонками, устанавливаемыми на вентиляционных каналах.

При вытяжной вентиляции воздух организованно удаляется вентилято- рами через сеть воздуховодов из помещения, в котором вследствие этого сни- жается давление. Взамен загрязненного в вентилируемое помещение подсасы- вается воздух из соседних помещений и снаружи через открытые проемы окон, двери, ворота или неплотности ограждающих конструкций.

В системе приточно-вытяжной вентиляции воздух организованно пода- ется и удаляется в вентилируемом помещении через отдельные воздуховоды. В зависимости от соотношения расходов удаляемого и подаваемого воздуха, дав- ление в помещении может снижаться или повышаться (отрицательный или по- ложительный баланс).

Местная вентиляция предназначена для обеспечения санитарно- гигиенических условий труда непосредственно на рабочем месте, она может быть вытяжной и приточной.

Местная вытяжная вентиляция – система, при которой вытяжные уст- ройства в виде зонтов, укрытий и других приспособлений размещаются непо- средственно у мест выделения вредных веществ и предназначены для их улав- ливания и удаления. Это наиболее эффективный и дешевый способ, обеспечи- вающий удаление максимального количества вредных веществ при минималь- ном объеме удаляемого воздуха.

Вытяжные зонты представляют собой простые и наиболее распростра- ненные местные отсосы. Их устанавливают для локализации вредных выделе- ний, имеющих тенденцию подниматься вверх, например, при выделениях теп- лоты или вредных веществ, которые легче окружающего воздуха при незначи- тельной его подвижности в помещении. Зонты могут быть как с естественной, так и с механической вытяжкой.

Вытяжные шкафы обеспечивают наибольшую локализацию вредных выделений при минимальном расходе воздуха.

Скорость движения воздуха в створе  шкафа  должна быть не менее 0,5-0,7 м/с при удалении паров и газов нетоксических и малотоксических ве- ществ и 1,0-1,5 м/с при удалении сильнодействующих ядовитых веществ (пары ртути, свинца, цианистые соединения и т.п.).

Всасывающие панели рекомендуется устанавливать в качестве местных отсосов при работах, сопровождающихся выделением вредных газов и пыли. Благодаря наклонному расположению всасывающего отверстия поток загряз- ненного воздуха отклоняется от зоны дыхания работающего. Площадь эффек- тивного сечения всасывающей панели должна составлять 23% от общей пло- щади. Рекомендуется принимать следующие скорости движения воздуха в эф- фективном сечении панелей: для вредных паров и газов без пыли – 2-3,5 м/с, а в смеси с горячей дисперсной пылью – 3,5-4,5 м/с. Панель функционирует эф- фективно в том случае, если на 1 м2 ее площади приходится 3300 м3/ч удаляе- мого воздуха.

Бортовые отсосы предусматривают в случаях, когда к соответствующим устройствам необходим доступ или подача изделий для обработки осуществля- ется с помощью грузоподъемных механизмов, т.е. пространство над поверхно- стью выделения вредных веществ должно быть свободным. Принцип действия бортовых отсосов, представляющих собой щелевидные воздуховоды размером 40-100 мм, состоит в том, что засасываемый в щель воздух, двигаясь над по- верхностью ванны, увлекает за собой вредные выделения, не давая им распро- страниться по производственному помещению.

В системе местной приточной вентиляции подача приточного воздуха производится непосредственно в зону нахождения рабочего, т.е. требуемое ка- чество воздушной среды обеспечивается только в этой зоне.

Воздушный душ представляет собой направленный на рабочего поток воздуха, действие которого основано на увеличении отдачи теплоты человеком при возрастании скорости обдувающего воздуха. Скорость обдува составляет  от 1 до 3,5 м/с в зависимости от интенсивности теплового облучения. Воздух для обдува работающих предварительно может нагреваться или охлаждаться в зависимости от периода года и места его забора. Воздухораспределители для душирования рабочих мест оборудуются устройствами для регулирования рас- хода и направления струи в горизонтальной плоскости на угол до 180° и в вер- тикальной плоскости – на 30°.

Водовоздушные души применяют в тех случаях, когда температура возду- ха на рабочем месте превышает 30 °С.

Воздушные и воздушно-тепловые завесы служат для предупреждения проникновения холодного воздуха внутрь зданий при открывании наружных дверей или ворот. Они применяются в случаях, если наружные двери (ворота), ведущие в цехи, складские помещения, вестибюли, а также у технологических проемов отапливаемых зданий в районах с расчетной температурой наружного воздуха ниже -15 °С.

Система, в которой сочетаются элементы общеобменной и местной вен- тиляции, называется комбинированной системой вентиляции. Такая система устраивается в тех случаях, когда все выделяющиеся вредные вещества невоз- можно удалить местными вытяжными устройствами.

Отопление, вентиляцию и кондиционирование следует проектировать, используя тепловые вторичные энергетические ресурсы (ВЭР) воздуха, удаляе- мого системами общеобменной вентиляции, кондиционирования и местных от- сосов, а также тепло- и хладоносителей технологических установок.

Аварийная вентиляция представляет собой, как правило, самостоятель- ную вентиляционную установку и применяется для обеспечения безопасности эксплуатации взрыво- и пожароопасных производств, а также производств, свя- занных с использованием вредных веществ. Ее устраивают в тех производст- венных помещениях, в которых возможно внезапное поступление больших ко- личеств вредных или горючих газов, паров или аэрозолей.

Для аварийной вентиляции можно использовать:

-       основные системы вытяжной общеобменной вентиляции с резервными вентиляторами, рассчитанными на аварийный расход воздуха;

-       системы аварийной вытяжной вентиляции в дополнение к основным системам, если расход воздуха основных систем не полностью обеспечивает аварийный воздухообмен, с резервными вентиляторами для основных систем;

-       только системы аварийной вытяжной вентиляции, если использование основных систем невозможно или нецелесообразно;

-       только системы аварийной приточной вентиляции для одноэтажных зданий.

Для автоматического включения аварийную вентиляцию блокируют с ав- томатическими газоанализаторами, установленными либо на величину ПДК, либо на величину нижнего концентрационного предела распространения пла- мени для взрывоопасных смесей. Аварийная вентиляция устраивается только вытяжной для предотвращения перетока вредных или взрывоопасных веществ  в соседние помещения. Кратность вытяжной вентиляции определяется отрасле- выми правилами техники безопасности и производственной санитарии и может колебаться в широких пределах.

Достоинствами осевых вентиляторов являются простота конструкции и высокая производительность, которую можно быстро и легко регулировать по- воротом лопаток. К недостаткам нужно отнести небольшую величину разви- ваемого давления и повышенный уровень шума.

Центробежные вентиляторы в зависимости от развиваемого ими давле- ния делятся на вентиляторы:

-       низкого давления – до 1000 Па;

-       среднего давления – от 1000 до 3000 Па;

-       высокого давления – от 3000 до 12 000 Па.

Для успешного решения проблемы защиты атмосферного воздуха от вредных примесей важно правильно усвоить определения основных понятий в этой области.

Очистка - удаление (выделение, улавливание) примесей из различных сред.

Обезвреживание - обработка примесей до безвредного для людей, живот- ных, растений и в целом для окружающей среды состояния.

Обеззараживание - инактивация (дезактивация) микроорганизмов различ- ных видов, находящихся в газовоздушных выбросах, жидких и твердых средах.

Дезодорация - обработка одорантов (веществ, обладающих запахом), содер- жащихся в воздухе, воде или твердых средах, с целью устранения или сниже- ния интенсивности запахов.

При организации любого производства, и в особенности, мало- или без- отходного, необходимой стадией является промышленная и санитарная очистка газовоздушных выбросов.

Промышленная очистка - это очистка газа с целью последующей утили- зации или возврата в производство отделенного от газа или превращенного в безвредное состояние продукта.

Этот вид очистки является одной из необходимых стадий технологиче- ского процесса, при этом технологическое оборудование связано друг с другом материальными потоками с соответствующей обвязкой аппаратов. В качестве пылегазоулавливающего оборудования могут использоваться разгрузочные ци- клоны, пылеосадительные камеры, фильтры, адсорберы, скрубберы и т.д.

Санитарная очистка - это очистка газа от остаточного содержания в нем загрязняющего вещества, при которой обеспечивается соблюдение ПДК в воз- духе населенных мест или производственных помещений.

Газоочистная установка (ГОУ) - это сооружение или устройство, пред- назначенные для улавливания, нейтрализации, подавления, обезвреживания (физическими, химическими, биологическими и другими методами) из  отходяих газов или вентиляционного воздуха (далее газ) содержащихся в них загрязняющих веществ, с целью предотвращения загрязнения атмосферного воздуха и состоящие из одного или нескольких аппаратов очистки газа, вспомога- тельного оборудования и коммуникаций.

Аппарат очистки газа - составная часть ГОУ, в котором непосредствен- но осуществляется избирательный процесс улавливания из потока газа загряз- няющих веществ или их обезвреживание.

По принципу действия аппараты очистки газа подразделяются на семь групп:

♦       С – аппараты сухой механической очистки газа от пыли, твердых частиц, принцип работы которых основан на осаждении частиц за счет силы тяжести, центробежной силы, изменения скорости потока газа (гравитационные, су- хие инерционные и ротационные);

♦      М – аппараты мокрой очистки газа от твердых частиц, а также жидких и газообразных загрязняющих веществ (инерционные, конденсационные), скруб- беры (механические, ударно-инерционные, полые, насадочные,

центробежные), скрубберы Вентури и т.п.;

♦         Ф – аппараты и устройства фильтрующего типа - промышленные фильтры (рукавные, волокнистые, карманные, зернистые), с регенерацией (им- пульсной обратной продувкой, ультразвуком, с механическим и вибровстряхи- ванием и т.п);

♦        Э  -  электрические  пылеуловители  (сухие,  мокрые  электрофильтры и

др);

♦       Х - аппараты сорбционной (химической) очистки газа от   газообразных

примесей (адсорберы, абсорберы и т.п.);

♦       Т - аппараты термического, термокаталитического и каталитического способов обезвреживания газообразных примесей (печи сжигания, каталитиче- ские реакторы);

♦        Д - аппараты других методов очистки газа (биологические фильтры, акустические пылеуловители и др.).

Средства защиты работающих от воздействия вредных веществ. Коллективные и индивидуальные средства. В соответствии с ГОСТ 12.0.002 средства защиты работающих – это средства, применение которых предотвращает или уменьшает воздействие на работающих опасных и (или) вредных производственных факторов.

Средства защиты делятся на коллективные и индивидуальные.

Коллективные средства – это средства защиты, конструктивно и (или) функционально связанные с производственным оборудованием, производст- венным процессом, производственным помещением (зданием) или производст- венной площадкой. Они обеспечивают защиту всех работающих на участке и предусматривают: нормализацию воздушной среды производственных поме- щений и рабочих мест посредством функционирования систем вентиляции, очистки и кондиционирования воздуха; локализации воздействия вредных фак- торов; защиты от воздействия химических факторов; оградительных и гермети- зирующих устройств, средств автоматического контроля и сигнализации и др.

К коллективным средствам защиты от воздействия вредных веществ от- носятся: механизация и автоматизация производственных процессов, использо- вание роботов и манипуляторов, общеобменной вентиляции, систем кондицио- нирования воздуха, дистанционного управления оборудованием, установление размеров опасной зоны и т. п.

Индивидуальные средства защиты представляют собой средства, наде ваемые на тело человека или его части или используемые им, т.е. средства, применяемые лично самим рабочим для предотвращения или уменьшения воз- действия на него опасных и вредных производственных факторов.

В соответствии с действующим законодательством работающие должны обеспечиваться средствами индивидуальной защиты независимо от отрасли экономики относятся, вида работ, а также формы собственности работодателя. Выдаваемые средства индивидуальной защиты должны соответствовать харак- теру, условиям труда и обеспечивать безопасность работающих.

Средства индивидуальной защиты подразделяются на следующие виды:

-       изолирующие костюмы (пневмокостюмы, гидроизолирующие костюмы, скафандры);

-       средства защиты органов дыхания (противогазы, респираторы, пнев- мошлемы, пневмомаски);

-       специальная одежда (комбинезоны и полукомбинезоны, куртки, костю- мы, халаты, плащи, полушубки, тулупы и др.);

-       специальная обувь (сапоги, ботинки, полуботинки и др.);

-       средства защиты рук (рукавицы, перчатки);

-       средства защиты головы (каски, шлемы, шляпы и др.);

-       средства защиты лица (защитные маски, щитки);

-       средства защиты органов слуха (противошумные шлемы, наушники, вкладыши);

-       средства защиты глаз (защитные очки);

-       предохранительные приспособления (предохранительные пояса, ручные захваты, манипуляторы и др.);

-       защитные дерматологические средства (пасты, мази, кремы).

Для защиты головы от механических травм, а также от поражения элек- трическим током применяют различного рода каски с амортизаторами (тексто- литовые, пластмассовые, винипластовые, стеклопластиковые и др.). Качество касок определяется максимальной ударной прочностью и минимальной массой, которая лежит в пределах 0,390 ÷ 0,470 кг. Каски выдерживают вертикальную ударную нагрузку энергией от 45 до 80 Дж. Кроме касок могут использоваться войлочные шляпы, шляпы из прорезиненной ткани, косынки, береты и т. п.

Защитные дерматологические средства, к которым относятся мази, пас- ты, кремы, очистители, являются эффективными препаратами для защиты ра- ботающих от вредных веществ. Основное назначение их состоит в создании достаточно надежного барьера между кожей и воздействующими на нее раз- личными производственными раздражителями. Защитные дерматологические средства представляют собой дисперсные системы мягкой консистенции, со- держащие разнообразные продукты природного и искусственного происхожде- ния.

Работающие, занятые на работах с вредными и (или) опасными условия- ми труда, а также на работах, связанных с загрязнением или в неблагоприятных температурных условиях бесплатно обеспечиваются смывающими и обезвре- живающими средствами из расчета на одного человека:

-        мыло или аналогичные по действию смывающие средства – не менее 400 г в месяц;

-       дерматологические средства (пасты, мази, кремы, гели и т.п.) – не менее 5 г для разового нанесения на кожные покровы.

Очищающие средства применяются при сильных трудносмываемых за- грязнениях (масла, смазки, нефтепродукты, лаки, краски, смолы, клея, битумы, силикон и т.п.) в дополнение к мылу. Защищающие кожу средства наносятся на чистую поверхность кожи до начала работы, после перерыва для отдыха и пи- тания, в других случаях, обусловленных организацией труда. Восстанавливаю- щие средства применяются после окончания работы.

Работодатель должен компенсировать работающим расходы на приобретение необходимых смывающих и обезвреживающих средств по установленным нормам, если они вынуждены приобретать их за свой счет.

Вопросы обеспечения работников средствами защиты отражаются в кол- лективном договоре (соглашении), в котором детально указывается, кому и на какие сроки выдаются определенные средства защиты. Сроки носки средств индивидуальной защиты могут быть продлены работодателем, если фактическое их использование не было постоянным и характеристика защитных свойств отвечает сертификату соответствия или техническим условиям завода- изготовителя.

Кроме дерматологических средств, для защиты рук используют рукави- цы и перчатки, маркировка которых аналогична спецодежде. Они изготавлива- ются из различных материалов и имеют разнообразную конструкцию (перчатки защитные кольчужные, вачеги, «краги», рукавицы с вкладышами и т.п.).

Для защиты глаз используют защитные очки, щитки и маски. Защитные очки могут быть открытыми, закрытыми с прямой и непрямой вентиляцией, со светофильтрами, поглощающими ультрафиолетовые и инфракрасные лучи  и т.д.

Средства индивидуальной защиты органов дыхания. Средства индивидуальной защиты органов дыхания (СИЗОД) следует применять в тех случаях, когда безопасность работ не может быть обеспечена конструкцией оборудования, организацией производственных процессов, архи- тектурно-планировочными решениями и средствами коллективной защиты.

Фильтрующие средства защиты органов дыхания (противогазы, респи- раторы, фильтрующие самоспасатели) наиболее просты, надежны и обеспечи-вают работающему свободу передвижения. Но условия их использования огра- ничены.

Запрещается использовать фильтрующие средства защиты, если:

-        содержание кислорода в воздухе менее 18%;

-        в воздухе содержатся вещества, защита от которых не предусмотрена инструкцией по эксплуатации;

-        концентрация вредных веществ в воздухе превышает максимальные значения, предусмотренные инструкцией по эксплуатации;

-        в воздухе содержатся неизвестные вредные вещества, а также низкоки- пящие и плохо сорбирующиеся органические вещества, такие, как метан, этан, бутан, этилен, ацетилен и др.

Наиболее высокими защитными свойствами обладают противогазы, так как их лицевые части (типа маска или шлем-маска) обеспечивают защиту не только органов дыхания, но также лица и глаз. Они могут применяться при вы- соких концентрациях вредных веществ в воздухе в виде паров или газов (до 0,5- 1% в зависимости от типа противогаза) и аэрозолей (с концентрациями в воз- духе, превышающими ПДК до 10 тыс. раз).

Защитные свойства противогазов по парам и газам вредных веществ мо- гут быть существенно повышены при их совместном использовании с дополни- тельными патронами.

В комплект промышленного фильтрующего противогаза входит резино- вая лицевая часть (шлем-маска), фильтрующая клапанная коробка цилиндриче- ской формы и в некоторых конструкциях гофрированная трубка. Для удобного ношения противогаза предусмотрена сумка.

Промышленные фильтрующие противогазы могут защищать органы ды- хания человека от различных газов, паров и аэрозолей в зависимости от ком- плектации фильтрующих или фильтрующе-поглощающих коробок.

Респираторы фильтрующие представляют собой облегченные средства защиты органов дыхания от вредных газов, паров и аэрозолей, за исключением высокотоксичных и неустойчивых в воздухе веществ. Респираторы обеспечи- вают более комфортные условия работы, чем противогазы, имеют меньшее со- противление дыханию, оказывают меньшее механическое давление на голову. Однако защитные свойства их значительно ниже. Респираторы используют при концентрации свободного кислорода в воздухе не менее 18% и концентрации паро- и газообразных вредных веществ, не превышающих ПДК более чем в 10- 100 раз, а аэрозолей – в 50-1000 раз.

По назначению фильтрующие респираторы подразделяются на противо- пылевые, противогазовые и универсальные.

Изолирующие средства защиты органов дыхания полностью изолируют человека от окружающей среды и, следовательно, обеспечивают нормальное дыхание практически независимо от содержания в воздухе кислорода и вред- ных веществ. Их можно использовать при недостаточном содержании кислоро-

да, неограниченном содержании вредных веществ, а также в тех случаях, когда неизвестен состав вредных веществ в воздухе. Изолирующие средства защиты обеспечивают подачу дыхательной смеси к органам дыхания из индивидуаль- ных источников или пригодного для дыхания воздуха из чистой зоны.

Изолирующие средства защиты по конструкции подразделяются на шланговые и автономные. Последние, в свою очередь, в зависимости от источ- ника дыхательной смеси выпускаются двух видов – с резервуаром под давлени- ем и с химической регенерацией кислорода.

Шланговые противогазы рекомендуется использовать для работы внутри емкостей, цистерн, колодцев производственной канализации и других замкну- тых объемов, в атмосфере которых могут присутствовать неизвестные вредные вещества, либо концентрация их может быть достаточно высокой, а также при недостатке свободного кислорода для дыхания. При проведении работ внутри емкости у работающего в шланговом противогазе должен быть дублер, кото- рый находится снаружи и держит сигнальную спасательную веревку. Дублер обязан следить за состоянием работающего в емкости, и если тот почувствует себя плохо или потеряет сознание, извлечь его из емкости и оказать помощь.

К изолирующим средствам защиты органов дыхания относятся кислород- но-изолирующие противогазы (КИП-7, КИП-8), которые в отличие от других приборов полностью изолируют органы дыхания человека от окружающей сре-

ды. Их можно использовать при недостатке свободного кислорода, больших концентрациях вредных веществ и неизвестном их составе в воздухе.

В кислородно-изолирующих противогазах выдыхаемый человеком диок- сид углерода поглощается активной массой регенеративного патрона, а вды- хаемый воздух обогащается кислородом из баллона с редуктором. Эти приборы рассчитаны на работу в течение  2  ч.  Масса  изолирующего  противогаза  –  8-10 кг.

К работе в изолирующих противогазах допускаются лица, признанные медицинской комиссией пригодными и прошедшие курс теоретического и практического обучения.

Изолирующий противогаз ИП-5 предназначен для использования в каче- стве аварийно-спасательного средства в любой атмосфере. Время защитного действия в состоянии покоя составляет 120 мин.

В настоящее время для улучшения условий труда работников с дефекта- ми бинокулярного зрения в средствах индивидуальной защиты (очки, маски, противогазы, щитки и др.) предусмотрены эластичные линзы Френеля много- кратного использования, корригирующие близорукость или дальнозоркость. Линзы устанавливаются на внутреннюю увлажненную поверхность очкового стекла средства защиты.

Для защиты головы от механических травм, а также от поражения элек- трическим током применяют различного рода каски с амортизаторами (тексто- литовые, пластмассовые, винипластовые, стеклопластиковые и др.). Качество касок определяется максимальной ударной прочностью и минимальной массой, которая лежит в пределах 0,390-0,470 кг. Каски выдерживают вертикальную ударную нагрузку энергией от 45 до 80 Дж. Кроме касок могут использоваться войлочные шляпы, шляпы из прорезиненной ткани, косынки, береты и т.п.

Лекция № 12

Защита работающих от шума, вибрации, инфра- и ультразвуков.

Шум – это совокупность звуков разной интенсивности и частоты, беспо- рядочно изменяющихся во времени и вызывающих у работающих неприятные субъективные ощущения. С физиологической точки зрения, шумом является любой нежелательный звук, мешающий восприятию полезных звуков в виде производственных сигналов и речи.

Шум как физический фактор представляет собой волнообразно распро- страняющееся механическое колебательное движение упругой среды (воздуха), носящее, как правило, беспорядочный случайный характер. При этом источни- ком его является любое колеблющееся тело, выведенное из устойчивого со- стояния внешней силой.

Характер распространения колебательного движения в среде называется звуковой волной, а область среды, в которой она распространяется, – звуковым полем.

Звук представляет собой колебательное движение упругой среды, вос- принимаемое нашим органом слуха. Движение звуковой волны в воздухе со- провождается периодическим повышением и понижением давления. Периоди- ческое повышение давления в воздухе по сравнению с атмосферным давлением в невозмущенной среде называется звуковым давлением. Чем больше давление, тем сильнее раздражение органа слуха и ощущение громкости звука. В акусти- ке звуковое давление измеряется в Н/м2, или Па. Звуковая волна характеризует- ся частотой f, Гц, силой звука I, Вт/м2, звуковой мощностью W, Вт. Скорость распространения звуковых волн в атмосфере при 20 °С и нормальном атмо- сферном давлении равна 344 м/с. Скорость звука не зависит от частоты звуко- вых колебаний и при неизменных параметрах среды является постоянной вели- чиной. При повышении температуры воздуха на 1°С скорость звука возрастает примерно на 0,71 м/с.

Органы слуха человека воспринимают звуковые колебания в интервале частот от 16 до 20000 Гц, зона наибольшей чувствительности слуха находится в области 50-5000 Гц. Колебания с частотой до 16 Гц (инфразвук) и выше 20 000 Гц (ультразвук) не воспринимаются органами слуха человека.

Интенсивность шума (звука) измеряют как во всей области частот (сум- марная звуковая энергия), так и в определенном диапазоне частотной полосы – в пределах октав.

Октава – это диапазон частот, в котором верхняя граница частоты вдвое больше нижней (например, 40-80, 80-160 Гц).

Минимальная сила звука, воспринимаемая ухом, называется порогом слышимости     (Iо  = 10-12  Вт/м2),    ему    соответствует     звуковое     давление  Р = 2·10-5 Па.

Порог болевого ощущения наступает при силе звука, равной 102 Вт/м2, и соответствующего ему звукового  давления  –  2·102  Па. Как видим,   изменения звукового давления слышимых звуков огромны и составляют примерно 107 раз. Поэтому для удобства измерения и санитарно-гигиенического нормирования интенсивности звука и звукового давления принимают не абсолютные физиче- ские, а относительные единицы, которые представляют собой логарифмы от- ношений этих величин к условному нулевому уровню, соответствующему по- рогу слышимости стандартного тона с частотой 1000 Гц.

Уровень интенсивности звука L, дБ, определяется по формуле

L = 10 lg( I / I0 )

где I - интенсивность звука, Вт/м2; I0 - интенсивность звука, принимаемая за порог слышимости, равная 10-12 Вт/м2.

Так как интенсивность звука пропорциональна квадрату звукового давле- ния, то эту формулу можно записать в виде

L = 10 lg( Р2 / Р02 ) = 20 lg( Р / Р0 ).

Эти логарифмы отношений называют соответственно уровнями интен- сивности звука или чаще уровнями звукового давления, они выражаются в белах (Б).

Кроме того, для санитарно-гигиенической оценки воздействия шума на организм человека используют такой показатель, как уровень звука, определяе- мый по шкале А шумомера с размерностью в дБА.

Так как орган слуха человека способен различать изменение уровня ин- тенсивности звука на 0,1 Б, то для практического использования удобнее еди- ница в 10 раз меньше – децибел (дБ).

Производственный шум, являющийся сложным звуком, может быть разложен на простые составляющие, графическое изображение которых называется спектром. Он представляет собой совокупность восьми уровней звукового давления на всех среднегеометрических частотах. По характеру может быть различным в зависимости от преобладающих частот.

Шум классифицируется по следующим    признакам:

-       по характеру спектра:  широкополосный, с непрерывным спектром   шириной более октавы; тональный, в спектре которого имеются слышимые тона. Тональный характер определяют по превышению уровня шума в одной полосе над соседними третьоктавными полосами не менее чем на 10 дБ;

-       по временным характеристикам: постоянный и непостоянный;

-       по частотной характеристике различают шумы низко-, средне- и высо- кочастотные, имеющие соответственно границы 16-350, 350-800 и выше 800 Гц.

Непостоянные шумы, в свою очередь, подразделяются на:

-       колеблющиеся во времени, уровень звука которых изменяется во време- ни непрерывно;

-       прерывистые, уровень звука которых ступенчато изменяется (на 5 дБА  и более), причем длительность интервалов, в течение которых уровень остается постоянным, составляет 1 с и более;

-       импульсные, состоящие из одного или нескольких звуковых сигналов, каждый длительностью менее 1 с, при этом уровни звука различаются не менее чем на 7 дБ.

Характеристика шума в децибелах в пределах частот не всегда достаточ- на. Известно, что звуки, имеющие одну и ту же интенсивность, но разную час- тоту воспринимаются на слух как неодинаково громкие. Звуки, имеющие низ- кую или очень большую частоту (вблизи верхней границы воспринимаемых частот) ощущаются как более тихие в сравнении со звуками, находящимися в средней зоне. Поэтому для сравнения между собой различных по частотному составу звуков в отношении их громкости используют единицы громкости – фоны и соны.

За единицу сравнения условно принят звук с частотой 1000 Гц. В между- народных рекомендациях в последние годы стандартным принят звук с часто- той 2000 Гц.

Уровнем громкости шума (звука) называется уровень силы равногромко- го с этим шумом звука с частотой колебаний 1000 Гц, для которого уровень си- лы звука в децибелах условно принят за уровень громкости в фонах. Один  фон

– это громкость звука при частоте 1000 Гц и уровне интенсивности в 1 дБ. На

частоте 1000 Гц уровни громкости равны уровням звукового давления. Напри- мер, звук с частотой колебаний 100 Гц и силой 50 дБ воспринимается как рав- ногромкий звуку с частотой колебаний 1000 Гц и силой 20 дБ (20 фонов). При малых уровнях громкости и низких частотах расхождения между силой звука в децибелах и уровнем громкости в фонах наибольшие. По мере увеличения громкости и частоты эта разница сглаживается.

Вибрация – это механические колебания и волны в твердых телах или более конкретно, это механические, чаще всего синусоидальные, колебания, возникающие в машинах и аппаратах.

По способу воздействия на человека вибрации подразделяются на общую, передающуюся через опорные поверхности на тело сидящего или стоящего че- ловека, и локальную, передающуюся через руки человека. Вибрацию, воздейст- вующую на ноги сидящего человека и на предплечья, контактирующие с виб- рирующими поверхностями, можно отнести к локальной.

Общая вибрация в зависимости от источника ее возникновения подразде- ляется на три категории:

-       транспортная: воздействует на операторов подвижных машин и транс- портных средств при их движении (1-я категория);

-       транспортно-технологическая: с ограниченным перемещением  только по специально подготовленным поверхностям производственных помещений (2-я категория);

-       технологическая: воздействует на операторов стационарных машин или передается на рабочие места, не имеющие источников вибрации (3-я катего- рия).

Общую вибрацию 3-й категории по месту действия подразделяют на сле- дующие типы:

-       на постоянных рабочих местах производственных помещений;

-       рабочих местах на складах, в столовых, бытовых, дежурных и других вспомогательных производственных помещений, где отсутствуют машины и механизмы, генерирующие вибрацию;

-       рабочих местах в административных и служебных помещениях заводо- управления, конструкторских бюро, лабораторий, учебных пунктов, вычисли- тельных центров, здравпунктов, в конторских помещениях, рабочих комнатах и других помещениях для работников умственного труда.

Общей вибрации чаще всего подвергаются транспортные рабочие, опера- торы мощных штампов, вырубных прессов и т.д.

Основные физические параметры вибрации: частота f, Гц; амплитуда ко- лебаний А, м; колебательная скорость V, м/с;  колебательное  ускорение  а,  м/с2.

По характеру спектра вибрацию подразделяют:

-       на узкополосную со спектром частот, расположенным в узкой полосе. При этом уровень контролируемого параметра в октавной полосе частот более чем на 15 дБ превышает значения в соседних третьоктавных полосах;

-       широкополосную со спектром частот, расположенным в широкой полосе (шириной более одной октавы).

По временным характеристикам вибрация делится на:

-       постоянную, для которой спектральный или корректированный по час- тоте нормируемый параметр за время наблюдения (не менее 10 мин или время технологического цикла) изменяется не более, чем в 2 раза (6 дБ) при измере- нии с постоянной времени 1 с;

-       непостоянную, для которой спектральный или корректированный по частоте нормируемый параметр за время наблюдения (не менее 10 мин или время технологического цикла) изменяется более, чем в 2 раза (6 дБ) при изме- рении с постоянной времени 1 с.

Непостоянная вибрация бывает:

-       колеблющейся во времени, для которой величина нормируемого пара- метра непрерывно изменяется во времени;

-       прерывистой, когда воздействие вибрации на человека прерывается, причем длительность интервалов, в течение которых воздействует вибрация, составляет более 1 с;

-       импульсной, состоящей из одного или нескольких вибрационных воз- действий (ударов), каждый длительностью менее 1 с.

Локальной вибрации преимущественно подвергаются лица, работающие  с ручными механизированными электрическими или пневматическими инстру- ментами.

Воздействие шума, вибрации и других колебаний на организм человека. Шум и вибрация могут в большей или меньшей степени временно активизировать  или  постоянно  подавлять  определенные  психические  процессы в организме человека. Физиопатологические последствия могут проявляться в форме нарушения функций слуха и других анализаторов, например, вестибулярного аппарата, координирующей функции коры головного мозга, нервной или пищеварительной системы, системы органов кровообращения. Кроме того, шум  влияет на углеводный, жировой и белковый обмены веществ в организме.

Звуки различных частот даже при одинаковой их интенсивности воспри- нимаются по-разному. Низкочастотные звуки воспринимаются как относительно тихие, но по мере увеличения их частоты усиливается громкость восприятия, а при приближении их к верхней высокочастотной границе звуковой части спектра, громкость восприятия снова падает.

Производственный шум различной интенсивности и спектра, длительно воздействующий на работающих, может привести со временем к понижению остроты слуха у последних, а иногда и к развитию профессиональной глухоты. Установлено, что потеря слуха обычно наступает при воздействии шума в диа- пазоне частот 3000-6000 Гц, а нарушение разборчивости речи – при частоте 1000-2000 Гц. Наибольшая потеря слуха работающих наблюдается в первые де- сять лет работы, причем эта опасность увеличивается с возрастом.

Инфразвуком принято называть распространяющиеся в воздушной среде колебания с частотой ниже 16 Гц. Низкая частота инфразвукового колебания обусловливает ряд особенностей его распространения в окружающей среде. Вследствие большой длины волны инфразвуковые колебания меньше погло- щаются в атмосфере и легче огибают препятствия, чем колебания с более высо- кой частотой. Этим объясняется способность инфразвука распространяться на значительные расстояния с небольшими потерями энергии. Именно поэтому стандартные мероприятия по борьбе с шумом в данном случае неэффективны.

Под воздействием инфразвука возникает вибрация крупных элементов строительных конструкций, а из-за резонансных эффектов и возбуждения вто- ричного индуцированного шума в звуковом диапазоне в отдельных помещени- ях может иметь место усиление инфразвука.

Источниками инфразвука могут быть средства наземного, воздушного и водного транспорта, пульсация давления в газовоздушных потоках (форсунки большого диаметра) и др.

В диапазоне частот 16-30 Гц порог восприятия инфразвуковых колебаний для слухового анализатора составляет 80-120 дБА, а болевой порог – 130-140 дБА.

Ультразвуком принято считать колебания свыше 20 кГц, распростра- няющиеся как в воздухе, так и в жидких и твердых средах. В производственной санитарии различают контактный и воздушный виды ультразвука (СанПиН 9- 87-98 и СанПиН 9-88-98).

Контактный ультразвук – это ультразвук, передающийся при соприкос- новении рук или других частей тела человека с его источником, обрабатывае- мыми деталями, приспособлениями для их удержания, озвучиваемыми жидко- стями, сканерами медицинской ультразвуковой аппаратуры, искательными го- ловками ультразвуковых дефектоскопов и т.п.

Воздушный ультразвук – это ультразвуковые колебания в воздушной среде.

Из этих определений следует, что ультразвук передается человеку    через контакт с воздухом, водой или непосредственно от вибрирующей поверхности (инструмента, машин, аппаратов и других возможных источников).

Высокочастотный ультразвук практически не распространяется в воздухе и может оказывать воздействие на работающих преимущественно при контакте источника ультразвука с открытой поверхностью тела.

Низкочастотный ультразвук, напротив, оказывает на работающих общее действие через воздух и локальное за счет соприкосновения рук с обрабатывае- мыми деталями, в которых возбуждены ультразвуковые колебания.

Ультразвуковые колебания непосредственно у источника их образования распространяются направленно, но уже на небольшом расстоянии от источника (25-50 см) переходят в концентрические волны, заполняя все рабочее помеще- ние ультразвуком и высокочастотным шумом.

Ультразвук оказывает существенное влияние на организм человека. Как уже отмечалось, ультразвук способен распространяться во всех средах: газооб- разной, жидкой и твердой. Поэтому в организме человека он воздействует не только собственно на органы и ткани, но и на клеточную и другие жидкости. При распространении в жидкой среде ультразвук вызывает кавитацию этой жидкости, т. е. образование в ней мельчайших пустотных пузырьков, заполняе- мых парами этой жидкости и растворенных в ней веществ, и их сжатие (захло- пывание). Этот процесс сопровождается образованием шума.

Нормирование и контроль шума, вибрации, инфра- и ультразвуков. Нормируемыми параметрами постоянного шума на рабочих местах со- гласно СанПиН 2.2.4/2.1.8.10-32-2002 являются: уровни звукового давления, дБ, в  октавных  полосах  со  среднегеометрическими  частотами 31,5; 63; 125;  250; 500; 1000; 2000; 4000; 8000 Гц; уровень звука, дБА, измеряемый по шкале А шумомера, при котором чувствительность всего шумоизмерительного тракта соответствует средней чувствительности органа слуха человека на различных частотах спектра.

Нормируемыми параметрами непостоянного шума являются:

-           эквивалентный (по энергии) уровень звука, дБА;

-           максимальный уровень звука, дБА.

Эквивалентный (по энергии) уровень звука непостоянного шума – уровень звука постоянного широкополосного шума, который имеет такое же среднее квадратическое звуковое давление, что и данный непостоянный шум в течение заданного интервала времени.

Максимальный уровень звука – уровень звука, соответствующий макси- мальному показанию измерительного прибора при включенной необходимой стандартизованной временной характеристике.

Предельно допустимый уровень шума (ПДУ) – уровень, который при ежедневной работе (кроме выходных дней), но не более 40 часов в неделю в те- чение всего рабочего стажа, не должен вызывать заболеваний или отклонений в состоянии здоровья, обнаруживаемых современными методами исследований, в процессе работы или в отдаленные сроки жизни настоящего и последующих поколений.

Основным методом, характеризующим вибрационное воздействие на человека, является частотный анализ.

Нормируемый диапазон частот для общей вибрации в зависимости от категории устанавливается в виде октавных или третьоктавных полос со среднегео- метрическими частотами 0,8; 1,0; 1,25;1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16;  20;

25; 31,5; 40; 50; 63; 80 Гц.

Нормируемыми параметрами постоянной вибрации являются:

-              средние квадратичные значения виброускорения и виброскорости, измеряемые в октавных или третьоктавных полосах частот, или их логарифмические уровни;

-              корректированные по частоте значения виброускорения и виброскорости, или их логарифмические уровни.

Нормируемыми параметрами непостоянной вибрации являются эквива- лентные (по энергии) корректированные по частоте значения виброускорения и виброскорости или их логарифмические уровни.

Для контроля уровня вибрации применяют виброметр ВМ-1 с октавным фильтром ФЭ-2, приборы ВШВ-003, ШВК-И, виброметр с анализатором спектра Октава 101 ВМ и другие  приборы западноевропейских фирм.

Защита работающих от шума, вибрации, ультра- и инфразвуков. Как уже указывалось, источниками шума и вибрации являются различные процессы, оборудование, явления, что создает определенные трудности в борьбе с ними и обычно требует одновременного проведения комплекса мероприятий как инженерно-технического, так и санитарно-гигиенического характера.

Для уменьшения механического шума следует своевременно проводить ре- монт оборудования, шире применять принудительное смазывание трущихся по- верхностей и балансировку вращающихся частей.

Значительное снижение шума (на 10-15 дБ) достигается при замене ударных процессов безударными, подшипников качения подшипниками скольжения, зубчатых и цепных передач клиноременными и зубчатоременными передачами либо индивидуальными прямыми приводами от электродвигателей, прямозубых шестерен косозубыми металлическими или пластмассовыми, металлических деталей деталями из других материалов и т. д.

Под звукоизоляцией понимают создание специальных строительных уст- ройств – преград (в виде стен, перегородок, кожухов, выгородок и т. п.), препят- ствующих распространению шума из одного помещения в другое или в одном и том же помещении.

Принцип звукоизоляции заключается в том, что большая часть звуковой энергии отражается от преграды и только незначительная часть ее проникает сквозь звукоизолирующую преграду и попадает в окружающую среду.

Звукопоглощение – это способность материала или конструкции поглощать энергию звуковых волн, которая в узких каналах и порах материала трансформируется в другие виды энергии, в основном в тепловую. Иными словами, уменьшение шума в звукопоглощающих преградах обусловлено переходом колебательной энергии в тепловую вследствие внутреннего трения в звукопоглощающих материалах.

Свойством поглощать звук обладают практически все строительные мате- риалы. Однако звукопоглощающими принято называть такие материалы, у кото- рых на средних частотах коэффициент звукопоглощения α > 0,2.

Звукопоглощающие преграды делятся на четыре класса:

-        волокнисто-пористые – войлок, вата, акустическая штукатурка, ультра- тонкое стеклянное и базальтовое волокно и др.;

-        мембранные – ПВХ и другие пленки, тонкие листы фанеры или металла на обрешетке;

-        резонансные – специальные конструкции, основанные на акустических свойствах резонатора;

-        комбинированные – устройства, использующие предыдущие материалы. Хорошие звукопоглощающие свойства имеют легкие и пористые    материа-

лы, такие, как минеральный войлок, стекловата, поролон и т. п.

Для снижения аэродинамического шума, возникающего при работе вентиляторов, дымососов, компрессоров, кондиционеров на воздуховодах, всасывающих трактах, магистралях выброса и перепуска воздуха устанавливают различные глушители, которые могут быть активными и реактивными.

Активные глушители представляют устройства, содержащие в себе матери- ал, поглощающий энергию аэродинамического шума.

Реактивные глушители устроены таким образом, что способны отражать входящую звуковую энергию обратно к источнику ее образования.

Противошумные вкладыши («Комфорт плюс», МАХ-1, Laser life и др.) вставляют непосредственно в слуховой канал наружного уха. Их изготавливают из легкого каучука, эластичных пластмасс, резины, эбонита и ультратонкого во- локна. Они позволяют снизить уровень звукового давления на 10-15 дБ.

В условиях повышенного шума рекомендуется применять наушники, кото- рые обеспечивают надежную защиту органов слуха. Например, наушники ВЦНИОТ снижают уровень звукового давления на 7-38 дБ в диапазоне частот 125-8000 Гц. В настоящее время промышленностью выпускаются современные наушники типов Ария, Наутилус, Биг, Тракстон и др.

Шлемофоны рекомендуется применять для защиты от воздействия шума с общим уровнем 120 дБА и выше. Они герметично закрывают всю околоушную область и снижают уровень звукового давления на 30-40 дБ в диапазоне частот 125-8000 Гц.

Защита от вибрации машин, механизмов и оборудования также проводится несколькими методами: устранением или снижением действующих переменных сил, вызывающих вибрацию в источнике их возникновения; вибропоглощением и виброизоляцией.

Эффект вибродемпфирования – превращение энергии механических коле- баний в другие виды энергии, чаще всего в тепловую. Для этого в конструкциях деталей, через которые передается вибрация, применяют материалы с большим внутренним трением, например, специальные магниевые сплавы, пластмассы, ре- зины, вибродемпфирующие покрытия и т.д.

Виброгашение - это снижение уровня вибрации объекта путем введения в колебательную систему дополнительных реактивных сопротивлений. В частно- сти, для предотвращения общей вибрации вибрирующие машины и оборудование устанавливают на самостоятельные виброгасящие фундаменты, массу которых рассчитывают таким образом, чтобы амплитуда их колебаний не превышала 0,1- 0,2 мм, а вероятность появления резонансных явлений была бы минимальной. Для снижения вибрации трубопроводов используются гасители колебаний типа бу- ферных емкостей для превращения пульсирующих потоков в равномерные.

Виброизоляция - это снижение уровня вибрации защищаемого объекта, дос- тигаемое уменьшением передачи колебаний от их источника. Виброизоляция представляет собой упругие элементы, так называемые амортизаторы вибрации, размещенные между вибрирующей машиной и ее основанием

Эффективным средством защиты работающих от воздействия ультразвука являются звукоизолирующие кожухи из дюралюминия или стали толщиной 1 мм, оклеенные резиной или противошумной мастикой. Прозрачные кожухи из орга- нического стекла должны иметь толщину не менее 5 мм. Часто используют эла- стичные кожухи из трех слоев резины общей толщиной 3-5 мм. Кожухи   позволя-ют снизить уровни звукового давления на 20-30 дБ в слышимом диапазоне частот и на 60-80 дБ – в неслышимом.

Для исключения контактного облучения работающих ультразвуком загрузку, выгрузку и другие работы следует проводить при выключенном источнике  или пользоваться при этом специальными инструментами с ручками, покрытыми эластичным слоем из пористой резины, поролона и т.п.

Зоны помещений с уровнями ультразвука, превышающими предельно до- пустимые, должны быть обозначены предупреждающим знаком «Осторожно! Прочие опасности».

Кроме того, рекомендуется соблюдать следующий режим труда и отдыха:

-        при систематической работе с контактным ультразвуком в течение более 50% рабочего времени необходимо устраивать перерывы через каждые   1,5 ч на 15 мин. Перерывы могут быть заполнены другими видами работ, которые не сопровождаются воздействием на организм повышенных уровней шума и вибрации;

Защита от инфразвука осуществляется на производстве аналогично защите от общей вибрации и состоит в минимизации воздействия на оператора низкочас- тотных звуковых колебаний. Для этого нужно устранять источники низкочастот- ной вибрации, повышать быстроходность машин, увеличивать жесткость конст- рукций больших размеров, устанавливать глушители реактивного типа и т. д.

Лекция № 13

Защита производственного персонала от статического электричества и производственны излучений.

Широкое использование во всех областях хозяйственной деятельности диэлектрических материалов и органических соединений (полимеров, бумаги, твердых и жидких углеводородов, нефтепродуктов и т.п.) неизбежно сопровождается образованием зарядов статического электричества, которые не только осложняют проведение технологических процессов, но и зачастую становятся причиной пожаров и взрывов, приносящих большой материальный ущерб.

Статическое электричество — это совокупность явлений, связанных с возникновением, сохранением и релаксацией свободного электрического заряда на поверхности, или в объеме диэлектриков, или на изолированных проводниках (ГОСТ 12.1.018). Образование и накопление зарядов на перерабатываемом мате- риале связано с двумя следующими условиями:

-        наличие контакта поверхностей, в результате чего создается двойной элек- трический слой, возникновение которого связано с переходом электронов в эле- ментарных донорско-акцепторных актах на поверхности контакта. Знак заряда определяет неодинаковое сродство материала поверхностей к электрону;

-        хотя бы одна из контактирующих поверхностей должна быть из диэлектрического материала.

Заряды будут оставаться на поверхностях после прекращения контакта только в том случае, если время разрушения контакта меньше времени релакса- ции зарядов. Последнее в значительной степени определяет величину зарядов на разделенных поверхностях.

Основная величина, характеризующая способность к электризации, - это удельное электрическое сопротивление (ρ) поверхностей контактирующих мате- риалов. Если они имеют низкое сопротивление, то при разделении заряды с них стекают, и эти поверхности несут незначительный заряд. Если же сопротивление материалов высокое или скорость отрыва поверхностей велика, то заряды будут сохраняться. Способность веществ электризоваться также характеризуется удельной электропроводимостью у, или удельным объемным сопротивлением ρv

γ = 1/ρv.

Условно принято, что при удельном электрическом сопротивлении мате- риалов менее 105 Ом·м заряды не сохраняются и материалы не электризуются.

В отдельных случаях склонность к электризации плоских полимерных материалов целесообразно оценивать по величине удельного поверхностного электрического сопротивления ρs, Ом. Большинство полимерных пленок и материалов не электризуется, если ρs   < 1011 Ом.

Основными факторами, влияющими на электризацию веществ, являются их электрофизические свойства и скорость разделения поверхностей. Экспериментально установлено, что чем интенсивнее осуществляется процесс, т.е. чем выше скорость отрыва, тем больший заряд остается на поверхности.

Средства защиты от статического электричества должны применяться во всех взрыво- и пожароопасных помещениях и зонах открытых установок, отне- сенных по классификации ПУЭ к классам В-1, В-1а, В-1б, В-1г, В-II, В-IIа, П-I, П- II.

При организации производства следует избегать процессов, сопровождающихся интенсивной генерацией зарядов статического электричества. Для этого необходимо правильно подбирать поверхности трения и скорости движения веществ, материалов, устройств, избегать процессов разбрызгивания, дробления, распыления, очищать горючие газы и жидкости от примесей и т.д.

Эффективным методом снижения интенсивности генерации статического электричества является метод контактных пар. Большинство конструкционных материалов по диэлектрической проницаемости расположены в трибоэлектрические ряды в такой последовательности, что любой из них приобретает отрицательный заряд при соприкосновении с последующим в ряду материалом и положительный - с предыдущим. При этом с увеличением расстояния в ряду между двумя материалами абсолютная величина заряда, возникающего между ними, возрастает.

Заземление относится к основным методам защиты от статического элек- тричества и представляет собой преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Оно является наиболее простым, но необходимым средством защиты в связи с тем, что энергия искрового разряда с проводящих незаземленных элементов технологического оборудования во много раз выше энергии разряда с диэлектриков.

Особое внимание необходимо уделять заземлению передвижных объектов или вращающихся элементов оборудования, не имеющих постоянного контакта с землей. Например, передвижные емкости, в которые насыпают или наливают электризующиеся материалы, должны быть перед заполнением установлены на заземленные основания или присоединены к заземлителю специальным проводником до того, как будет открыт люк.

Неметаллическое оборудование считается электростатически заземленным, если сопротивление любой точки ее внутренней и внешней поверхности относительно контура заземлений не превышает 107 Ом.

Нейтрализация зарядов статического электричества производится в тех случаях, когда не представляется возможным снизить интенсивность его образо- вания технологическими и иными способами. Для этой цели используют нейтра- лизаторы различных типов:

-        коронного разряда (индукционные и высоковольтные);

-        радиоизотопные с α- и β- излучающими источниками;

-        комбинированные, объединяющие в одной конструкции коронные и радиоизотопные нейтрализаторы;

-        создающие поток ионизированного воздуха.

Наиболее простыми по исполнению являются индукционные нейтрализа- торы. В большинстве случаев они представляют собой корпус или стержень с закрепленными на них заземленными разрядниками, представляющими собой иглы, струны, щеточки. В этих нейтрализаторах используется электрическое поле, создаваемое самим наэлектризованным материалом. Под действием этого поля вблизи разрядника возникает большой градиент электрического потенциала, достаточного для образования и поддержания ионизационных процессов в воздухе, что в конечном счете приводит к повышению его проводимости.

Для снижения интенсивности электризации жидкостей используют струнные или игольчатые нейтрализаторы, которые за счет увеличения проводимости среды способствуют стеканию образующихся зарядов на заземленные стенки трубопроводов (оборудования) или корпус нейтрализатора.

В высоковольтных нейтрализаторах коронного и скользящего разрядов в отличие от индукционных используется высокое напряжение до 5 кВ, подаваемое на разрядник от внешнего источника питания. Они характеризуются высокой эффективностью практически при любых скоростях обработки материалов и могут быть установлены на значительном расстоянии от наэлектризованного материала, так как сила ионизационного тока в них может достигать 2,5·10-4А на 1 м длины разрядника и выше. Однако необходимость использования высокого напряжения не позволяет применять их во взрывоопасных помещениях и производствах.

Во взрывоопасных помещениях всех классов рекомендуется использовать радиоизотопные нейтрализаторы на основе α-излучающих (плутоний-238, плутоний-239) типа НР и β-излучающих (тритий) типа НТСЭ источников. Эти нейтрализаторы малогабаритны, просты по устройству и в обслуживании, имеют большой срок эксплуатации и радиационно безопасны. Использование их в промышленности не требует согласования с органами санитарного надзора.

Конструктивно радиоизотопные нейтрализаторы представляют собой ме- таллический плоский или цилиндрический контейнер, в котором помещены поворачивающиеся или выдвигающиеся держатели источников излучения. В контейнере имеется окно, обращенное к электризующемуся материалу, а сам он жестко закреплен на технологическом оборудовании. Контейнер снабжается блокирую- щим механизмом, исключающим снятие его с оборудования, если не закрыта заслонка, экранирующая излучатель. Нейтрализаторы располагаются таким образом, чтобы в рабочем положении расстояние от поверхности излучателей до заряженной поверхности не превышало 25 – 50 мм в зависимости от используемого прибора.

Основным недостатком радиоизотопных нейтрализаторов является их огра- ниченный ионизационный ток (3 – 7,5·10-6 А/м).

В случаях, когда материал (пленка, ткань, лента, лист и т.п.) электризуется с высокой интенсивностью либо движется с большой скоростью и применение радиоизотопных нейтрализаторов не обеспечивает нейтрализацию статического электричества, устанавливают комбинированные индукционно-радиоизотопные нейтрализаторы типа НРИ. Они представляют собой сочетание радиоизотопного и индукционного (игольчатого) нейтрализаторов либо взрывозащищенных индукционных, высоковольтных (постоянного и переменного тока),    высокочастотных нейтрализаторов. Сила ионизационного тока таких нейтрализаторов не пре- вышает 5·10-5 А/м.

Гигиенические требования к устройству, эксплуатации и контролю радиоизотопных  нейтрализаторов статического  электричества  с эмалевыми источниками альфа- и бета-излучения регламентируются СанПиН 2.6.4.13- 24-2005.

Весьма перспективными являются пневмоэлектрические нейтрализаторы марок ВЭН-0,5 и ВЭН-1,0 и пневморадиоизотопные марок ПРИН, в которых ио- низированный воздух или какой-либо газ направляется в сторону наэлектризованного материала. Такие нейтрализаторы не только имеют повышенный радиус действия (до 1 м), но и обеспечивают нейтрализацию объемных зарядов в пневмотранспортных системах, аппаратах кипящего слоя, в бункерах, а также нейтрализацию статического электричества на поверхностях изделий сложной формы. Устройства для подачи ионизированного воздуха в данном случае во взрывоопасные помещения должны иметь на всем своем протяжении заземленный металлический экран.

В некоторых случаях эффективно использование лучевых нейтрализаторов статического электричества, которые обеспечивают ионизацию материала или среды под воздействием ультрафиолетового, лазерного, теплового, электромагнитного и других видов излучения.

Для снижения удельного объемного электрического сопротивления в ди- электрические жидкости и растворы полимеров (клеев) вводят различные растворимые в них антиэлектростатические присадки (антистатики), в частности, соли металлов переменной валентности высших карбоновых, нафтеновые и син- тетические жирные кислоты. К таким присадкам относятся «Сигбол», АСП-1, АСП-2, а также присадки на основе элеатов хрома, кобальта, меди, нафтенатов этих металлов, солей хрома и СЖК и т.д. За рубежом наибольшее применение нашли присадки, разработанные фирмами «Экко» и «Шелл» (присадка ASA-3).

Характеристика электромагнитного излучения и методы защиты. В настоящее время практически во всех отраслях промышленности и в быту широко используется электромагнитная энергия. По своему происхождению электромагнитное излучение (ЭМИ) и электромагнитный фон, создаваемый им, могут быть природными или техногенными.

К природным электромагнитным полям (ЭМП) относятся квазистатические электрические и магнитные поля Земли, радиоизлучения Солнца и Галактик, ат- мосферные разряды.

Техногенное ЭМИ может быть как производственным, так и бытовым. Из- вестно, что мировые энергоресурсы удваиваются каждые 10 лет, а доля ЭМП в электроэнергетике за это время возрастает в три раза.

Производственными источниками ЭМП являются линии электропередачи (ЛЭП), печи, применяемые в промышленности для индукционного нагрева металлов и полупроводников, электросварка, а также устройства диэлектрического нагрева, используемые для сварки синтетических материалов, прессования синтетических порошков и т.д. Мощными источниками ЭМП диапазона радиочастот являются телевизионные и радиолокационные станции, антенны радиосвязи и др.

Биологически значимыми являются электрические поля частотой 50 Гц, создаваемые воздушными линиями электропередачи и подстанциями. Напряженность магнитных полей промышленной частоты в местах размещения ЛЭП и подстанций сверхвысокого напряжения на 1-3 порядка превышает естественные уровни магнитного поля Земли. Высокие уровни ЭМИ наблюдаются на территориях и за пределами территорий размещения передающих радиоцентров низкой, средней и высокой частоты.

Бытовой электромагнитный фон обусловлен работой бытовых электроприборов, радио- и телеприемников, микроволновых печей, радиотелефонов, компьютеров и т.д.

Оценка опасности воздействия ЭМИ на человека производится по величине электромагнитной энергии, поглощенной телом человека. Реакция организма человека на составляющие ЭМП не является одинаковой, поэтому при оценке условий работы необходимо учитывать электрическую и магнитную напряженность поля. Неблагоприятные воздействия токов промышленной частоты проявляются только при напряженности магнитного поля порядка 160-300 А/м. Практически при обслуживании даже мощных электроустановок высокого напряжения магнитная напряженность поля не превышает 20-25 А/м. Поэтому оценку потенциальной опасности воздействия ЭМП достаточно производить по величине электрической напряженности поля.

По виду воздействия различают изолированное (от одного источника), сочетанное (от двух и более источников одного частотного диапазона), смешанное (от двух и более источников различных частотных диапазонов) и    комбинированное (в случае одновременного действия какого-либо другого неблагоприятного фактора) ЭМИ.

По времени воздействия в общем случае для единичного источника ЭМИ можно выделить два основных варианта облучения: непрерывное стационарное и прерывистое.

Отношение облучаемого лица к источнику облучения ЭМИ может быть профессиональным, т.е. обусловленным выполнением производственных опера- ций, и непрофессиональным.

В радиационной гигиене различают общее (воздействию ЭМИ подвергается все тело) и локальное (местное) облучение.

Напряженность электрического поля в данной точке представляет собой физическую величину, численно равную силе, действующей на единичный положительный заряд, помещенный в эту точку поля. Напряженность электрического поля измеряется в вольтах на метр (В/м) или в ньютонах на кулон (Н/К).

Электрическое поле, в котором напряженность одинакова во всех точках, называется однородным.

Магнитная индукция (плотность магнитного потока) - это физическая вели- чина, численно равная силе, с которой магнитное поле действует на проводник единичной длины, расположенный перпендикулярно к силовым линиям магнитного поля (МП), при токе в проводнике, равном единице силы тока. Единицей магнитной индукции является Тэсла (Тл), т.е. индукция такого поля, в котором на каждый метр длины проводника с током в 1 А, расположенного перпендикулярно к полю, действует сила в 1 Н (1 Тл=1 Н/А·м).

Кроме индукции магнитное поле характеризуется напряженностью (А/м) и магнитным потоком, который представляет собой число силовых линий, проходящих через перпендикулярно расположенную к ним площадку. Единицей магнитного потока является Вебер (Вб) - это поток индукции в 1 Тл через площадку площадью 1 м2.

Снижение интенсивности излучения непосредственно в источнике является универсальным методом и достигается, прежде всего, заменой источника на менее мощный, а также регулировкой генератора. Кроме того, можно использовать специальные устройства - аттенюаторы (ослабители), которые поглощают, отра- жают или ослабляют передаваемую энергию на пути от генератора к потребителю и т.д.

При использовании метода экранирования источника учитывают характер и мощность источника излучения, его рабочую частоту, особенности технологического процесса. Для разработки экранов используют такие явления, как поглощение ЭМИ и его отражение от материала экранов. Поглощение ЭМИ обусловливается тепловыми потерями в толще материала и зависит от его электромагнитных свойств (электрической проводимости, магнитной проницаемости и т.п.). Отражение связано с различием электромагнитных свойств воздуха (или другой среды, в которой распространяется ЭМП) и материала экрана.

Защита рабочего места от излучения достигается локализацией ЭМП в помещении. Для этого используют электрогерметичные помещения, аппаратные и кабины, представляющие собой замкнутые электромагнитные экраны. В таких помещениях экранируются стены, потолок, пол, оконные и дверные проемы и вентиляционные системы.

Основными видами средств коллективной защиты работающих от воздействия электрического поля токов промышленной частоты являются экранирующие устройства. Они могут быть стационарными и переносными.

Стационарные экранирующие устройства представляют собой составную часть электроустановки и предназначены для защиты персонала в открытых распределительных устройствах и воздушных линиях электропередач. Конструктивно они изготавливаются в виде козырьков, навесов или перегородок из металлических канатов, прутков, сеток.

Переносные экранирующие устройства - это переносимые или перевози- мые изделия в виде замкнутых конструкций из металлических сеток.

Средства индивидуальной защиты от воздействия ЭМИ должны использоваться только в аварийных режимах либо при проведении кратковременных работ.

К организационным мероприятиям относятся: строгое выполнение требований к персоналу (возраст, пол, медицинское освидетельствование, обучение, проверка знаний, инструктаж и т.п.); рациональное размещение источников ЭМИ; оптимальные режимы работы оборудования и персонала; применение средств предупреждающей сигнализации (световой, звуковой, знаковой и др.).

Для предупреждения профессиональных заболеваний лиц, работающих в условиях ЭМИ, применяются такие меры, как предварительный (для поступаю- щих на работу) и периодический (не реже одного раза в год) медицинские осмотры, а также ряд мер, способствующих повышению устойчивости организма человека к действию ЭМИ.

Нормирование и защита работающих от ультрафиолетового излучения. Ультрафиолетовое излучение (УФ-излучение) - это электромагнитное излучение в оптической области в диапазоне 200-400 нм с частотой колебаний от 1013 до 1016 Гц, примыкающее со стороны коротких волн к видимому свету.

УФ-излучение с длиной волны 400-315 нм имеет слабое биологическое дей- ствие, область волн 315—280 нм характеризуется сильным воздействием на кожу и противорахитичным действием. Для волн 280-200 нм свойственно бактерицидное действие.

УФ-излучение характеризуется двояким действием на организм: с одной стороны, опасностью переоблучения, а с другой - необходимостью для нормального функционирования организма.

УФ-излучение с длиной волны менее 320 нм, действуя на глаза, вызывает электроофтальмию.

Для биологических целей мощность УФ-излучения оценивается эритемным потоком, единицей которого является эр (один эр - это эритемный поток, соответствующий потоку излучения с длиной волны 297 нм и мощностью 1 Вт), эри- темной освещенностью, эр/м2, и эритемной дозой, (эр·ч)/м2.

Основными способами защиты работающих от воздействия ультрафиолетового излучения являются защита расстоянием, экранирование рабочих мест, специальная окраска помещений, рациональное размещение рабочих мест и использование индивидуальных средств.

Защита расстоянием - это удаление обслуживающего персонала от источ- ников УФ-излучения на безопасную величину. Расстояния, на которых уровни УФ-излучения не представляют опасности для работающих, определяются только экспериментально в каждом конкретном случае в зависимости от условий работы, состава производственной атмосферы, вида источника излучения, отражающих свойств конструкций помещения и оборудования и т.д.

Наиболее рациональным методом защиты является экранирование (укры- тие) источников излучений с помощью различных материалов и светофильтров,  не пропускающих или снижающих интенсивность излучений.

Защита от источников лазерного излучения. Источником лазерной опасности являются генераторы когерентного (согласованного по времени) электромагнитного излучения (лазеры), характеризующегося высокой направленностью и большой плотностью энергии.

Лазерное излучение представляет собой электромагнитное излучение, генерируемое в диапазоне длин волн 0,2….1000 мкм. При оценке его биологического действия этот диапазон волн делится на следующие области, мкм:

1 – ультрафиолетовую 0,2 – 0,4;

2 – видимую 0,4 – 0,75;

3       – инфракрасную 0,75 – 1;

4       – дальнюю инфракрасную – выше 14.

По воздействию лазерное излучение делится на:

-       прямое (заключенное в ограниченном телесном угле);

-        рассеянное (рассеянное от вещества, находящегося в составе среды, через которую проходит лазерный луч);

-        зеркально-отраженное (отраженное от поверхности под углом, равным уг- лу падения излучения);

-       диффузно-отраженное (отражается от поверхности по разным направлениям).

Работающие  с лазерами могут подвергаться воздействию следующих  вредных и (или) опасных факторов:

♦       прямое, отраженное и рассеянное лазерное излучение;

♦       световое излучение импульсных ламп накачки и зоны взаимодействия лазерного излучения с материалами мишени;

♦       ультрафиолетовое излучение ламп накачки;

♦       шум (иногда до 100 дБА) и вибрация;

♦        инфракрасное излучение и тепловыделение от оборудования и нагретых поверхностей;

♦       ионизирующие излучения;

♦       электромагнитные поля ВЧ и СВЧ-диапазона от генераторов накачки;

♦       высокое напряжение в электрической цепи питания ламп накачки, поджига и газового разряда;

♦       запыленность и загазованность воздуха рабочей зоны продуктами взаимодействия лазерного луча с мишенью и токсичные вещества, используемые в конструкции лазера.

Степень воздействия лазерного излучения на организм человека зависит от его интенсивности и частоты повторения импульсов, продолжительности воздействия, а также от биологических и физико-химических особенностей облучаемых тканей и органов. Степень повреждения глаз может меняться от слабых ожогов до полной потери зрения.

Прямое воздействие лазерного излучения может привести к поражению глаз, кожи и других органов. Чувствительность роговицы и хрусталика глаза, а также способность его оптической системы увеличивать плотность энергии видимого и инфракрасного диапазонов на глазном дне в 6*104 раз по отношению к роговице

В качестве СИЗ используются - защитные очки, щитки, маски, насадки; средства защиты рук и специальная одежда. Для противолазерных очков и свето- фильтров применяются специальные стекла, защищающие глаза от лазерного излучения с различной длиной волны.

Комбинированное действие вредных факторов на организм человека. В течение всей своей профессиональной жизни на человека воздействует комплекс факторов производственной и окружающей среды. При определенных условиях каждый из них, а также их разнообразные комбинации могут приводить к существенному напряжению адаптационных возможностей организма человека, а в дальнейшем и к срыву адаптации. Стрессирующее воздействие данных факторов определяется как их физическими характеристиками (дозовая нагрузка), так и функциональным состоянием ведущих систем организма, его индивидуальной чувствительностью к раздражителю.

В производственных условиях работающие подвергаются, как правило, сочетанному, многофакторному воздействию, эффект которого может оказаться более значительным, чем при изолированном действии того или иного фактора.

Шум и вибрация всегда усиливают токсический эффект промышленных ядов. Причиной этого является изменение функционального состояния ЦНС и сердечно-сосудистой системы. Шум усиливает токсический эффект оксида углерода, стирола, крекинг-газа и др. Вибрация, изменяя реактивность организма, повышает его чувствительность к другим факторам, например кобальту, кремниевым пылям, дихлорэтану; оксид углерода более токсичен в сочетании с вибрацией.

Ультрафиолетовое излучение, оказывая влияние на взаимодействие газов в атмосферном воздухе, способствует образованию смога. При    ультрафиолетовом облучении возможна сенсибилизация организма к действию некоторых ядов, например развитие фотодерматита при загрязнении кожи кварцсодержащей пылью.

К числу радиосенсибилизирующих относятся ртуть и ее соединения, фор- мальдегид, вещества, относящиеся к сульфогидрильным ядам.

Тяжелый физический труд сопровождается повышенной вентиляцией легких и усилением скорости кровотока, что приводит к увеличению количества яда, поступающего в организм. Кроме того, интенсивная физическая нагрузка может приводить к истощению механизмов адаптации с последующим развитием профессионально-обусловленных заболеваний.

Лекция № 14

Основы электробезопасности.

Электрическая энергия является одним из наиболее удобных и экономически выгодных видов энергоресурсов. Она одинаково широко используется как на производстве, так и в быту.

В соответствии с Правилами устройства электроустановок (ПУЭ) элек- троустановками называются совокупность машин, аппаратов, линий и вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для производства, преобразо- вания, трансформации, передачи, распределения электрической энергии и преобразования ее в другой вид  энергии.

По требованиям обеспечения надежности электроснабжения электро- приемники делятся на три категории:

I        – электроприемники, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов, пожаров;

II         - электроприемники, перерыв питания которых приводит к резкому снижению выпуска продукции, длительным простоям технологического обо- рудования;

III       – все остальные потребители, не относящиеся к I и II категориям. Электрические установки, с  которыми приходится иметь дело   практически всем работающим на производстве, представляют потенциальную опасность. Она заключается в том, что токоведущие проводники (или корпуса машин, оказавшиеся под напряжением в результате повреждения изоляции) не подают сигналов опасности, на которые реагирует человек. Реакция человека на электрический ток возникает лишь после его прохождения через ткани.

При эксплуатации электроустановок, технологического оборудования с электроприводом, электробытовых приборов человек подвергается не только опасному воздействию электрического тока, но и вредному влиянию электромагнитных полей.

Статистика электротравматизма показывает, что до 85 % смертельных поражений людей электрическим током приходится в результате прикосно- вения пострадавшего непосредственно к токоведущим частям, находящимся под напряжением.

Основными причинами электротравм на производстве являются неудовлетворительная организация работ на электроустановках, незнание и невыполнение руководителями  работ и  потерпевшими  требований  электробезопасности, неис-пользование работающими средств индивидуальной защиты, несоответствие электроустановок установленным требованиям правил и норм.

Действие электрического тока на организм человека. Проходя через организм, электрический ток вызывает термическое, электролитическое и биологическое воздействие.

Термическое действие тока вызывает ожоги отдельных участков тела, на- грев кровеносных сосудов, нервов, крови и т.п.

Электролитическое действие тока выражается в разложении крови и других органических жидкостей организма и вызывает значительные нарушения их физико-химического состава.

Биологическое действие тока проявляется как раздражение и возбуждение живых тканей организма, что сопровождается непроизвольными судорожными сокращениями мышц, легких и сердца. В результате могут возникнуть различные нарушения, и даже полное прекращение деятельности органов кровообращения и дыхания.

Многообразие воздействия электрического тока выражается в получении двух видов поражения — электрической травме и электрическом ударе.

Электрическая травма представляют собой четко выраженное местное повреждение тканей организма в результате воздействия электрического тока или электрической дуги. В большинстве случаев электротравмы излечиваются, однако при тяжелых ожогах исход поражения может быть смертельным.

Различают несколько видов электрических травм.

Электрический ожог, являющийся самой распространенной электротрав- мой, может быть токовым (или контактным) и дуговым.

Токовый ожог обусловлен прохождением тока через тело человека в ре- зультате его контакта с токоведущей частью и является следствием преобразова- ния электрической энергии в тепловую. Количество теплоты, выделяемой в ткани человека (Дж), определяется законом Джоуля-Ленца

Q = (Iч)2Rчτ,

где Iч  - сила тока, проходящего через тело человека, А;

Rч  - сопротивление тела человека, Ом; τ - время протекания тока, с..

Ожоги разделяют на четыре степени: I- покраснение кожи, II-образование пузырей, III-омертвение всей толщи кожи; IV-обугливание тканей. Тяжесть пора- жения организма обусловливается не степенью ожога, а площадью обожженной поверхности тела. Токовые ожоги возникают при напряжении не выше 1-2 кВ и в большинстве случаев им присваивают I и II степень. Встречаются и тяжелые ожо- ги.

Дуговой ожог является следствием образования электрической дуги между токоведущей частью и телом человека, которая и причиняет ожог. Дуга имеет температуру выше 35000С и обладает весьма значительной энергией. Дуговые ожоги, как правило, тяжелые и имеют III или IV степень тяжести.

Электрические знаки — это четко очерченные пятна серого или, бледно- желтого цвета, образующиеся на коже человека в результате действия тока. Знаки могут быть и в виде царапин, ран, порезов или ушибов, бородавок, кровоизлияний и мозолей. Как правило, электрические знаки безболезненны, и лечение их закан- чивается благополучно.

Металлизация кожи - это проникновение в верхние слои кожи мельчайших частичек металла, расплавившегося под действием электрической дуги. Это мо- жет произойти при коротком замыкании, отключении рубильника, находящегося под нагрузкой и т. п. Металлизация сопровождается ожогом кожи, вызываемым нагретым металлом.

Электроофтальмия - это поражение глаз, вызванное интенсивным излуче- нием электрической дуги, спектр которой содержит вредные для глаз ультрафио- летовые и инфракрасные лучи. Кроме того, возможно попадание в глаза брызг расплавленного металла. Ношение защитных очков, не пропускающих ультра- фиолетовые лучи, обеспечивают защиту глаз от брызг расплавленного металла.

Механические повреждения возникают в результате резких непроизвольных судорожных сокращений мышц под действием тока, проходящего через тело человека. В результате могут произойти разрывы кожи, кровеносных сосудов и нервной ткани, а также вывихи суставов и даже переломы костей. К этому же виду травм следует отнести ушибы и переломы, вызванные падением человека с высоты, ударами о предметы в результате непроизвольных движений или потери сознания при воздействии тока. Механические повреждения являются, как правило, серьезными травмами, требующими длительного лечения.

Электрический удар - это возбуждение живых тканей организма проходя- щим через него электрическим током, сопровождающееся непроизвольными су- дорожными сокращениями мышц. Электрические удары в зависимости от исхода воздействия тока на организм условно делят на следующие четыре степени: I - судорожное сокращение мышц; II — судорожное сокращение мышц, потеря сознания; III — потеря сознания и нарушение сердечной деятельности или  дыхания (либо того и другого вместе); IV— клиническая смерть, т.е. отсутствие дыхания и кровообращения.

Причинами смерти в результате поражения электрическим током могут  быть прекращение работы сердца или легких и электрический шок.

Прекращение работы сердца, как следствие воздействия тока на мышцу сердца, наиболее опасно. Это воздействие может быть прямым, когда ток протекает через область сердца, и рефлекторным, когда ток проходит через центральную нервную систему.

В обоих случаях может произойти остановка сердца или наступить его фибрилляция (беспорядочное сокращение мышечных волокон сердца — фибрилл), что приводит к остановке кровообращения.

Прекращение дыхания может быть вызвано прямым или рефлекторным воздействием тока на мышцы грудной клетки, участвующие в процессе дыхания.

При длительном действии тока у человека наступает так называемая асфик- сия  (удушье)  -  болезненное состояние, являющееся результатом  недостатка  ки-

слорода и избытка диоксида углерода в организме. При асфиксии последовательно утрачиваются сознание, чувствительность, рефлексы, затем прекращается дыхание и, наконец, останавливается сердце — наступает клиническая смерть.

Электрический шок - своеобразная тяжелая нервно-рефлекторная реакция организма на сильное раздражение электрическим током, сопровождающаяся глубокими расстройствами кровообращения, дыхания, обмена веществ и т.п. Шоковое состояние длится от нескольких десятков минут до суток. После этого может наступить либо полное выздоровление, как результат своевременного лечебного вмешательства, или гибель организма из-за полного угасания жизненно важных функций.

Факторы, определяющие опасность поражения электрическим током. Характер и последствия воздействия на человека электрического тока определяются электрическим сопротивлением тела человека, напряжением тока и продолжительностью воздействия электрического тока. Они также зависят от пути прохождения тока через тело человека, рода и частоты электрического тока, а также от условий внешней среды и индивидуальных особенностей человека.

Электрическое сопротивление тела человека. Тело человека является проводником электрического тока, неоднородным по электрическому сопротивлению. Наибольшее сопротивление электрическому току оказывает кожа, поэтому общее сопротивление тела человека определяется главным образом величиной сопротивления кожи. Кожа состоит из двух основных слоев: наружного - эпидермиса и внутреннего дермы. Наружный слой - в свою очередь состоит из несколько слоев, из которых   верхний слой называется роговым.

Сила тока и напряжение. Основным фактором, определяющим исход по- ражения человека электрическим током, является сила тока, проходящего через его тело. С увеличением силы тока сопротивление тела человека падает, так как усиливается местный нагрев кожи, что приводит к расширению сосудов, усилению снабжения этого участка кровью и увеличению потовыделения.

Род и частота электрического тока. Постоянный ток примерно в 4-5 раз безопаснее переменного, что видно из сопоставления пороговых значений ощу-тимого и неотпускающего постоянного и переменного токов. Но это справедливо лишь до напряжений 250-300 В. При более высоких значениях напряжения постоянный ток становится более опасным, чем переменный (с частотой 50 Гц).

Продолжительность воздействия электрического тока. Длительное воз- действие электрического тока приводит к тяжелым, а иногда смертельным поражениям человека.

Безопасным считается длительное воздействие тока силой 1 мА, при про- должительности действия до 30 с безопасен ток 6 мА.

Путь прохождения тока через тело человека. Этот фактор играет также существенную роль в исходе поражения, так как ток может пройти через жизнен- но важные органы — сердце, легкие, головной мозг и т.д.

Возможных путей прохождения тока через тело человека, которые называ- ются также петлями тока, достаточно много.

Наиболее опасны петли тока, которые затрагивают область сердца, т.е. голова - руки и голова – ноги, однако, они возникают относительно редко.

Индивидуальные свойства человека. Установлено, что физически здоровые  и крепкие люди легче переносят электрические удары.

Условия внешней среды. Состояние окружающей воздушной, среды, а также окружающая обстановка могут существенным образом влиять на опасность пора- жения током.

В зависимости от перечисленных условий, повышающих опасность воздей- ствия тока на человека, «Правилами устройства электроустановок» (далее ПУЭ) все помещения по опасности поражения людей электрическим током делят на четыре класса.

1.       Помещения без повышенной опасности. Характеризуются отсутствием условий, создающих повышенную или особую опасность.

2.       Помещения с повышенной опасностью. Характеризуются наличием одно- го из следующих условий:

а) сырость (когда относительная влажность воздуха длительное время пре- вышает 75 %) или токопроводящая пыль;

б) токопроводящие полы (металлические, земляные, железобетонные, кир- пичные и др.);

в)  высокая температура (выше 350С);

г) возможность одновременного прикосновения человека к имеющим со- единение с землей металлоконструкциям зданий, технологическим аппаратам, механизмам и т.п., с одной стороны, и к металлическим корпусам электрооборудования, с другой.

3.          Особо опасные помещения. Характеризуются наличием одного из ниже- перечисленных условий:

а) особая сырость (при относительной влажности воздуха, близкой к 100%, когда потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой);

б) химически активная или органическая среда, разрушающая изоляцию и токоведущие части электрооборудования;

в) наличие одновременно двух или более условий повышенной опасности.

4.       Территории размещения наружных электроустановок. По опасности по- ражения людей электрическим током эти территории приравниваются к особо опасным помещениям.

В химической промышленности многие производственные помещения яв- ляются особо опасными.

Кроме того, в зависимости от климатической среды, помещения подразделяют на: сухие (нормальные) с влажностью до 60%, влажные (60-75%), сырые (более 75%), особо сырые (с влажностью, близкой к 100 %), жаркие (при посто- янной температуре выше 35 0С), пыльные, помещения с химически активной или органической средой.

Электрооборудование следует выбирать с учетом состояния окружающей среды и класса помещения по опасности поражения током, чтобы обеспечить необходимую степень безопасности людей при его обслуживании.

Для защиты электрооборудования от воздействия химически активной среды необходимо, чтобы оно соответствовало условиям эксплуатации. Материал, из которого выполнено электрооборудование, должен быть коррозионностойким, металлические части должны быть надежно защищены лакокрасочным или гальваническим покрытием. Соответствующие требования предъявляются и к электропроводке.

Условия и основные причины поражения электрическим током. При изучении причин электротравматизма необходимо различать прямой контакт человека с токоведущими частями электроустановок и косвенный. Первый, как правило, возникает при грубейших нарушениях правил эксплуатации электроустановок, второй - в результате аварийных ситуаций, например при пробое изоляции.

Поражение человека электрическим током возможно лишь при его непо- средственном контакте с точками электроустановки, между которыми существует разность потенциалов, или с точкой, потенциал которой отличается от потенциала земли. Опасность такого прикосновения оценивается величиной тока, проходящего через тело человека, или напряжением прикосновения. Напряжение прикосн вения - это напряжение между точками цепи тока, которых одновременно касается человек (ГОСТ 12.1.009). Необходимо иметь в виду, что электрическая цепь - это совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы в котором могут быть описаны с помощью понятий об электродвижущей силе, токе и напряжении.

Нейтралью называется точка соединения обмоток трансформатора или генератора, не присоединенная к заземляющему устройству, либо присоединен- ная к нему через аппараты с большим сопротивлением (сеть с изолированной нейтралью), либо непосредственно соединенная с заземляющим устройством  (сеть с глухозаземленной нейтралью).

В соответствии с ПУЭ глухозаземленной нейтралью называется нейтраль трансформатора или генератора, присоединенная к заземляющему устройству непосредственно или через малое сопротивление (например, через трансформаторы тока). В свою очередь, изолированной нейтралью называется нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная к нему через приборы сигнализации, измерения, защиты,   заземляющие дугогасящие реакторы и подобные им устройства, имеющие большое сопротивление.

Правила устройства электроустановок предусматривают использование при напряжениях до 1000 В лишь двух схем трехфазных сетей: трехпроводной с изолированной нейтралью и четырехпроводной с глухозаземленной нейтралью. По технологическим требованиям предпочтение отдается четырехпроводной  сети, так как в ней возможно применение двух рабочих напряжений - линейного и фазного.

Схемы включения человека в электросеть могут быть различными. Однако наиболее распространенными применительно к сетям переменного тока являются две: когда человек одновременно касается двух проводов (двухфазное включение) или когда он касается лишь одного провода или корпуса электрооборудования, находящегося под напряжением (однофазное включение). Во втором случае предполагается наличие электрической связи между сетью и землей.

Двухфазное включение человека в электрическую сеть с изолированной нейтралью является наиболее опасным, поскольку в данном случае человек находится под наибольшим в данной сети линейным напряжением.

Однофазное включение человека в электрическую сеть  (рис.10.3, 10.4)  менее опасно, так как напряжение, под действием которого оказывается человек, не превышает фазного, т.е. меньше линейного в 1,73 раза. Соответственно будет меньше и сила тока, проходящего через тело человека. Однако в данном случае исход поражения будет определяться режимом нейтрали.

В трехфазной сети с глухозаземленной нейтралью петля тока, проходящего через человека, включает в себя кроме его собственного сопротивления, сопротивление обуви, пола, заземления нейтрали источника тока. Кроме того, следует иметь в виду, что все эти сопротивления включены в цепь последовательно.

В трехфазной сети с изолированной нейтралью петля тока включает сопротивление самого человека, его обуви, пола, а также сопротивление изоляции проводов сети, которая в исправном состоянии должна быть не менее 0,5 МОм.

Условия безопасности в этом случае находятся в прямой зависимости от сопротивления изоляции фаз относительно земли: чем качественнее изоляция, тем меньше ток, проходящий через тело человека. Однако в аварийном режиме, когда одна из фаз замыкает на землю или корпус оборудования или сопротивление изоляции мало, человек может оказаться под полным линейным напряжением.

Замыкание одной из фаз на землю может происходить при повреждении изоляции и пробое фазы на заземленный корпус электрооборудования, при падении на землю провода под напряжением и по другим причинам. Такое замыкание может быть случайным или преднамеренным. В последнем случае проводник, находящийся в контакте с землей, называется заземлителем или электродом.

В объеме земли, где протекает ток, возникает так называемая «зона расте- кания тока замыкания на землю» - зона земли, за пределами которой электриче- ский потенциал, обусловленный токами замыкания на землю, может быть условно принят равным нулю. В соответствии с этим ток замыкания на землю — это ток, проходящий через место замыкания на землю.

Напряжение прикосновения может возникнуть в том случае, если человек будет находиться на земле или на токопроводящем полу и касаться при этом корпуса заземленного электрооборудования, случайно оказавшегося под напряжением.

Оказание первой доврачебной помощи при поражении электрическим током. Первую доврачебную помощь пораженному током человеку должен уметь оказать каждый работающий с электроустановками. Первая помощь в случае поражения человека электрическим током состоит из двух этапов: освобождение пострадавшего от действия тока и оказание ему доврачебной медицинской помощи.

Освобождение пострадавшего от действия тока. Необходимо как можно скорее освободить пострадавшего от действия тока, так как от продолжительности этого действия зависит исход электротравмы.

Способы оказания первой помощи. После освобождения от действия тока пострадавшего необходимо вынести из опасной зоны и оценить его состояние. Признаки, по которым можно быстро определить состояние пострадавшего, следующие:

-        сознание: ясное, отсутствует, нарушено (пострадавший заторможен), человек возбужден;

-        цвет кожных покровов и видимых слизистых (губ, глаз): розовые, синюшные, бледные;

-        дыхание: нормальное, отсутствует, нарушено (неправильное, поверхностное, хрипящее);

-        пульс на сонных артериях: хорошо определяется (ритм правильный или неправильный), плохо определяется, отсутствует;

-        зрачки: узкие, широкие.

При определенных навыках, владея собой, оказывающий помощь в течение минуты способен оценить состояние пострадавшего и решить, в каком объеме и порядке следует оказывать ему помощь.

Цвет кожных покровов и наличие дыхания (по подъему и опусканию грудной клетки) оценивают визуально. Нельзя тратить драгоценное время на прикла- дывание ко рту и носу зеркала, блестящих металлических предметов.

Об утрате сознания, как правило, судят визуально, и чтобы окончательно убедиться в его отсутствии, можно обратиться к пострадавшему, спросив о его самочувствии.

Пульс на сонной артерии прощупывают подушечками второго, третьего и четвертого пальцев руки, располагая их вдоль шеи между кадыком (адамово яб- локо) и кивательной мышцей и слегка прижимая к позвоночнику. Приемы опре- деления пульса на сонной артерии очень легко отработать на себе или своих близких.

Ширину зрачков при закрытых глазах определяют следующим образом: подушечки указательных пальцев кладут на верхние веки обоих глаз и, слегка придавливая их к глазному яблоку, поднимают вверх. При этом глазная щель открывается и на белом фоне видна округлая радужка, а в центре ее округлой формы черные зрачки, состояние которых (узкие или широкие) оценивают по тому, какую площадь радужки они занимают.

Как правило, степень нарушения сознания, цвет кожных покровов и состояние дыхания можно оценивать одновременно с прощупыванием пульса, что отнимает не более минуты. Осмотр зрачков удается провести за несколько секунд.

Если у пострадавшего отсутствуют сознание, дыхание, пульс, кожный по- кров синюшный, а зрачки широкие (0,5 см в диаметре), можно считать, что он находится в состоянии клинической смерти. В этом случае следует немедленно приступать к оживлению организма (реанимации) с помощью искусственного дыхания по способу «изо рта в рот» или «изо рта в нос» и наружного массажа сердца. Не следует раздевать пострадавшего, теряя драгоценные секунды. Приступив к оживлению, нужно позаботиться о вызове врача или скорой медицинской помощи. Это должен сделать не оказывающий помощь, а кто-то другой.

Искусственное дыхание также необходимо проводить, если пострадавший дышит очень редко и судорожно и у него прощупывается пульс. Не обязательно, чтобы при проведении искусственного дыхания пострадавший находился в горизонтальном положении.

Для проведения искусственного дыхания желательно пострадавшего уло- жить на спину, расстегнуть стесняющую дыхание одежду. Необходимо обеспе- чить проходимость верхних дыхательных путей, которые в положении на спине при бессознательном состоянии всегда закрыты запавшим языком. Кроме того, в полости рта может находиться инородное содержимое (рвотные массы, песок, ил, трава, если человек тонул, и т.п.), которые необходимо удалить пальцем, обернутым платком (тканью) или бинтом. После этого оказывающий помощь располагается сбоку от головы пострадавшего, одну руку подсовывает под его шею, а ладонью другой руки надавливает на лоб пострадавшему, максимально запрокидывая голову. Корень языка пострадавшего поднимается и освобождает вход в гортань,  а рот открывается. Оказывающий помощь наклоняется к лицу пострадавшего, делает глубокий вдох открытым ртом, полностью плотно охватывает губами открытый рот пострадавшего и делает энергичный выдох, с некоторым усилием вдувая воздух в его рот; одновременно он закрывает нос пострадавшего щекой или пальцами руки.

Необходимо обязательно наблюдать за грудной клеткой  пострадавшего. Как только грудная клетка поднялась, нагнетание воздуха приостанавливают, оказывающий помощь поворачивает лицо в сторону, происходит пассивный выдох у пострадавшего. Если у пострадавшего хорошо определяется пульс и необходимо только искусственное дыхание, то интервал между искусственными вдохами должен составлять 5 с (12 дыхательных циклов в минуту). Кроме расширения грудной клетки хорошим показателем эффективности искусственного дыхания может служить порозовение кожных покровов и слизистых, а также выход больного из бессознательного состояния и появление у него самостоятельного дыхания.

Прекращают искусственное дыхание после восстановления у пострадавшего достаточно глубокого и ритмичного самостоятельного дыхания. При остановке сердца, не теряя ни секунды, пострадавшего необходимо уложить на ровное жесткое основание (скамью, пол, в крайнем случае подложить под спину доску).

Если помощь оказывает один человек, то он располагается сбоку от пострадавшего  и, наклонившись, делает два быстрых  энергичных  вдувания    способом «изо рта в рот» или «изо рта в нос», затем поднимается, оставаясь на этой же стороне от пострадавшего, ладонь одной руки кладет на нижнюю половину грудины (отступив на два пальца от ее нижнего края), а пальцы приподнимает. Ладонь второй руки он кладет поверх первой поперек или вдоль и надавливает, помогая наклоном своего корпуса. Руки при надавливании должны быть выпрямлены в локтевых суставах. Надавливание следует производить быстрыми толчками, так, чтобы смещать грудину на 4-5 см, продолжительность надавливания должна быть не более 0,5 с, а интервал между отдельными надавливаниями - 0,5 с. В паузах ру- ки с грудины не снимают, пальцы остаются прямыми, руки полностью выпрямле- ны в локтевых суставах. Если оживление проводит один человек, то на каждые два вдыхания он проводит 15 надавливаний на грудину.

При участии в реанимации двух человек соотношение «дыхание - массаж» составляет 1:5. Во время искусственного вдоха пострадавшего выполняющий массаж сердца надавливание не производит, так как усилия, развиваемые при надавливании, значительно больше, чем при вдувании воздуха. После того как восстановится сердечная деятельность, и будет хорошо определяться пульс, массаж сердца немедленно прекращают, продолжая искусственное дыхание при слабом дыхании пострадавшего и стараясь, чтобы естественный и искусственный вдохи совпали. При неэффективности реанимационных мероприятий (кожные покровы синюшно-фиолетовые, зрачки широкие, пульс на артериях во время массажа не определяется) оживление прекращают через 30 мин.

Если пострадавший в сознании, но до этого был в обмороке или находился в бессознательном состоянии с сохранившимся устойчивым дыханием и пульсом, его следует уложить на подстилку (например, из одежды); расстегнуть одежду, стесняющую дыхание; согреть тело, если холодно; обеспечить прохладу, если жарко; создать полный покой, непрерывно наблюдая за пульсом и дыханием; удалить лишних людей.

Если пострадавший находится в бессознательном состоянии, необходимо наблюдать за его дыханием. В случае нарушения дыхания из-за западания языка, выдвинуть нижнюю челюсть вперед, взявшись пальцами за ее углы, и поддерживать ее в таком положении, пока не прекратится западание языка.

При возникновении у пострадавшего рвоты, необходимо повернуть его голову и плечи налево - для удаления рвотных масс.

Ни в коем случае нельзя позволять пострадавшему двигаться, а тем более продолжать работу, так как отсутствие видимых тяжелых повреждений от элек- трического тока или других причин (падения и т.п.) еще не исключает возможности последующего ухудшения его состояния. Только врач может решить вопрос о состоянии здоровья пострадавшего.

Переносить пострадавшего в другое место следует только в тех случаях, когда ему или лицу, оказывающему помощь, продолжает угрожать опасность или когда оказание помощи на месте невозможно (например, на опоре).

В случае невозможности вызова врача на место происшествия, необходимо обеспечить транспортировку пострадавшего в ближайшее лечебное учреждение. Перевозить пострадавшего можно только при удовлетворительном дыхании и устойчивом пульсе. Если состояние пострадавшего не позволяет его транспортировать, необходимо продолжать оказывать помощь.

Первая помощь при ожогах. При тяжелых ожогах, вызванных вольтовой дугой, электрическим током, паром или горячей мастикой и др. надо осторожно снять с пострадавшего одежду и обувь (лучше разрезать их). Нельзя касаться руками обожженного участка кожи или смазывать его какими-либо мазями, маслами, вазелином или раствором, так как ожоговая рана при загрязнении может загноиться и долго не заживать. Обожженную поверхность следует перевязать без обработки, покрыть стерильным материалом, сверху положить слой ваты и закрепить бинтом. После этого пострадавшего направляют в лечебное учреждение.

Не следует вскрывать пузыри, удалять приставшие к обожженному месту обуглившиеся вещества, отдирать обгоревшие куски одежды, так как, удаляя их, вы можете повредить кожу и тем самым создать условия для нагноения.

При ожогах глаз следует сделать пострадавшему холодные примочки из раствора борной кислоты и немедленно отправить его к врачу.

При поражении молнией оказывается та же помощь, что и при поражении электрическим током.

Безопасность эксплуатации электроустановок. Электробезопасность представляет собой систему организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества.

Конструкция электроустановок должна соответствовать условиям их эксплуатации, обеспечивать защиту персонала от опасных и вредных воздействий электрического тока и электромагнитных полей, соприкосновения с токоведущими и движущимися частями. Ограждение токоведущих частей является обязательной частью конструкции электрооборудования.

В соответствии с ГОСТ 12.2.007 конструкции электрооборудования по способу защиты человека от поражения током подразделяются на пять классов защиты: 0; 01; I; II и III:

Класс 0 - электрооборудование, которое имеет рабочую изоляцию, но не имеет элементов для заземления, если это оборудование не отнесено к классам II  и III;

Класс 01 - электрооборудование, имеющее рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения этого оборудова- ния к источнику питания;

Класс I - электрооборудование, которое в отличие от электрооборудования класса 01 в проводе для присоединения к источнику питания имеет заземляющую жилу и вилку с заземляющим контактом;

Класс II - электротехническое оборудование, имеющее двойную или уси- ленную изоляцию, но не имеющее элементов для заземления;

Класс III - электрооборудование, которое не имеет ни внешних, ни внутрен- них электрических цепей напряжением выше 42 В.

Технические способы и средства защиты эксплуатации электрооборудования, устанавливаемые по ГОСТ 12.1.019, должны выбираться с учетом:

-           номинального напряжения,

-           рода и частоты тока;

-           способа электроснабжения (стационарная сеть, автономный источник питания);

-           режима нейтрали источника питания;

-           вида исполнения (стационарные, передвижные, переносные); условий внешней среды (особо опасные помещения, помещения повышенной опасности, помещения без повышенной опасности, на открытом воздухе);

-           возможности снятия напряжения с токоведущих частей, на которых или вблизи которых должна производиться работа;

-           характера возможного прикосновения человека к элементам цепи тока (однофазное, двухфазное прикосновения, прикосновение к металлическим нетоковедущим частям, оказавшимся под напряжением); видов работ и т.д.

Для обеспечения защиты от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции, используют следующие способы:

-           защитное заземление;

-           защитное зануление;

-           защитное отключение;

-           выравнивание потенциала;

-           электрическое разделение сети;

-           система защитных проводов;

-           изоляция токоведущих частей;

-           безопасные (малые) напряжения;

-           контроль изоляции;

-           компенсация токов замыкания на землю;

-           средства индивидуальной защиты и др.

Для обеспечения защиты от случайного прикосновения к токоведущим частям кроме того используют защитные оболочки, защитные ограждения (временные или стационарные), безопасное расположение токоведущих частей, изоляцию токоведущих частей (рабочая, дополнительная, усиленная, двойная), изоляцию рабочего места, предупредительную сигнализацию, блокировку, знаки безопасности.

Все вышеперечисленные способы и средства защиты могут использоваться как отдельно, так и в сочетании друг с другом.

Защитное заземление выполняют путем преднамеренного соединения корпусов оборудования с землей. В качестве заземляющих проводников допускается использовать естественные заземлители - электропроводящие части коммуникаций и сооружений производственного или иного назначения (водопроводные трубы и любые другие металлические трубопроводы, за исключением трубопроводов горючих газов, жидкостей, а также трубопроводов, покрытых изоляцией, свинцо- вых оболочек кабелей) и т.п.

К  искусственным  заземлителям  относятся  специальные  электроды, закопанные в землю. Это могут быть стержни из угловой стали размером от 40x40 до 60x60 мм, стальные трубы диаметром 30-50 мм, полосовая сталь размером не ме- нее 4x12 мм, стальные прутки диаметром 10-12 мм, забитые в землю вертикально и соединенные между собой под землей приваренной к ним стальной полосой.

Заземлитель каждого вида имеет свое сопротивление растеканию, которое определяется как суммарное сопротивление грунта от заземлителя до любой точки земли с нулевым потенциалом.

В качестве заземляющих проводников, соединяющих заземляемые части электроустановок с заземлителем, применяют медные, алюминиевые проводники или полосовую сталь. Заземляющие проводники прокладывают открыто, с хорошим доступом для осмотра. Они должны иметь отличительную окраску - по зеленому фону желтые полосы шириной 15 мм на расстоянии одна от другой в 150  мм. При выполнении заземления не допускается последовательное присоединение оборудования к заземлителю.

По расположению относительно корпусов электрооборудования различают два вида заземления: выносное (сосредоточенное) и контурное (распределенное). При выносном заземлении заземлитель вынесен за пределы площадки, на которой находится электрооборудование. Это дает возможность выбрать место с наименьшим сопротивлением грунта для размещения заземлителя. Недостатком такого заземления является то, что установка и человек находятся на земле с нулевым потенциалом, и в аварийных ситуациях человек может оказаться под напряжением прикосновения, равным напряжению заземлителя. Поэтому такой вид заземления используют только при небольшой силе тока замыкания на землю в электроустановках напряжением до 1000 В.

Более распространенным является контурное заземление, при котором одиночные заземлители размещены по контуру (периметру) производственной площадки. В аварийных ситуациях при таком виде заземления напряжения прикосновения и шага характеризуются небольшими значениями и, следовательно,   достигается максимальная безопасность. Согласно ГОСТ 12.1.030 сопротивление заземляющего устройства нормируется и не должно превышать в любое время года нижеприведенных значений:

-        10 Ом - в стационарных сетях пожароопасных помещений с изолирован- ной нейтралью напряжением до 1000 В;

-        4 Ом - в стационарных сетях взрывоопасных помещений, помещений с повышенной опасностью и особо опасных с изолированной нейтралью напряже- нием до 1000 В;

-        0,5 Ом - в установках напряжением выше 1000 В при большой расчетной силе тока замыкания на землю (Iз  > 500 А);

-        250/Iз, но не более 10 Ом - в установках напряжением выше 1000 В, если сила тока замыкания небольшая.

Защитное зануление представляет собой преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением (ГОСТ 12.1.009), а нулевой защитный проводник - это проводник, соединяющий зануляемые части с глухозаземленной нейтральной точкой обмотки источника тока или ее эквивалентом.

Этот метод защиты используют в четырехпроводных трехфазных сетях с глухозаземленной нейтралью напряжением до 1000 В, чаще в сетях 380 / 220 В и 220/127 В. Это связано с тем, что сила тока замыкания на землю в таких сетях велика и даже при нормативном значении сопротивления заземления при пробое фазы на корпус оборудования через тело человека может проходить ток значительной величины.

Принцип действия защитного зануления заключается в превращении слу- чайного замыкания фазы на корпус в однофазное короткое замыкание (т.е. замыкание между фазным и нулевым проводами) с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым отключить поврежденную электроустановку от источника питания.

Защитное отключение представляет собой быстродействующую защиту, обеспечивающую автоматическое отключение электроустановки при возникновении в ней опасности поражения током.

Принцип работы защитно-отключающего устройства состоит в том, что оно постоянно контролирует величину входного сигнала (напряжение корпуса относительно земли, силу тока замыкания на корпус, напряжение фаз относительно земли, напряжение нулевой последовательности и т.п.) и сравнивает его с установленным значением (уставкой). Если входной сигнал отличается от уставки в худшую сторону, то устройство срабатывает и отключает электроустановку от сети.

Выравнивание потенциала - это метод снижения напряжения прикоснове- ния и шага между точками электрической цепи, к которым возможно одновре- менное прикосновение или на которых может одновременно стоять человек.

Электрическое разделение сети - это разделение ее на отдельные электрически не связанные между собой участки с помощью разделяющего трансформатора. Такие трансформаторы с коэффициентом трансформации 1:1 применяются в установках напряжением до 1000 В и предназначены для отделения приемников от первичной электрической сети и сети заземления.

Изоляция токоведущих частей с использованием диэлектрических материалов является основным методом защиты от поражения электрическим током и может быть рабочей, дополнительной, двойной и усиленной.

Рабочая изоляция - это электрическая изоляция токоведущих частей элек- троустановки, обеспечивающая ее нормальную работу и защиту от поражения электрическим током. Рабочей изоляцией являются эмаль и оплетка обмоточных проводов, пропиточные лаки, компаунды и т.д.

Дополнительная изоляция представляет собой электрическую изоляцию, предусмотренную дополнительно к рабочей изоляции для защиты от поражения электрическим током в случае повреждения последней. Дополнительной изоляцией могут быть пластмассовый корпус машины, изолирующая втулка и т.п.

Двойная изоляция - это электрическая изоляция, состоящая из рабочей и дополнительной изоляции. Она считается вполне достаточной для обеспечения электробезопасности. Поэтому электроинструментом и другими устройствами с двойной изоляцией разрешается пользоваться без применения других защитных средств.

Усиленная изоляция - это улучшенная рабочая изоляция, обеспечивающая такую же степень защиты от поражения электрическим током, как и двойная изоляция.

Безопасное напряжение - это номинальное напряжение не более 42 В, применяемое в целях уменьшения опасности поражения электрическим током.

Компенсация токов замыкания на землю заключается в установке между нейтралью и землей компенсационной катушки. Этот вид защиты используют одновременно с защитным заземлением или отключением.

Оградительные устройства применяют для того, чтобы исключить даже случайные прикосновения к токоведущим частям электроустановок. Ограждение токоведущих частей, как правило, должно предусматриваться конструкцией электрооборудования.

Блокировка электротехнического изделия по ГОСТ 18311 - часть электро- технического изделия, предназначенная для предотвращения или ограничения выполнения операций одними частями изделия при определенных состояниях или положениях других частей изделия в целях предупреждения возникновения в нем недопустимых состояний или исключения доступа к его частям, находящимся под напряжением. Иными словами, блокировки (блокировочные устройства) надежно исключают возможность случайного прикосновения к находящимся под напряжением частям, расположенным в специальных закрытых помещениях.

Предупредительная сигнализация обычно используется в сочетании с другими мерами защиты. Сигнализация может быть световой и звуковой. Для световых сигналов применяют цвета:

-        красный - для запрещающих и аварийных сигналов, а также для преду- преждения о перегрузках, неправильных действиях, опасности и т.д.;

-        желтый - для привлечения внимания (о достижении предельных значений, о переходе на автоматическую работу и т.п.);

-        зеленый - для сигнализации безопасности (нормальный режим работы, разрешение на начало действия и т.п.);

-        белый - для обозначения включенного состояния выключателя (когда нерационально применение красного, желтого и зеленого цветов);

-        синий - в специальных случаях, когда не могут быть применены остальные цвета.

Сигнальные лампы и светосигнальные аппараты должны обеспечиваться знаками или надписями, указывающими значения сигналов (например, «Включено», «Отключено», «Нагрев» и т.п.).

Основным назначением знаков и плакатов являются:

-        предупреждение об опасности при приближении к частям, находящимся под напряжением;

-        запрещение оперировать аппаратами, которые могут подать напряжение на место, отведенное для работы;

-       указание места, подготовленного к работе;

-       напоминание о принятых мерах безопасности.

Электрозащитные средства представляют собой переносимые и перевози- мые изделия, служащие для защиты людей, работающих с электроустановками, от поражения электрическим током, от воздействия электрической дуги и электро- магнитного поля.

Изолирующие защитные средства служат для изоляции человека от токо- ведущих частей и от земли и подразделяются, в свою очередь, на основные и дополнительные.

Основные средства способны надежно выдерживать рабочее напряжение электроустановки и допускают касание токоведущих частей, находящихся под напряжением. В электроустановках напряжением до 1000 В к основным изоли- рующим защитным средствам относятся электроизолирующие штанги всех видов, электроизолирующие и электроизмерительные клещи, указатели напряжения, электроизолирующие перчатки, ручной электроизолированный инструмент.

Дополнительные электрозащитные средства - это такие средства защиты, которые при данном напряжении не могут обеспечить защиту от поражения током, поэтому их применяют совместно с основными электрозащитными средствами.

К ограждающим защитным средствам относятся различные переносные ограждения, предназначенные для временного ограждения токоведущих частей, и таким образом предотвращающие возможность прикосновения к ним.

Инструмент, приспособления и устройства, для защиты электротехнического персонала от падения с высоты (предохранительные пояса, страховочные канаты и др.), от световых, тепловых или химических воздействий (защитные очки, респираторы, противогазы, брезентовые рукавицы и др.); от шума (противошумные наушники, шлемы, вкладыши и др.), а также для безопасного подъема на опоры (монтерские когти, лазы для подъема на бетонные опоры и т. п.) и др. представляют группу вспомогательных защитных средств.

Все приборы, аппараты и приспособления, применяемые в качестве защитных средств, должны быть только заводского изготовления, выполнены и испытаны в соответствии с действующими нормативно-техническими документами.

Требования к персоналу, обслуживающему электроустановки. Обслуживание действующих электроустановок должны осуществлять специально подготовленные работники, соответствующие требованиям дейст- вующих ТНПА. Для обеспечения электробезопасности персонал, обслуживающий электроустановки, делится на 5 групп. Электротехническому персоналу присваиваются группы II – V и он может непосредственно входить в состав энергослужбы или состоять в штате производственных подразделений предприятия. Группа I по электробезопасности  присваивается неэлектротехническому персоналу.

Для непосредственного выполнения обязанностей по организации эксплуа- тации электроустановок приказом работодателя назначается ответственный за электрохозяйство и его заместитель. Приказ издается после успешной проверки знаний ТНПА по электробезопасности и присвоения этим лицам IY группы по электробезопасности (при наличии электроустановок напряжением до 1000 В) и Y группы (при наличии электроустановок  напряжением выше 1000 В).

Руководитель организации и лицо, ответственное за электрохозяйство, как и работники, их замещающие, несут персональную ответственность за создание безопасных условий труда работникам электрохозяйства.

В организациях, где установленная мощность электроустановок не превы- шает 30 кВА, ответственный за электрохозяйство может не назначаться.

Лица, ответственные за электрохозяйство обязаны:

-                      организовать разработку и ведение необходимой документации по эксплуатации электроустановок;

-                      организовать обучение, инструктирование, проверку знаний и допуск к самостоятельной работе электротехнического персонала;

-                      организовать безопасное проведение всех видов работ в электроустановках;

-                      обеспечить своевременное и качественное выполнение технического обслуживания, планово-предупредительных ремонтов и профилактических испытаний электроустановок;

-                      организовать проведение расчетов норм электропотребления и потребности предприятия в электроэнергии (мощности), а также осуществлять контроль за ее расходованием;

-                      участвовать в разработке и внедрении мероприятий по рациональному потреб- лению электроэнергии и т.д.

В соответствии с ТКП 181-2009 к I-ой группе по электробезопасности относится неэлектротехнический персонал, выполняющий работы, при которых может возникнуть опасность поражения электрическим током. Он должен иметь элементарные представления об опасности электрического тока и мерах безопасности при работе на обслуживаемом участке (электрооборудовании, установке). Лица с группой 1 должны быть знакомы с правилами оказания первой доврачебной помощи пострадавшим от электрического тока. Перечень должностей и профессий, требующих присвоения им группы I по электробезопасности, определяется рабо- тодателем.

Электротехнический персонал предприятия подразделяется на админист- ративно-технический, оперативный, ремонтный и оперативно- ремонтный.

К электротехническому персоналу II-V групп по электробезопасности предъявляются следующие требования:

-лица, не достигшие 18-летнего возраста, не могут быть допущены к самостоя- тельным работам в электроустановках;

-они не должны иметь увечий и болезней (стойкой формы), мешающих производственной работе;

-обязаны после соответствующей теоретической и практической подготовки пройти проверку знаний и иметь удостоверение на допуск к работам в электроустановках.

Кроме того, периодическая проверка знаний персонала проводится в следующие сроки:

-1 раз в год - для электротехнического персонала, непосредственно об- служивающего действующие электроустановки или проводящего в них наладочные, электромонтажные, ремонтные работы или профилактические испытания, а также для персонала, оформляющего распоряжения и организующего эти работы;

-1 раз в три года - для административно-технического персонала, не от- носящегося к предыдущей группе, а также специалистов по охране труда, допу- щенных к инспектированию электроустановок и имеющих право их единоличного осмотра.

Классификация взрывоопасных и пожароопасных зон производственных помещений и наружных установок. Во взрыво- и пожароопасных производствах, особенно при работе со взры- воопасными газами, парами, пылями, например с ацетиленом, оксидом этилена, ацетоном, диэтиловым эфиром, электроустановки могут служить источниками воспламенения. Так, при неправильной эксплуатации или неисправности электрооборудования возможны его перегрев или появление искровых разрядов, которые могут вызвать пожар или взрыв горючей среды.

Основными способами борьбы с воспламенением от электрооборудования являются правильный его выбор и надлежащая эксплуатация. В связи с этим все помещения и наружные установки согласно Правилам устройства электроустановок (ПУЭ) классифицируют на пожароопасные (П-I, П-II, П-IIа, П-III) и взрыво- опасные (В-I, В-Iа, В-I6, В-Iг, В-II, В-IIа) зоны.

Пожароопасная зона - это открытое пространство, в котором могут нахо- диться горючие вещества как при нормальном технологическом процессе, так и при возможных его нарушениях.

Класс П-1 - зоны производственных помещений, в которых применяют или хранят жидкости с температурой вспышки выше 61 °С.

Класс П-II - зоны производственных помещений, в которых при проведении технологического процесса выделяются горючие пыль или частицы волокна с нижним концентрационным пределом воспламенения более 65 г/м3 к объему воздуха.

Класс П-IIа - зоны производственных и складских помещений, в которых обращаются горючие вещества.

Класс П-III - зоны, расположенные вне помещений, в которых используются горючие жидкости с температурой вспышки паров выше 61°С или твердые горючие вещества.

Если пожароопасные производственные установки размещены на открытой площадке, то пожароопасной зоной с признаками классов П-1, П-II, П-IIа считается зона на расстоянии 5 м по горизонтали от границ пожароопасной установки,   а по вертикали - до ближайшей ограждающей конструкции (перекрытия или покрытия).

Взрывоопасная зона - это пространство, где имеются или могут появиться взрывоопасные смеси, и в пределах которой на исполнение электрооборудования накладываются ограничения с целью уменьшения вероятности возникновения взрыва, вызванного электрооборудованием.

Класс В-I - зоны производственных помещений, в которых выделяются горючие газы (ГГ) и пары ЛВЖ в таком количестве и с такими свойствами, что они могут образовывать с воздухом взрывоопасные смеси при нормальных недли- тельных режимах работы, например при загрузке и разгрузке технологических аппаратов, хранении или переливании ЛВЖ, находящихся в открытых сосудах, и т. д.

Класс В-Iа - зоны производственных помещений, в которых взрывоопасная концентрация газов и паров возможна только в результате аварии или неисправ- ностей.

Класс В-Iб - те же зоны, что и относящиеся к классу В-Iа, в которых взры- воопасные смеси возможны только в результате аварий или неисправностей и которые отличаются одной из следующих особенностей:

-        ГГ в этих зонах обладают высоким нижним концентрационным пределом воспламенения (15% и более) и резким запахом при ПДК;

-        помещения производств, связанных с обращением водорода, в которых исключается образование взрывоопасной смеси в объеме, превышающем 5% свободного объема помещения, и имеют взрывоопасную зону только в верхней части помещения;

-        зоны помещений, в которых ГГ и ЛВЖ имеются в небольших количествах, недостаточных для создания взрывоопасных смесей в объеме, превышающем 5% свободного объема помещения, в которых работа производится без применения открытого пламени.

Зоны не относятся к взрывоопасным, если работы с ГГ и ЛВЖ производятся в вытяжных шкафах или под вытяжными зонтами.

Класс В-Iг - пространства у наружных установок, надземных и подземных резервуаров, содержащих ГГ или ЛВЖ, эстакад для слива и налива ЛВЖ, открытых нефтеловушек, у предохранительных и дыхательных клапанов емкостей и технологических аппаратов.

Класс В-II - зоны производственных помещений, в которых возможно образование взрывоопасных концентраций пылей или волокон с воздухом при нормальных режимах работы.

Класс В-IIа - зоны, аналогичные зонам класса В-II, в которых взрывоопас- ные концентрации пылей и волокон могут образовываться только в результате аварий или неисправностей.

Класс пожаро- и взрывоопасности зон производственных помещений и наружных установок устанавливается на стадии проектирования.

Применяемые в этих помещениях электроустановки должны обеспечивать как необходимую степень защиты их обмоток от воздействия окружающей среды,

так и необходимую безопасность в отношении пожара или взрыва по причине их неисправности.

Взрывозащищенное  электрооборудование и принцип его подбора. В соответствии с ПУЭ в пожароопасных зонах, как правило, используется электрооборудование закрытого типа, внутренняя полость которого отделена от внешней среды оболочкой. Аппаратура управления и защиты, светильники при- меняются в пыленепроницаемом исполнении. Вся электропроводка обеспечивается надежной изоляцией.

Электрооборудование по степени его надежности при установленных норма- тивными документами условиях подразделяется на три уровня взрывозащиты:

2-й уровень - повышенной надежности против взрыва, в котором взрывоза- щита обеспечена только при нормальном режиме работы;

1-й уровень - взрывобезопасное, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных поврежде- ниях, кроме повреждений средств взрывозащиты;

0-й уровень - особовзрывобезопасное, в котором по отношению к взрывобе- зопасному приняты дополнительные средства взрывозащиты.

Для обеспечения необходимого уровня взрывозащиты в оборудовании используют специальные виды взрывозащиты, под которыми понимают конструктивные средства и меры, обеспечивающие невоспламенение окружающей взрывоопасной среды от электрических искр, дуг, пламени, нагретых частей.

Виды взрывозащиты обозначаются латинскими буквами и означают сле- дующее:

d - взрывонепроницаемая оболочка, т. е. такая оболочка, которая выдержи- вает давление взрыва внутри нее и предотвращает без ее повреждения распро- странение взрыва в окружающую взрывоопасную среду через зазоры или отвер- стия («щелевая защита»);

i - искробезопасная электрическая цепь, которая выполнена так, что элек- трический разряд или нагрев цепи не могут воспламенить окружающую среду при предписанных условиях испытания;

ia – опасная ситуация не может возникнуть при нормальной эксплуатации при помехах на линии и при любых комбинациях двух возможных неисправно- стей;

ib - опасная ситуация не может возникнуть при нормальной эксплуатации при помехах на линии и одной неисправности. После главного вида защиты мо- жет указываться дополнительной;

ic - искробезопасные цепи этого уровня не должны вызывать воспламене- ние взрывоопасной смеси в стандартных условиях испытаний от теплового воз- действия и от искрений    - с вероятностью большей 10-3  при нормальной работе и введении всех неучитываемых повреждений, создающих наиболее опасные усло- вия.

е - защита заключается в том, что в электрооборудовании (или его части), не имеющем нормально искрящих частей, принят ряд мер, дополнительно исполь- зуемых в электрооборудовании общего назначения, затрудняющих появление опасных нагревов, искр, дуг;

р - заполнение или продувка оболочки под избыточным давлением чистым воздухом или инертным газом;

о - масляное заполнение оболочки; все нормально искрящие части погруже- ны в минеральное масло или любой жидкий негорючий диэлектрик, что исключа- ет возможность соприкосновения между ними и взрывоопасными смесями газов, паров, пыли;

n – защита вида «n». Она включает различные виды взрывозащиты; m – заполнение компаундом;

q - кварцевое заполнение оболочки;

s - специальный вид взрывозащиты, основанный на принципах, отличных от приведенных выше, но достаточный для обеспечения взрывозащиты; например, токоведущие части электрооборудования залиты эпоксидными смолами заключе- ны в оболочку, находящуюся под постоянным избыточным давлением воздуха  или инертного газа (без продувки).

В зависимости от области применения взрывозащищенное электрооборудо- вание подразделяется на две группы:

-       рудничное (цифра I), предназначенное для шахт и подземных выработок (в химической промышленности не применяется);

-       для производственных помещений и наружных установок (цифра II).

В зависимости от величины щелевого (фланцевого) зазора (БЭМЗ) электро- оборудование типов d и i подразделяется на подгруппы IIА, IIВ, IIС

Согласно требований ГОСТ 30852.0-2002 соответствующие уровни взры- возащиты могут обеспечиваться для электрооборудования:

♦ 2 - повышенной надежности против взрыва

- взрывозащитой вида «i» с уровнем искробезопасной электрической цепи

«iс» и выше;

- взрывозащитой вида «р», имеющей устройство сигнализации о недопусти- мом снижении давления;

- взрывозащитой вида «q»;

- защитой вида «е»;

- взрывозащитой вида «d»;

- масляным заполнением для электрооборудования группы II и заполнени- ем негорючей жидкостью для электрооборудования группы I оболочек, удовлетво- ряющих требованиям взрывозащиты вида «о»;

- взрывозащитой вида «s».

♦ 1 - взрывобезопасного

- взрывозащитой вида «i»;

- взрывозащитой вида «р» с устройством сигнализации и автоматического от- ключения напряжения питания;

- взрывозащитой вида «d» для взрывобезопасного электрооборудования;

- специальным видом взрывозащиты «s»;

- защитой вида «е», заключенной во взрывонепроницаемую оболочку;

- заключением в оболочку, предусмотренную для защиты «р» с устройством сигнализации о снижении давления ниже допустимого значения электрооборудо- вания группы II с защитой вида «е»;

♦ 0 - особовзрывобезопасного

- взрывозащитой вида «i»;

- специальным видом взрывозащиты «s»;

- взрывобезопасным электрооборудованием с дополнительными средствами взрывозащиты (например, заключением искроопасных частей, залитых компаундом или погруженных в жидкий или сыпучий диэлектрик, во взрывонепроницаемую оболочку, или продуванием взрывонепроницаемой оболочки чистым воздухом под избыточным давлением при наличии устройств контроля давления, сигнализации и автоматического отключения напряжения при недопустимом снижении давления или при повреждении взрывонепроницаемой оболочки).

В соответствии с ГОСТ 30852.13-2002 при выборе электрооборудования для взрывоопасных зон необходимо:

-        установить класс взрывоопасной зоны на основе анализа веществ и мате- риалов, свойств окружающей среды;

-        определить категорию и группу взрывоопасной смеси;

-           согласно ПУЭ выбрать требуемое исполнение электрооборудования;

-           по справочнику найти конкретный тип (марку) электрооборудования.

Пусковую аппаратуру (выключатели, магнитные пускатели) в классах зон В-I и В-II необходимо выносить за пределы взрывоопасных помещений и снаб- жать устройством дистанционного управления. Провода внутри взрывоопасных помещений следует прокладывать в стальных трубах или использовать для этих целей бронированный кабель.

Допускается освещать светильниками общего назначения помещения со взрывоопасными зонами любого класса одним из следующих способов:

-            через неоткрывающиеся окна без фрамуг и форточек, снаружи здания, причем при одинарном остеклении окон светильники должны иметь защитные стекла или стеклянные кожухи;

-           через специально устроенные в стене ниши с двойным остеклением и естественной их вентиляцией;

-          через фонари специального типа со светильниками, установленными в потолке с двойным остеклением и естественной их вентиляцией;

-          с помощью щелевых световодов.

Эксплуатация взрывозащищенного электрооборудования запрещается в следующих случаях: при неисправных средствах взрывозащиты, блокировки, заземления, аппаратов защиты, нарушении схем управления защитой и поврежденных кабелях; с открытыми крышками оболочек, наличием на взрывозащищенных поверхностях вмятин, царапин, сколов; при изменении заводской конструкции защиты; при отсутствии знаков и надписей взрывозащиты, снятия пломбы лицами, не имеющими на это разрешения.

Лекция № 15

Основы профилактики взрывов и пожаров.

Пожарная профилактика включает в себя комплекс организационных и технических мероприятий, направленных на обеспечение безопасности людей, предотвращение пожара и ограничение его распространения, а также создание условий для успешного тушения пожара.

Основными функциями системы обеспечения пожарной безопасности яв- ляются: нормативное правовое регулирование и проведение государственных мер в области пожарной безопасности; создание пожарной охраны и организация ее деятельности; разработка и реализация мер пожарной безопасности; осуществление государственного пожарного надзора и других контрольных функций за обеспечением пожарной безопасности; тушение пожаров; установление особого противопожарного режима и т.д.

Основная задача пожарной профилактики состоит в исключении возможности возникновения пожара.

Система предотвращения пожара представляет собой комплекс организационных мероприятий и технических средств, направленных на исключение условий возникновения пожара. Это реализуется благодаря     строгому исполнению инструкций по мерам пожарной безопасности, разработанных на предприятии, и выполнению режимных (ограничительных) мероприятий и достигается путем предотвращения условий образования горючей среды и (или) предотвращения образования в самой горючей среде источников зажигания или внесения их извне. Обеспечение безопасности  людей  и материальных ценностей     достигается путем ограничения распространения пожара, а также создания условий для успешного тушения пожара. Эти задачи на предприятии решает система   противопожарной защиты.

Система противопожарной защиты представляет собой совокупность организационных мероприятий и технических средств, направленных на предотвращение воздействия на людей опасных факторов пожара и ограничение материального ущерба от него. Эта система регламентирует выполнение капитальных мероприятий, что достигается благодаря применению: средств пожаротушения и соответствующих видов пожарной техники, установок; автоматической пожарной сигнализации и пожаротушения, основных строительных конструкций и материалов (в том числе для облицовок конструкций) с нормированными показателями пожарной опасности, пропитки конструкций объектов антипиренами с нанесением на их поверхность огнезащитных красок (составов), а также устройств, обеспечивающих ограничение распространения пожара, и систем противодымной защиты.

Важным элементом системы организационных мероприятий является проведение анализа пожарной опасности производства, который включает ряд этапов:

- установление наличия сгораемых веществ и материалов, находящихся в обращении на производстве;

-определение взрывопожароопасности веществ и материалов, обращаю- щихся в процессе производства;

-выявление наличия потенциальных источников зажигания их зажигательной способности;

-моделирование ситуаций, при которых возможен переход на аварийный режим работы технологического оборудования, в том числе в результате невер- ных действий обслуживающего персонала;

-выявление наиболее взрывопожароопасных помещений, зданий и соору- жений по наличию в них сгораемых материалов и потенциальных источников;

-моделирование развития возможного пожара в здании или помещении, оп- ределение направления распространения огня и дыма, а также порядок действий рабочих и служащих по сигналу пожарной тревоги;

-анализ достаточности и полноты выполнения мероприятий технической (конструктивной) защиты зданий, сооружений и технологических процессов предприятия;

-определение требуемого количества первичных средств пожаротушения, необходимости устройства автоматических систем (комплексов) пожарной сигна- лизации и пожаротушения;

-определение наличия и достаточности для целей пожаротушения ближайших к предприятию водоисточников и возможности (необходимости) устройства внутреннего противопожарного водопровода;

-расчет необходимых сил и средств для ликвидации возможных пожаров на предприятии;

-оценка необходимости организации добровольных противопожарных формирований  для борьбы с пожарами.

На основе перечисленных этапов можно сформулировать общее определение понятия «анализ пожарной опасности».

Анализ пожарной опасности заключается в определении условий образования горючей среды и появления в ней источников зажигания, приводящих к пожару, вероятных путей распространения пожара, установлении необходимых средств технической (конструктивной) защиты, а также систем сигнализации и пожаротушения с параметрами инерционности срабатывания (введения в действие), соответствующими динамике развития пожара на объекте.

При разработке профилактических мероприятий предварительно изучают противопожарное состояние объекта. Состояние объекта характеризуют числом пожаров и степенью ущерба от них, числом загораний, а также количеством травм, отравлений и погибших людей, уровнем реализации требований пожарной безопасности и боеготовности пожарных подразделений и добровольных форми- рований, наличием противопожарной агитации и пропаганды.

Пожаровзрывобезопасность  технологии и оборудования. Активные способы защиты. Пожаровзрывобезопасность технологических процессов и оборудования достигается:

-                      исключением образования внутри аппаратов и оборудования горючей среды;

-                      исполнением, применением и режимом эксплуатации аппаратов и оборудования;

-                      не превышением допустимых величин - температуры и количества горючих ве- ществ, концентрации кислорода или другого окислителя в смеси;

-                      обеспечением необходимой концентрации флегматизатора в воздухе;

-                      применением устройств аварийного сброса давления;

-                      использованием оборудования, рассчитанного на давление взрыва;

-                      применением средств пожаротушения и взрывоподавления;

-                      надежностью системы контроля, управления и противоаварийной защиты производственного процесса.

Снижение опасных концентраций горючих веществ должно достигаться устройством отсосов из мест их образования и скопления.

Исключение образования внутри аппаратов и оборудования горючей среды достигается применением твердых или газообразных флегматизаторов горения. В качестве флегматизаторов горения применяются негорючие порошки, азот, диоксид углерода или другие инертные газы, добавление которых делает смесь негорючей.

Допустимая безопасная температура нагрева поверхностей аппаратов и оборудования составляет 80% от температуры самонагревания горючих пылей, склонных к самовозгоранию, и 80% от температуры самовоспламенения пылей,  не склонных к самовозгоранию.

Самой эффективной мерой обеспечения пожаро,- и взрывозащиты является замена пожаровзрывоопасных процессов на безопасные путем исключения пожаро- и взрывоопасных веществ и материалов из обращения еще на стадии проектирования производства. Однако осуществить это на практике удается крайне редко. Более приемлема замена отдельных пожаро- и взрывоопасных операций на менее опасные. Комплексное решение этих двух задач дает наибольший социальный и экономический эффект.

Активные средства взрывозащиты срабатывают в момент возникновения взрыва по сигналу газоанализатора, локализуют и подавляют очаг взрыва еще до достижения им разрушительной силы.

Действие активных средств защиты направлено:

-              на подавление взрыва при его зарождении путем введения в очаг взрыва огнегасящего вещества, что осуществляется с помощью автоматических систем подавления взрыва (АСПВ);

-        создание инертной зоны в трубопроводах и в соседних аппаратах для пре- дотвращения распространения взрыва;

-        блокирование аппарата, в котором произошел взрыв, с помощью отсе- кающих устройств;

-        автоматическое прекращение работы оборудования.

Оросители предназначены для продолжительного введения огнетушащего вещества в полость защищаемого аппарата или трубопровода с целью охлаждения продуктов сгорания и предотвращения повторного воспламенения в аппарате или распространения пламени по трубопроводу.

Флегматизация взрывоопасной среды основана на разбавлении взрыво- опасной среды до состояния, в котором она не способна распространять пламя.

Для блокирования взрыва используют отсекающие устройства, в частности быстродействующие отсечные клапаны (отсекатели), которые приводятся в дей- ствие от детонатора по сигналу индикатора взрыва.

Пассивные способы защиты. К пассивным средствам взрывозащиты технологического оборудования от- носится один из самых распространенных способов — применение предохрани- тельных устройств, т.е. предохранительных мембран и клапанов и дыхательной арматуры. Установка предохранительных конструкций, применяемых для взрыво- защиты технологического оборудования и помещений, служит для ослабления разрушительного действия взрыва за счет своевременного сброса из объекта за- щиты избыточного давления. Все эти устройства срабатывают при повышении давления сверх установленных пределов.

Предохранительные мембраны. Они представляют собой специально ос- лабленную часть защищаемого аппарата и срабатывают при заданном давлении. Предельная простота конструкции, высокое быстродействие, малая инерционность, полная герметизация сбросного отверстия до срабатывания мембраны — эти существенные преимущества предохранительных мембран обусловливают их широкое применение. Предохранительные мембраны обычно изготавливают из тонколистового проката пластичных материалов — алюминия, нержавеющей стали, меди, латуни, полиэтиленовой и фторопластовой пленок и др.

Разрывная мембрана представляет собой тонкостенный сплошной либо с прорезями купол, форма которого близка к сферическому. Разрывные мембраны устанавливают вогнутой поверхностью в направлении давления, оказываемого средой. Срабатывание мембраны происходит при разрыве купола.

Хлопающие мембраны эффективно используются для защиты периодически вакуумируемых аппаратов. Выпуклой стороной такая мембрана обращена внутрь защищаемого аппарата. При повышении давления сферический купол теряет устойчивость, резко, с хлопком выворачивается в обратную сторону, ударяется о крестообразный нож и разрезается им. Нашли применение и хлопающие   мембраны без разрезных ножей, которые припаивают или приклеивают к зажимному кольцу.

Ломающиеся мембраны используют для защиты аппаратов, работающих в условиях динамических и пульсирующих нагрузок. Известны срезные мембраны, которые при срабатывании срезаются по острой кромке прижимного кольца и полностью освобождают проходное сечение для выхода газа. Хрупкие мембраны разрушаются принудительно ударным механизмом. Отрывные мембраны чаще всего имеют вид колпачка с проточкой, образующей ослабленное сечение.

Химическое оборудование, и в особенности аппараты для проведения пе- риодических технологических процессов, часто подвергаются вакуумированию, а некоторые технологические процессы протекают в условиях постоянного вакуума, поэтому разрывные предохранительные мембраны должны выдерживать многократное вакуумирование без разрушения и больших пластических деформаций.

При выборе мембраны необходимо учитывать давление в аппарате, кон- кретные условия работы оборудования и требования, предъявляемые к его взры- вобезопасности. Мембрана должна срабатывать при давлении, на 20—30 % превышающем рабочее давление.

Помимо мембран для обеспечения безопасной работы аппаратов применяют предохранительные клапаны пружинного, откидного и других типов.

Предохранительный клапан автоматического действия предназначен для выпуска из емкостей и трубопроводов излишнего количества газа, пара или жидкости при превышении давления сверх установленных пределов.

Огнепреградитель сухого типа устанавливают на пожароопасном технологическом аппарате или трубопроводе. Он свободно пропускает поток газопаровоздушной смеси или жидкости через пламегасящий элемент и способствует локализации пламени.

Огнепреградители классифицируют по типу пламегасящего элемента, месту установки и  времени  сохранения работоспособности при  воздействии  пламени.

Жидкостные предохранительные затворы. Это защитные устройства, га- шение пламени в которых происходит в момент барботажа горящей газообразной смеси через слой жидкости. Конструкции гидрозатворов весьма разнообразны.

Аварийный слив. Аварийный слив с автоматизированной системой пуска используют для экстренной эвакуации горючей жидкости из технологических аппаратов и емкостей. Слив может осуществляться самотеком или под давлением инертной средой. Выдавливание инертной средой более эффективно, так как требует меньшей затраты времени. В качестве инертной среды используют азот, водяной пар и диоксид углерода.

Автоматически действующие задвижки и заслонки устанавливают на воздуховодах, в местах прохода труб через глухие стены из одного помещения в другое, перед вентиляторами. Они перекрывают сечение трубы и тем самым прекращают движение смеси, а, следовательно, и распространение пламени.

Огнестойкость строительных конструкций и зданий. Огнестойкость - способность зданий, сооружений и строительных конст- рукций сохранять свои функции при пожаре.

Огнестойкость конструкций характеризуется пределом огнестойкости строительных конструкций.

Предел огнестойкости - показатель огнестойкости конструкции, опреде- ляемый временем от начала стандартного огневого испытания до наступления одного из нормируемых для данной конструкции предельных состояний по огнестойкости.

Предельное состояние конструкции по огнестойкости - состояние конструкции, при котором она утрачивает способность сохранять одну из своих противопожарных функций. Нормируются следующие предельные состояния:

Потеря несущей способности (R) вследствие обрушения конструкции или возникновения предельных деформаций. К несущим элементам здания относятся конструкции, обеспечивающие его общую устойчивость и геометрическую неизменяемость при пожаре.

Потеря целостности (Е) в результате образования в конструкции сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя.

Потеря теплоизолирующей способности (I) вследствие повышения температуры на необогреваемой поверхности конструкции в среднем на 140оС, в отдельной точке на 180оС, либо достижение температуры 220оС.

По пожарной опасности строительные конструкции подразделяются на четыре класса: К0 – непожароопасные, К1 – малопожароопасные, К2- умененнопо- жароопасные, К3 – пожароопасные. Класс пожарной опасности представляет со- бой классификационную характеристику пожарной опасности конструкции и оп- ределяется по результатам стандартных испытаний.

Степень огнестойкости здания - классификационная характеристика объекта, определяемая показателями огнестойкости и пожарной опасности строительных конструкций.

С этой целью здания по функциональному назначению подразделяются на следующие классы: Ф1 – здания для постоянного и временного проживания; Ф2 – зрелищные и культурно-просветительские учреждения; Ф3 - предприятия по обслуживанию населения; Ф4 – учебные заведения, научные и проектные организации; Ф5 – производственные и складские здания, сооружения и помещения  (Ф5.1

- производственные здания и сооружения, производственные и лабораторные помещения, мастерские; Ф5.2 – складские здания и сооружения, стоянки для автомобилей без технического обслуживания и ремонта, книгохранилища, архивы, складские помещении; Ф5.3 - сельскохозяйственные здания; Ф5.4 – администра- тивные и бытовые здания предприятий).

Объемно-планировочные решения производственных зданий. Для ограничения распространения пожара из одной части здания в другую и уменьшения возможной площади горения устраивают противопожарные преграды, к которым относятся противопожарные стены, перегородки, перекрытия, зоны, тамбуршлюзы, двери, окна, люки и клапаны.

Противопожарные стены служат для разделения объема здания на пожарные отсеки, площадь которых устанавливается противопожарными нормами. По размещению в здании противопожарные стены бывают внутренние и наружные, продольные и поперечные. Противопожарные стены разделяют здание по всей его высоте, включая все конструкции и этажи. При этом они могут не возвышаться или возвышаться над покрытием на 30 или 60 см в зависимости от конструкции покрытий.

Противопожарные перегородки представляют собой разновидность противопожарных стен и предназначены, кроме того, для разделения различных по пожарной опасности технологических процессов в производственных зданиях с целью исключения распространения вредных, взрыво-, паро- или пылевоздушных смесей в смежные помещения.

Противопожарные перекрытия - это перекрытия, выполненные из несго- раемых материалов, не имеющие проемов, через которые могут проникать про- дукты горения при пожаре, и обладающие  требуемым пределом огнестойкости. Их устраивают для исключения распространения пожара по вертикали здания и изоляции различных по пожарной опасности технологических процессов.

Противопожарные зоны представляют собой объемные элементы зданий. Противопожарная зона первого типа выполняется в виде вставки, разделяющей здание по всей ширине (длине) и высоте.

Вставка - это часть здания, ограниченная противопожарными стенами требуемой огнестойкости, отделяющими ее от пожарных отсеков. Ширина зоны должна быть не менее 12 м.

Противопожарные двери имеют различные конструкции. Их изготавливают из трудносгораемых и несгораемых материалов.

Противопожарные окна обычно устраивают из пустотелых стеклянных блоков на цементном растворе с армированием горизонтальных швов.

Все перечисленные противопожарные преграды относятся к общим. Они предназначены для ограничения объемного распространения пожара из одного помещения в смежные по всей высоте здания, из одного этажа в следующий или из одного помещения в другое в пределах этажа.

К местным противопожарным преградам относят такие, которые ограничивают линейное распространение пожара: по поверхности конструкции, по ее пустотам, по разлитой жидкости и другим материалам. Они представляют собой гребни, козырьки, бортики и т.п.

Выходы являются эвакуационными, если они ведут из помещений:

-        первого этажа - наружу непосредственно, через коридор, вестибюль (фойе), коридор и вестибюль, коридор и лестничную клетку;

-        любого надземного этажа (кроме первого) - непосредственно на лестничную клетку или в коридор (холл), ведущий на лестничную клетку; при этом лестничные клетки должны иметь выход наружу непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверями;

-        подвального или цокольного этажа - наружу непосредственно, через лестничную клетку или через коридор, ведущий в лестничную клетку, при этом лестничные клетки должны иметь выход наружу непосредственно либо изолированный от вышележащих этажей;

-        в соседнее помещение на том же этаже, обеспеченное выходами, указанными выше, за исключением специально оговоренных случаев.

Эвакуационные выходы наружу допускается предусматривать через тепловые тамбуры.

Части здания различной функциональной пожарной опасности, разделенные противопожарными стенами и перекрытиями 1-го типа (пожарные отсеки), обеспечивают самостоятельными путями эвакуации.

Количество и суммарная ширина эвакуационных выходов определяются в зависимости от максимально возможного числа эвакуирующихся через них людей и предельно допустимого расстояния от наиболее удаленного места их возможного пребывания до ближайшего эвакуационного выхода.

Пожарная безопасность при хранении веществ и материалов.

Несовместимыми называются такие вещества и материалы, совместное хранение которых (без учета защитных свойств тары или упаковки) увеличивает пожарную опасность каждого из них в отдельности, вызывает дополнительные трудности при тушении пожара, способствует вступлению их в реакции друг с другом с  образованием опасных веществ  и тем самым усугубляет экологическую обстановку при пожаре.

Крупные промышленные предприятия, как правило, имеют большое складское хозяйство для хранения сырьевых, вспомогательных, хозяйственных, строительных и других материалов, а также готовой продукции, полупродуктов, горючего, масел, тары и т.п.

Перечисленные материалы по внешним признакам можно разделить на следующие группы: штучные (тарные), сыпучие, жидкие, газообразные.

Особое внимание следует уделять складам материалов, из которых при загрузке, выгрузке, транспортировании могут выделяться в воздух токсичные, агрессивные, коррозионно-активные и горючие компоненты, пыль и т.п.

В связи с высокой потенциальной пожарной опасностью складского хозяйства Правилами установлены следующие требования.

При погрузочно-разгрузочных работах, складировании веществ и материалов необходимо учитывать их агрегатное состояние, совместимость и однородность необходимых средств пожаротушения, исходя из которых должны определяться место и способ складирования материала, конструкция тары, а также режим хранения.

Складские операции (погрузка, разгрузка, укладка, расфасовка и т.п.) производятся подъемно-транспортными средствами, которые исключают повреждение тары, пролив жидкости, просыпь порошкообразных веществ и не являются источниками зажигания.

Для складов разрабатывается план размещения веществ и материалов с указанием их наиболее характерных свойств (взрывопожароопасные, ядовитые, химически активные и т.п.).

Хранение продукции в складских помещениях осуществляется с учетом необходимости обеспечения свободного доступа для контроля за ее состоянием.

Не разрешается разливать нефтепродукты, а также хранить упаковочный материал и тару непосредственно в хранилищах и на обвалованных площадках.

При перевозке ЛВЖ и ГЖ тару наполняют до нормы, установленной стандартами или техническими условиями на данную продукцию.

Места погрузки и разгрузки пожаровзрывоопасных и пожароопасных ве- ществ и материалов оборудуют:

-        специальными приспособлениями, обеспечивающими безопасные условия проведения работ (стойки, щиты, трапы, носилки и т.п.). При этом для стеклянной тары предусматривают тележки или специальные носилки, имеющие гнезда. Допускается переносить стеклянную тару в исправных корзинах с ручками, обеспечивающими возможность перемещения их двумя работающими;

-        средствами пожаротушения и ликвидации аварийных ситуаций;

-        исправным стационарным или временным освещением, соответствующим классу зоны по ПУЭ.

При выполнении погрузочно-разгрузочных работ с по- жаровзрывоопасными  и  пожароопасными  грузами  работающие  должны соблюдать требования маркировочных знаков и предупреждающих надписей на упаковках.

Перед заполнением резервуаров, цистерн, тары и т.п. необходимо проверить исправность имеющегося мерного устройства.

Скачано с www.znanio.ru
