9кл ЛИНЗЫ виды линз оптическая сила линзы.pptx
ЛИНЗЫ
9 класс
Линза — прозрачное тело, ограниченное двумя сферическими поверхностями.

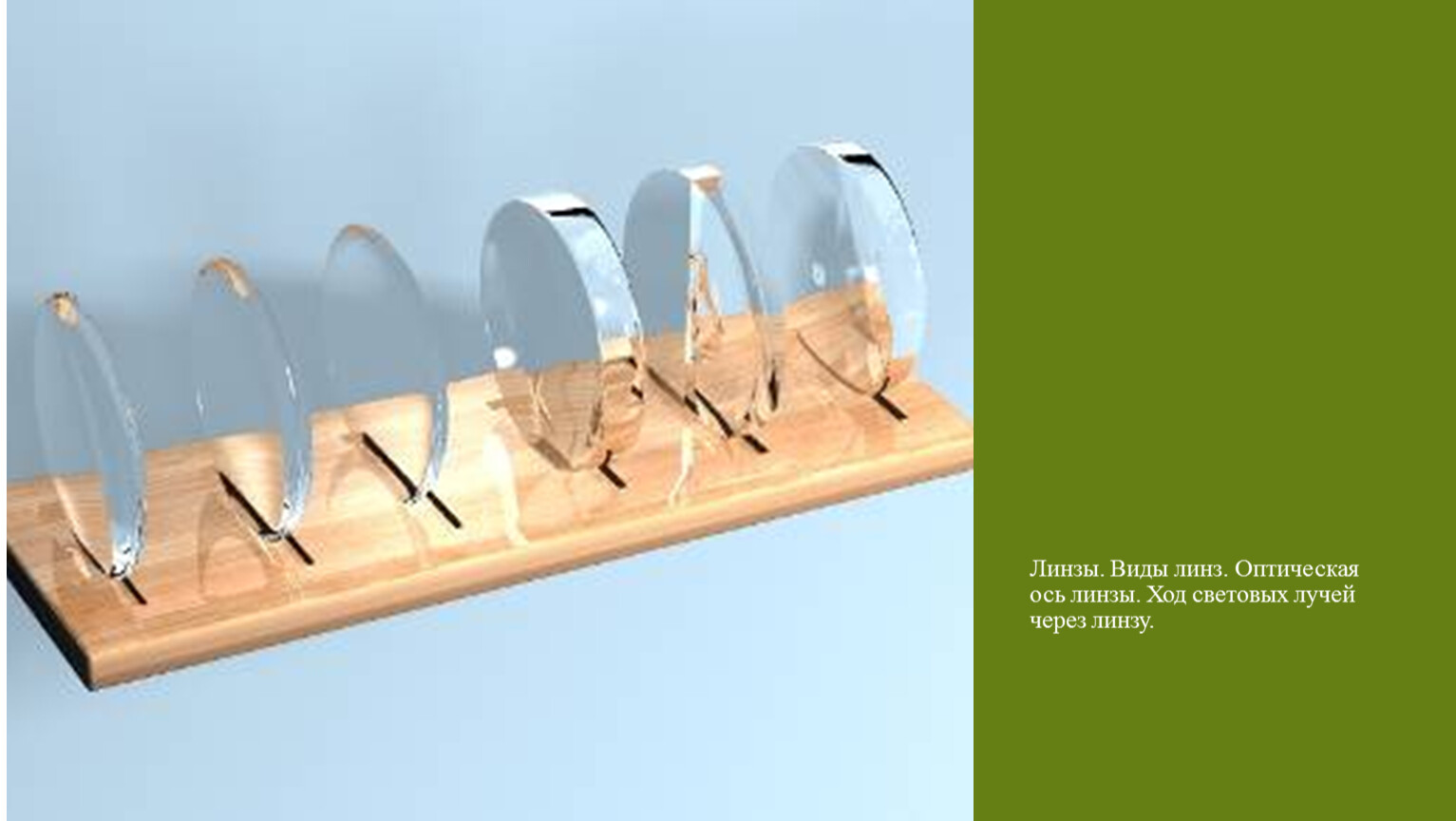

Линзы. Виды линз. Оптическая ось линзы. Ход световых лучей через линзу.

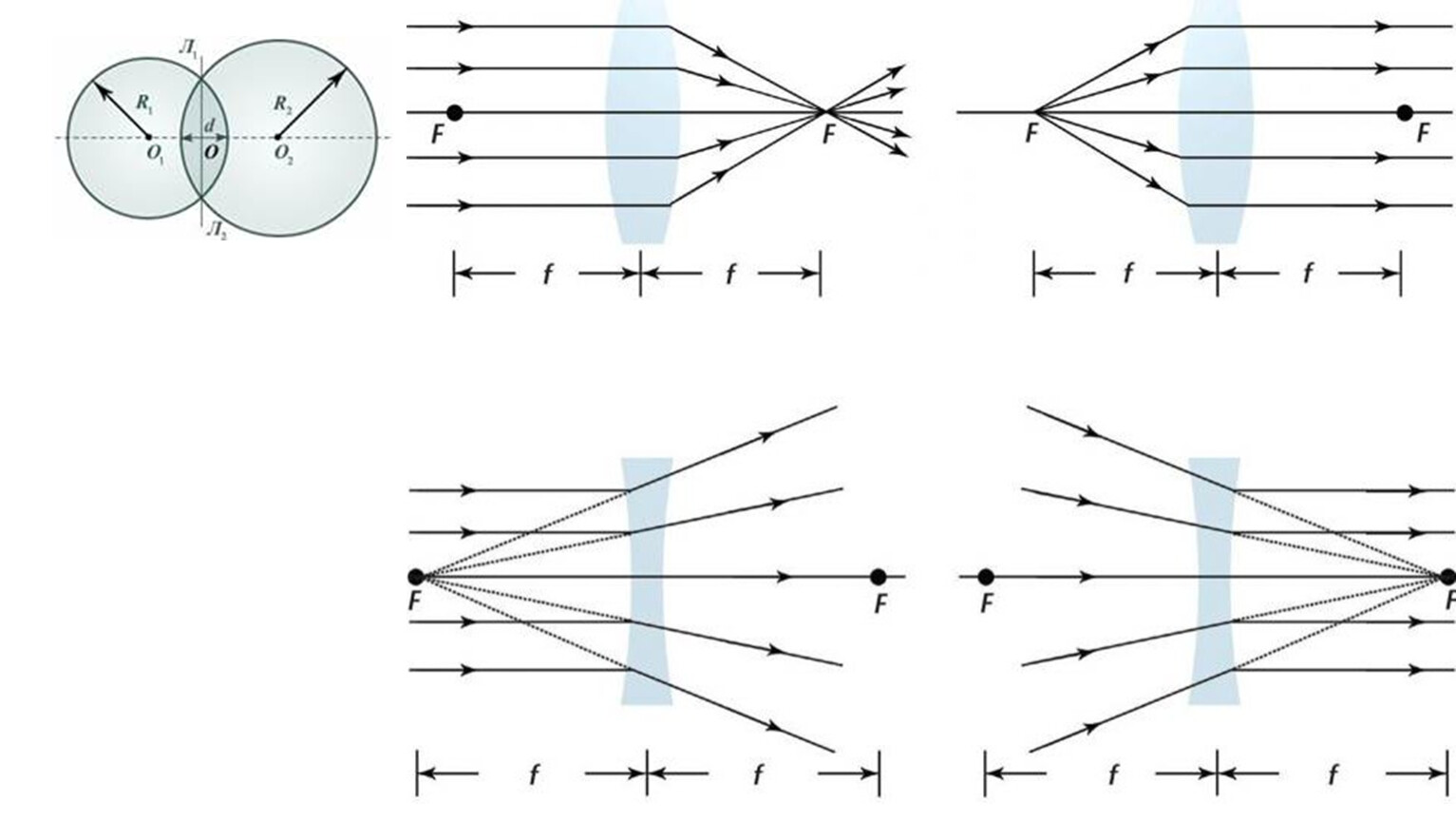

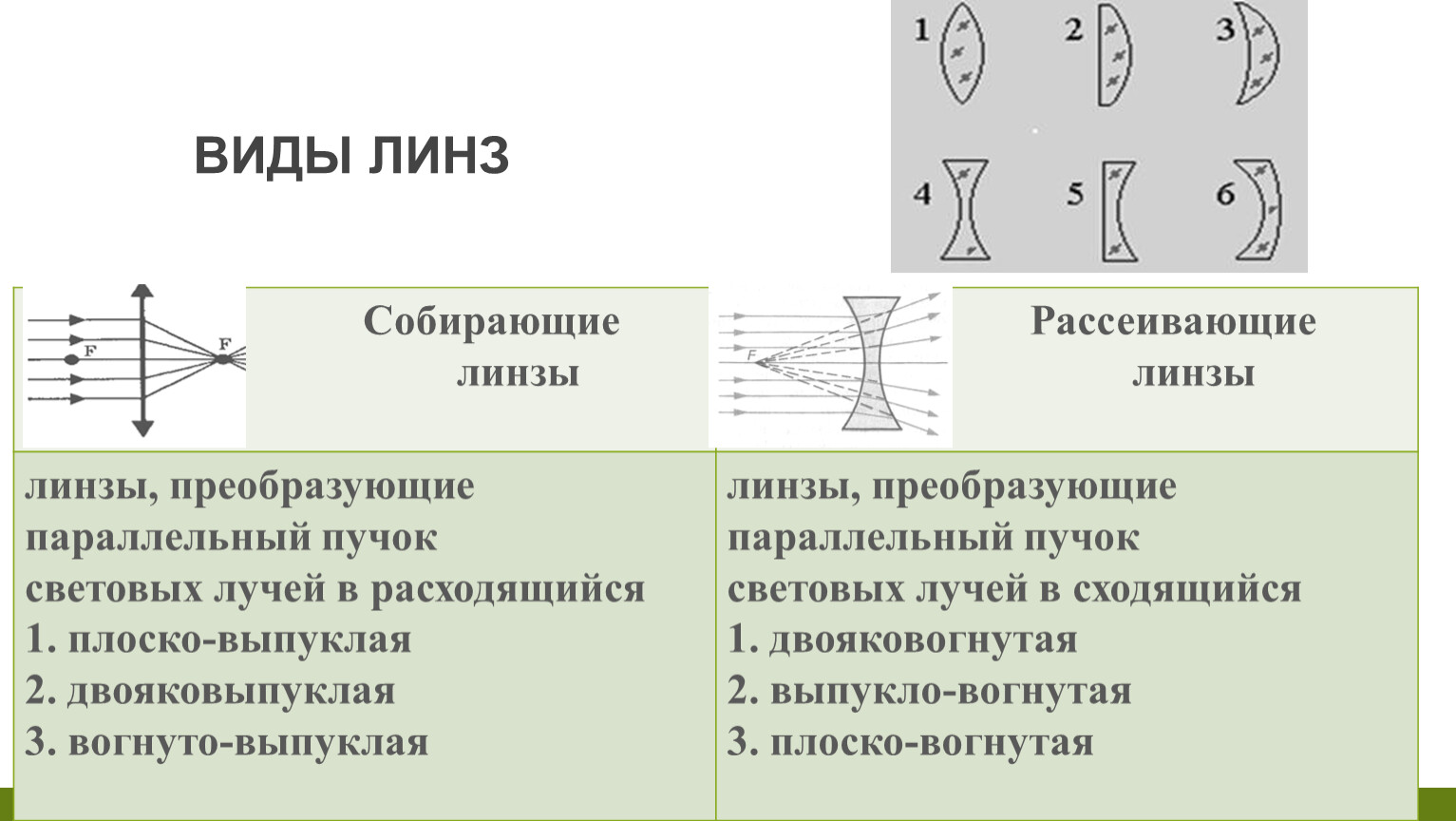

Виды линз
Собирающие | Рассеивающие |
линзы, преобразующие параллельный пучок световых лучей в расходящийся | линзы, преобразующие параллельный пучок световых лучей в сходящийся |

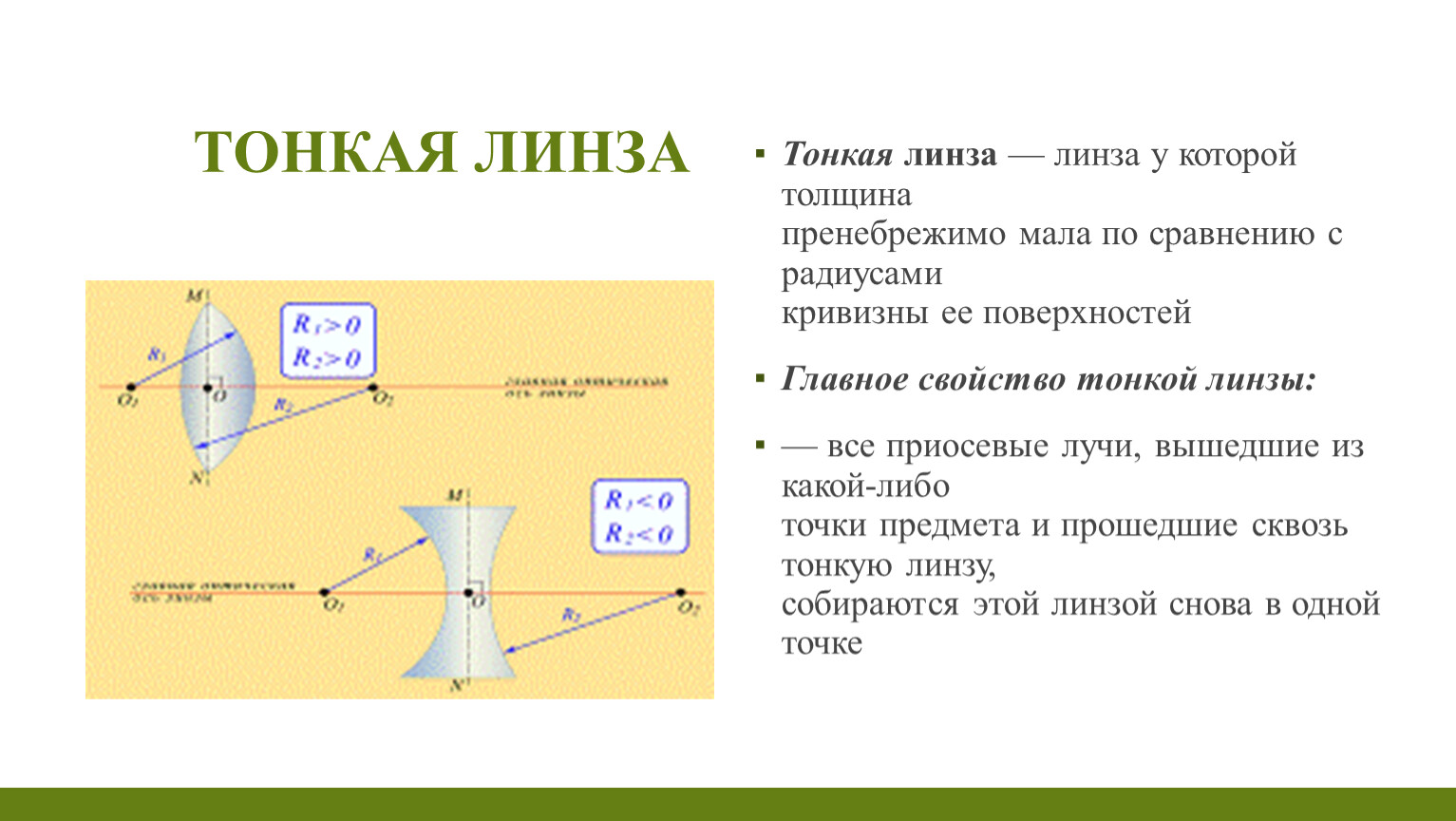

ТОНКАЯ ЛИНЗА
Тонкая линза — линза у которой толщина пренебрежимо мала по сравнению с радиусами кривизны ее поверхностей
Главное свойство тонкой линзы:
— все приосевые лучи, вышедшие из какой-либо точки предмета и прошедшие сквозь тонкую линзу, собираются этой линзой снова в одной точке

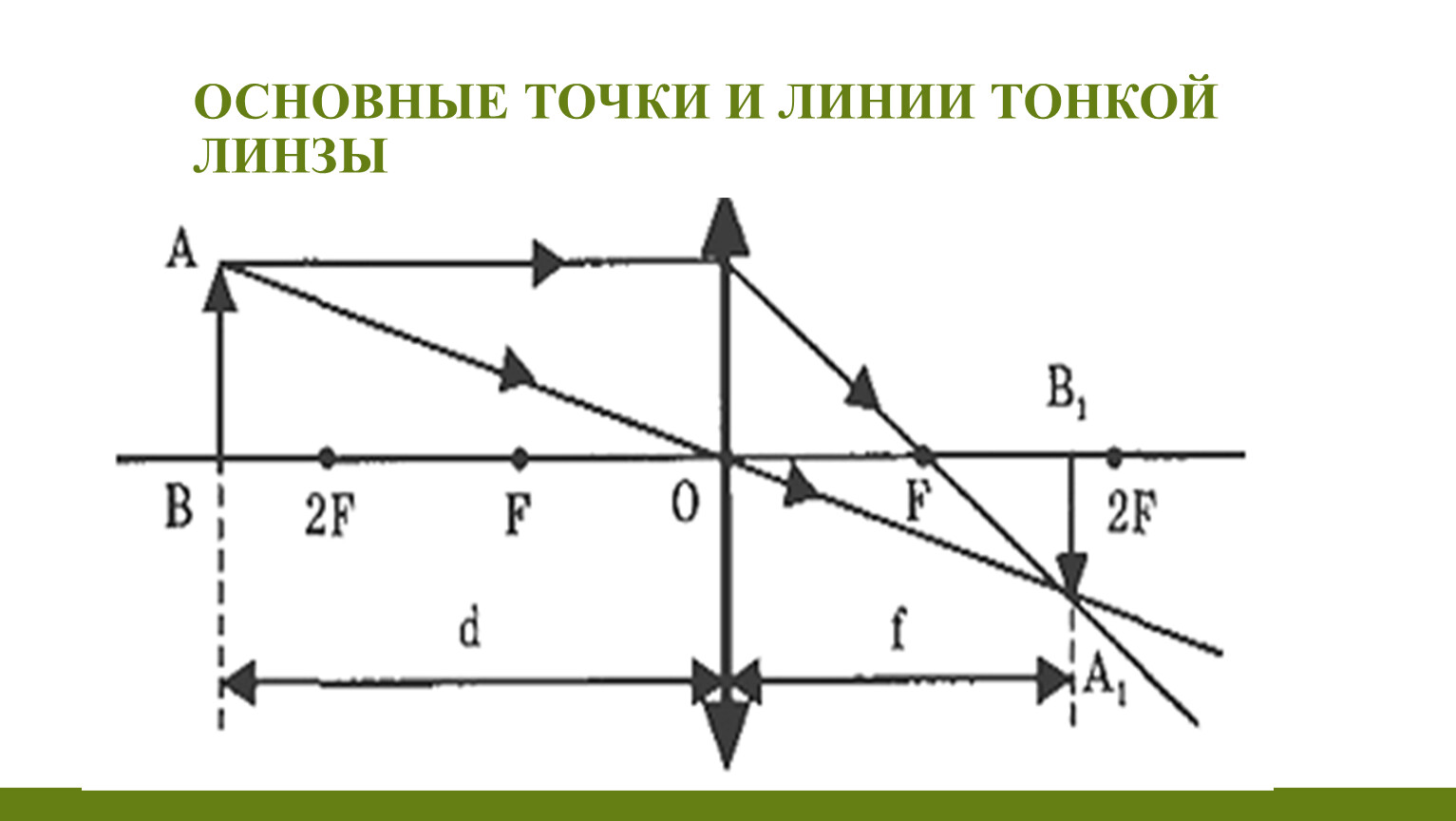

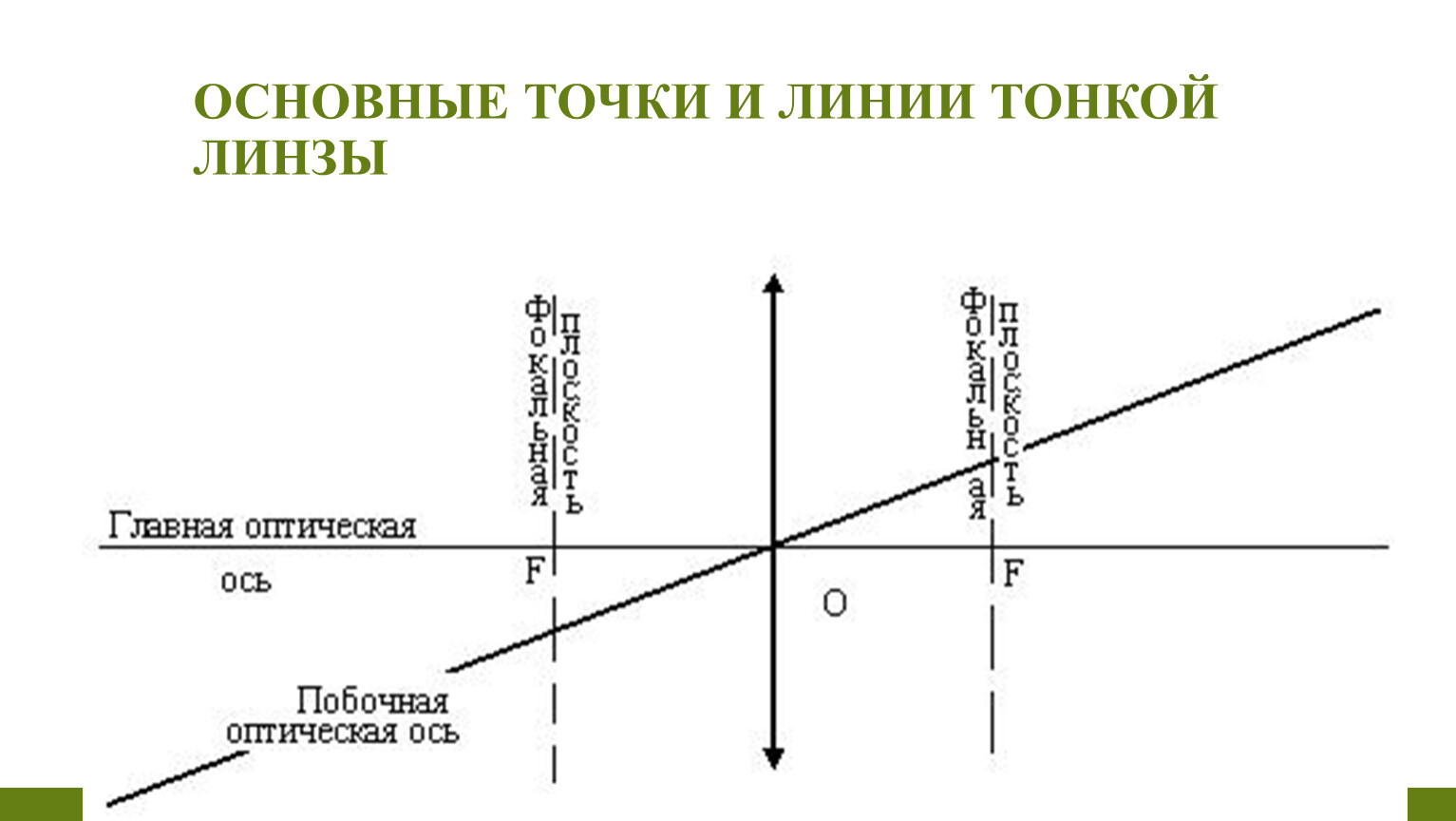

Основные точки и линии тонкой линзы
Основные точки и линии тонкой линзы

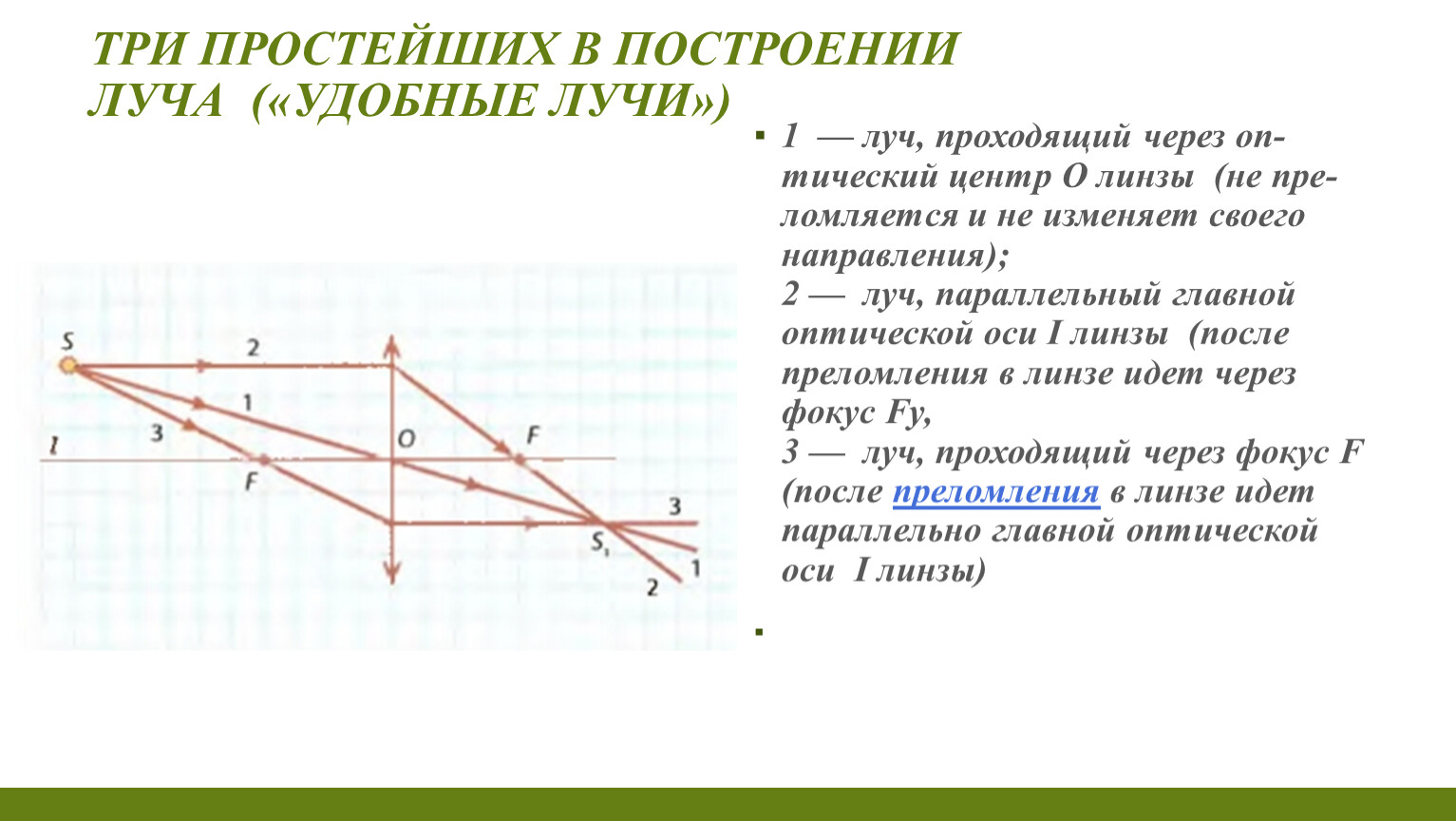

Три простейших в построении луча («удобные лучи»)
1 — луч, проходящий через оптический центр О линзы (не преломляется и не изменяет своего направления); 2 — луч, параллельный главной оптической оси I линзы (после преломления в линзе идет через фокус Fy, 3 — луч, проходящий через фокус F (после преломления в линзе идет параллельно главной оптической оси I линзы)

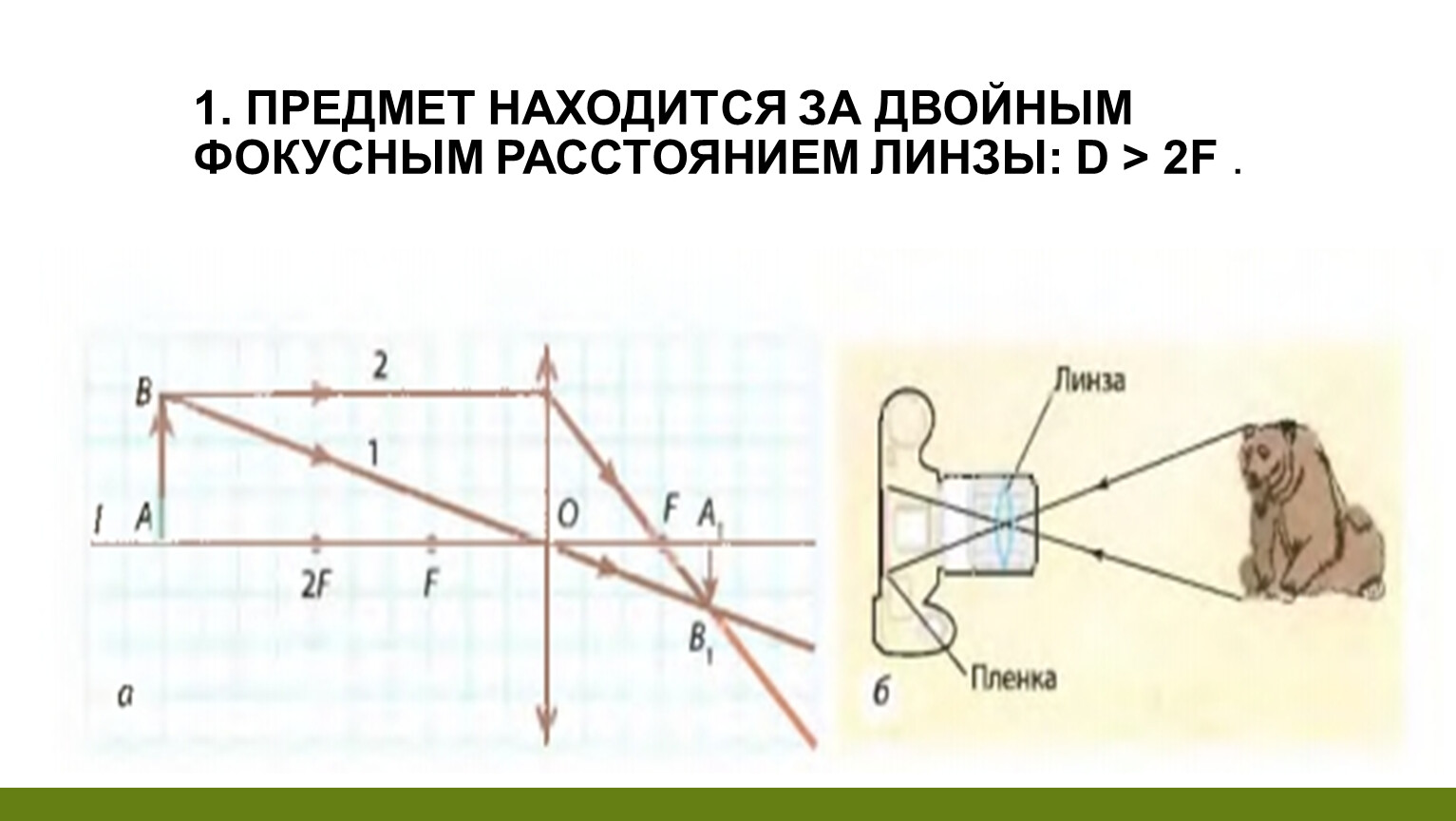

1. Предмет находится за двойным фокусным расстоянием линзы: d > 2F .

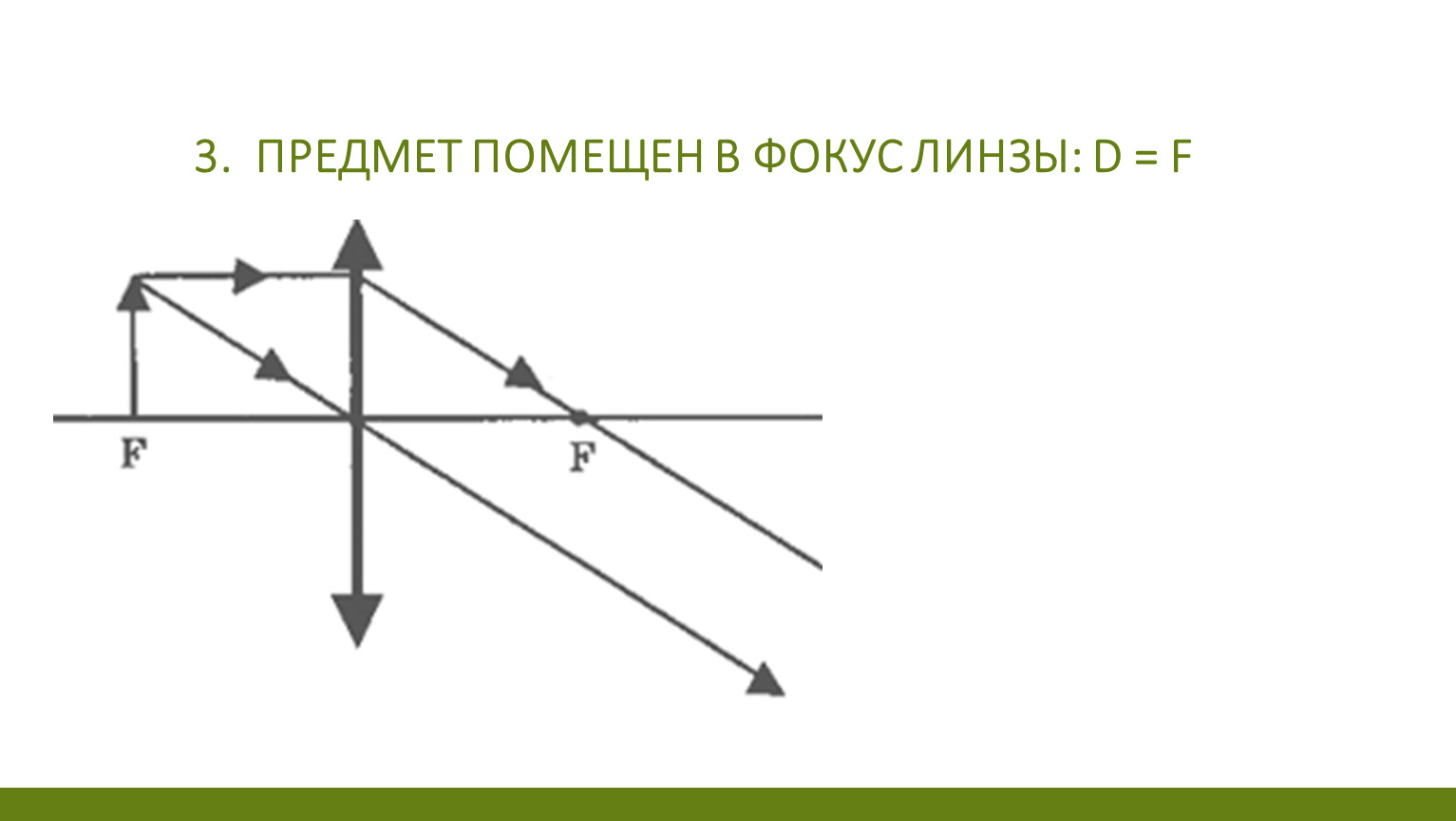

3. Предмет помещен в фокус линзы: d = F

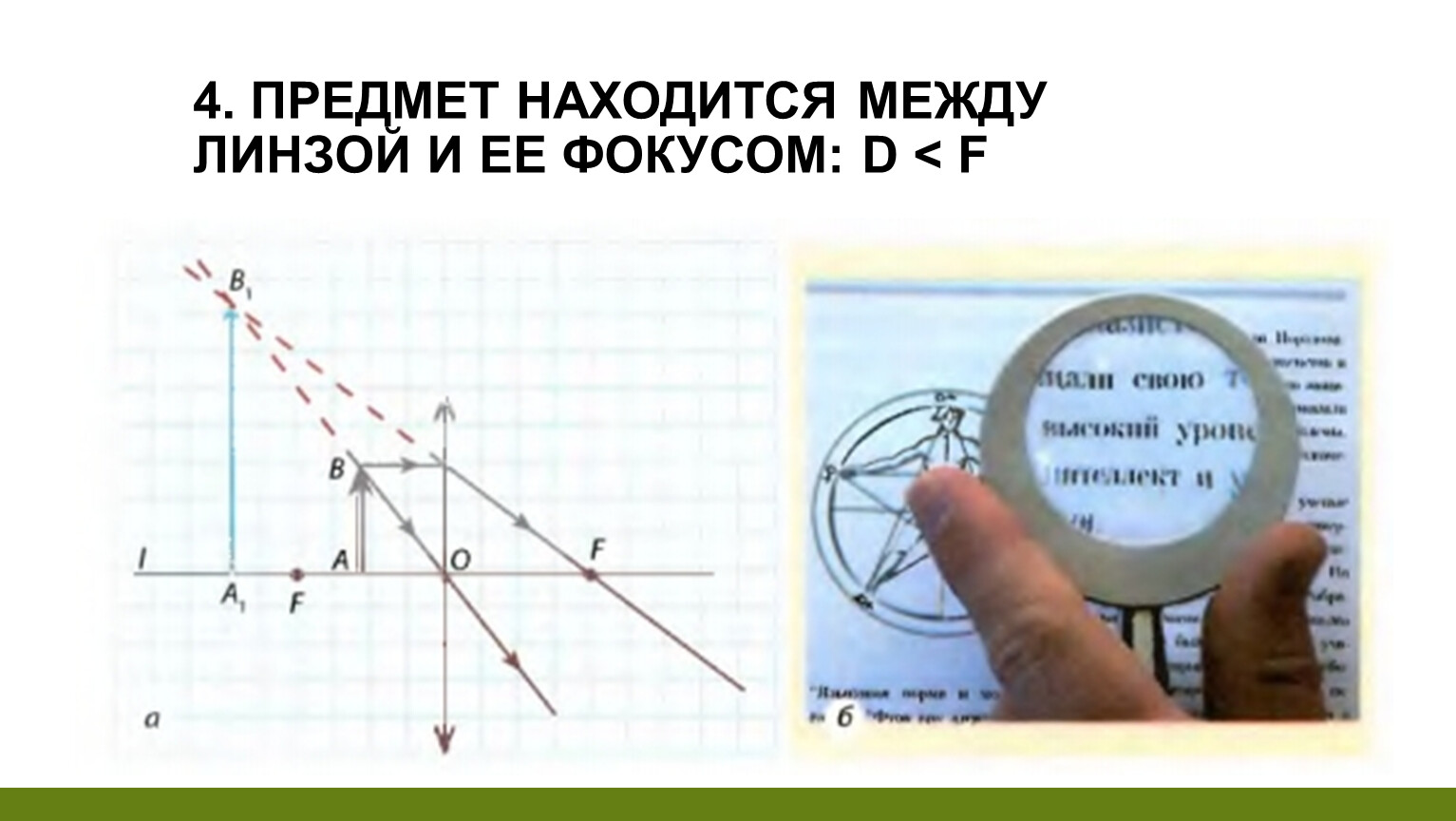

4. Предмет находится между линзой и ее фокусом: d < F

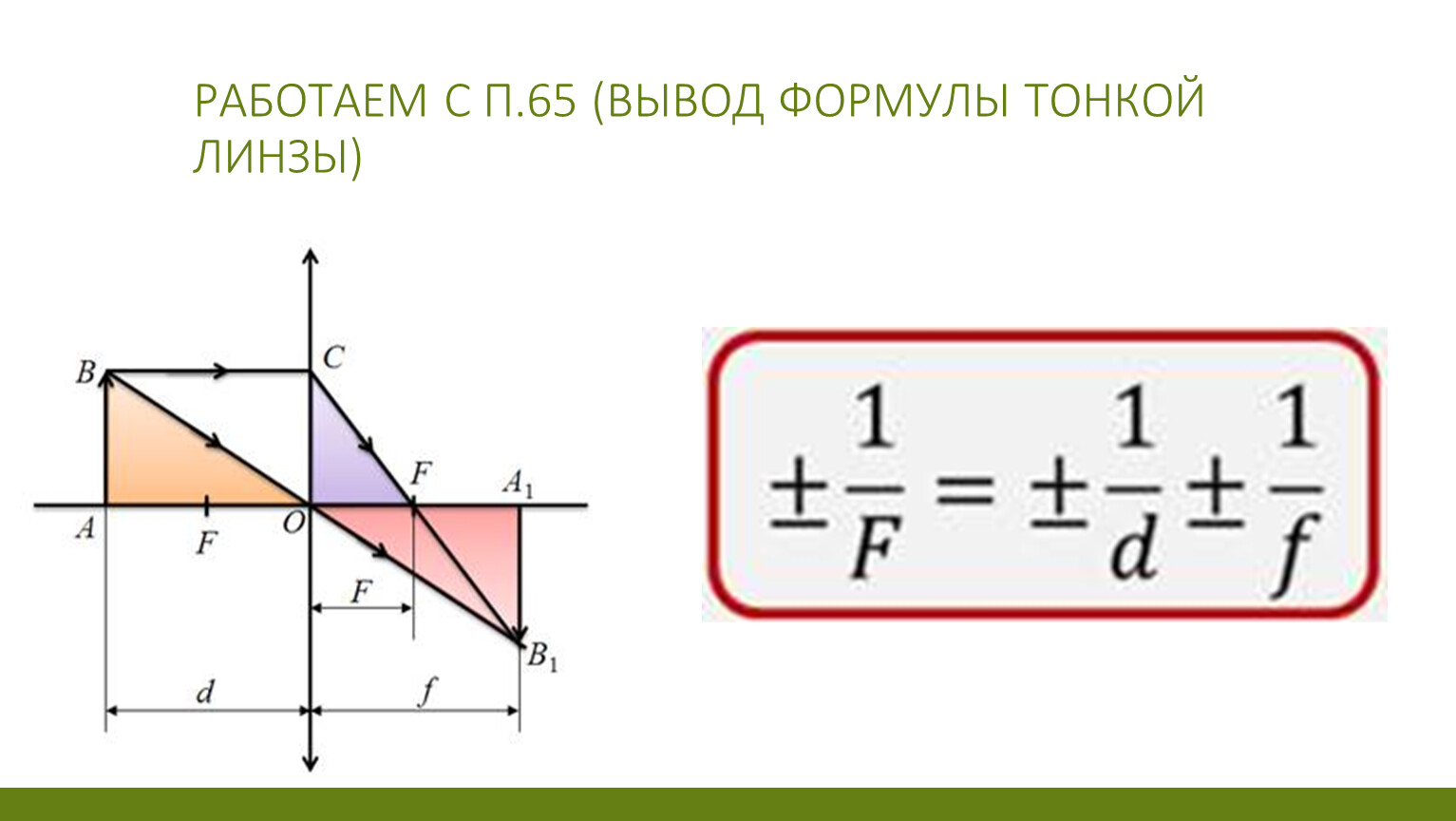

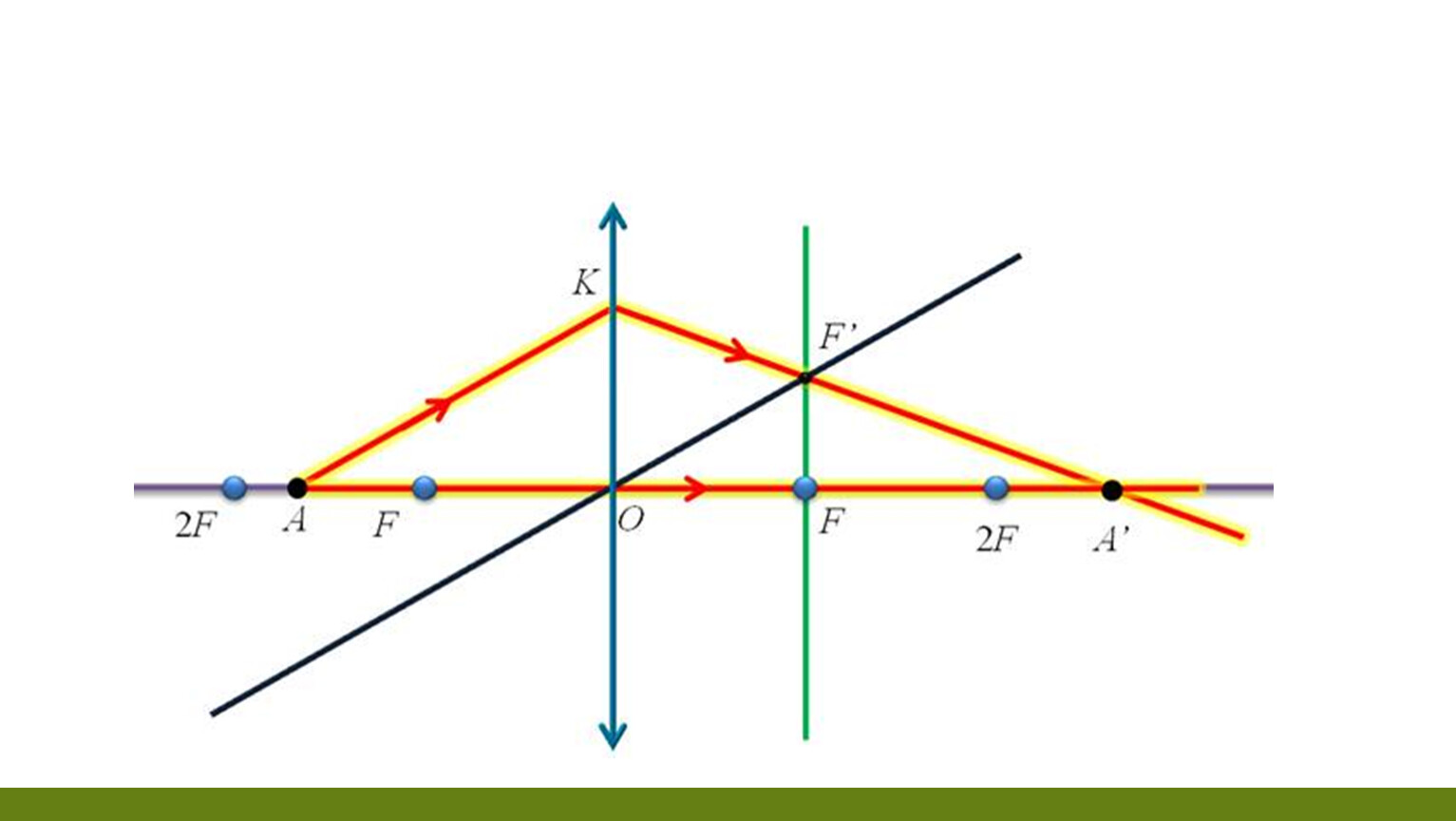

Работаем с п.65 (вывод формулы тонкой линзы)

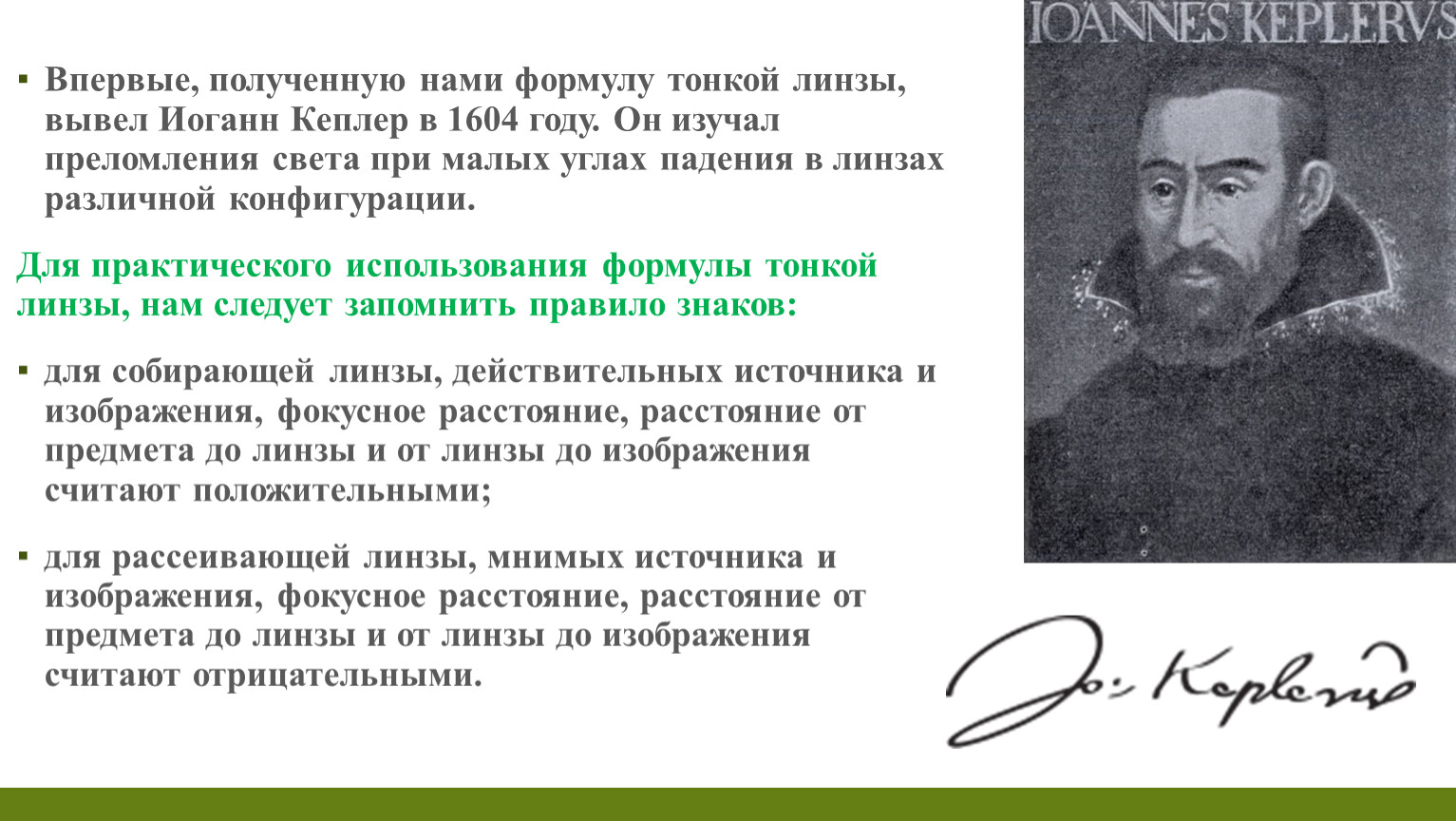

Впервые, полученную нами формулу тонкой линзы, вывел Иоганн Кеплер в 1604 году. Он изучал преломления света при малых углах падения в линзах различной конфигурации.
Для практического использования формулы тонкой линзы, нам следует запомнить правило знаков:
для собирающей линзы, действительных источника и изображения, фокусное расстояние, расстояние от предмета до линзы и от линзы до изображения считают положительными;
для рассеивающей линзы, мнимых источника и изображения, фокусное расстояние, расстояние от предмета до линзы и от линзы до изображения считают отрицательными.

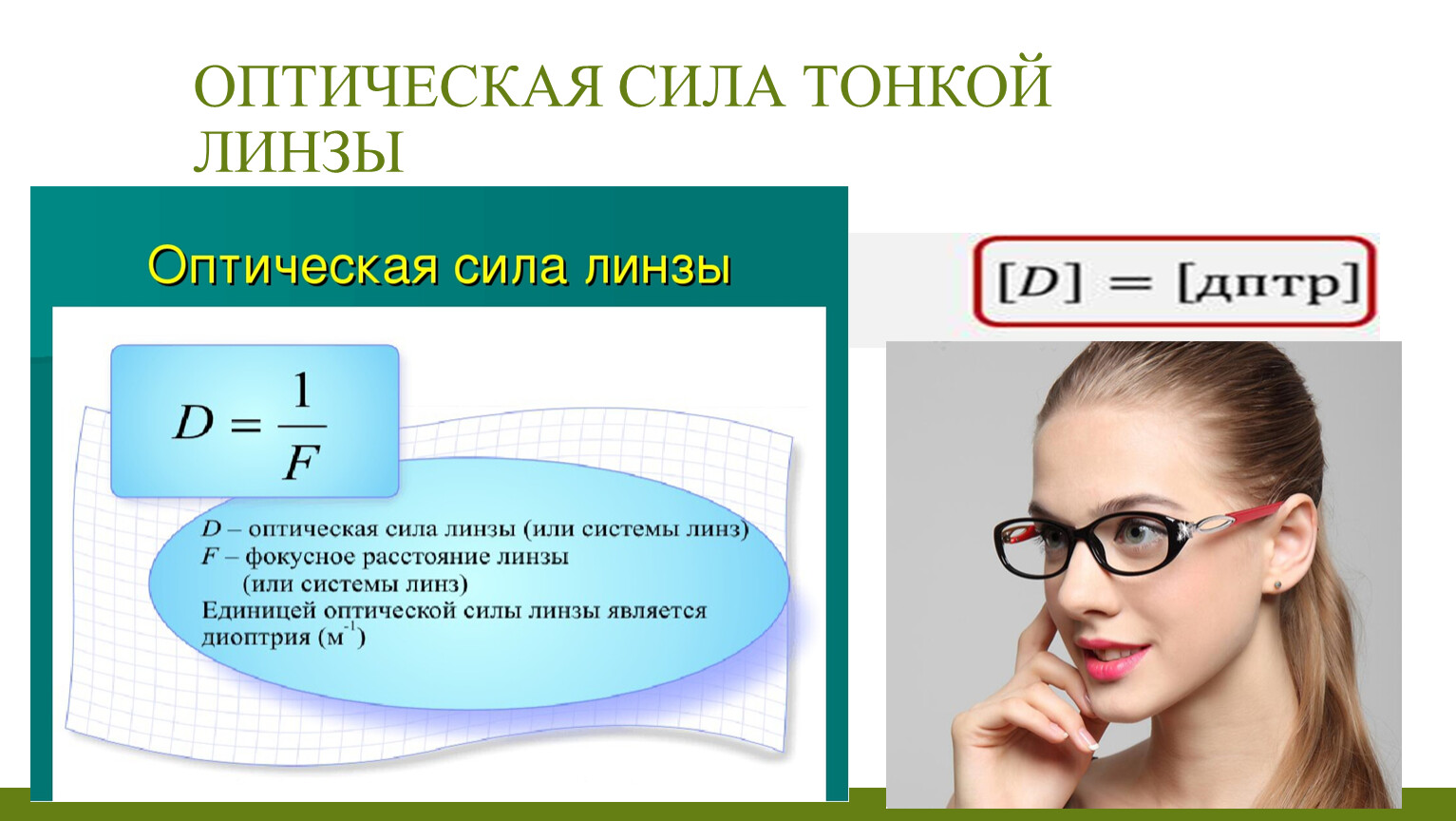

Оптическая сила тонкой линзы
Edmund Scientific, Courtesy БИНОКЛЬ

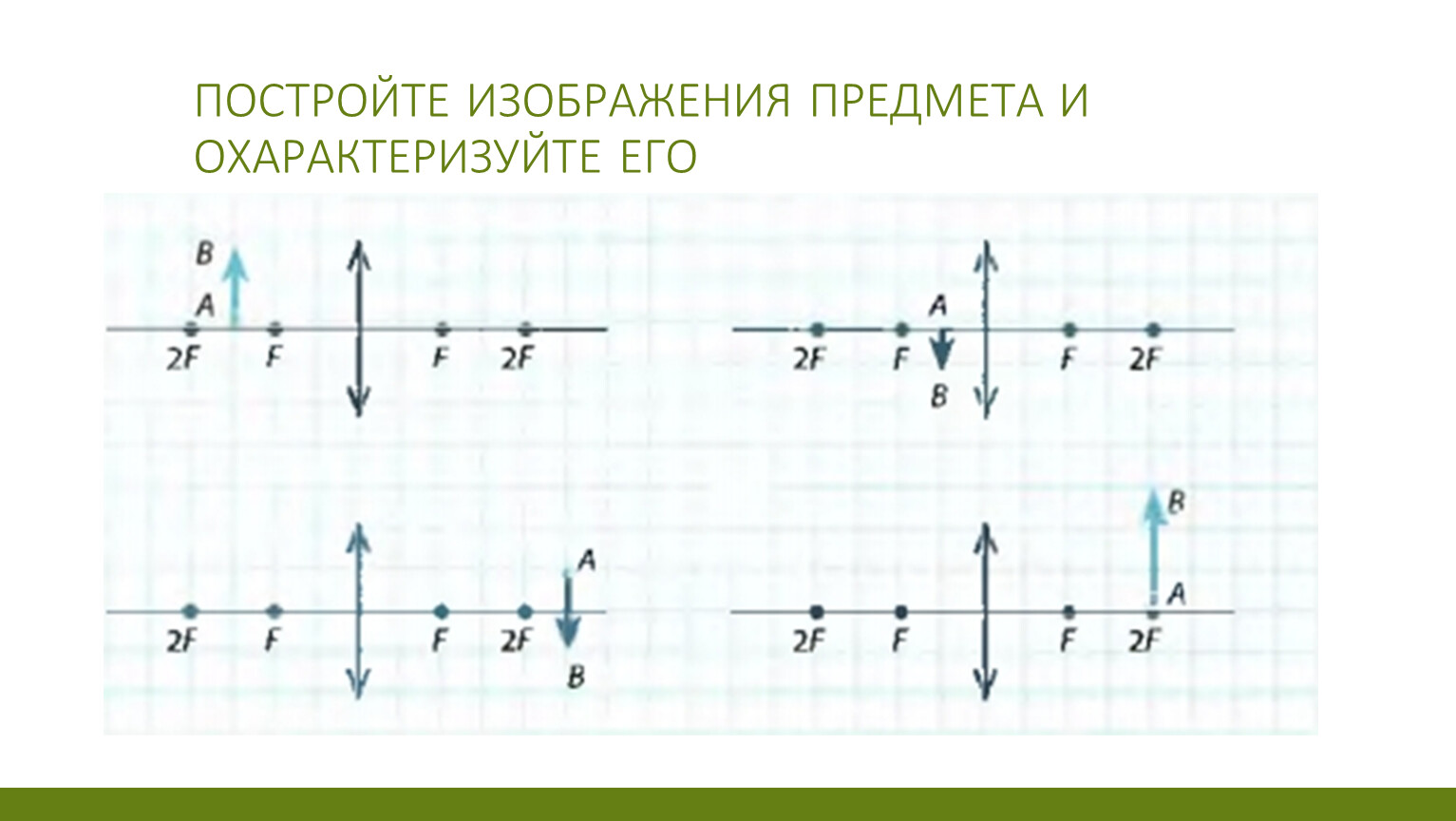

Постройте изображения предмета и охарактеризуйте его

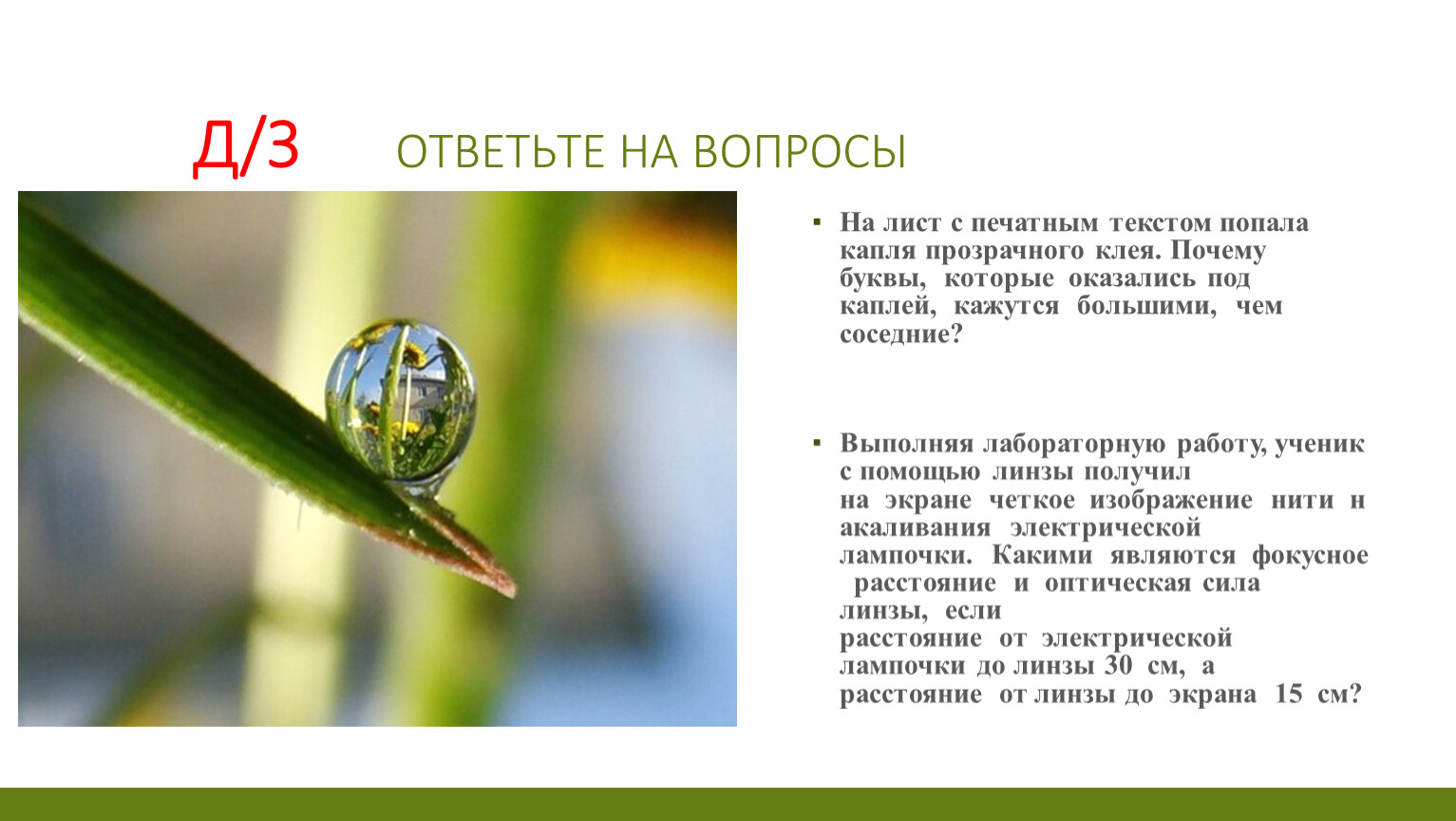

д/з Ответьте на вопросы
На лист с печатным текстом попала капля прозрачного клея. Почему буквы, которые оказались под каплей, кажутся большими, чем соседние?
Выполняя лабораторную работу, ученик с помощью линзы получил на экране четкое изображение нити накаливания электрической лампочки. Какими являются фокусное расстояние и оптическая сила линзы, если расстояние от электрической лампочки до линзы 30 см, а расстояние от линзы до экрана 15 см?
Спасибо за внимание
