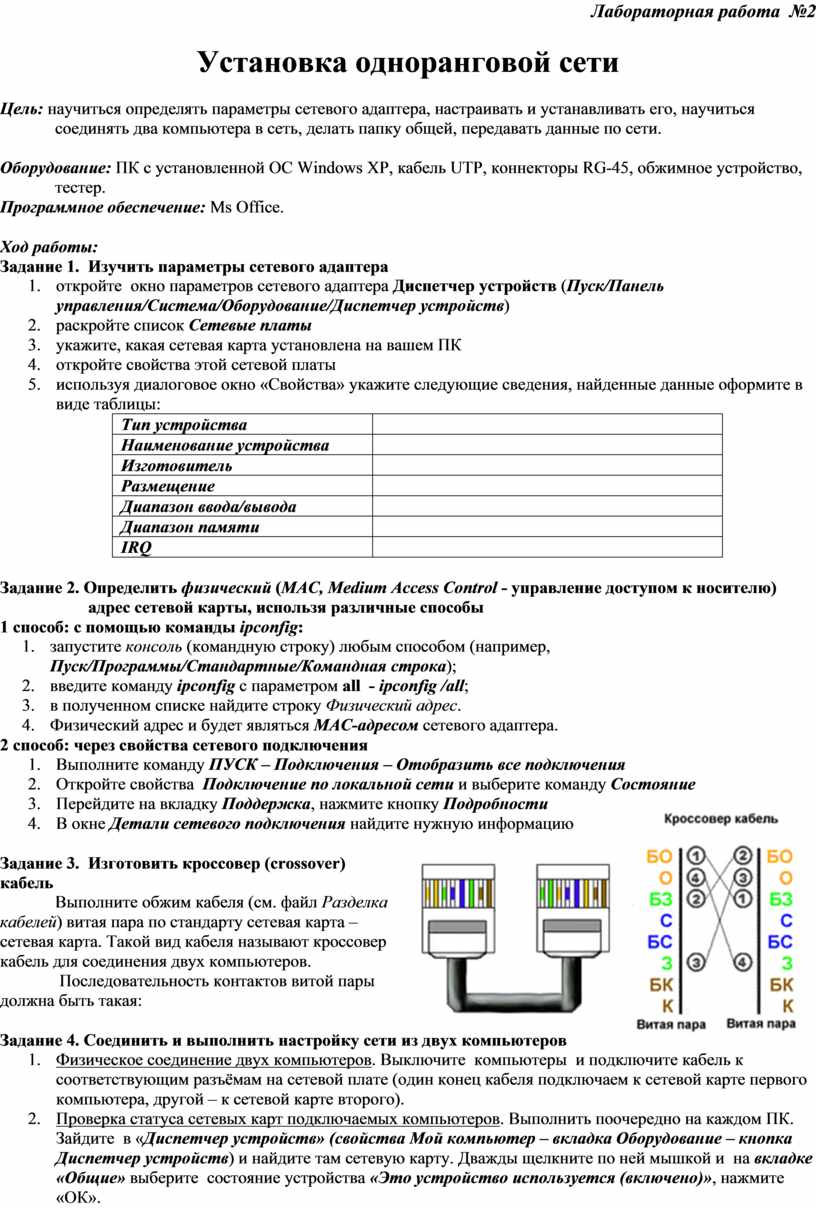

Лабораторная работа  №2

Установка одноранговой сети

Цель: научиться определять параметры сетевого адаптера, настраивать и устанавливать его, научиться соединять два компьютера в сеть, делать папку общей, передавать данные по сети.

Оборудование: ПК с установленной ОС Windows XP, кабель UTP, коннекторы RG-45, обжимное устройство, тестер.

Программное обеспечение: Ms Office.

Ход работы:

Задание 1.  Изучить параметры сетевого адаптера

1. откройте  окно параметров сетевого адаптера Диспетчер устройств (Пуск/Панель управления/Система/Оборудование/Диспетчер устройств)
2. раскройте список Сетевые платы
3. укажите, какая сетевая карта установлена на вашем ПК
4. откройте свойства этой сетевой платы
5. используя диалоговое окно «Свойства» укажите следующие сведения, найденные данные оформите в виде таблицы:

Задание 2. Определить физический (MAC, Medium Access Control - управление доступом к носителю) адрес сетевой карты, использя различные способы

1 способ: с помощью команды ipconfig:

1.       запустите консоль (командную строку) любым способом (например, Пуск/Программы/Стандартные/Командная строка);

2.       введите команду ipconfig с параметром all  - ipconfig /all;

3.       в полученном списке найдите строку Физический адрес.

4.       Физический адрес и будет являться МАС-адресом сетевого адаптера.

2 способ: через свойства сетевого подключения

1. Выполните команду ПУСК – Подключения – Отобразить все подключения
2. Откройте свойства  Подключение по локальной сети и выберите команду Состояние
3. Перейдите на вкладку Поддержка, нажмите кнопку Подробности
4. В окне Детали сетевого подключения найдите нужную информацию

Задание 3.  Изготовить кроссовер (crossover) кабель

Выполните обжим кабеля (см. файл Разделка кабелей) витая пара по стандарту сетевая карта – сетевая карта. Такой вид кабеля называют кроссовер кабель для соединения двух компьютеров.

 Последовательность контактов витой пары должна быть такая:

Задание 4. Соединить и выполнить настройку сети из двух компьютеров

1.      Физическое соединение двух компьютеров. Выключите  компьютеры  и подключите кабель к соответствующим разъёмам на сетевой плате (один конец кабеля подключаем к сетевой карте первого компьютера, другой – к сетевой карте второго).

2. Проверка статуса сетевых карт подключаемых компьютеров. Выполнить поочередно на каждом ПК. Зайдите  в «Диспетчер устройств» (свойства Мой компьютер – вкладка Оборудование – кнопка Диспетчер устройств) и найдите там сетевую карту. Дважды щелкните по ней мышкой и  на вкладке «Общие» выберите  состояние устройства «Это устройство используется (включено)», нажмите «ОК».
3. Настройка рабочей группы и имен компьютеров. Выполнить поочередно на каждом ПК.
1. Откройте окно Свойства системы командой Пуск -  Панель управления – Система или в контекстном меню значка Мой компьютер выбрать Свойства
2. Перейдите на вкладку Имя компьютера и нажмите кнопку  Изменить.
3. Заполняем поля «Имя компьютера» (например Komp1 для первого компьютера и Komp2 для второго) и «Является членом рабочей группы» (название должно быть одинаковым для обоих компьютеров, например GROUP). Нажать  кнопку Применить. Перезагрузите компьютер.
4. Настройка соединения. Выполнить настройку протокола TCP/IP на каждом ПК.

Параметры, используемые при настройке протокола TCP/IP

1. Откройте диалоговое окно Свойства: Протокол Интернета (TCP/IP)  командой Пуск - Панель Управления - Сетевые подключения - Свойства сетевого подключения - Протокол Интернета TCP/IP – кнопка Свойства.
2. Присвойте IP- адреса ПК из диапазона 192.168.0.0 – 192.168.255.255 (это адреса класса С, который используется для локальных сетей).  Например: 1 – ПК 192.168.1.1, маску подсети 255.255.255.0, основной шлюз 192.168.0.1. Для 2-ПК IP – адрес присвойте 192.168.1.2, маска подсети, основной шлюз те же. Нажмите ОК.
3. Откройте Сетевое окружение и проверьте наличие связи между этими ПК, выбрав на панели задач команду  Отобразить компьютеры рабочей группы.
4. Передайте файл (с вашей ФИО) с ПК на ПК через созданное подключение (создайте папку, сделайте её общей с правом изменения).

Задание 5. Проверить работоспособность сети

1.      Проверьте работу сети,  запустив программу ping, указав в качестве параметра IP адрес компьютера, ответ от которого вы хотите услышать, например,  ping 192.168.1.23.

2.      Увеличьте время ожидания до  10 секунд. Для увеличения времени ожидания используйте ключ -w . Например, для увеличения времени ожидания до 5 секунд, надо ввести команду ping -w 5000 192.168.1.23

3.      Опросите компьютер  5 раз. Для увеличения количества попыток есть ключ –n. Например, чтобы опросит компьютер 100 раз, надо ввести команд  ping -n 100 192.168.1.23

4.      Опросите компьютер пакетами размером 2 Кбайт.  Для задания длины пакетов, которыми опрашивается компьютер, используется ключ - L . Чтобы опросить компьютер пакетами, размеров 1 Кбайт, надо ввести команду:  ping - l  1024  192.168.1.23

5.      Протестируйте сеть, введите команду: ping -l 16384 -w 5000 -n 100  /IP-адрес/

Контрольные вопросы:

1.       Для чего предназначен сетевой адаптер?

2.       Что такое MAC – адрес сетевой карты и как его определить?

3.       Понятие одноранговой сети.

4.       Какова должна быть последовательность контактов для кроссовер  кабеля?

5.       Назовите последовательность команд при настройки связи между 2-мя ПК.

6.       Назовите параметры настройки протокола ТCP/IP.

7.       Как проверить работу сети? Какая утилита для этого предназначена? Какие дополнительные параметры можно для неё задать? Ответ оформите в виде таблицы:
