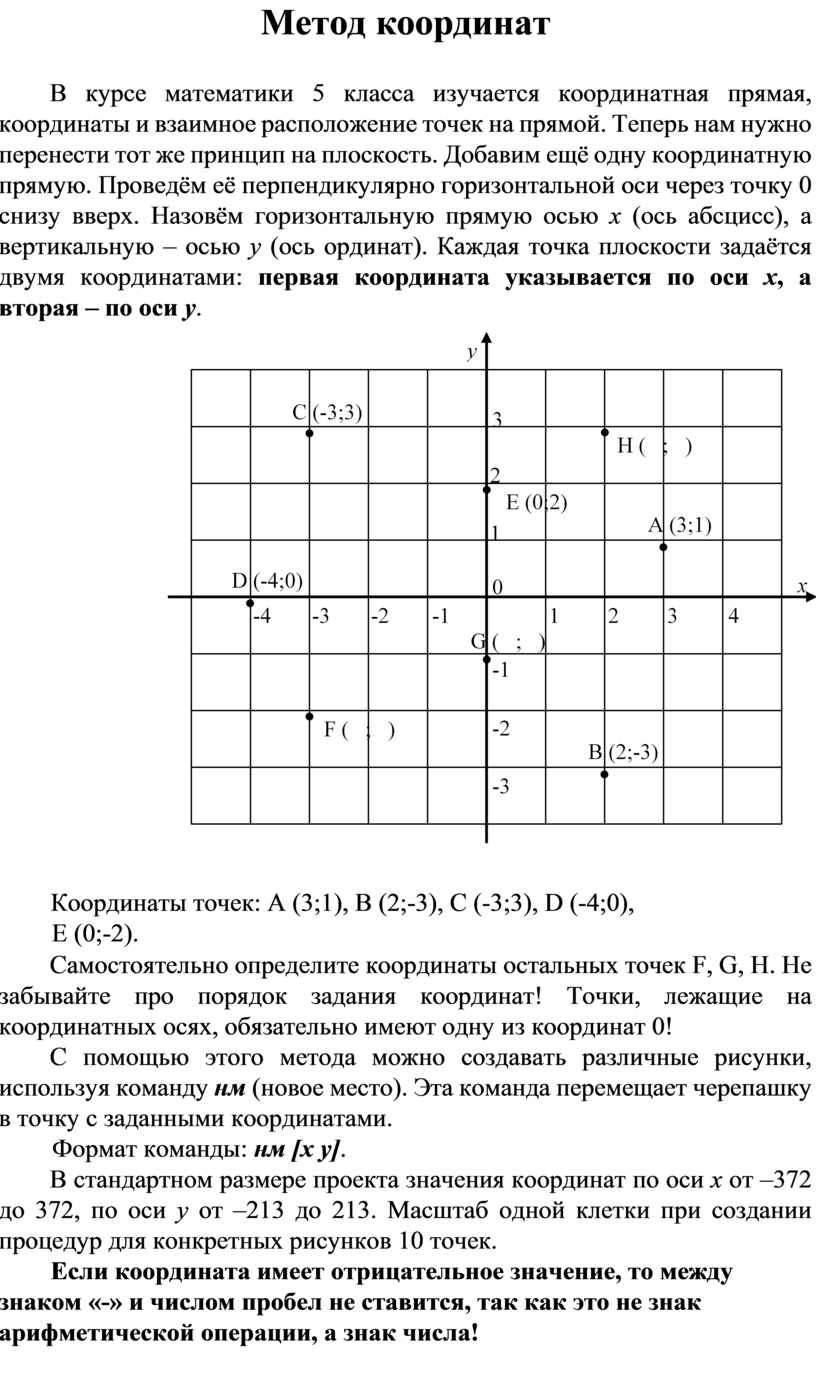

Метод координат

Метод координат

В курсе математики 5 класса изучается координатная прямая, координаты и взаимное расположение точек на прямой. Теперь нам нужно перенести тот же принцип на плоскость. Добавим ещё одну координатную прямую. Проведём её перпендикулярно горизонтальной оси через точку 0 снизу вверх. Назовём горизонтальную прямую осью х (ось абсцисс), а вертикальную – осью у (ось ординат). Каждая точка плоскости задаётся двумя координатами: первая координата указывается по оси х, а вторая – по оси у.

Координаты точек: А (3;1), В (2;-3), С (-3;3), D (-4;0), E (0;-2).

Самостоятельно определите координаты остальных точек F, G, H. Не забывайте про порядок задания координат! Точки, лежащие на координатных осях, обязательно имеют одну из координат 0!

С помощью этого метода можно создавать различные рисунки, используя команду нм (новое место). Эта команда перемещает черепашку в точку с заданными координатами.

Формат команды: нм [x y].

В стандартном размере проекта значения координат по оси х от –372 до 372, по оси y от –213 до 213. Масштаб одной клетки при создании процедур для конкретных рисунков 10 точек.

Если координата имеет отрицательное значение, то между знаком «-» и числом пробел не ставится, так как это не знак арифметической операции, а знак числа!

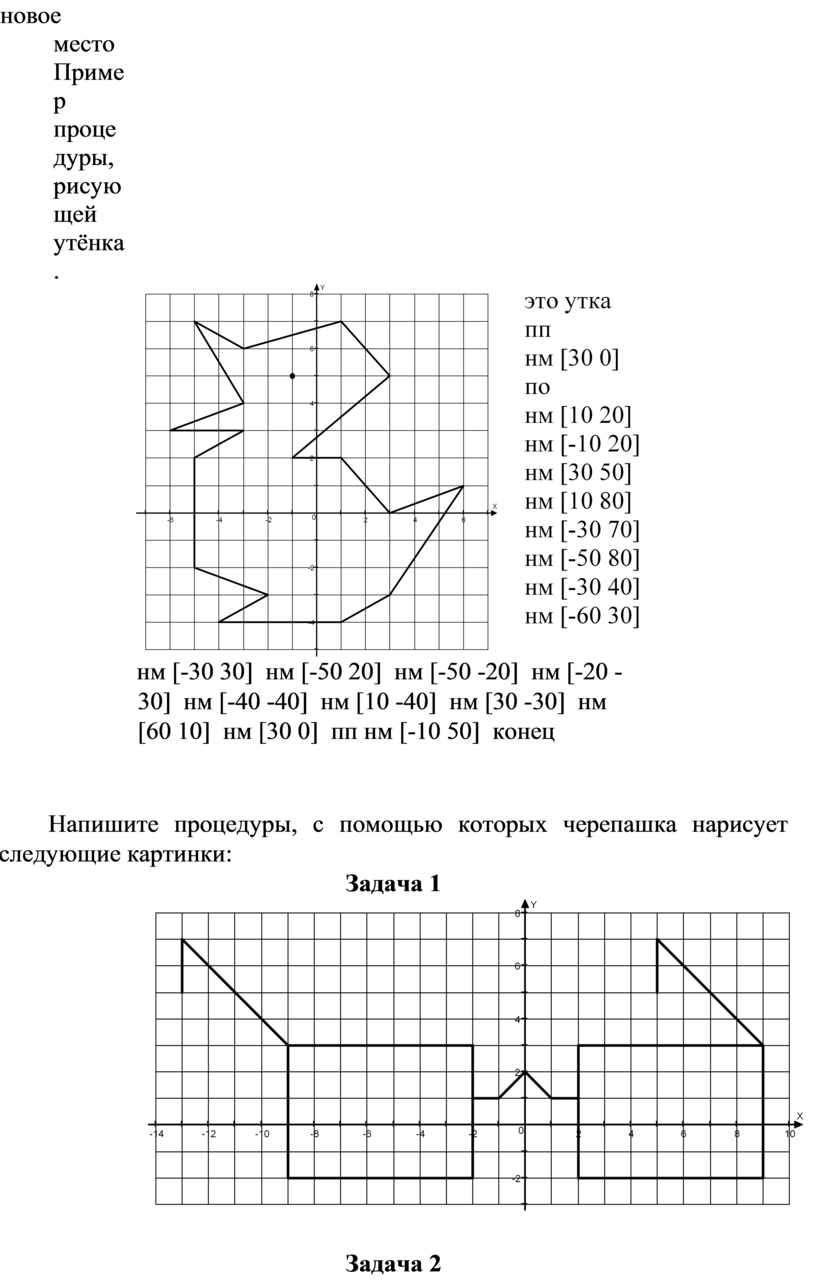

Команды черепашки сг — сотри графику; домой; по — перо опусти; пп — перо подними; нм[x y] — новое место Пример процедуры, рисующей утёнка.

нм [-30 30]  нм [-50 20]  нм [-50 -20]  нм [-20 -30]  нм [-40 -40]  нм [10 -40]  нм [30 -30]  нм [60 10]  нм [30 0]  пп нм [-10 50]  конец

Напишите процедуры, с помощью которых черепашка нарисует следующие картинки:

Задача 1

Задача 2

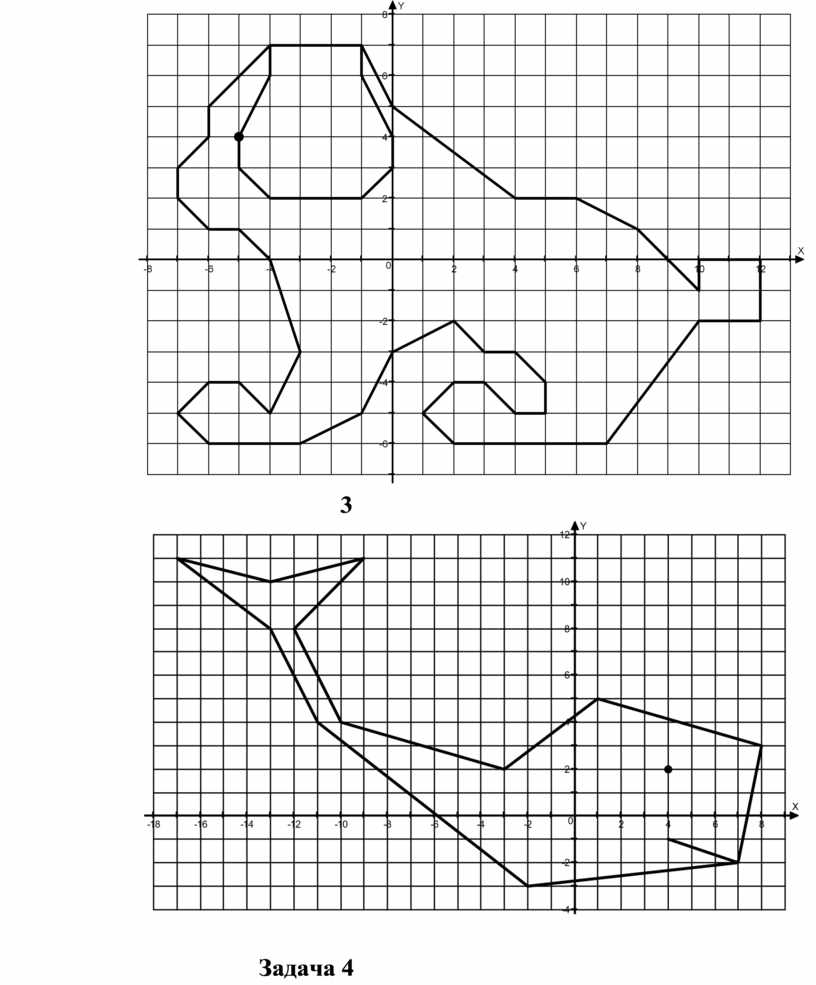

 3

Задача 4

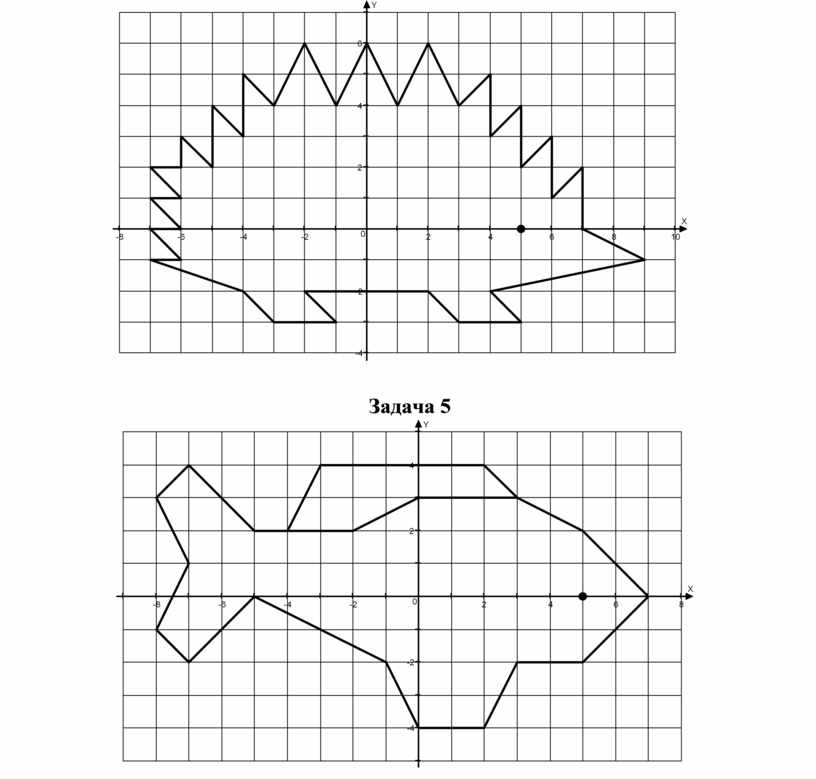

Задача 5

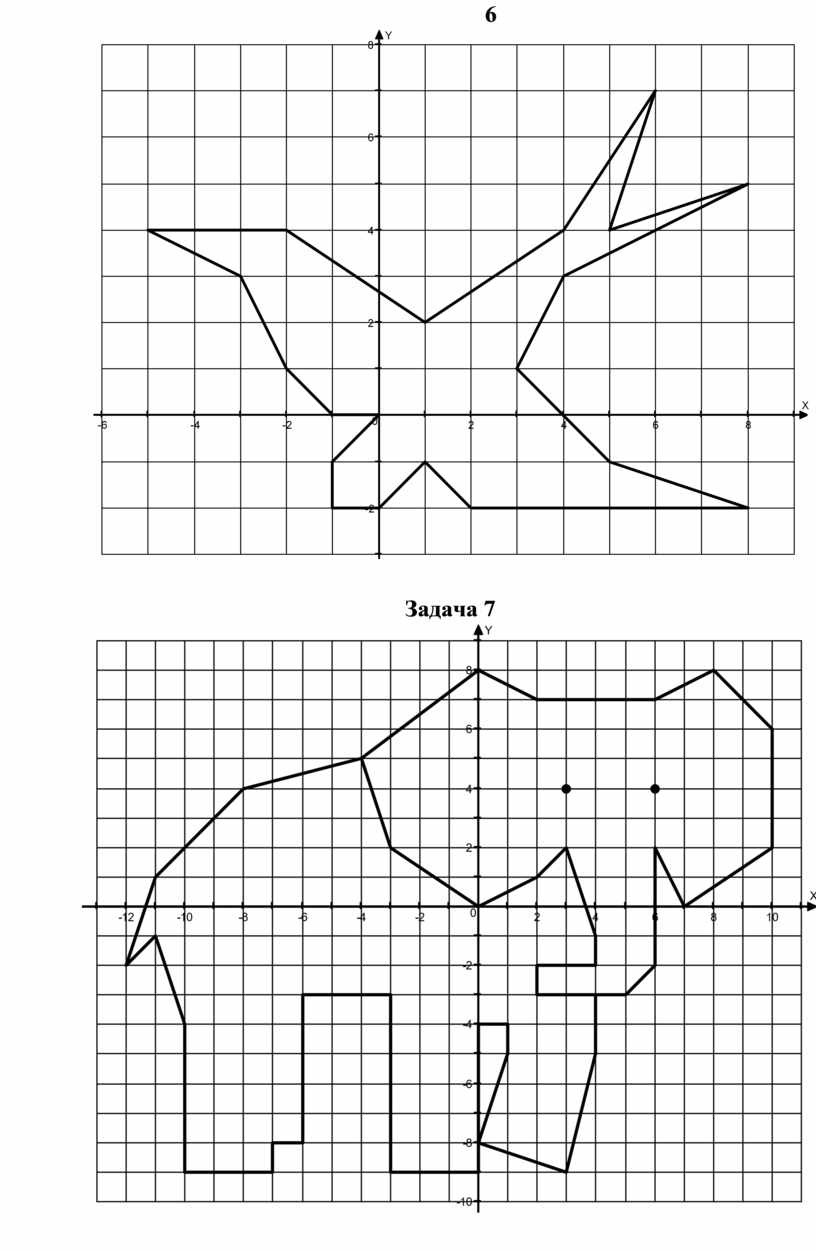

 6

Задача 7

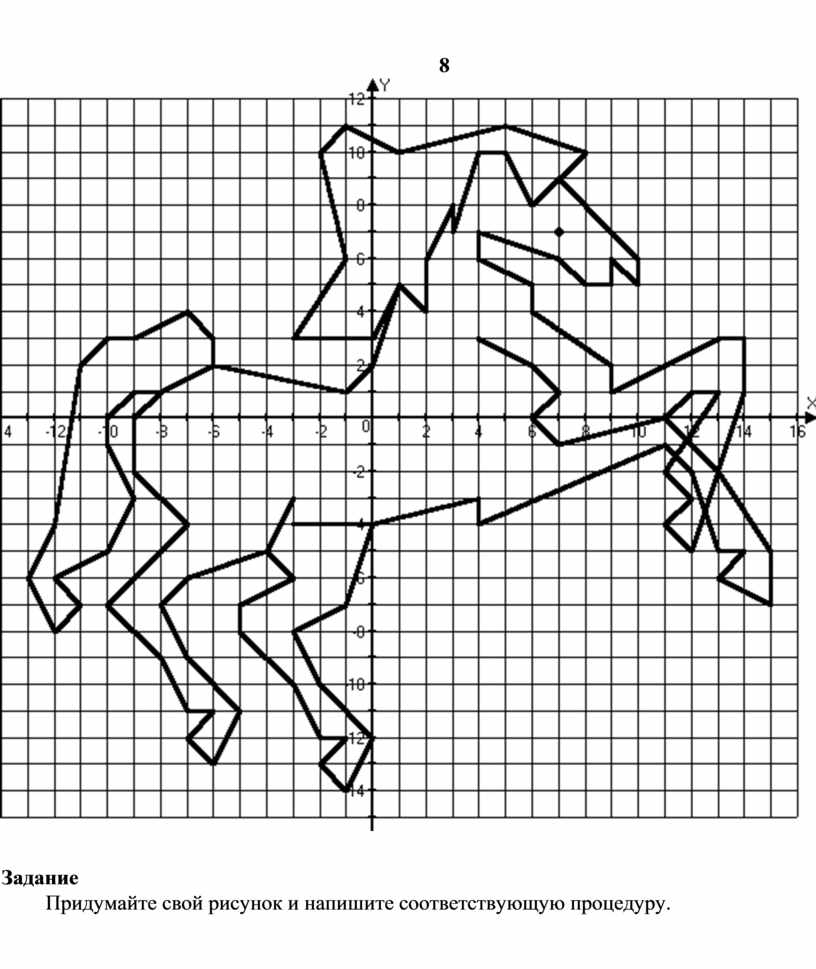

 8

Задание

Придумайте свой рисунок и напишите соответствующую процедуру.
