Министерство науки и высшего образования РФ

Самарский колледж строительства и предпринимательства (филиал)

Федерального государственного бюджетного образовательного учреждения

высшего образования

«Национальный исследовательский Московский государственный строительный университет»

Методические рекомендации

по организации учебной  геодезической практики

студентов 2-го курса специальности

08.02.01 Строительство и эксплуатация зданий и сооружений

Самара, 2023

Утверждены

Зам. директора по УВР

_________________

«___»_________2023 г.

Разработчик:

 Заборникова Ирина Валерьевна - преподаватель высшей квалификационной категории Самарского колледжа строительства и предпринимательства (филиала) ФГБОУ ВО «НИУ МГСУ»

Содержание

Цель геодезической практики………………………………………………………..4

Порядок прохождения практики………………………………………………….…4

Обязанности бригадира и члена бригады…………………………………………...4

Некоторые требования по охране труда и технике безопасности……….…….….4

Обращение с геодезическими инструментами ………………………………….....5

Организация работ на практике……………………………………………………..5

Содержание практики……………………………………………….……………….6

Перечень документов отчета по геодезической практике………………………...8

Образец отчета  по учебной практике…………………………………....…..…….9

Список использованных источников……………………………………………...35

ОРГАНИЗАЦИЯ ГЕОДЕЗИЧЕСКОЙ ПРАКТИКИ

1.      ЦЕЛЬ ГЕОДЕЗИЧЕСКОЙ ПРАКТИКИ

Задача учебной геодезической практики – углубить и закрепить теоретический материал, а также усвоить правила и приёмы производства геодезических работ на местности. За время практики учащиеся должны приобрести навыки производства теодолитных и нивелирных работ, научиться обрабатывать геодезические полевые материалы, производить разбивочные геодезические работы.

2.      ПОРЯДОК ПРОХОЖДЕНИЯ ПРАКТИКИ

Геодезическая практика проводиться на территории учебного полигона. Продолжительность рабочего дня должна составлять 6 часов. Начало рабочего дня устанавливается учебной частью в зависимости от местных условий.

Для прохождения практики каждая учебная группа делится на бригады (4-6 человек). Бригады утверждаются учебной частью после согласования с классным руководителем данной группы. При пропусках или опозданиях учащиеся лишаются права прохождения практики в данном потоке. В этих случаях по разрешению директора практику можно пройти с другим потоком или перенести на следующий год.

Каждое новое задание выдаётся бригаде лишь при точном выполнении всех предыдущих заданий и удовлетворительном оформлении соответствующих документов. В первый день практики учащиеся должны быть ознакомлены с правилами техники безопасности на геодезических работах (без изучения правил техники безопасности и проверки знаний учащиеся к практике не допускаются).

3.      ОБЯЗАННОСТИ БРИГАДИРА И ЧЛЕНА БРИГАДЫ

Бригадир обязан:

Своевременно получать и сдавать необходимые инструменты и оборудование, а также организовать их надежное сбережение;

Обеспечить участие каждого члена бригады во всех видах и стадиях работ;

Добиваться высококачественного выполнения заданий в сроки, установленные календарным графиком;

Следить за порядком и дисциплиной в бригаде;

Вести краткий дневник, отмечая в нём ход выполнения заданий и распределения обязанностей в бригаде.

Каждый член бригады обязан:

Строго соблюдать распорядок дня, своевременно повторять теоретические основы производства геодезических работ, принимать активное участие во всех их видах и стадиях;

Выполнять правила техники безопасности;

Бережно обращаться с геодезическими инструментами, соблюдать требования по охране природы.

За повреждение инструментов материальную ответственность несёт вся бригада.

4.      НЕКОТОРЫЕ ТРЕБОВАНИЯ ПО ОХРАНЕ ТРУДА И ТЕХНИКЕ БЕЗОПАСНОСТИ

Вешки и штативы нельзя переносить острыми концами назад. При ведении работ вдоль дорог и проездов необходимо выделить сигнальщика, предупреждающего бригаду  о приближении транспорта. Полевые работы должны быть прекращены при приближении грозы. Запрещается работать обнаженными, а в солнечные дни – с непокрытой головой. Не разрешается работать босым, лежать на сырой земле и сидеть на камнях. Купание во время практики возможно только с разрешения руководителя практики под надзором опытного пловца из числа учащихся. Запрещается загрязнять территорию участка и разводить костры. При работе с топором надо следить за тем, чтобы не поранить себя и стоящих в близи людей. Нельзя перебрасывать друг другу шпильки, предназначенные для измерения линии, запрещается перебрасывать друг другу вешки.

Знание правил техники безопасности на геодезических работах проверяется преподавателем и оформляется росписью учащихся в контрольном листе.

5.      ОБРАЩЕНИЕ С ГЕОДЕЗИЧЕСКИМИ ИНСТРУМЕНТАМИ

Запрещается передача инструментов или их обмен между бригадами, несущую за них полную материальную ответственность. В случае порчи или утери государственного имущества бригада возмещает техникуму стоимость инструмента или его ремонта.

Особое внимание обращается на способ укладки теодолита и нивелира в ящик (футляр). Теодолит должен быть уложен при положении вертикального круга справа от трубы, объективом внутрь ящика. При этом разрешается брать теодолит только за втулку лимба и лимб, но не за трубу или её подставки. При свободном входе инструмента в ящик завинчивают закрепленные винты инструмента и упаковочные винты ящика При укладке инструмента нельзя допускать никаких усилий. Необходимо предохранять инструменты от ударов, случайных падений. Во избежание порчи оптической системы инструмента не следует работать во время дождя. Протирать инструмент надо чистой мягкой салфеткой. После протирки инструменту дают просохнуть, а затем упаковывают. Недопустимо оставлять инструменты в поле без присмотра, а также прислонять инструменты со штативом к стенке. При переносе инструмента с одной станции на другую штатив следует держать вертикально, прислонив к плечу. Все зажимные винты должны быть закреплены. Не следует применять усилие для вращения какой-либо части инструмента.  Прежде чем  вращать  какую – либо часть инструмента, необходимо открепить соответствующий зажимной винт. После работы инструмент надо протереть от пыли. При работе с лентой нельзя допускать образования петель, необходимо следить за тем, чтобы ленту не переезжал движущийся транспорт. Хранить ленту нужно очищенной от грязи и намотанной на кольцо. При работе с рейками и вешками запрещается ударять ими по колышкам, сушить у огня, загрязнять пятки реек и использовать рейки и вешки для переноса груза. При измерении углов или при нивелировании не оставлять рейки и вешки без присмотра во избежание их поломки или пропажи.

В целях сохранности инструментов бригадир обязана назначить ответственного за каждый инструмент.

6.      ОРГАНИЗАЦИЯ РАБОТ НА ПРАКТИКЕ

Каждый член бригады должен выполнить все элементы работы. Все учащиеся обязаны вести журнал измерения углов, нивелирный и пикетажный журналы, делать необходимые схемы, зарисовки, расчеты. Вести эти документы следует только простым карандашом. При необходимости исправлении записи её надо аккуратно перечеркнуть, а верный результат записать сверху.

Зачет по геодезической практике производится в последний день практики. К этому дню должны быть закончены все полевые, вычислительные и  графические работы. Вся полевая документация считается действительной только в подлиннике. Переписка и перерисовка не допускается. Камеральная обработка материалов ведется в туши на чертёжной и миллиметровой бумаге с соблюдением правил топографического черчения. Оформление чертежей должно соответствовать приводимым в методическом указании образцам.

Бригада представляет материалы только в одном экземпляре, уложенными в папку с соблюдением технической последовательности производства геодезических работ и пронумерованными. На каждом документе должны быть указаны даты и фамилии исполнителей. К отчету должны быть приложены: справка заведующим геодезическим кабинетом о сдаче инструмента и справка заведующего библиотекой о сдаче учебной литературы по геодезии.

Отчет принимается руководителем практики в присутствии всех членов бригады с опросом по существу выполненных работ. При оценки знаний учащихся учитываются, как ответы на поставленные руководителем вопросы, так и степень участия их в процессе геодезической практики во всех видах работ. Критерием оценки работы бригады в целом служат хорошие знания учащихся, дисциплина бригады, общая слаженность в работе, качество полевых записей, точность работ. Оценка каждому учащемуся записывается в классный журнал и зачётную книжку.

7.      СОДЕРЖАНИЕ ПРАКТИКИ

ТЕОДОЛИТНЫЕ РАБОТЫ

1-й день. Организационные работы.  Поверки и юстировки нивелира и теодолита.

Общий инструктаж обучающихся. Инструктаж по технике безопасности. Разделение учащихся на бригады. Получение инструментов и закрепление их за бригадами.

Основные поверки нивелира.

Основные поверки теодолита. Пробное измерение горизонтальных углов.

2-й день Пробные измерения.

Пробное измерение вертикальных кругов и определение места нуля вертикального круга.

Пробное измерение линий в прямом и обратном направлениях.

Пробное определения превышений.

Пробное определение абсолютных отметок точек через превышения и горизонт инструмента.

3-й день Нивелирные работы.

Метод разбивки пикетажа по трассе подъездного пути к строительной площадке. Нивелирование по пикетажу с привязкой к реперам.

Разбивка кривой.  Составление пикетажного журнала

4-й день Нивелирные работы.

Порядок обработки полевых материалов по нивелированию на стройплощадке. Уравновешивание нивелирного хода по трассе и вычисление отметок связующих и промежуточных точек.

Построение продольного профиля по трассе.

5-й день Нивелирные работы.

Поперечный профиль. Проектирование по профилю красной линии с нулевым балансом земляных работ.  Вычисление уклонов, красных, рабочих и синих отметок.

6-й день Теодолитные работы

Порядок определений координат (х, у)  по исходным координатам геодезических пунктов учебного полигона выбранных точек.

Технология  измерения горизонтальных и вертикальных углов, азимутов;

измерение линий теодолитного хода лентой и рулеткой ( прямо и обратно).

7-й день Теодолитные работы

Метод вычисления угловой невязки полигона и сравнение ее с допустимой;

вычисление средней квадратической и предельной ошибок измеренного угла, абсолютной и относительной ошибок измерения линий.

Обработка полевых угловых и линейных измерений на стройплощадке.

8-й день Теодолитные работы

Угломерный журнал. Вычисление горизонтальных проложений.

Построение по координатам плана теодолитного хода в масштабе 1:500 или 1: 1000 и разработка генерального плана.

9-й день Инженерно-геодезические задачи.

Обратная геодезическая задача.

Разбивочный чертеж.

Перенесение красной линии застройки от геодезических пунктов теодолитного хода полярным способом.

10-й день Инженерно-геодезические задачи.

Способы разбивки основных осей здания от красной линии способом прямоугольных координат (перпендикуляров) и способом створов.

Перенесение проектной длины здания на местность.

Построение на местности углов запроектированного здания с обычной точностью (точность отсчета по теодолиту)

11-й день Производство работ с электронными дальномерами

Технология измерений расстояний нитяным дальномером.

Измерение горизонтальных и вертикальных углов при помощи электронного теодолита.

12-й день Оформление отчетов.

Приемка отчетов о геодезической практике от бригад.

Выставление зачетов в классный журнал и зачетные книжки.

8.      ПЕРЕЧЕНЬ ДОКУМЕНТОВ ОТЧЕТА ПО ГЕОДЕЗИЧЕСКОЙ ПРАКТИКЕ

НИВЕЛИРНЫЕ РАБОТЫ

1.   Акт поверки нивелира.

2. Журнал нивелирования точек теодолитного хода.

3. Пикетажный журнал по трассе подъездного пути.

4. Журнал измерения углов трассы подъездного пути.

5. Схема разбивки главных точек кривой.

6. Журнал нивелирования по пикетажу в прямом и обратном направлениях.

7. Ведомость увязки превышений двойного нивелирного хода.

8. Продольный профиль трассы подъездного пути в масштабах: горизонтальный –

      1:2000, вертикальный – 1:200.

9. Поперечные профили в масштабах: горизонтальный – 1:200, вертикальный – 1:100.

10. Расчетная часть к профилям.

ТЕОДОЛИТНЫЕ РАБОТЫ

11.  Акт поверки теодолита.

12.  Угломерный журнал теодолитного хода.

13.  Абрис.

14.  Журнал измерения места нуля вертикального круга и вертикальных углов сторон

     теодолитного хода.

15.  Ведомость вычисления горизонтальных положений.

16.  Схема углов и линий теодолитного хода.

17.  Ведомость вычисления координат точек теодолитного хода.

18.  План строительного участка в масштабе 1:1000

ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИЕ ЗАДАЧИ

19. Рабочий разбивочный чертёж с геодезическими данными выноса в натуру основных

      осей здания.

20. Схема перенесения красной линии застройки от геодезических пунктов теодолитного хода.

        21. Схема перенесения проектной длины здания на местность.

 22.Схема построения на местности углов запроектированного здания.

Примечание: образец выполнения и оформление отчета по геодезической практике дан в

                       приложении.

Самарский колледж строительства и предпринимательства (филиал)

Федерального государственного бюджетного образовательного учреждения высшего образования

 «Национальный исследовательский Московский государственный

строительный университет»

Отчет по учебной практике

«Участие в проектировании зданий и сооружений»

Специальность 08.02.01 Строительство и эксплуатация зданий и сооружений

                                                            Выполнила:  Бригада  №

1_________________________________

2_________________________________

3_________________________________

4_________________________________

5_________________________________

                                        Проверил:

                                                                Руководитель практики

__________________________________

                             Дата

                                                                                        ______________________________

Самара, 2023

ОГЛАВЛЕНИЕ

1.      Табель посещаемости

НИВЕЛИРНЫЕ РАБОТЫ

1.  Акт поверки нивелира.

2. Журнал нивелирования точек теодолитного хода.

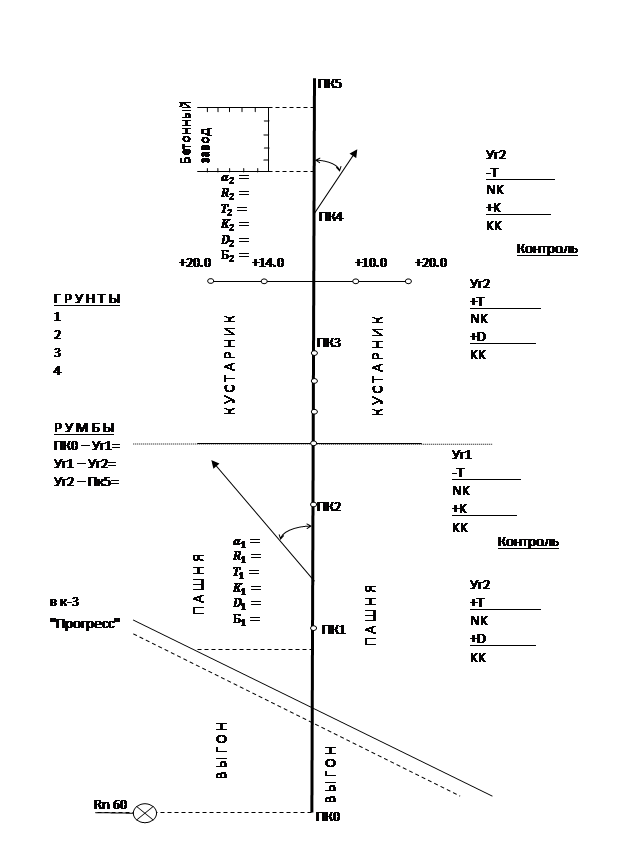

3. Пикетажный журнал по трассе подъездного пути.

4. Журнал измерения углов трассы подъездного пути.

5. Схема разбивки главных точек кривой.

6. Журнал нивелирования по пикетажу в прямом и обратном направлениях.

7. Ведомость увязки превышений двойного нивелирного хода.

8. Продольный профиль трассы подъездного пути в масштабах: горизонтальный –

      1:2000, вертикальный – 1:200.

9. Поперечные профили в масштабах: горизонтальный – 1:200, вертикальный – 1:100.

10. Расчетная часть к профилям.

ТЕОДОЛИТНЫЕ РАБОТЫ

11.  Акт поверки теодолита.

12.  Угломерный журнал теодолитного хода.

13.  Абрис.

14.  Журнал измерения места нуля вертикального круга и вертикальных углов сторон

     теодолитного хода.

15.  Ведомость вычисления горизонтальных положений.

16.  Схема углов и линий теодолитного хода.

17.  Ведомость вычисления координат точек теодолитного хода.

18.  План строительного участка в масштабе 1:1000

ИНЖЕНЕРНО-ГЕОДЕЗИЧЕСКИЕ ЗАДАЧИ

19. Рабочий разбивочный чертёж с геодезическими данными выноса в натуру основных

      осей здания.

20. Схема перенесения красной линии застройки от геодезических пунктов теодолитного хода.

        21. Схема перенесения проектной длины здания на местность.

 22.Схема построения на местности углов запроектированного здания.

1.      ТАБЕЛЬ ПОСЕЩАЕМОСТИ ГЕОДЕЗИЧЕСКОЙ ПРАКТИКИ БРИГАДЫ №

                                                                    Бригадир                                                  /

ТЕОДОЛИТНЫЕ РАБОТЫ

Акт поверки теодолита №__________

г. Самара           “_______”________________20__  г

Мы бригада № ____________, в составе:

1.      ____________________________  - бригадир

2.      ____________________________

3.      ____________________________                   члены бригады

4.      ____________________________

5.      ____________________________

Произвели следующие проверки теодолита:

1.      .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .

2.      .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .

3.      .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .

В результате произведенных проверок установлено, что ________________________ _________________________________________________________________________

Бригадир ___________ (______________

Журнал измерения  теодолитных ходов

                                                                                                                                                             Бригада №_________          Группа_____________

                                                                                                             Район проведения работ _________________________   ___________________

                                                                                                             __________________________________________________________________

Инструмент № _______________

Лента №____________________

Исполнитель_______________________________________________________

Руководитель работ _________________________________________________

                                                               Дата_________________________________________________________

СХЕМА

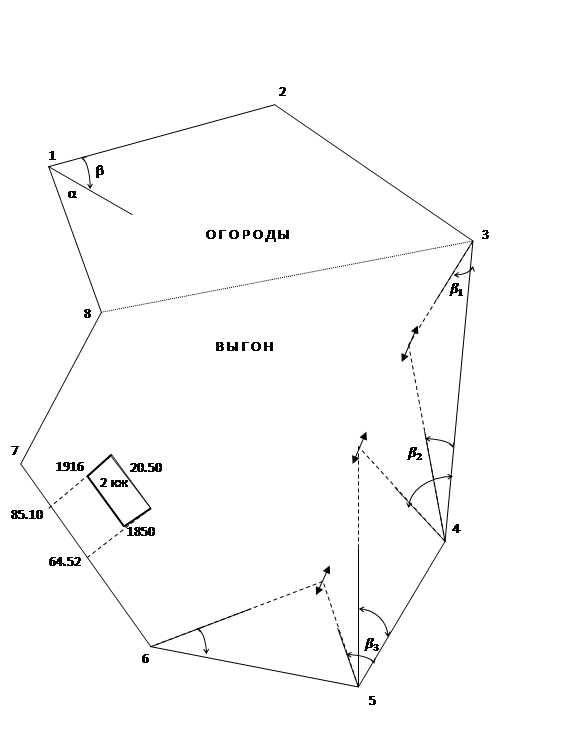

Абрис строительного участка

                                          Составил

Журнал измерения вертикальных углов

Угол измерил _______________________________              Вычислял_____________________________________

Схема углов и линий теодолитного хода

Координатная ведомость

Вершин полигона__________________________________________________________

Исполнитель_______________________________________”_______”_____________________20___г.

План строительного участка

М 1:1000

НИВЕЛИРНЫЕ РАБОТЫ

Акт поверки нивелира №_________________________

г. Самара                                                                                         ''_____''______________20___г.

Мы, бригада № __________ в составе:

Бригадир _______________________________________

Члены бригады___________________________________

___________________________________.

____________________________________.

Произвели следующие поверки нивелира:

1.  __________________________________________________________________________

2. __________________________________________________________________________

3. __________________________________________________________________________

В результате произведённых проверок установлено, что _______________________________

Бригадир  _____________________

Самарский колледж строительства и предпринимательства (филиал)

Федерального государственного бюджетного образовательного учреждения высшего образования

 «Национальный исследовательский Московский государственный

строительный университет»

Журнал нивелирования

(точек теодолитного хода)

_______________________________________________________________________________.

Бригада №___________    Группа____________

Работ проведения работ ___________________________________________________________

_______________________________________________________________________________.

Инструменты:    Нивелир №__________________________

                            Рейка № ____________________________

                            Лента № ____________________________

Исполнитель_______________________________

Руководитель работ_________________________

Журнал №________________

Технического нивелирования

Объект_____________________________________________________________

                             Нивелир №____________

Инструмент                                                         Рейки____________________

                             Фирма______________

Производитель работ________________________________

__________________________________________________________________.

Пикеажный журнал трассы от пк0 до пк5

Составил .  .  .  .  .   .  .  .  .  .  .  ./. .  .  .  .   .

Журнал измерения углов трассы подездного пути

Схема разбивки главных точек кривой

Схему составил…………………………………..

ЖУРНАЛ НИВЕЛИРОВАНИЯ ПО ПИКЕТАЖУ

В ПРЯМОМ И ОБРАТНОМ НАПРАВЛЕНИЯХ

                                         57906             51306                                      14276    7676    7138   3838    7133     3840                           +3.293

                                                 +3.300                                                           +3.300               +3.300           132.93

L= 0.6 км

Поперечный профиль

Расчетная часть к профилям

                                                          h = id

Вычисления произвёл .  .  .  .  .  .  .  .   .  .  .  .  .

Список использованных источников

1.      Кузнецов, О. Ф. Основы геодезии и топография местности: Учебное пособие / Кузнецов О.Ф., - 2-е изд., перер. и доп. - Вологда:Инфра-Инженерия, 2020. - 286 с.: ISBN 978-5-9729-0175-3. - Текст : электронный. - URL: https://znanium.com/catalog/product/943564

2.      Кравченко, Ю. А. Геодезия : учебник / Ю.А. Кравченко. — Москва : ИНФРА-М, 2019. — 344 с. — (Высшее образование: Бакалавриат). - ISBN 978-5-16-105828-2. - Текст : электронный. - URL: https://znanium.com/catalog/product/792587

3.      Гиршберг, М. А. Геодезия: задачник : учеб. пособие / М.А. Гиршберг. — Изд. стереотип. — Москва : ИНФРА-М, 2018. — 288 с. + Доп. материалы [Электронный ресурс; Режим доступа: https://znanium.com]. — (Высшее образование: Бакалавриат). - ISBN 978-5-16-102814-8. - Текст : электронный. - URL: https://znanium.com/catalog/product/958201

4.      СП 126.13330.2017  Геодезические работы в строительстве.

5.      СП 47.13330.2016  Инженерные изыскания для строительства.

Интернет ресурсы

1. ЭБС https://znanium.com

Скачано с www.znanio.ru
