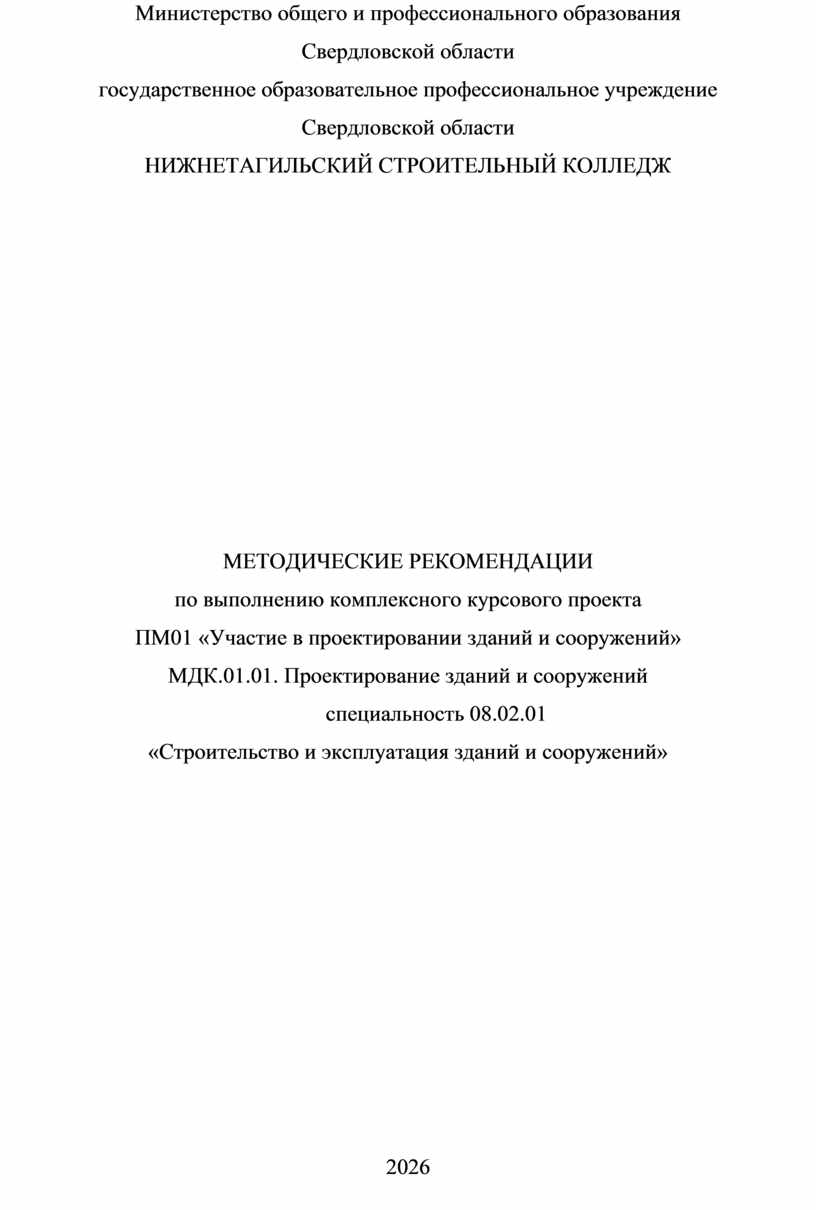

Министерство общего и профессионального образования

Свердловской области

государственное образовательное профессиональное учреждение

Свердловской области

НИЖНЕТАГИЛЬСКИЙ СТРОИТЕЛЬНЫЙ КОЛЛЕДЖ

МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

по выполнению комплексного курсового проекта

ПМ01 «Участие в проектировании зданий и сооружений»

МДК.01.01. Проектирование зданий и сооружений

специальность 08.02.01

«Строительство и эксплуатация зданий и сооружений»

2026

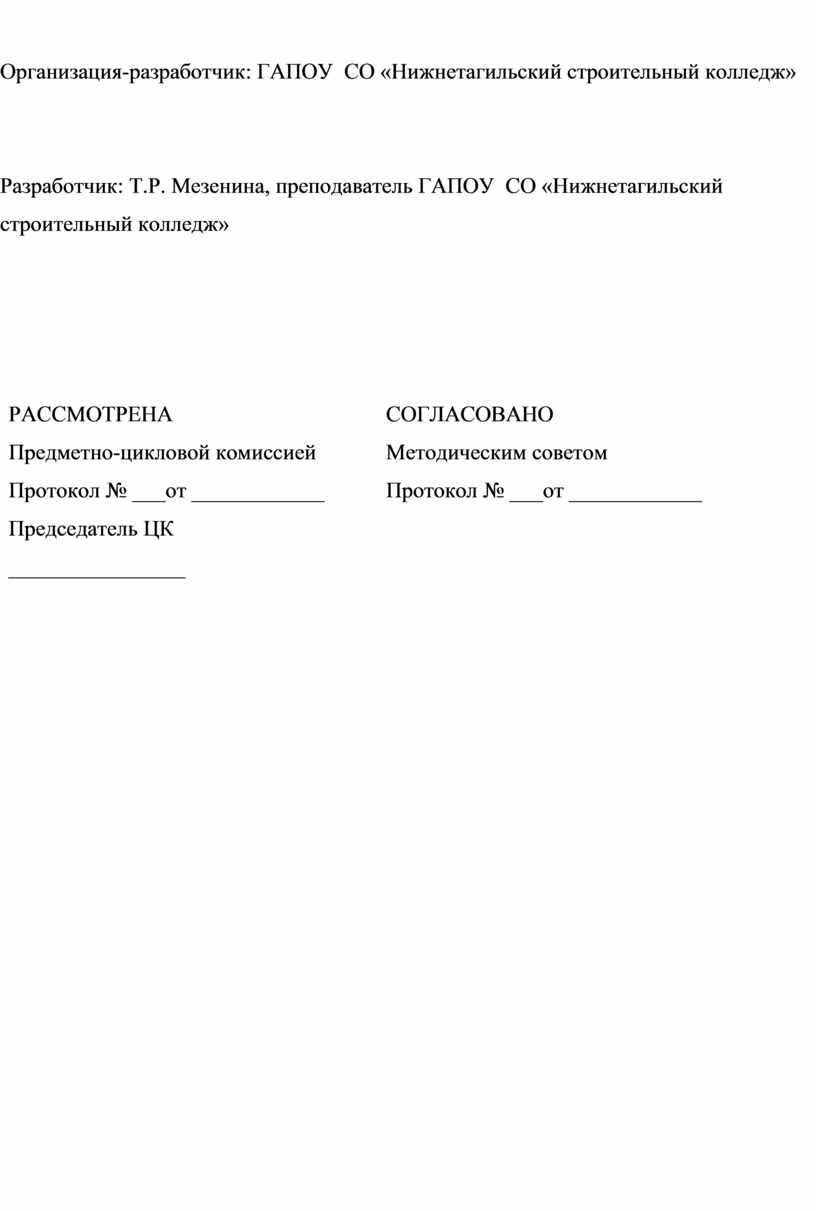

Организация-разработчик: ГАПОУ  СО «Нижнетагильский строительный колледж»

Разработчик: Т.Р. Мезенина, преподаватель ГАПОУ  СО «Нижнетагильский строительный колледж»

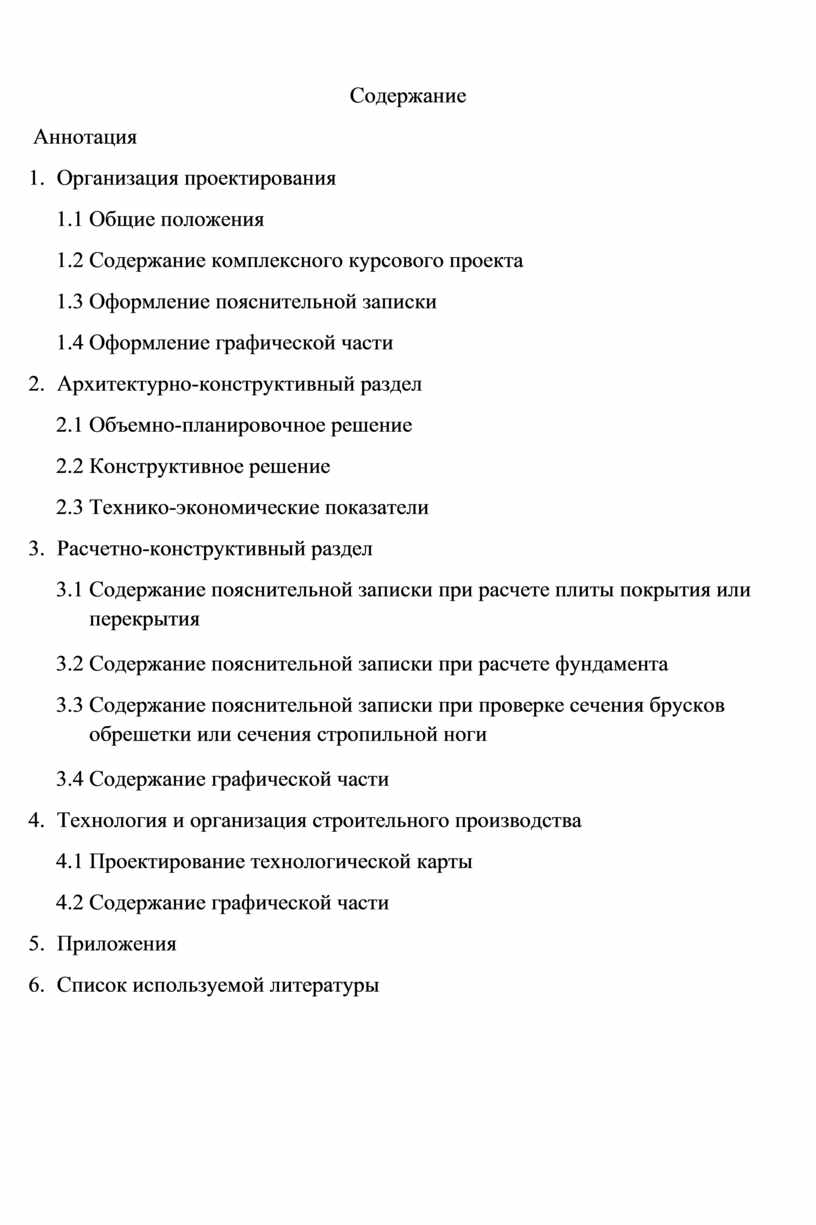

Содержание

      Аннотация

1.     Организация проектирования

1.1   Общие положения

1.2   Содержание комплексного курсового проекта

1.3   Оформление пояснительной записки

1.4   Оформление графической части

2.     Архитектурно-конструктивный раздел

2.1   Объемно-планировочное решение

2.2   Конструктивное решение

2.3   Технико-экономические показатели

3.     Расчетно-конструктивный раздел

3.1   Содержание пояснительной записки при расчете плиты покрытия или перекрытия

3.2   Содержание пояснительной записки при расчете фундамента

3.3   Содержание пояснительной записки при проверке сечения брусков обрешетки или сечения стропильной ноги

3.4   Содержание графической части

4.     Технология и организация строительного производства

4.1   Проектирование технологической карты

4.2   Содержание графической части

5.     Приложения

6.     Список используемой литературы

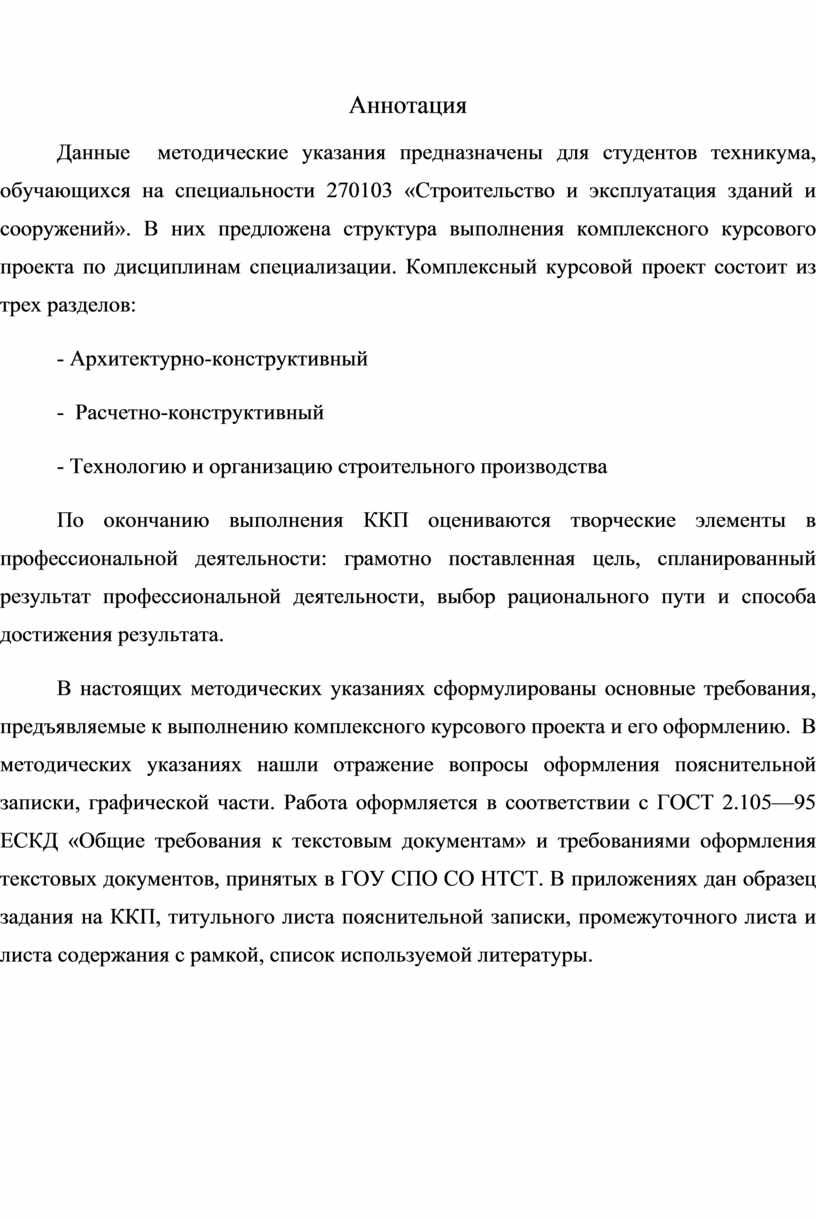

Аннотация

Данные  методические указания предназначены для студентов техникума, обучающихся на специальности 270103 «Строительство и эксплуатация зданий и сооружений». В них предложена структура выполнения комплексного курсового проекта по дисциплинам специализации. Комплексный курсовой проект состоит из трех разделов:

- Архитектурно-конструктивный

-  Расчетно-конструктивный

- Технологию и организацию строительного производства

По окончанию выполнения ККП оцениваются творческие элементы в профессиональной деятельности: грамотно поставленная цель, спланированный результат профессиональной деятельности, выбор рационального пути и способа достижения результата.

В настоящих методических указаниях сформулированы основные требования, предъявляемые к выполнению комплексного курсового проекта и его оформлению.  В методических указаниях нашли отражение вопросы оформления пояснительной записки, графической части. Работа оформляется в соответствии с ГОСТ 2.105—95 ЕСКД «Общие требования к текстовым документам» и требованиями оформления текстовых документов, принятых в ГОУ СПО СО НТСТ. В приложениях дан образец задания на ККП, титульного листа пояснительной записки, промежуточного листа и листа содержания с рамкой, список используемой литературы.

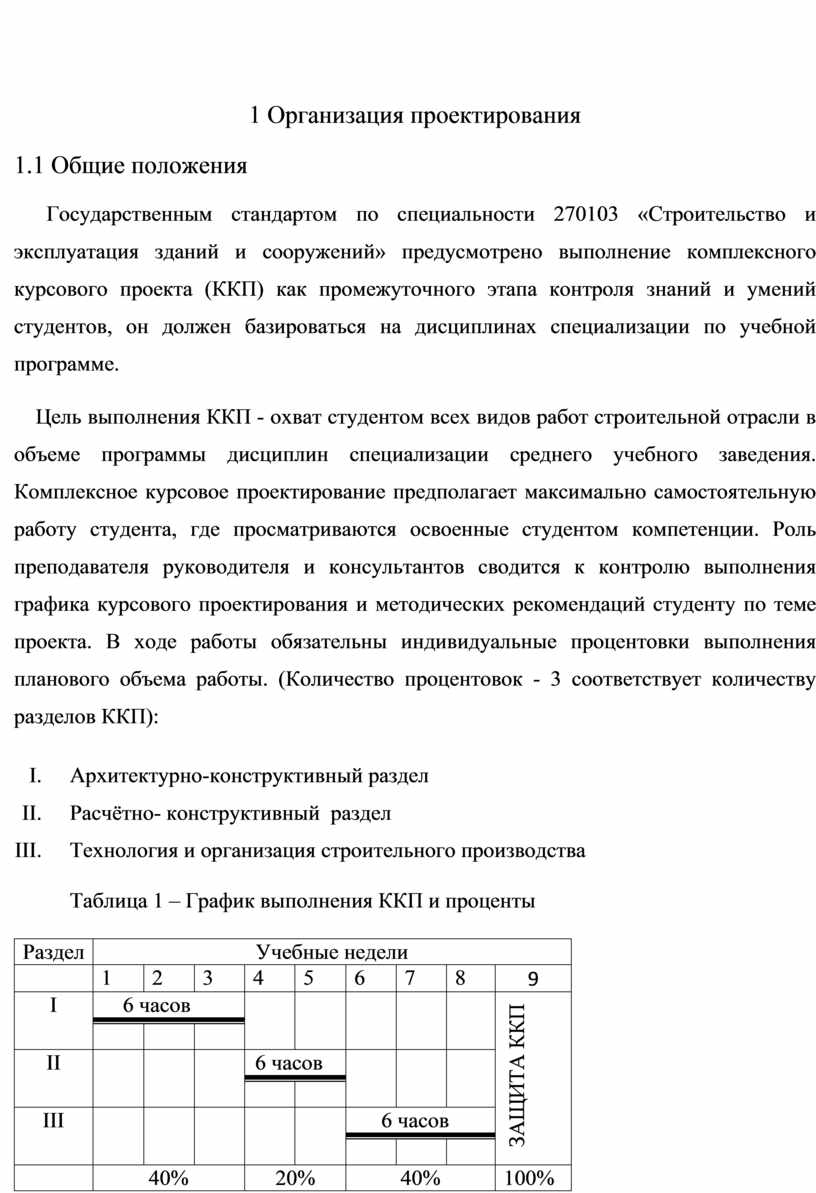

1 Организация проектирования

1.1 Общие положения

      Государственным стандартом по специальности 270103 «Строительство и эксплуатация зданий и сооружений» предусмотрено выполнение комплексного курсового проекта (ККП) как промежуточного этапа контроля знаний и умений студентов, он должен базироваться на дисциплинах специализации по учебной программе.

    Цель выполнения ККП - охват студентом всех видов работ строительной отрасли в объеме программы дисциплин специализации среднего учебного заведения. Комплексное курсовое проектирование предполагает максимально самостоятельную работу студента, где просматриваются освоенные студентом компетенции. Роль преподавателя­ руководителя и консультантов сводится к контролю выполнения графика курсового проектирования и методических рекомендаций студенту по теме проекта. В ходе работы обязательны индивидуальные процентовки выполнения планового объема работы. (Количество процентовок - 3 ­соответствует количеству разделов ККП):

       I.            Архитектурно-конструктивный раздел

    II.            Расчётно- конструктивный  раздел

 III.            Технология и организация строительного производства

Таблица 1 – График выполнения ККП и проценты

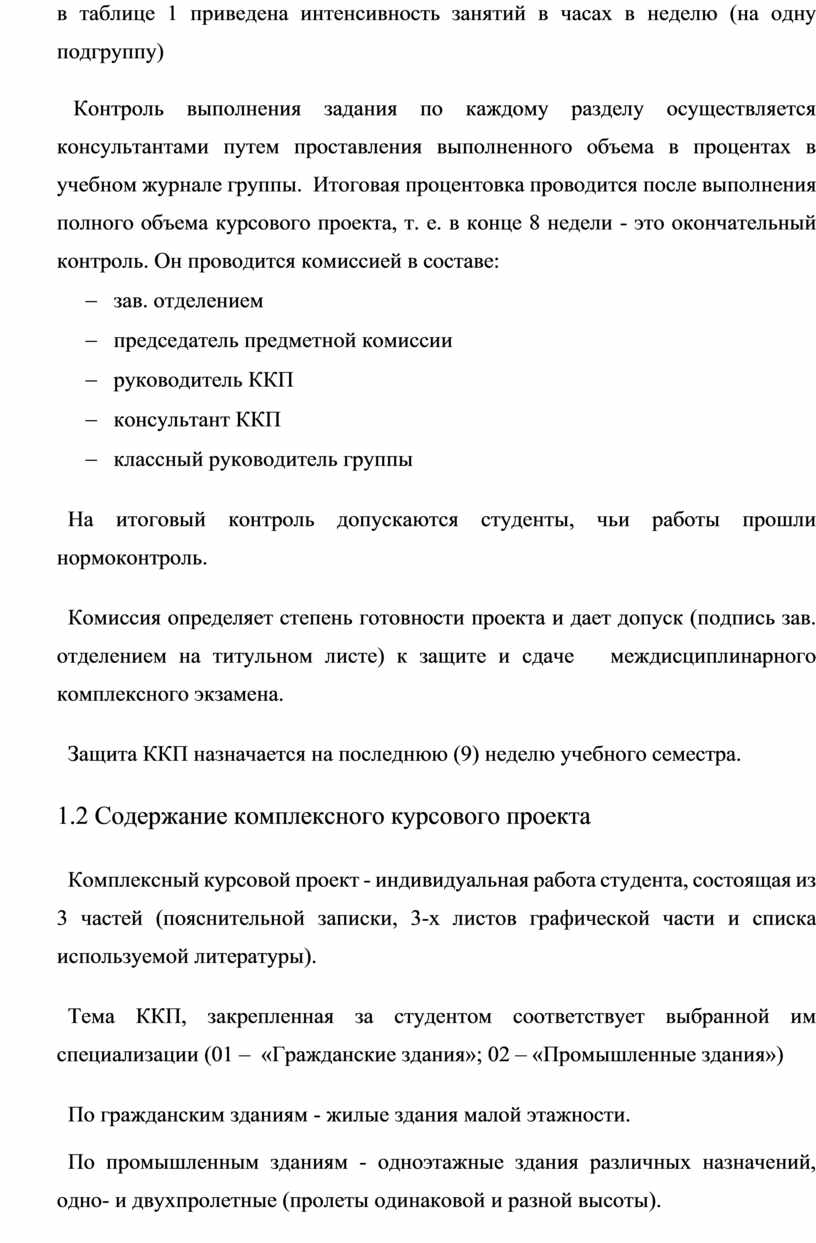

в таблице 1 приведена интенсивность занятий в часах в неделю (на одну подгруппу)

   Контроль выполнения задания по каждому разделу осуществляется консультантами путем проставления выполненного объема в процентах в учебном журнале группы.  Итоговая процентовка проводится после выполнения полного объема курсового проекта, т. е. в конце 8 недели - это окончательный контроль. Он проводится комиссией в составе:

-      зав. отделением

-      председатель предметной комиссии

-      руководитель ККП

-      консультант ККП

-      классный руководитель группы

  На итоговый контроль допускаются студенты, чьи работы прошли нормоконтроль.

  Комиссия определяет степень готовности проекта и дает допуск (подпись зав. отделением на титульном листе) к защите и сдаче   междисциплинарного комплексного экзамена.

  Защита ККП назначается на последнюю (9) неделю учебного семестра.

1.2 Содержание комплексного курсового проекта

  Комплексный курсовой проект - индивидуальная работа студента, состоящая из 3 частей (пояснительной записки, 3-х листов графической части и списка используемой литературы).

  Тема ККП, закрепленная за студентом соответствует выбранной им специализации (01 –  «Гражданские здания»; 02 – «Промышленные здания»)

  По гражданским зданиям - жилые здания малой этажности.

  По промышленным зданиям - одноэтажные здания различных назначений, одно- и двухпролетные (пролеты одинаковой и разной высоты).

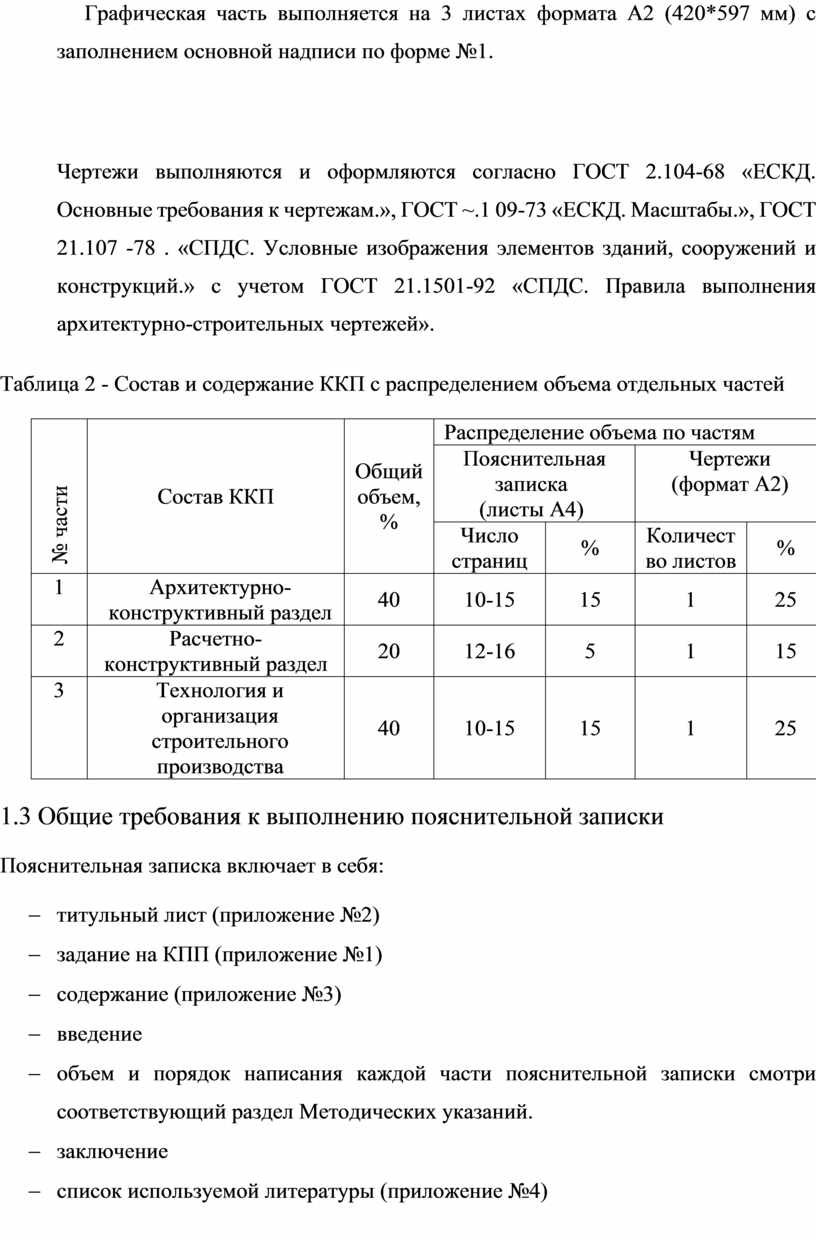

     Графическая часть выполняется на 3 листах формата А2 (420*597 мм) с заполнением основной надписи по форме №1.

Чертежи выполняются и оформляются согласно ГОСТ 2.104-68 «ЕСКД. Основные требования к чертежам.», ГОСТ ~.1 09-73 «ЕСКД. Масштабы.», ГОСТ 21.107 -78 . «СПДС. Условные изображения элементов зданий, сооружений и конструкций.» с учетом ГОСТ 21.1501-92 «СПДС. Правила выполнения архитектурно-строительных чертежей».

Таблица 2 - Состав и содержание ККП с распределением объема отдельных частей

1.3 Общие требования к выполнению пояснительной записки

Пояснительная записка включает в себя:

-       титульный лист (приложение №2)

-       задание на КПП (приложение №1)

-       содержание (приложение №3)

-       введение

-       объем и порядок написания каждой части пояснительной записки смотри соответствующий раздел Методических указаний.

-       заключение

-       список используемой литературы (приложение №4)

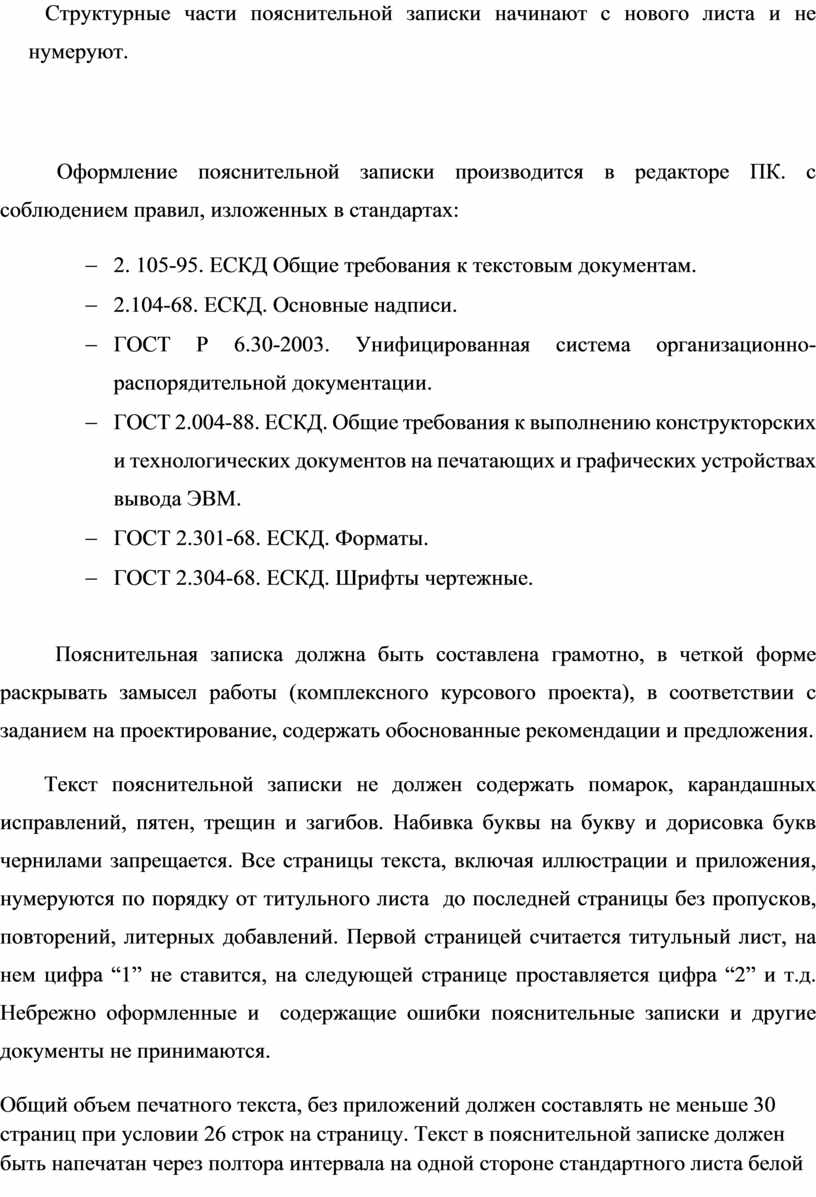

   Структурные части пояснительной записки начинают с нового листа и не нумеруют.

Оформление пояснительной записки производится в редакторе ПК. с соблюдением правил, изложенных в стандартах:

-       2. 105-95. ЕСКД Общие требования к текстовым документам.

-       2.104-68. ЕСКД. Основные надписи.

-       ГОСТ Р 6.30-2003. Унифицированная система организационно-распорядительной документации.

-       ГОСТ 2.004-88. ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ.

-       ГОСТ 2.301-68. ЕСКД. Форматы.

-       ГОСТ 2.304-68. ЕСКД. Шрифты чертежные.

          Пояснительная записка должна быть составлена грамотно, в четкой форме раскрывать замысел работы (комплексного курсового проекта), в соответствии с заданием на проектирование, содержать обоснованные рекомендации и предложения.

        Текст пояснительной записки не должен содержать помарок, карандашных исправлений, пятен, трещин и загибов. Набивка буквы на букву и дорисовка букв чернилами запрещается. Все страницы текста, включая иллюстрации и приложения, нумеруются по порядку от титульного листа  до последней страницы без пропусков, повторений, литерных добавлений. Первой страницей считается титульный лист, на нем цифра “1” не ставится, на следующей странице проставляется цифра “2” и т.д. Небрежно оформленные и  содержащие ошибки пояснительные записки и другие документы не принимаются.

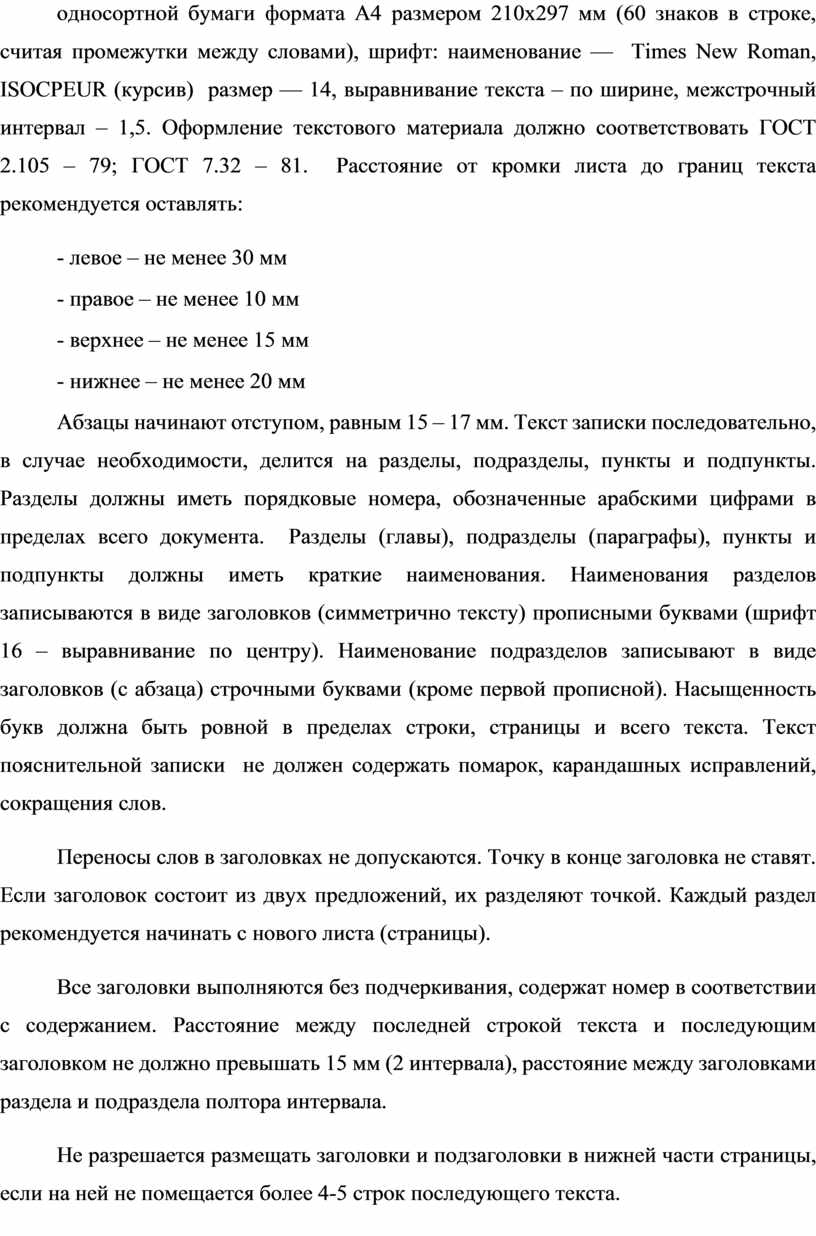

Общий объем печатного текста, без приложений должен составлять не меньше 30 страниц при условии 26 строк на страницу. Текст в пояснительной записке должен быть напечатан через полтора интервала на одной стороне стандартного листа белой односортной бумаги формата А4 размером 210х297 мм (60 знаков в строке, считая промежутки между словами), шрифт: наименование —  Times New Roman, ISOCPEUR (курсив)  размер — 14, выравнивание текста – по ширине, межстрочный интервал – 1,5. Оформление текстового материала должно соответствовать ГОСТ 2.105 – 79; ГОСТ 7.32 – 81.  Расстояние от кромки листа до границ текста рекомендуется оставлять:

- левое – не менее 30 мм

- правое – не менее 10 мм

- верхнее – не менее 15 мм

- нижнее – не менее 20 мм

Абзацы начинают отступом, равным 15 – 17 мм. Текст записки последовательно, в случае необходимости, делится на разделы, подразделы, пункты и подпункты. Разделы должны иметь порядковые номера, обозначенные арабскими цифрами в пределах всего документа.  Разделы (главы), подразделы (параграфы), пункты и подпункты должны иметь краткие наименования. Наименования разделов записываются в виде заголовков (симметрично тексту) прописными буквами (шрифт 16 – выравнивание по центру). Наименование подразделов записывают в виде заголовков (с абзаца) строчными буквами (кроме первой прописной). Насыщенность букв должна быть ровной в пределах строки, страницы и всего текста. Текст пояснительной записки  не должен содержать помарок, карандашных исправлений, сокращения слов.

Переносы слов в заголовках не допускаются. Точку в конце заголовка не ставят. Если заголовок состоит из двух предложений, их разделяют точкой. Каждый раздел рекомендуется начинать с нового листа (страницы).

Все заголовки выполняются без подчеркивания, содержат номер в соответствии с содержанием. Расстояние между последней строкой текста и последующим заголовком не должно превышать 15 мм (2 интервала), расстояние между заголовками раздела и подраздела полтора интервала.

Не разрешается размещать заголовки и подзаголовки в нижней части страницы, если на ней не помещается более 4-5 строк последующего текста.

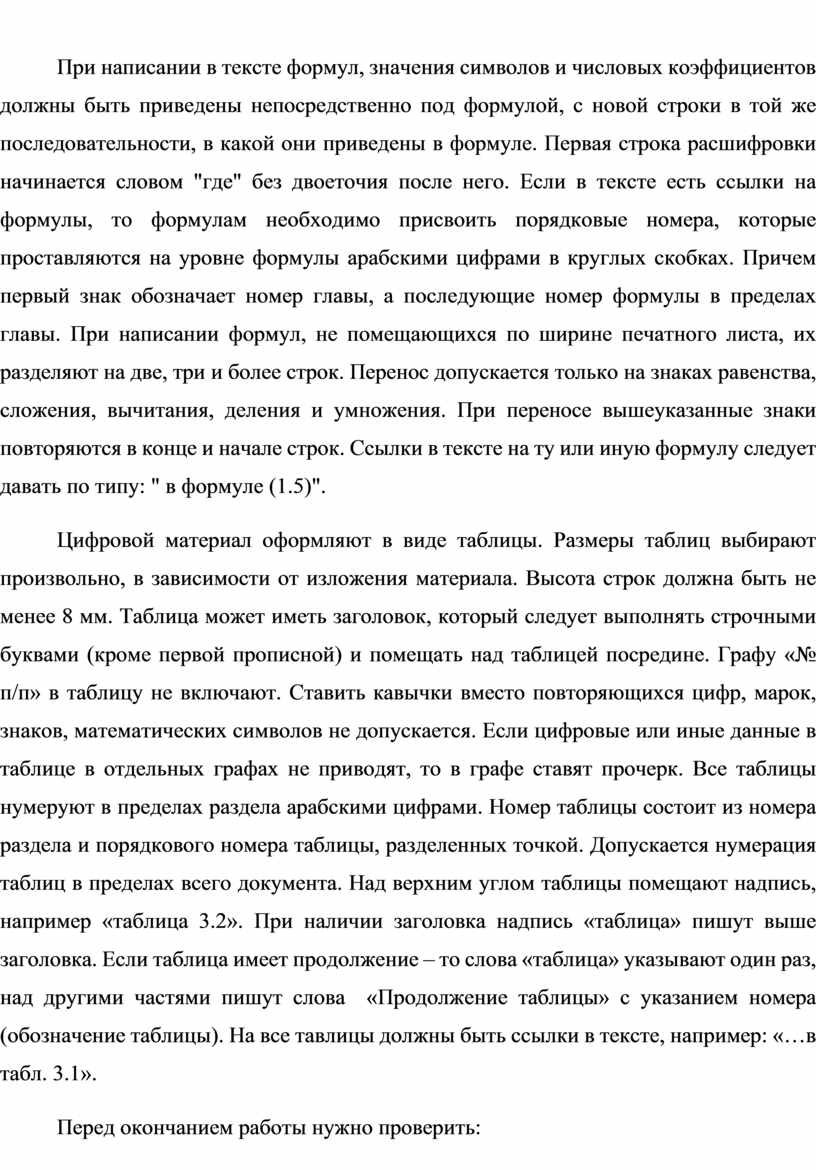

При написании в тексте формул, значения символов и числовых коэффициентов должны быть приведены непосредственно под формулой, с новой строки в той же последовательности, в какой они приведены в формуле. Первая строка расшифровки начинается словом "где" без двоеточия после него. Если в тексте есть ссылки на формулы, то формулам необходимо присвоить порядковые номера, которые проставляются на уровне формулы арабскими цифрами в круглых скобках. Причем первый знак обозначает номер главы, а последующие номер формулы в пределах главы. При написании формул, не помещающихся по ширине печатного листа, их разделяют на две, три и более строк. Перенос допускается только на знаках равенства, сложения, вычитания, деления и умножения. При переносе вышеуказанные знаки повторяются в конце и начале строк. Ссылки в тексте на ту или иную формулу следует давать по типу: " в формуле (1.5)".

Цифровой материал оформляют в виде таблицы. Размеры таблиц выбирают произвольно, в зависимости от изложения материала. Высота строк должна быть не менее 8 мм. Таблица может иметь заголовок, который следует выполнять строчными буквами (кроме первой прописной) и помещать над таблицей посредине. Графу «№ п/п» в таблицу не включают. Ставить кавычки вместо повторяющихся цифр, марок, знаков, математических символов не допускается. Если цифровые или иные данные в таблице в отдельных графах не приводят, то в графе ставят прочерк. Все таблицы нумеруют в пределах раздела арабскими цифрами. Номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой. Допускается нумерация таблиц в пределах всего документа. Над верхним углом таблицы помещают надпись, например «таблица 3.2». При наличии заголовка надпись «таблица» пишут выше заголовка. Если таблица имеет продолжение – то слова «таблица» указывают один раз, над другими частями пишут слова  «Продолжение таблицы» с указанием номера (обозначение таблицы). На все тавлицы должны быть ссылки в тексте, например: «…в табл. 3.1».

Перед окончанием работы нужно проверить:

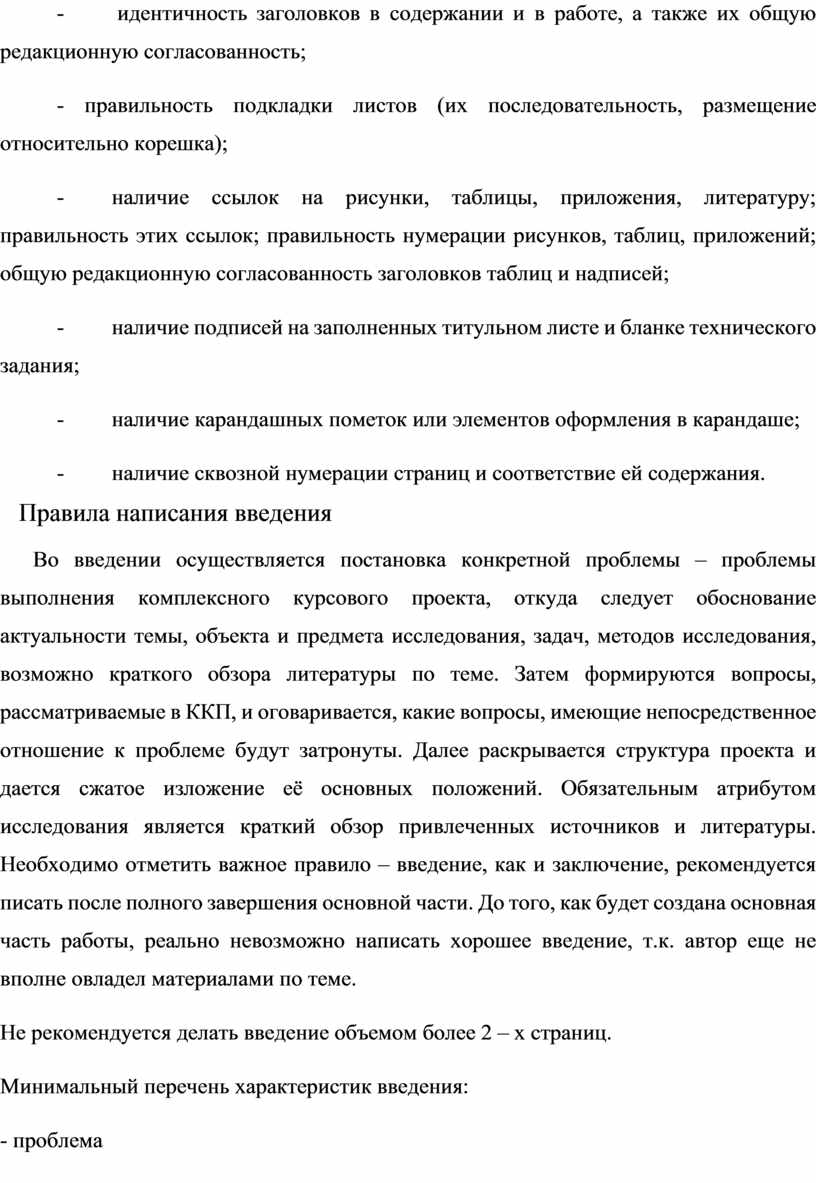

-        идентичность заголовков в содержании и в работе, а также их общую редакционную согласованность;

- правильность подкладки листов (их последовательность, размещение относительно корешка);

-        наличие ссылок на рисунки, таблицы, приложения, литературу; правильность этих ссылок; правильность нумерации рисунков, таблиц, приложений; общую редакционную согласованность заголовков таблиц и надписей;

-        наличие подписей на заполненных титульном листе и бланке технического задания;

-        наличие карандашных пометок или элементов оформления в карандаше;

-                    наличие сквозной нумерации страниц и соответствие ей содержания.

1.4   Правила написания введения

      Во введении осуществляется постановка конкретной проблемы – проблемы выполнения комплексного курсового проекта, откуда следует обоснование актуальности темы, объекта и предмета исследования, задач, методов исследования, возможно краткого обзора литературы по теме. Затем формируются вопросы, рассматриваемые в ККП, и оговаривается, какие вопросы, имеющие непосредственное отношение к проблеме будут затронуты. Далее раскрывается структура проекта и дается сжатое изложение её основных положений. Обязательным атрибутом  исследования является краткий обзор привлеченных источников и литературы. Необходимо отметить важное правило – введение, как и заключение, рекомендуется писать после полного завершения основной части. До того, как будет создана основная часть работы, реально невозможно написать хорошее введение, т.к. автор еще не вполне овладел материалами по теме.

Не рекомендуется делать введение объемом более 2 – х страниц.

Минимальный перечень характеристик введения:

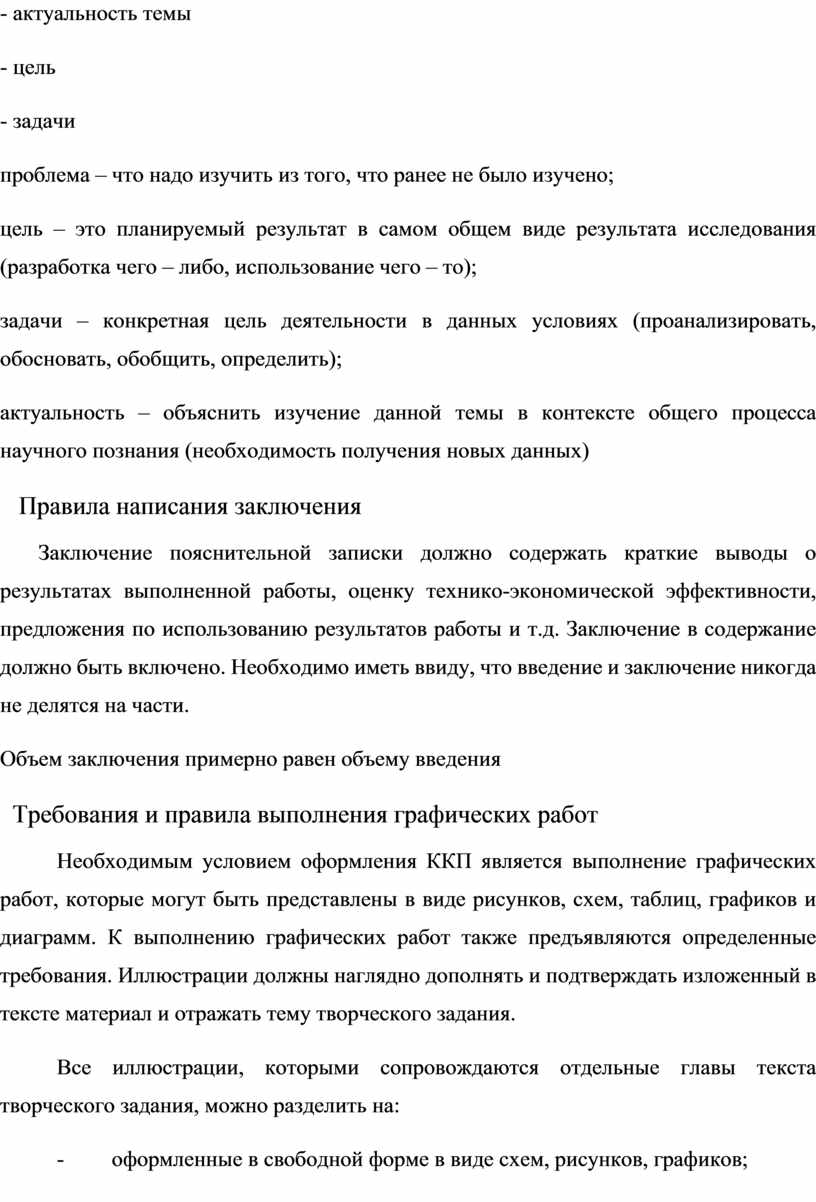

- проблема

- актуальность темы

- цель

- задачи

проблема – что надо изучить из того, что ранее не было изучено;

цель – это планируемый результат в самом общем виде результата исследования (разработка чего – либо, использование чего – то);

задачи – конкретная цель деятельности в данных условиях (проанализировать, обосновать, обобщить, определить);

актуальность – объяснить изучение данной темы в контексте общего процесса научного познания (необходимость получения новых данных)

1.5   Правила написания заключения

       Заключение пояснительной записки должно содержать краткие выводы о результатах выполненной работы, оценку технико-экономической эффективности, предложения по использованию результатов работы и т.д. Заключение в содержание должно быть включено. Необходимо иметь ввиду, что введение и заключение никогда не делятся на части.

Объем заключения примерно равен объему введения

1.6  Требования и правила выполнения графических работ

Необходимым условием оформления ККП является выполнение графических работ, которые могут быть представлены в виде рисунков, схем, таблиц, графиков и диаграмм. К выполнению графических работ также предъявляются определенные требования. Иллюстрации должны наглядно дополнять и подтверждать изложенный в тексте материал и отражать тему творческого задания.

Все иллюстрации, которыми сопровождаются отдельные главы текста творческого задания, можно разделить на:

-        оформленные в свободной форме в виде схем, рисунков, графиков;

-        представленные в виде таблиц.

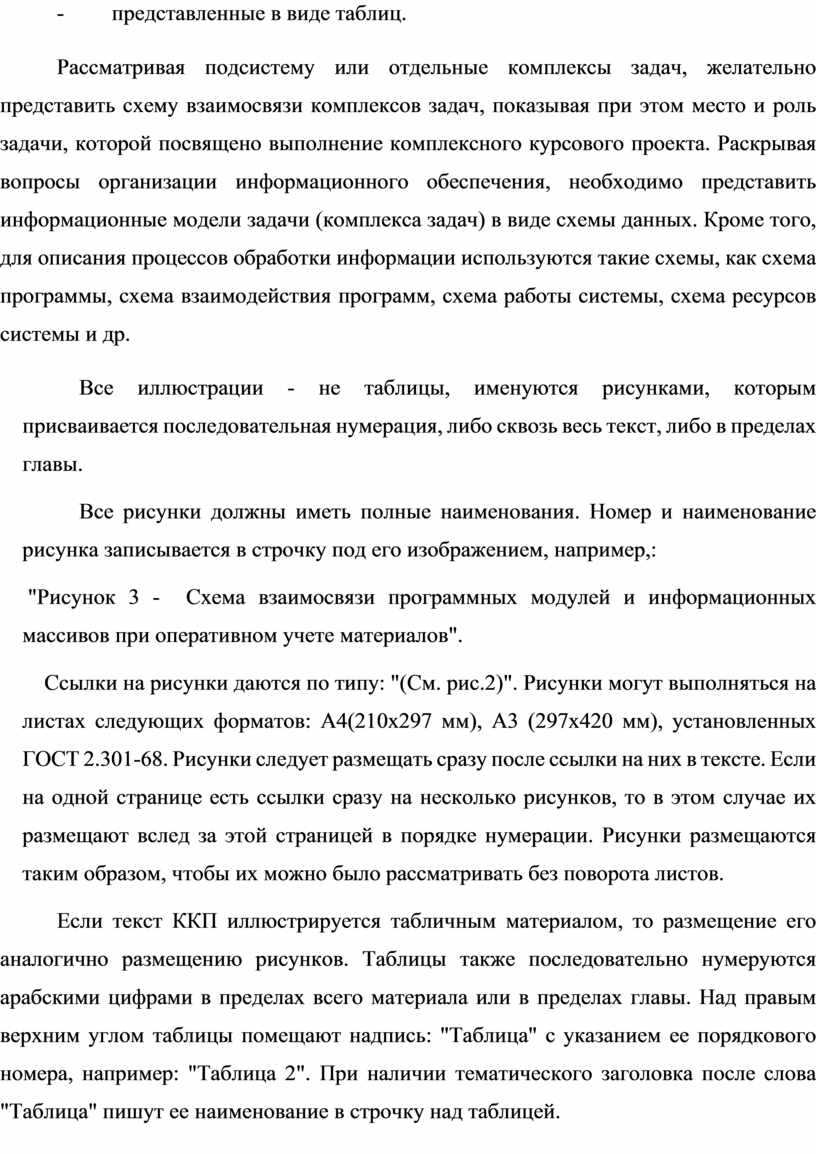

Рассматривая подсистему или отдельные комплексы задач, желательно представить схему взаимосвязи комплексов задач, показывая при этом место и роль задачи, которой посвящено выполнение комплексного курсового проекта. Раскрывая вопросы организации информационного обеспечения, необходимо представить информационные модели задачи (комплекса задач) в виде схемы данных. Кроме того, для описания процессов обработки информации используются такие схемы, как схема программы, схема взаимодействия программ, схема работы системы, схема ресурсов системы и др.

Все иллюстрации - не таблицы, именуются рисунками, которым присваивается последовательная нумерация, либо сквозь весь текст, либо в пределах главы.

Все рисунки должны иметь полные наименования. Номер и наименование рисунка записывается в строчку под его изображением, например,:

 "Рисунок 3 -  Схема взаимосвязи программных модулей и информационных массивов при оперативном учете материалов".

    Ссылки на рисунки даются по типу: "(См. рис.2)". Рисунки могут выполняться на листах следующих форматов: А4(210х297 мм), А3 (297х420 мм), установленных ГОСТ 2.301-68. Рисунки следует размещать сразу после ссылки на них в тексте. Если на одной странице есть ссылки сразу на несколько рисунков, то в этом случае их размещают вслед за этой страницей в порядке нумерации. Рисунки размещаются таким образом, чтобы их можно было рассматривать без поворота листов.

Если текст ККП иллюстрируется табличным материалом, то размещение его аналогично размещению рисунков. Таблицы также последовательно нумеруются арабскими цифрами в пределах всего материала или в пределах главы. Над правым верхним углом таблицы помещают надпись: "Таблица" с указанием ее порядкового номера, например: "Таблица 2". При наличии тематического заголовка после слова "Таблица" пишут ее наименование в строчку над таблицей.

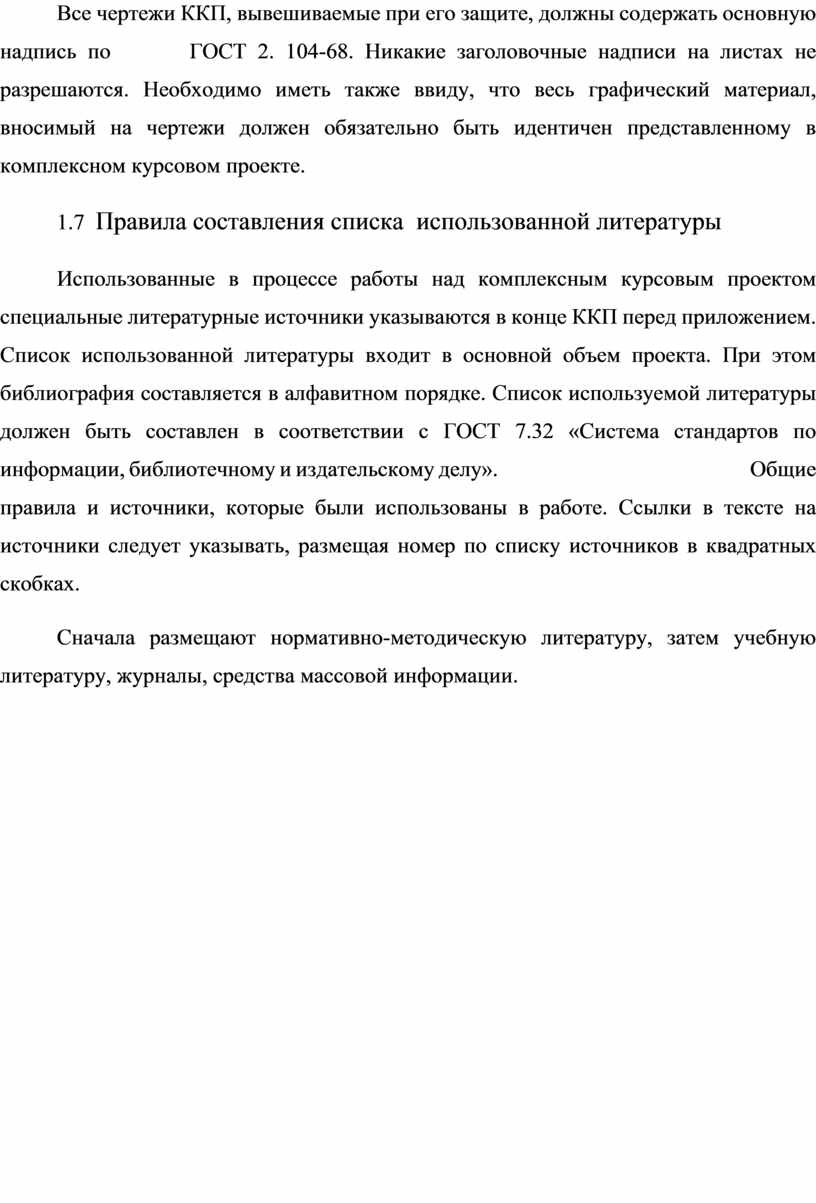

Все чертежи ККП, вывешиваемые при его защите, должны содержать основную надпись по       ГОСТ 2. 104-68. Никакие заголовочные надписи на листах не разрешаются. Необходимо иметь также ввиду, что весь графический материал, вносимый на чертежи должен обязательно быть идентичен представленному в комплексном курсовом проекте.

1.7  Правила составления списка  использованной литературы

Использованные в процессе работы над комплексным курсовым проектом специальные литературные источники указываются в конце ККП перед приложением. Список использованной литературы входит в основной объем проекта. При этом библиография составляется в алфавитном порядке. Список используемой литературы должен быть составлен в соответствии с ГОСТ 7.32 «Система стандартов по информации, библиотечному и издательскому делу».                                                            Общие правила и источники, которые были использованы в работе. Ссылки в тексте на источники следует указывать, размещая номер по списку источников в квадратных скобках.

Сначала размещают нормативно-методическую литературу, затем учебную литературу, журналы, средства массовой информации.

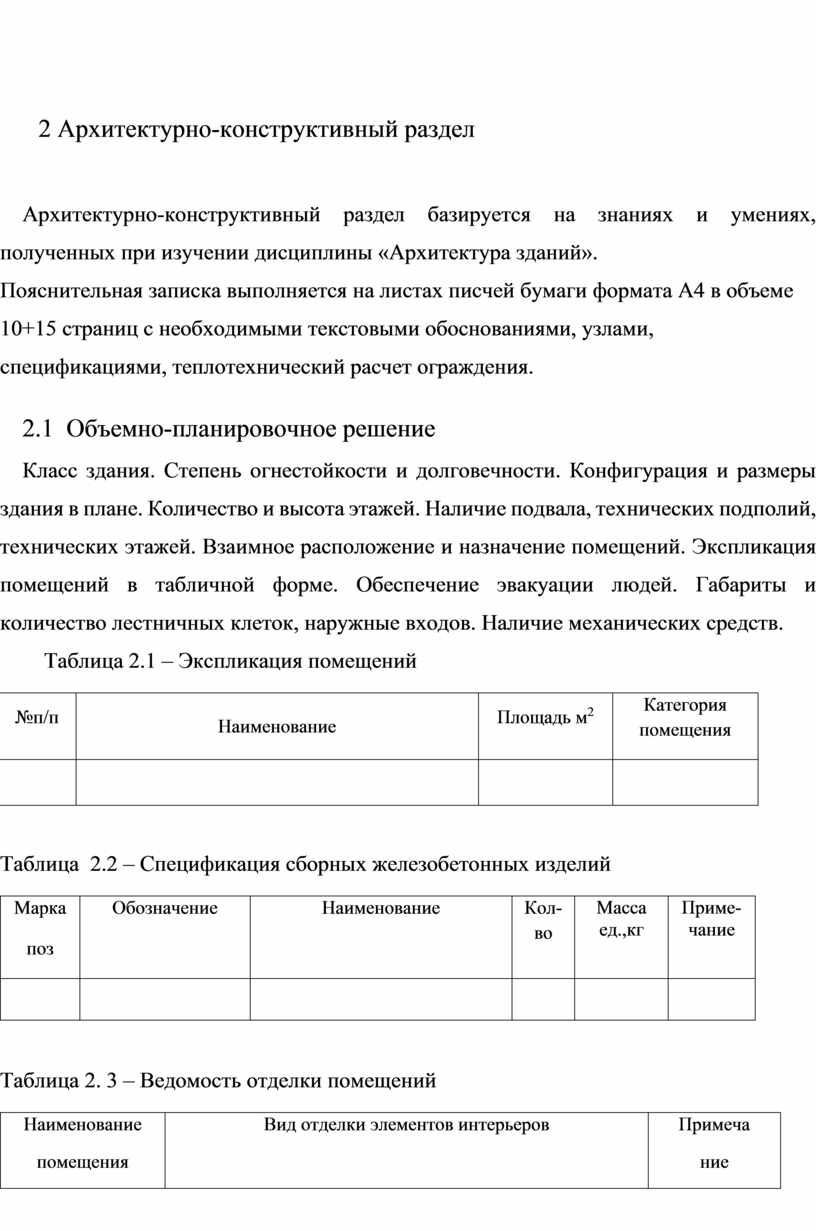

       2 Архитектурно-конструктивный раздел

Архитектурно-конструктивный раздел базируется на знаниях и умениях, полученных при изучении дисциплины «Архитектура зданий».

Пояснительная записка выполняется на листах писчей бумаги формата А4 в объеме 10+15 страниц с необходимыми текстовыми обоснованиями, узлами, спецификациями, теплотехнический расчет ограждения.

2.1  Объемно-планировочное решение

Класс здания. Степень огнестойкости и долговечности. Конфигурация и размеры здания в плане. Количество и высота этажей. Наличие подвала, технических подполий, технических этажей. Взаимное расположение и назначение помещений. Экспликация помещений в табличной форме. Обеспечение эвакуации людей. Габариты и количество лестничных клеток, наружные входов. Наличие механических средств.

        Таблица 2.1 – Экспликация помещений

Таблица  2.2 – Спецификация сборных железобетонных изделий

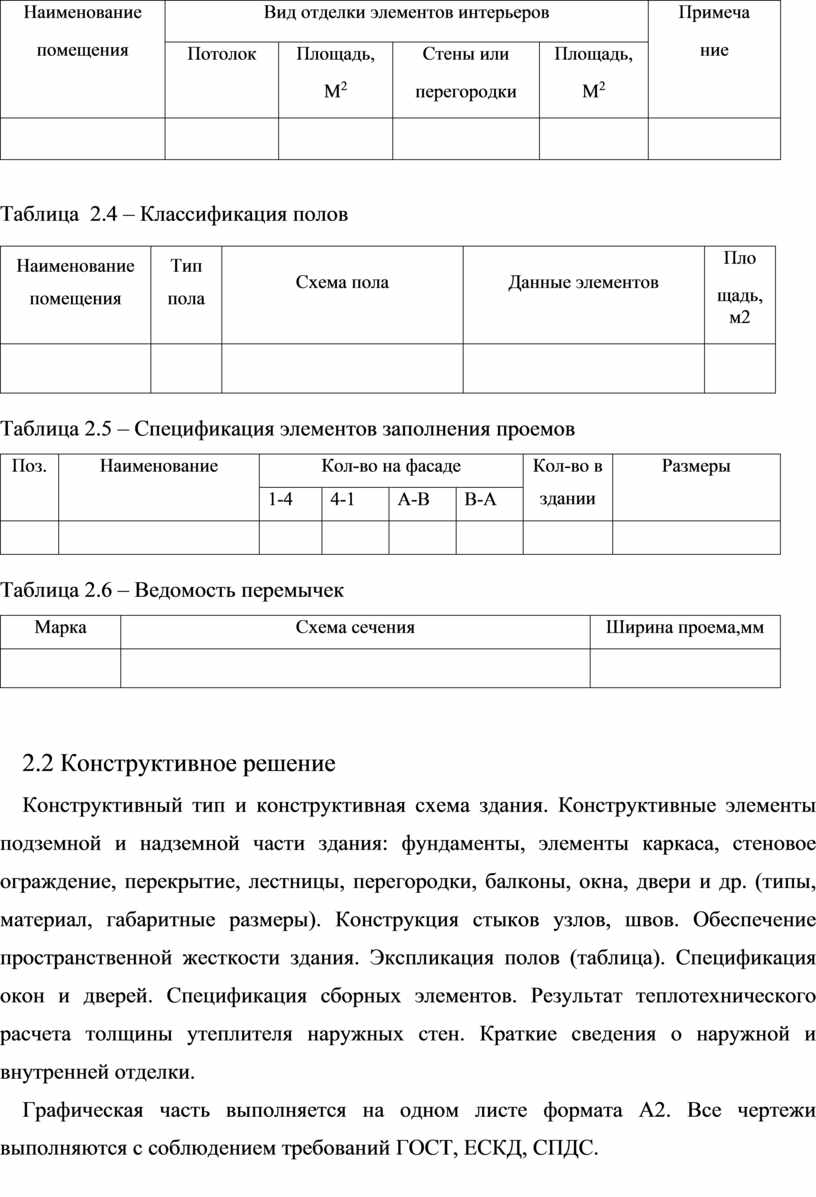

Таблица 2. 3 – Ведомость отделки помещений

Таблица  2.4 – Классификация полов

Таблица 2.5 – Спецификация элементов заполнения проемов

Таблица 2.6 – Ведомость перемычек

2.2 Конструктивное решение

Конструктивный тип и конструктивная схема здания. Конструктивные элементы подземной и надземной части здания: фундаменты, элементы каркаса, стеновое ограждение, перекрытие, лестницы, перегородки, балконы, окна, двери и др. (типы, материал, габаритные размеры). Конструкция стыков узлов, швов. Обеспечение пространственной жесткости здания. Экспликация полов (таблица). Спецификация окон и дверей. Спецификация сборных элементов. Результат теплотехнического расчета толщины утеплителя наружных стен. Краткие сведения о наружной и внутренней отделки.

Графическая часть выполняется на одном листе формата А2. Все чертежи выполняются с соблюдением требований ГОСТ, ЕСКД, СПДС.

Содержание графической части:

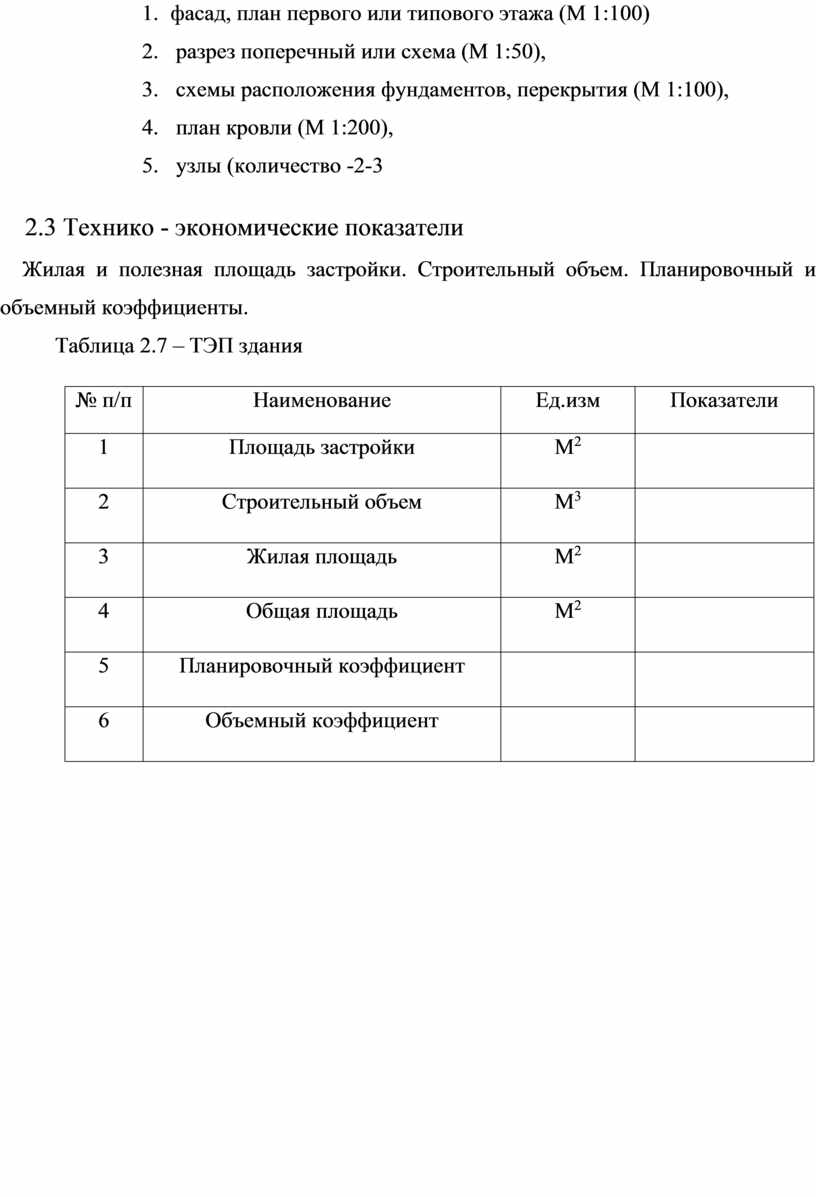

1.     фасад, план первого или типового этажа (М 1:100)

2.      разрез поперечный или схема (М 1:50),

3.      схемы расположения фундаментов, перекрытия (М 1:100),

4.      план кровли (М 1:200),

5.      узлы (количество -2-3

    2.3 Технико - экономические показатели

Жилая и полезная площадь застройки. Строительный объем. Планировочный и объемный коэффициенты.

          Таблица 2.7 – ТЭП здания

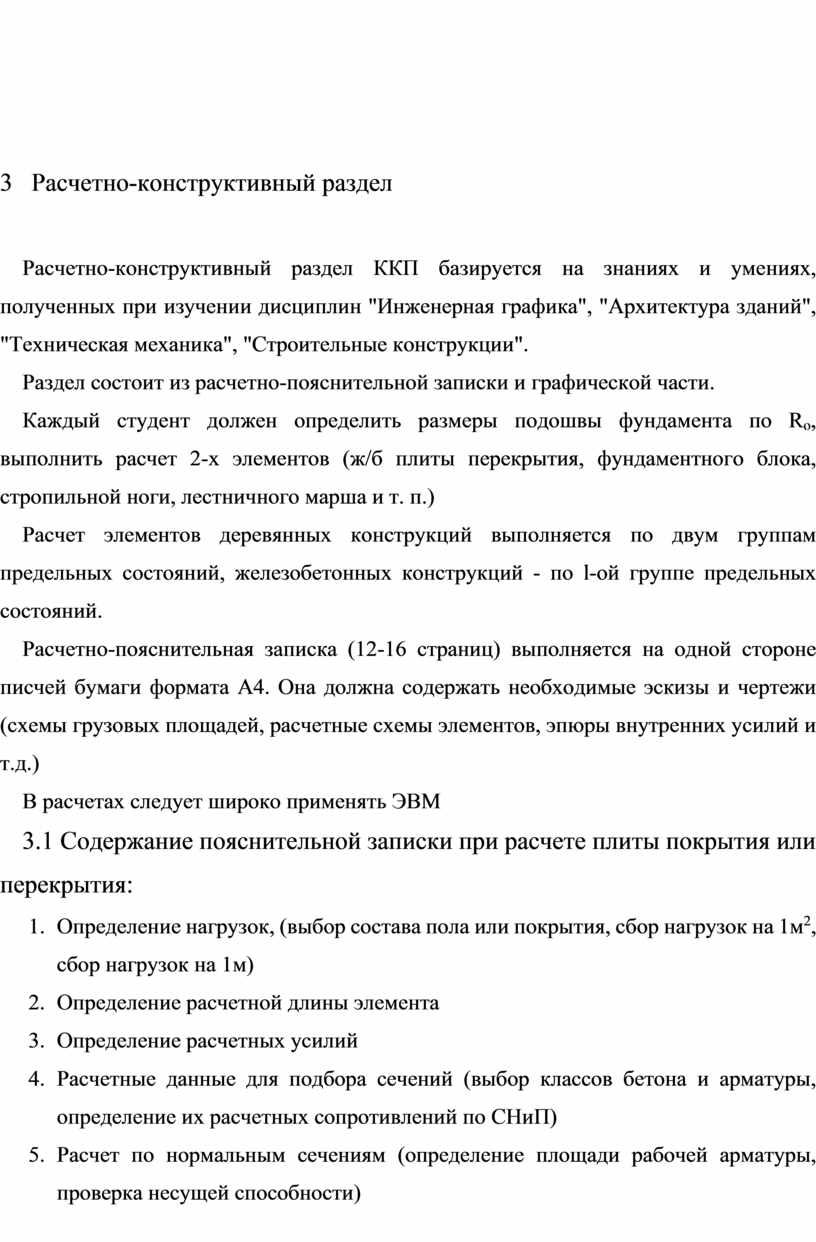

3   Расчетно-конструктивный раздел

Расчетно-конструктивный раздел ККП базируется на знаниях и умениях, полученных при изучении дисциплин "Инженерная графика", "Архитектура зданий", "Техническая механика", "Строительные конструкции".

Раздел состоит из расчетно-пояснительной записки и графической части.

Каждый студент должен определить размеры подошвы фундамента по R_o, выполнить расчет 2-х элементов (ж/б плиты перекрытия, фундаментного блока, стропильной ноги, лестничного марша и т. п.)

Расчет элементов деревянных конструкций выполняется по двум группам предельных состояний, железобетонных конструкций - по l-ой группе предельных состояний.

Расчетно-пояснительная записка (12-16 страниц) выполняется на одной стороне писчей бумаги формата А4. Она должна содержать необходимые эскизы и чертежи (схемы грузовых площадей, расчетные схемы элементов, эпюры внутренних усилий и т.д.)

В расчетах следует широко применять ЭВМ

3.1 Содержание пояснительной записки при расчете плиты покрытия или перекрытия:

1.     Определение нагрузок, (выбор состава пола или покрытия, сбор нагрузок на 1м², сбор нагрузок на 1м)

2.     Определение расчетной длины элемента

3.     Определение расчетных усилий

4.     Расчетные данные для подбора сечений (выбор классов бетона и арматуры, определение их расчетных сопротивлений по СНиП)

5.     Расчет по нормальным сечениям (определение площади рабочей арматуры, проверка несущей способности)

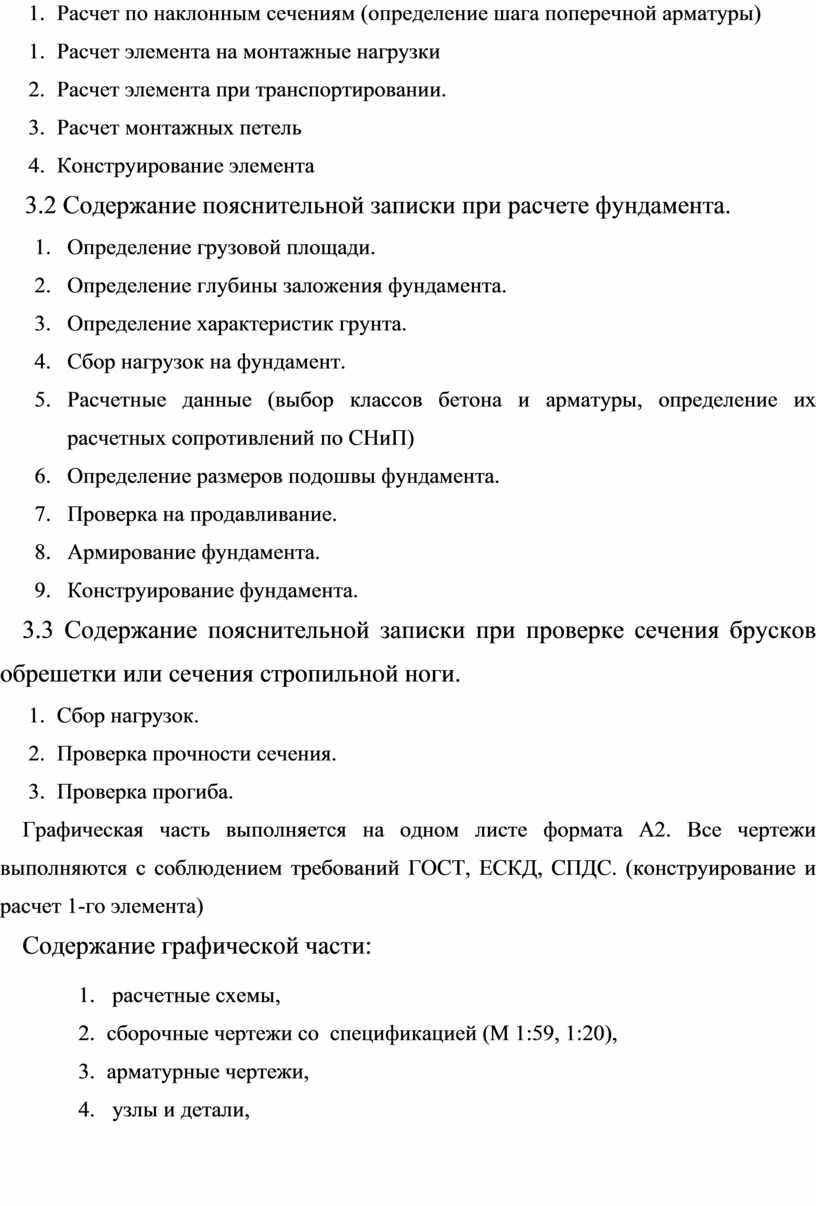

6.     Расчет по наклонным сечениям (определение шага поперечной арматуры)

1.     Расчет элемента на монтажные нагрузки

2.     Расчет элемента при транспортировании.

3.     Расчет монтажных петель

4.     Конструирование элемента

    3.2 Содержание пояснительной записки при расчете фундамента.

1.  Определение грузовой площади.

2.  Определение глубины заложения фундамента.

3.  Определение характеристик грунта.

4.  Сбор нагрузок на фундамент.

5.  Расчетные данные (выбор классов бетона и арматуры, определение их расчетных сопротивлений по СНиП)

6.  Определение размеров подошвы фундамента.

7.  Проверка на продавливание.

8.  Армирование фундамента.

9.  Конструирование фундамента.

3.3 Содержание пояснительной записки при проверке сечения брусков обрешетки или сечения стропильной ноги.

1.     Сбор нагрузок.

2.     Проверка прочности сечения.

3.     Проверка прогиба.

Графическая часть выполняется на одном листе формата А2. Все чертежи выполняются с соблюдением требований ГОСТ, ЕСКД, СПДС. (конструирование и расчет 1-го элемента)

Содержание графической части:

1.      расчетные схемы,

2.     сборочные чертежи со  спецификацией (М 1:59, 1:20),

3.     арматурные чертежи,

4.      узлы и детали,

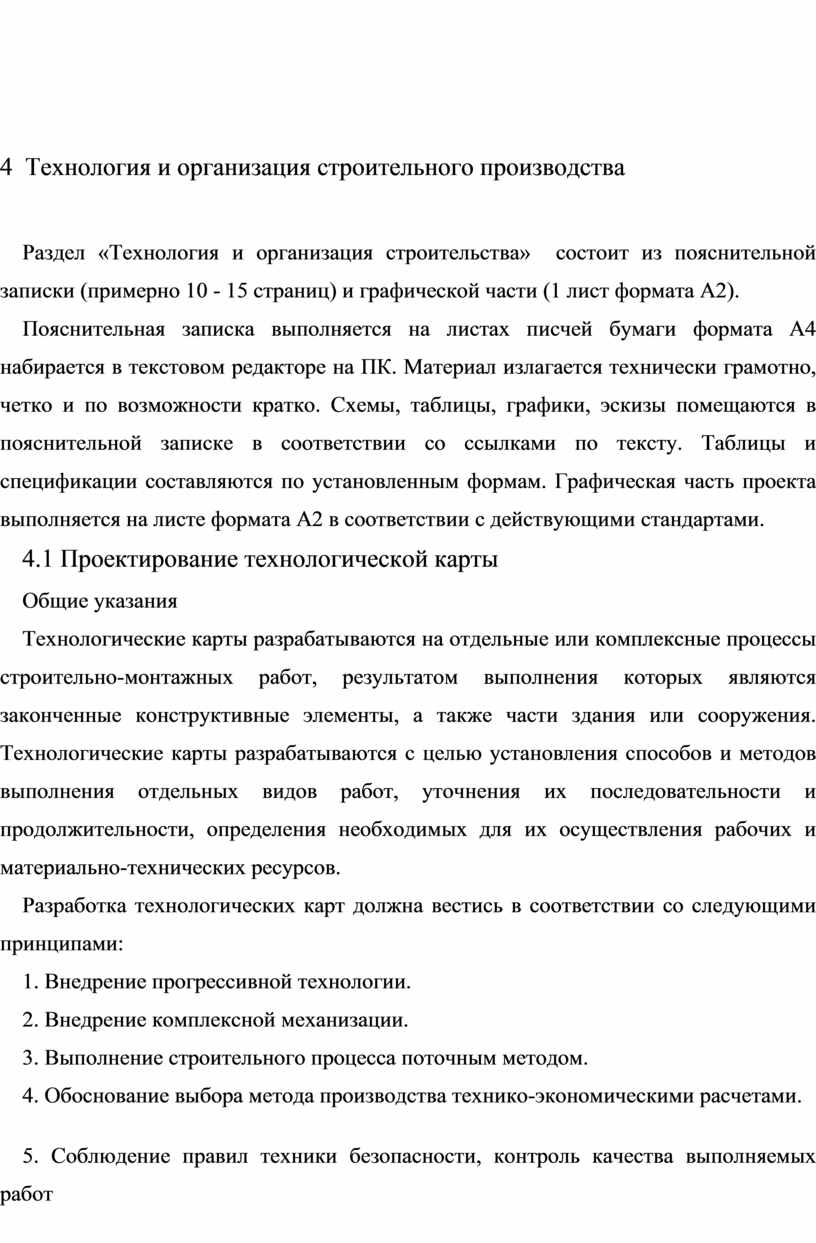

4  Технология и организация строительного производства

Раздел «Технология и организация строительства»  состоит из пояснительной записки (примерно 10 - 15 страниц) и графической части (1 лист формата А2).

Пояснительная записка выполняется на листах писчей бумаги формата А4 набирается в текстовом редакторе на ПК. Материал излагается технически грамотно, четко и по возможности кратко. Схемы, таблицы, графики, эскизы помещаются в пояснительной записке в соответствии со ссылками по тексту. Таблицы и спецификации составляются по установленным формам. Графическая часть проекта выполняется на листе формата А2 в соответствии с действующими стандартами.

4.1 Проектирование технологической карты

Общие указания

Технологические карты разрабатываются на отдельные или комплексные процессы строительно-монтажных работ, результатом выполнения которых являются законченные конструктивные элементы, а также части здания или сооружения. Технологические карты разрабатываются с целью установления способов и методов выполнения отдельных видов работ, уточнения их последовательности и продолжительности, определения необходимых для их осуществления рабочих и материально-технических ресурсов.

Разработка технологических карт должна вестись в соответствии со следующими принципами:

1. Внедрение прогрессивной технологии.

2. Внедрение комплексной механизации.

3. Выполнение строительного процесса поточным методом.

4. Обоснование выбора метода производства технико-экономическими расчетами.

5. Соблюдение правил техники безопасности, контроль качества выполняемых работ

Содержание технологических карт

Технологические карты состоят из четырех разделов:

                I.  Область применения.

             II.  Организация технологии строительного процесса.

          III.  Технико-экономические показатели.

          IV.  Материально-технические ресурсы.

Раздел 1 «Область применения» содержит характеристику конструктивных элементов или частей здания; номенклатуру работ охватываемую картой; характеристику условий производства работ, принятых в технологической карте.

Раздел II «Организация технологии строительного процесса»

1. Указания по подготовке объекта и требования предшествующих работ и строительных конструкций.

2. Подсчет объемов работ (объемы работ подсчитываются в единицах измерения, принятых в ЕНиР или ГЭСН. Подсчет объемов работ выполняется в табличной форме: на монтаж сборных железобетонных конструкций - по таблице 4.1, для других видов работ - по таблице 4.2.

Таблица 4.1 - Спецификация сборных железобетонных конструкций

      Таблица 4.2 - Ведомость подсчета объемов работ

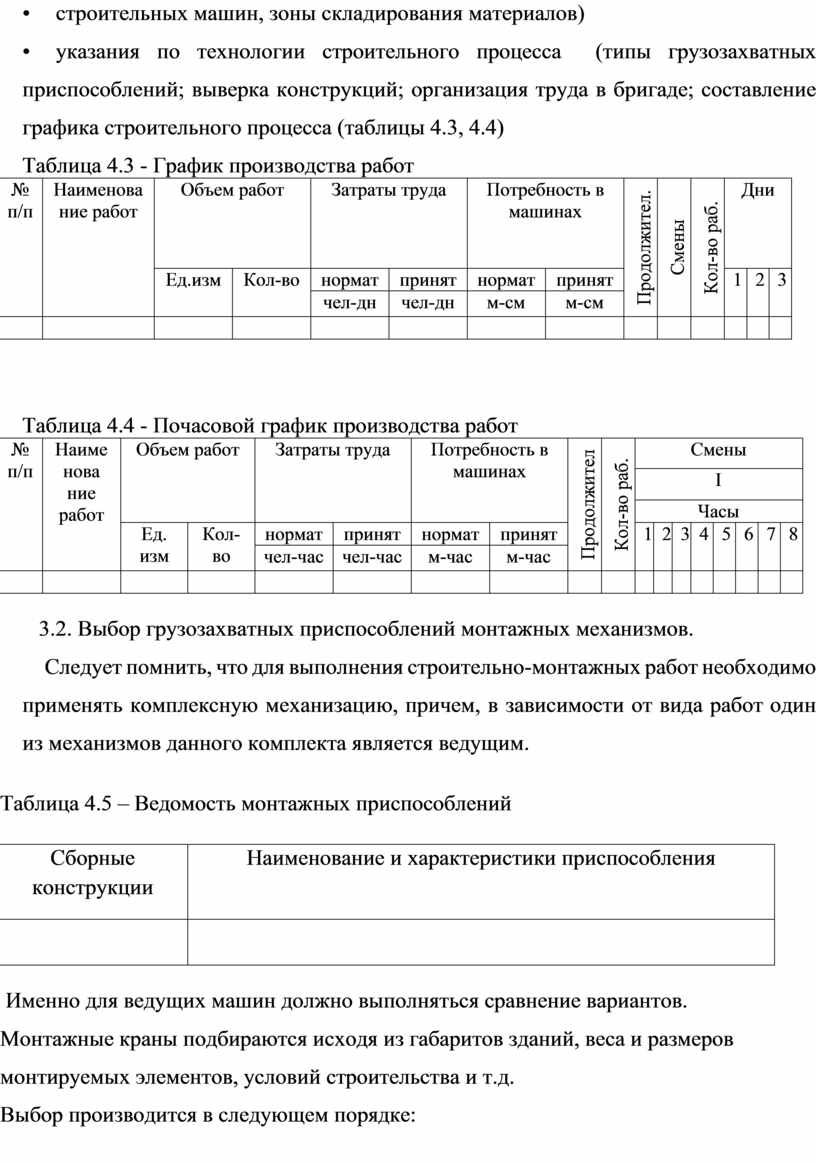

3. Методы и последовательность производства работ, выбор строительных машин и механизмов, и т.д.

3.1. Выбор методов производства работ.

Выбор методов производства работ включает

•           технологическую схему строительно-монтажного процесса (размещение строительных машин, зоны складирования материалов)

•           указания по технологии строительного процесса  (типы грузозахватных приспособлений; выверка конструкций; организация труда в бригаде; составление графика строительного процесса (таблицы 4.3, 4.4)

Таблица 4.3 - График производства работ

Таблица 4.4 - Почасовой график производства работ

   3.2. Выбор грузозахватных приспособлений монтажных механизмов.

Следует помнить, что для выполнения строительно-монтажных работ необходимо применять комплексную механизацию, причем, в зависимости от вида работ один из механизмов данного комплекта является ведущим.

Таблица 4.5 – Ведомость монтажных приспособлений

 Именно для ведущих машин должно выполняться сравнение вариантов.

Монтажные краны подбираются исходя из габаритов зданий, веса и размеров монтируемых элементов, условий строительства и т.д.

Выбор производится в следующем порядке:

• Определение типа крана (для многоэтажных зданий – башенные краны, для мало этажных - самоходные стреловые)

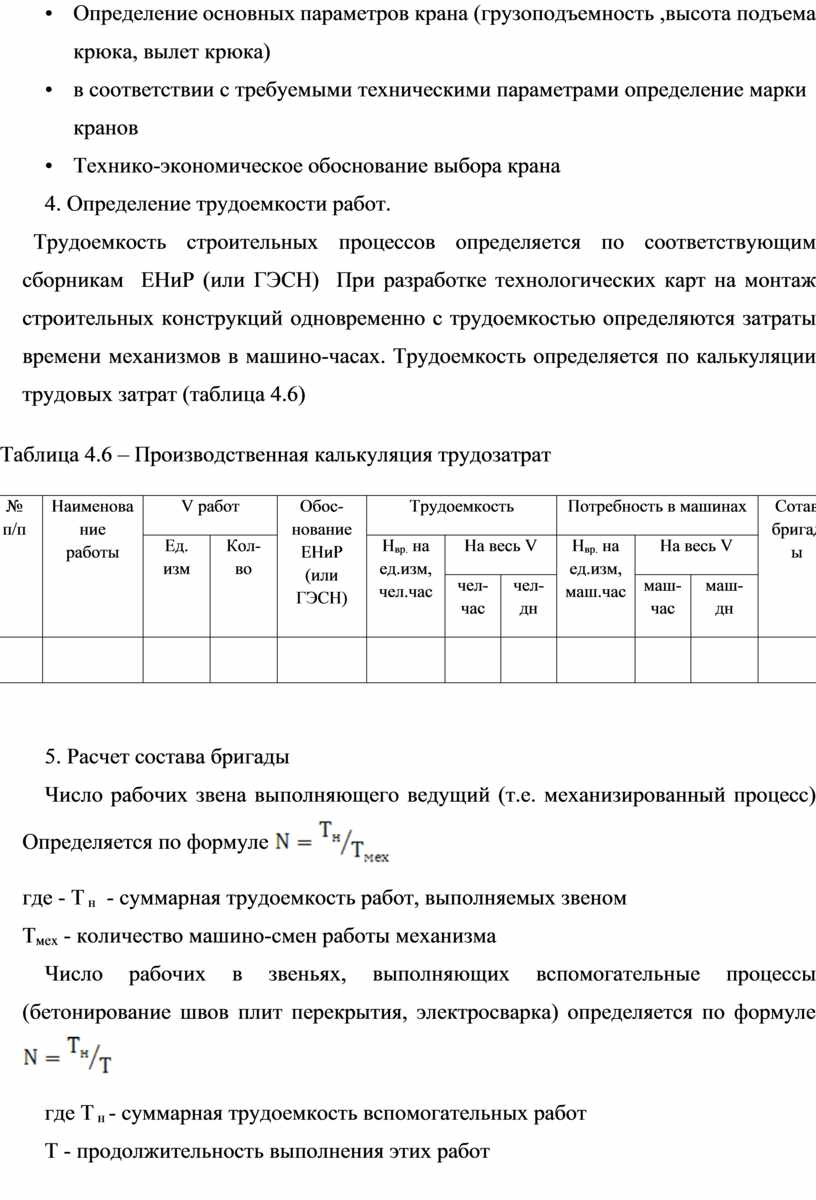

• Определение основных параметров крана (грузоподъемность ,высота подъема крюка, вылет крюка)

• в соответствии с требуемыми техническими параметрами определение марки кранов

• Технико-экономическое обоснование выбора крана

4. Определение трудоемкости работ.

  Трудоемкость строительных процессов определяется по соответствующим сборникам  ЕНиР (или ГЭСН)  При разработке технологических карт на монтаж строительных конструкций одновременно с трудоемкостью определяются затраты времени механизмов в машино-часах. Трудоемкость определяется по калькуляции трудовых затрат (таблица 4.6)

Таблица 4.6 – Производственная калькуляция трудозатрат

5. Расчет состава бригады

Число рабочих звена выполняющего ведущий (т.е. механизированный процесс) Определяется по формуле

где - Т _н  - суммарная трудоемкость работ, выполняемых звеном

Т_мех - количество машино-смен работы механизма

Число рабочих в звеньях, выполняющих вспомогательные процессы (бетонирование швов плит перекрытия, электросварка) определяется по формуле

где Т _н - суммарная трудоемкость вспомогательных работ

Т - продолжительность выполнения этих работ

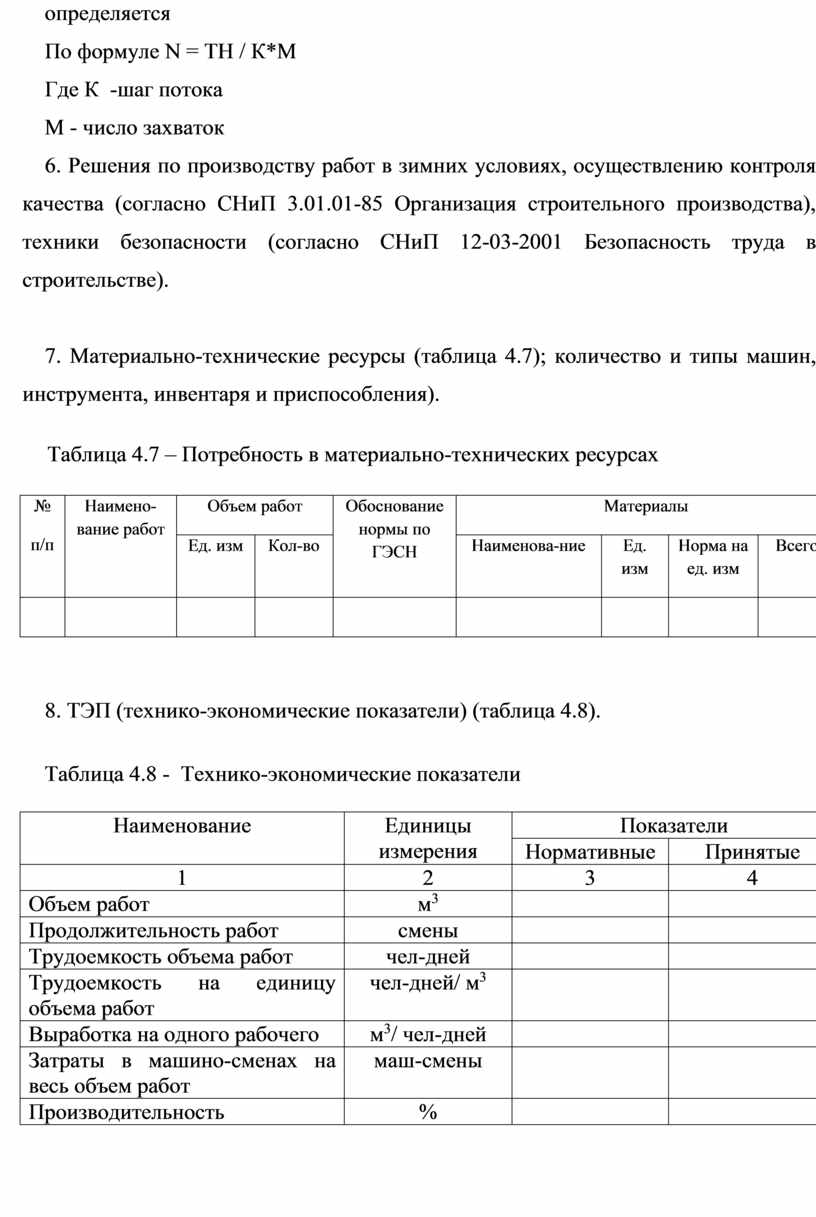

Число рабочих в звеньях, выполняющих работу поточным методом, определяется

По формуле N = ТН / К*М

Где К  -шаг потока

М - число захваток

6. Решения по производству работ в зимних условиях, осуществлению контроля качества (согласно СНиП 3.01.01-85 Организация строительного производства), техники безопасности (согласно СНиП 12-03-2001 Безопасность труда в строительстве).

7. Материально-технические ресурсы (таблица 4.7); количество и типы машин, инструмента, инвентаря и приспособления).

Таблица 4.7 – Потребность в материально-технических ресурсах

8. ТЭП (технико-экономические показатели) (таблица 4.8).

Таблица 4.8 -  Технико-экономические показатели

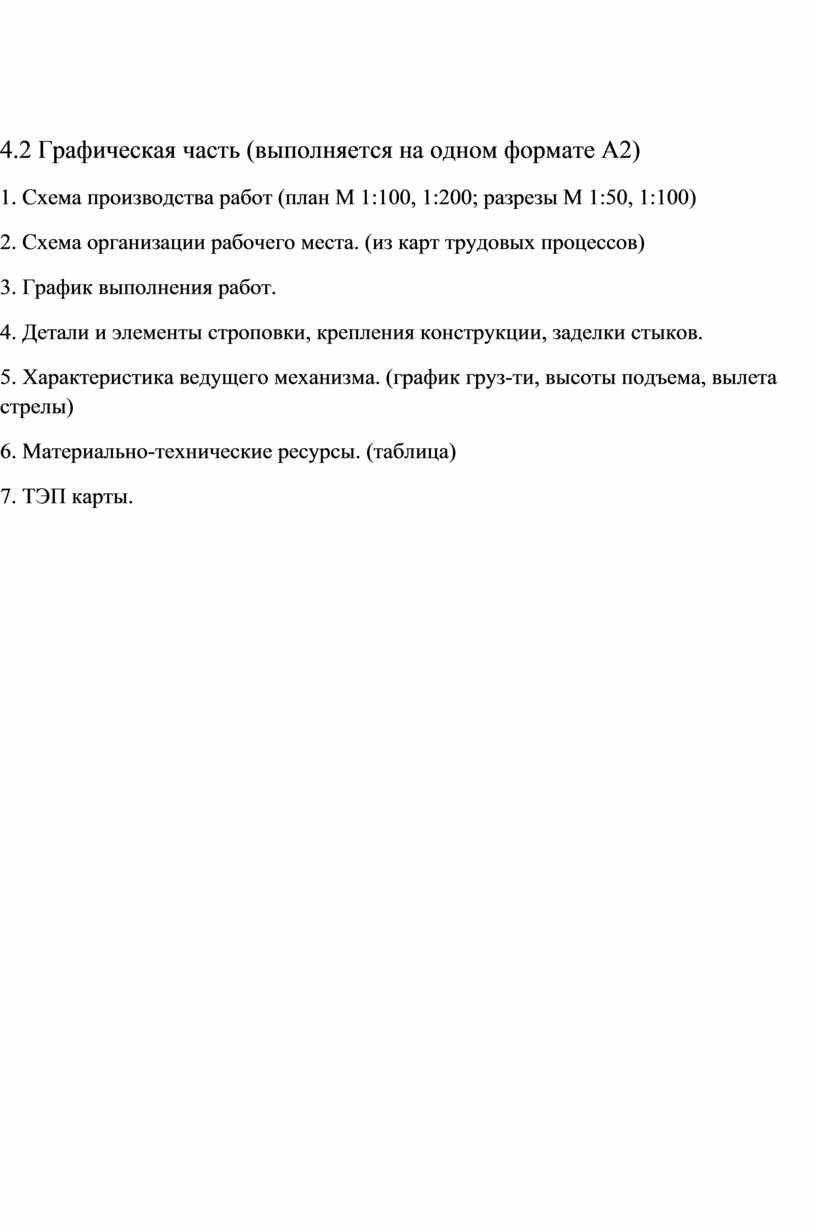

4.2 Графическая часть (выполняется на одном формате А2)

1. Схема производства работ (план М 1:100, 1:200; разрезы М 1:50, 1:100)

2. Схема организации рабочего места. (из карт трудовых процессов)

3. График выполнения работ.

4. Детали и элементы строповки, крепления конструкции, заделки стыков.

5. Характеристика ведущего механизма. (график груз-ти, высоты подъема, вылета стрелы)

6. Материально-технические ресурсы. (таблица)

7. ТЭП карты.

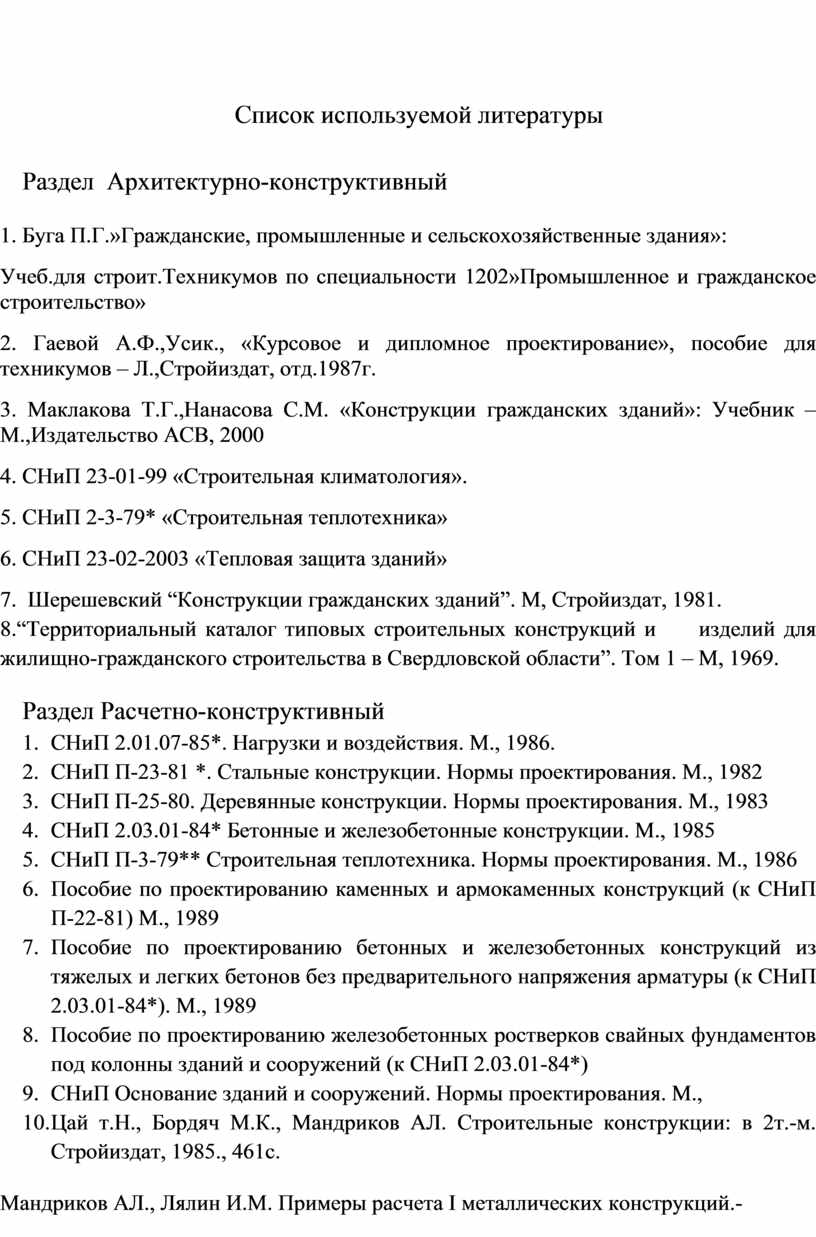

Список используемой литературы

Раздел  Архитектурно-конструктивный

1. Буга П.Г.»Гражданские, промышленные и сельскохозяйственные здания»:

Учеб.для строит.Техникумов по специальности 1202»Промышленное и гражданское строительство»

2. Гаевой А.Ф.,Усик., «Курсовое и дипломное проектирование», пособие для техникумов – Л.,Стройиздат, отд.1987г.

3. Маклакова Т.Г.,Нанасова С.М. «Конструкции гражданских зданий»: Учебник – М.,Издательство АСВ, 2000

4. СНиП 23-01-99 «Строительная климатология».

5. СНиП 2-3-79* «Строительная теплотехника»

6. СНиП 23-02-2003 «Тепловая защита зданий»

7.  Шерешевский “Конструкции гражданских зданий”. М, Стройиздат, 1981.

8.“Территориальный каталог типовых строительных конструкций и     изделий для жилищно-гражданского строительства в Свердловской области”. Том 1 – М, 1969.

Раздел Расчетно-конструктивный

1.     СНиП 2.01.07-85*. Нагрузки и воздействия. М., 1986.

2.     СНиП П-23-81 *. Стальные конструкции. Нормы проектирования. М., 1982

3.     СНиП П-25-80. Деревянные конструкции. Нормы проектирования. М., 1983

4.     СНиП 2.03.01-84* Бетонные и железобетонные конструкции. М., 1985

5.     СНиП П-3-79** Строительная теплотехника. Нормы проектирования. М., 1986

6.     Пособие по проектированию каменных и армокаменных конструкций (к СНиП П-22-81) М., 1989

7.     Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84*). М., 1989

8.     Пособие по проектированию железобетонных ростверков свайных фундаментов под колонны зданий и сооружений (к СНиП 2.03.01-84*)

9.     СНиП Основание зданий и сооружений. Нормы проектирования. М.,

10. Цай т.Н., Бордяч М.К., Мандриков АЛ. Строительные конструкции: в 2т.-м. Стройиздат, 1985., 461с.

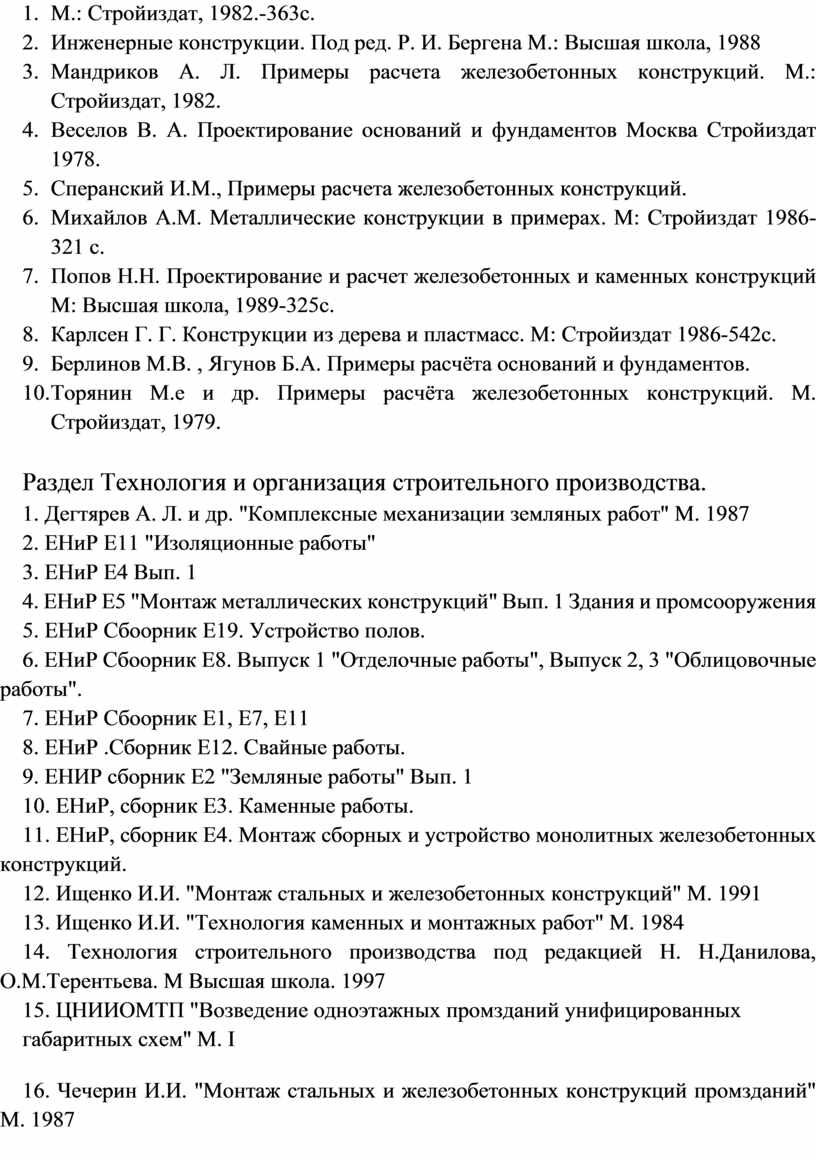

11. Мандриков АЛ., Лялин И.М. Примеры расчета I металлических конструкций.- М.: Стройиздат, 1982.-363с.

12. Инженерные конструкции. Под ред. Р. И. Бергена М.: Высшая школа, 1988

13. Мандриков А. Л. Примеры расчета железобетонных конструкций. М.: Стройиздат, 1982.

14. Веселов В. А. Проектирование оснований и фундаментов Москва Стройиздат 1978.

15. Сперанский И.М., Примеры расчета железобетонных конструкций.

16. Михайлов А.М. Металлические конструкции в примерах. М: Стройиздат 1986-321 с.

17. Попов Н.Н. Проектирование и расчет железобетонных и каменных конструкций М: Высшая школа, 1989-325с.

18. Карлсен Г. Г. Конструкции из дерева и пластмасс. М: Стройиздат 1986-542с.

19. Берлинов М.В. , Ягунов Б.А. Примеры расчёта оснований и фундаментов.

20. Торянин М.е и др. Примеры расчёта железобетонных конструкций. М. Стройиздат, 1979.

Раздел Технология и организация строительного производства.

1. Дегтярев А. Л. и др. "Комплексные механизации земляных работ" М. 1987

2. ЕНиР Е11 "Изоляционные работы"

3. ЕНиР Е4 Вып. 1

4. ЕНиР Е5 "Монтаж металлических конструкций" Вып. 1 Здания и промсооружения

5. ЕНиР Сбоорник Е19. Устройство полов.

6. ЕНиР Сбоорник Е8. Выпуск 1 "Отделочные работы", Выпуск 2, 3 "Облицовочные работы".

7. ЕНиР Сбоорник Е1, Е7, Е11

8. ЕНиР .Сборник Е12. Свайные работы.

9. ЕНИР сборник Е2 "Земляные работы" Вып. 1

10. ЕНиР, сборник Е3. Каменные работы.

11. ЕНиР, сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций.

12. Ищенко И.И. "Монтаж стальных и железобетонных конструкций" М. 1991

13. Ищенко И.И. "Технология каменных и монтажных работ" М. 1984

14. Технология строительного производства под редакцией Н. Н.Данилова, О.М.Терентьева. М Высшая школа. 1997

15. ЦНИИОМТП "Возведение одноэтажных промзданий унифицированных

габаритных схем" М. I

16. Чечерин И.И. "Монтаж стальных и железобетонных конструкций промзданий" М. 1987

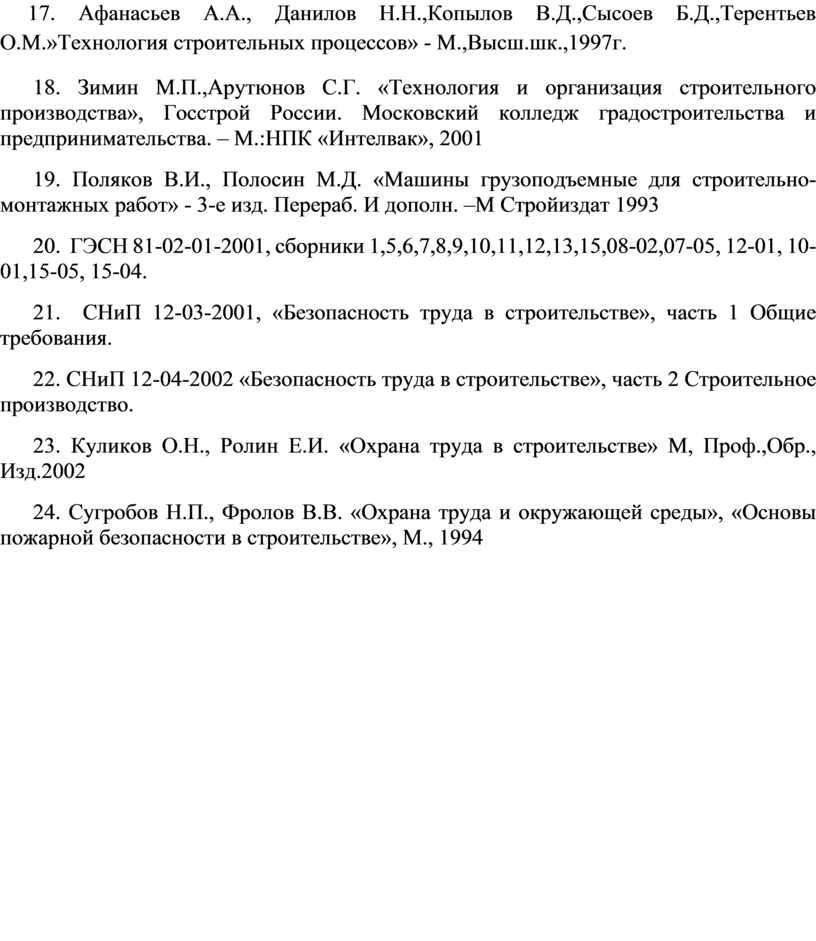

     17. Афанасьев А.А., Данилов Н.Н.,Копылов В.Д.,Сысоев Б.Д.,Терентьев   О.М.»Технология строительных процессов» - М.,Высш.шк.,1997г.

      18. Зимин М.П.,Арутюнов С.Г. «Технология и организация строительного производства», Госстрой России. Московский колледж градостроительства и предпринимательства. – М.:НПК «Интелвак», 2001

      19. Поляков В.И., Полосин М.Д. «Машины грузоподъемные для строительно-монтажных работ» - 3-е изд. Перераб. И дополн. –М Стройиздат 1993

      20.  ГЭСН 81-02-01-2001, сборники 1,5,6,7,8,9,10,11,12,13,15,08-02,07-05, 12-01, 10-01,15-05, 15-04.

      21.  СНиП 12-03-2001, «Безопасность труда в строительстве», часть 1 Общие требования.

      22. СНиП 12-04-2002 «Безопасность труда в строительстве», часть 2 Строительное производство.

      23. Куликов О.Н., Ролин Е.И. «Охрана труда в строительстве» М, Проф.,Обр., Изд.2002

      24. Сугробов Н.П., Фролов В.В. «Охрана труда и окружающей среды», «Основы пожарной безопасности в строительстве», М., 1994

Скачано с www.znanio.ru
