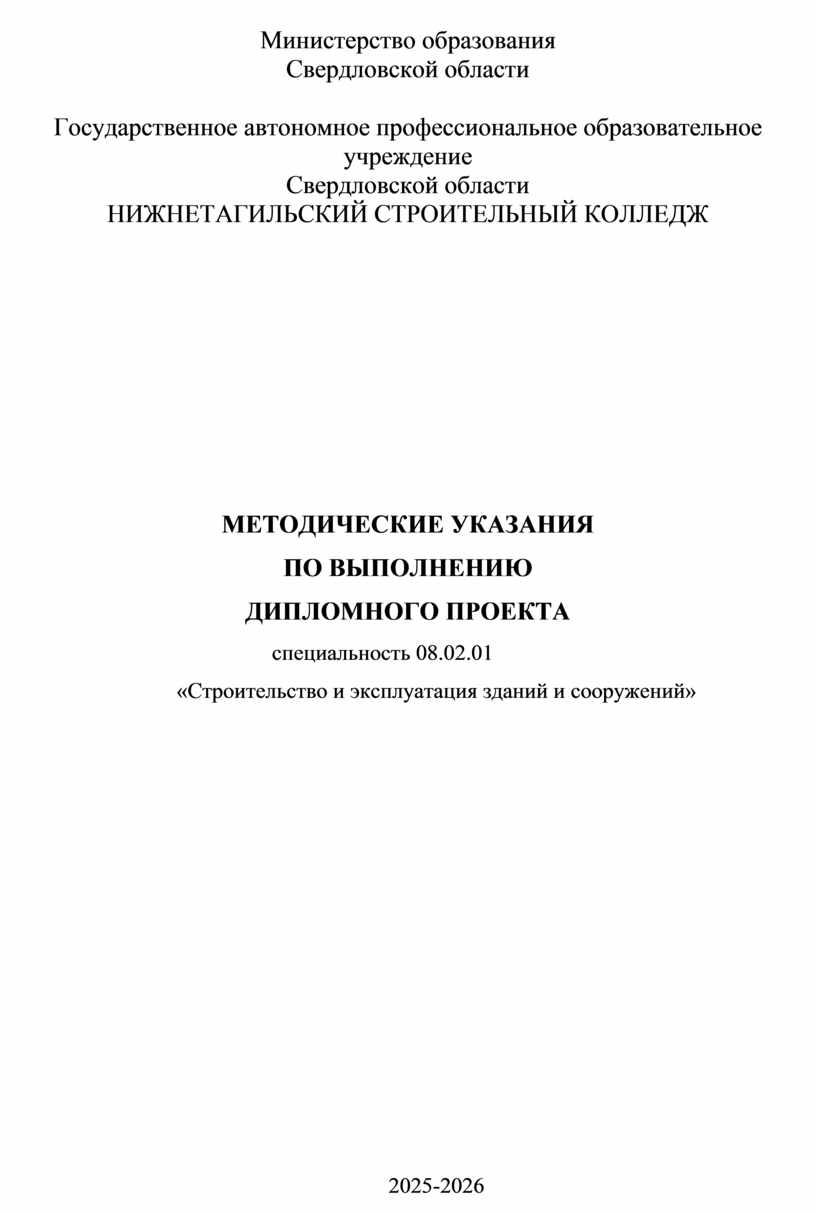

Министерство образования
Свердловской области
Государственное автономное профессиональное образовательное учреждение
Свердловской области
НИЖНЕТАГИЛЬСКИЙ СТРОИТЕЛЬНЫЙ КОЛЛЕДЖ
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО ВЫПОЛНЕНИЮ
ДИПЛОМНОГО ПРОЕКТА
специальность 08.02.01
«Строительство и эксплуатация зданий и сооружений»
2025-2026

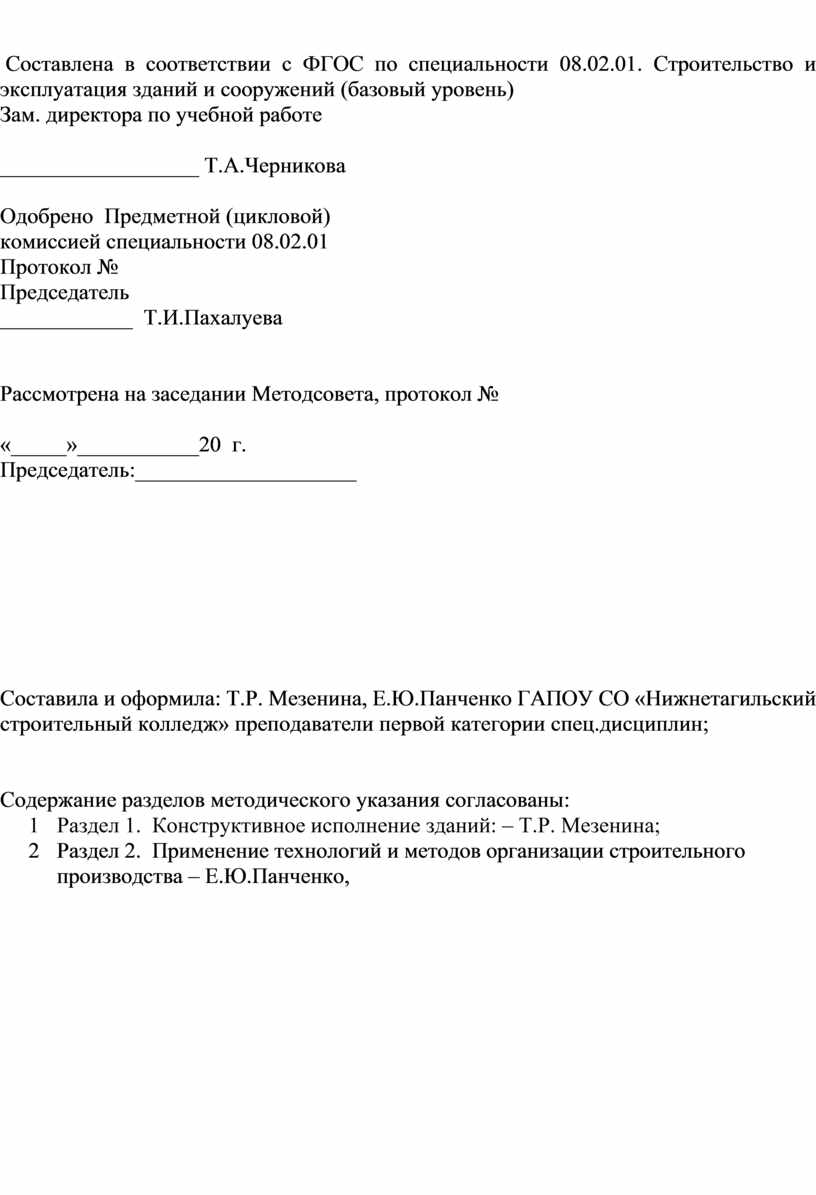

Составлена в соответствии с ФГОС по специальности 08.02.01. Строительство и эксплуатация зданий и сооружений (базовый уровень)
Зам. директора по учебной работе
__________________ Т.А.Черникова
Одобрено Предметной (цикловой)
комиссией специальности 08.02.01
Протокол №
Председатель
____________ Т.И.Пахалуева
Рассмотрена на заседании Методсовета, протокол №
«_____»___________20 г.
Председатель:____________________
Составила и оформила: Т.Р. Мезенина, Е.Ю.Панченко ГАПОУ СО «Нижнетагильский строительный колледж» преподаватели первой категории спец.дисциплин;
Содержание разделов методического указания согласованы:
1 Раздел 1. Конструктивное исполнение зданий: – Т.Р. Мезенина;
2 Раздел 2. Применение технологий и методов организации строительного производства – Е.Ю.Панченко,

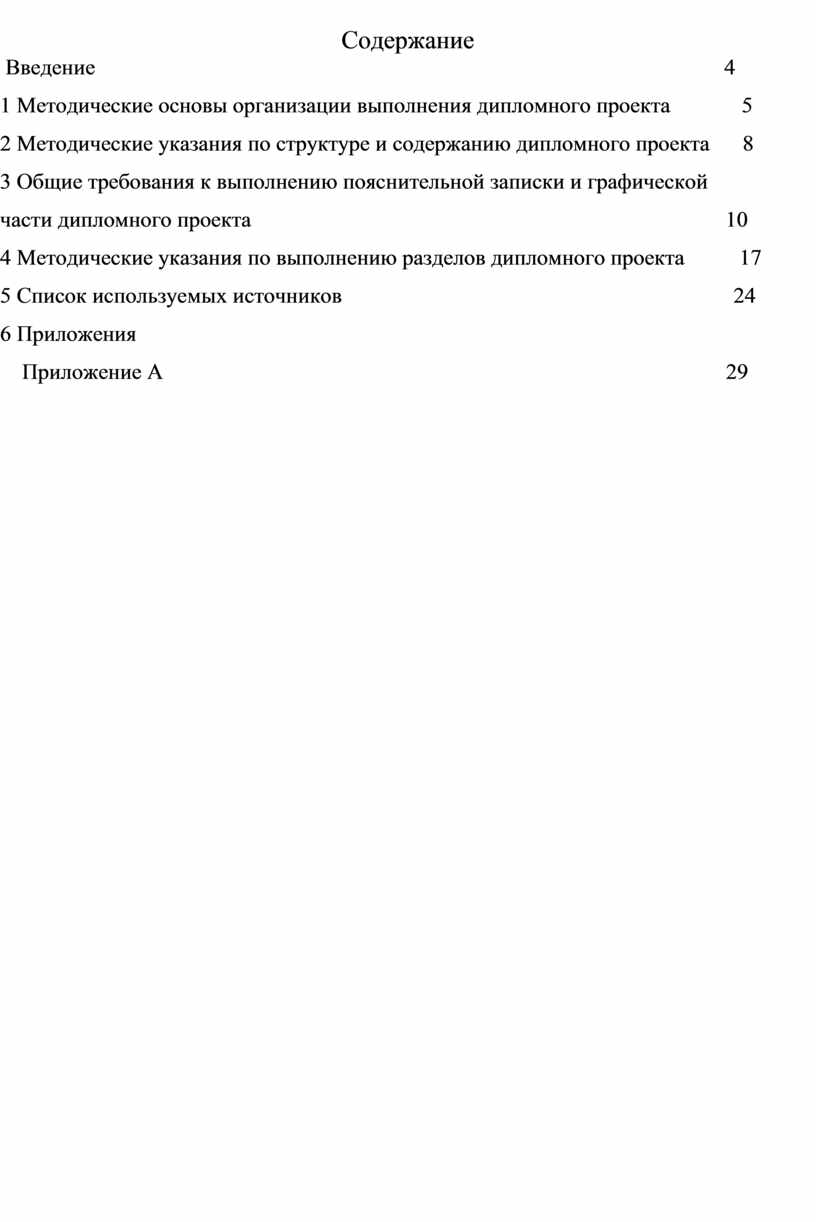

Содержание
Введение 4
1 Методические основы организации выполнения дипломного проекта 5
2 Методические указания по структуре и содержанию дипломного проекта 8
3 Общие требования к выполнению пояснительной записки и графической
части дипломного проекта 10
4 Методические указания по выполнению разделов дипломного проекта 17
5 Список используемых источников 24
6 Приложения
Приложение А 29

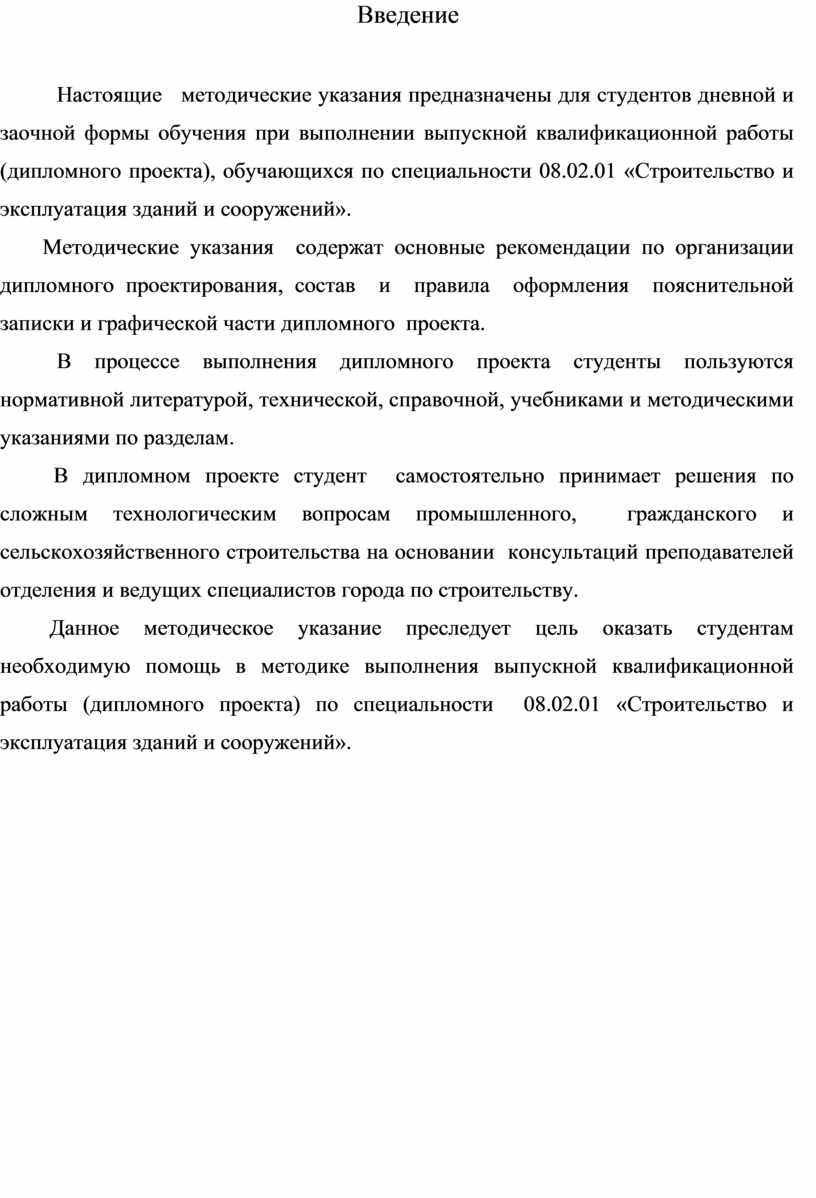

Введение
Настоящие методические указания предназначены для студентов дневной и заочной формы обучения при выполнении выпускной квалификационной работы (дипломного проекта), обучающихся по специальности 08.02.01 «Строительство и эксплуатация зданий и сооружений».
Методические указания cодержат основные рекомендации по организации дипломного проектирования, состав и правила оформления пояснительной записки и графической части дипломного проекта.
В процессе выполнения дипломного проекта студенты пользуются нормативной литературой, технической, справочной, учебниками и методическими указаниями по разделам.
В дипломном проекте студент самостоятельно принимает решения по сложным технологическим вопросам промышленного, гражданского и сельскохозяйственного строительства на основании консультаций преподавателей отделения и ведущих специалистов города по строительству.
Данное методическое указание преследует цель оказать студентам необходимую помощь в методике выполнения выпускной квалификационной работы (дипломного проекта) по специальности 08.02.01 «Строительство и эксплуатация зданий и сооружений».

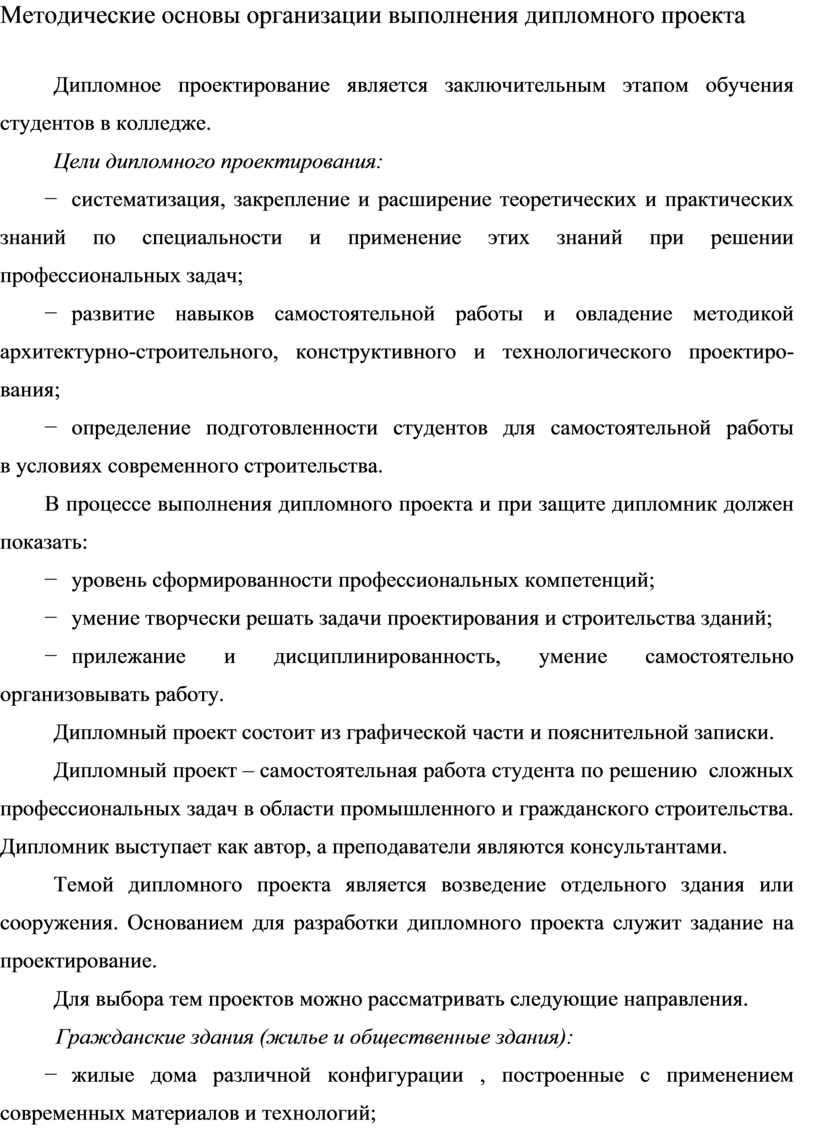

Дипломное проектирование является заключительным этапом обучения студентов в колледже.
Цели дипломного проектирования:
− систематизация, закрепление и расширение теоретических и практических знаний по специальности и применение этих знаний при решении профессиональных задач;
− развитие навыков самостоятельной работы и овладение методикой архитектурно-строительного, конструктивного и технологического проектирования;
−
определение подготовленности студентов для самостоятельной
работы
в условиях современного строительства.
В процессе выполнения дипломного проекта и при защите дипломник должен показать:
− уровень сформированности профессиональных компетенций;
− умение творчески решать задачи проектирования и строительства зданий;
− прилежание и дисциплинированность, умение самостоятельно организовывать работу.
Дипломный проект состоит из графической части и пояснительной записки.
Дипломный проект – самостоятельная работа студента по решению сложных профессиональных задач в области промышленного и гражданского строительства. Дипломник выступает как автор, а преподаватели являются консультантами.
Темой дипломного проекта является возведение отдельного здания или сооружения. Основанием для разработки дипломного проекта служит задание на проектирование.
Для выбора тем проектов можно рассматривать следующие направления.
Гражданские здания (жилье и общественные здания):
− жилые дома различной конфигурации , построенные с применением современных материалов и технологий;

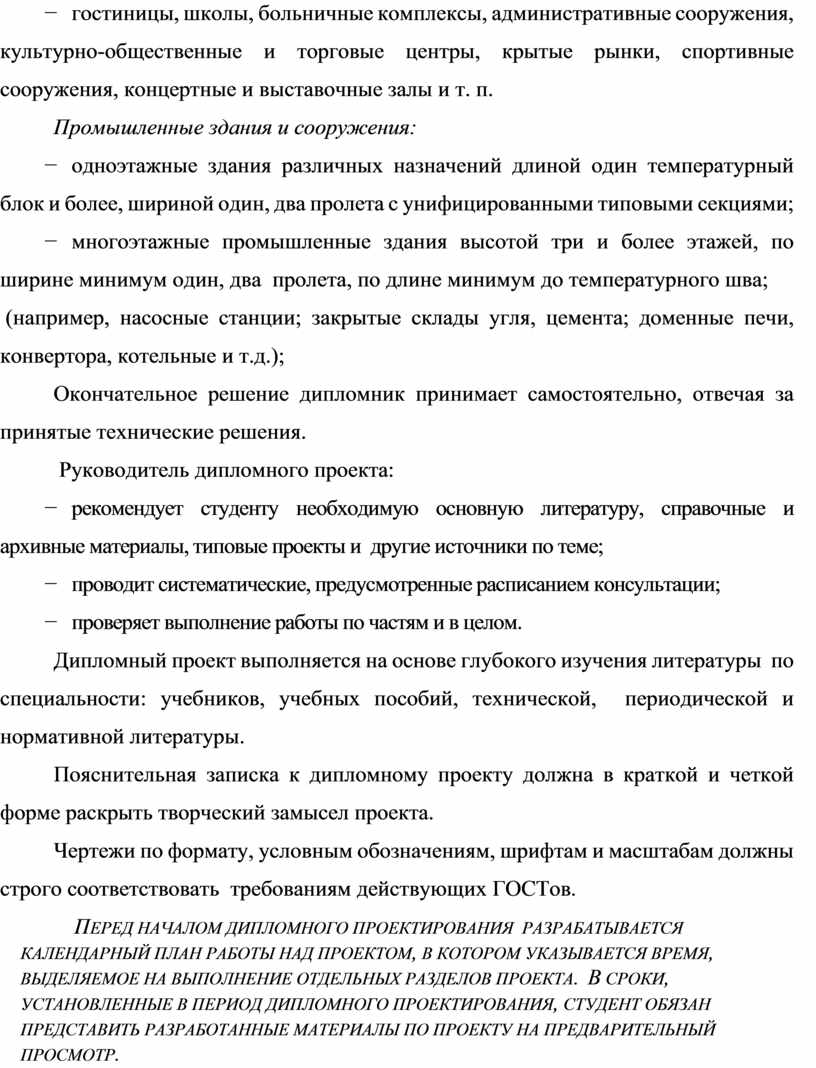

− гостиницы, школы, больничные комплексы, административные сооружения, культурно-общественные и торговые центры, крытые рынки, спортивные сооружения, концертные и выставочные залы и т. п.
Промышленные здания и сооружения:
− одноэтажные здания различных назначений длиной один температурный блок и более, шириной один, два пролета с унифицированными типовыми секциями;
− многоэтажные промышленные здания высотой три и более этажей, по ширине минимум один, два пролета, по длине минимум до температурного шва;
(например, насосные станции; закрытые склады угля, цемента; доменные печи, конвертора, котельные и т.д.);
Окончательное решение дипломник принимает самостоятельно, отвечая за принятые технические решения.
Руководитель дипломного проекта:
− рекомендует студенту необходимую основную литературу, справочные и архивные материалы, типовые проекты и другие источники по теме;
− проводит систематические, предусмотренные расписанием консультации;
− проверяет выполнение работы по частям и в целом.
Дипломный проект выполняется на основе глубокого изучения литературы по специальности: учебников, учебных пособий, технической, периодической и нормативной литературы.
Пояснительная записка к дипломному проекту должна в краткой и четкой форме раскрыть творческий замысел проекта.
Чертежи по формату, условным обозначениям, шрифтам и масштабам должны строго соответствовать требованиям действующих ГОСТов.
Перед началом дипломного проектирования разрабатывается календарный план работы над проектом, в котором указывается время, выделяемое на выполнение отдельных разделов проекта. В сроки, установленные в период дипломного проектирования, студент обязан представить разработанные материалы по проекту на предварительный просмотр.

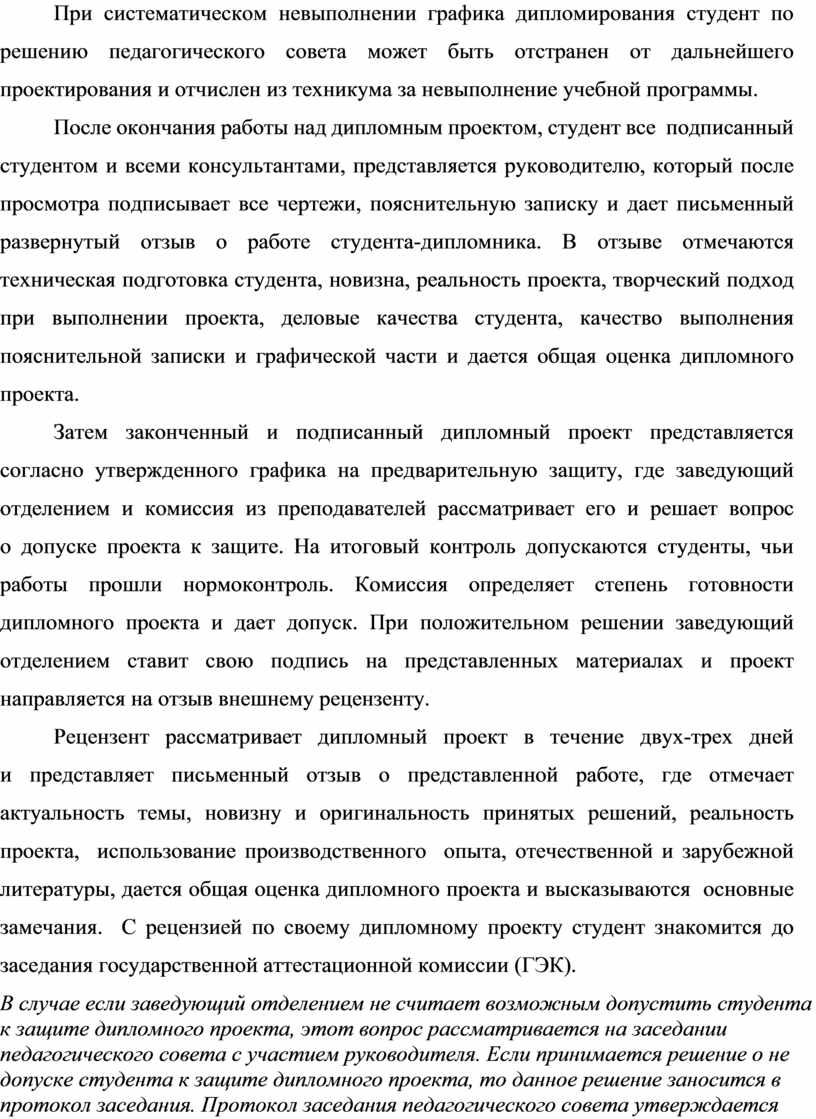

При систематическом невыполнении графика дипломирования студент по решению педагогического совета может быть отстранен от дальнейшего проектирования и отчислен из техникума за невыполнение учебной программы.
После окончания работы над дипломным проектом, студент все подписанный студентом и всеми консультантами, представляется руководителю, который после просмотра подписывает все чертежи, пояснительную записку и дает письменный развернутый отзыв о работе студента-дипломника. В отзыве отмечаются техническая подготовка студента, новизна, реальность проекта, творческий подход при выполнении проекта, деловые качества студента, качество выполнения пояснительной записки и графической части и дается общая оценка дипломного проекта.
Затем законченный и подписанный дипломный проект
представляется согласно утвержденного графика на предварительную защиту, где
заведующий отделением и комиссия из преподавателей рассматривает его и решает
вопрос
о допуске проекта к защите. На итоговый контроль допускаются студенты, чьи
работы прошли нормоконтроль. Комиссия определяет степень готовности дипломного
проекта и дает допуск. При положительном решении заведующий отделением ставит
свою подпись на представленных материалах и проект направляется на отзыв
внешнему рецензенту.
Рецензент рассматривает дипломный проект в течение двух-трех
дней
и представляет письменный отзыв о представленной работе, где отмечает актуальность темы, новизну и оригинальность принятых
решений, реальность проекта, использование производственного опыта,
отечественной и зарубежной литературы, дается общая оценка дипломного проекта и
высказываются основные замечания. С рецензией по своему дипломному проекту
студент знакомится до заседания государственной аттестационной комиссии (ГЭК).

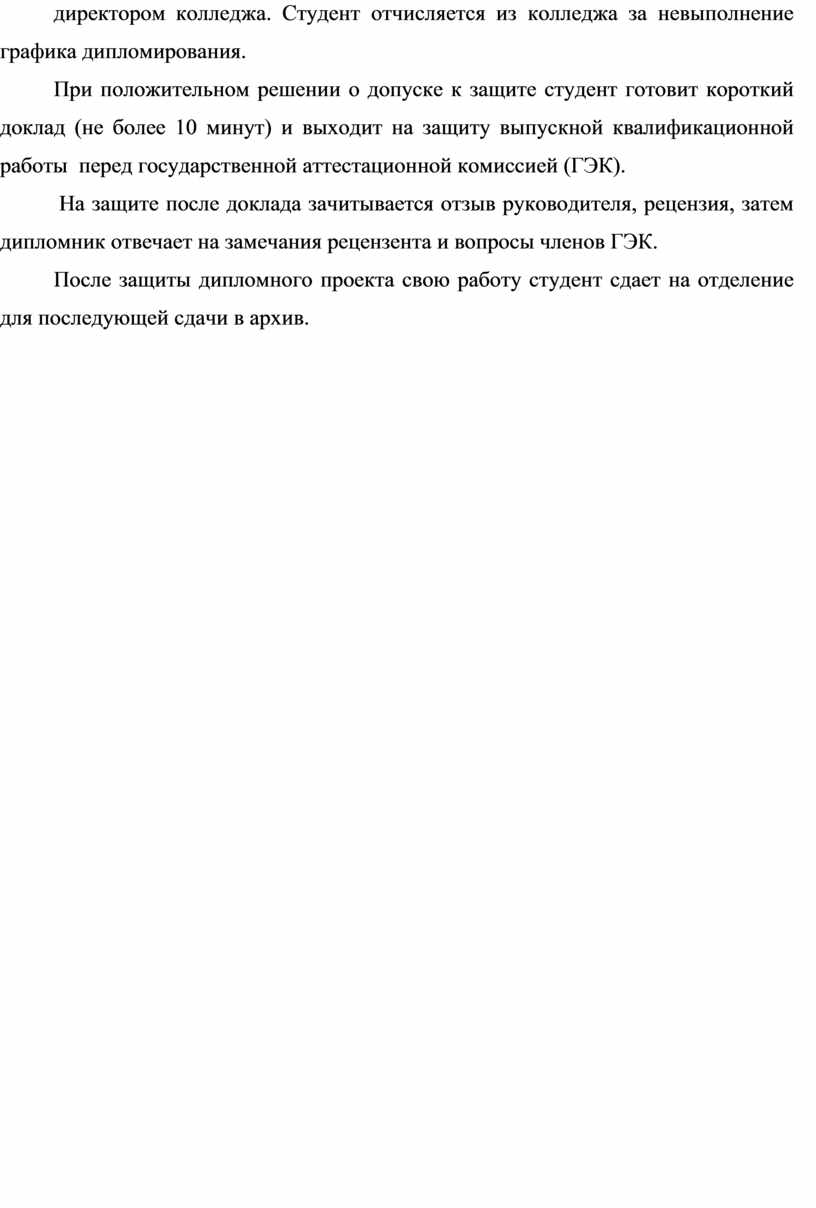

В случае если заведующий отделением не считает возможным допустить студента к защите дипломного проекта, этот вопрос рассматривается на заседании педагогического совета с участием руководителя. Если принимается решение о не допуске студента к защите дипломного проекта, то данное решение заносится в протокол заседания. Протокол заседания педагогического совета утверждается директором колледжа. Студент отчисляется из колледжа за невыполнение графика дипломирования.
При положительном решении о допуске к защите студент готовит короткий доклад (не более 10 минут) и выходит на защиту выпускной квалификационной работы перед государственной аттестационной комиссией (ГЭК).
На защите после доклада зачитывается отзыв руководителя, рецензия, затем дипломник отвечает на замечания рецензента и вопросы членов ГЭК.
После защиты дипломного проекта свою работу студент сдает на отделение для последующей сдачи в архив.

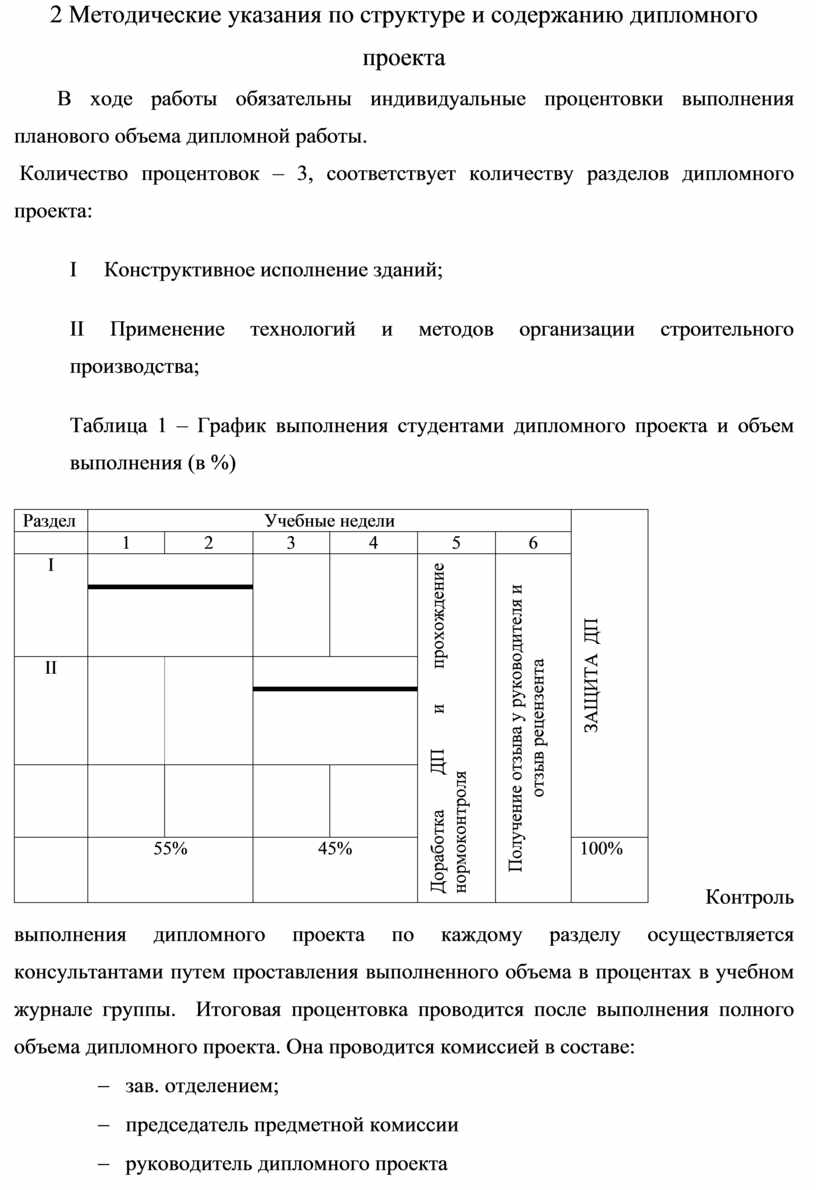

2 Методические указания по структуре и содержанию дипломного проекта
В ходе работы обязательны индивидуальные процентовки выполнения планового объема дипломной работы.
Количество процентовок – 3, соответствует количеству разделов дипломного проекта:
I Конструктивное исполнение зданий;
II Применение технологий и методов организации строительного производства;
Таблица 1 – График выполнения студентами дипломного проекта и объем выполнения (в %)
|
Раздел |
Учебные недели |
ЗАЩИТА ДП |
||||||
|
|
1 |
2 |
3 |
4 |
5 |
6 |
||
|
I |
|
|
|
|
|
Доработка ДП и прохождение нормоконтроля |
Получение отзыва у руководителя и отзыв рецензента |
|
|
|
||||||||
|
II
|
|
|
|
|||||
|
|
||||||||
|
|
|
|
|
|
||||
|
|
55%
|
45% |
100% |
|||||
Контроль выполнения дипломного проекта по каждому разделу осуществляется консультантами путем проставления выполненного объема в процентах в учебном журнале группы. Итоговая процентовка проводится после выполнения полного объема дипломного проекта. Она проводится комиссией в составе:
- зав. отделением;
- председатель предметной комиссии
- руководитель дипломного проекта
- консультанты дипломного проекта
- классный руководитель группы
2.1 Содержание дипломного проекта
Дипломный проект по ПМ.01 «Участие в проектировании зданий и сооружений» – состоит из пояснительной записки 30-45 страниц и 3-х листов графической части формата А-1.
Чертежи выполняются и оформляются согласно ГОСТ 2.104-2006 «ЕСКД. Основные требования к чертежам.», ГОСТ 21.201-2011 . «СПДС. Условные графические изображения элементов зданий, сооружений и конструкций.» с учетом ГОСТ 21.501-2018 «СПДС. Правила выполнения рабочей документации, архитектурных и конструктивных решений», ГОСТ Р 21.1101-2020 «Основные требования к проектной и рабочей документации».
Таблица 2 - Состав и содержание дипломного проекта с распределением объема отдельных частей по ПМ.01 «Участие в проектировании зданий и сооружений»
|
№ части
|
Состав ДП
|
Общий объем % |
Распределение объема по частям |
|||
|
Пояснительная записка (листы А4) |
Чертежи (формат А1) |
|||||
|
Число страниц |
% |
Количес тво листов |
% |
|||
|
1 |
Раздел 1. Конструктивное исполнение зданий: а) часть конструирование зданий; б) часть расчета и подбора строительных конструкций |
40
15 |
10-15
5-7 |
20 |
1.5
0.5 |
25 |
|
2 |
Раздел 2. Применение технологий и методов организации строительного производства |
45
|
20-25 |
15 |
1 |
20 |

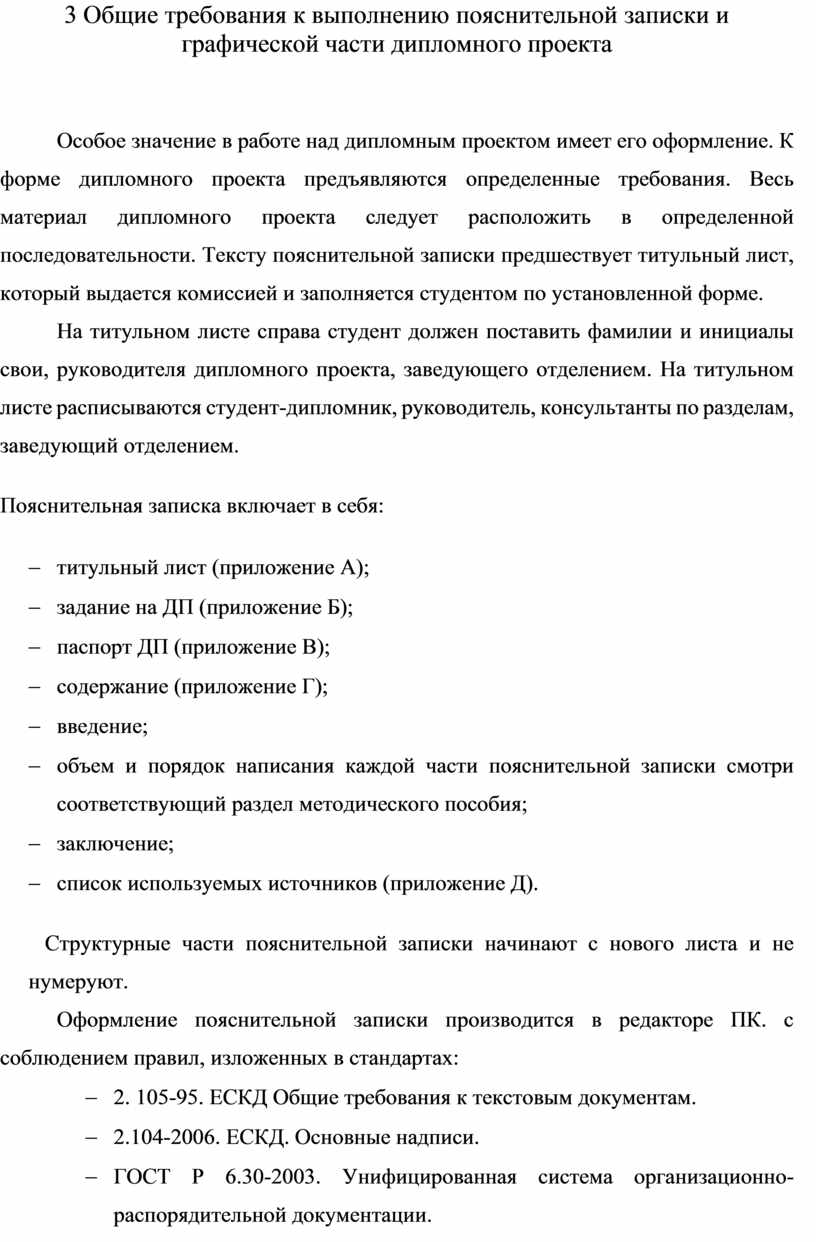

3 Общие требования к выполнению пояснительной записки и графической части дипломного проекта
Особое значение в работе над дипломным проектом имеет его оформление. К форме дипломного проекта предъявляются определенные требования. Весь материал дипломного проекта следует расположить в определенной последовательности. Тексту пояснительной записки предшествует титульный лист, который выдается комиссией и заполняется студентом по установленной форме.
На титульном листе справа студент должен поставить фамилии и инициалы свои, руководителя дипломного проекта, заведующего отделением. На титульном листе расписываются студент-дипломник, руководитель, консультанты по разделам, заведующий отделением.
Пояснительная записка включает в себя:

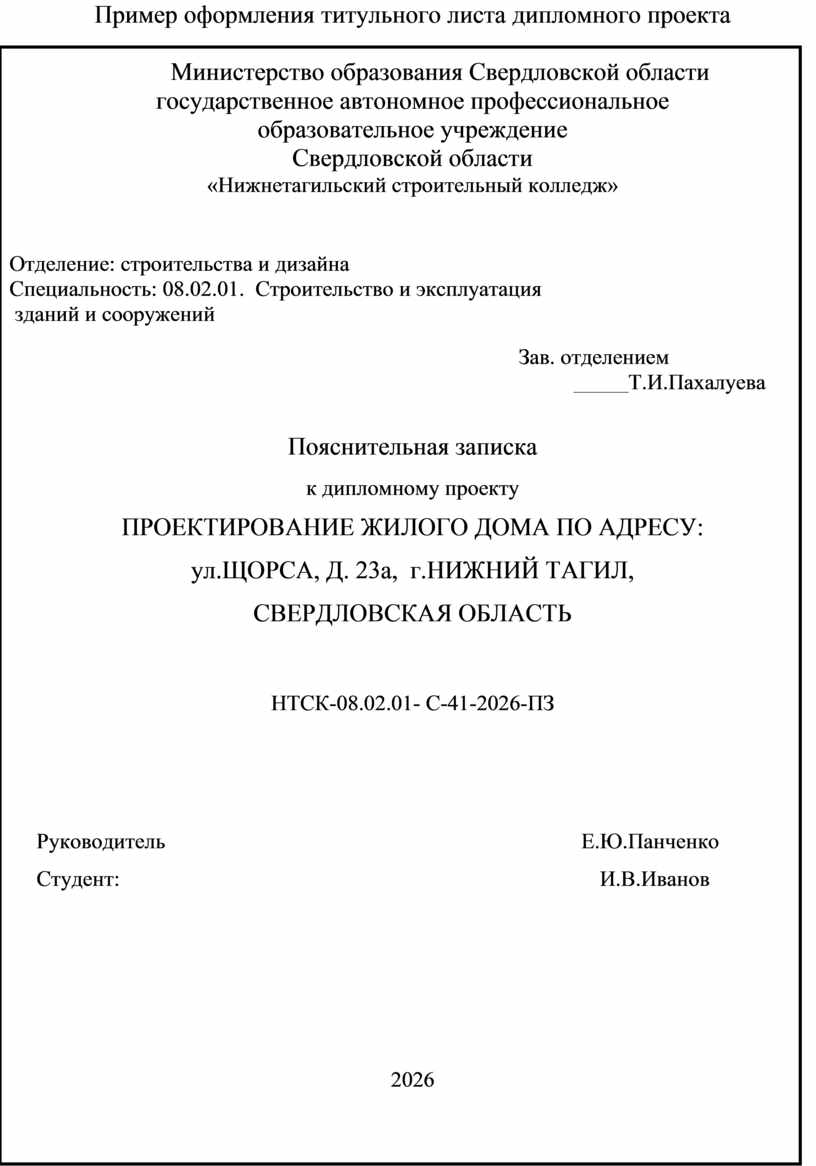

- титульный лист (приложение А);
- задание на ДП (приложение Б);
- паспорт ДП (приложение В);
- содержание (приложение Г);
- введение;
- объем и порядок написания каждой части пояснительной записки смотри соответствующий раздел методического пособия;
- заключение;
- список используемых источников (приложение Д).
Структурные части пояснительной записки начинают с нового листа и не нумеруют.
Оформление пояснительной записки производится в редакторе ПК. с соблюдением правил, изложенных в стандартах:
- 2. 105-95. ЕСКД Общие требования к текстовым документам.
- 2.104-2006. ЕСКД. Основные надписи.
- ГОСТ Р 6.30-2003. Унифицированная система организационно-распорядительной документации.

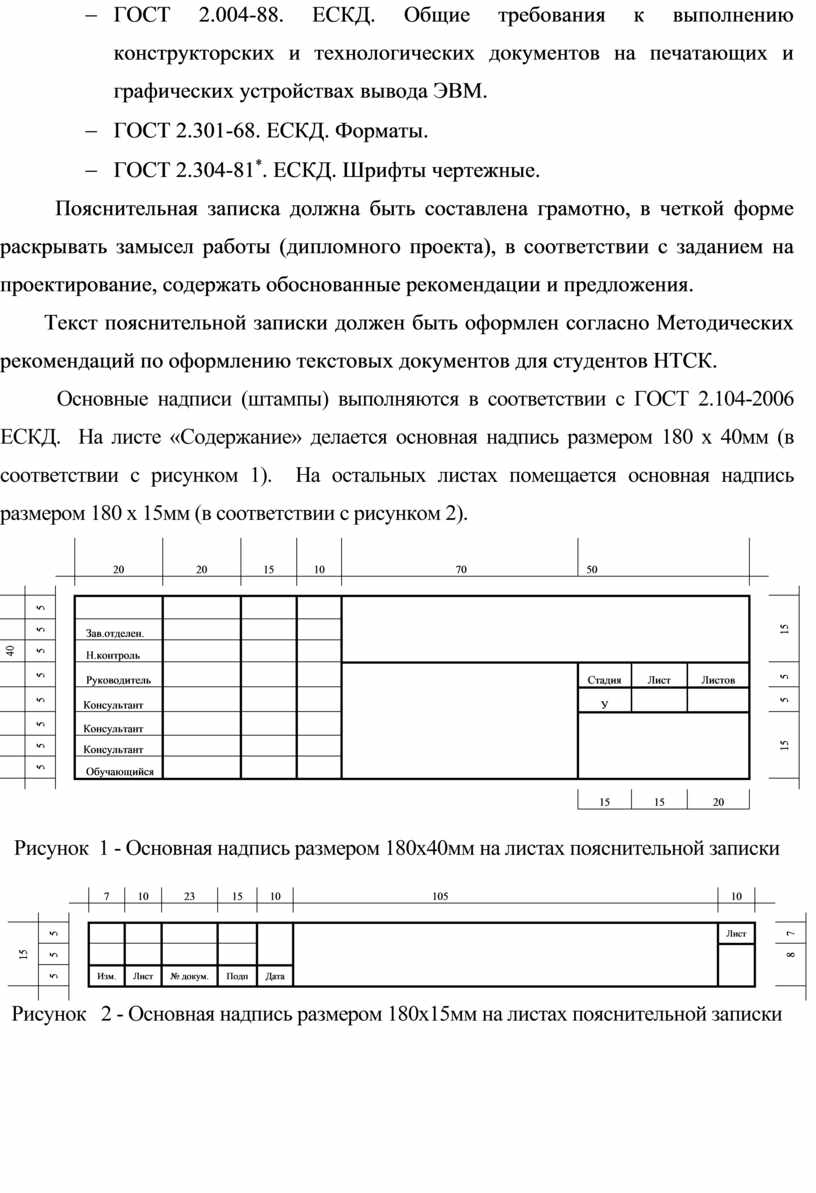

- ГОСТ 2.004-88. ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ.
- ГОСТ 2.301-68. ЕСКД. Форматы.
- ГОСТ 2.304-81*. ЕСКД. Шрифты чертежные.
Пояснительная записка должна быть составлена грамотно, в четкой форме раскрывать замысел работы (дипломного проекта), в соответствии с заданием на проектирование, содержать обоснованные рекомендации и предложения.
Текст пояснительной записки должен быть оформлен согласно Методических рекомендаций по оформлению текстовых документов для студентов НТСК.
Основные надписи (штампы) выполняются в соответствии с ГОСТ 2.104-2006 ЕСКД. На листе «Содержание» делается основная надпись размером 180 х 40мм (в соответствии с рисунком 1). На остальных листах помещается основная надпись размером 180 х 15мм (в соответствии с рисунком 2).
|
|
|
|
20 |
20 |
15 |
10 |
70 |
50 |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
5 |
|
Зав.отделен. |
|
|
|
|
|
|
|
|
|
|
|
15 |
|
40 |
5 |
|
Н.контроль |
|
|
|
|
|
|
||||||
|
|
5 |
|
Руководитель |
|
|
|
|
|
|
|
Стадия |
Лист |
Листов |
|
5 |
|
|
5 |
|
Консультант |
|
|
|
|
|
|
|
У |
|
|
|
5 |
|
|
5 |
|
Консультант |
|
|
|
|
|
|
|
|
|
|
||
|
|
5 |
|
Консультант |
|
|
|
|
|
|
|
|
|
15 |
||
|
|
5 |
|
Обучающийся |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
15 |
15 |
20 |
|
|
Рисунок 1 - Основная надпись размером 180х40мм на листах пояснительной записки
|
|
|
|
7 |
10 |
23 |
15 |
10 |
|
|
105 |
|
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
Лист |
|
7 |
|
15 |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
8 |
|
|
5 |
|
Изм. |
Лист |
№ докум. |
Подп |
Дата |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рисунок 2 - Основная надпись размером 180х15мм на листах пояснительной записки

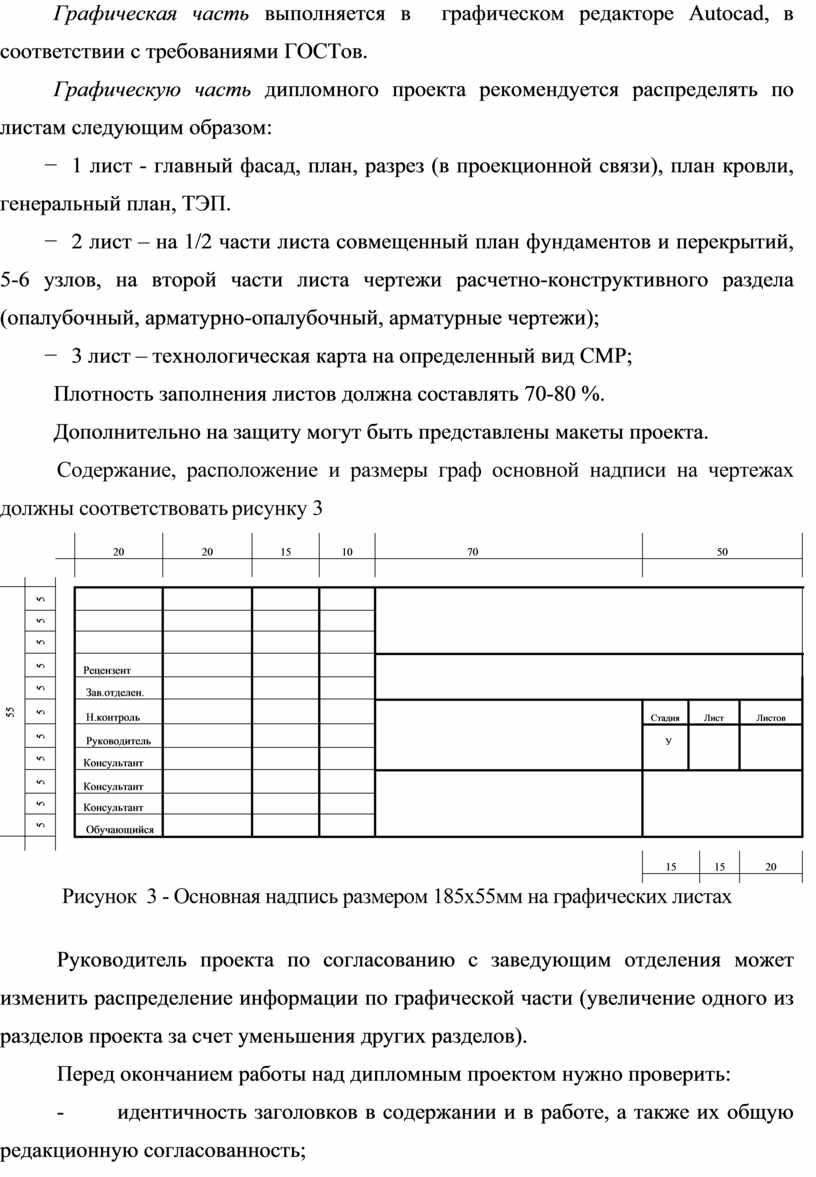

Графическая часть выполняется в графическом редакторе Autoсad, в соответствии с требованиями ГОСТов.
Графическую часть дипломного проекта рекомендуется распределять по листам следующим образом:
− 1 лист - главный фасад, план, разрез (в проекционной связи), план кровли, генеральный план, ТЭП.
− 2 лист – на 1/2 части листа совмещенный план фундаментов и перекрытий, 5-6 узлов, на второй части листа чертежи расчетно-конструктивного раздела (опалубочный, арматурно-опалубочный, арматурные чертежи);
− 3 лист – технологическая карта на определенный вид СМР;
Плотность заполнения листов должна составлять 70-80 %.
Дополнительно на защиту могут быть представлены макеты проекта.
Содержание, расположение и размеры граф основной надписи на чертежах должны соответствовать рисунку 3
|
|
|
|
20 |
20 |
15 |
10 |
|
70 |
|
|
50 |
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
5 |
|
|
|
|
|
|
|
|||||||||||||||
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
5 |
|
Рецензент |
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
5 |
|
Зав.отделен. |
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
55 |
5 |
|
Н.контроль |
|
|
|
|
|
|
|
Стадия |
Лист |
Листов |
|
|||||||||
|
|
5 |
|
Руководитель |
|
|
|
|
У |
|
|
|
||||||||||||
|
|
5 |
|
Консультант |
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
5 |
|
Консультант |
|
|
|
|
|
|
||||||||||||||
|
|
5 |
|
Консультант |
|
|
|
|
|
|
||||||||||||||
|
|
5 |
|
Обучающийся |
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
15 |
15 |
20 |
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
Рисунок 3 - Основная надпись размером 185х55мм на графических листах
Руководитель проекта по согласованию с заведующим отделения может изменить распределение информации по графической части (увеличение одного из разделов проекта за счет уменьшения других разделов).

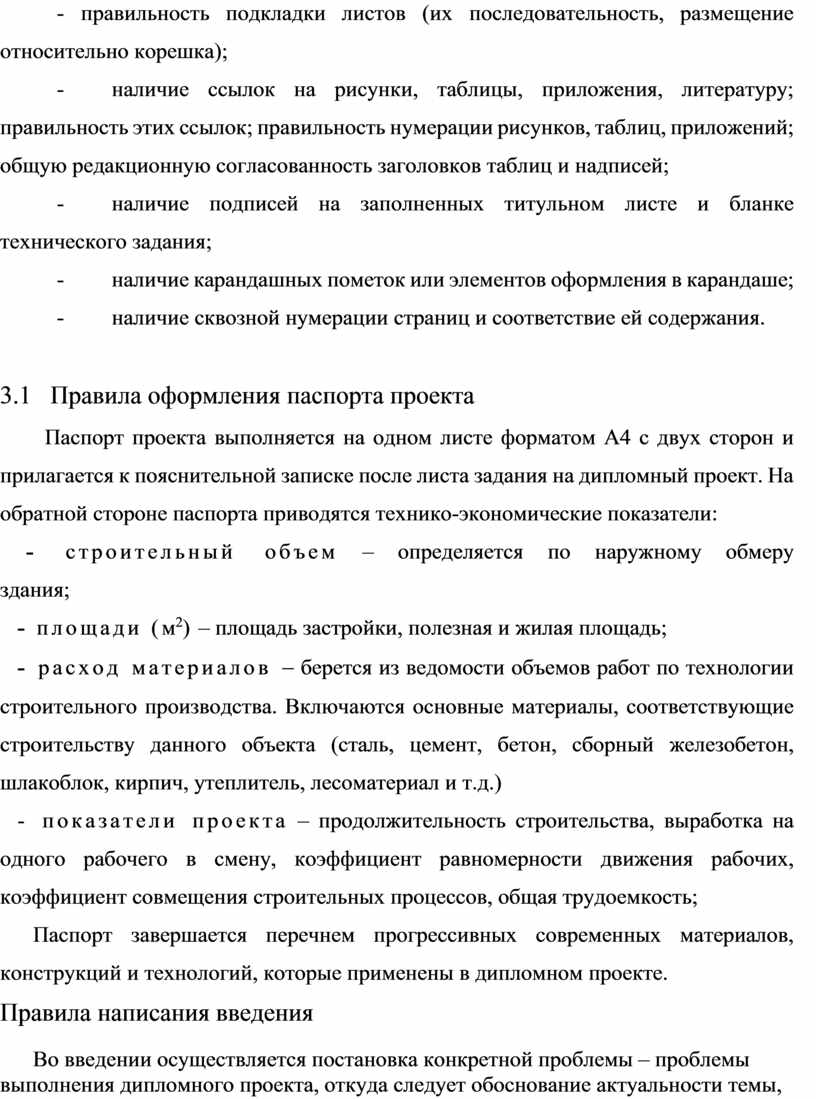

Перед окончанием работы над дипломным проектом нужно проверить:
- идентичность заголовков в содержании и в работе, а также их общую редакционную согласованность;
- правильность подкладки листов (их последовательность, размещение относительно корешка);
- наличие ссылок на рисунки, таблицы, приложения, литературу; правильность этих ссылок; правильность нумерации рисунков, таблиц, приложений; общую редакционную согласованность заголовков таблиц и надписей;
- наличие подписей на заполненных титульном листе и бланке технического задания;
- наличие карандашных пометок или элементов оформления в карандаше;
- наличие сквозной нумерации страниц и соответствие ей содержания.

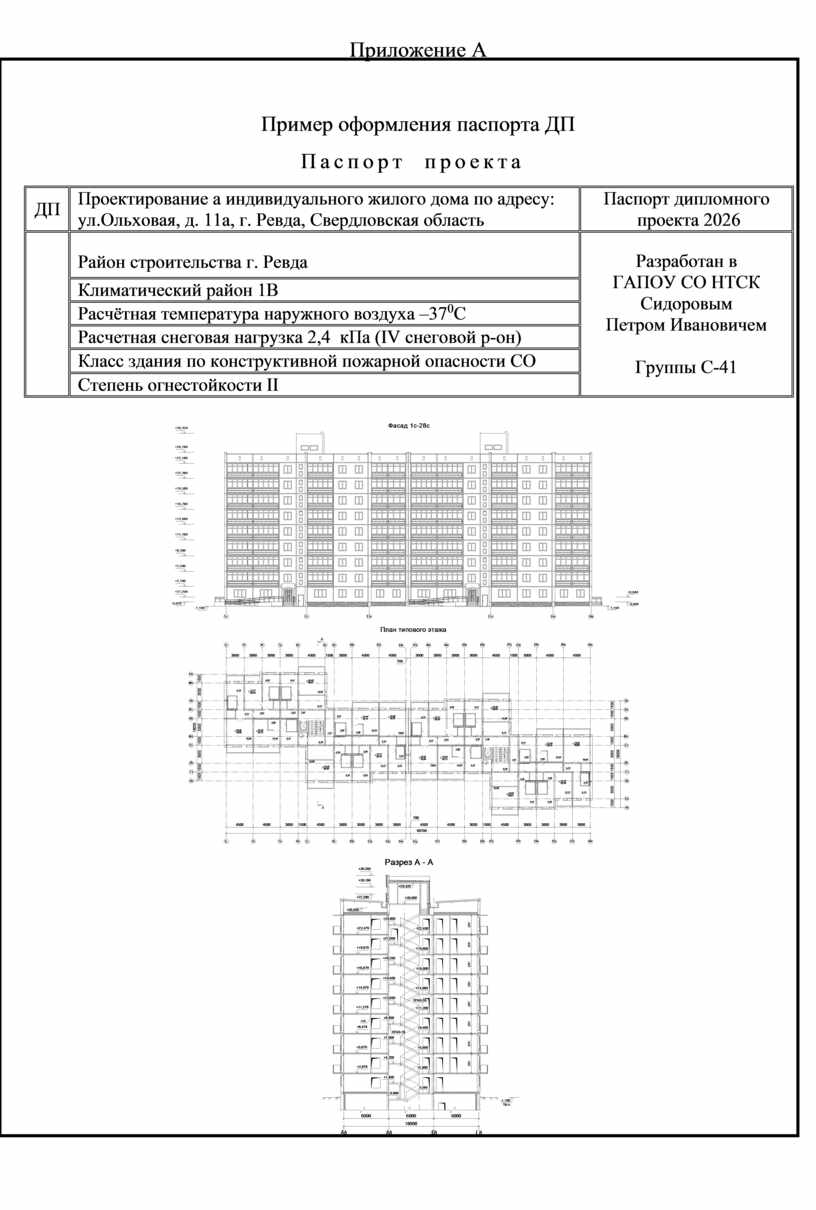

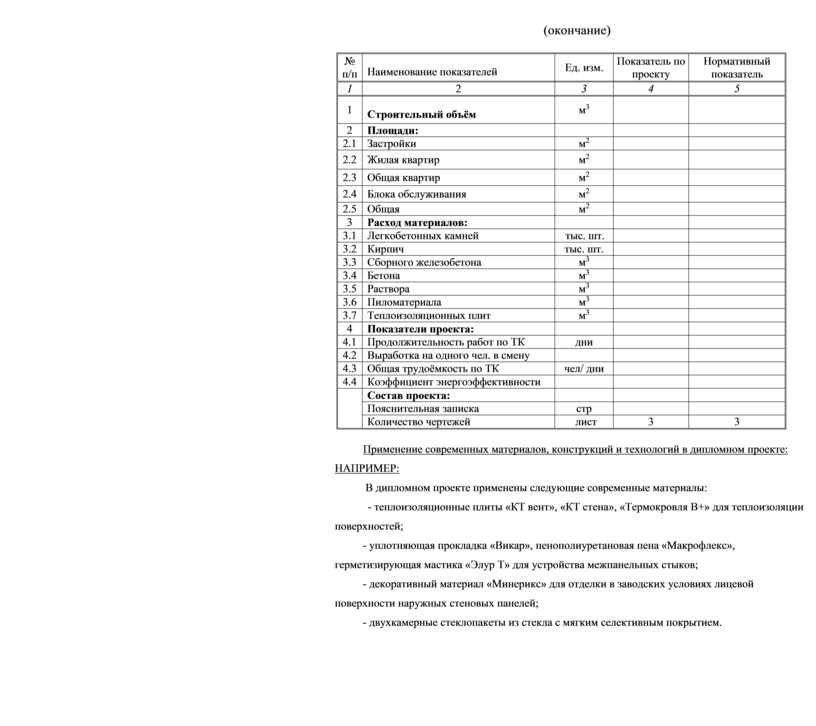

3.1 Правила оформления паспорта проекта
Паспорт проекта выполняется на одном листе форматом А4 с двух сторон и прилагается к пояснительной записке после листа задания на дипломный проект. На обратной стороне паспорта приводятся технико-экономические показатели:
- строительный
объем – определяется по
наружному обмеру
здания;
- площади (м2) – площадь застройки, полезная и жилая площадь;
- расход материалов - берется из ведомости объемов работ по технологии строительного производства. Включаются основные материалы, соответствующие строительству данного объекта (сталь, цемент, бетон, сборный железобетон, шлакоблок, кирпич, утеплитель, лесоматериал и т.д.)
- показатели проекта – продолжительность строительства, выработка на одного рабочего в смену, коэффициент равномерности движения рабочих, коэффициент совмещения строительных процессов, общая трудоемкость;
Паспорт завершается перечнем прогрессивных современных материалов, конструкций и технологий, которые применены в дипломном проекте.

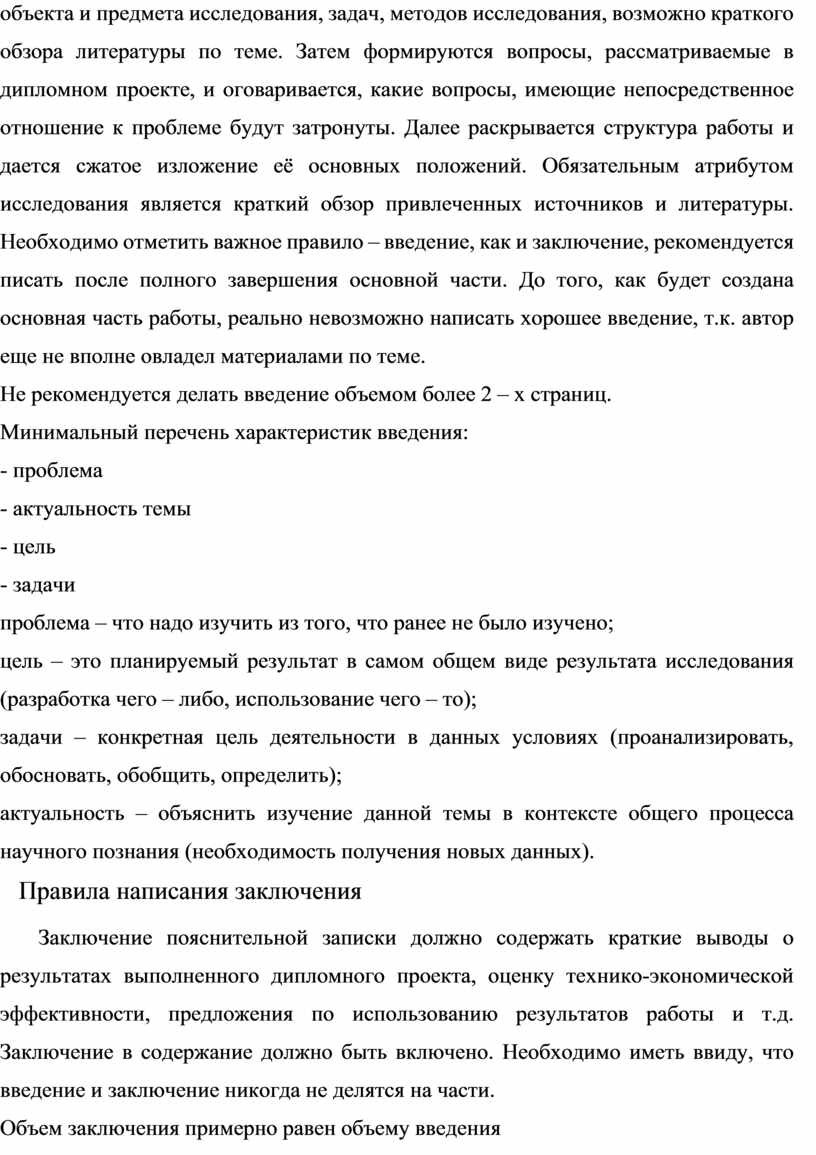

Во введении осуществляется постановка конкретной проблемы – проблемы выполнения дипломного проекта, откуда следует обоснование актуальности темы, объекта и предмета исследования, задач, методов исследования, возможно краткого обзора литературы по теме. Затем формируются вопросы, рассматриваемые в дипломном проекте, и оговаривается, какие вопросы, имеющие непосредственное отношение к проблеме будут затронуты. Далее раскрывается структура работы и дается сжатое изложение её основных положений. Обязательным атрибутом исследования является краткий обзор привлеченных источников и литературы. Необходимо отметить важное правило – введение, как и заключение, рекомендуется писать после полного завершения основной части. До того, как будет создана основная часть работы, реально невозможно написать хорошее введение, т.к. автор еще не вполне овладел материалами по теме.
Не рекомендуется делать введение объемом более 2 – х страниц.
Минимальный перечень характеристик введения:
- проблема
- актуальность темы
- цель
- задачи
проблема – что надо изучить из того, что ранее не было изучено;
цель – это планируемый результат в самом общем виде результата исследования (разработка чего – либо, использование чего – то);
задачи – конкретная цель деятельности в данных условиях (проанализировать, обосновать, обобщить, определить);
актуальность – объяснить изучение данной темы в контексте общего процесса научного познания (необходимость получения новых данных).
Заключение пояснительной записки должно содержать краткие выводы о результатах выполненного дипломного проекта, оценку технико-экономической эффективности, предложения по использованию результатов работы и т.д. Заключение в содержание должно быть включено. Необходимо иметь ввиду, что введение и заключение никогда не делятся на части.
Объем заключения примерно равен объему введения

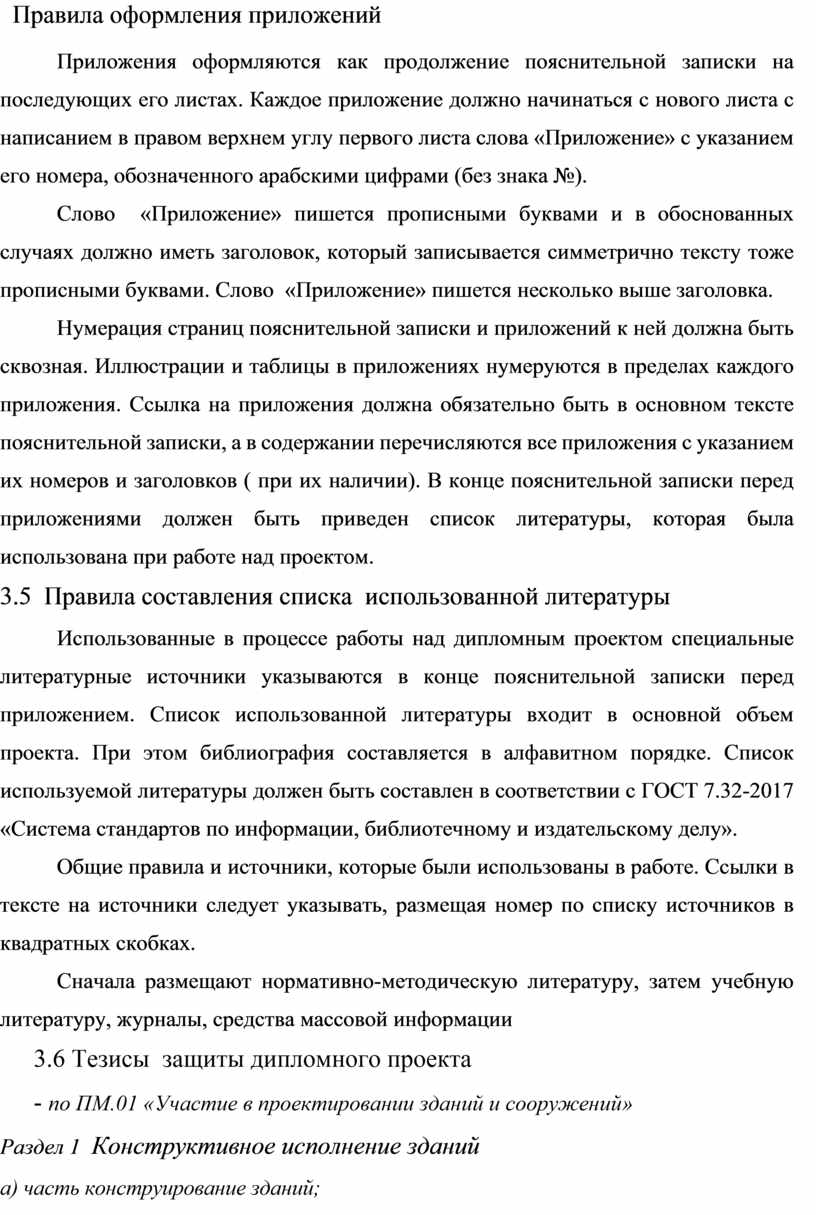

Приложения оформляются как продолжение пояснительной записки на последующих его листах. Каждое приложение должно начинаться с нового листа с написанием в правом верхнем углу первого листа слова «Приложение» с указанием его номера, обозначенного арабскими цифрами (без знака №).
Слово «Приложение» пишется прописными буквами и в обоснованных случаях должно иметь заголовок, который записывается симметрично тексту тоже прописными буквами. Слово «Приложение» пишется несколько выше заголовка.
Нумерация страниц пояснительной записки и приложений к ней должна быть сквозная. Иллюстрации и таблицы в приложениях нумеруются в пределах каждого приложения. Ссылка на приложения должна обязательно быть в основном тексте пояснительной записки, а в содержании перечисляются все приложения с указанием их номеров и заголовков ( при их наличии). В конце пояснительной записки перед приложениями должен быть приведен список литературы, которая была использована при работе над проектом.
3.5 Правила составления списка использованной литературы
Использованные в процессе работы над дипломным проектом специальные литературные источники указываются в конце пояснительной записки перед приложением. Список использованной литературы входит в основной объем проекта. При этом библиография составляется в алфавитном порядке. Список используемой литературы должен быть составлен в соответствии с ГОСТ 7.32-2017 «Система стандартов по информации, библиотечному и издательскому делу».
Общие правила и источники, которые были использованы в работе. Ссылки в тексте на источники следует указывать, размещая номер по списку источников в квадратных скобках.
Сначала размещают нормативно-методическую литературу, затем учебную литературу, журналы, средства массовой информации
3.6 Тезисы защиты дипломного проекта
- по ПМ.01 «Участие в проектировании зданий и сооружений»
Раздел 1 Конструктивное исполнение зданий
а) часть конструирование зданий;

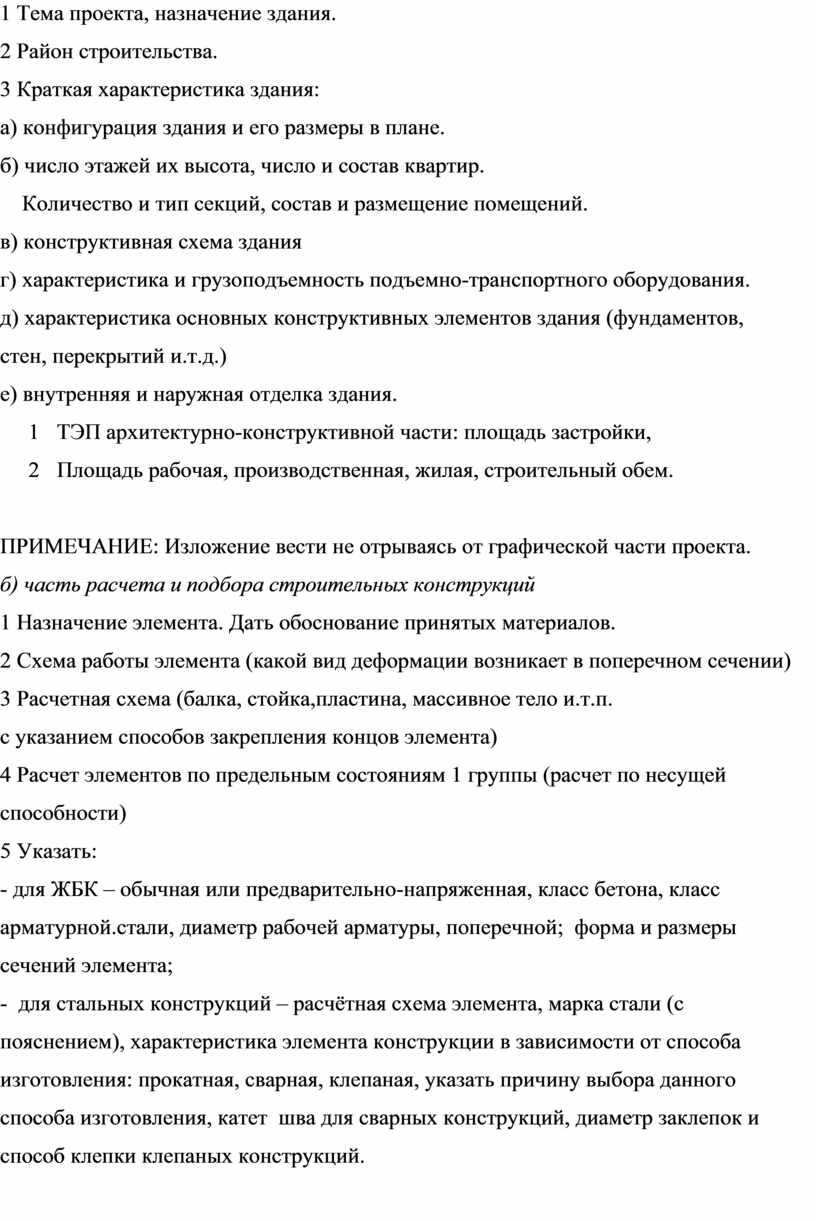

1 Тема проекта, назначение здания.
2 Район строительства.
3 Краткая характеристика здания:
а) конфигурация здания и его размеры в плане.
б) число этажей их высота, число и состав квартир.
Количество и тип секций, состав и размещение помещений.
в) конструктивная схема здания
г) характеристика и грузоподъемность подъемно-транспортного оборудования.
д) характеристика основных конструктивных элементов здания (фундаментов, стен, перекрытий и.т.д.)
е) внутренняя и наружная отделка здания.
3 ТЭП архитектурно-конструктивной части: площадь застройки,
4 Площадь рабочая, производственная, жилая, строительный обем.
ПРИМЕЧАНИЕ: Изложение вести не отрываясь от графической части проекта.
б) часть расчета и подбора строительных конструкций
1 Назначение элемента. Дать обоснование принятых материалов.
2 Схема работы элемента (какой вид деформации возникает в поперечном сечении)
3 Расчетная схема (балка, стойка,пластина, массивное тело и.т.п.
с указанием способов закрепления концов элемента)
4 Расчет элементов по предельным состояниям 1 группы (расчет по несущей способности)
5 Указать:
- для ЖБК – обычная или предварительно-напряженная, класс бетона, класс арматурной.стали, диаметр рабочей арматуры, поперечной; форма и размеры сечений элемента;
- для стальных конструкций – расчётная схема элемента, марка стали (с пояснением), характеристика элемента конструкции в зависимости от способа изготовления: прокатная, сварная, клепаная, указать причину выбора данного способа изготовления, катет шва для сварных конструкций, диаметр заклепок и способ клепки клепаных конструкций.

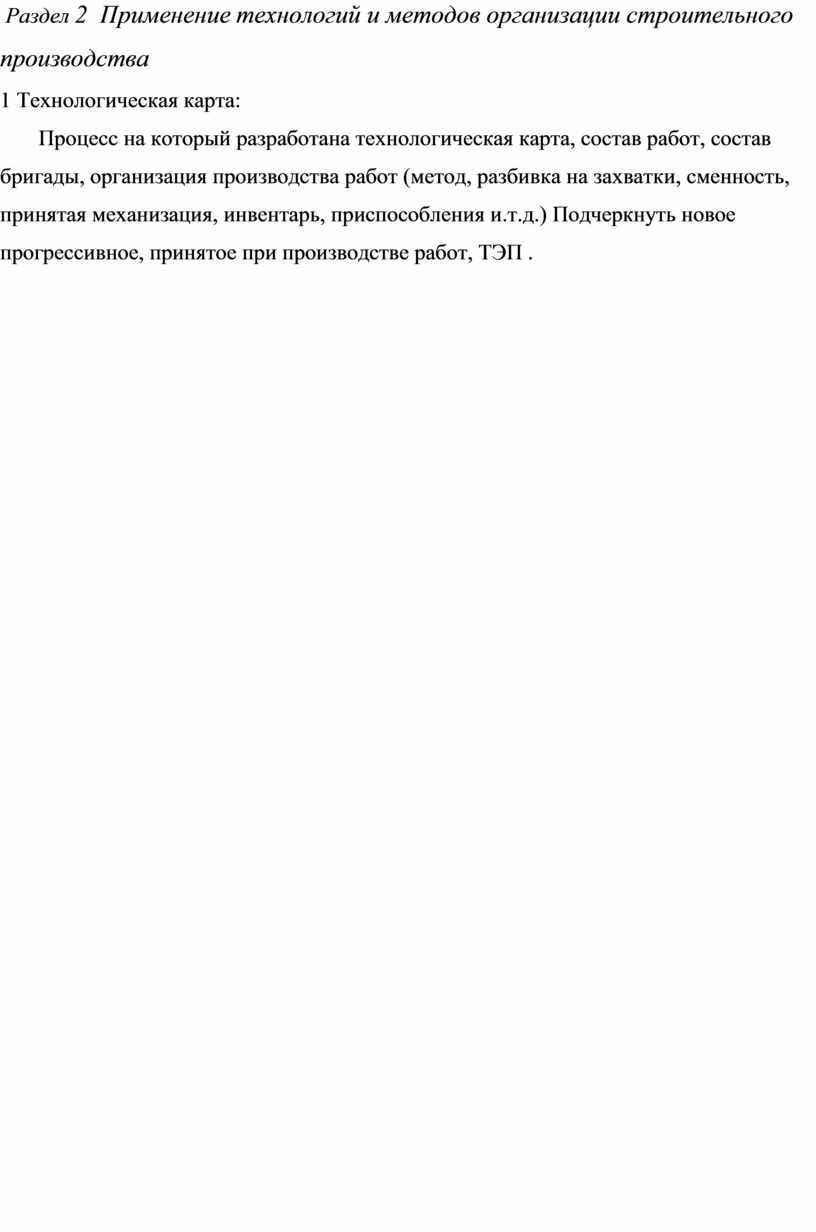

Раздел 2 Применение технологий и методов организации строительного производства
1 Технологическая карта:
Процесс на который разработана технологическая карта, состав работ, состав бригады, организация производства работ (метод, разбивка на захватки, сменность, принятая механизация, инвентарь, приспособления и.т.д.) Подчеркнуть новое прогрессивное, принятое при производстве работ, ТЭП .
4 Методические указания по выполнению разделов дипломного проекта
4.1 Раздел конструктивное исполнение зданий
Часть конструирование зданий разрабатывается на основании задания на проектирование с учетом принятых в сравнении вариантов объемно-планировочных и конструктивных решений. Раздел состоит из графической части и пояснительной записки. Разработка раздела должна быть выполнена таким образом, чтобы по ней можно было выполнить расчет несущих конструкций, разработать технологическую часть проекта (ПОР), проект организации строительства (ПОС) и определить сметную стоимость строительства.
Графическая часть архитектурно-конструктивной части дипломного проекта должна составлять полтора – полтора листа формата А1 и выполняться при соблюдении требований ГОСТов.
Графический материал должен быть скомпонован на листе четко, логически последовательно; между чертежами, таблицами, надписями и т.д. должны быть соблюдены интервалы; оптимальная плотность заполнения листа графическими материалами в пределах 75-80 %.
Графическая часть архитектурно-строительной части должна включать следующие чертежи:
При проектировании гражданских зданий
1 план первого или типового этажа. В симметричных зданиях допускается размещать на одном чертеже планы двух этажей, совмещая их по оси симметрии;
2 разрез поперечный вычерчивают один по лестничной клетке (секущая плоскость разреза должна проходить по входному узлу, по оконным проемам, по лоджиям и другим архитектурно-конструктивным элементам);
3 план плит перекрытия;
4 план фундаментов;
5 план кровли;
6 наиболее характерные архитектурно-конструктивные узлы, выбранные по согласованию с консультантом (не менее трех-четырех);
7 фасад главный с отмывкой (количество фасадов может быть увеличено на усмотрение консультанта раздела).
8 фрагмент генерального плана с отмывкой.

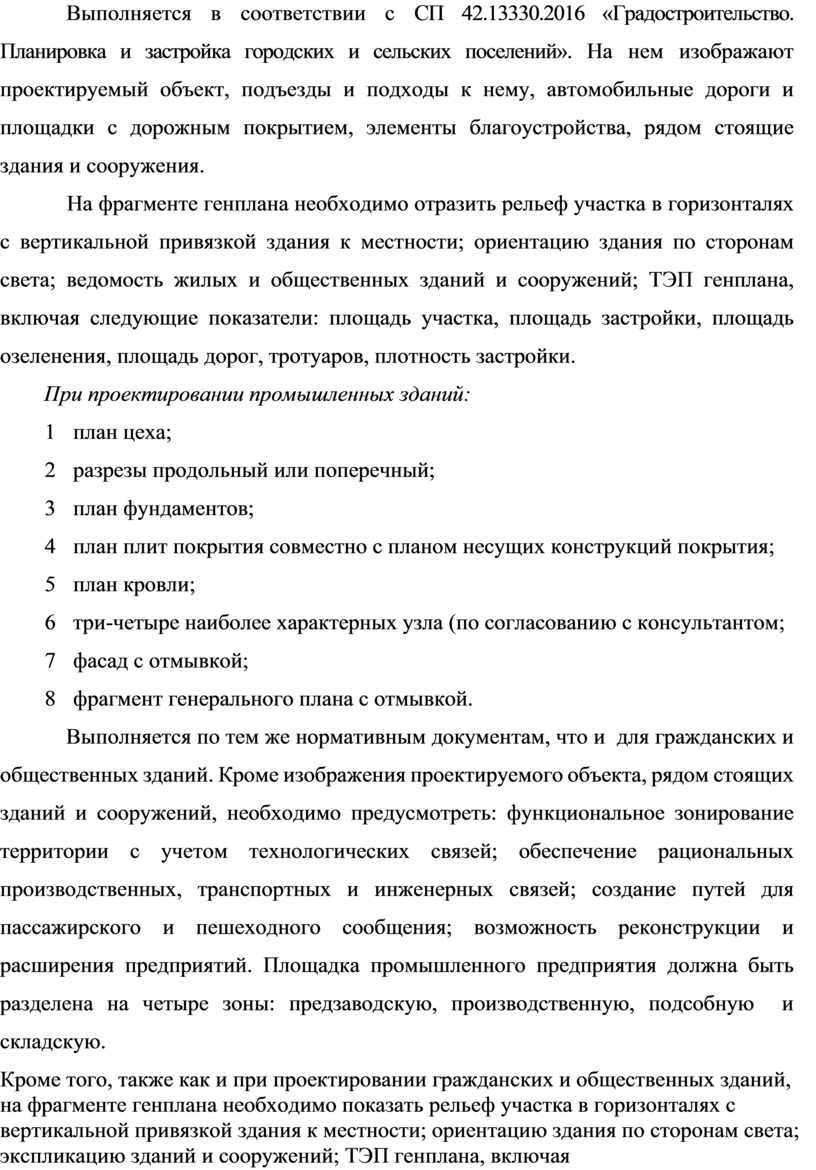

Выполняется в соответствии с СП 42.13330.2016 «Градостроительство. Планировка и застройка городских и сельских поселений». На нем изображают проектируемый объект, подъезды и подходы к нему, автомобильные дороги и площадки с дорожным покрытием, элементы благоустройства, рядом стоящие здания и сооружения.
На фрагменте генплана необходимо отразить рельеф участка в горизонталях с вертикальной привязкой здания к местности; ориентацию здания по сторонам света; ведомость жилых и общественных зданий и сооружений; ТЭП генплана, включая следующие показатели: площадь участка, площадь застройки, площадь озеленения, площадь дорог, тротуаров, плотность застройки.
При проектировании промышленных зданий:
1 план цеха;
2 разрезы продольный или поперечный;
3 план фундаментов;
4 план плит покрытия совместно с планом несущих конструкций покрытия;
5 план кровли;
6 три-четыре наиболее характерных узла (по согласованию с консультантом;
7 фасад с отмывкой;
8 фрагмент генерального плана с отмывкой.
Выполняется по тем же нормативным документам, что и для гражданских и общественных зданий. Кроме изображения проектируемого объекта, рядом стоящих зданий и сооружений, необходимо предусмотреть: функциональное зонирование территории с учетом технологических связей; обеспечение рациональных производственных, транспортных и инженерных связей; создание путей для пассажирского и пешеходного сообщения; возможность реконструкции и расширения предприятий. Площадка промышленного предприятия должна быть разделена на четыре зоны: предзаводскую, производственную, подсобную и складскую.
Кроме того, также как и при проектировании гражданских и общественных зданий, на фрагменте генплана необходимо показать рельеф участка в горизонталях с вертикальной привязкой здания к местности; ориентацию здания по сторонам света; экспликацию зданий и сооружений; ТЭП генплана, включая следующие показатели: площадь участка, площадь застройки, площадь озеленения, площадь дорог, тротуаров, плотность застройки.

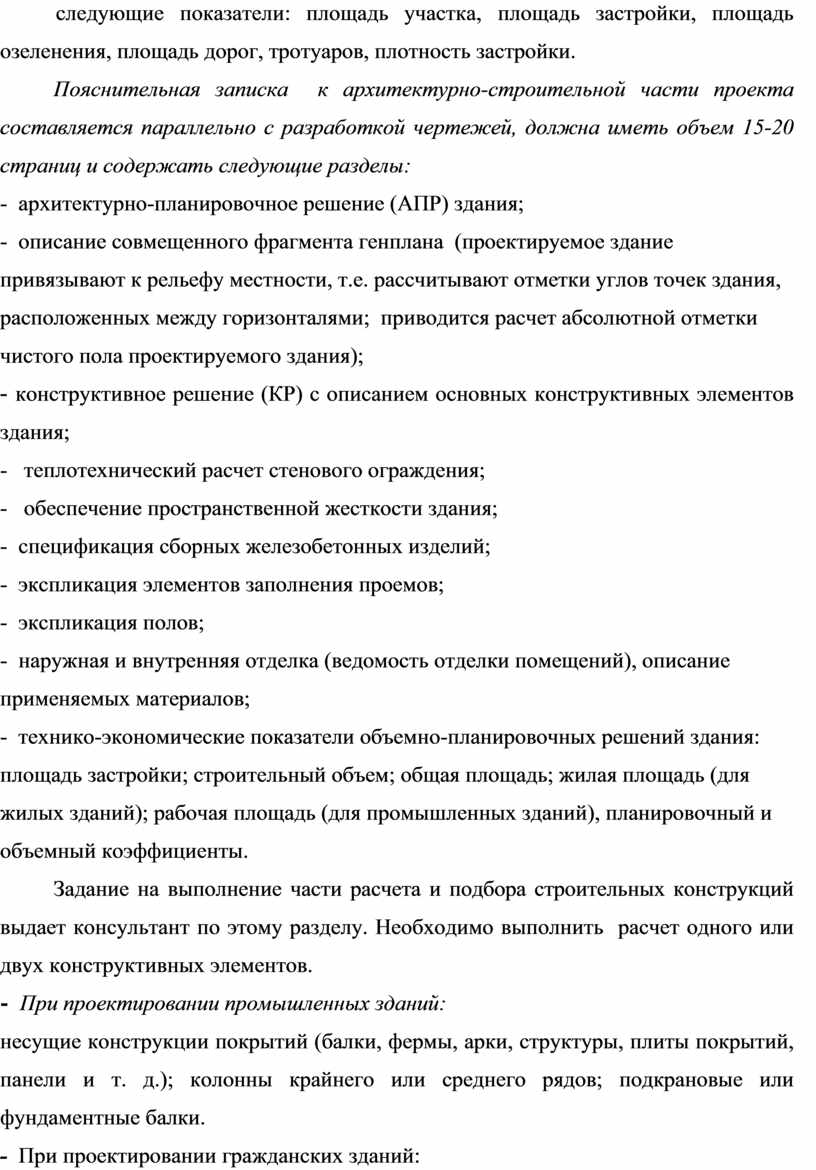

Пояснительная записка к архитектурно-строительной части проекта составляется параллельно с разработкой чертежей, должна иметь объем 15-20 страниц и содержать следующие разделы:
- архитектурно-планировочное решение (АПР) здания;
- описание совмещенного фрагмента генплана (проектируемое здание привязывают к рельефу местности, т.е. рассчитывают отметки углов точек здания, расположенных между горизонталями; приводится расчет абсолютной отметки чистого пола проектируемого здания);
- конструктивное решение (КР) с описанием основных конструктивных элементов здания;
- теплотехнический расчет стенового ограждения;
- обеспечение пространственной жесткости здания;
- спецификация сборных железобетонных изделий;
- экспликация элементов заполнения проемов;
- экспликация полов;
- наружная и внутренняя отделка (ведомость отделки помещений), описание применяемых материалов;
- технико-экономические показатели объемно-планировочных решений здания: площадь застройки; строительный объем; общая площадь; жилая площадь (для жилых зданий); рабочая площадь (для промышленных зданий), планировочный и объемный коэффициенты.
Задание на выполнение части расчета и подбора строительных конструкций выдает консультант по этому разделу. Необходимо выполнить расчет одного или двух конструктивных элементов.
- При проектировании промышленных зданий:
несущие конструкции покрытий (балки, фермы, арки, структуры, плиты покрытий, панели и т. д.); колонны крайнего или среднего рядов; подкрановые или фундаментные балки.
- При проектировании гражданских зданий:

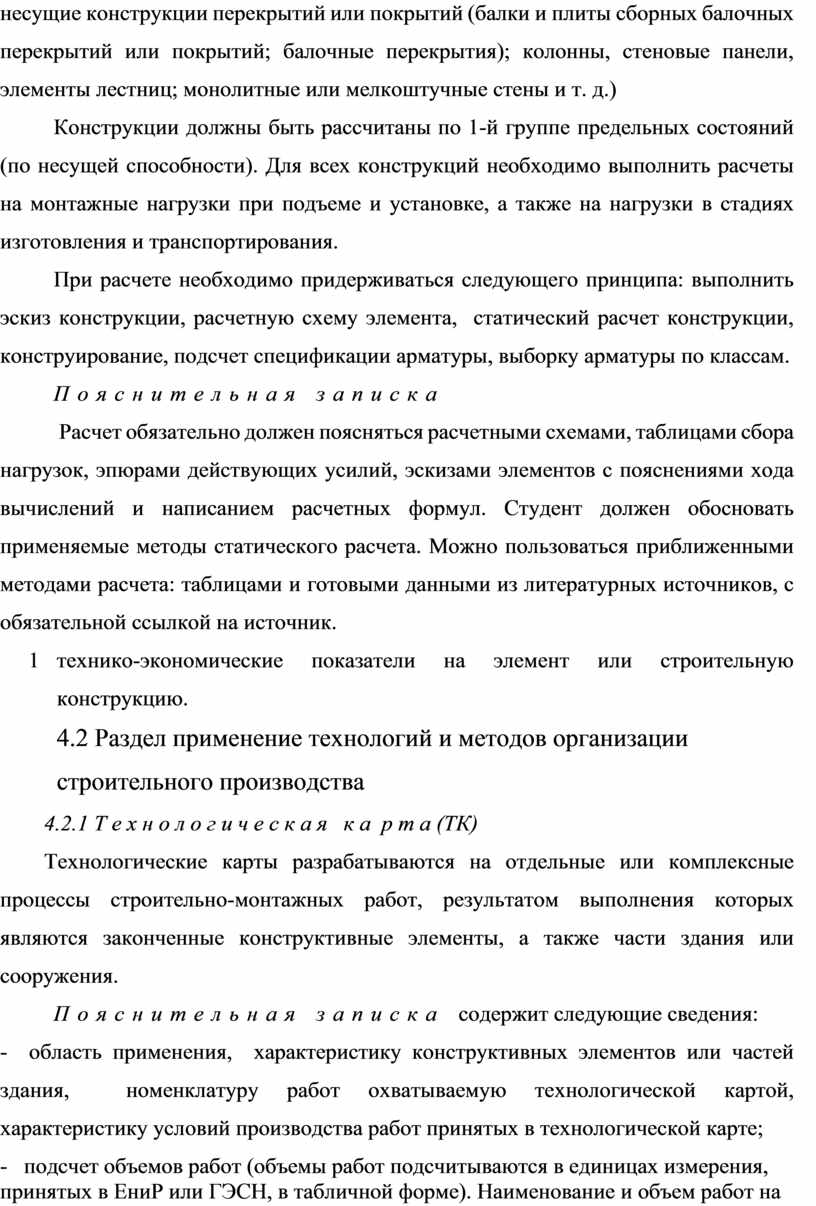

несущие конструкции перекрытий или покрытий (балки и плиты сборных балочных перекрытий или покрытий; балочные перекрытия); колонны, стеновые панели, элементы лестниц; монолитные или мелкоштучные стены и т. д.)
Конструкции должны быть рассчитаны по 1-й группе предельных состояний (по несущей способности). Для всех конструкций необходимо выполнить расчеты на монтажные нагрузки при подъеме и установке, а также на нагрузки в стадиях изготовления и транспортирования.
При расчете необходимо придерживаться следующего принципа: выполнить эскиз конструкции, расчетную схему элемента, статический расчет конструкции, конструирование, подсчет спецификации арматуры, выборку арматуры по классам.
Пояснительная записка
Расчет обязательно должен поясняться расчетными схемами, таблицами сбора нагрузок, эпюрами действующих усилий, эскизами элементов с пояснениями хода вычислений и написанием расчетных формул. Студент должен обосновать применяемые методы статического расчета. Можно пользоваться приближенными методами расчета: таблицами и готовыми данными из литературных источников, с обязательной ссылкой на источник.
5 технико-экономические показатели на элемент или строительную конструкцию.
4.2 Раздел применение технологий и методов организации строительного производства
4.2.1 Т е х н о л о г и ч е с к а я к а р т а (ТК)
Технологические карты разрабатываются на отдельные или комплексные процессы строительно-монтажных работ, результатом выполнения которых являются законченные конструктивные элементы, а также части здания или сооружения.
Пояснительная записка содержит следующие сведения:
- область применения, характеристику конструктивных элементов или частей здания, номенклатуру работ охватываемую технологической картой, характеристику условий производства работ принятых в технологической карте;
- подсчет объемов работ (объемы работ подсчитываются в единицах измерения, принятых в ЕниР или ГЭСН, в табличной форме). Наименование и объем работ на строительство объекта определяют по архитектурно-строительным и рабочим чертежам;
- выбор и технико-экономическое обоснование способа производства работ, ведущего механизма, грузозахватных приспособлений;

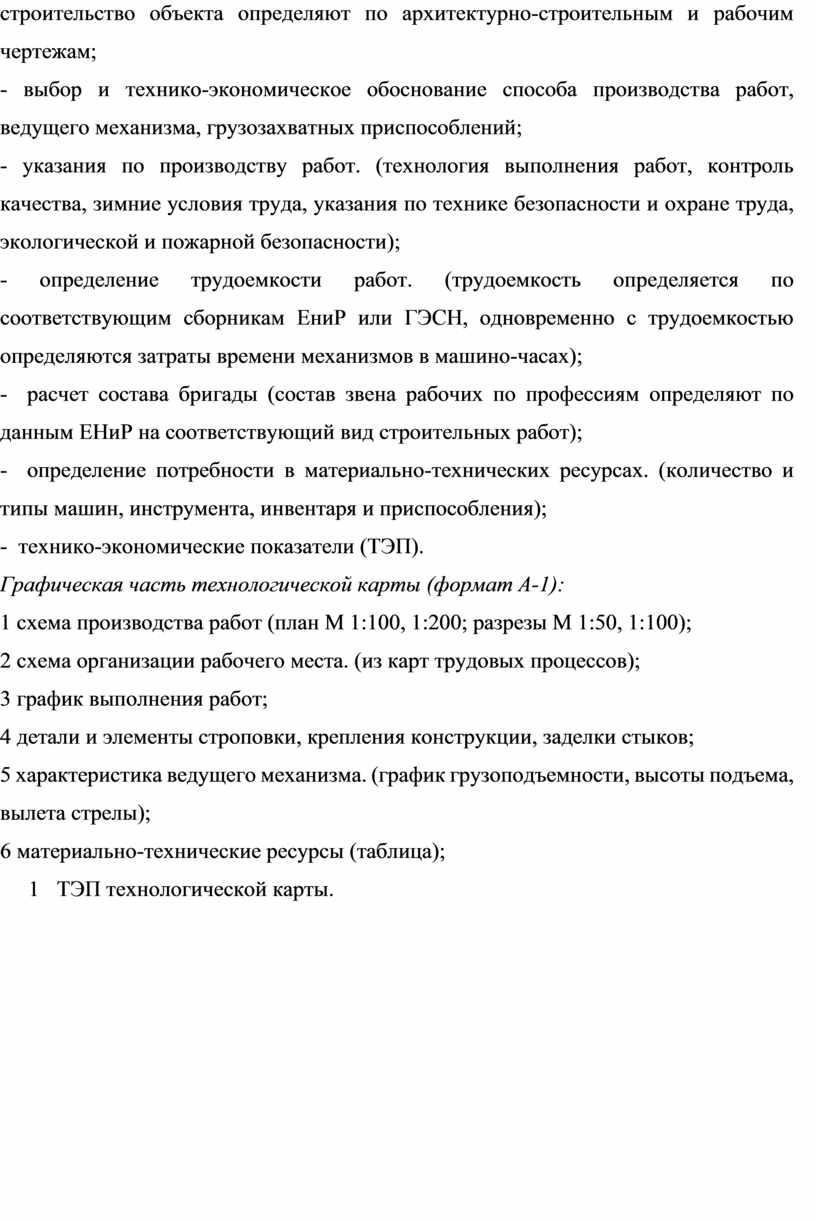

- указания по производству работ. (технология выполнения работ, контроль качества, зимние условия труда, указания по технике безопасности и охране труда, экологической и пожарной безопасности);
- определение трудоемкости работ. (трудоемкость определяется по соответствующим сборникам ЕниР или ГЭСН, одновременно с трудоемкостью определяются затраты времени механизмов в машино-часах);
- расчет состава бригады (состав звена рабочих по профессиям определяют по данным ЕНиР на соответствующий вид строительных работ);
- определение потребности в материально-технических ресурсах. (количество и типы машин, инструмента, инвентаря и приспособления);
- технико-экономические показатели (ТЭП).
Графическая часть технологической карты (формат А-1):
1 схема производства работ (план М 1:100, 1:200; разрезы М 1:50, 1:100);
2 схема организации рабочего места. (из карт трудовых процессов);
3 график выполнения работ;
4 детали и элементы строповки, крепления конструкции, заделки стыков;
5 характеристика ведущего механизма. (график грузоподъемности, высоты подъема, вылета стрелы);
6 материально-технические ресурсы (таблица);
6 ТЭП технологической карты.
5 Список использованных источников
Раздел Конструктивное исполнение зданий
Учебно-методическая литература
1 Долгун А.И. Т.Б. Меленцова Строительные конструкции – М. Издательский центр «Академия» - 2012 – 432с.
2 Белиба, В.Ю. Архитектура зданий : учебное пособие / В.Ю. Белиба, А.Т. Юханова. – Ростов н/Д. : Феникс, 2009. – 365, с. : ил. – (Среднее профессиональное образование).
1 Доркин, В.В. Металлические конструкции : учебник / В.В. Доркин, М.П. Рябцева. – М. : ИНФРА-М, 2009. – 455с. : ил. – (Среднее профессиональное образование).
2 Шерешевский, И.А. Конструирование промышленных зданий и сооружений: учебное пособие / И.А. Шерешевский. – Изд. стер. – М. : Архитектура-С, 2010. – 168с.
1. СП 20.13330.2016. Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*. Дата введения 2017-06-04 М. 2017г.
2. СП 63.13330.2018. Бетонные и железобетонные конструкции. Общие положения. Актуализированная редакция СНиП 52-01—2003. Дата введения 2018-11-28. М. 2018.
3. СП 131.13330.2020. Строительная климаталогия. Актуализированная редакция СНиП 23-01-99*. Дата введения 2013-12-24. М.2020
4. СП 50.133330.2024. Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003.
5. СП 16.13330.2017. Стальные конструкции. Актуализированная редакция СНиП II-23-81*. Дата введения 2018-01-01. М. 2018г.
6. СП 15.13330.2020. Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*. Дата введения
2020-01-01. М. 2020г.
7. СП 64.13330.2017. Деревянные конструкции. Актуализированная редакция СНиП II-25-80. Дата введения 2018-01-01. М. 2018г.
8. СП 22.13330.2016. Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*. Дата введения 2016-05-20. М. 2016г.
9. СП 24.13330.2011. Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85. Дата введения 2011-05-20. М. 2011г.
10. СП 59.13330.2020 Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001
11. ГОСТ 21.501-2020. Правила выполнения рабочей документации архитектурных и конструктивных решений. Система проектной документации для строительства. Дата введения 2018-05-01.
М. Стандарт информ 2013г.-42
12. ГОСТ Р 21.101-2020 Основные требования к проектной и рабочей документации, Дата введения 2021 -01 -01. М. Стандарт информ 2021г.-42
Раздел Применение технологий и методов организации строительного производства
1 Производство земляных работ и устройство фундаментов: практикум : учебное пособие / авт.-сост. Е.Г. Кремнева. – Минск : Новое знание, 2008. – 171с. : ил. – (Техническое образование).
2 Зимин М.П. и др. «Технология и организация строительного производства» М.: НПК «Интервак», 2001. – 672с.
3 Терентьев О.М. Технология возведения зданий и сооружений : - Ростов н/Д: Феникс, 2006. – 573с.: ил. – (Среднее профессиональное образование)
4 Кирнев А.Д Курсовое и дипломное проектирование: Учебное пособие: - Ростов н/Д.: Феникс, 2006. – 672с.: ил. – (Высшее образование)
5 Белецкий, Б. Ф. Строительные машины и оборудование: справоч. пособие / Б. Ф. Белецкий. – Ростов н/Д : Феникс, 2002. – 592 с.
6 Дикман, Л. Г. Организация строительного производства: учеб. пособие для вузов / Л. Г. Дикман. – М. : АСВ, 2003. – 512 с.
7 Куликов О.Н. , Охрана труда в строительстве: учебник для нач.проф.образования М. Издательский центр «Академия», 2008 – 352с.
8 Красный, Ю. М. Технология возведения зданий и сооружений: учеб. пособие для вузов / Ю. М. Красный, А. И. Бизяев. – Екатеринбург: УГТУ-УПИ, 2000. – 360с.
9 Справочник современного строителя/ Л.Р.Маклян [и др.];под общей редакцией Л.Р.Макляна. – Изд.2-е – Ростов н/Д: Феникс, 2005 – 540с.
10 Теличенко, В. И. Технология строительных процессов: учеб. для строительных вузов : в 2 ч.1.: Учебник / В. И. Теличенко [и др.]. – М. : Высш. шк., 2008. – 392 с.
11 Теличенко, В. И. Технология строительных процессов: учеб. для строительных вузов : в 2 ч.2.: Учебник / В. И. Теличенко [и др.]. – М. : Высш. шк., 2008. – 391 с.
12 Технология возведения полносборных зданий: учебник для вузов / Под ред. А. А. Афанасьева. – М. : АСВ, 2002. – 362 с.
13 Курсовое и дипломное проектирование. Промышленных и гражданских зданий. Учебное пособие для техникумов/ Под ред.А.Ф.Гаевого [и др.], ПО «Полиграфия», 2004 – 261с.
1 СП 49.13330.2010 Безопасность труда в строительстве, часть 1 Общие требования. Актуализированная редакция СНиП 12-03-2001 НПК «Агрохим», 2000, - 102с.
2 СНиП 12-04-2002 Безопасность труда в строительстве, часть2 Строительное производство; введ.2003-01-01, -.,ФГУПЦПП, 2004.-28с.
3 Государственные элементные сметные нормы на строительные работы: (сборники ГЭСН-81-02-01-2001, Москва 2009)
4 СП 48.13330.2019.Организация строительства. Актуализированная редакция СНиП 12-01-2004.
5 СП 45.13330.2017.Земляные сооружения, основания и фундаменты. Актуализированная редакция СНИП 3.02.01-87
Приложение А
Пример оформления паспорта ДП
Паспорт проекта
|
ДП |
Проектирование а индивидуального жилого дома по адресу: ул.Ольховая, д. 11а, г. Ревда, Свердловская область |
Паспорт дипломного проекта 2026 |
|
|
Район строительства г. Ревда |
Разработан в ГАПОУ СО НТСК Сидоровым Петром Ивановичем
Группы С-41 |
|
Климатический район 1В |
||
|
Расчётная температура наружного воздуха –370С |
||
|
Расчетная снеговая нагрузка 2,4 кПа (IV снеговой р-он) |
||
|
Класс здания по конструктивной пожарной опасности СО |
||
|
|
![]() |
(окончание)
|
№ п/п |
Наименование показателей |
Ед. изм. |
Показатель по проекту |
Нормативный показатель |
|
1 |
2 |
3 |
4 |
5 |
|
1 |
Строительный объём |
м3 |
|
|
|
2 |
Площади: |
|
|
|
|
2.1 |
Застройки |
м2 |
|
|
|
2.2 |
Жилая квартир |
м2 |
|
|
|
2.3 |
Общая квартир |
м2 |
|
|
|
2.4 |
Блока обслуживания |
м2 |
|
|
|
2.5 |
Общая |
м2 |
|
|
|
3 |
Расход материалов: |
|
|
|
|
3.1 |
Легкобетонных камней |
тыс. шт. |
|
|
|
3.2 |
Кирпич |
тыс. шт. |
|
|
|
3.3 |
Сборного железобетона |
м3 |
|
|
|
3.4 |
Бетона |
м3 |
|
|
|
3.5 |
Раствора |
м3 |
|
|
|
3.6 |
Пиломатериала |
м3 |
|
|
|
3.7 |
Теплоизоляционных плит |
м3 |
|
|
|
4 |
Показатели проекта: |
|
|
|
|
4.1 |
Продолжительность работ по ТК |
дни |
|
|
|
4.2 |
Выработка на одного чел. в смену |
|
|
|
|
4.3 |
Общая трудоёмкость по ТК |
чел/ дни |
|
|
|
4.4 |
Коэффициент энергоэффективности |
|
|
|
|
|
Состав проекта: |
|
|
|
|
Пояснительная записка |
стр |
|
|
|
|
Количество чертежей |
лист |
3 |
3 |
Применение современных материалов, конструкций и технологий в дипломном проекте:
НАПРИМЕР:
В дипломном проекте применены следующие современные материалы:
- теплоизоляционные
плиты «КТ вент», «КТ стена», «Термокровля В+» для теплоизоляции поверхностей;
- уплотняющая прокладка «Викар», пенополиуретановая пена «Макрофлекс», герметизирующая мастика «Элур Т» для устройства межпанельных стыков;
- декоративный материал «Минерикс» для отделки в заводских условиях лицевой поверхности наружных стеновых панелей;
- двухкамерные стеклопакеты из стекла с мягким селективным покрытием.
Пример
оформления титульного листа дипломного проекта
Министерство образования Свердловской области
государственное автономное профессиональное
образовательное учреждение
Свердловской области
«Нижнетагильский строительный колледж»
Отделение: строительства и дизайна
Специальность: 08.02.01. Строительство и эксплуатация
зданий и сооружений
Зав. отделением
_______Т.И.Пахалуева
Пояснительная записка
к дипломному проекту
ПРОЕКТИРОВАНИЕ ЖИЛОГО ДОМА ПО АДРЕСУ:
ул.ЩОРСА, Д. 23а, г.НИЖНИЙ ТАГИЛ,
СВЕРДЛОВСКАЯ ОБЛАСТЬ
НТСК-08.02.01- С-41-2026-ПЗ
Руководитель Е.Ю.Панченко
Студент: И.В.Иванов
2026
Скачано с www.znanio.ru
Материалы на данной страницы взяты из открытых источников либо размещены пользователем в соответствии с договором-офертой сайта. Вы можете сообщить о нарушении.
