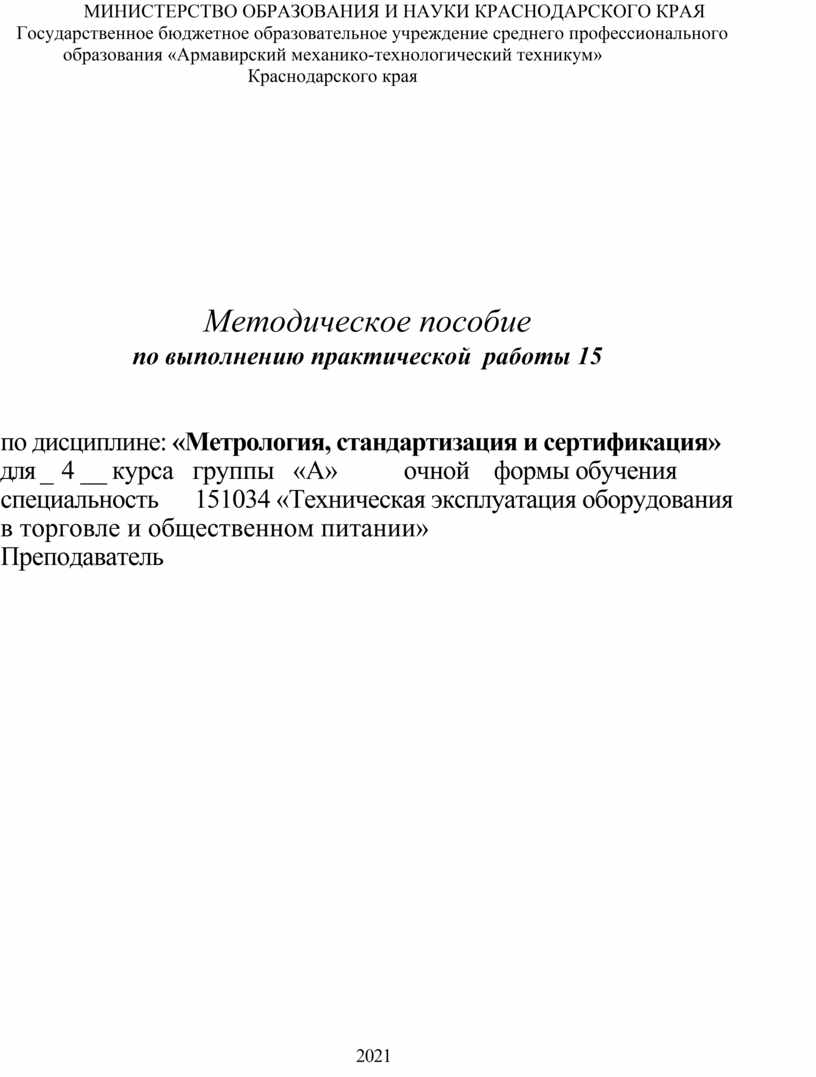

Методическое пособие по выполнению практической работы 15 по дисциплине: «Метрология, стандартизация и сертификация»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ КРАСНОДАРСКОГО КРАЯ Государственное бюджетное образовательное учреждение среднего профессионального

образования «Армавирский механико-технологический техникум» Краснодарского края

Методическое пособие

по выполнению практической  работы 15

по дисциплине: «Метрология, стандартизация и сертификация»

для_ 4__ курса   группы   «А»         очной    формы обучения

специальность      151034 «Техническая эксплуатация оборудования в торговле и общественном питании»

Преподаватель

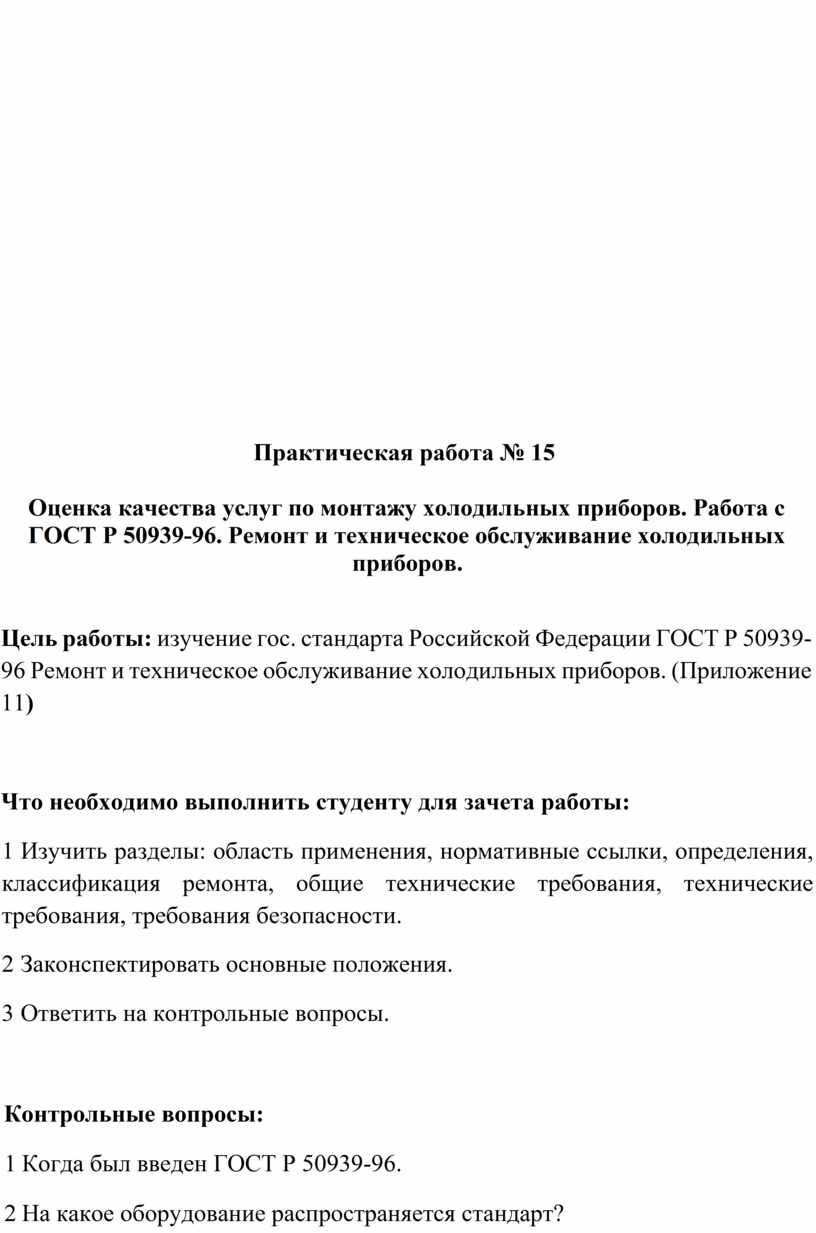

Практическая работа № 15

Оценка качества услуг по монтажу холодильных приборов. Работа с ГОСТ Р 50939-96. Ремонт и техническое обслуживание холодильных

приборов.

Цель работы: изучение гос. стандарта Российской Федерации ГОСТ Р 50939-96 Ремонт и техническое обслуживание холодильных приборов. (Приложение 11)

Что необходимо выполнить студенту для зачета работы:

1   Изучить разделы: область применения, нормативные ссылки, определения, классификация ремонта, общие технические требования, технические требования, требования безопасности.

2   Законспектировать основные положения.

3   Ответить на контрольные вопросы.

Контрольные вопросы:

1   Когда был введен ГОСТ Р 50939-96.

2   На какое оборудование распространяется стандарт?

3   Требования, предъявляемые к холодильным приборам.

4 Какому значению должна соответствовать температура при отсутствии
маркировки на приборе?

5 Перечислите показатели, обеспечивающие безопасность работы
отремонтированного холодильного прибора.

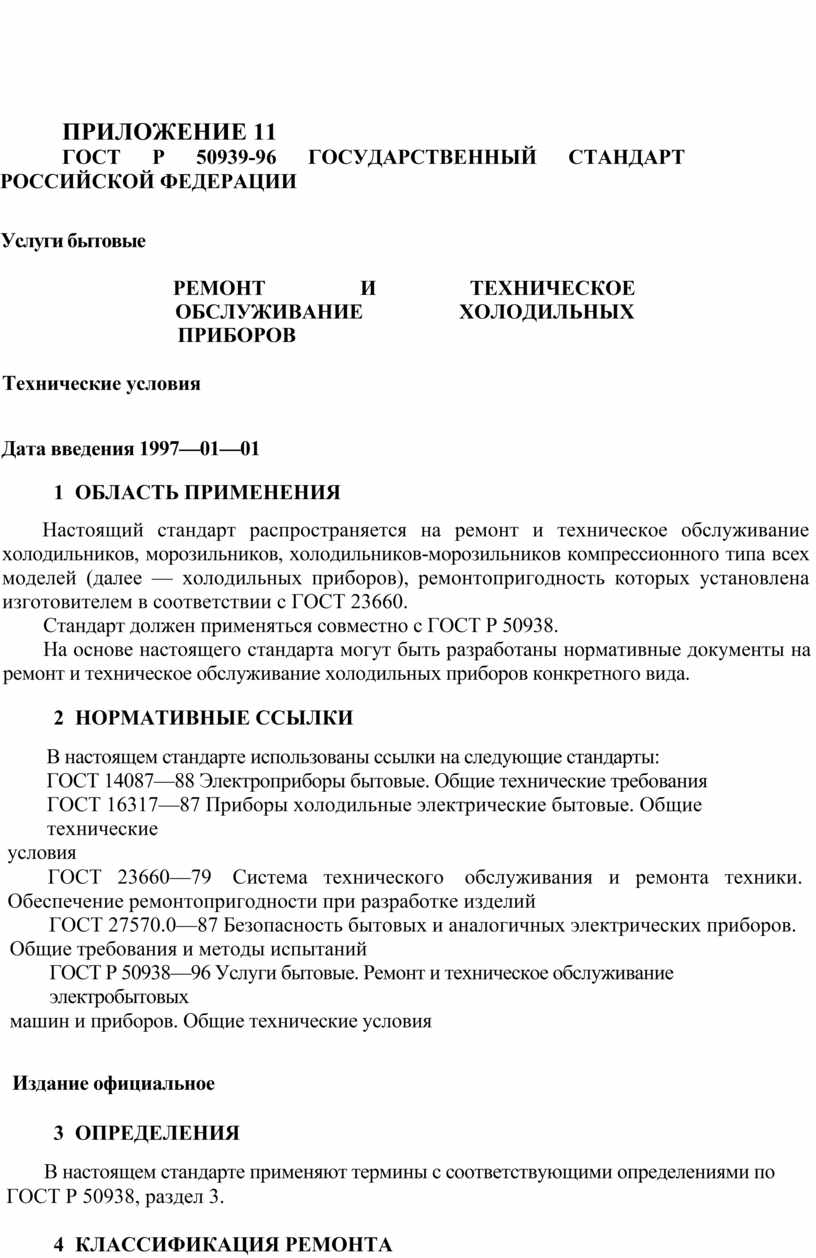

ПРИЛОЖЕНИЕ 11

ГОСТ      Р      50939-96      ГОСУДАРСТВЕННЫЙ      СТАНДАРТ      РОССИЙСКОЙ ФЕДЕРАЦИИ

Услуги бытовые

РЕМОНТ                  И                  ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ                  ХОЛОДИЛЬНЫХ

ПРИБОРОВ

Технические условия

Дата введения 1997—01—01

1  ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на ремонт и техническое обслуживание холодильников, морозильников, холодильников-морозильников компрессионного типа всех моделей (далее — холодильных приборов), ремонтопригодность которых установлена изготовителем в соответствии с ГОСТ 23660.

Стандарт должен применяться совместно с ГОСТ Р 50938.

На основе настоящего стандарта могут быть разработаны нормативные документы на ремонт и техническое обслуживание холодильных приборов конкретного вида.

2  НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 14087—88 Электроприборы бытовые. Общие технические требования

ГОСТ 16317—87 Приборы холодильные электрические бытовые. Общие технические

условия

ГОСТ   23660—79    Система   технического    обслуживания   и   ремонта   техники.

Обеспечение ремонтопригодности при разработке изделий

ГОСТ 27570.0—87 Безопасность бытовых и аналогичных электрических приборов.

Общие требования и методы испытаний

ГОСТ Р 50938—96 Услуги бытовые. Ремонт и техническое обслуживание электробытовых

машин и приборов. Общие технические условия

Издание официальное

3  ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют термины с соответствующими определениями по ГОСТ Р 50938, раздел 3.

4  КЛАССИФИКАЦИЯ РЕМОНТА

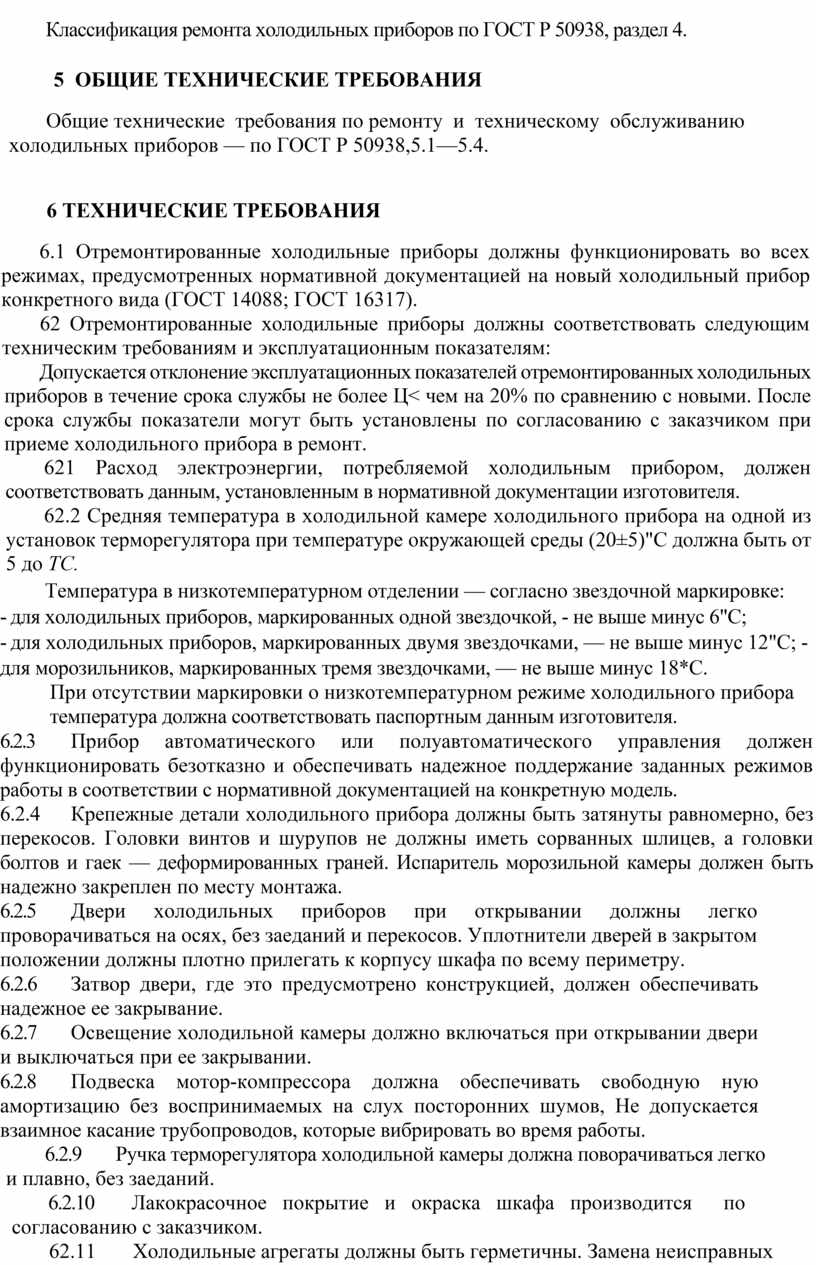

Классификация ремонта холодильных приборов по ГОСТ Р 50938, раздел 4.

5  ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Общие технические  требования по ремонту  и  техническому  обслуживанию холодильных приборов — по ГОСТ Р 50938,5.1—5.4.

6 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

6.1 Отремонтированные холодильные приборы должны функционировать во всех режимах, предусмотренных нормативной документацией на новый холодильный прибор конкретного вида (ГОСТ 14088; ГОСТ 16317).

62 Отремонтированные холодильные приборы должны соответствовать следующим техническим требованиям и эксплуатационным показателям:

Допускается отклонение эксплуатационных показателей отремонтированных холодильных приборов в течение срока службы не более Ц< чем на 20% по сравнению с новыми. После срока службы показатели могут быть установлены по согласованию с заказчиком при приеме холодильного прибора в ремонт.

621 Расход электроэнергии, потребляемой холодильным прибором, должен соответствовать данным, установленным в нормативной документации изготовителя.

62.2 Средняя температура в холодильной камере холодильного прибора на одной из установок терморегулятора при температуре окружающей среды (20±5)"С должна быть от 5 до ТС.

Температура в низкотемпературном отделении — согласно звездочной маркировке:

-  для холодильных приборов, маркированных одной звездочкой, - не выше минус 6"С;

-  для холодильных приборов, маркированных двумя звездочками, — не выше минус 12"С; - для морозильников, маркированных тремя звездочками, — не выше минус 18*С.

При отсутствии маркировки о низкотемпературном режиме холодильного прибора температура должна соответствовать паспортным данным изготовителя.

6.2.3                           Прибор автоматического или полуавтоматического управления должен функционировать безотказно и обеспечивать надежное поддержание заданных режимов работы в соответствии с нормативной документацией на конкретную модель.

6.2.4            Крепежные детали холодильного прибора должны быть затянуты равномерно, без перекосов. Головки винтов и шурупов не должны иметь сорванных шлицев, а головки болтов и гаек — деформированных граней. Испаритель морозильной камеры должен быть надежно закреплен по месту монтажа.

6.2.5                           Двери холодильных приборов при открывании должны легко проворачиваться на осях, без заеданий и перекосов. Уплотнители дверей в закрытом положении должны плотно прилегать к корпусу шкафа по всему периметру.

6.2.6                          Затвор двери, где это предусмотрено конструкцией, должен обеспечивать надежное ее закрывание.

6.2.7                          Освещение холодильной камеры должно включаться при открывании двери и выключаться при ее закрывании.

6.2.8                           Подвеска мотор-компрессора должна обеспечивать свободную ную амортизацию без воспринимаемых на слух посторонних шумов, Не допускается взаимное касание трубопроводов, которые вибрировать во время работы.

6.2.9       Ручка терморегулятора холодильной камеры должна поворачиваться легко
и плавно, без заеданий.

6.2.10       Лакокрасочное   покрытие   и   окраска   шкафа   производится      по
согласованию с заказчиком.

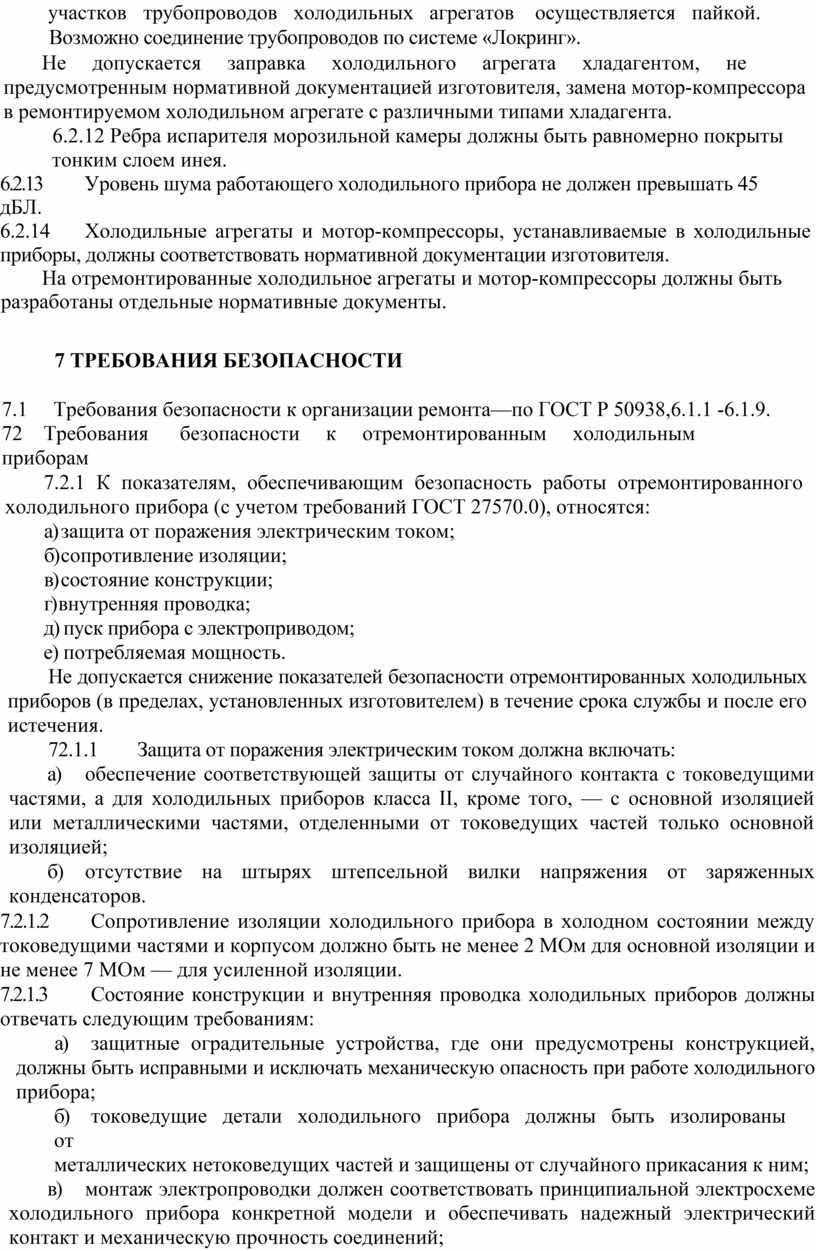

62.11       Холодильные агрегаты должны быть герметичны. Замена неисправных

участков   трубопроводов   холодильных   агрегатов    осуществляется   пайкой.

Возможно соединение трубопроводов по системе «Локринг».

Не     допускается     заправка     холодильного     агрегата     хладагентом,     не предусмотренным нормативной документацией изготовителя, замена мотор-компрессора в ремонтируемом холодильном агрегате с различными типами хладагента.

6.2.12 Ребра испарителя морозильной камеры должны быть равномерно покрыты

тонким слоем инея.

6.2.13                                 Уровень шума работающего холодильного прибора не должен превышать 45 дБЛ.

6.2.14              Холодильные агрегаты и мотор-компрессоры, устанавливаемые в холодильные приборы, должны соответствовать нормативной документации изготовителя.

На отремонтированные холодильное агрегаты и мотор-компрессоры должны быть разработаны отдельные нормативные документы.

7 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

7.1     Требования безопасности к организации ремонта—по ГОСТ Р 50938,6.1.1 -6.1.9.

72    Требования      безопасности     к     отремонтированным     холодильным

приборам

7.2.1 К показателям, обеспечивающим безопасность работы отремонтированного холодильного прибора (с учетом требований ГОСТ 27570.0), относятся:

а) защита от поражения электрическим током;

б) сопротивление изоляции;

в) состояние конструкции;

г) внутренняя проводка;

д) пуск прибора с электроприводом;

е) потребляемая мощность.

Не допускается снижение показателей безопасности отремонтированных холодильных приборов (в пределах, установленных изготовителем) в течение срока службы и после его истечения.

72.1.1        Защита от поражения электрическим током должна включать:

а)     обеспечение соответствующей защиты от случайного контакта с токоведущими
частями, а для холодильных приборов класса II, кроме того, — с основной изоляцией
или металлическими частями, отделенными от токоведущих частей только основной
изоляцией;

б)     отсутствие на штырях штепсельной вилки напряжения от заряженных
конденсаторов.

7.2.1.2                                Сопротивление изоляции холодильного прибора в холодном состоянии между токоведущими частями и корпусом должно быть не менее 2 МОм для основной изоляции и не менее 7 МОм — для усиленной изоляции.

7.2.1.3                                 Состояние конструкции и внутренняя проводка холодильных приборов должны отвечать следующим требованиям:

а)    защитные оградительные устройства, где они предусмотрены конструкцией,
должны быть исправными и исключать механическую опасность при работе холодильного
прибора;

б)    токоведущие   детали   холодильного   прибора   должны   быть   изолированы   от
металлических нетоковедущих частей и защищены от случайного прикасания к ним;

в)     монтаж электропроводки должен соответствовать принципиальной электросхеме
холодильного прибора конкретной модели и обеспечивать надежный электрический
контакт и механическую прочность соединений;

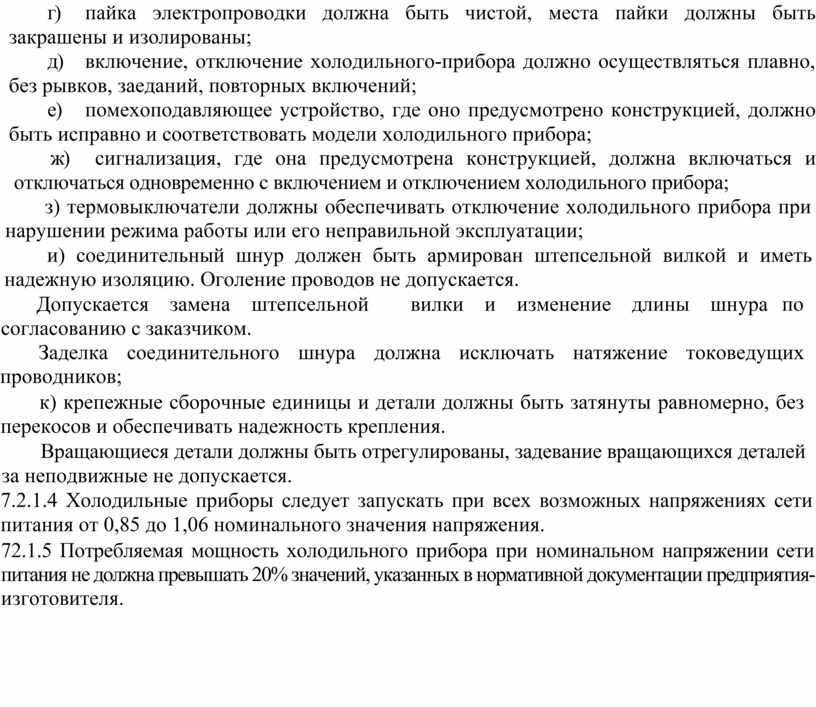

г)     пайка электропроводки должна быть чистой, места пайки должны быть
закрашены и изолированы;

д)     включение, отключение холодильного-прибора должно осуществляться плавно,
без рывков, заеданий, повторных включений;

е)     помехоподавляющее устройство, где оно предусмотрено конструкцией, должно
быть исправно и соответствовать модели холодильного прибора;

ж)     сигнализация, где она предусмотрена конструкцией, должна включаться и
отключаться одновременно с включением и отключением холодильного прибора;

з) термовыключатели должны обеспечивать отключение холодильного прибора при нарушении режима работы или его неправильной эксплуатации;

и) соединительный шнур должен быть армирован штепсельной вилкой и иметь надежную изоляцию. Оголение проводов не допускается.

Допускается   замена   штепсельной      вилки   и   изменение   длины   шнура  по согласованию с заказчиком.

Заделка   соединительного   шнура   должна   исключать   натяжение   токоведущих проводников;

к) крепежные сборочные единицы и детали должны быть затянуты равномерно, без перекосов и обеспечивать надежность крепления.

Вращающиеся детали должны быть отрегулированы, задевание вращающихся деталей за неподвижные не допускается.

7.2.1.4 Холодильные приборы следует запускать при всех возможных напряжениях сети питания от 0,85 до 1,06 номинального значения напряжения.

72.1.5 Потребляемая мощность холодильного прибора при номинальном напряжении сети питания не должна превышать 20% значений, указанных в нормативной документации предприятия-изготовителя.
