Методическое пособие по выполнению практической работы 4 по дисциплине: «Метрология, стандартизация и сертификация»

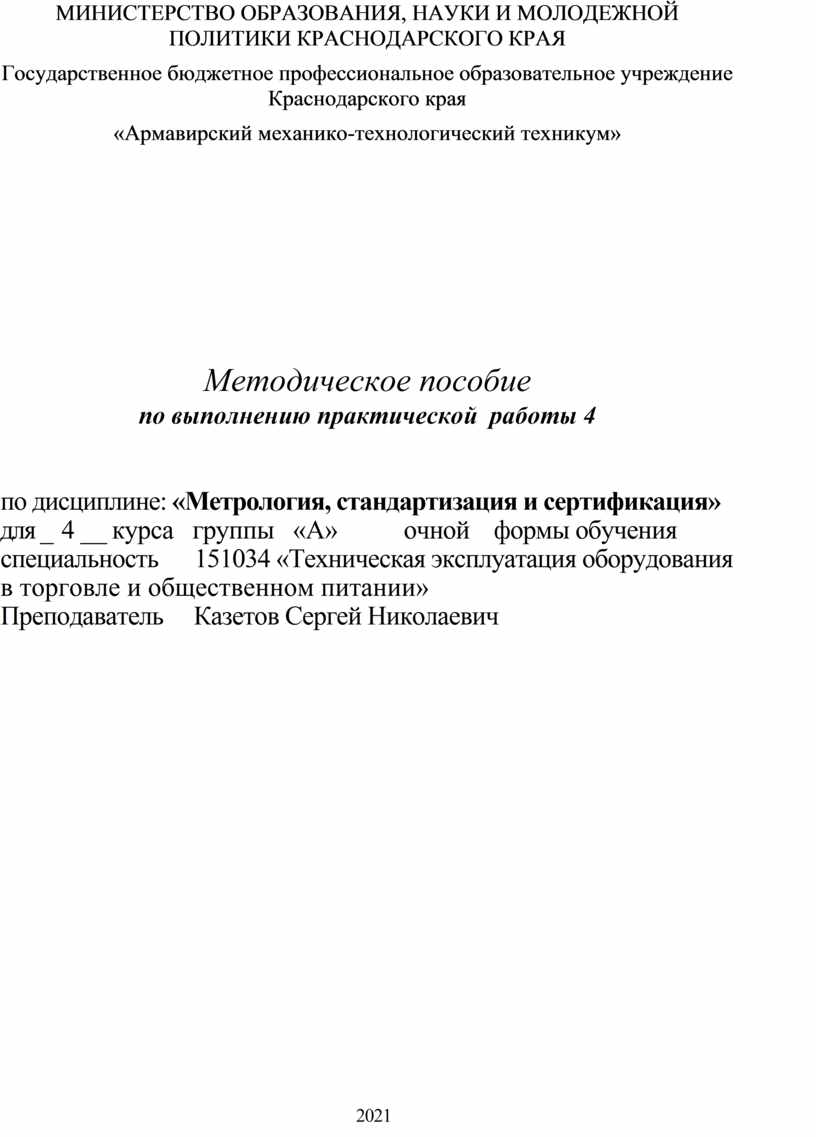

МИНИСТЕРСТВО ОБРАЗОВАНИЯ, НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

Методическое пособие

по выполнению практической  работы 4

по дисциплине: «Метрология, стандартизация и сертификация»

для_ 4__ курса   группы   «А»         очной    формы обучения

специальность      151034 «Техническая эксплуатация оборудования в торговле и общественном питании»

Преподаватель     Казетов Сергей Николаевич

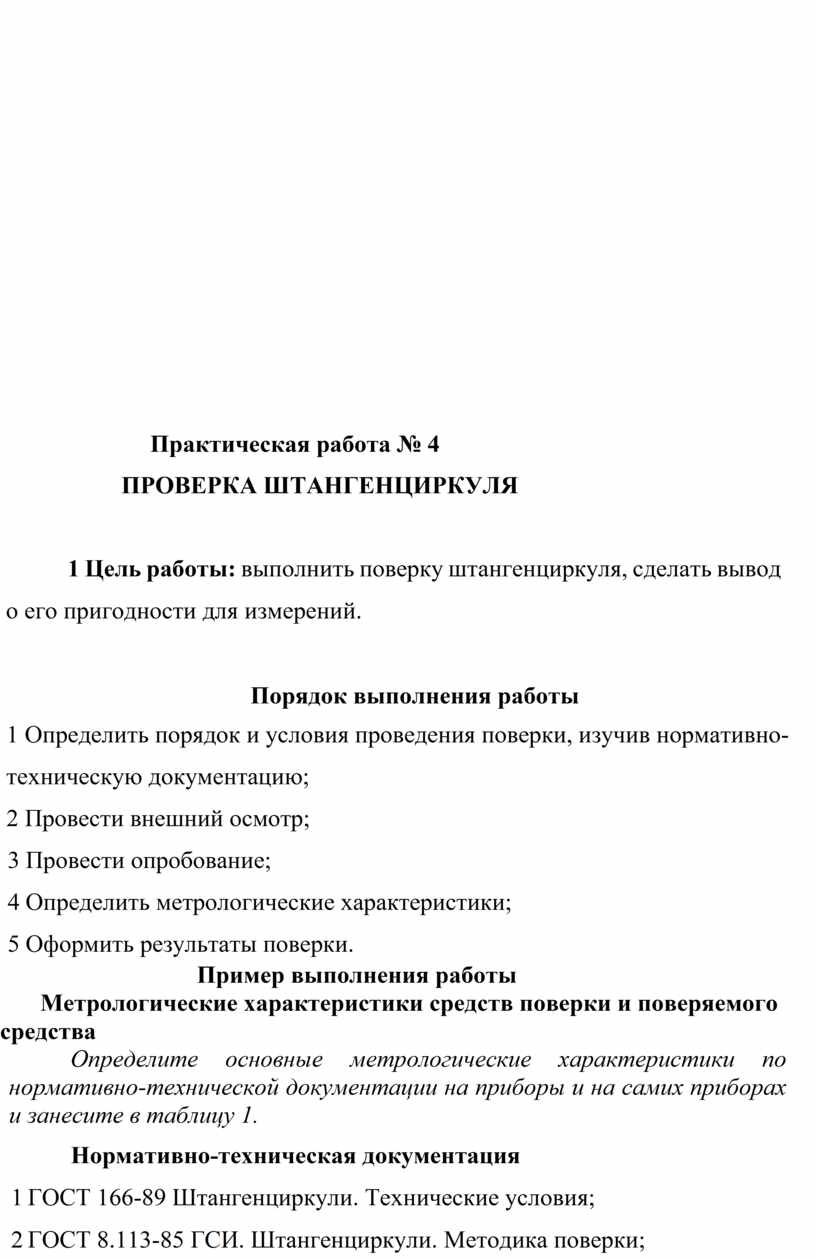

Практическая работа № 4

ПРОВЕРКА ШТАНГЕНЦИРКУЛЯ

1 Цель работы: выполнить поверку штангенциркуля, сделать вывод о его пригодности для измерений.

Порядок выполнения работы

1 Определить порядок и условия проведения поверки, изучив нормативно-техническую документацию;

2 Провести внешний осмотр;

3   Провести опробование;

4   Определить метрологические характеристики;

5   Оформить результаты поверки.

Пример выполнения работы

Метрологические характеристики средств поверки и поверяемого средства

Определите основные метрологические характеристики по нормативно-технической документации на приборы и на самих приборах и занесите в таблицу 1.

Нормативно-техническая документация

1  ГОСТ 166-89 Штангенциркули. Технические условия;

2  ГОСТ 8.113-85 ГСИ. Штангенциркули. Методика поверки;

Таблица 1 - Метрологические характеристики средств поверки и поверяемого средства

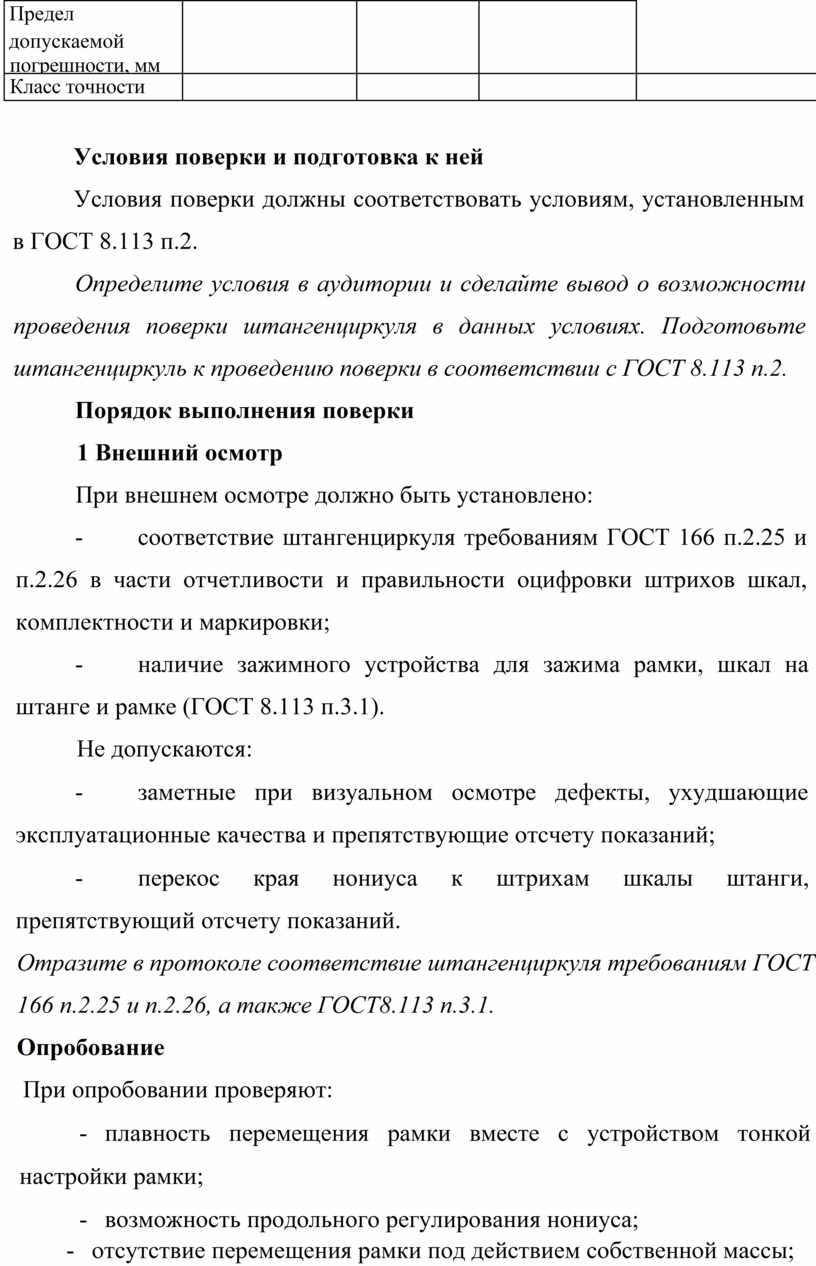

Условия поверки и подготовка к ней

Условия поверки должны соответствовать условиям, установленным в ГОСТ 8.113 п.2.

Определите условия в аудитории и сделайте вывод о возможности проведения поверки штангенциркуля в данных условиях. Подготовьте штангенциркуль к проведению поверки в соответствии с ГОСТ 8.113 п.2.

Порядок выполнения поверки

1 Внешний осмотр

При внешнем осмотре должно быть установлено:

-                     соответствие штангенциркуля требованиям ГОСТ 166 п.2.25 и п.2.26 в части отчетливости и правильности оцифровки штрихов шкал, комплектности и маркировки;

-                     наличие зажимного устройства для зажима рамки, шкал на штанге и рамке (ГОСТ 8.113 п.3.1).

Не допускаются:

-                     заметные при визуальном осмотре дефекты, ухудшающие эксплуатационные качества и препятствующие отсчету показаний;

-                     перекос края нониуса к штрихам шкалы штанги, препятствующий отсчету показаний.

Отразите в протоколе соответствие штангенциркуля требованиям ГОСТ 166 п.2.25 и п.2.26, а также ГОСТ8.113 п.3.1.

Опробование

 При опробовании проверяют:

-       плавность перемещения рамки вместе с устройством тонкой настройки рамки;

-       возможность продольного регулирования нониуса;

-       отсутствие перемещения рамки под действием собственной массы;

-       возможность зажима рамки в любом положении в пределах диапазона измерения;

-       нахождение рамки с нониусом по всей ее длине на штанге при измерении размеров, равных верхнему пределу измерения;

-       отсутствие продольных царапин на шкале штанги при перемещении по ней рамки (визуально).

Отразите в протоколе работоспособность штангенциркуля и соблюдение требований ГОСТ8.113 п.3.2.

Определение метрологических характеристик

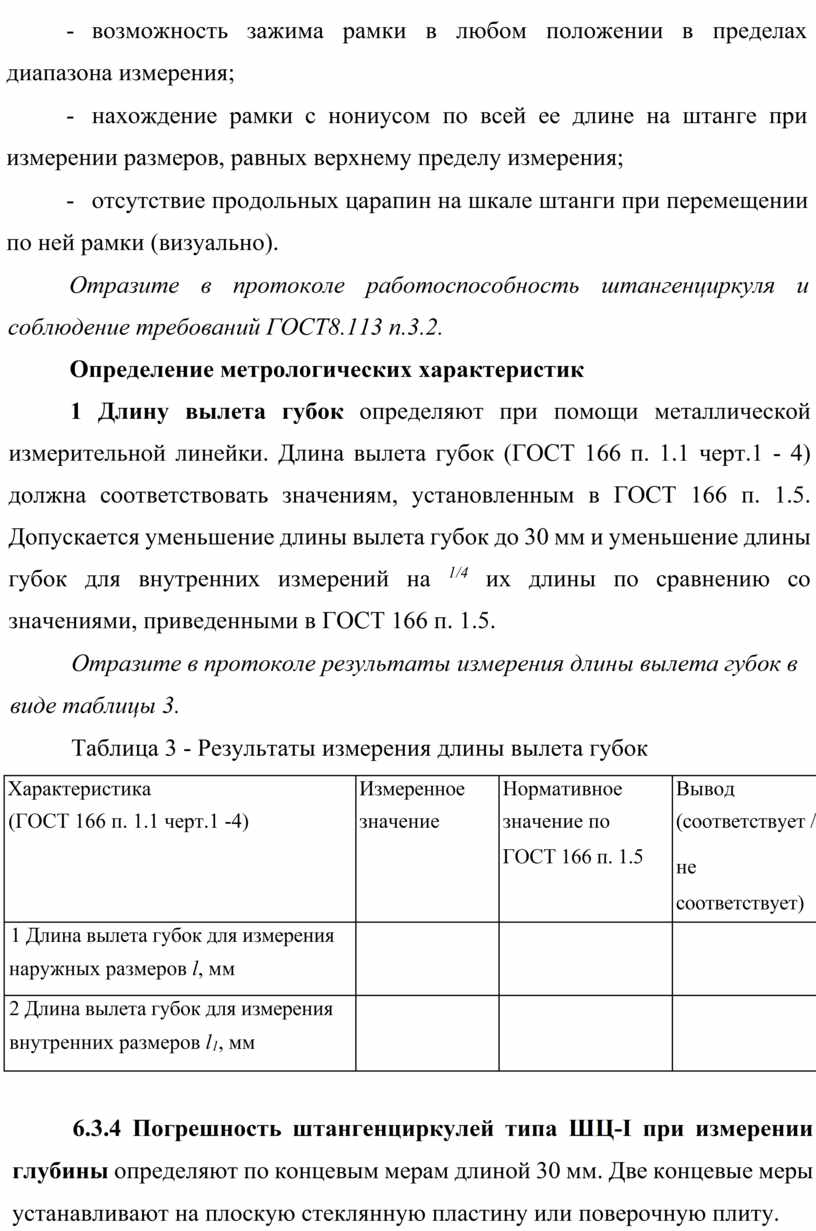

1 Длину вылета губок определяют при помощи металлической измерительной линейки. Длина вылета губок (ГОСТ 166 п. 1.1 черт.1 - 4) должна соответствовать значениям, установленным в ГОСТ 166 п. 1.5. Допускается уменьшение длины вылета губок до 30 мм и уменьшение длины губок для внутренних измерений на ^1/4 их длины по сравнению со значениями, приведенными в ГОСТ 166 п. 1.5.

Отразите в протоколе результаты измерения длины вылета губок в виде таблицы 3.

Таблица 3 - Результаты измерения длины вылета губок

6.3.4 Погрешность штангенциркулей типа ШЦ-I при измерении глубины определяют по концевым мерам длиной 30 мм. Две концевые меры устанавливают на плоскую стеклянную пластину или поверочную плиту.

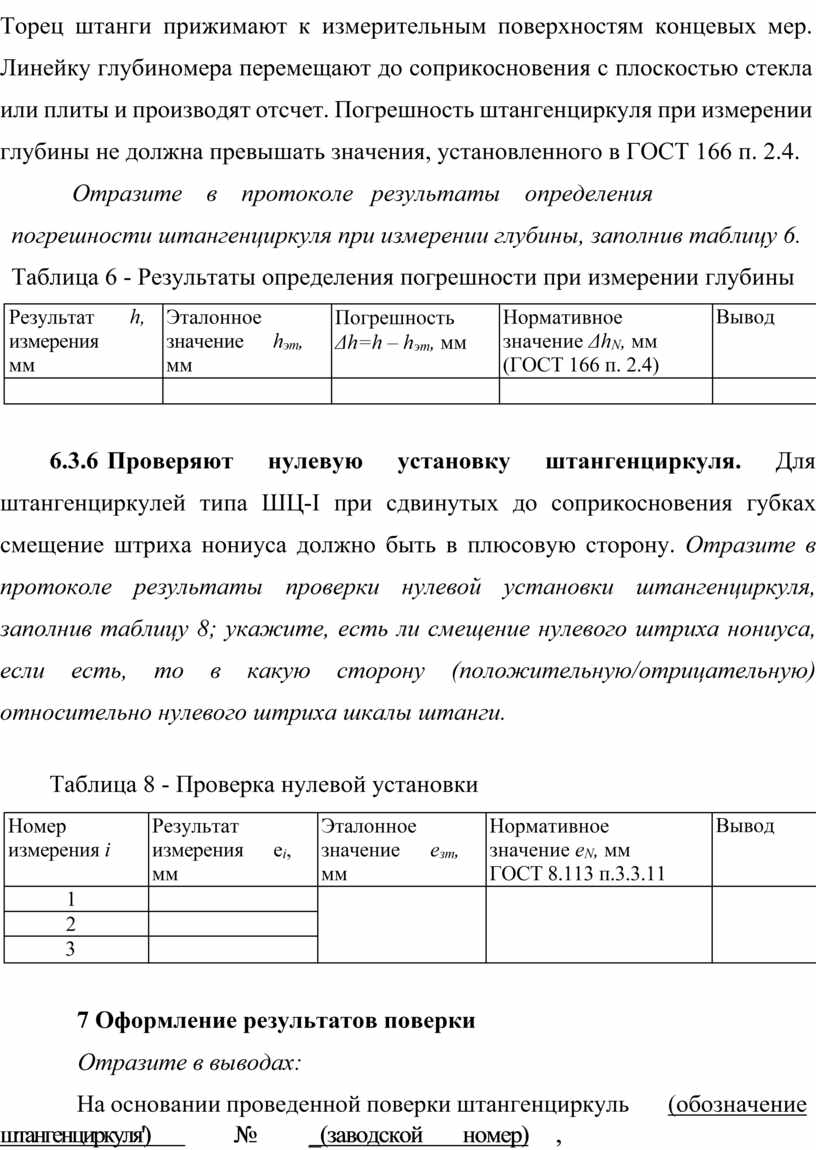

Торец штанги прижимают к измерительным поверхностям концевых мер. Линейку глубиномера перемещают до соприкосновения с плоскостью стекла или плиты и производят отсчет. Погрешность штангенциркуля при измерении глубины не должна превышать значения, установленного в ГОСТ 166 п. 2.4.

Отразите    в    протоколе   результаты    определения    погрешности штангенциркуля при измерении глубины, заполнив таблицу 6. Таблица 6 - Результаты определения погрешности при измерении глубины

6.3.6 Проверяют    нулевую    установку    штангенциркуля.    Для штангенциркулей типа ШЦ-I при сдвинутых до соприкосновения губках смещение штриха нониуса должно быть в плюсовую сторону. Отразите в протоколе результаты проверки нулевой установки штангенциркуля, заполнив таблицу 8; укажите, есть ли смещение нулевого штриха нониуса, если есть, то в какую сторону (положительную/отрицательную) относительно нулевого штриха шкалы штанги.

Таблица 8 - Проверка нулевой установки

7 Оформление результатов поверки

Отразите в выводах:

На основании проведенной поверки штангенциркуль       (обозначение

штангенциркуля')___         №         _(заводской        номер)_____ ,        изготовленный

         (производитель штангенциркуляУ         пригоден/не пригоден для применения
