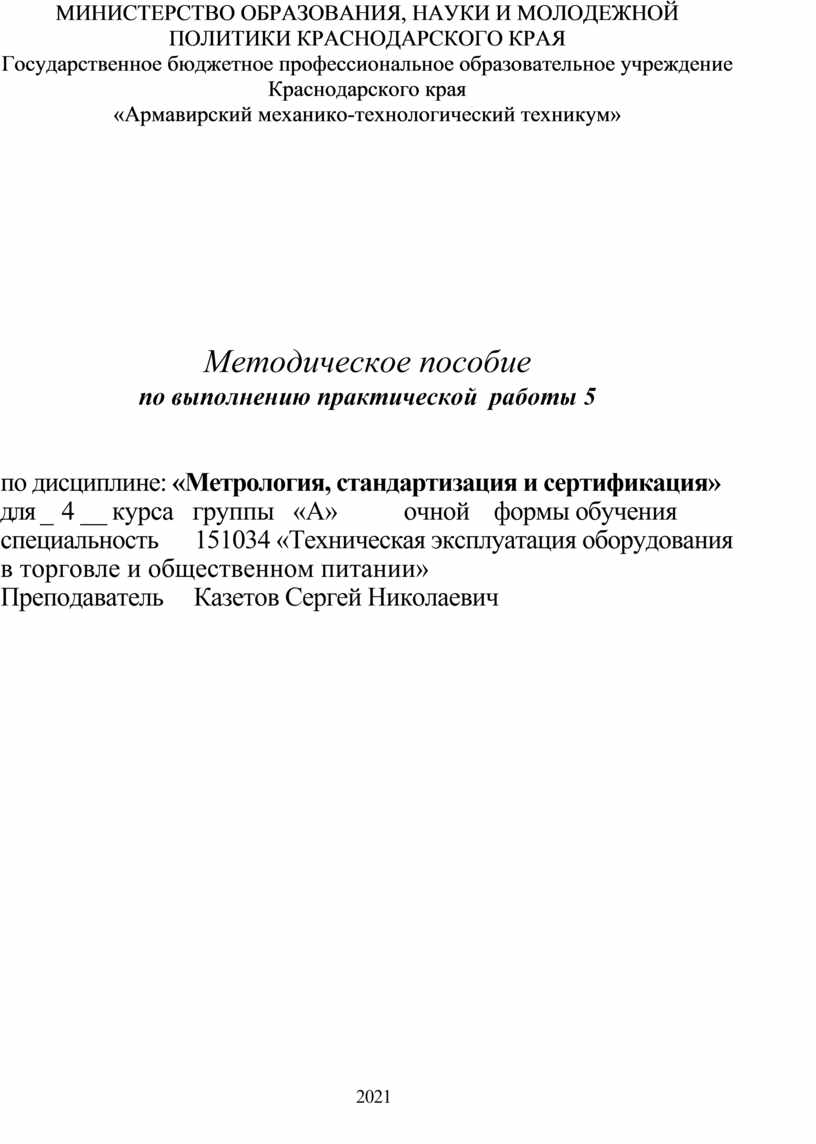

Методическое пособие по выполнению практической работы 5 по дисциплине: «Метрология, стандартизация и сертификация»

МИНИСТЕРСТВО ОБРАЗОВАНИЯ, НАУКИ И МОЛОДЕЖНОЙ ПОЛИТИКИ КРАСНОДАРСКОГО КРАЯ

Государственное бюджетное профессиональное образовательное учреждение Краснодарского края

«Армавирский механико-технологический техникум»

Методическое пособие

по выполнению практической  работы 5

по дисциплине: «Метрология, стандартизация и сертификация»

для_ 4__ курса   группы   «А»       очной    формы обучения

специальность      151034 «Техническая эксплуатация оборудования в торговле и общественном питании»

Преподаватель     Казетов Сергей Николаевич

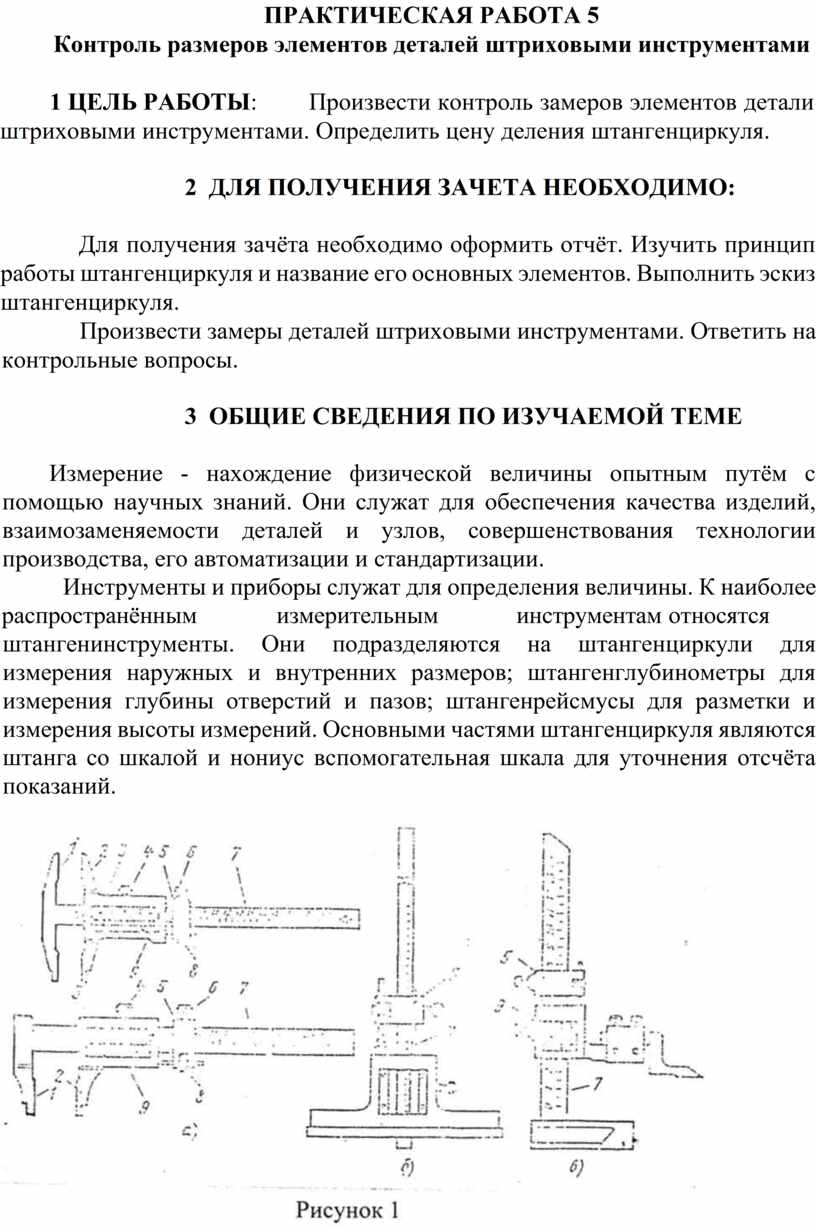

ПРАКТИЧЕСКАЯ РАБОТА 5

Контроль размеров элементов деталей штриховыми инструментами

1 ЦЕЛЬ РАБОТЫ:       Произвести контроль замеров элементов детали штриховыми инструментами. Определить цену деления штангенциркуля.

2  ДЛЯ ПОЛУЧЕНИЯ ЗАЧЕТА НЕОБХОДИМО:

Для получения зачёта необходимо оформить отчёт. Изучить принцип работы штангенциркуля и название его основных элементов. Выполнить эскиз штангенциркуля.

Произвести замеры деталей штриховыми инструментами. Ответить на контрольные вопросы.

3  ОБЩИЕ СВЕДЕНИЯ ПО ИЗУЧАЕМОЙ ТЕМЕ

Измерение - нахождение физической величины опытным путём с помощью научных знаний. Они служат для обеспечения качества изделий, взаимозаменяемости деталей и узлов, совершенствования технологии производства, его автоматизации и стандартизации.

Инструменты и приборы служат для определения величины. К наиболее
распространённым            измерительным           инструментам относятся

штангенинструменты. Они подразделяются на штангенциркули для измерения наружных и внутренних размеров; штангенглубинометры для измерения глубины отверстий и пазов; штангенрейсмусы для разметки и измерения высоты измерений. Основными частями штангенциркуля являются штанга со шкалой и нониус вспомогательная шкала для уточнения отсчёта показаний.

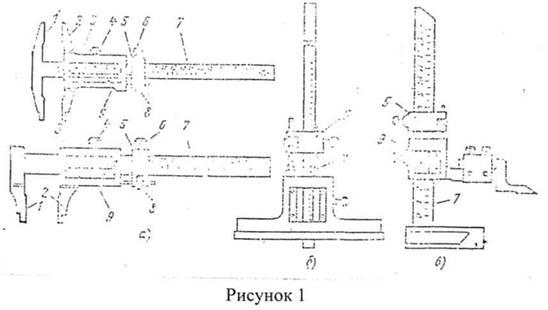

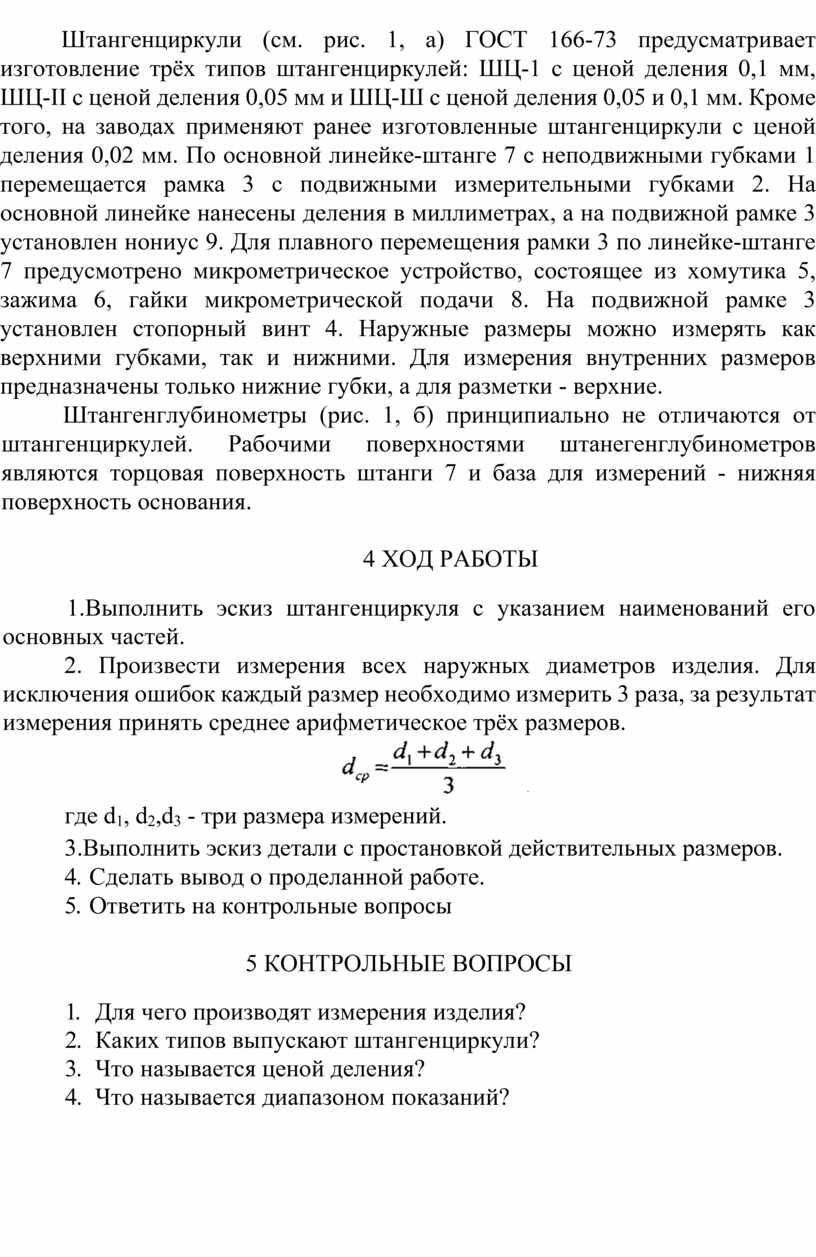

Штангенциркули (см. рис. 1, а) ГОСТ 166-73 предусматривает изготовление трёх типов штангенциркулей: ШЦ-1 с ценой деления 0,1 мм, ШЦ-II с ценой деления 0,05 мм и ШЦ-Ш с ценой деления 0,05 и 0,1 мм. Кроме того, на заводах применяют ранее изготовленные штангенциркули с ценой деления 0,02 мм. По основной линейке-штанге 7 с неподвижными губками 1 перемещается рамка 3 с подвижными измерительными губками 2. На основной линейке нанесены деления в миллиметрах, а на подвижной рамке 3 установлен нониус 9. Для плавного перемещения рамки 3 по линейке-штанге 7 предусмотрено микрометрическое устройство, состоящее из хомутика 5, зажима 6, гайки микрометрической подачи 8. На подвижной рамке 3 установлен стопорный винт 4. Наружные размеры можно измерять как верхними губками, так и нижними. Для измерения внутренних размеров предназначены только нижние губки, а для разметки - верхние.

Штангенглубинометры (рис. 1, б) принципиально не отличаются от штангенциркулей. Рабочими поверхностями штанегенглубинометров являются торцовая поверхность штанги 7 и база для измерений - нижняя поверхность основания.

4 ХОД РАБОТЫ

1.Выполнить эскиз штангенциркуля с указанием наименований его основных частей.

2. Произвести измерения всех наружных диаметров изделия. Для исключения ошибок каждый размер необходимо измерить 3 раза, за результат измерения принять среднее арифметическое трёх размеров.

где d₁, d₂,d₃ - три размера измерений.

3.Выполнить эскиз детали с простановкой действительных размеров.

4.       Сделать вывод о проделанной работе.

5.       Ответить на контрольные вопросы

5 КОНТРОЛЬНЫЕ ВОПРОСЫ

1.  Для чего производят измерения изделия?

2.           Каких типов выпускают штангенциркули?

3.           Что называется ценой деления?

4.           Что называется диапазоном показаний?
