Практическая работа № 5

Тема: Методика поиска неисправностей элементов БП ПК

Цель работы: сформировать умения поиска неисправностей элементов блока питания ПК.

Время выполнения 4 часа

Теоретический материал

Источник питания представляет собой сложное радиоэлектронное устройство, ремонт которого необходимо осуществлять, точно представляя его работу и владея навыками нахождения и устранения дефектов. При ремонте рекомендуется комплексное использование всех доступных способов поиска неисправностей.

Необходимо помнить, что подсоединение к сети БП должно происходить только через разделительный трансформатор.

Ремонт следует проводить технически исправными приборами, с использованием низковольтных паяльников.

Групповая стабилизация выходных напряжений ИБП характеризуется тем, что с увеличением тока нагрузки одного из вторичных выпрямителей увеличивается нагрузка импульсного трансформатора, и это сказывается на значениях выходных напряжений всех выпрямителей, подключенных к нему. Поэтому при ремонте БП следует использовать эквивалентную нагрузку.

Для блока питания мощностью 200 Вт следует использовать эквиваленты нагрузок:

-          для источника питания +5 В нагрузку сопротивлением 4,7 Ом (50 Вт),

-          для источника +12 В нагрузку 12 Ом (12 Вт).

Проблемы, которые могут иметь место при неисправности блока питания, можно классифицировать как очевидные и неочевидные.

К очевидным относятся: компьютер вообще не работает, появление дыма, сгорает предохранитель на распределительном щите.

Неочевидные с целью исключения ошибок определения неисправного элемента требуют дополнительного диагностирования системы, тем не менее, они могут быть связаны с работоспособностью источника:

-          любые ошибки и зависания при включении питания;

-          спонтанная перезагрузка и периодические зависания во время обычной работы;

-          хаотические ошибки четности и другие ошибки памяти;

-          одновременная остановка жесткого диска и вентилятора (нет +12 В), перегрев компьютера из-за выхода из строя вентилятора;

-          перезапуск компьютера при малейшем снижении напряжения сети;

-          удары электрическим током во время прикосновения к корпусу компьютера или к разъемам;

-          небольшие статические разряды, нарушающие работу сети.

Особое внимание следует обращать на цепь формирования сигнала «Питание в норме», ранняя подача этого сигнала может приводить к искажениям CMOS-памяти.

При ремонте ИБП необходимо использовать следующие методы:

Метод анализа монтажа

Этот метод позволяет, используя органы чувств человека (зрение, слух, осязание, обоняние), отыскать место нахождения дефекта со следующими признаками:

-          сгоревший радиоэлемент, некачественная пайка, трещина в печатном проводнике, дым. искрение и т.д;

-          разнообразные звуковые эффекты (писк, "цыкание" и т.д). источником которых является импульсный трансформатор ИБП;

-          перегрев радиоэлементов;

-          запах сгоревших радиоэлементов

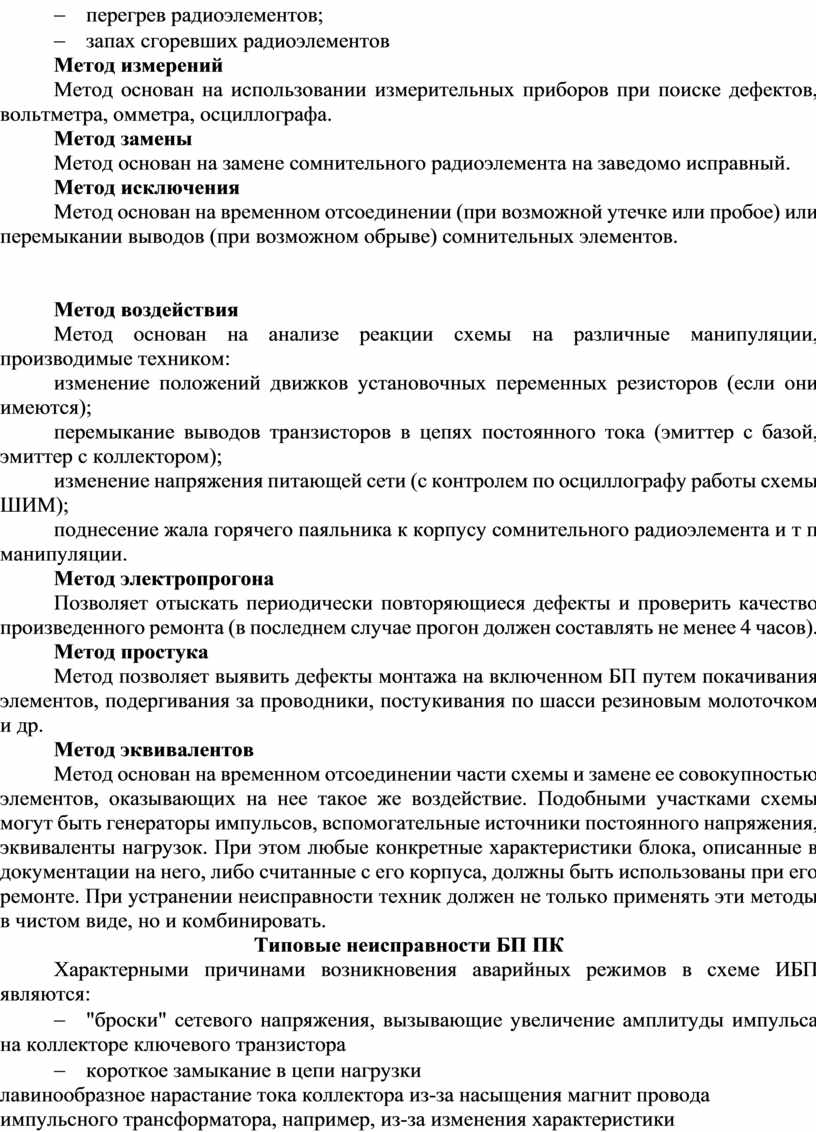

Метод измерений

Метод основан на использовании измерительных приборов при поиске дефектов, вольтметра, омметра, осциллографа.

Метод замены

Метод основан на замене сомнительного радиоэлемента на заведомо исправный.

Метод исключения

Метод основан на временном отсоединении (при возможной утечке или пробое) или перемыкании выводов (при возможном обрыве) сомнительных элементов.

Метод воздействия

Метод основан на анализе реакции схемы на различные манипуляции, производимые техником:

изменение положений движков установочных переменных резисторов (если они имеются);

перемыкание выводов транзисторов в цепях постоянного тока (эмиттер с базой, эмиттер с коллектором);

изменение напряжения питающей сети (с контролем по осциллографу работы схемы ШИМ);

поднесение жала горячего паяльника к корпусу сомнительного радиоэлемента и т п манипуляции.

Метод электропрогона

Позволяет отыскать периодически повторяющиеся дефекты и проверить качество произведенного ремонта (в последнем случае прогон должен составлять не менее 4 часов).

Метод простука

Метод позволяет выявить дефекты монтажа на включенном БП путем покачивания элементов, подергивания за проводники, постукивания по шасси резиновым молоточком и др.

Метод эквивалентов

Метод основан на временном отсоединении части схемы и замене ее совокупностью элементов, оказывающих на нее такое же воздействие. Подобными участками схемы могут быть генераторы импульсов, вспомогательные источники постоянного напряжения, эквиваленты нагрузок. При этом любые конкретные характеристики блока, описанные в документации на него, либо считанные с его корпуса, должны быть использованы при его ремонте. При устранении неисправности техник должен не только применять эти методы в чистом виде, но и комбинировать.

Типовые неисправности БП ПК

Характерными причинами возникновения аварийных режимов в схеме ИБП являются:

-          "броски" сетевого напряжения, вызывающие увеличение амплитуды импульса на коллекторе ключевого транзистора

-          короткое замыкание в цепи нагрузки

-          лавинообразное нарастание тока коллектора из-за насыщения магнит провода импульсного трансформатора, например, из-за изменения характеристики намагничивания магнит провода при перегреве или случайного увеличения длительности импульса, открывающего транзистор.

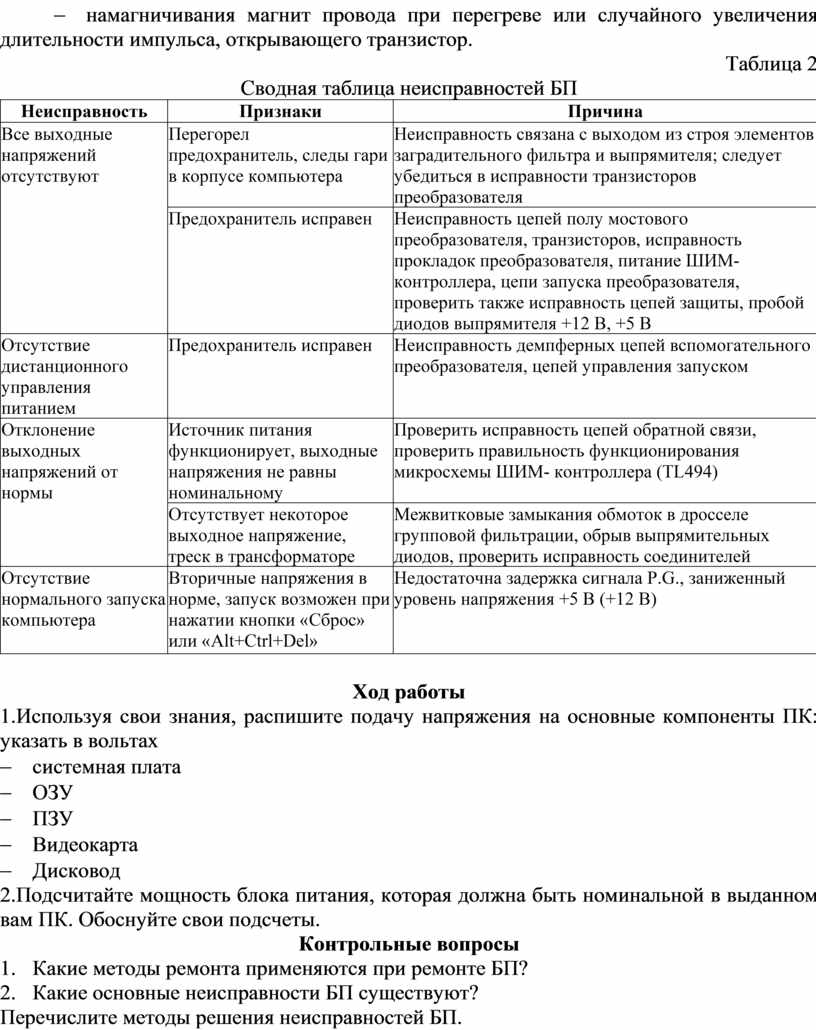

Таблица 2

Сводная таблица неисправностей БП

Ход работы

1.Используя свои знания, распишите подачу напряжения на основные компоненты ПК: указать в вольтах

-         системная плата

-         ОЗУ

-         ПЗУ

-         Видеокарта

-         Дисковод

2.Подсчитайте мощность блока питания, которая должна быть номинальной в выданном вам ПК. Обоснуйте свои подсчеты.

Контрольные вопросы

1.       Какие методы ремонта применяются при ремонте БП?

2.       Какие основные неисправности БП существуют?

3.       Перечислите методы решения неисправностей БП.
