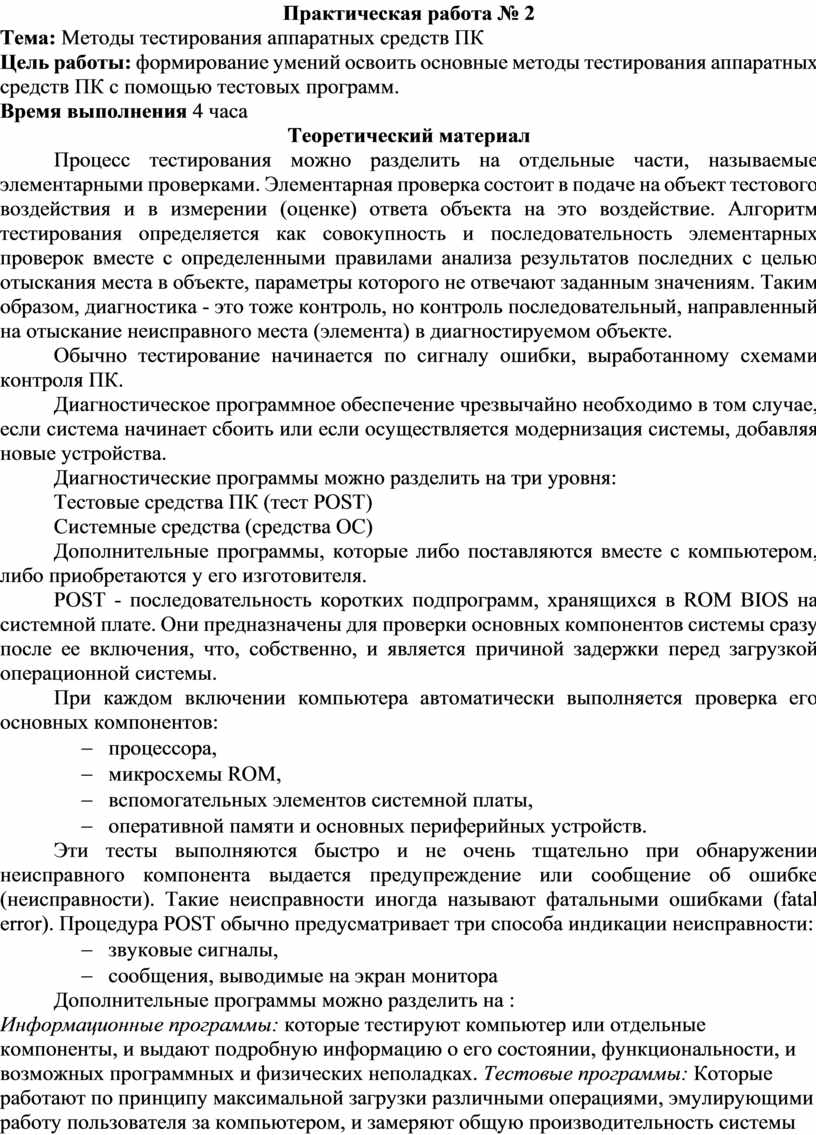

Практическая работа № 2

Тема: Методы тестирования аппаратных средств ПК

Цель работы: формирование умений освоить основные методы тестирования аппаратных средств ПК с помощью тестовых программ.

Время выполнения 4 часа

Теоретический материал

Процесс тестирования можно разделить на отдельные части, называемые элементарными проверками. Элементарная проверка состоит в подаче на объект тестового воздействия и в измерении (оценке) ответа объекта на это воздействие. Алгоритм тестирования определяется как совокупность и последовательность элементарных проверок вместе с определенными правилами анализа результатов последних с целью отыскания места в объекте, параметры которого не отвечают заданным значениям. Таким образом, диагностика - это тоже контроль, но контроль последовательный, направленный на отыскание неисправного места (элемента) в диагностируемом объекте.

Обычно тестирование начинается по сигналу ошибки, выработанному схемами контроля ПК.

Диагностическое программное обеспечение чрезвычайно необходимо в том случае, если система начинает сбоить или если осуществляется модернизация системы, добавляя новые устройства.

Диагностические программы можно разделить на три уровня:

Тестовые средства ПК (тест POST)

Системные средства (средства ОС)

Дополнительные программы, которые либо поставляются вместе с компьютером, либо приобретаются у его изготовителя.

POST - последовательность коротких подпрограмм, хранящихся в ROM BIOS на системной плате. Они предназначены для проверки основных компонентов системы сразу после ее включения, что, собственно, и является причиной задержки перед загрузкой операционной системы.

При каждом включении компьютера автоматически выполняется проверка его основных компонентов:

-       процессора,

-       микросхемы ROM,

-       вспомогательных элементов системной платы,

-       оперативной памяти и основных периферийных устройств.

Эти тесты выполняются быстро и не очень тщательно при обнаружении неисправного компонента выдается предупреждение или сообщение об ошибке (неисправности). Такие неисправности иногда называют фатальными ошибками (fatal error). Процедура POST обычно предусматривает три способа индикации неисправности:

-       звуковые сигналы,

-       сообщения, выводимые на экран монитора

Дополнительные программы можно разделить на :

Информационные программы: которые тестируют компьютер или отдельные компоненты, и выдают подробную информацию о его состоянии, функциональности, и возможных программных и физических неполадках. Тестовые программы: Которые работают по принципу максимальной загрузки различными операциями, эмулирующими работу пользователя за компьютером, и замеряют общую производительность системы или производительность отдельных компонентов на основе сравнения, с уже имеющейся базой данных. Выполняя тестирование отдельных элементов или системы в целом.

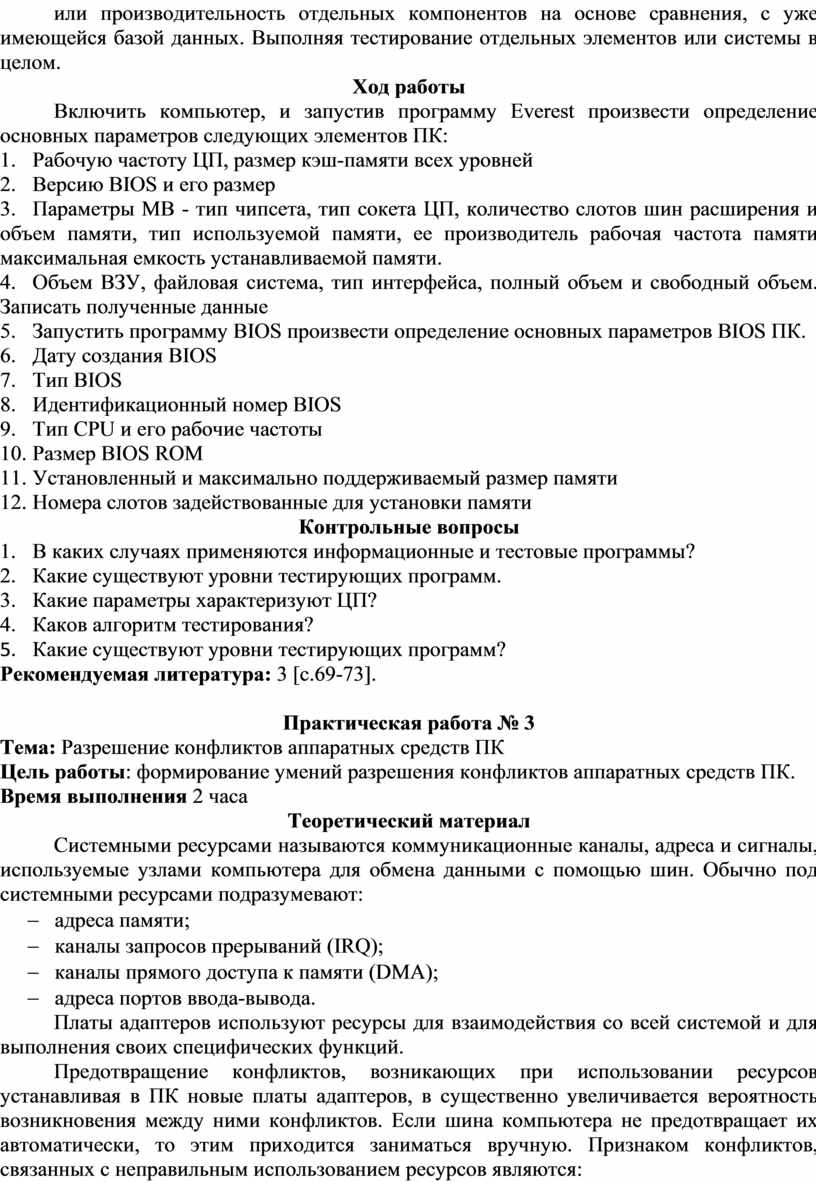

Ход работы

Включить компьютер, и запустив программу Everest произвести определение основных параметров следующих элементов ПК:

1.       Рабочую частоту ЦП, размер кэш-памяти всех уровней

2.       Версию BIOS и его размер

3.       Параметры МВ - тип чипсета, тип сокета ЦП, количество слотов шин расширения и объем памяти, тип используемой памяти, ее производитель рабочая частота памяти максимальная емкость устанавливаемой памяти.

4.       Объем ВЗУ, файловая система, тип интерфейса, полный объем и свободный объем. Записать полученные данные

5.       Запустить программу BIOS произвести определение основных параметров BIOS ПК.

6.       Дату создания BIOS

7.       Тип BIOS

8.       Идентификационный номер BIOS

9.       Тип CPU и его рабочие частоты

10.   Размер BIOS ROM

11.   Установленный и максимально поддерживаемый размер памяти

12.   Номера слотов задействованные для установки памяти

Контрольные вопросы

1.       В каких случаях применяются информационные и тестовые программы?

2.       Какие существуют уровни тестирующих программ.

3.       Какие параметры характеризуют ЦП?

4.       Каков алгоритм тестирования?

5.       Какие существуют уровни тестирующих программ?

Рекомендуемая литература: 3 [с.69-73].

Практическая работа № 3

Тема: Разрешение конфликтов аппаратных средств ПК

Цель работы: формирование умений разрешения конфликтов аппаратных средств ПК.

Время выполнения 2 часа

Теоретический материал

Системными ресурсами называются коммуникационные каналы, адреса и сигналы, используемые узлами компьютера для обмена данными с помощью шин. Обычно под системными ресурсами подразумевают:

-       адреса памяти;

-       каналы запросов прерываний (IRQ);

-       каналы прямого доступа к памяти (DMA);

-       адреса портов ввода-вывода.

Платы адаптеров используют ресурсы для взаимодействия со всей системой и для выполнения своих специфических функций.

Предотвращение конфликтов, возникающих при использовании ресурсов устанавливая в ПК новые платы адаптеров, в существенно увеличивается вероятность возникновения между ними конфликтов. Если шина компьютера не предотвращает их автоматически, то этим приходится заниматься вручную. Признаком конфликтов, связанных с неправильным использованием ресурсов являются:

-       данные передаются с ошибками;

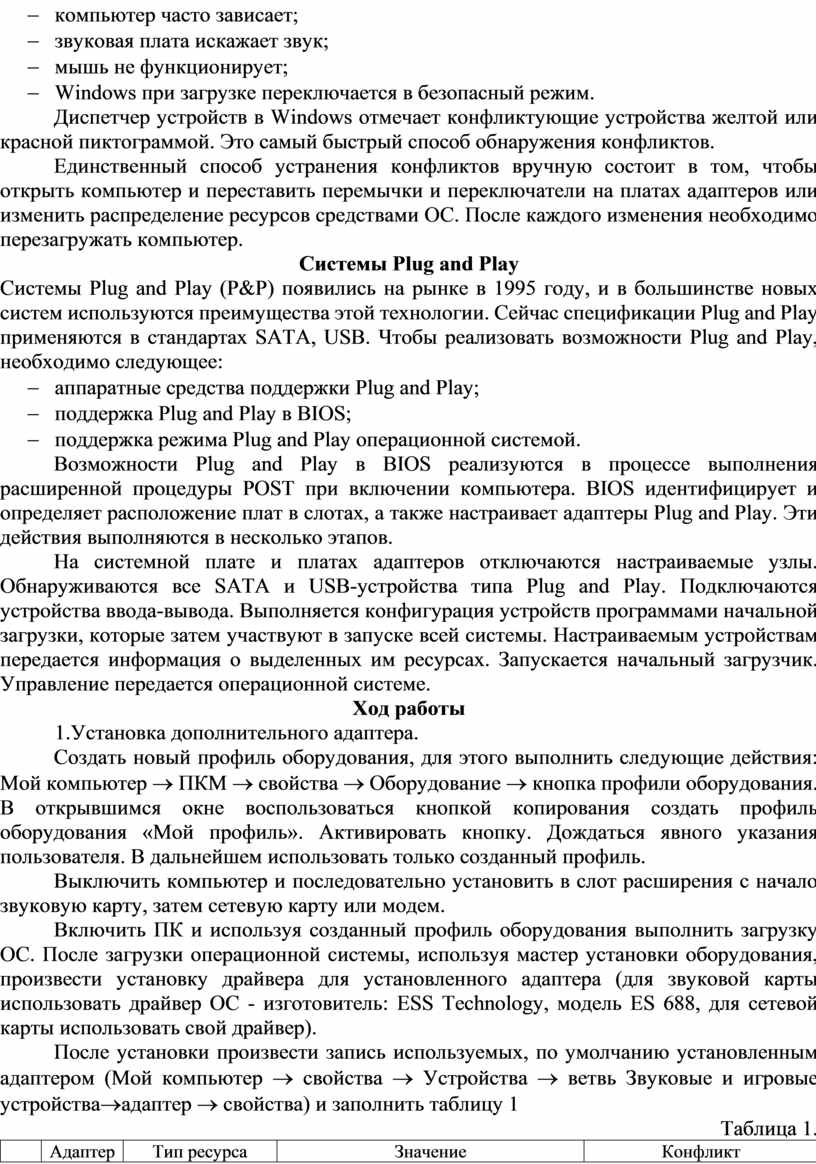

-       компьютер часто зависает;

-       звуковая плата искажает звук;

-       мышь не функционирует;

-       Windows при загрузке переключается в безопасный режим.

Диспетчер устройств в Windows отмечает конфликтующие устройства желтой или красной пиктограммой. Это самый быстрый способ обнаружения конфликтов.

Единственный способ устранения конфликтов вручную состоит в том, чтобы открыть компьютер и переставить перемычки и переключатели на платах адаптеров или изменить распределение ресурсов средствами ОС. После каждого изменения необходимо перезагружать компьютер.

Системы Plug and Play

Системы Plug and Play (P&P) появились на рынке в 1995 году, и в большинстве новых систем используются преимущества этой технологии. Сейчас спецификации Plug and Play применяются в стандартах SATA, USB. Чтобы реализовать возможности Plug and Play, необходимо следующее:

-       аппаратные средства поддержки Plug and Play;

-       поддержка Plug and Play в BIOS;

-       поддержка режима Plug and Play операционной системой.

Возможности Plug and Play в BIOS реализуются в процессе выполнения расширенной процедуры POST при включении компьютера. BIOS идентифицирует и определяет расположение плат в слотах, а также настраивает адаптеры Plug and Play. Эти действия выполняются в несколько этапов.

На системной плате и платах адаптеров отключаются настраиваемые узлы. Обнаруживаются все SATA и USB-устройства типа Plug and Play. Подключаются устройства ввода-вывода. Выполняется конфигурация устройств программами начальной загрузки, которые затем участвуют в запуске всей системы. Настраиваемым устройствам передается информация о выделенных им ресурсах. Запускается начальный загрузчик. Управление передается операционной системе.

Ход работы

1.Установка дополнительного адаптера.

Создать новый профиль оборудования, для этого выполнить следующие действия: Мой компьютер ® ПКМ ® свойства ® Оборудование ® кнопка профили оборудования. В открывшимся окне воспользоваться кнопкой копирования создать профиль оборудования «Мой профиль». Активировать кнопку. Дождаться явного указания пользователя. В дальнейшем использовать только созданный профиль.

Выключить компьютер и последовательно установить в слот расширения с начало звуковую карту, затем сетевую карту или модем.

Включить ПК и используя созданный профиль оборудования выполнить загрузку ОС. После загрузки операционной системы, используя мастер установки оборудования, произвести установку драйвера для установленного адаптера (для звуковой карты использовать драйвер ОС - изготовитель: ESS Technology, модель ES 688, для сетевой карты использовать свой драйвер).

После установки произвести запись используемых, по умолчанию установленным адаптером (Мой компьютер ® свойства ® Устройства ® ветвь Звуковые и игровые устройства®адаптер ® свойства) и заполнить таблицу 1

Таблица 1.

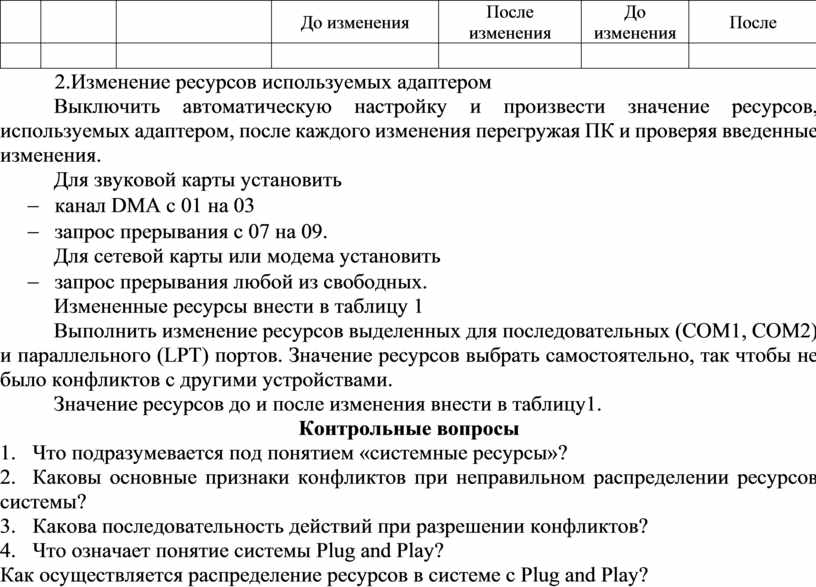

2.Изменение ресурсов используемых адаптером

Выключить автоматическую настройку и произвести значение ресурсов, используемых адаптером, после каждого изменения перегружая ПК и проверяя введенные изменения.

Для звуковой карты установить

-       канал DMA с 01 на 03

-       запрос прерывания с 07 на 09.

Для сетевой карты или модема установить

-       запрос прерывания любой из свободных.

Измененные ресурсы внести в таблицу 1

Выполнить изменение ресурсов выделенных для последовательных (СОМ1, СОМ2) и параллельного (LPT) портов. Значение ресурсов выбрать самостоятельно, так чтобы не было конфликтов с другими устройствами.

Значение ресурсов до и после изменения внести в таблицу1.

Контрольные вопросы

1.       Что подразумевается под понятием «системные ресурсы»?

2.       Каковы основные признаки конфликтов при неправильном распределении ресурсов системы?

3.       Какова последовательность действий при разрешении конфликтов?

4.       Что означает понятие системы Plug and Play?

5.       Как осуществляется распределение ресурсов в системе с Plug and Play?
