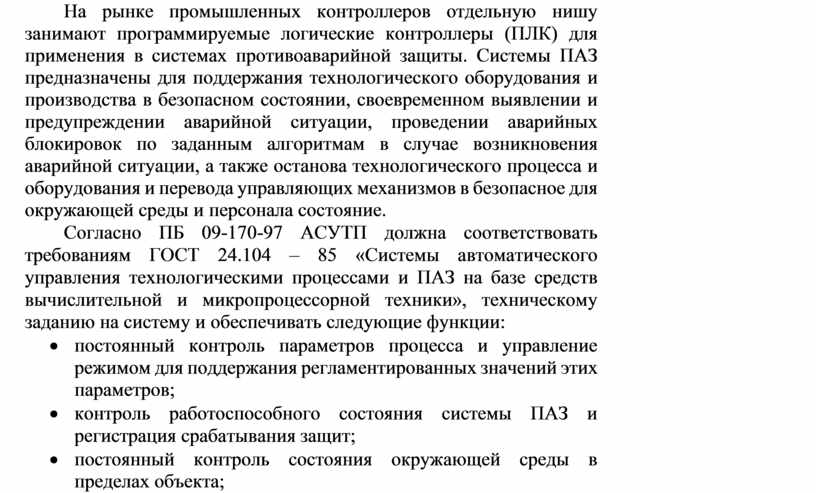

На рынке промышленных контроллеров отдельную нишу занимают программируемые логические контроллеры (ПЛК) для применения в системах противоаварийной защиты. Системы ПАЗ предназначены для поддержания технологического оборудования и производства в безопасном состоянии, своевременном выявлении и предупреждении аварийной ситуации, проведении аварийных блокировок по заданным алгоритмам в случае возникновения аварийной ситуации, а также останова технологического процесса и оборудования и перевода управляющих механизмов в безопасное для окружающей среды и персонала состояние.

Согласно ПБ 09-170-97 АСУТП должна соответствовать требованиям ГОСТ 24.104 – 85 «Системы автоматического управления технологическими процессами и ПАЗ на базе средств вычислительной и микропроцессорной техники», техническому заданию на систему и обеспечивать следующие функции:

·       постоянный контроль параметров процесса и управление режимом для поддержания регламентированных значений этих параметров;

·       контроль работоспособного состояния системы ПАЗ и регистрация срабатывания защит;

·       постоянный контроль состояния окружающей среды в пределах объекта;

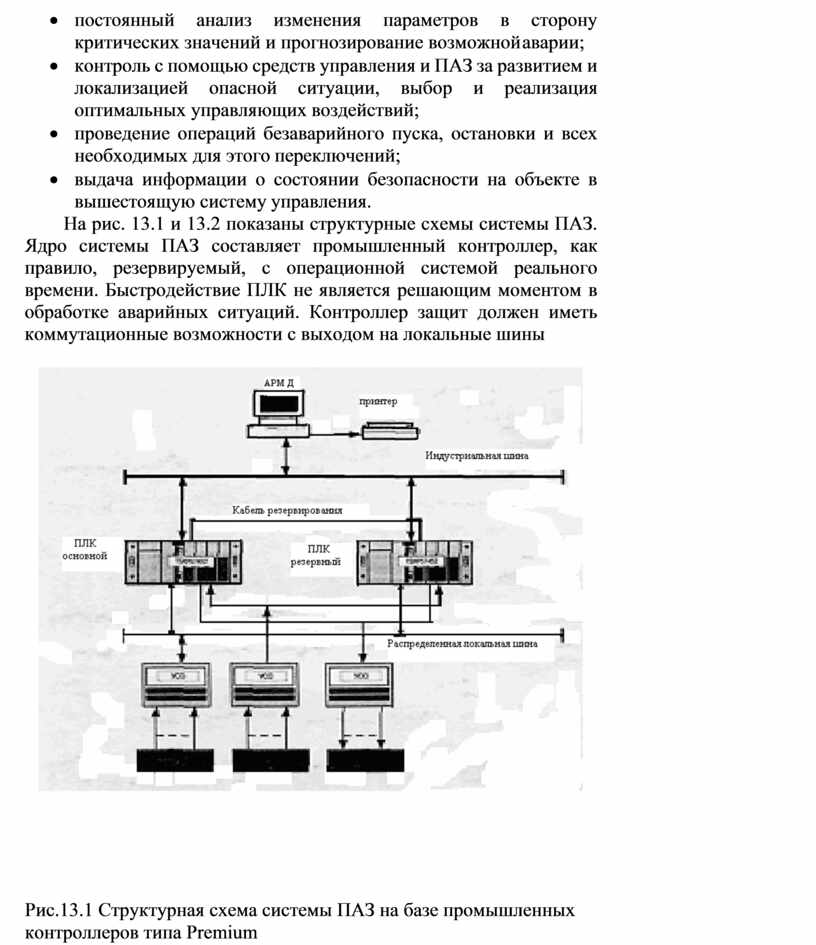

·       постоянный анализ изменения параметров в сторону критических значений и прогнозирование возможной аварии;

·       контроль с помощью средств управления и ПАЗ за развитием и локализацией опасной ситуации, выбор и реализация оптимальных управляющих воздействий;

·       проведение операций безаварийного пуска, остановки и всех необходимых для этого переключений;

·       выдача информации о состоянии безопасности на объекте в вышестоящую систему управления.

На рис. 13.1 и 13.2 показаны структурные схемы системы ПАЗ. Ядро системы ПАЗ составляет промышленный контроллер, как правило, резервируемый, с операционной системой реального времени. Быстродействие ПЛК не является решающим моментом в обработке аварийных ситуаций. Контроллер защит должен иметь коммутационные возможности с выходом на локальные шины

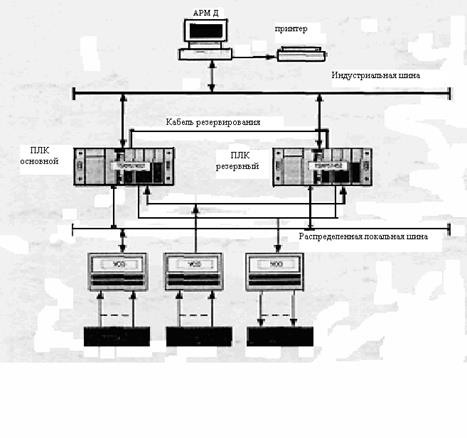

Рис.13.1 Структурная схема системы ПАЗ на базе промышленных контроллеров типа Premium

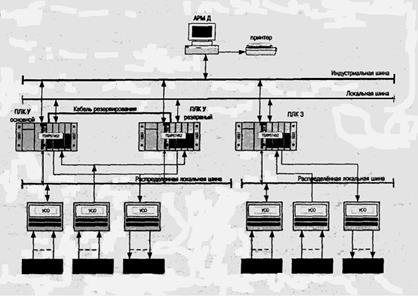

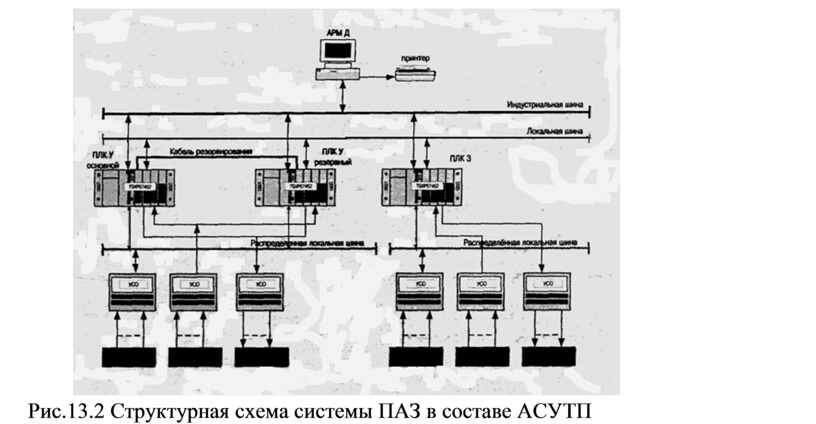

Рис.13.2 Структурная схема системы ПАЗ в составе АСУТП
