Оборудование для локальных сетей

Лекция по теме: Оборудование для локальных сетей

Сетевые кабели

Для построения сети обычно используют один из трех проводников: витая пара, коаксиальный кабель, оптоволоконный кабель.

Витая пара

В настоящее время это наиболее распространённый сетевой проводник, состоящий из 8 медных проводников, перевитых друг с другом для уменьшения электромагнитных помех. Длина сегмента из такого провода – до 100 метров (рис. 1).

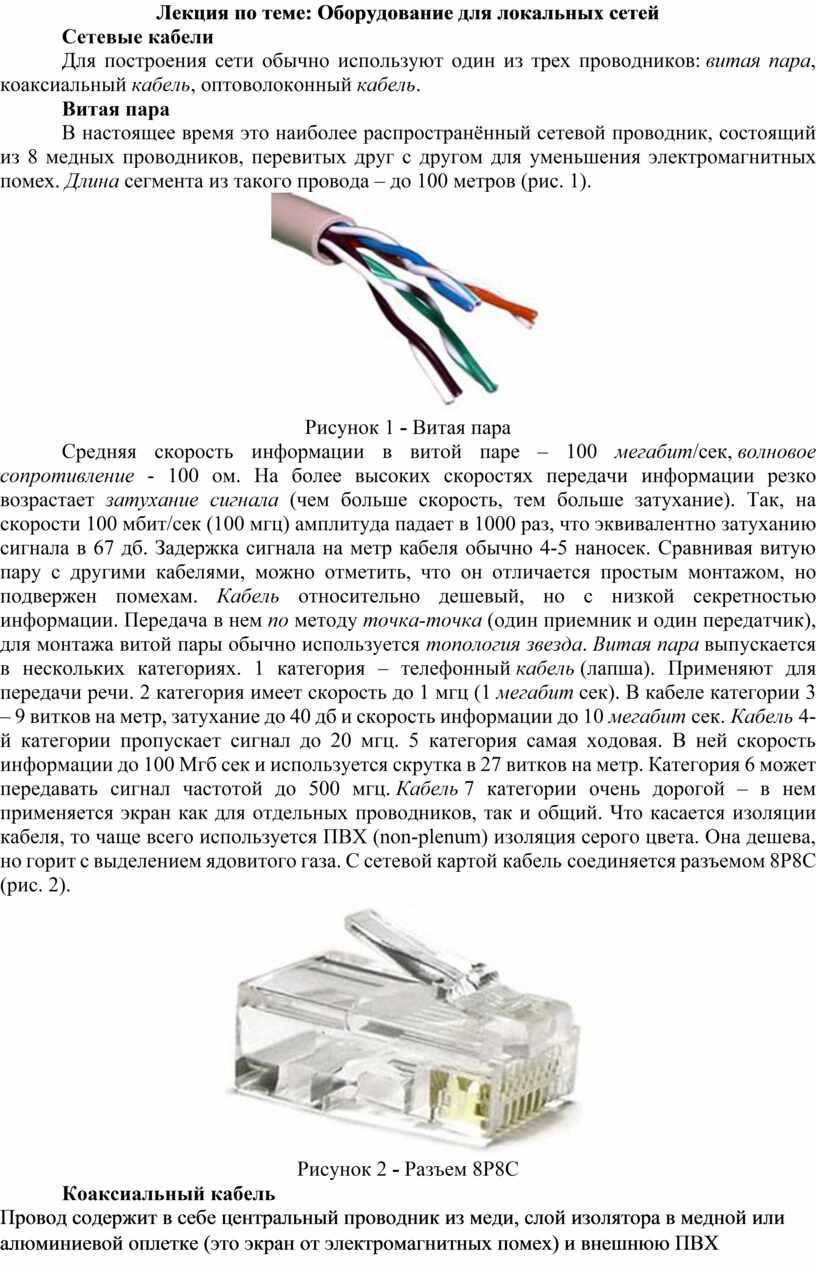

Рисунок 1 - Витая пара

Средняя скорость информации в витой паре – 100 мегабит/сек, волновое сопротивление - 100 ом. На более высоких скоростях передачи информации резко возрастает затухание сигнала (чем больше скорость, тем больше затухание). Так, на скорости 100 мбит/сек (100 мгц) амплитуда падает в 1000 раз, что эквивалентно затуханию сигнала в 67 дб. Задержка сигнала на метр кабеля обычно 4-5 наносек. Сравнивая витую пару с другими кабелями, можно отметить, что он отличается простым монтажом, но подвержен помехам. Кабель относительно дешевый, но с низкой секретностью информации. Передача в нем по методу точка-точка (один приемник и один передатчик), для монтажа витой пары обычно используется топология звезда. Витая пара выпускается в нескольких категориях. 1 категория – телефонный кабель (лапша). Применяют для передачи речи. 2 категория имеет скорость до 1 мгц (1 мегабит сек). В кабеле категории 3 – 9 витков на метр, затухание до 40 дб и скорость информации до 10 мегабит сек. Кабель 4-й категории пропускает сигнал до 20 мгц. 5 категория самая ходовая. В ней скорость информации до 100 Мгб сек и используется скрутка в 27 витков на метр. Категория 6 может передавать сигнал частотой до 500 мгц. Кабель 7 категории очень дорогой – в нем применяется экран как для отдельных проводников, так и общий. Что касается изоляции кабеля, то чаще всего используется ПВХ (non-plenum) изоляция серого цвета. Она дешева, но горит с выделением ядовитого газа. С сетевой картой кабель соединяется разъемом 8P8C (рис. 2).

Рисунок 2 - Разъем 8P8C

Коаксиальный кабель

Провод содержит в себе центральный проводник из меди, слой изолятора в медной или алюминиевой оплетке (это экран от электромагнитных помех) и внешнюю ПВХ изоляцию. Максимальная скорость передачи данных - 10 Мбит/сек. Длина сегмента тонкого коаксиала до 185 метров (рис. 3). Такой провод имеет диаметр около 5 мм.

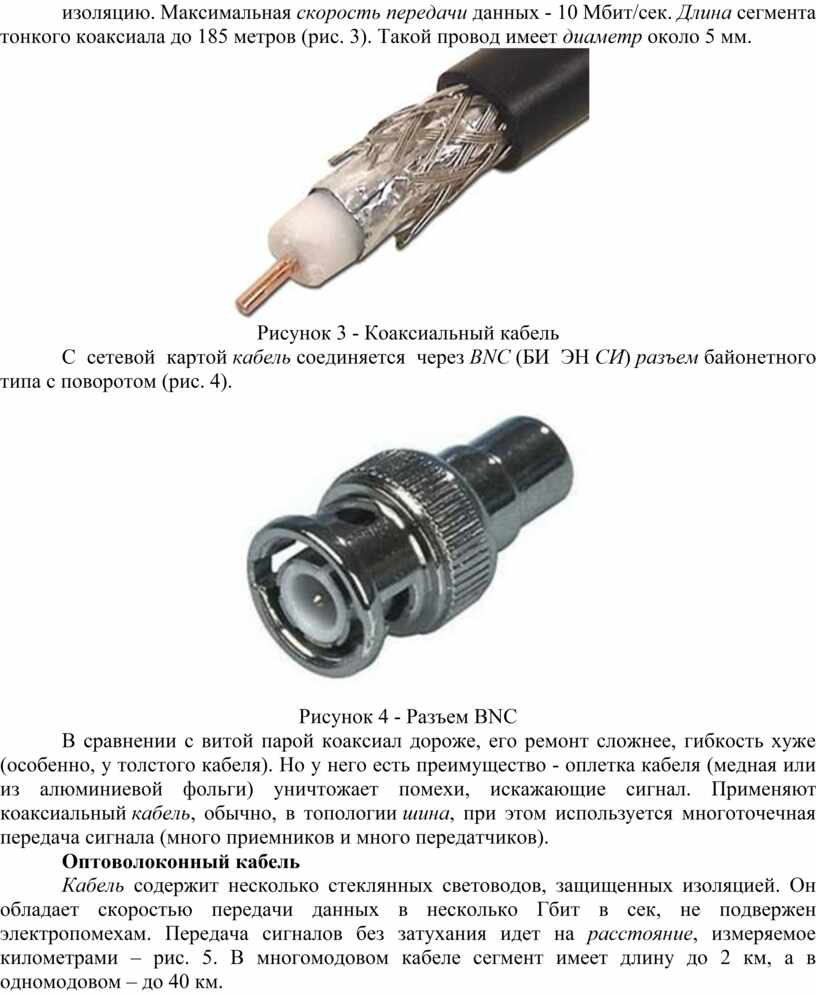

Рисунок 3 - Коаксиальный кабель

С сетевой картой кабель соединяется через BNC (БИ ЭН СИ) разъем байонетного типа с поворотом (рис. 4).

Рисунок 4 - Разъем BNC

В сравнении с витой парой коаксиал дороже, его ремонт сложнее, гибкость хуже (особенно, у толстого кабеля). Но у него есть преимущество - оплетка кабеля (медная или из алюминиевой фольги) уничтожает помехи, искажающие сигнал. Применяют коаксиальный кабель, обычно, в топологии шина, при этом используется многоточечная передача сигнала (много приемников и много передатчиков).

Оптоволоконный кабель

Кабель содержит несколько стеклянных световодов, защищенных изоляцией. Он обладает скоростью передачи данных в несколько Гбит в сек, не подвержен электропомехам. Передача сигналов без затухания идет на расстояние, измеряемое километрами – рис. 5. В многомодовом кабеле сегмент имеет длину до 2 км, а в одномодовом – до 40 км.

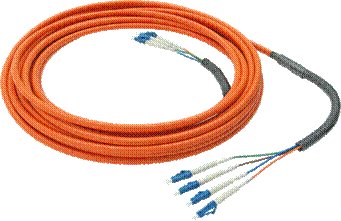

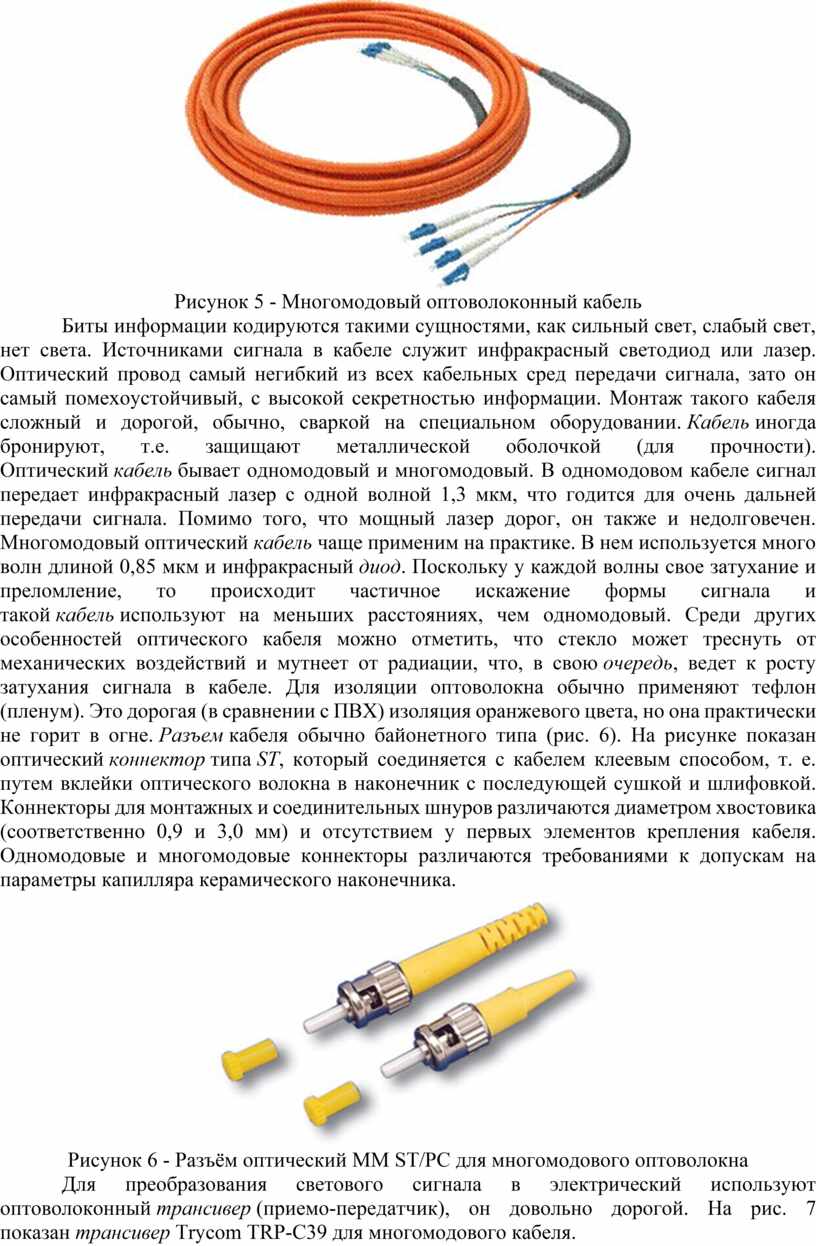

Рисунок 5 - Многомодовый оптоволоконный кабель

Биты информации кодируются такими сущностями, как сильный свет, слабый свет, нет света. Источниками сигнала в кабеле служит инфракрасный светодиод или лазер. Оптический провод самый негибкий из всех кабельных сред передачи сигнала, зато он самый помехоустойчивый, с высокой секретностью информации. Монтаж такого кабеля сложный и дорогой, обычно, сваркой на специальном оборудовании. Кабель иногда бронируют, т.е. защищают металлической оболочкой (для прочности). Оптический кабель бывает одномодовый и многомодовый. В одномодовом кабеле сигнал передает инфракрасный лазер с одной волной 1,3 мкм, что годится для очень дальней передачи сигнала. Помимо того, что мощный лазер дорог, он также и недолговечен. Многомодовый оптический кабель чаще применим на практике. В нем используется много волн длиной 0,85 мкм и инфракрасный диод. Поскольку у каждой волны свое затухание и преломление, то происходит частичное искажение формы сигнала и такой кабель используют на меньших расстояниях, чем одномодовый. Среди других особенностей оптического кабеля можно отметить, что стекло может треснуть от механических воздействий и мутнеет от радиации, что, в свою очередь, ведет к росту затухания сигнала в кабеле. Для изоляции оптоволокна обычно применяют тефлон (пленум). Это дорогая (в сравнении с ПВХ) изоляция оранжевого цвета, но она практически не горит в огне. Разъем кабеля обычно байонетного типа (рис. 6). На рисунке показан оптический коннектор типа ST, который соединяется с кабелем клеевым способом, т. е. путем вклейки оптического волокна в наконечник с последующей сушкой и шлифовкой. Коннекторы для монтажных и соединительных шнуров различаются диаметром хвостовика (соответственно 0,9 и 3,0 мм) и отсутствием у первых элементов крепления кабеля. Одномодовые и многомодовые коннекторы различаются требованиями к допускам на параметры капилляра керамического наконечника.

Рисунок 6 - Разъём оптический MM ST/PC для многомодового оптоволокна

Для преобразования светового сигнала в электрический используют оптоволоконный трансивер (приемо-передатчик), он довольно дорогой. На рис. 7 показан трансивер Trycom TRP-C39 для многомодового кабеля.

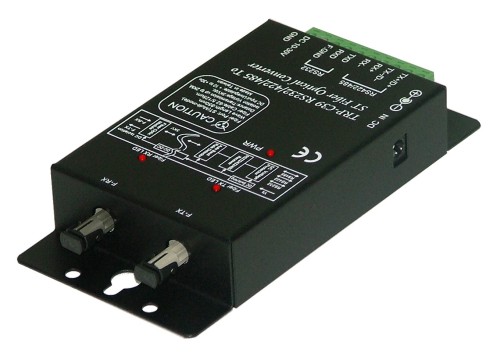

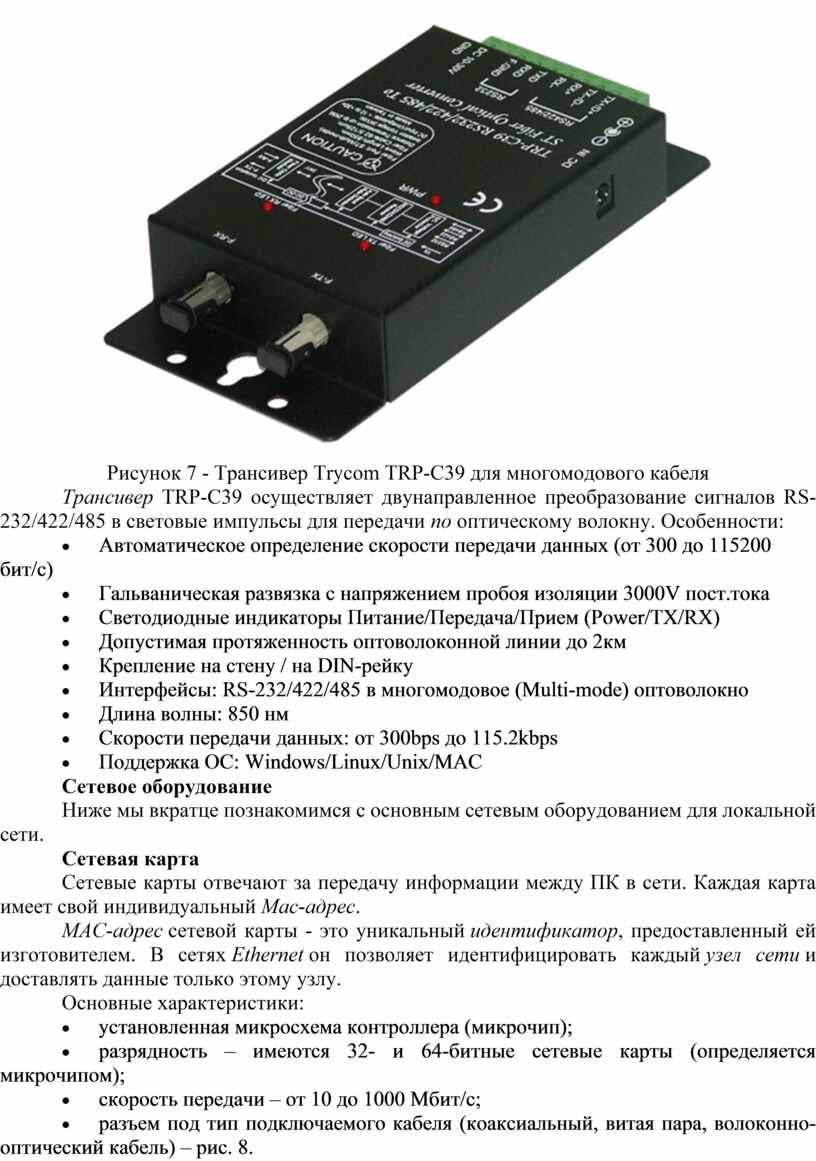

Рисунок 7 - Трансивер Trycom TRP-C39 для многомодового кабеля

Трансивер TRP-C39 осуществляет двунаправленное преобразование сигналов RS-232/422/485 в световые импульсы для передачи по оптическому волокну. Особенности:

·            Автоматическое определение скорости передачи данных (от 300 до 115200 бит/с)

·            Гальваническая развязка с напряжением пробоя изоляции 3000V пост.тока

·            Светодиодные индикаторы Питание/Передача/Прием (Power/TX/RX)

·            Допустимая протяженность оптоволоконной линии до 2км

·            Крепление на стену / на DIN-рейку

·            Интерфейсы: RS-232/422/485 в многомодовое (Multi-mode) оптоволокно

·            Длина волны: 850 нм

·            Скорости передачи данных: от 300bps до 115.2kbps

·            Поддержка ОС: Windows/Linux/Unix/MAC

Сетевое оборудование

Ниже мы вкратце познакомимся с основным сетевым оборудованием для локальной сети.

Сетевая карта

Сетевые карты отвечают за передачу информации между ПК в сети. Каждая карта имеет свой индивидуальный Mac-адрес.

MAC-адрес сетевой карты - это уникальный идентификатор, предоставленный ей изготовителем. В сетях Ethernet он позволяет идентифицировать каждый узел сети и доставлять данные только этому узлу.

Основные характеристики:

·            установленная микросхема контроллера (микрочип);

·            разрядность – имеются 32- и 64-битные сетевые карты (определяется микрочипом);

·            скорость передачи – от 10 до 1000 Мбит/с;

·            разъем под тип подключаемого кабеля (коаксиальный, витая пара, волоконно-оптический кабель) – рис. 8.

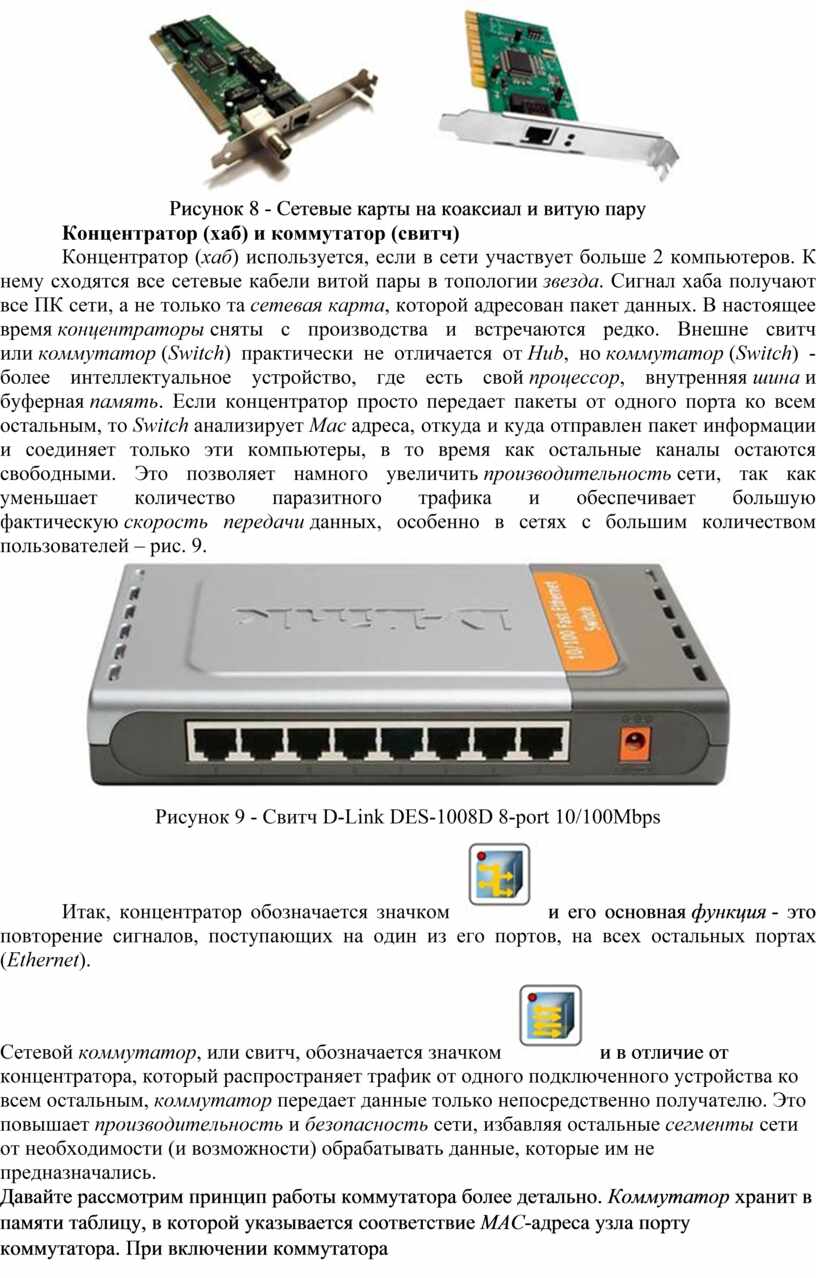

Рисунок 8 - Сетевые карты на коаксиал и витую пару

Концентратор (хаб) и коммутатор (свитч)

Концентратор (хаб) используется, если в сети участвует больше 2 компьютеров. К нему сходятся все сетевые кабели витой пары в топологии звезда. Сигнал хаба получают все ПК сети, а не только та сетевая карта, которой адресован пакет данных. В настоящее время концентраторы сняты с производства и встречаются редко. Внешне свитч или коммутатор (Switch) практически не отличается от Hub, но коммутатор (Switch) - более интеллектуальное устройство, где есть свой процессор, внутренняя шина и буферная память. Если концентратор просто передает пакеты от одного порта ко всем остальным, то Switch анализирует Mac адреса, откуда и куда отправлен пакет информации и соединяет только эти компьютеры, в то время как остальные каналы остаются свободными. Это позволяет намного увеличить производительность сети, так как уменьшает количество паразитного трафика и обеспечивает большую фактическую скорость передачи данных, особенно в сетях с большим количеством пользователей – рис. 9.

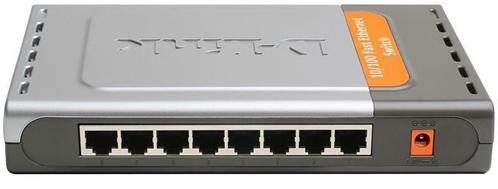

Рисунок 9 - Свитч D-Link DES-1008D 8-port 10/100Mbps

Итак, концентратор обозначается значком  и его основная функция - это повторение сигналов, поступающих на один из его портов, на всех остальных портах (Ethernet).

Сетевой коммутатор, или свитч, обозначается значком  и в отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передает данные только непосредственно получателю. Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались.

Давайте рассмотрим принцип работы коммутатора более детально. Коммутатор хранит в памяти таблицу, в которой указывается соответствие MAC-адреса узла порту коммутатора. При включении коммутатора эта таблица пуста, и он работает в режиме обучения. В этом режиме поступающие на какой-либо порт данные передаются на все остальные порты коммутатора. При этом коммутатор анализирует кадры и, определив MAC-адрес хоста-отправителя, заносит его в таблицу. Впоследствии, если на один из портов коммутатора поступит кадр, предназначенный для хоста, MAC-адрес которого уже есть в таблице, то этот кадр будет передан только через порт, указанный в таблице. Если MAC-адрес хоста-получателя еще не известен, то кадр будет продублирован на все интерфейсы. Со временем коммутатор строит полную таблицу для всех своих портов, и в результате трафик локализуется.

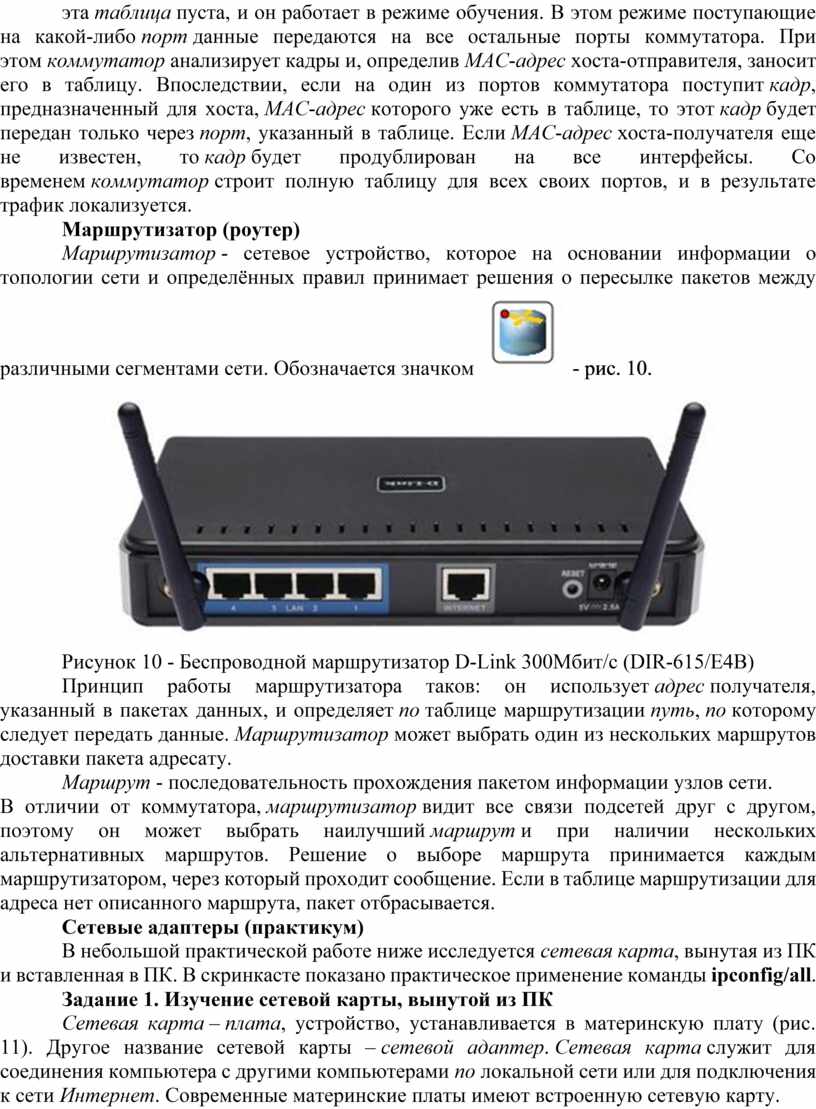

Маршрутизатор (роутер)

Маршрутизатор - сетевое устройство, которое на основании информации о топологии сети и определённых правил принимает решения о пересылке пакетов между различными сегментами сети. Обозначается значком  - рис. 10.

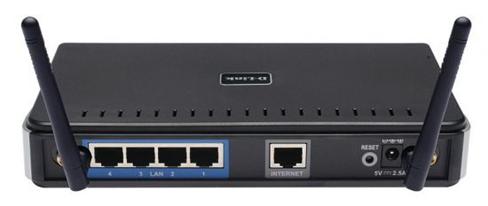

Рисунок 10 - Беспроводной маршрутизатор D-Link 300Мбит/с (DIR-615/E4B)

Принцип работы маршрутизатора таков: он использует адрес получателя, указанный в пакетах данных, и определяет по таблице маршрутизации путь, по которому следует передать данные. Маршрутизатор может выбрать один из нескольких маршрутов доставки пакета адресату.

Маршрут - последовательность прохождения пакетом информации узлов сети.

В отличии от коммутатора, маршрутизатор видит все связи подсетей друг с другом, поэтому он может выбрать наилучший маршрут и при наличии нескольких альтернативных маршрутов. Решение о выборе маршрута принимается каждым маршрутизатором, через который проходит сообщение. Если в таблице маршрутизации для адреса нет описанного маршрута, пакет отбрасывается.

Сетевые адаптеры (практикум)

В небольшой практической работе ниже исследуется сетевая карта, вынутая из ПК и вставленная в ПК. В скринкасте показано практическое применение команды ipconfig/all.

Задание 1. Изучение сетевой карты, вынутой из ПК

Сетевая карта – плата, устройство, устанавливается в материнскую плату (рис. 11). Другое название сетевой карты – сетевой адаптер. Сетевая карта служит для соединения компьютера с другими компьютерами по локальной сети или для подключения к сети Интернет. Современные материнские платы имеют встроенную сетевую карту.

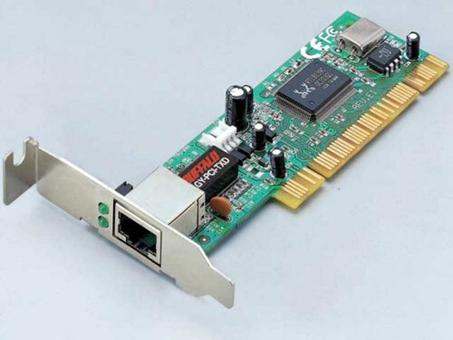

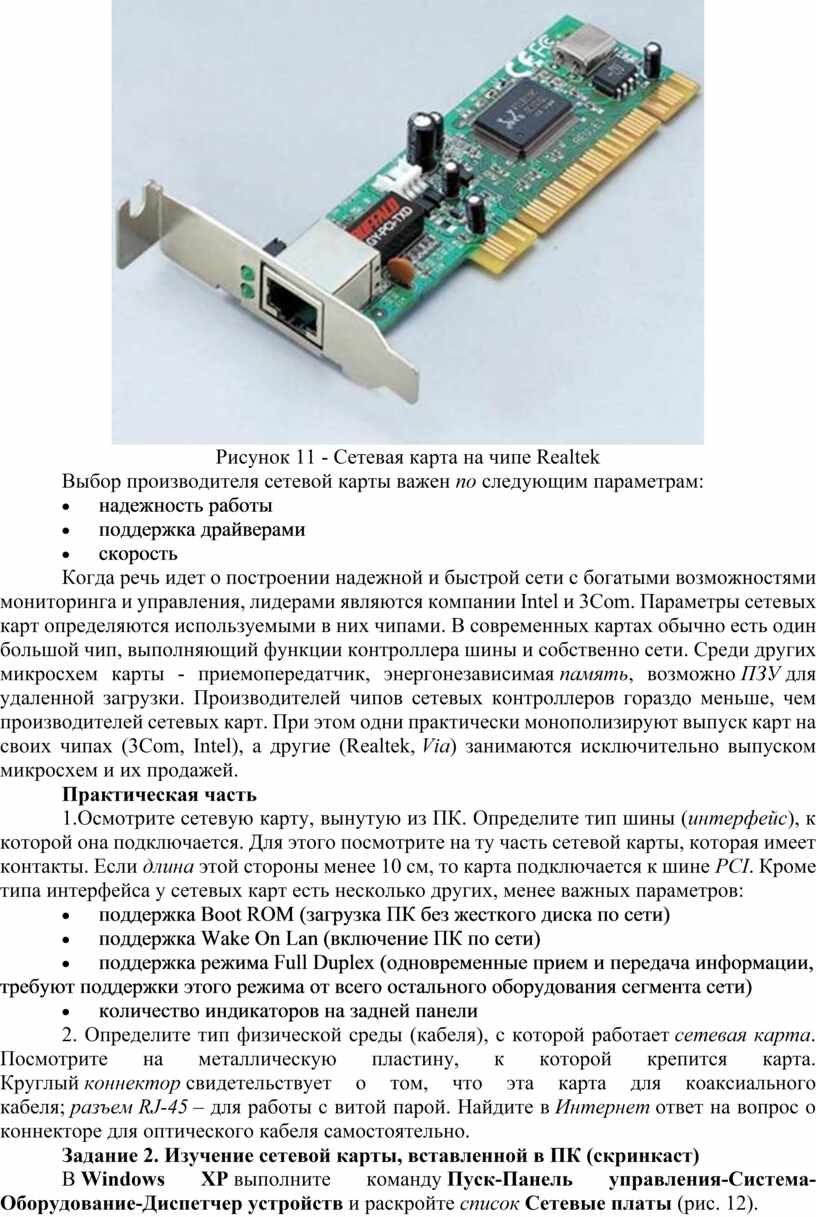

Рисунок 11 - Сетевая карта на чипе Realtek

Выбор производителя сетевой карты важен по следующим параметрам:

·            надежность работы

·            поддержка драйверами

·            скорость

Когда речь идет о построении надежной и быстрой сети с богатыми возможностями мониторинга и управления, лидерами являются компании Intel и 3Com. Параметры сетевых карт определяются используемыми в них чипами. В современных картах обычно есть один большой чип, выполняющий функции контроллера шины и собственно сети. Среди других микросхем карты - приемопередатчик, энергонезависимая память, возможно ПЗУ для удаленной загрузки. Производителей чипов сетевых контроллеров гораздо меньше, чем производителей сетевых карт. При этом одни практически монополизируют выпуск карт на своих чипах (3Com, Intel), а другие (Realtek, Via) занимаются исключительно выпуском микросхем и их продажей.

Практическая часть

1.Осмотрите сетевую карту, вынутую из ПК. Определите тип шины (интерфейс), к которой она подключается. Для этого посмотрите на ту часть сетевой карты, которая имеет контакты. Если длина этой стороны менее 10 см, то карта подключается к шине PCI. Кроме типа интерфейса у сетевых карт есть несколько других, менее важных параметров:

·            поддержка Boot ROM (загрузка ПК без жесткого диска по сети)

·            поддержка Wake On Lan (включение ПК по сети)

·            поддержка режима Full Duplex (одновременные прием и передача информации, требуют поддержки этого режима от всего остального оборудования сегмента сети)

·            количество индикаторов на задней панели

2. Определите тип физической среды (кабеля), с которой работает сетевая карта. Посмотрите на металлическую пластину, к которой крепится карта. Круглый коннектор свидетельствует о том, что эта карта для коаксиального кабеля; разъем RJ-45 – для работы с витой парой. Найдите в Интернет ответ на вопрос о коннекторе для оптического кабеля самостоятельно.

Задание 2. Изучение сетевой карты, вставленной в ПК (скринкаст)

В Windows XP выполните команду Пуск-Панель управления-Система-Оборудование-Диспетчер устройств и раскройте список Сетевые платы (рис. 12).

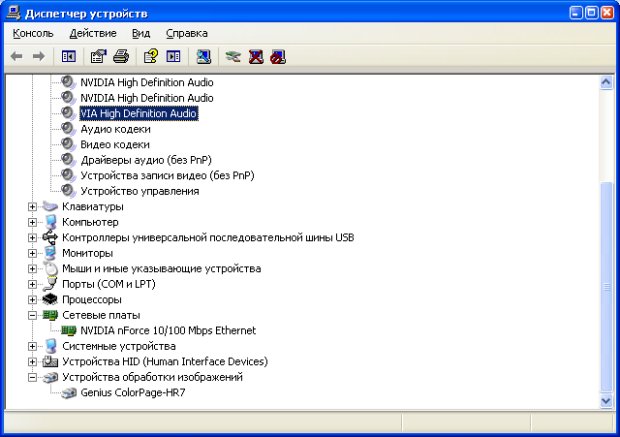

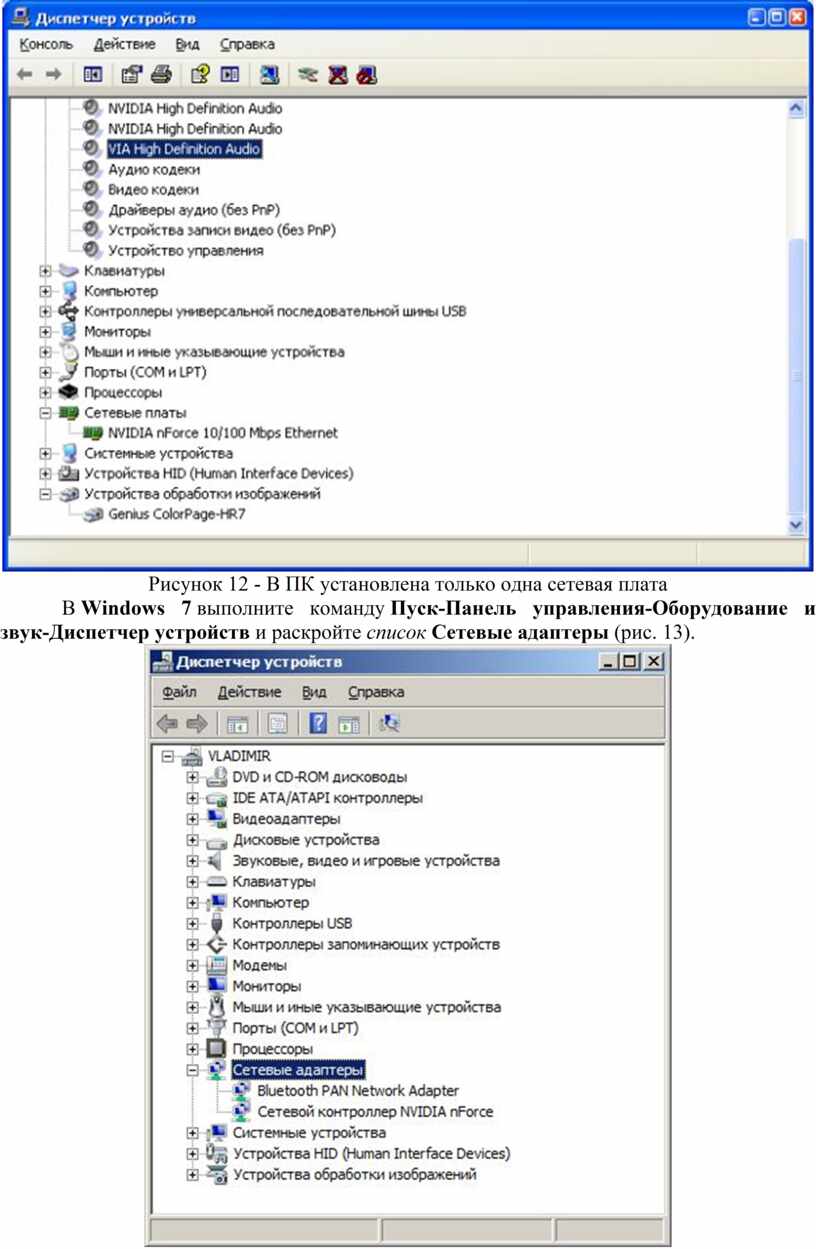

Рисунок 12 - В ПК установлена только одна сетевая плата

В Windows 7 выполните команду Пуск-Панель управления-Оборудование и звук-Диспетчер устройств и раскройте список Сетевые адаптеры (рис. 13).

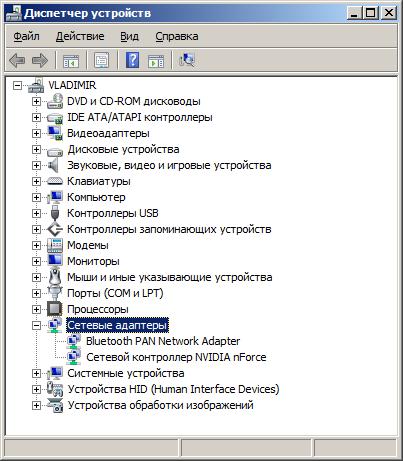

Рисунок 13 - В ПК установлено два сетевых адаптера

Примечание

Если у вас на сетевой плате нет желтых восклицательных знаков и красных крестиков, то ее драйвер установлен и работает корректно. Если напротив сетевого адаптера отображен восклицательный знак на фоне желтого круга, то драйвер конфликтует с другим устройством. Если напротив сетевой карты появился красный крестик, то драйвера вообще нет и его следует искать и устанавливать.

Определите физический (MAC) адрес адаптера. Для этого в Windows XP (или Windows 7) выполните команду Пуск-Все программы-Стандартные-Командная строка и введите команду ipconfig/all. Выведенный командой результат выглядит примерно так (рис. 14).

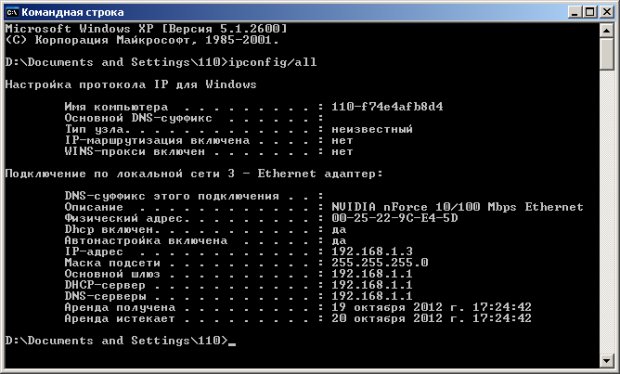

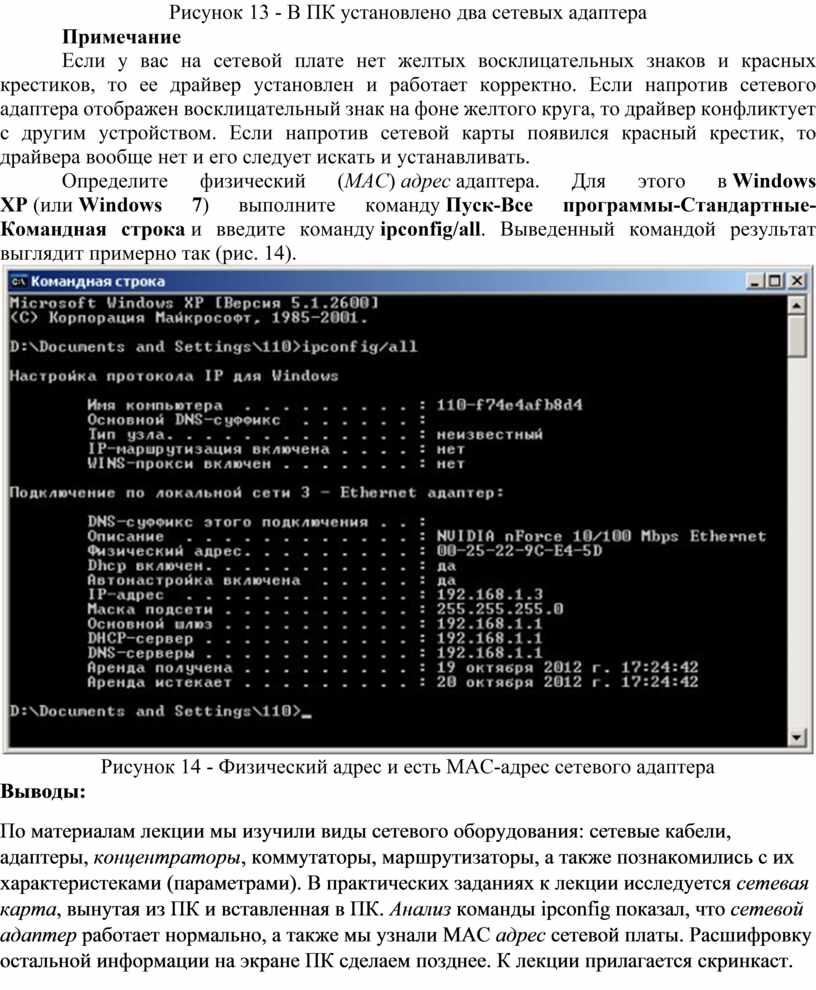

Рисунок 14 - Физический адрес и есть МАС-адрес сетевого адаптера

Выводы:

По материалам лекции мы изучили виды сетевого оборудования: cетевые кабели, адаптеры, концентраторы, коммутаторы, маршрутизаторы, а также познакомились с их характеристеками (параметрами). В практических заданиях к лекции исследуется сетевая карта, вынутая из ПК и вставленная в ПК. Анализ команды ipconfig показал, что сетевой адаптер работает нормально, а также мы узнали МАС адрес сетевой платы. Расшифровку остальной информации на экране ПК сделаем позднее. К лекции прилагается скринкаст.
