Опорный конспект занятия № 2

Дисциплина: «Автоматизация технологических процессов»

Тема: Общие сведения о системах автоматического управления (САУ)

Тема занятия: Понятие автоматической системы управления. Объект управления. Управляющее устройство. Датчик. Исполнительный механизм. Понятие обратной связи.

Любой объект управления имеет вход и выход.

Выход связан с входом определенной зависимостью. Другими словами – выход является функцией входа – выход=F(вход)

Таким образом, изменяя вход объекта можно изменять его выход, то есть управлять объектом.

Например, объект – электрическая печь.

Тогда ее входом будет электрический ток, а выходом - температура в печи.

Включая и выключая электрический ток, можно изменять температуру в печи.

Это и будет управление объектом – печью.

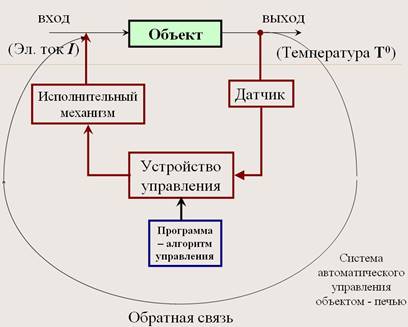

Цепочка от выхода объекта к его входу называется обратной связью. С помощью обратной связи и происходит автоматическое управление объектом.

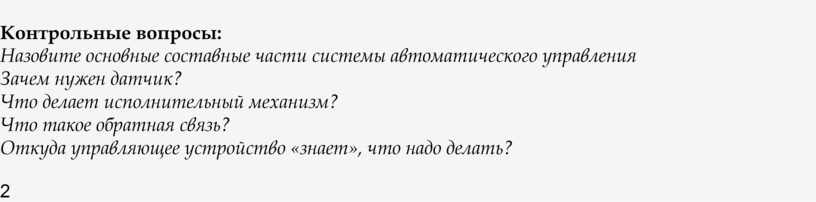

Контрольные вопросы:

1.    Назовите основные составные части системы автоматического управления

2.    Зачем нужен датчик?

3.    Что делает исполнительный механизм?

4.    Что такое обратная связь?

5.    Откуда управляющее устройство «знает», что надо делать?

2
