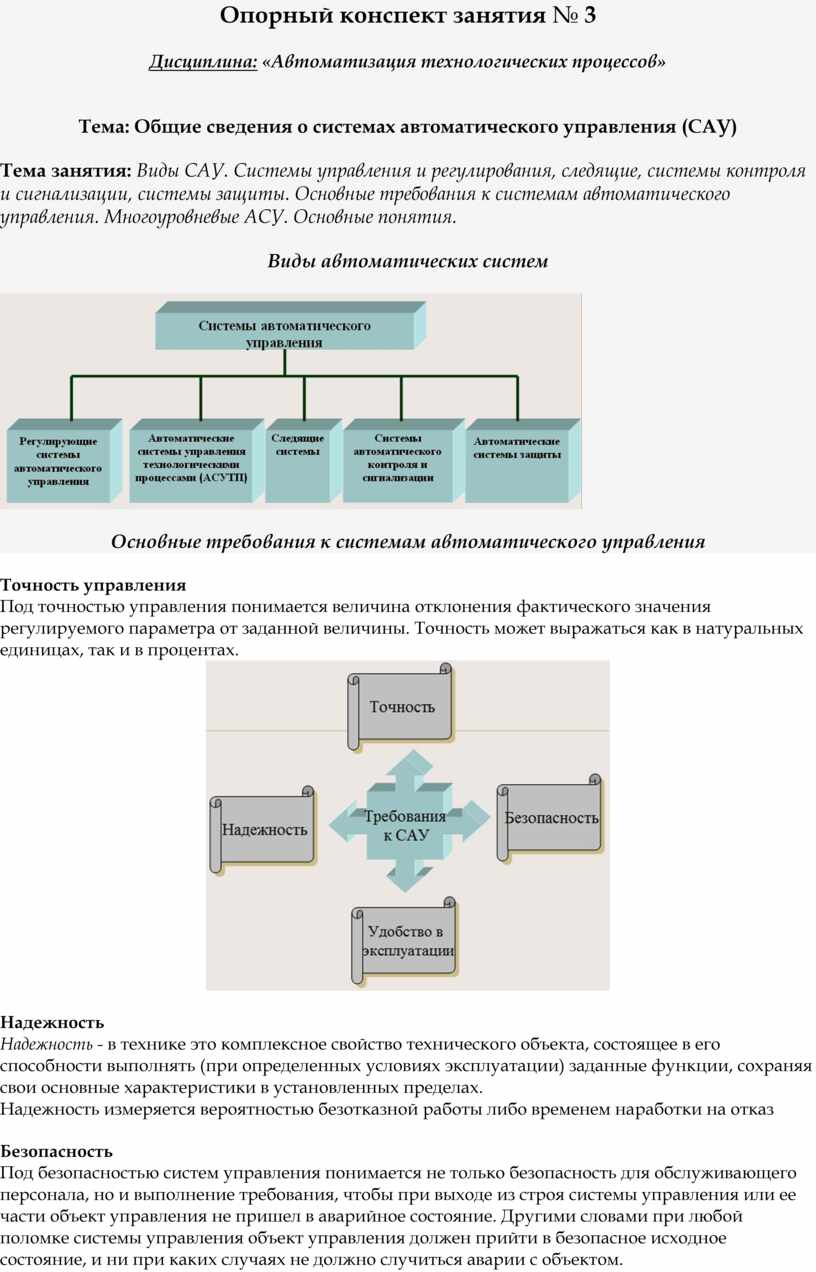

Опорный конспект занятия № 3

Дисциплина: «Автоматизация технологических процессов»

Тема: Общие сведения о системах автоматического управления (САУ)

Тема занятия: Виды САУ. Системы управления и регулирования, следящие, системы контроля и сигнализации, системы защиты. Основные требования к системам автоматического управления. Многоуровневые АСУ. Основные понятия.

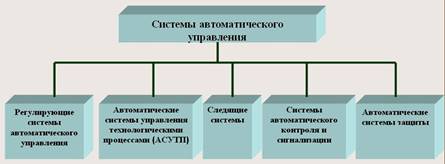

Виды автоматических систем

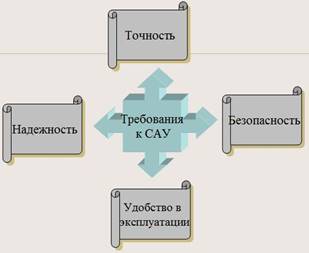

Основные требования к системам автоматического управления

Точность управления

Под точностью управления понимается величина отклонения фактического значения регулируемого параметра от заданной величины. Точность может выражаться как в натуральных единицах, так и в процентах.

Надежность

Надежность - в технике это комплексное свойство технического объекта, состоящее в его способности выполнять (при определенных условиях эксплуатации) заданные функции, сохраняя свои основные характеристики в установленных пределах.

Надежность измеряется вероятностью безотказной работы либо временем наработки на отказ

Безопасность

Под безопасностью систем управления понимается не только безопасность для обслуживающего персонала, но и выполнение требования, чтобы при выходе из строя системы управления или ее части объект управления не пришел в аварийное состояние. Другими словами при любой поломке системы управления объект управления должен прийти в безопасное исходное состояние, и ни при каких случаях не должно случиться аварии с объектом.

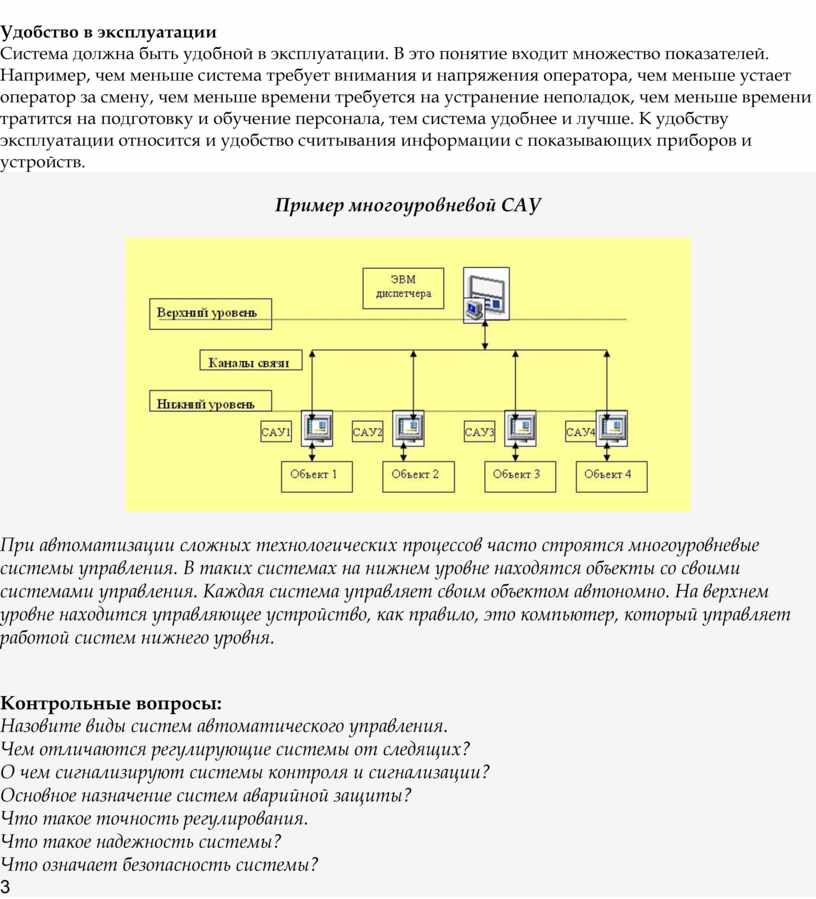

Удобство в эксплуатации

Система должна быть удобной в эксплуатации. В это понятие входит множество показателей. Например, чем меньше система требует внимания и напряжения оператора, чем меньше устает оператор за смену, чем меньше времени требуется на устранение неполадок, чем меньше времени тратится на подготовку и обучение персонала, тем система удобнее и лучше. К удобству эксплуатации относится и удобство считывания информации с показывающих приборов и устройств.

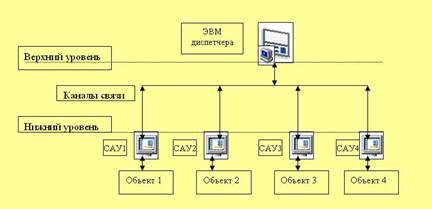

Пример многоуровневой САУ

При автоматизации сложных технологических процессов часто строятся многоуровневые системы управления. В таких системах на нижнем уровне находятся объекты со своими системами управления. Каждая система управляет своим объектом автономно. На верхнем уровне находится управляющее устройство, как правило, это компьютер, который управляет работой систем нижнего уровня.

Контрольные вопросы:

1.    Назовите виды систем автоматического управления.

2.    Чем отличаются регулирующие системы от следящих?

3.    О чем сигнализируют системы контроля и сигнализации?

4.    Основное назначение систем аварийной защиты?

5.    Что такое точность регулирования.

6.    Что такое надежность системы?

7.    Что означает безопасность системы?
