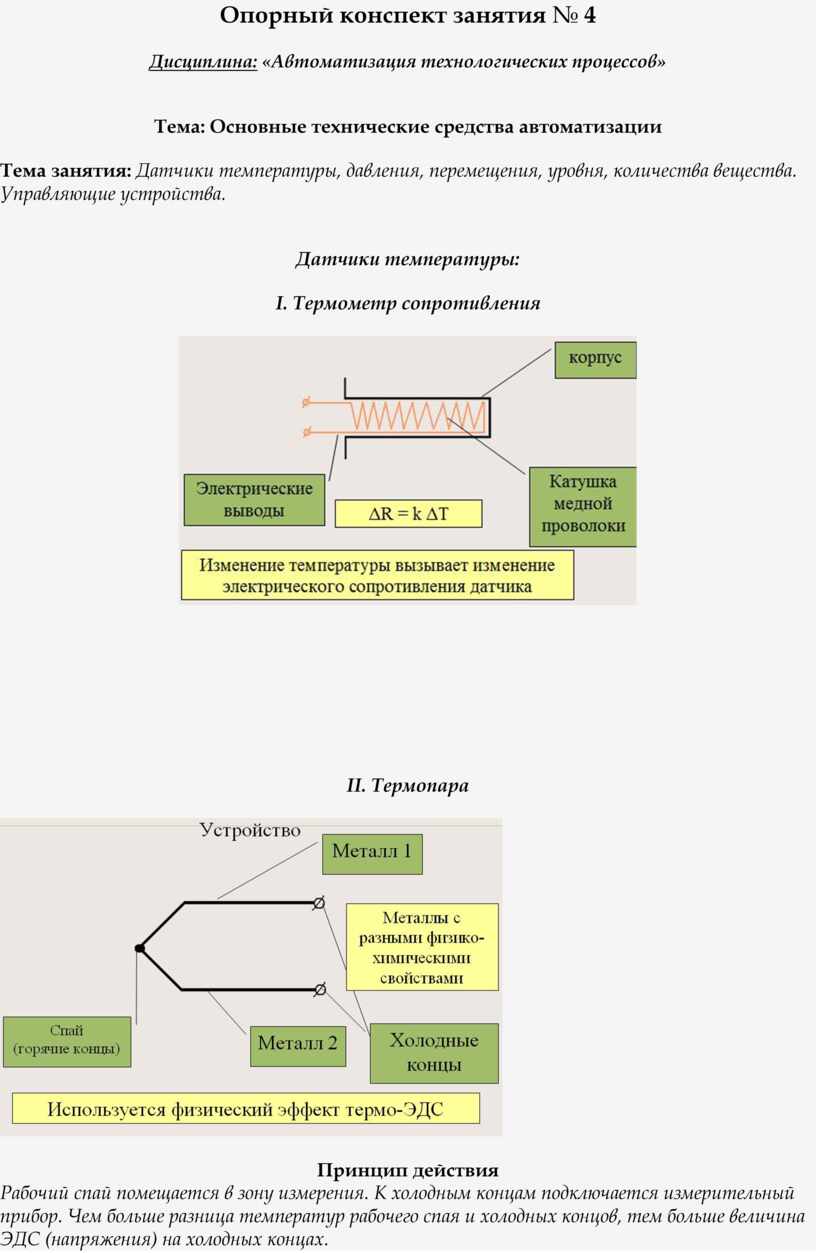

Тема: Основные технические средства автоматизации

Тема занятия: Датчики температуры, давления, перемещения, уровня, количества вещества. Управляющие устройства.

Датчики температуры:

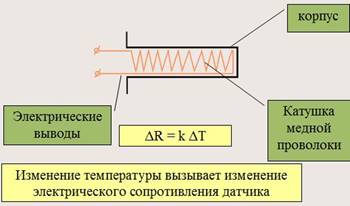

I. Термометр сопротивления

II. Термопара

Принцип действия

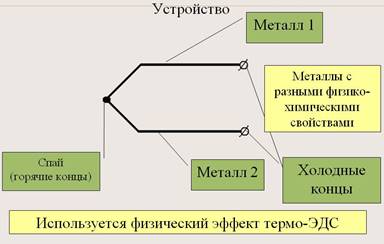

Рабочий спай помещается в зону измерения. К холодным концам подключается измерительный прибор. Чем больше разница температур рабочего спая и холодных концов, тем больше величина ЭДС (напряжения) на холодных концах.

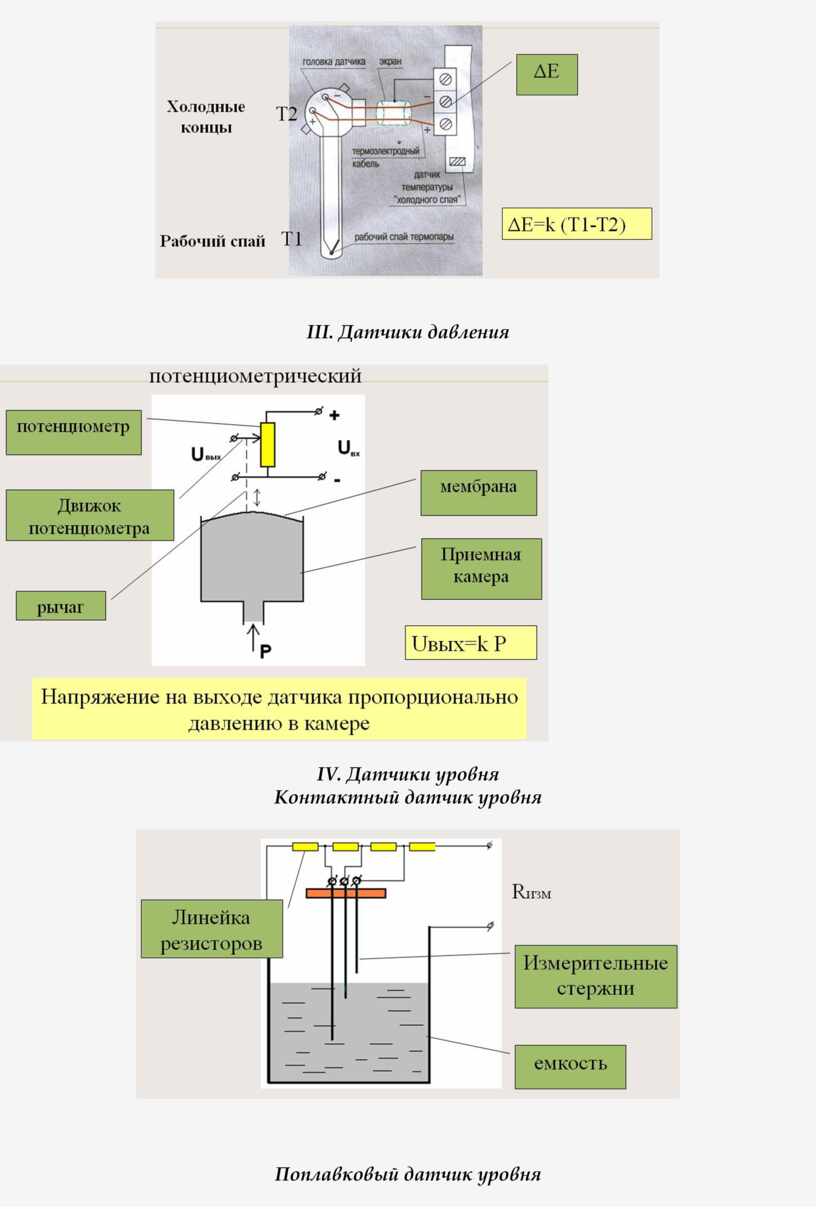

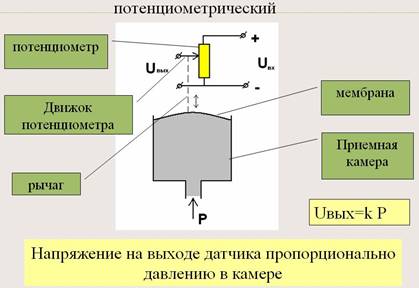

III. Датчики давления

IV. Датчики уровня

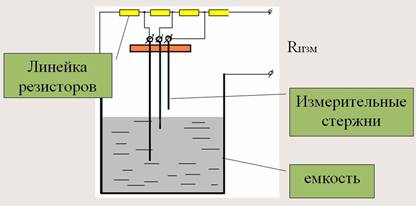

Контактный датчик уровня

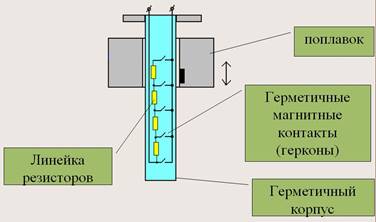

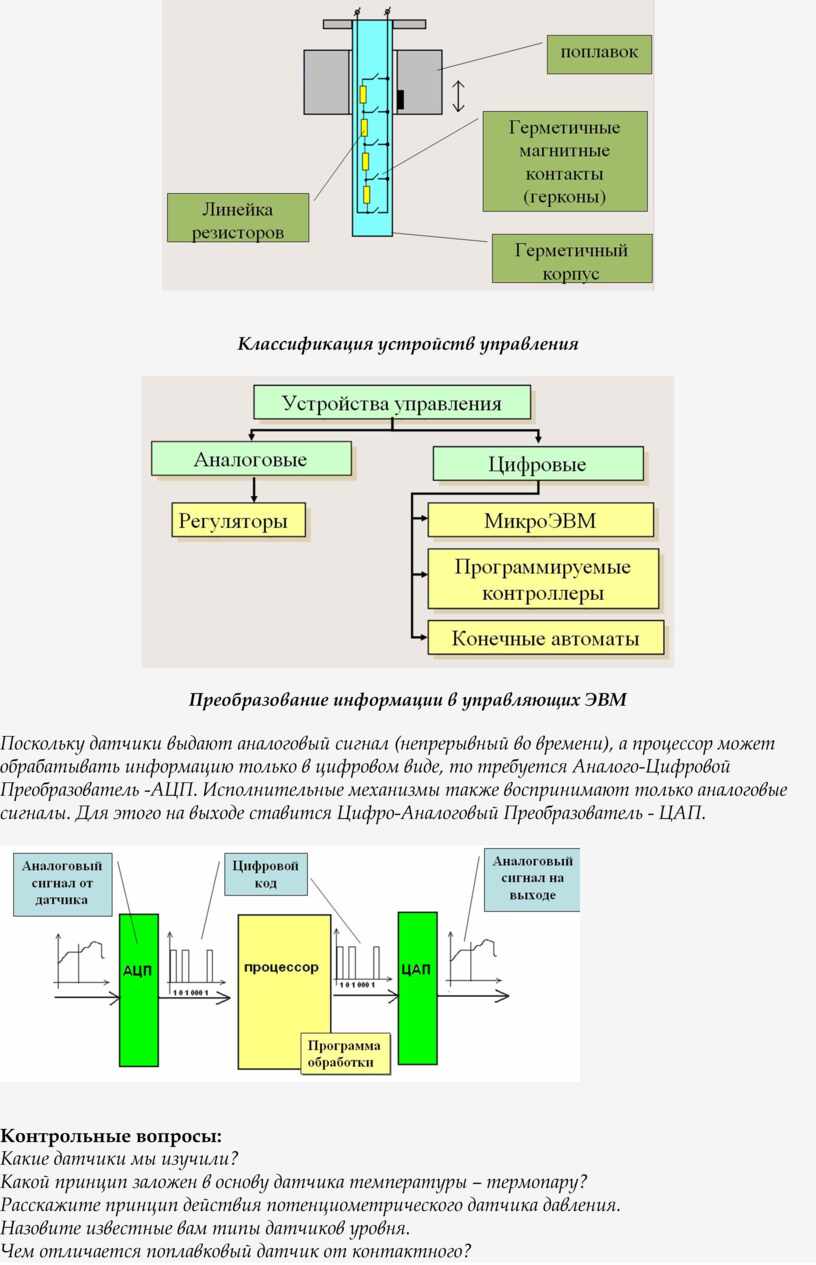

Поплавковый датчик уровня

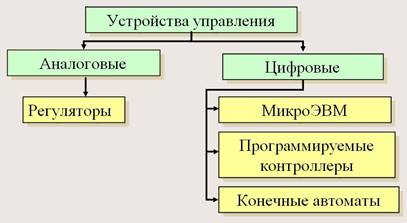

Классификация устройств управления

Преобразование информации в управляющих ЭВМ

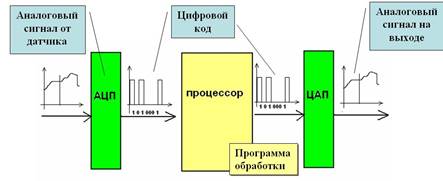

Поскольку датчики выдают аналоговый сигнал (непрерывный во времени), а процессор может обрабатывать информацию только в цифровом виде, то требуется Аналого-Цифровой Преобразователь -АЦП. Исполнительные механизмы также воспринимают только аналоговые сигналы. Для этого на выходе ставится Цифро-Аналоговый Преобразователь - ЦАП.

Контрольные вопросы:

1.    Какие датчики мы изучили?

2.    Какой принцип заложен в основу датчика температуры – термопару?

3.    Расскажите принцип действия потенциометрического датчика давления.

4.    Назовите известные вам типы датчиков уровня.

5.    Чем отличается поплавковый датчик от контактного?

6. На какие два класса делятся устройства управления?
