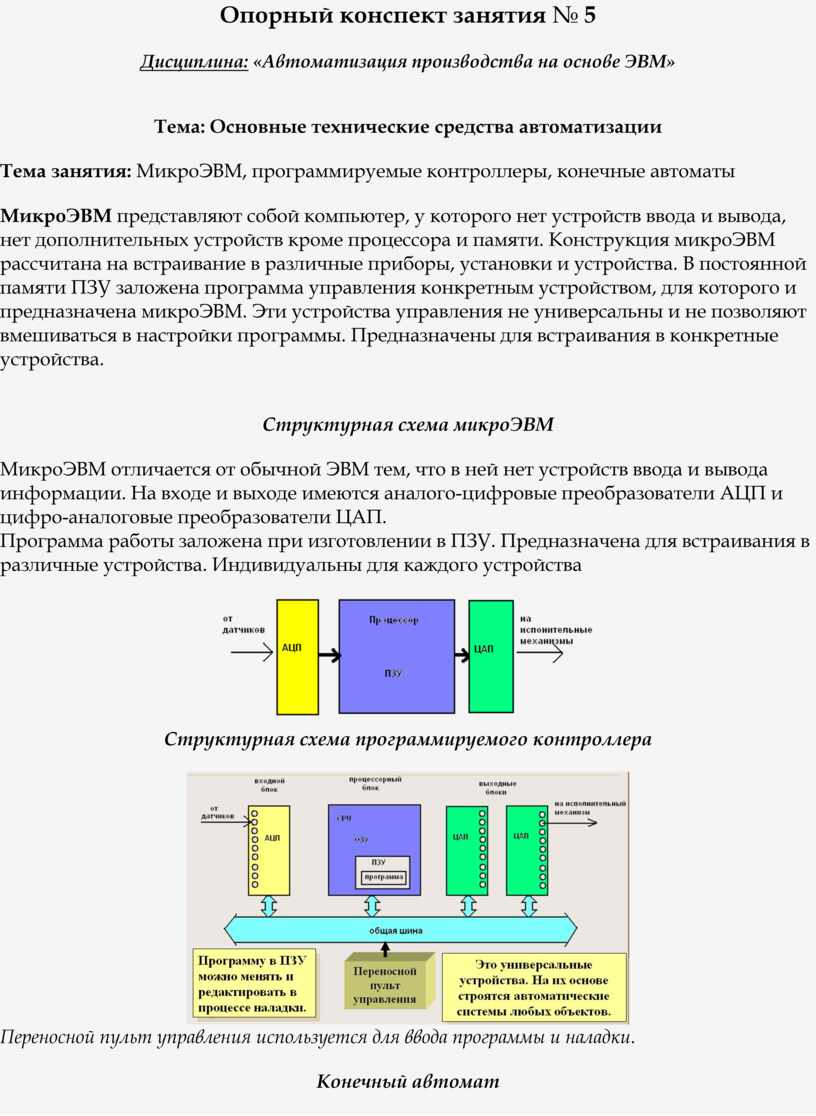

Опорный конспект занятия № 5 Дисциплина: «Автоматизация Технологических процессов

Опорный конспект занятия № 5

Дисциплина: «Автоматизация производства на основе ЭВМ»

Тема: Основные технические средства автоматизации

Тема занятия: МикроЭВМ, программируемые контроллеры, конечные автоматы

МикроЭВМ представляют собой компьютер, у которого нет устройств ввода и вывода, нет дополнительных устройств кроме процессора и памяти. Конструкция микроЭВМ рассчитана на встраивание в различные приборы, установки и устройства. В постоянной памяти ПЗУ заложена программа управления конкретным устройством, для которого и предназначена микроЭВМ. Эти устройства управления не универсальны и не позволяют вмешиваться в настройки программы. Предназначены для встраивания в конкретные устройства.

Структурная схема микроЭВМ

МикроЭВМ отличается от обычной ЭВМ тем, что в ней нет устройств ввода и вывода информации. На входе и выходе имеются аналого-цифровые преобразователи АЦП и цифро-аналоговые преобразователи ЦАП.

Программа работы заложена при изготовлении в ПЗУ. Предназначена для встраивания в различные устройства. Индивидуальны для каждого устройства

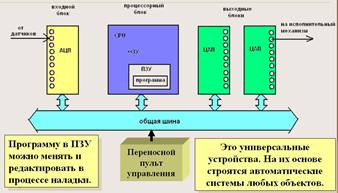

Структурная схема программируемого контроллера

Переносной пульт управления используется для ввода программы и наладки.

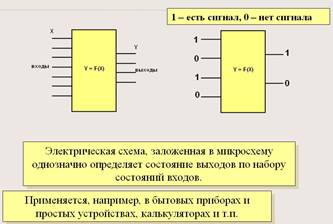

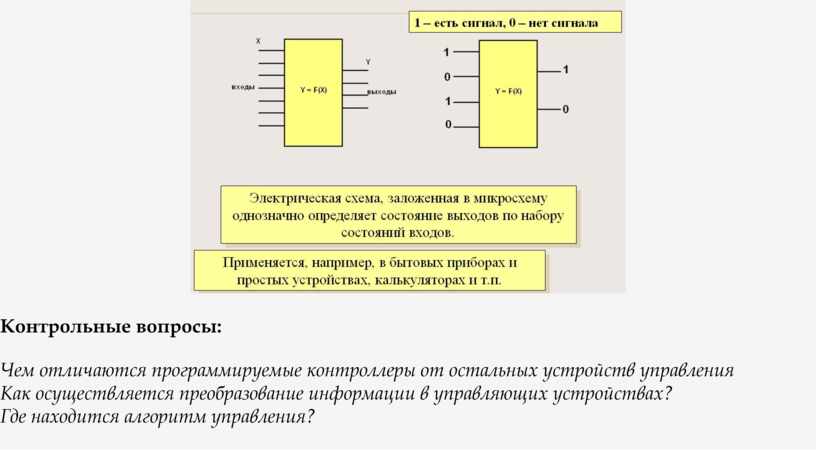

Конечный автомат

Контрольные вопросы:

1.    Чем отличаются программируемые контроллеры от остальных устройств управления

2.    Как осуществляется преобразование информации в управляющих устройствах?

3.    Где находится алгоритм управления?
