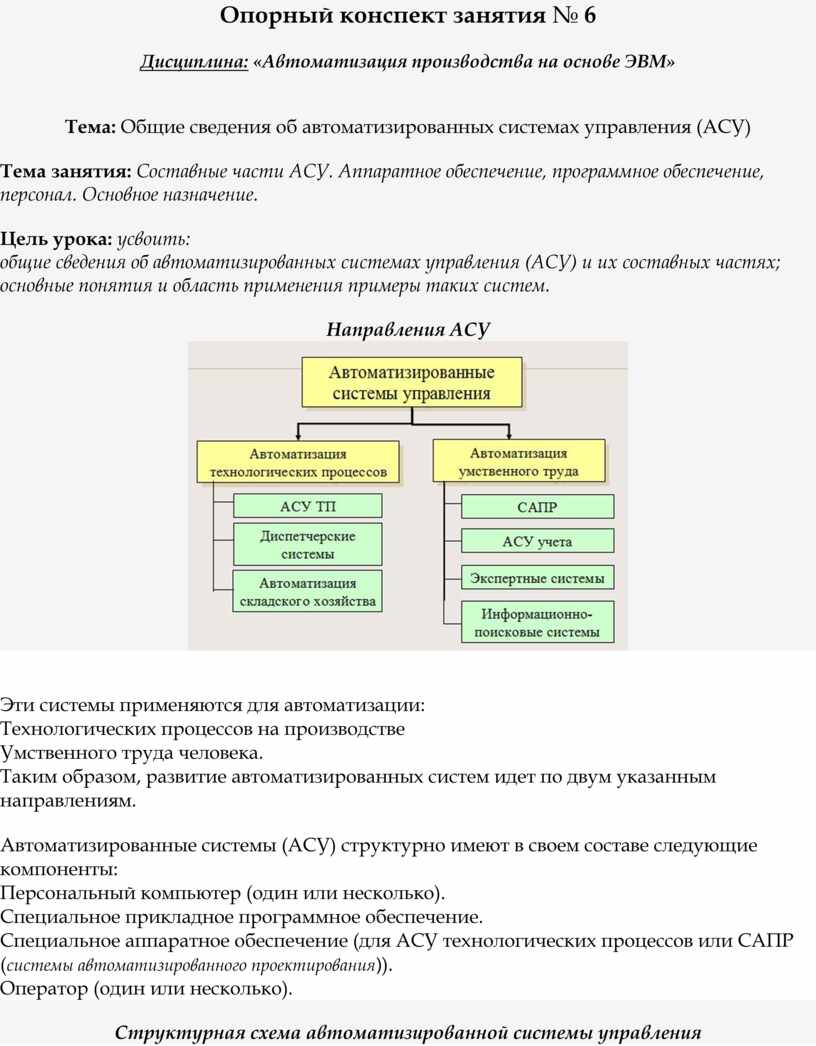

Опорный конспект занятия № 6 Дисциплина: «Автоматизация Технологических процессов

Опорный конспект занятия № 6

Дисциплина: «Автоматизация производства на основе ЭВМ»

Тема: Общие сведения об автоматизированных системах управления (АСУ)

Тема занятия: Составные части АСУ. Аппаратное обеспечение, программное обеспечение, персонал. Основное назначение.

Цель урока: усвоить:

1.    общие сведения об автоматизированных системах управления (АСУ) и их составных частях;

2.    основные понятия и область применения примеры таких систем.

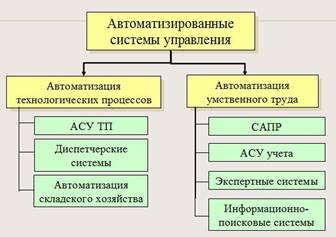

Направления АСУ

Эти системы применяются для автоматизации:

I.        Технологических процессов на производстве

II.        Умственного труда человека.

Таким образом, развитие автоматизированных систем идет по двум указанным направлениям.

Автоматизированные системы (АСУ) структурно имеют в своем составе следующие компоненты:

·         Персональный компьютер (один или несколько).

·         Специальное прикладное программное обеспечение.

·         Специальное аппаратное обеспечение (для АСУ технологических процессов или САПР (системы автоматизированного проектирования)).

·         Оператор (один или несколько).

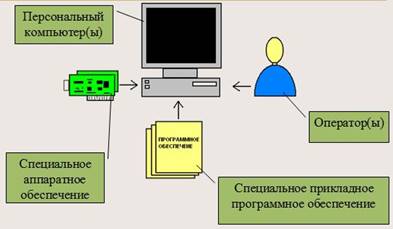

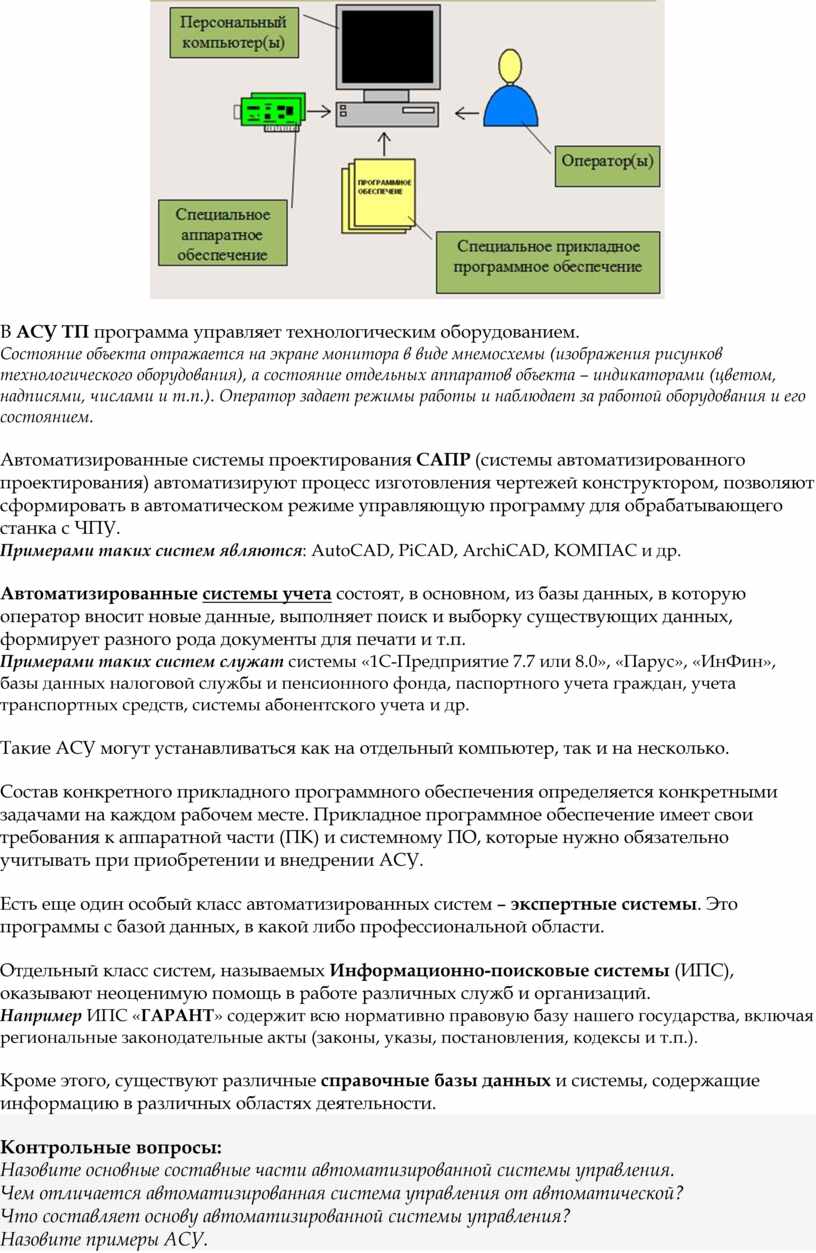

Структурная схема автоматизированной системы управления

В АСУ ТП программа управляет технологическим оборудованием.

Состояние объекта отражается на экране монитора в виде мнемосхемы (изображения рисунков технологического оборудования), а состояние отдельных аппаратов объекта – индикаторами (цветом, надписями, числами и т.п.). Оператор задает режимы работы и наблюдает за работой оборудования и его состоянием.

Автоматизированные системы проектирования САПР (системы автоматизированного проектирования) автоматизируют процесс изготовления чертежей конструктором, позволяют сформировать в автоматическом режиме управляющую программу для обрабатывающего станка с ЧПУ.

Примерами таких систем являются: AutoCAD, PiCAD, ArchiCAD, КОМПАС и др.

Автоматизированные системы учета состоят, в основном, из базы данных, в которую оператор вносит новые данные, выполняет поиск и выборку существующих данных, формирует разного рода документы для печати и т.п.

Примерами таких систем служат системы «1С-Предприятие 7.7 или 8.0», «Парус», «ИнФин», базы данных налоговой службы и пенсионного фонда, паспортного учета граждан, учета транспортных средств, системы абонентского учета и др.

Такие АСУ могут устанавливаться как на отдельный компьютер, так и на несколько.

Состав конкретного прикладного программного обеспечения определяется конкретными задачами на каждом рабочем месте. Прикладное программное обеспечение имеет свои требования к аппаратной части (ПК) и системному ПО, которые нужно обязательно учитывать при приобретении и внедрении АСУ.

Есть еще один особый класс автоматизированных систем – экспертные системы. Это программы с базой данных, в какой либо профессиональной области.

Отдельный класс систем, называемых Информационно-поисковые системы (ИПС), оказывают неоценимую помощь в работе различных служб и организаций.

Например ИПС «ГАРАНТ» содержит всю нормативно правовую базу нашего государства, включая региональные законодательные акты (законы, указы, постановления, кодексы и т.п.).

Кроме этого, существуют различные справочные базы данных и системы, содержащие информацию в различных областях деятельности.

Контрольные вопросы:

1.    Назовите основные составные части автоматизированной системы управления.

2.    Чем отличается автоматизированная система управления от автоматической?

3.    Что составляет основу автоматизированной системы управления?

4.    Назовите примеры АСУ.

5.    Какую функцию в АСУ выполняет человек?
