Основы графической грамоты 2 урок.docx
Рабочий лист № 2
Дата _______ ТРУД (ТЕХНОЛОГИЯ)
Фамилия Имя ____________________________ Класс______
Тема: Основы графической грамоты. Типы графических изображений.

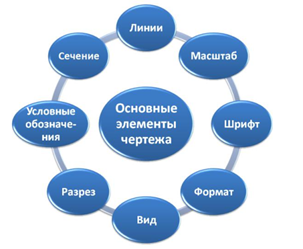

Задание 1. Подпиши основные элементы чертежа
|
|
Бывают различной толщины и начертания, применяются для выполнения чертежей |
|
|
это размер листа, на котором выполняется изображение |
|
|
Это отношение линейных размеров изображения предмета к действительным размерам этого предмета |
|
|
Рисунок, начертание какого-либо алфавита, цифр и знаков |
|
|
это специальные сокращения, которые помогают специалисту «прочесть» чертёж, понять, что на нём изображено, какую роль выполняет и зачем необходимо |
Примите на заметку!
При вычерчивании
малых изделий (скрепки, деталей ювелирных украшений) их изображения увеличивают, при вычерчивании
больших изделий (деталей фартука,
платья, автомобиля, корабля) их изображения уменьшают по сравнению с
действительными размерами. Масштабы изображений и их обозначения на чертежах
всех отраслей промышленности и строительства устанавливает государственный
стандарт (ГОСТ). На чертежах используют следующие масштабы:
• натуральный масштаб 1 : 1 (один к одному);
• масштаб увеличения — 2: 1; 2,5 : 1; 4 : 1; 5 :
1; 10 : 1 и т. д.;
• масштаб уменьшения — 1 : 2; 1 : 2,5; 1 : 4; 1
: 5; 1 : 10 и т. д. Каким бы ни был масштаб чертежа, размеры на нём
указывают действительные.
Задание 2. Соедини определение с подходящей картинкой.
|
Эскизом называется изображение предмета, выполненное от руки без точного соблюдения масштаба, с сохранением пропорций всех элементов изделия. |
Технический рисунок — наглядное изображение предмета, выполненное на глаз, от руки, с соблюдением пропорций, по правилам оформления чертежа. |
Схема – это графический документ, на котором с помощью условных обозначений показаны составные части какой-нибудь системы и связи между ними |
Чертежом называется изображение предмета на плоскости, выполненное по определённым правилам.
|
.
Задание 3. Допиши пропущенные слова
3.1 Вся графическая документация оформляется по единым нормам и правилам, установленным межгосударственным стандартом ( ).
3.2 Чертежи выполняются на , соответсвующих ГОСТУ, для учебных чертежей обычно используют формат ( 210 х297 мм).
3.3 Чертеж должен иметь , которая ограничивает поле чертежа.
3.4 Размеры на чертежах указываются в без указания «мм».
3.5 В правом нижнем углу оформляется .

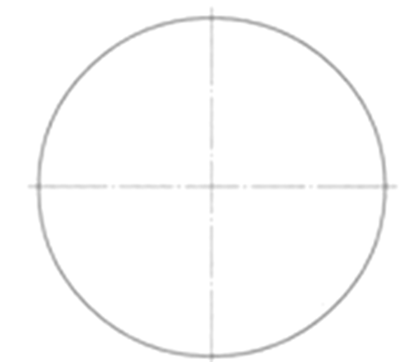

Задание 4. На картинке вы
видите сервиз. Постройте рисунок на тарелке с геометрическим орнаментом.
Задание 5. Разгадайте кроссворд
1.Линии,
ограничивающие поле чертежа.
1. Стандартный лист чертежной бумаги.
2. След карандаша на бумаге.
3. Отношение действительных размеров к линейным размерам на чертеже.
4. Чертежный инструмент, маркируемый буквами «Т», «М», «ТМ».
5. Настольная книга учащегося на уроке.
Рефлексия. Обведи цвет настроения. Цветовая палитра эмоций.
