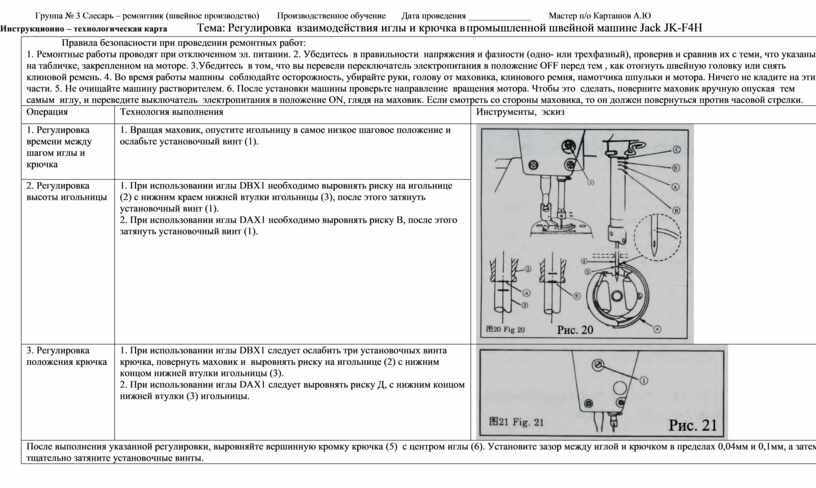

Технологическая карта урока производственного обучения профессии Слесарь-ремонтник (швейное производство) на тему "Регулировка взаимодействия иглы и крючка в пром швейной машине Jack JK-F4Н"

            Правила безопасности при проведении ремонтных работ:

1. Ремонтные работы проводят при отключенном эл. питании. 2. Убедитесь  в правильности  напряжения и фазности (одно- или трехфазный), проверив и сравнив их с теми, что указаны на табличке, закрепленном на моторе. 3.Убедитесь  в том, что вы перевели переключатель электропитания в положение OFF перед тем , как отогнуть швейную головку или снять  клиновой ремень. 4. Во время работы машины  соблюдайте осторожность, убирайте руки, голову от маховика, клинового ремня, намотчика шпульки и мотора. Ничего не кладите на эти части. 5. Не очищайте машину растворителем. 6. После установки машины проверьте направление  вращения мотора. Чтобы это  сделать, поверните маховик вручную опуская  тем самым  иглу, и переведите выключатель  электропитания в положение ON, глядя на маховик. Если смотреть со стороны маховика, то он должен повернуться против часовой стрелки.

Операция

Технология выполнения

Инструменты,  эскиз

1. Регулировка  времени между шагом иглы и крючка

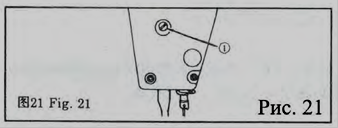

1. Вращая маховик, опустите игольницу в самое низкое шаговое положение и ослабьте установочный винт (1).

2. Регулировка высоты игольницы

1. При использовании иглы DBX1 необходимо выровнять риску на игольнице (2) с нижним краем нижней втулки игольницы (3), после этого затянуть установочный винт (1).

2. При использовании иглы DАX1 необходимо выровнять риску В, после этого затянуть установочный винт (1).

3. Регулировка положения крючка

1. При использовании иглы DBX1 следует ослабить три установочных винта крючка, повернуть маховик и  выровнять риску на игольнице (2) с нижним концом нижней втулки игольницы (3).

2. При использовании иглы DАX1 следует выровнять риску Д, с нижним концом нижней втулки (3) игольницы.

После выполнения указанной регулировки, выровняйте вершинную кромку крючка (5)  с центром иглы (6). Установите зазор между иглой и крючком в пределах 0,04мм и 0,1мм, а затем тщательно затяните установочные винты.
