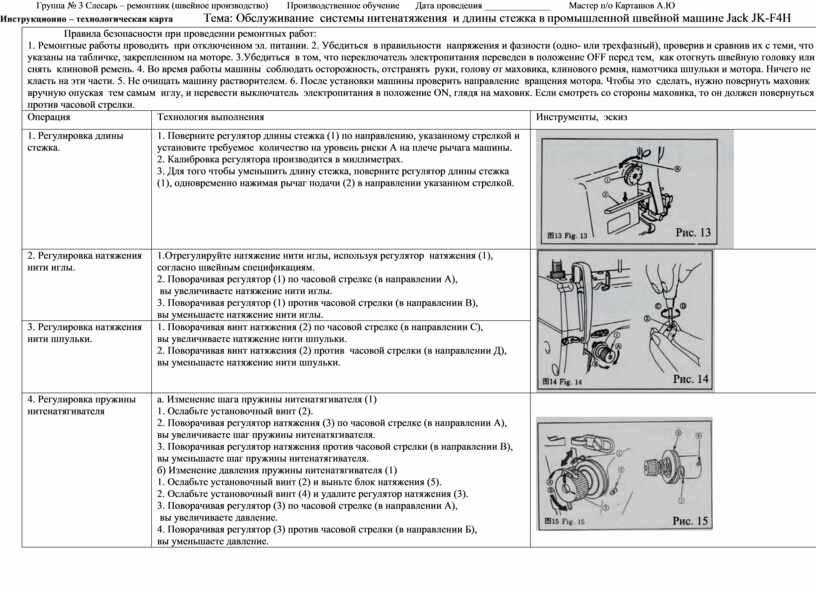

Технологическая карта урока производственного обучения профессии Слесарь-ремонтник (швейное производство) на тему "Обслуживание системы нитенатяжения и длины стежка в промышленной швейной машине Jack JK-F4H"

            Правила безопасности при проведении ремонтных работ:

1. Ремонтные работы проводить  при отключенном эл. питании. 2. Убедиться  в правильности  напряжения и фазности (одно- или трехфазный), проверив и сравнив их с теми, что указаны на табличке, закрепленном на моторе. 3.Убедиться  в том, что переключатель электропитания переведен в положение OFF перед тем,  как отогнуть швейную головку или снять  клиновой ремень. 4. Во время работы машины  соблюдать осторожность, отстранять  руки, голову от маховика, клинового ремня, намотчика шпульки и мотора. Ничего не класть на эти части. 5. Не очищать машину растворителем. 6. После установки машины проверить направление  вращения мотора. Чтобы это  сделать, нужно повернуть маховик вручную опуская  тем самым  иглу, и перевести выключатель  электропитания в положение ON, глядя на маховик. Если смотреть со стороны маховика, то он должен повернуться против часовой стрелки.

Операция

Технология выполнения

Инструменты,  эскиз

1. Регулировка длины стежка.

1. Поверните регулятор длины стежка (1) по направлению, указанному стрелкой и установите требуемое  количество на уровень риски А на плече рычага машины.

2. Калибровка регулятора производится в миллиметрах.

3. Для того чтобы уменьшить длину стежка, поверните регулятор длины стежка (1), одновременно нажимая рычаг подачи (2) в направлении указанном стрелкой.

2. Регулировка натяжения нити иглы.

1.Отрегулируйте натяжение нити иглы, используя регулятор  натяжения (1), согласно швейным спецификациям.

2. Поворачивая регулятор (1) по часовой стрелке (в направлении А),

 вы увеличиваете натяжение нити иглы.

3. Поворачивая регулятор (1) против часовой стрелки (в направлении В),

вы уменьшаете натяжение нити иглы.

3. Регулировка натяжения  нити шпульки.

1. Поворачивая винт натяжения (2) по часовой стрелке (в направлении С),

вы увеличиваете натяжение нити шпульки.

2. Поворачивая винт натяжения (2) против  часовой стрелки (в направлении Д),

вы уменьшаете натяжение нити шпульки.

4. Регулировка пружины нитенатягивателя

а. Изменение шага пружины нитенатягивателя (1)

1. Ослабьте установочный винт (2).

2. Поворачивая регулятор натяжения (3) по часовой стрелке (в направлении А),

вы увеличиваете шаг пружины нитенатягивателя.

3. Поворачивая регулятор натяжения против часовой стрелки (в направлении В), вы уменьшаете шаг пружины нитенатягивателя.

б) Изменение давления пружины нитенатягивателя (1)

1. Ослабьте установочный винт (2) и выньте блок натяжения (5).

2. Ослабьте установочный винт (4) и удалите регулятор натяжения (3).

3. Поворачивая регулятор (3) по часовой стрелке (в направлении А),

 вы увеличиваете давление.

4. Поворачивая регулятор (3) против часовой стрелки (в направлении Б),

вы уменьшаете давление.
