Отчет о практике специальности 19.02.10.

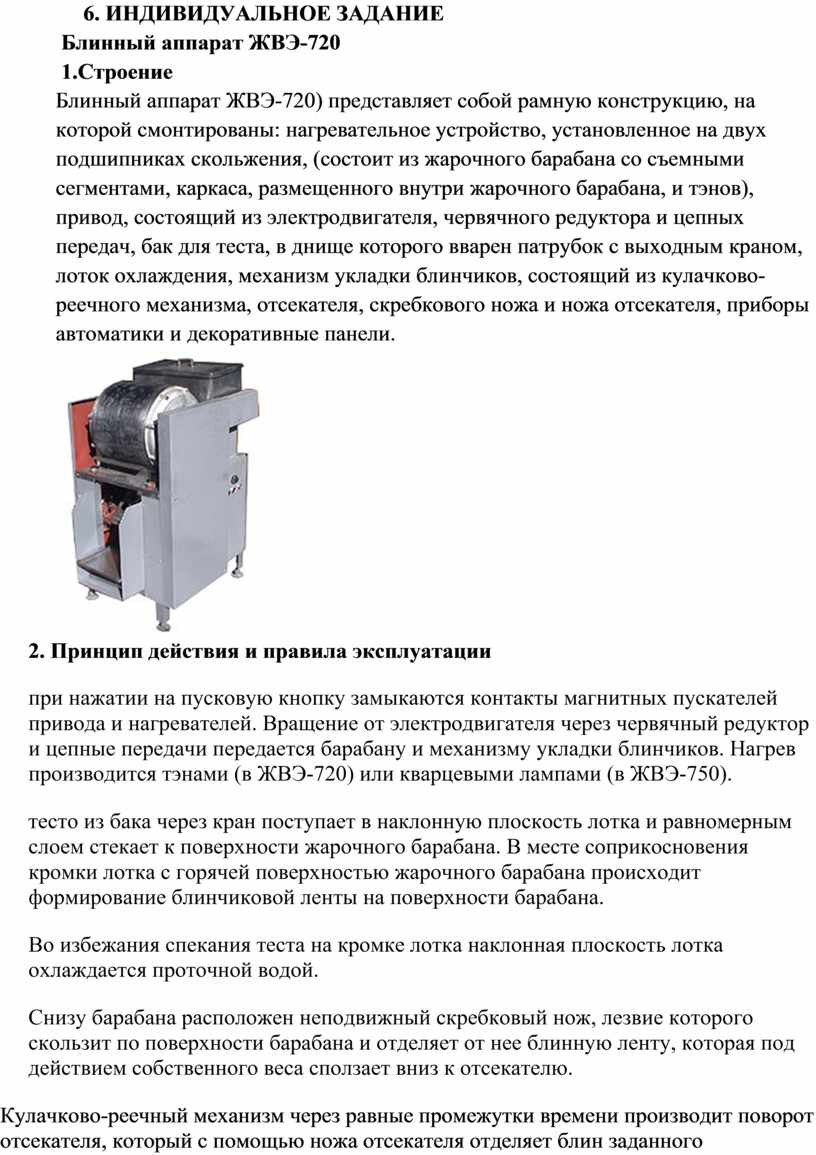

     6. Индивидуальное задание

 Блинный аппарат ЖВЭ-720

 1.Строение

Блинный аппарат ЖВЭ-720) представляет собой рамную конструкцию, на которой смонтированы: нагревательное устройство, установленное на двух подшипниках скольжения, (состоит из жарочного барабана со съемными сегментами, каркаса, размещенного внутри жарочного барабана, и тэнов), привод, состоящий из электродвигателя, червячного редуктора и цепных передач, бак для теста, в днище которого вварен патрубок с выходным краном, лоток охлаждения, механизм укладки блинчиков, состоящий из кулачково-реечного механизма, отсекателя, скребкового ножа и ножа отсекателя, приборы автоматики и декоративные панели.

2. Принцип действия и правила эксплуатации

при нажатии на пусковую кнопку замыкаются контакты магнитных пускателей привода и нагревателей. Вращение от электродвигателя через червячный редуктор и цепные передачи передается барабану и механизму укладки блинчиков. Нагрев производится тэнами (в ЖВЭ-720) или кварцевыми лампами (в ЖВЭ-750).

тесто из бака через кран поступает в наклонную плоскость лотка и равномерным слоем стекает к поверхности жарочного барабана. В месте соприкосновения кромки лотка с горячей поверхностью жарочного барабана происходит формирование блинчиковой ленты на поверхности барабана.

Во избежания спекания теста на кромке лотка наклонная плоскость лотка охлаждается проточной водой.

Снизу барабана расположен неподвижный скребковый нож, лезвие которого скользит по поверхности барабана и отделяет от нее блинную ленту, которая под действием собственного веса сползает вниз к отсекателю.

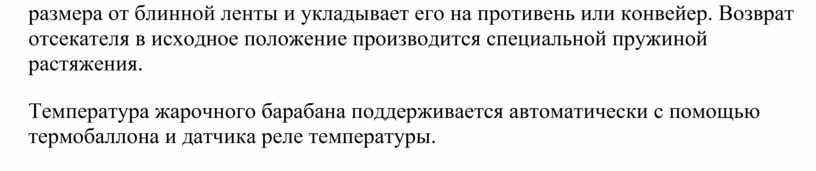

Кулачково-реечный механизм через равные промежутки времени производит поворот отсекателя, который с помощью ножа отсекателя отделяет блин заданного размера от блинной ленты и укладывает его на противень или конвейер. Возврат отсекателя в исходное положение производится специальной пружиной растяжения.

Температура жарочного барабана поддерживается автоматически с помощью термобаллона и датчика реле температуры.
