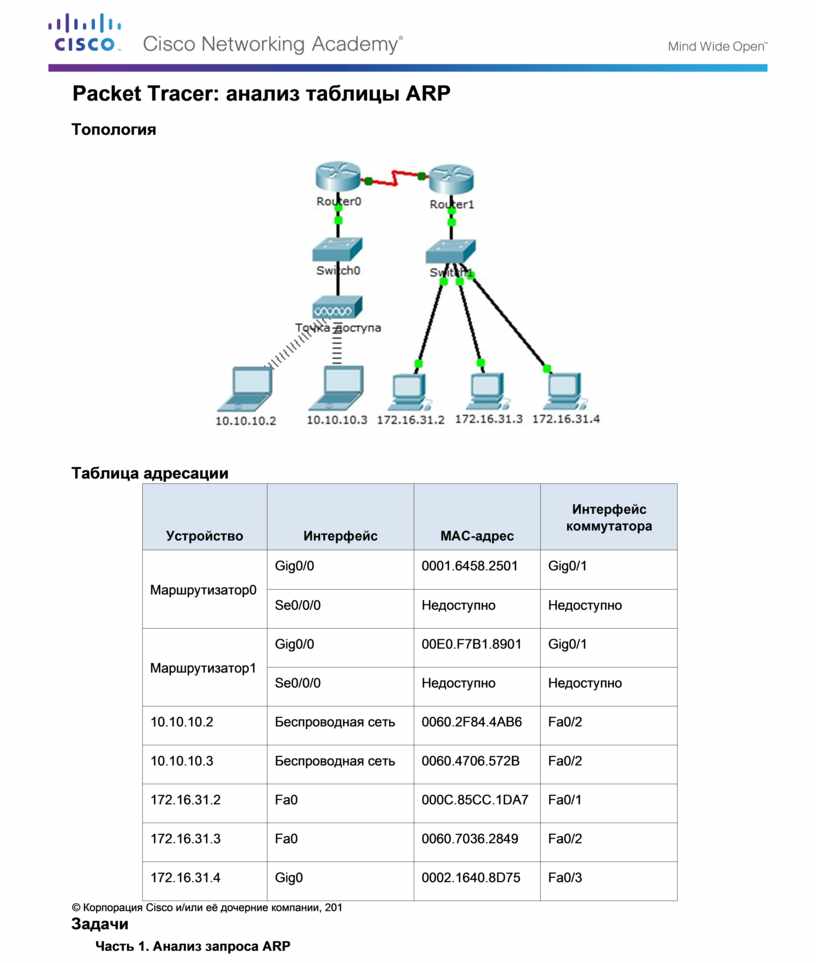

Packet Tracer: анализ таблицы АRP

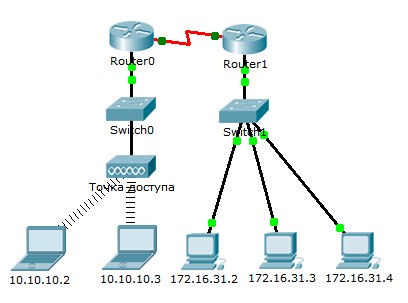

Топология

Таблица адресации

© Корпорация Cisco и/или её дочерние компании, 201

Задачи

Часть 1. Анализ запроса ARP

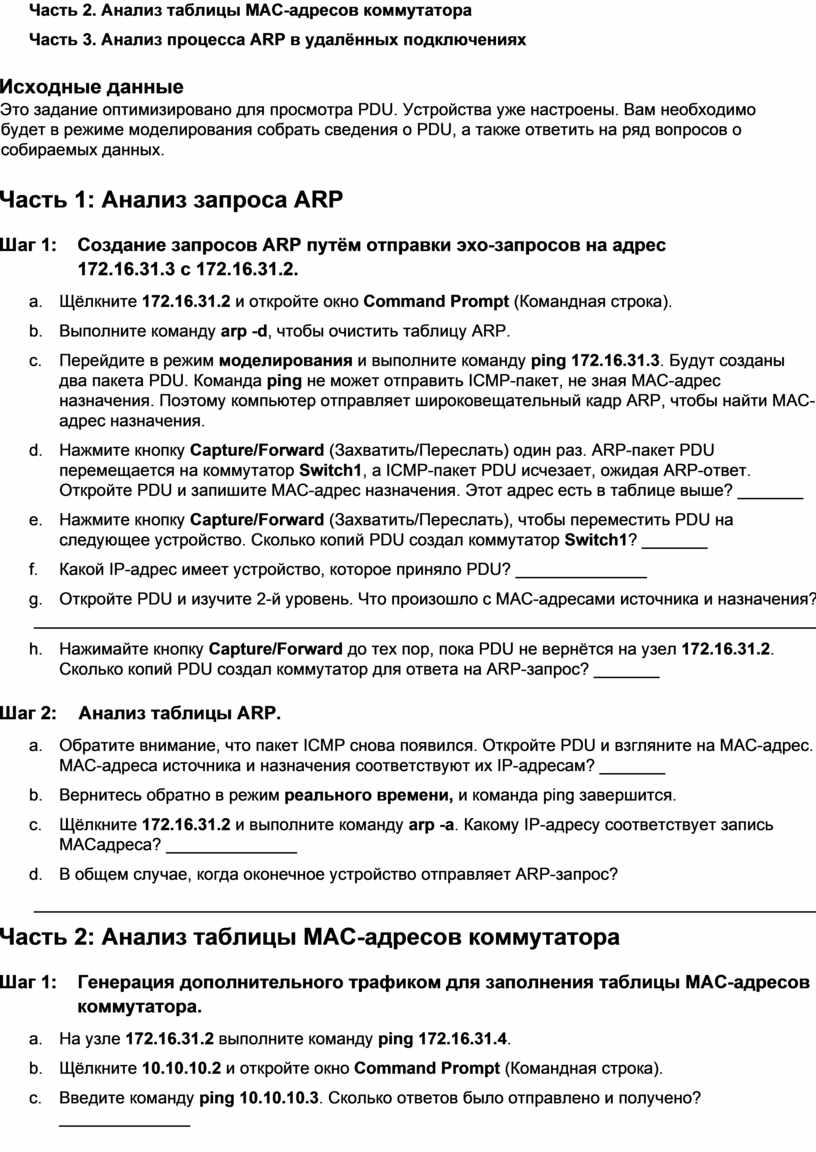

Часть 2. Анализ таблицы MAC-адресов коммутатора

Часть 3. Анализ процесса ARP в удалённых подключениях

Исходные данные

Это задание оптимизировано для просмотра PDU. Устройства уже настроены. Вам необходимо будет в режиме моделирования собрать сведения о PDU, а также ответить на ряд вопросов о собираемых данных.

Часть 1: Анализ запроса ARP

Шаг 1:    Создание запросов ARP путём отправки эхо-запросов на адрес 172.16.31.3 с 172.16.31.2.

a.     Щёлкните 172.16.31.2 и откройте окно Command Prompt (Командная строка).

b.     Выполните команду arp -d, чтобы очистить таблицу ARP.

c.     Перейдите в режим моделирования и выполните команду ping 172.16.31.3. Будут созданы два пакета PDU. Команда ping не может отправить ICMP-пакет, не зная MAC-адрес назначения. Поэтому компьютер отправляет широковещательный кадр ARP, чтобы найти MAC-адрес назначения.

d.     Нажмите кнопку Capture/Forward (Захватить/Переслать) один раз. ARP-пакет PDU перемещается на коммутатор Switch1, а ICMP-пакет PDU исчезает, ожидая ARP-ответ. Откройте PDU и запишите MAC-адрес назначения. Этот адрес есть в таблице выше? _______

e.     Нажмите кнопку Capture/Forward (Захватить/Переслать), чтобы переместить PDU на следующее устройство. Сколько копий PDU создал коммутатор Switch1? _______

f.      Какой IP-адрес имеет устройство, которое приняло PDU? ______________

g.     Откройте PDU и изучите 2-й уровень. Что произошло с MAC-адресами источника и назначения?

____________________________________________________________________________________

h.     Нажимайте кнопку Capture/Forward до тех пор, пока PDU не вернётся на узел 172.16.31.2. Сколько копий PDU создал коммутатор для ответа на ARP-запрос? _______

Шаг 2:    Анализ таблицы ARP.

a.     Обратите внимание, что пакет ICMP снова появился. Откройте PDU и взгляните на MAC-адрес. MAC-адреса источника и назначения соответствуют их IP-адресам? _______

b.     Вернитесь обратно в режим реального времени, и команда ping завершится.

c.     Щёлкните 172.16.31.2 и выполните команду arp -a. Какому IP-адресу соответствует запись MACадреса? ______________

d.     В общем случае, когда оконечное устройство отправляет ARP-запрос?

____________________________________________________________________________________

Часть 2: Анализ таблицы MAC-адресов коммутатора

Шаг 1:    Генерация дополнительного трафиком для заполнения таблицы MAC-адресов коммутатора.

a.     На узле 172.16.31.2 выполните команду ping 172.16.31.4.

b.     Щёлкните 10.10.10.2 и откройте окно Command Prompt (Командная строка).

c.     Введите команду ping 10.10.10.3. Сколько ответов было отправлено и получено? ______________

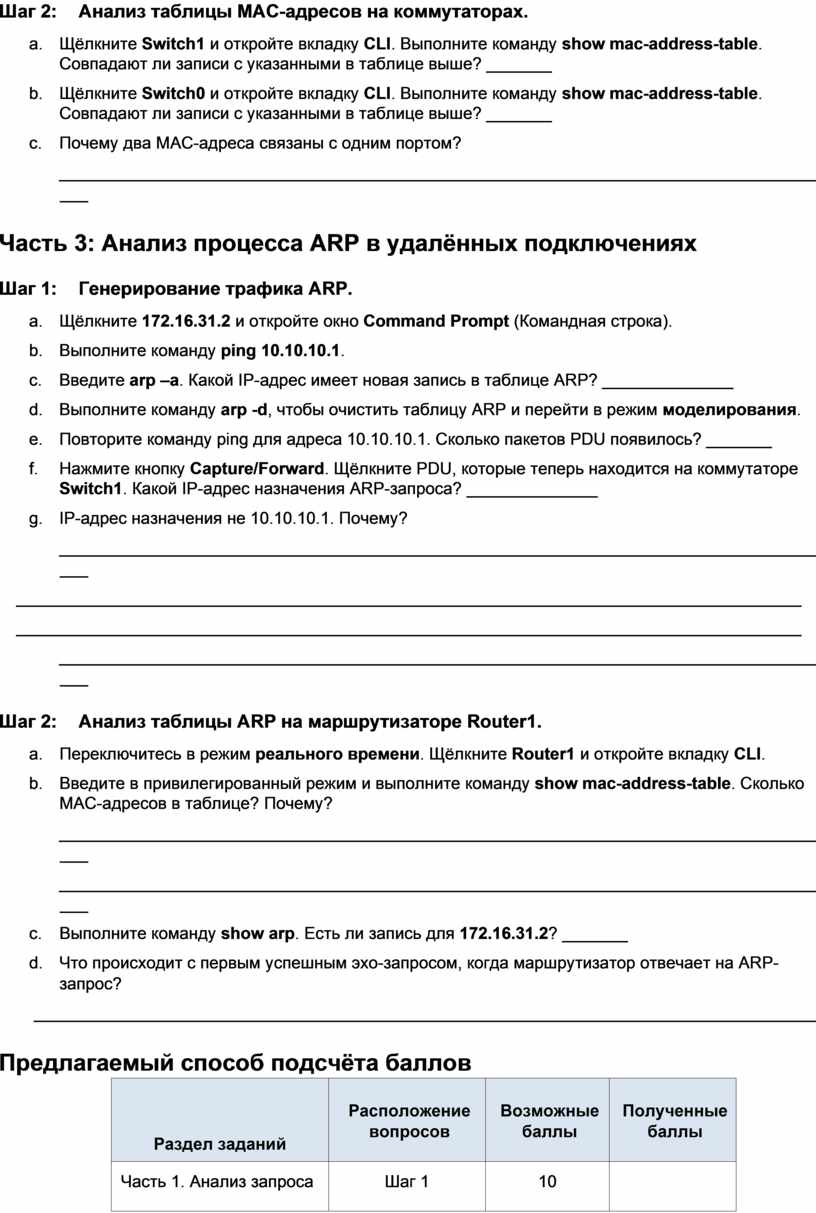

Шаг 2:     Анализ таблицы MAC-адресов на коммутаторах.

a.     Щёлкните Switch1 и откройте вкладку CLI. Выполните команду show mac-address-table. Совпадают ли записи с указанными в таблице выше? _______

b.     Щёлкните Switch0 и откройте вкладку CLI. Выполните команду show mac-address-table. Совпадают ли записи с указанными в таблице выше? _______

c.     Почему два MAC-адреса связаны с одним портом?

____________________________________________________________________________________

Часть 3: Анализ процесса ARP в удалённых подключениях

Шаг 1:    Генерирование трафика ARP.

a.     Щёлкните 172.16.31.2 и откройте окно Command Prompt (Командная строка).

b.     Выполните команду ping 10.10.10.1.

c.     Введите arp –a. Какой IP-адрес имеет новая запись в таблице ARP? ______________

d.     Выполните команду arp -d, чтобы очистить таблицу ARP и перейти в режим моделирования.

e.     Повторите команду ping для адреса 10.10.10.1. Сколько пакетов PDU появилось? _______

f.      Нажмите кнопку Capture/Forward. Щёлкните PDU, которые теперь находится на коммутаторе Switch1. Какой IP-адрес назначения ARP-запроса? ______________

g.     IP-адрес назначения не 10.10.10.1. Почему?

____________________________________________________________________________________

____________________________________________________________________________________ ____________________________________________________________________________________

____________________________________________________________________________________

Шаг 2:    Анализ таблицы ARP на маршрутизаторе Router1.

a.     Переключитесь в режим реального времени. Щёлкните Router1 и откройте вкладку CLI.

b.     Введите в привилегированный режим и выполните команду show mac-address-table. Сколько MAC-адресов в таблице? Почему?

____________________________________________________________________________________

____________________________________________________________________________________

c.     Выполните команду show arp. Есть ли запись для 172.16.31.2? _______

d.     Что происходит с первым успешным эхо-запросом, когда маршрутизатор отвечает на ARP-запрос?

____________________________________________________________________________________

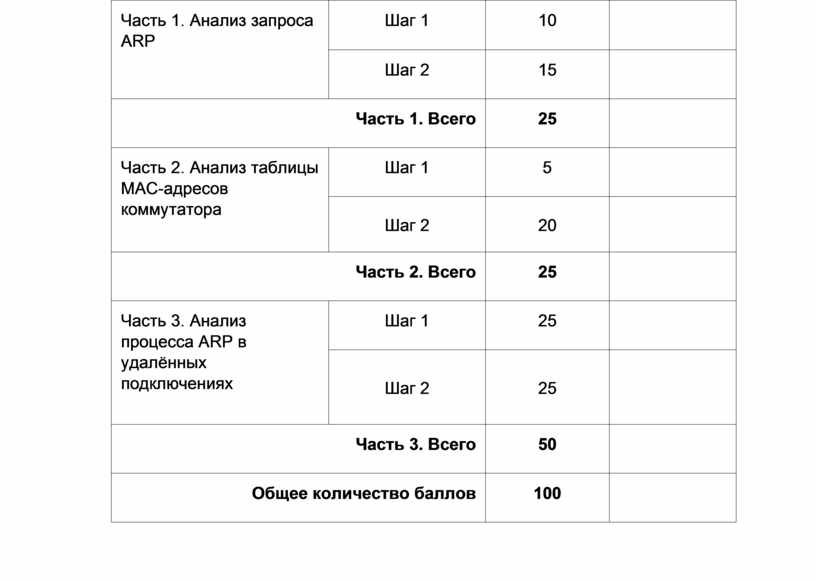

Предлагаемый способ подсчёта баллов
