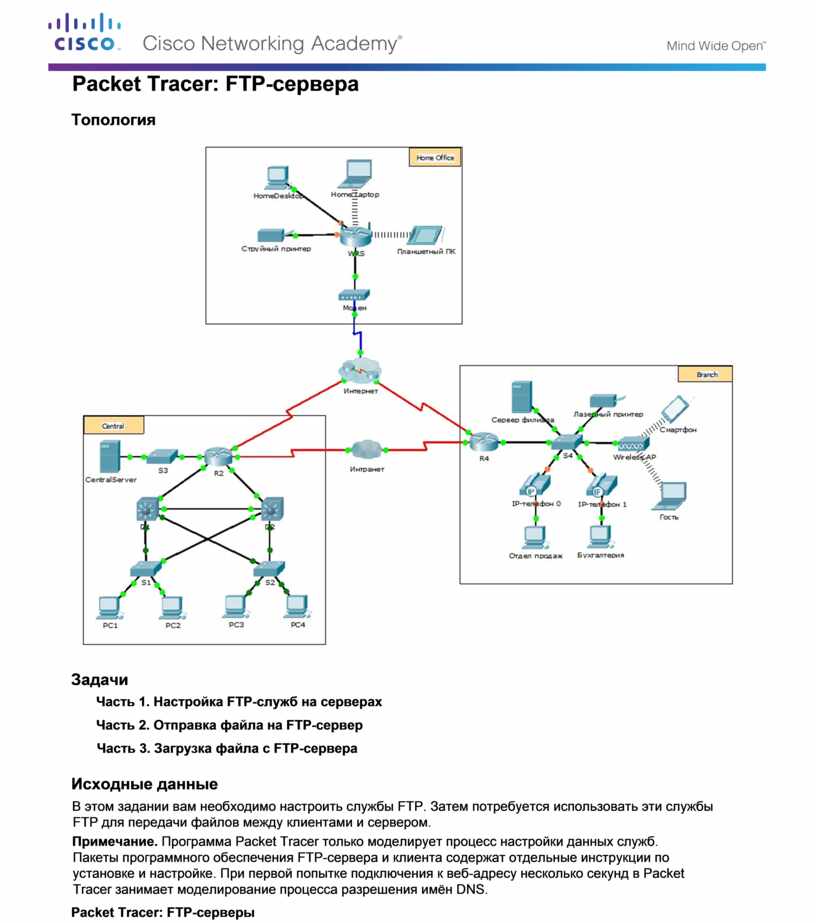

Packet Tracer: FTP-сервера

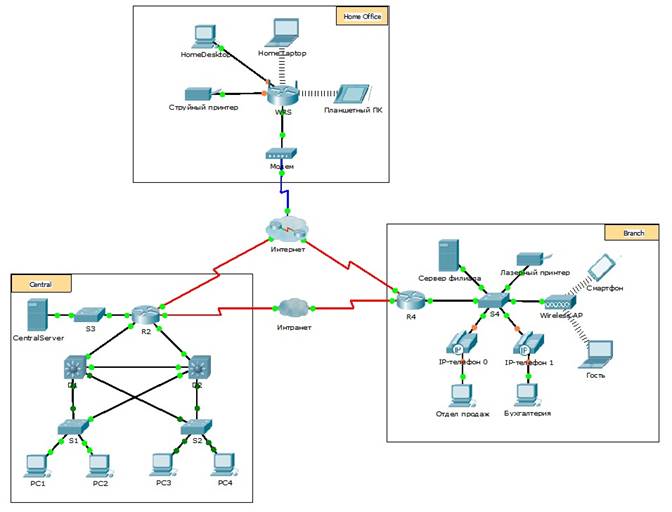

Топология

Задачи

Часть 1. Настройка FTP-служб на серверах

Часть 2. Отправка файла на FTP-сервер Часть 3. Загрузка файла с FTP-сервера

Исходные данные

В этом задании вам необходимо настроить службы FTP. Затем потребуется использовать эти службы FTP для передачи файлов между клиентами и сервером.

Примечание. Программа Packet Tracer только моделирует процесс настройки данных служб. Пакеты программного обеспечения FTP-сервера и клиента содержат отдельные инструкции по установке и настройке. При первой попытке подключения к веб-адресу несколько секунд в Packet Tracer занимает моделирование процесса разрешения имён DNS.

Packet Tracer: FTP-серверы

Часть 1: Настройка FTP-служб на серверах

Шаг 1: Настройка FTP-службы на CentralServer.

a.     Щёлкните CentralServer, откройте вкладку Config и выберите FTP.

b.     Выберите значение On, чтобы включить FTP-службу.

c.     В разделе User Setup (Настройка пользователя) задайте следующие учётные записи пользователей. Нажмите кнопку +, чтобы добавить учётную запись:

d.     Щёлкните учётную запись пользователя по умолчанию cisco и нажмите кнопку «-», чтобы удалить её. Закройте окно конфигурации CentralServer.

Шаг 2:    Настройка FTP-службы на BranchServer.

Повторите шаг 1 на BranchServer.

Часть 2: Отправка файла на FTP-сервер

Шаг 1:    Перенесите файл README.txt с домашнего ноутбука на CentralServer.

Как администратор сети, вы должны разместить объявление на FTP-серверах. Документ был создан на домашнем ноутбуке, и теперь его нужно отправить на FTP-серверы.

a.     Щёлкните Home Laptop, откройте вкладку Desktop (Рабочий стол) и выберите Test Editor (Текстовый редактор).

b.     Откройте файл README.txt и просмотрите его. Затем закройте Text Editor.

Примечание. Не изменяйте файл, так как это повлияет на оценку.

c.     На вкладке Desktop (Рабочий стол) откройте окно командной строки и выполните следующие действия.

1)    Введите ftp centralserver.pt.pka. Подождите несколько секунд, пока клиент подключится.

Примечание. Так как Packet Tracer — это система моделирования, первое подключение к FTP может занять до 30 секунд.

2)    Сервер выведет запрос для ввода имени пользователя и пароля. Используйте учётные данные для учётной записи administrator.

3)    Данная строка поменяется на ftp>. Получите список содержимого каталога, выполнив команду dir. Отобразится каталог файлов на CentralServer.

4)    Перенесите файл README.txt: в строке ftp>, введите put README.txt. Файл README.txt будет скопирован с домашнего ноутбука на CentralServer.

Packet Tracer: FTP-серверы

5)    Проверьте передачу файла, выполнив команду dir. Файл README.txt теперь есть в списке файлов каталога.

6)    Закройте FTP-клиент, выполнив команду quit. Строка примет вид PC>.

Шаг 2:    Перенесите файл README.txt с домашнего ноутбука на BranchServer.

a.     Повторите шаг 1b для передачи файла README.txt на branchserver.pt.pka.

b.     Закройте окна «Command Prompt» и «Home Laptop».

Часть 3: Загрузка файла с FTP-сервера

Шаг 1:     Перенесите файл README.txt с CentralServer на PC2.

a.     Щёлкните ПК2, откройте вкладку Desktop и выберите Command Prompt.

1)    Введите ftp centralserver.pt.pka.

2)    Сервер выведет запрос для ввода имени пользователя и пароля. Используйте учётные данные для учётной записи anonymous.

3)    Данная строка поменяется на ftp>. Получите список содержимого каталога, выполнив команду dir. Файл README.txt отображается вверху списка файлов каталога.

4)    Загрузите файл README.txt: в строке ftp>, введите get README.txt. Файл README.txt будет передан на ПК2.

5)    Убедитесь, что учетная запись anonymous не имеет прав на запись файлов в CentralServer, выполнив команду put sampleFile.txt. Будет показано следующее сообщение об ошибке:

Writing file sampleFile.txt to centralserver.pt.pka:

File transfer in progress...

%Error ftp://centralserver.pt.pka/sampleFile.txt (No such file or directory Or

Permission denied) 550-Requested action not taken. permission denied).

6)    Закройте FTP-клиент, выполнив команду quit. Строка изменится на PC>.

7)    Проверьте передачу файла на PC2, выполнив команду dir. Файл README.txt есть в списке файлов каталога.

8)    Закройте окно командной строки.

b.     На вкладке Desktop откройте Text Editor, а затем файл README.txt, чтобы проверить его целостность.

c.     Закройте Text Editor, а затем окно настройки PC2.

Шаг 2:     Перенос файла README.txt с BranchServer на смартфон.

Повторите шаг 1 для Smart Phone, не загружая файл README.txt с branchserver.pt.pka.
