Packet Tracer Multiuser: внедрение служб

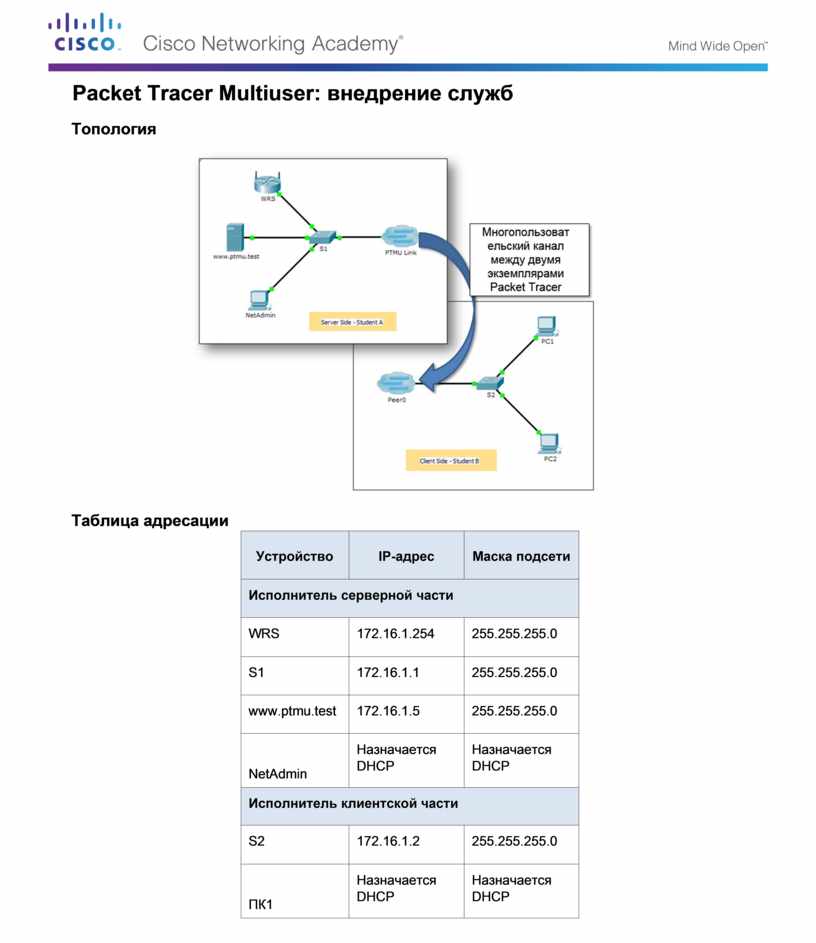

Топология

Таблица адресации

Страница

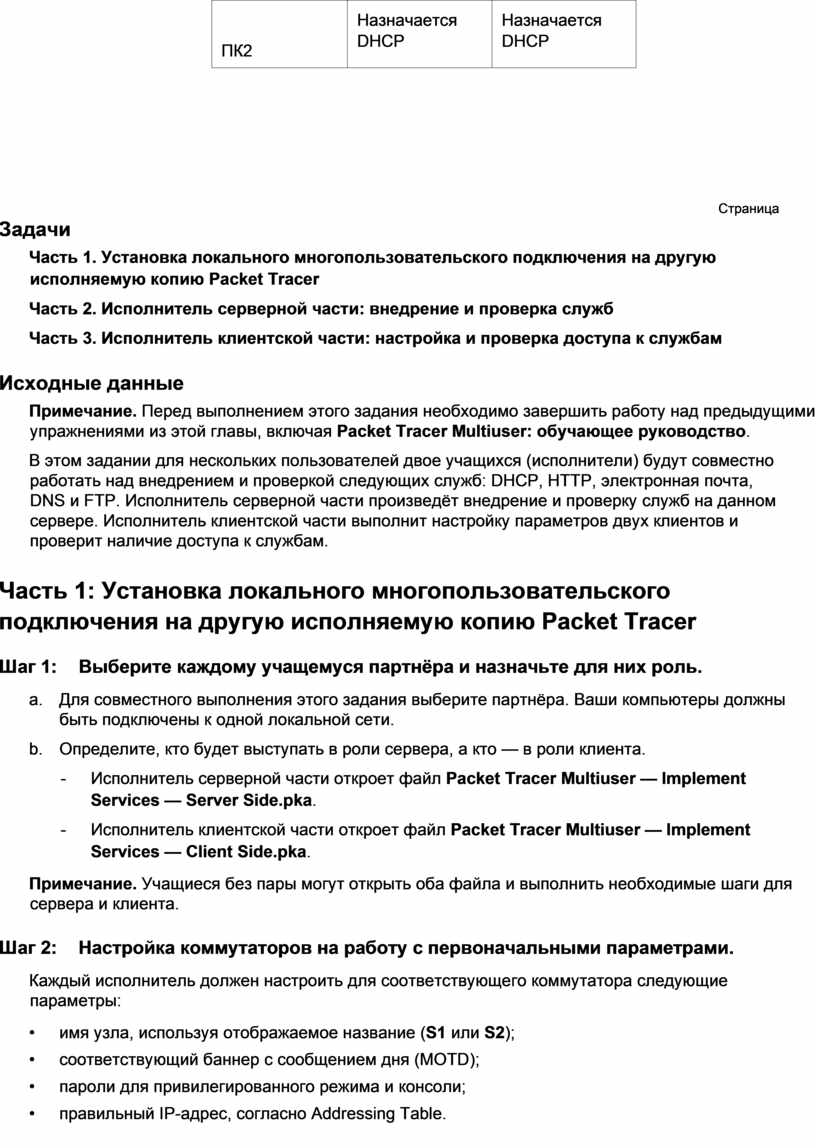

Задачи

Часть 1. Установка локального многопользовательского подключения на другую исполняемую копию Packet Tracer

Часть 2. Исполнитель серверной части: внедрение и проверка служб

Часть 3. Исполнитель клиентской части: настройка и проверка доступа к службам

Исходные данные

Примечание. Перед выполнением этого задания необходимо завершить работу над предыдущими упражнениями из этой главы, включая Packet Tracer Multiuser: обучающее руководство.

В этом задании для нескольких пользователей двое учащихся (исполнители) будут совместно работать над внедрением и проверкой следующих служб: DHCP, HTTP, электронная почта, DNS и FTP. Исполнитель серверной части произведёт внедрение и проверку служб на данном сервере. Исполнитель клиентской части выполнит настройку параметров двух клиентов и проверит наличие доступа к службам.

Часть 1: Установка локального многопользовательского подключения на другую исполняемую копию Packet Tracer

Шаг 1:     Выберите каждому учащемуся партнёра и назначьте для них роль.

a.     Для совместного выполнения этого задания выберите партнёра. Ваши компьютеры должны быть подключены к одной локальной сети.

b.     Определите, кто будет выступать в роли сервера, а кто — в роли клиента.

-       Исполнитель серверной части откроет файл Packet Tracer Multiuser — Implement Services — Server Side.pka.

-       Исполнитель клиентской части откроет файл Packet Tracer Multiuser — Implement Services — Client Side.pka.

Примечание. Учащиеся без пары могут открыть оба файла и выполнить необходимые шаги для сервера и клиента.

Шаг 2:    Настройка коммутаторов на работу с первоначальными параметрами.

Каждый исполнитель должен настроить для соответствующего коммутатора следующие параметры:

•       имя узла, используя отображаемое название (S1 или S2);

•       соответствующий баннер с сообщением дня (MOTD);

•       пароли для привилегированного режима и консоли;

•       правильный IP-адрес, согласно Addressing Table.

Шаг 3:    Исполнитель серверной части: настройка PTMU-соединения и адресации.

a.     Выполните действия, необходимые для проверки того, что PTMU-соединение готово принимать входящие подключения.

b.     Передайте необходимые параметры конфигурации исполнителю клиентской части.

Шаг 4:    Исполнитель клиентской части: настройка исходящего многопользовательского подключения.

a.     Исполнитель клиентской части: запишите следующие данные, предоставленные вам исполнителем серверной части:

IP-адрес: _________________________________________

Номер порта: ________________________________________

Пароль (cisco по умолчанию) ___________________________

b.     Настройте Peer0 для подключения к PTMU Link исполнителя серверной части.

c.     Подключите S2 GigabitEthernet0/1 к Link0 на Peer0.

Шаг 5:    Проверка связи через локальное многопользовательское подключение.

a.     Исполнитель серверной части должен теперь быть в состоянии отправить эхо-запрос на S2 в копии Packet Tracer с исполнителем клиентской части.

b.     Исполнитель клиентской части должен теперь быть в состоянии отправить эхо-запрос на S1 в копии Packet Tracer с исполнителем серверной части.

Часть 2:    Исполнитель серверной части — внедрение и проверка служб

Шаг 1:     Настройте коммутатор WRS в качестве сервера DHCP.

WRS предоставляет функции DHCP. Настройте для DHCP-сервера следующие параметры:

•       начальный IP-адрес — 172.16.1.11;

•       максимальное количество пользователей — 100;

•       Static DNS 1 — 172.16.1.5.

•       Проверка получения IP-адреса на NetAdmin через DHCP.

•       В NetAdmin откройте веб-страницу User Account Information (Сведения об учётной записи пользователя) по адресу 172.16.1.5. Вы сможете использовать эти данные для настройки учётных записей пользователей в шаге 2.

Шаг 2:    Настройка служб на www.ptmu.test.

Сервер www.ptmu.test предоставляет остальные службы, и для него необходимо настроить следующие параметры:

•       DNS-запись, связывающая IP-адрес сервера www.ptmu.test с именем www.ptmu.test;

•       службы электронной почты и учётные записи пользователей в соответствии со списком пользователей; имя домена —ptmu.test;

•       службы FTP и учётные записи пользователей в соответствии со списком пользователей.

Предоставьте всем пользователям права на запись, чтение и получение содержимого каталога.

Шаг 3:     Убедитесь, что все службы внедрены в соответствии с требованиями.

В NetAdmin выполните следующие действия.

•       Настройте клиент электронной почты для учётной записи пользователя NetAdmin.

•       Отправьте сообщение электронной почты пользователю на ПК1.

•       Отправьте файл secret.txt на FTP-сервер. Не изменяйте файл.

Примечание. Оценка в баллах для исполнителя серверной части будет составлять 43/44 до тех пор, пока исполнитель клиентской части не загрузит файл secret.txt, а затем не отправит его на FTP-сервер www.ptmu.test.

Часть 3:    Исполнитель клиентской части: настройка и проверка доступа к службам

Шаг 1:    Настройка и проверка адресации ПК.

a.     Настройте ПК1 и ПК2 на автоматическое получение адресов.

b.     ПК1 и ПК2 должны быть в состоянии загрузить веб-страницу сервера http://www.ptmu.test.

Шаг 2:    Настройка и проверка учётных записей электронной почты ПК.

a.     Настройте учётные записи электронной почты в соответствии с требованиями на странице www.ptmu.test/user.html.

b.     Убедитесь в том, что ПК1 получил сообщение электронной почты от NetAdmin, и отправьте ответ.

c.     Отправьте сообщение электронной почты с ПК1 на ПК2. Примечание. Оценка не изменится.

d.     Убедитесь, что ПК2 получил электронную почту с ПК1.

Шаг 3:    Отправка и загрузка файла с FTP-сервера.

a.     С ПК2 зайдите на FTP-сервер и загрузите файл secret.txt.

b.     Откройте файл secret.txt, измените в нём слово «secret» на apple и отправьте файл.

c.     Оценка в баллах для исполнителя серверной части должна быть 44/44, а для исполнителя клиентской части — 33/33.
