Packet Tracer: настройка коммутаторов уровня 3

Топология

Таблица адресации

Задачи

Часть 1. Документирование текущей конфигурации сети

Часть 2. Настройка, установка и тестирование нового многоуровневого коммутатора

Сценарий

Сетевой администратор производит замену функционирующих маршрутизатора и коммутатора на новый коммутатор уровня 3. Как специалист по обслуживанию сетей вы должны настроить коммутатор и ввести его в эксплуатацию. Вы будете работать в нерабочее время, чтобы свести время простоя предприятия к минимуму.

Примечание. Это задание начинается с оценкой 8/100 баллов, потому что учитываются подключения для ПК. Вы удалите и восстановите эти подключения в части 2. Эта оценка нужна, чтобы убедиться в том, что вы правильно восстановили подключения.

© Корпорация Cisco и/или её дочерние компании, 2014. Все права защищены.

В данном документе содержится общедоступная информация корпорации Cisco.                                                                        Стр. 1 из 2

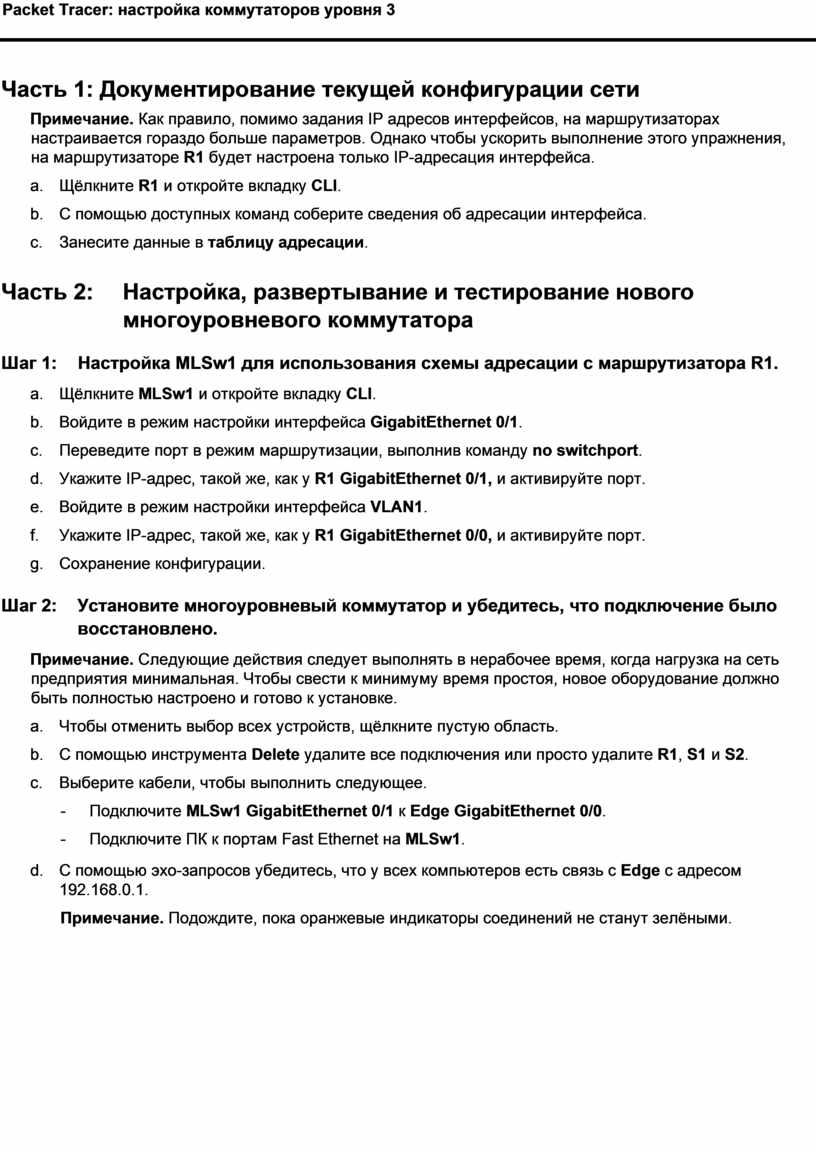

Packet Tracer: настройка коммутаторов уровня 3

Часть 1: Документирование текущей конфигурации сети

Примечание. Как правило, помимо задания IP адресов интерфейсов, на маршрутизаторах настраивается гораздо больше параметров. Однако чтобы ускорить выполнение этого упражнения, на маршрутизаторе R1 будет настроена только IP-адресация интерфейса.

a.     Щёлкните R1 и откройте вкладку CLI.

b.     C помощью доступных команд соберите сведения об адресации интерфейса.

c.     Занесите данные в таблицу адресации.

Часть 2:     Настройка, развертывание и тестирование нового многоуровневого коммутатора

Шаг 1:     Настройка MLSw1 для использования схемы адресации с маршрутизатора R1.

a.     Щёлкните MLSw1 и откройте вкладку CLI.

b.     Войдите в режим настройки интерфейса GigabitEthernet 0/1.

c.     Переведите порт в режим маршрутизации, выполнив команду no switchport.

d.     Укажите IP-адрес, такой же, как у R1 GigabitEthernet 0/1, и активируйте порт.

e.     Войдите в режим настройки интерфейса VLAN1.

f.      Укажите IP-адрес, такой же, как у R1 GigabitEthernet 0/0, и активируйте порт.

g.     Сохранение конфигурации.

Шаг 2:    Установите многоуровневый коммутатор и убедитесь, что подключение было восстановлено.

Примечание. Следующие действия следует выполнять в нерабочее время, когда нагрузка на сеть предприятия минимальная. Чтобы свести к минимуму время простоя, новое оборудование должно быть полностью настроено и готово к установке.

a.     Чтобы отменить выбор всех устройств, щёлкните пустую область.

b.     С помощью инструмента Delete удалите все подключения или просто удалите R1, S1 и S2.

c.     Выберите кабели, чтобы выполнить следующее.

-       Подключите MLSw1 GigabitEthernet 0/1 к Edge GigabitEthernet 0/0.

-       Подключите ПК к портам Fast Ethernet на MLSw1.

d.     С помощью эхо-запросов убедитесь, что у всех компьютеров есть связь с Edge с адресом 192.168.0.1.

Примечание. Подождите, пока оранжевые индикаторы соединений не станут зелёными.
