Packet Tracer: определение MAC-и IP-адресов

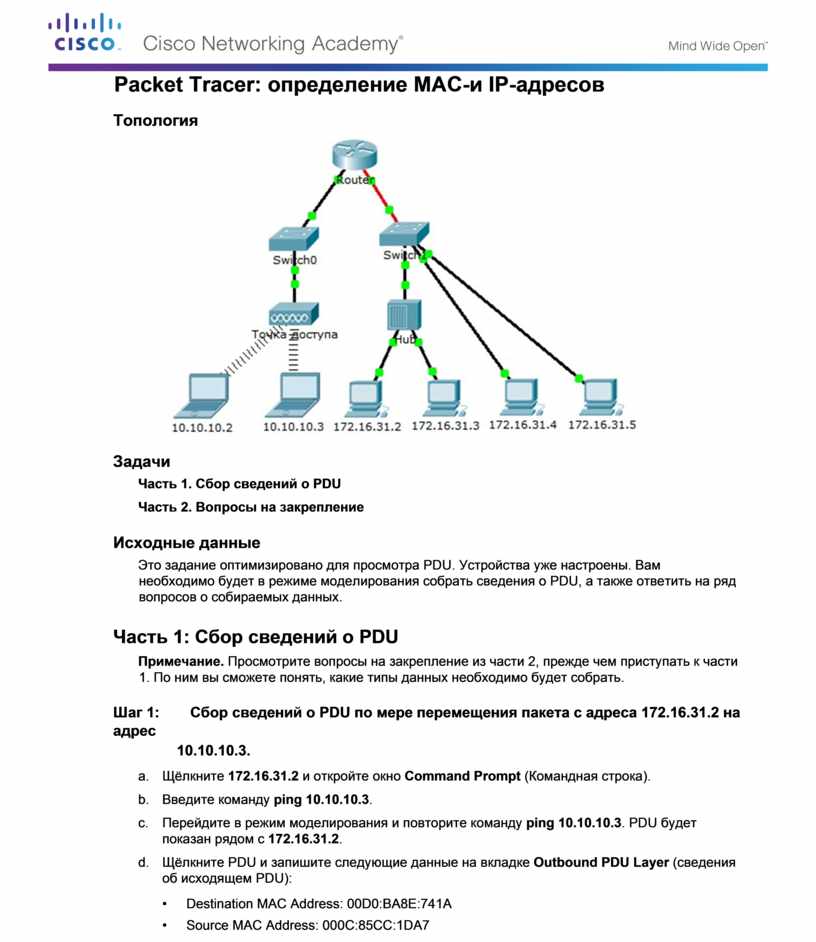

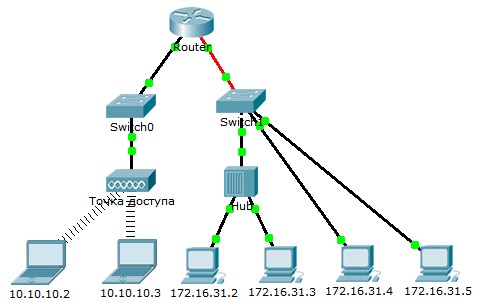

Топология

Задачи

Часть 1. Сбор сведений о PDU

Часть 2. Вопросы на закрепление

Исходные данные

Это задание оптимизировано для просмотра PDU. Устройства уже настроены. Вам необходимо будет в режиме моделирования собрать сведения о PDU, а также ответить на ряд вопросов о собираемых данных.

Часть 1: Сбор сведений о PDU

Примечание. Просмотрите вопросы на закрепление из части 2, прежде чем приступать к части 1. По ним вы сможете понять, какие типы данных необходимо будет собрать.

Шаг 1:     Сбор сведений о PDU по мере перемещения пакета с адреса 172.16.31.2 на адрес

10.10.10.3.

a.     Щёлкните 172.16.31.2 и откройте окно Command Prompt (Командная строка).

b.     Введите команду ping 10.10.10.3.

c.     Перейдите в режим моделирования и повторите команду ping 10.10.10.3. PDU будет показан рядом с 172.16.31.2.

d.     Щёлкните PDU и запишите следующие данные на вкладке Outbound PDU Layer (сведения об исходящем PDU):

•       Destination MAC Address: 00D0:BA8E:741A

•       Source MAC Address: 000C:85CC:1DA7

Packet Tracer: определение MAC-и IP-адресов

•       Source IP Address: 172.16.31.2

•       Destination IP Address: 10.10.10.3

•       At Device: Computer

e.     Щёлкните Capture/Forward (Захватить/переслать), чтобы переместить PDU на следующее устройство. Соберите аналогичные сведения из шага 1d. Повторяйте процедуру до тех пор, пока PDU не достигнет места назначения. Запишите полученные сведения о PDU в электронную таблицу в формате, показанном в таблице ниже.

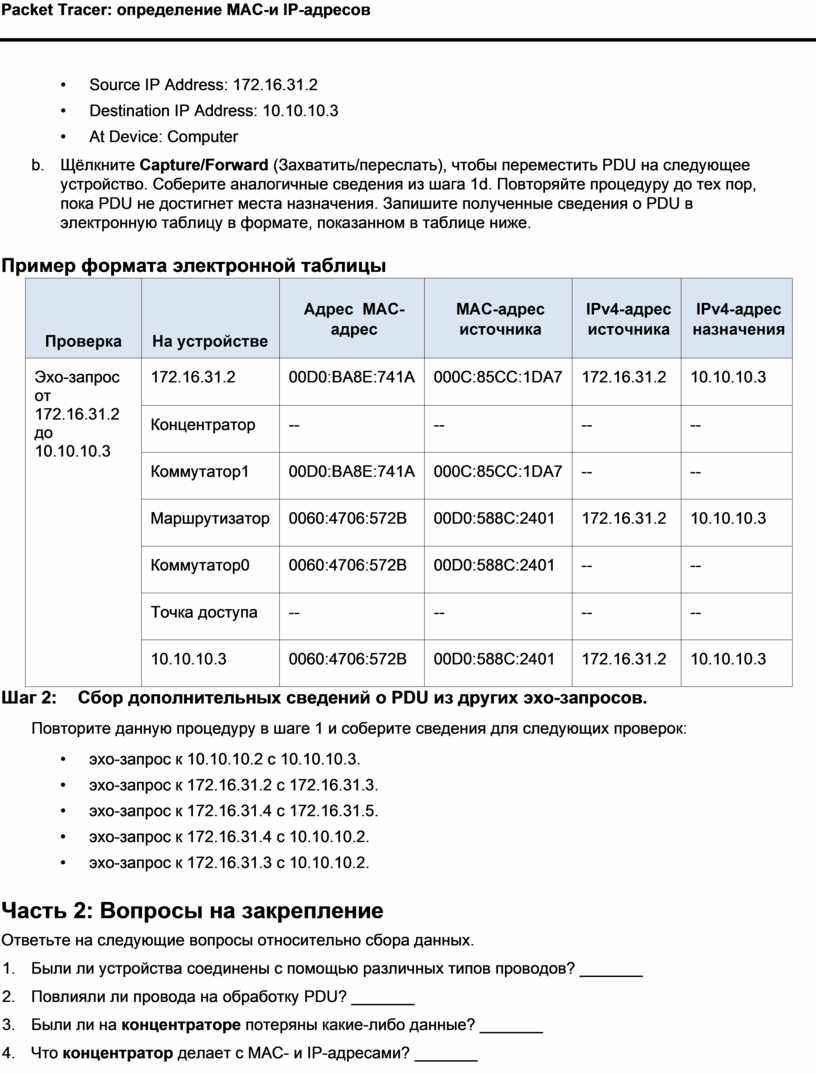

Пример формата электронной таблицы

Шаг 2:     Сбор дополнительных сведений о PDU из других эхо-запросов.

Повторите данную процедуру в шаге 1 и соберите сведения для следующих проверок:

•       эхо-запрос к 10.10.10.2 с 10.10.10.3.

•       эхо-запрос к 172.16.31.2 с 172.16.31.3.

•       эхо-запрос к 172.16.31.4 с 172.16.31.5.

•       эхо-запрос к 172.16.31.4 с 10.10.10.2.

•       эхо-запрос к 172.16.31.3 с 10.10.10.2.

Часть 2: Вопросы на закрепление

Ответьте на следующие вопросы относительно сбора данных.

1.     Были ли устройства соединены с помощью различных типов проводов? _______

2.     Повлияли ли провода на обработку PDU? _______

3.     Были ли на концентраторе потеряны какие-либо данные? _______

4.     Что концентратор делает с MAC- и IP-адресами? _______

5.     Влияет ли точка беспроводного доступа на данные, которые на неё поступают?

_______________________________________________________________________________________

6.     Теряются ли какие-либо MAC-адреса или IP-адреса при передаче по беспроводной сети? _______

7.     Какой самый высокий уровень модели OSI используется в концентраторе и точке доступа? _______ Packet Tracer: определение MAC-и IP-адресов

8.     Всегда ли концентратор или точка доступа повторяли PDU, который был отклонён с красным значком «X»? _______

9.     Какой MAC-адрес при изучении вкладки PDU Details (Сведения о PDU) появился первым — адрес источника или адрес назначения?

_______________________________________________________________________________________ 10. Почему MAC-адреса отображаются именно в этом порядке?

_______________________________________________________________________________________

11.  Заметили ли вы общую структуру определения MAC-адресов при моделировании? _______

12.  Всегда ли коммутаторы повторяли PDU, который был отклонён с красным значком «X»? _______

13.  При каждой пересылке PDU между сетями 10 и 172 была точка, в которой MAC-адреса резко изменялись. На каком устройстве это происходило?

_______________________________________________________________________________________

14.  Какое устройство имеет MAC-адрес, начинающийся с 00D0? _______

15.  Каким устройствам принадлежали другие MAC-адреса?

_______________________________________________________________________________________

16.  Переключались ли IPv4-адреса отправки и получения на любой PDU? _______

17.  Если следовать ответу на команду «ping» (который иногда называется pong), переключаются ли IPv4адреса отправки и получения? _______

18.  Заметили ли вы общую структуру определения IPv4-адресов при моделировании?

_______________________________________________________________________________________ 19. Почему разные IP-сети необходимо назначить отдельным портам маршрутизатора?

_______________________________________________________________________________________

20. Если бы в данном моделировании была настроена работа с IPv6-адресами вместо IPv4-адресов, в чём состояло бы отличие?

_______________________________________________________________________________________

Предлагаемый способ подсчёта баллов

20 вопросов по 5 баллов за каждый, что в итоге составляет 100 баллов.
