Packet Tracer: подключение маршрутизатора к локальной сети

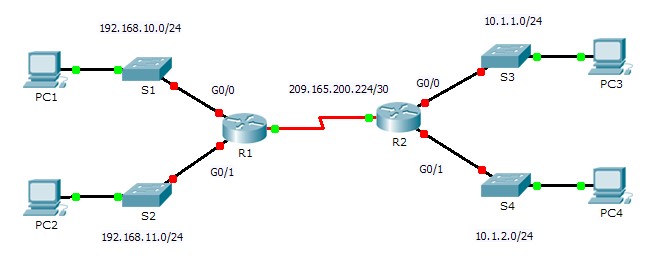

Топология

Таблица адресации

Задачи

Часть 1. Отображение сведений о маршрутизаторе

Часть 2. Настройка интерфейсов маршрутизатора Часть 3. Проверка конфигурации

Исходные данные

В этом упражнении потребуется использовать различные команды show для отображения текущего состояния маршрутизатора. Затем нужно будет использовать Addressing Table для настройки интерфейсов Ethernet. В завершение задания вам надо будет использовать команды для проверки и тестирования введённых настроек.

Примечание. Маршрутизаторы в этом упражнении уже частично настроены. Некоторые из конфигураций не рассмотрены подробно в этом курсе, но они нужны для того, чтобы помочь вам в использовании команд проверки.

Часть 1: Отображение сведений о маршрутизаторе

Шаг 1:    Отображение сведений об интерфейсе маршрутизатора R1.

Примечание. Щёлкните устройство и откройте вкладку CLI (Интерфейс командной строки) для доступа к командной строке. Пароль консоли — cisco. Пароль привилегированного режима — class.

a.     Какая команда выводит статистику по всем интерфейсам, настроенным на маршрутизаторе?

____________________________________________________________________________________

b.     Какая команда выводит только сведения об интерфейсе Serial 0/0/0? _____________________

c.     Введите команду, чтобы отобразить статистику по интерфейсу Serial 0/0/0 на маршрутизаторе R1, и ответьте на следующие вопросы.

1)    Какой IP-адрес настроен на маршрутизаторе R1? ______________________________________

2)    Какую пропускную способность имеет интерфейс Serial 0/0/0? ____________________

d.     Введите команду, чтобы отобразить статистику по интерфейсу GigabitEthernet 0/0, и ответьте на следующие вопросы.

1)    Какой IP-адрес имеет маршрутизатор R1? ____________________________________________

2)    Какой MAC-адрес имеет интерфейс GigabitEthernet 0/0? ______________________________

3)    Какую пропускную способность имеет интерфейс GigabitEthernet 0/0? _____________________

Шаг 2:     Отображение общего списка интерфейсов маршрутизатора R1.

a.     Какая команда выводит краткую сводку по текущим интерфейсам, состояния и назначенные им IPадреса?

____________________________________________________________________________________

b.     Введите команду на каждом маршрутизаторе и ответьте на следующие вопросы.

1)    Сколько последовательных интерфейсов на маршрутизаторах R1 и R2? ___________________

2)    Сколько интерфейсов Ethernet на маршрутизаторах R1 и R2? ____________________________

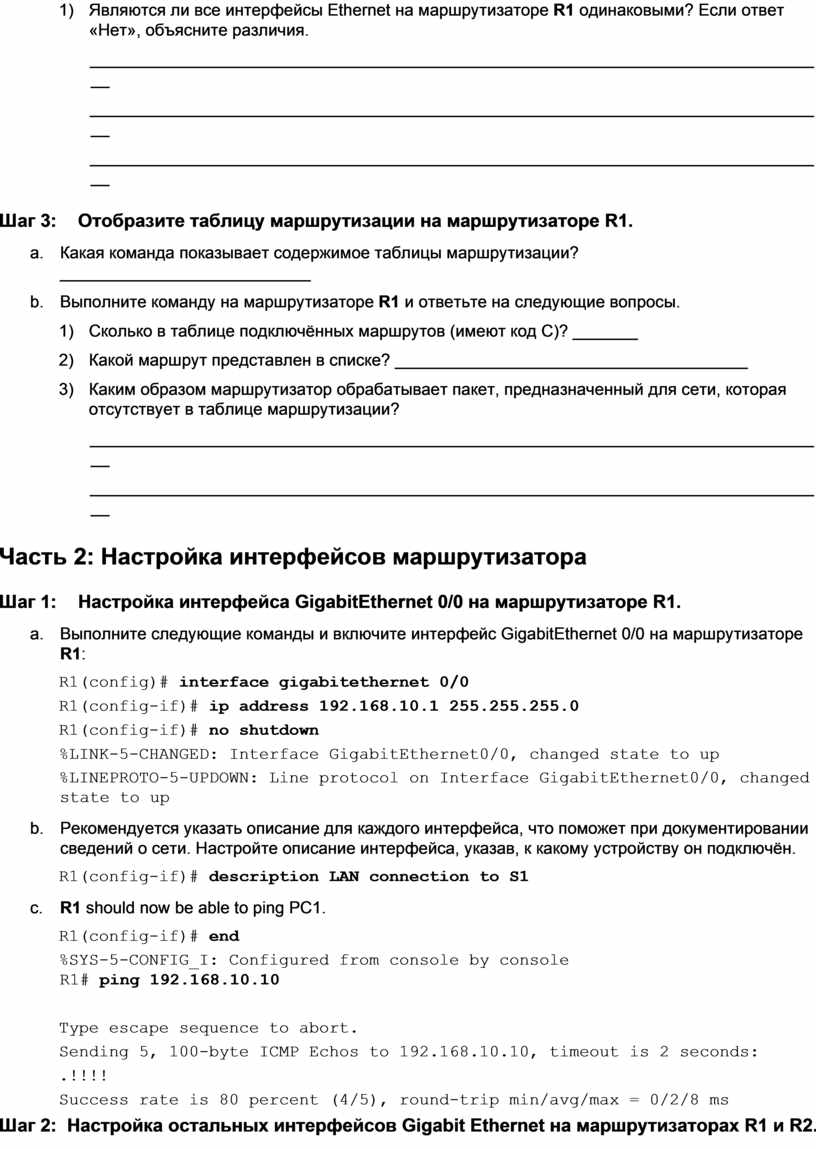

3)    Являются ли все интерфейсы Ethernet на маршрутизаторе R1 одинаковыми? Если ответ «Нет», объясните различия.

________________________________________________________________________________

________________________________________________________________________________

________________________________________________________________________________

Шаг 3:     Отобразите таблицу маршрутизации на маршрутизаторе R1.

a.     Какая команда показывает содержимое таблицы маршрутизации? ___________________________

b.     Выполните команду на маршрутизаторе R1 и ответьте на следующие вопросы.

1)    Сколько в таблице подключённых маршрутов (имеют код C)? _______

2)    Какой маршрут представлен в списке? ______________________________________

3)    Каким образом маршрутизатор обрабатывает пакет, предназначенный для сети, которая отсутствует в таблице маршрутизации?

________________________________________________________________________________

________________________________________________________________________________

Часть 2: Настройка интерфейсов маршрутизатора

Шаг 1:     Настройка интерфейса GigabitEthernet 0/0 на маршрутизаторе R1.

a.     Выполните следующие команды и включите интерфейс GigabitEthernet 0/0 на маршрутизаторе R1:

R1(config)# interface gigabitethernet 0/0

R1(config-if)# ip address 192.168.10.1 255.255.255.0

R1(config-if)# no shutdown

%LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up

b.     Рекомендуется указать описание для каждого интерфейса, что поможет при документировании сведений о сети. Настройте описание интерфейса, указав, к какому устройству он подключён.

R1(config-if)# description LAN connection to S1

c.     R1 should now be able to ping PC1.

R1(config-if)# end

%SYS-5-CONFIG_I: Configured from console by console R1# ping 192.168.10.10

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.10.10, timeout is 2 seconds:

.!!!!

Success rate is 80 percent (4/5), round-trip min/avg/max = 0/2/8 ms

Шаг 2:        Настройка остальных интерфейсов Gigabit Ethernet на маршрутизаторах R1 и R2.

a.     Используя данные из Addressing Table, завершите настройку интерфейсов на R1 и R2. Для каждого интерфейса выполните следующие действия.

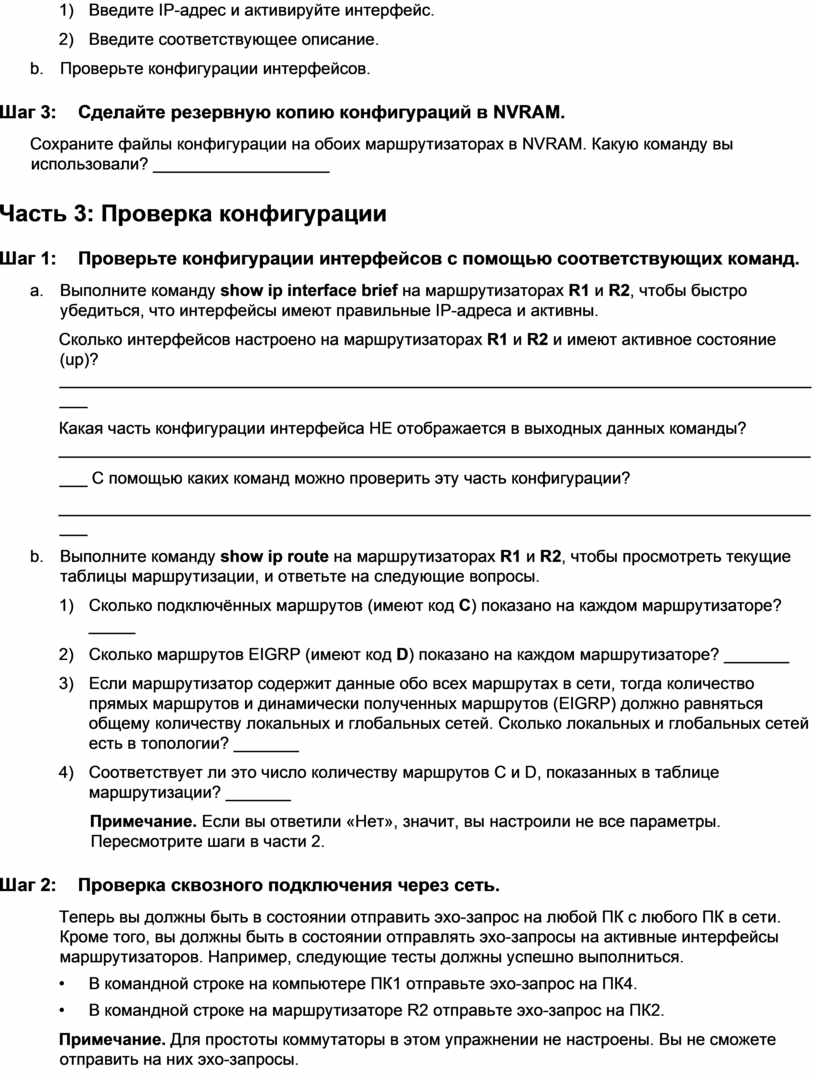

1)    Введите IP-адрес и активируйте интерфейс.

2)    Введите соответствующее описание.

b.     Проверьте конфигурации интерфейсов.

Шаг 3:    Сделайте резервную копию конфигураций в NVRAM.

Сохраните файлы конфигурации на обоих маршрутизаторах в NVRAM. Какую команду вы использовали? ___________________

Часть 3: Проверка конфигурации

Шаг 1:     Проверьте конфигурации интерфейсов с помощью соответствующих команд.

a.     Выполните команду show ip interface brief на маршрутизаторах R1 и R2, чтобы быстро убедиться, что интерфейсы имеют правильные IP-адреса и активны.

Сколько интерфейсов настроено на маршрутизаторах R1 и R2 и имеют активное состояние (up)? ____________________________________________________________________________________

Какая часть конфигурации интерфейса НЕ отображается в выходных данных команды?

____________________________________________________________________________________ С помощью каких команд можно проверить эту часть конфигурации?

____________________________________________________________________________________

b.     Выполните команду show ip route на маршрутизаторах R1 и R2, чтобы просмотреть текущие таблицы маршрутизации, и ответьте на следующие вопросы.

1)    Сколько подключённых маршрутов (имеют код C) показано на каждом маршрутизаторе? _____

2)    Сколько маршрутов EIGRP (имеют код D) показано на каждом маршрутизаторе? _______

3)    Если маршрутизатор содержит данные обо всех маршрутах в сети, тогда количество прямых маршрутов и динамически полученных маршрутов (EIGRP) должно равняться общему количеству локальных и глобальных сетей. Сколько локальных и глобальных сетей есть в топологии? _______

4)    Соответствует ли это число количеству маршрутов C и D, показанных в таблице маршрутизации? _______

Примечание. Если вы ответили «Нет», значит, вы настроили не все параметры. Пересмотрите шаги в части 2.

Шаг 2:     Проверка сквозного подключения через сеть.

Теперь вы должны быть в состоянии отправить эхо-запрос на любой ПК с любого ПК в сети. Кроме того, вы должны быть в состоянии отправлять эхо-запросы на активные интерфейсы маршрутизаторов. Например, следующие тесты должны успешно выполниться.

•       В командной строке на компьютере ПК1 отправьте эхо-запрос на ПК4.

•       В командной строке на маршрутизаторе R2 отправьте эхо-запрос на ПК2.

Примечание. Для простоты коммутаторы в этом упражнении не настроены. Вы не сможете отправить на них эхо-запросы.

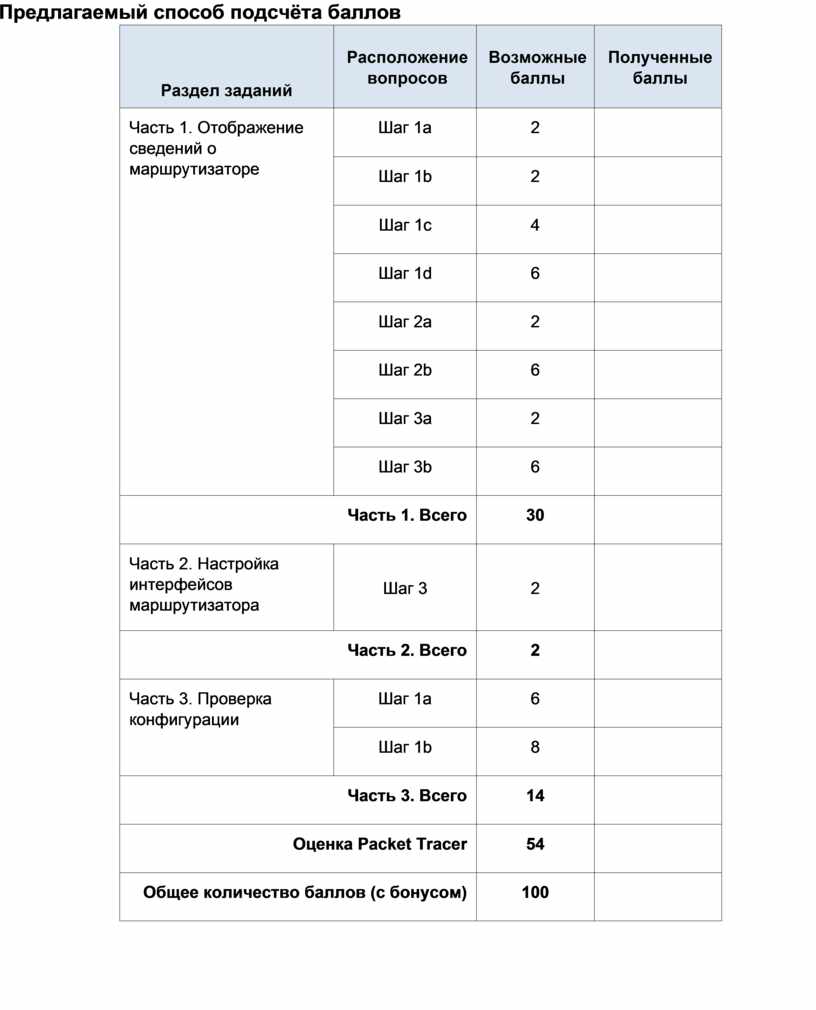

Предлагаемый способ подсчёта баллов
