ПЛАН ЗАНЯТИЯ № 8 Дисциплина: ОП.05.«Автоматизация технологических процессов»

ПЛАН ЗАНЯТИЯ № 8

Дисциплина: «Автоматизация производства на основе ЭВМ»

Тема: Примеры автоматизированных систем

Тема занятия: Роботизированные сварочные комплексы

Цели занятия:

Обучающая: знать возможности применения роботизированных сварочных комплексов

Развивающая: Способствовать развитию:

·         Способностей самореализации учащихся в учебной деятельности

·         Навыков работы с разными источниками информации

Воспитывающая: воспитывать интерес к выбранной профессии, творческое отношение к труду, самостоятельность, Способствовать формированию эмоционально – ценностного отношения к миру.

Комплексно-методическое обеспечение: раздаточный материал – опорный конспект по материалам сайта http://alsdon.org/svarka/1006-729.html; мультимедийная приставка; ПК, программное обеспечение

Ход занятия:

1. Организационная часть

1.1. Проверка присутствующих

1.2. Сообщение темы и цели занятия

2. Вводный инструктаж

2.1. Выявление знаний учащихся путем опроса (тестирования) по вопросам, раскрывающих тему предыдущего занятия:

1.      Объясните понятие роботизированные сварочные комплексы.

2.      Расскажите о назначении

3.      Назовите виды оборудования для автоматической сварки.

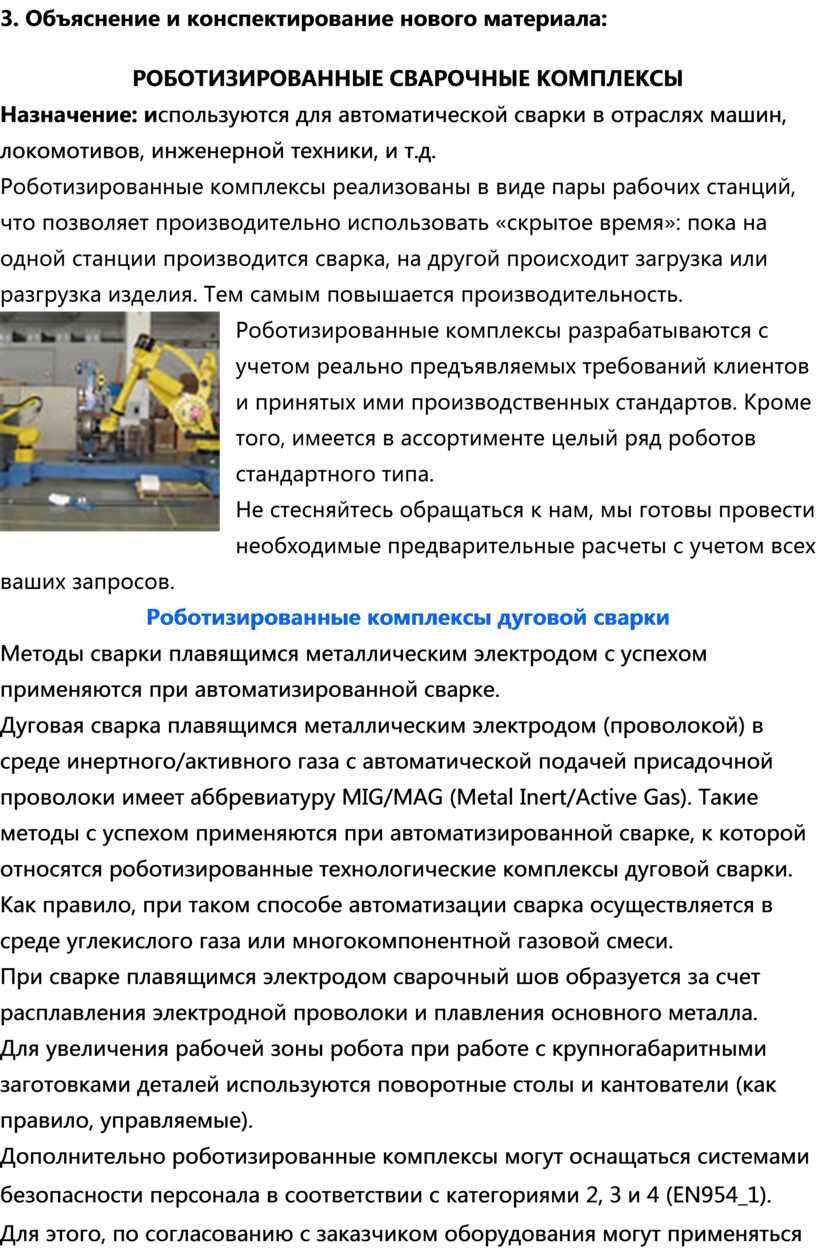

3. Объяснение и конспектирование нового материала:

РОБОТИЗИРОВАННЫЕ СВАРОЧНЫЕ КОМПЛЕКСЫ

Назначение: используются для автоматической сварки в отраслях машин, локомотивов, инженерной техники, и т.д.

Роботизированные комплексы реализованы в виде пары рабочих станций, что позволяет производительно использовать «скрытое время»: пока на одной станции производится сварка, на другой происходит загрузка или разгрузка изделия. Тем самым повышается производительность.

Роботизированные комплексы разрабатываются с учетом реально предъявляемых требований клиентов и принятых ими производственных стандартов. Кроме того, имеется в ассортименте целый ряд роботов стандартного типа.

Не стесняйтесь обращаться к нам, мы готовы провести необходимые предварительные расчеты с учетом всех ваших запросов.

Роботизированные комплексы дуговой сварки

Методы сварки плавящимся металлическим электродом с успехом применяются при автоматизированной сварке.

Дуговая сварка плавящимся металлическим электродом (проволокой) в среде инертного/активного газа с автоматической подачей присадочной проволоки имеет аббревиатуру MIG/MAG (Metal Inert/Active Gas). Такие методы с успехом применяются при автоматизированной сварке, к которой относятся роботизированные технологические комплексы дуговой сварки. Как правило, при таком способе автоматизации сварка осуществляется в среде углекислого газа или многокомпонентной газовой смеси.

·         При сварке плавящимся электродом сварочный шов образуется за счет расплавления электродной проволоки и плавления основного металла.

·         Для увеличения рабочей зоны робота при работе с крупногабаритными заготовками деталей используются поворотные столы и кантователи (как правило, управляемые).

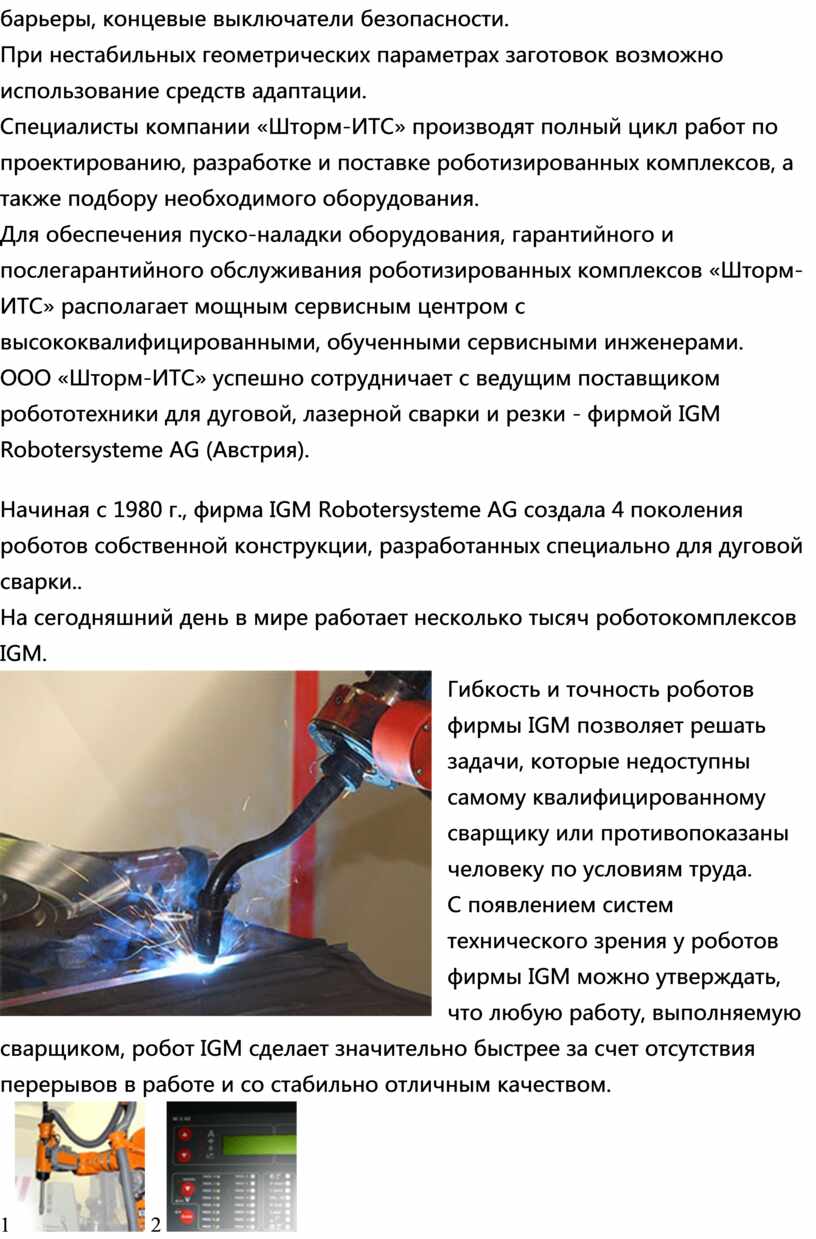

·         Дополнительно роботизированные комплексы могут оснащаться системами безопасности персонала в соответствии с категориями 2, 3 и 4 (EN954_1). Для этого, по согласованию с заказчиком оборудования могут применяться контроллеры безопасности (например, фирмы PILZ), лазерные сканеры, фото-барьеры, концевые выключатели безопасности.

·         При нестабильных геометрических параметрах заготовок возможно использование средств адаптации.

Специалисты компании «Шторм-ИТС» производят полный цикл работ по проектированию, разработке и поставке роботизированных комплексов, а также подбору необходимого оборудования.

Для обеспечения пуско-наладки оборудования, гарантийного и послегарантийного обслуживания роботизированных комплексов «Шторм-ИТС» располагает мощным сервисным центром с высококвалифицированными, обученными сервисными инженерами.

ООО «Шторм-ИТС» успешно сотрудничает с ведущим поставщиком робототехники для дуговой, лазерной сварки и резки - фирмой IGM Robotersysteme AG (Австрия).

Начиная с 1980 г., фирма IGM Robotersysteme AG создала 4 поколения роботов собственной конструкции, разработанных специально для дуговой сварки..

На сегодняшний день в мире работает несколько тысяч роботокомплексов IGM.

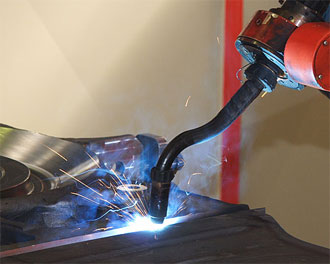

Гибкость и точность роботов фирмы IGM позволяет решать задачи, которые недоступны самому квалифицированному сварщику или противопоказаны человеку по условиям труда.

С появлением систем технического зрения у роботов фирмы IGM можно утверждать, что любую работу, выполняемую сварщиком, робот IGM сделает значительно быстрее за счет отсутствия перерывов в работе и со стабильно отличным качеством.

1  2

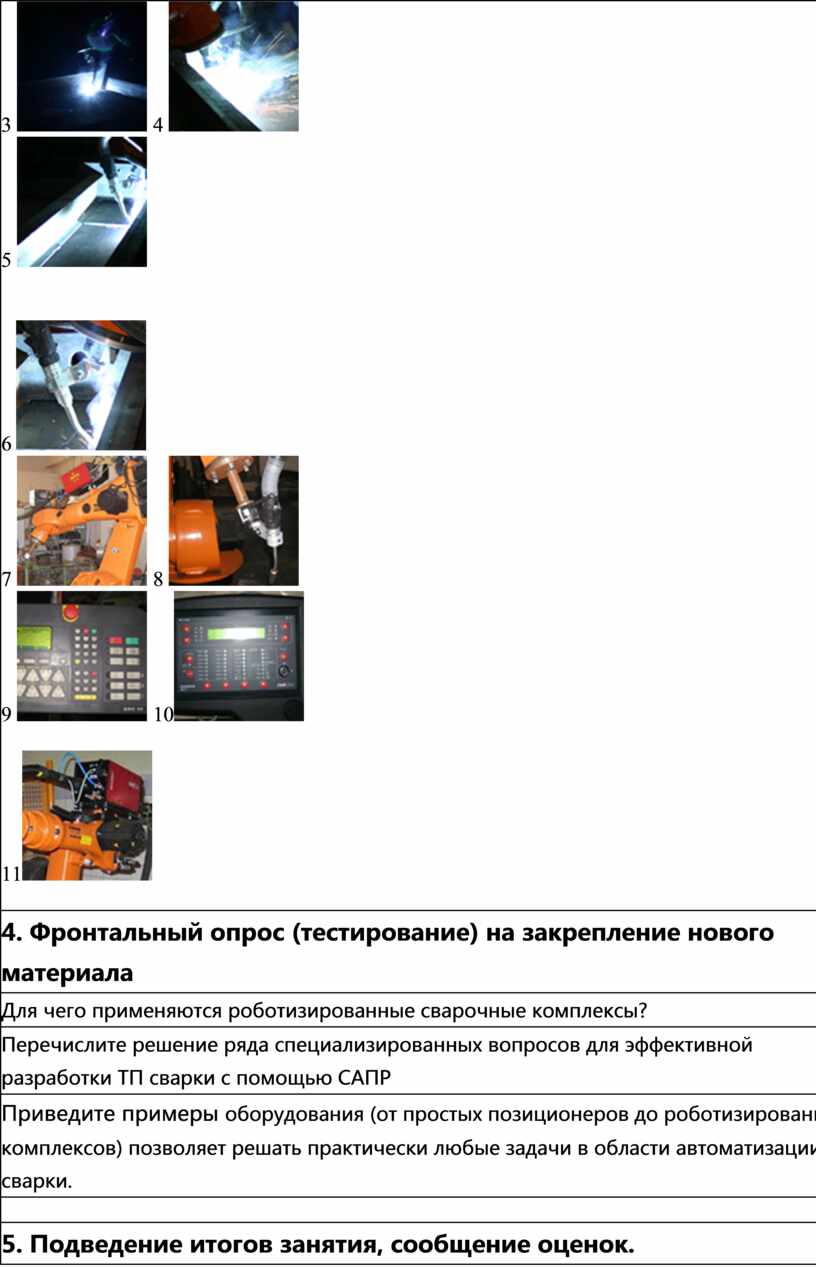

3  4

5

6

7  8

9  10

11

4. Фронтальный опрос (тестирование) на закрепление нового материала

1.      Для чего применяются роботизированные сварочные комплексы?

2.      Перечислите решение ряда специализированных вопросов для эффективной разработки ТП сварки с помощью САПР

3.      Приведите примеры оборудования (от простых позиционеров до роботизированных комплексов) позволяет решать практически любые задачи в области автоматизации сварки.

5. Подведение итогов занятия, сообщение оценок.

6. Задание на дом: раздаточный материал на основе материалов сайта http://www.sapr.ru/article.aspx?id=18962&iid=880; опорный конспект

7. Уборка кабинета
