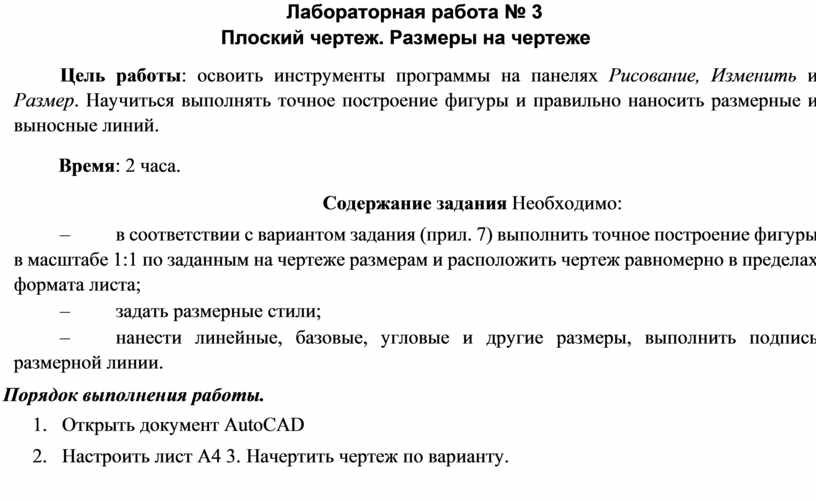

Лабораторная работа № 3

Плоский чертеж. Размеры на чертеже

Цель работы: освоить инструменты программы на панелях Рисование, Изменить и Размер. Научиться выполнять точное построение фигуры и правильно наносить размерные и выносные линий.

Время: 2 часа.

Содержание задания Необходимо:

–                   в соответствии с вариантом задания (прил. 7) выполнить точное построение фигуры в масштабе 1:1 по заданным на чертеже размерам и расположить чертеж равномерно в пределах формата листа;

–                   задать размерные стили;

–                   нанести линейные, базовые, угловые и другие размеры, выполнить подпись размерной линии.

Порядок выполнения работы.

1.      Открыть документ AutoCAD

2.      Настроить лист А4 3. Начертить чертеж по варианту.

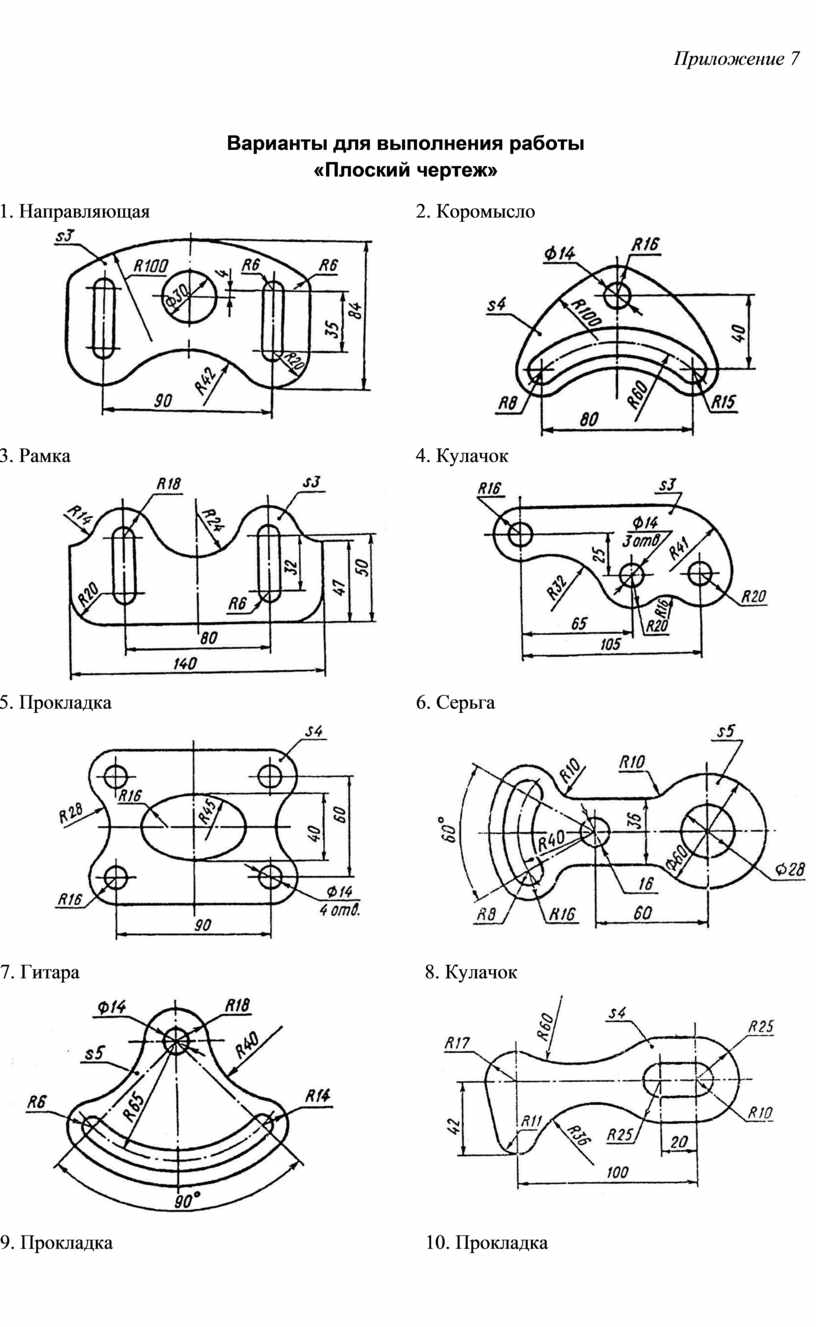

Приложение 7

Варианты для выполнения работы

«Плоский чертеж»

1. Направляющая                                                     2. Коромысло

3. Рамка                                                                    4. Кулачок

5. Прокладка                                                            6. Серьга

7. Гитара                                                                    8. Кулачок

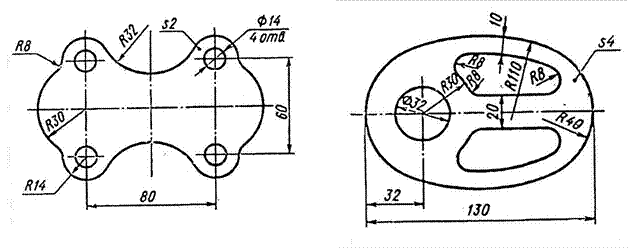

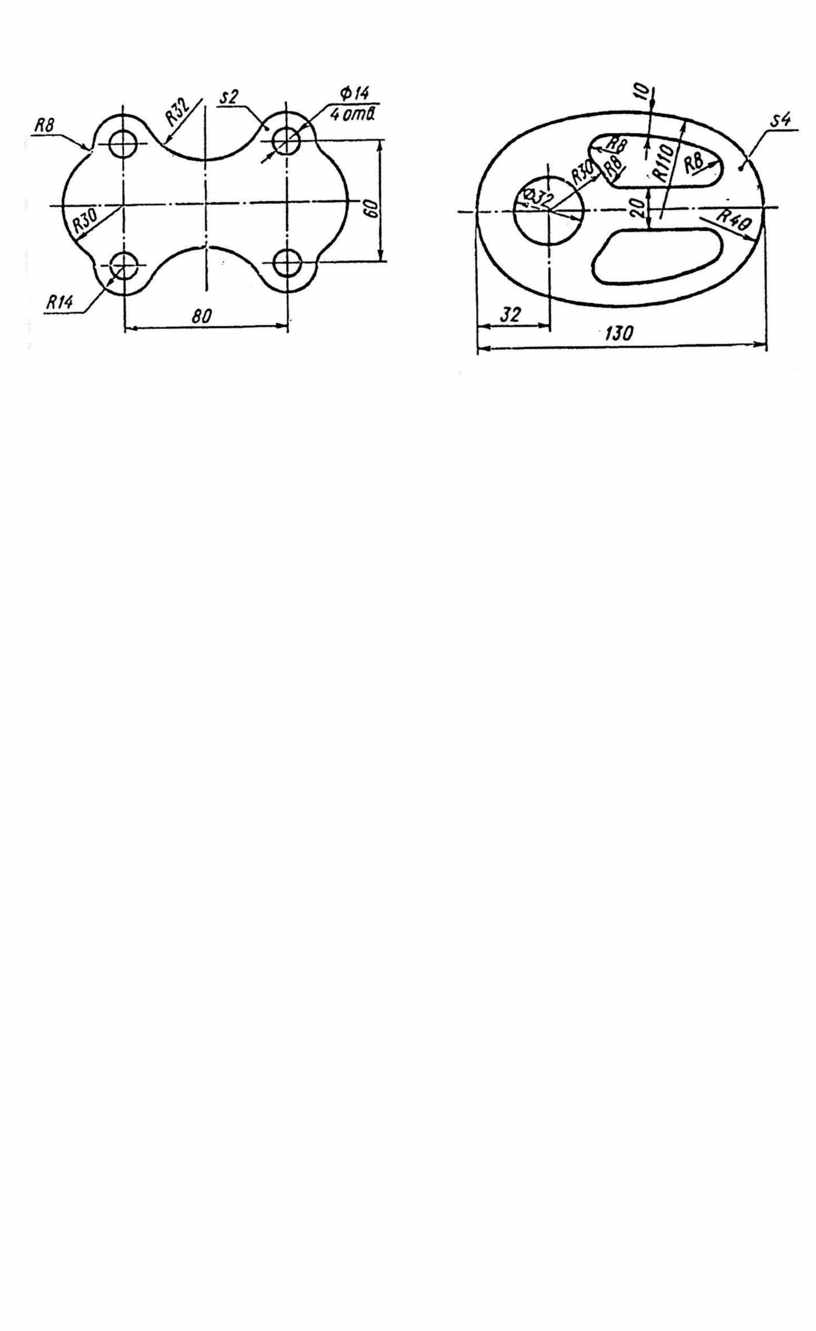

9. Прокладка                                                              10. Прокладка
