ПООПЕРАЦИОННЫЙ ГРАФИК ЦИКЛА ИЗГОТОВЛЕНИЯ СВАРНОГО ИЗДЕЛИЯ

Производственный цикл

Законченный круг производственных операций, от первой до последней, при изготовлении изделий именуется производственным циклом. Вследствие того, что производственный процесс протекает во времени и пространстве, поэтому производственный цикл можно измерить длиной пути движения изделия и его комплектующих элементов и временем, в течение которого изделие проходит весь путь обработки. Длина производственного цикла — это не линия, а широкая полоса, на которой размещаются машины, оборудование, инвентарь и прочее, поэтому на практике в большинстве случаев определяются не длина пути, а площадь и объем помещения, в котором размещается производство.

Интервал календарного времени от начала первой производственной операции до окончания последней называется временной продолжительностью производственного цикла изделия. Продолжительность цикла измеряется в днях, часах, минутах, секундах, в зависимости от вида изделия и стадии обработки, по которой измеряется цикл.

Продолжительность во времени производственного цикла включает три стадии:

§   время технологической обработки (рабочий период)

§   время технологического обслуживания производства

§   перерывы.

Рабочий период — это период времени, в течение которого производится непосредственное воздействие на предмет труда либо самим рабочим, либо машинами и механизмами под его управлением, а также время естественных процессов, которые протекают в изделии без участия людей и техники.

Время естественных процессов — это период рабочего времени, когда предмет труда изменяет свои характеристики без непосредственного воздействия человека или механизмов. Например, сушка на воздухе окрашенного или остывание нагретого изделия, рост на полях и созревание растений, брожение некоторых продуктов и т. д.

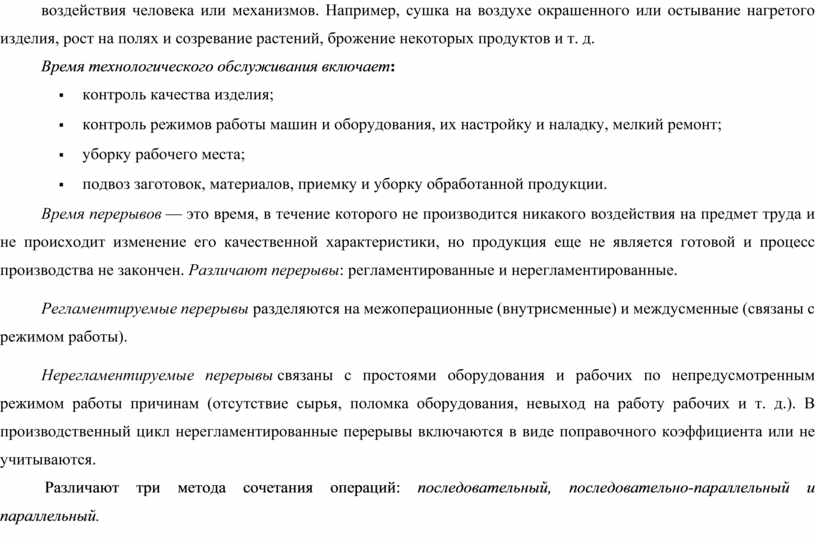

Время технологического обслуживания включает:

§   контроль качества изделия;

§   контроль режимов работы машин и оборудования, их настройку и наладку, мелкий ремонт;

§   уборку рабочего места;

§   подвоз заготовок, материалов, приемку и уборку обработанной продукции.

Время перерывов — это время, в течение которого не производится никакого воздействия на предмет труда и не происходит изменение его качественной характеристики, но продукция еще не является готовой и процесс производства не закончен. Различают перерывы: регламентированные и нерегламентированные.

Регламентируемые перерывы разделяются на межоперационные (внутрисменные) и междусменные (связаны с режимом работы).

Нерегламентируемые перерывы связаны с простоями оборудования и рабочих по непредусмотренным режимом работы причинам (отсутствие сырья, поломка оборудования, невыход на работу рабочих и т. д.). В производственный цикл нерегламентированные перерывы включаются в виде поправочного коэффициента или не учитываются.

           Различают три метода сочетания операций: последовательный, последовательно-параллельный и параллельный.

           Последовательный метод сочетания операций (работ) заключается в том, что последующая операция начинается после окончания предыдущей операции.

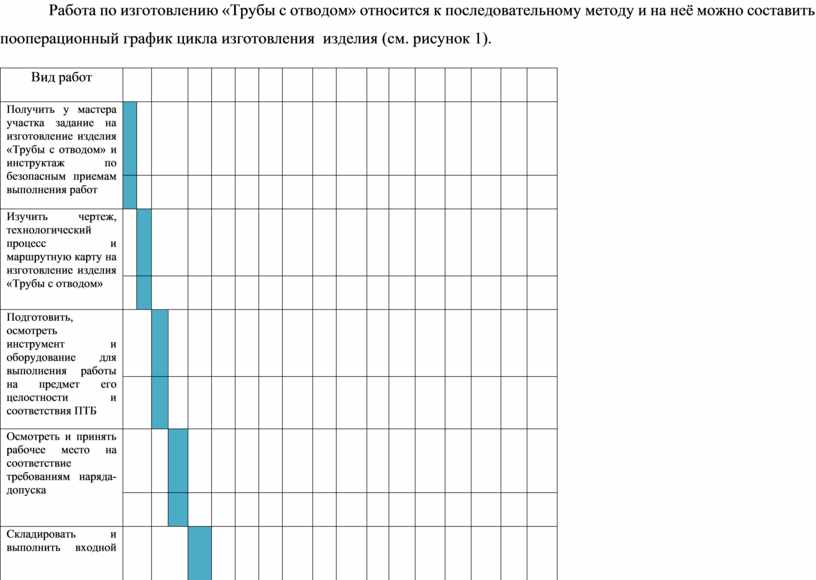

            Работа по изготовлению «Трубы с отводом» относится к последовательному методу и на неё можно составить пооперационный график цикла изготовления  изделия (см. рисунок 1).

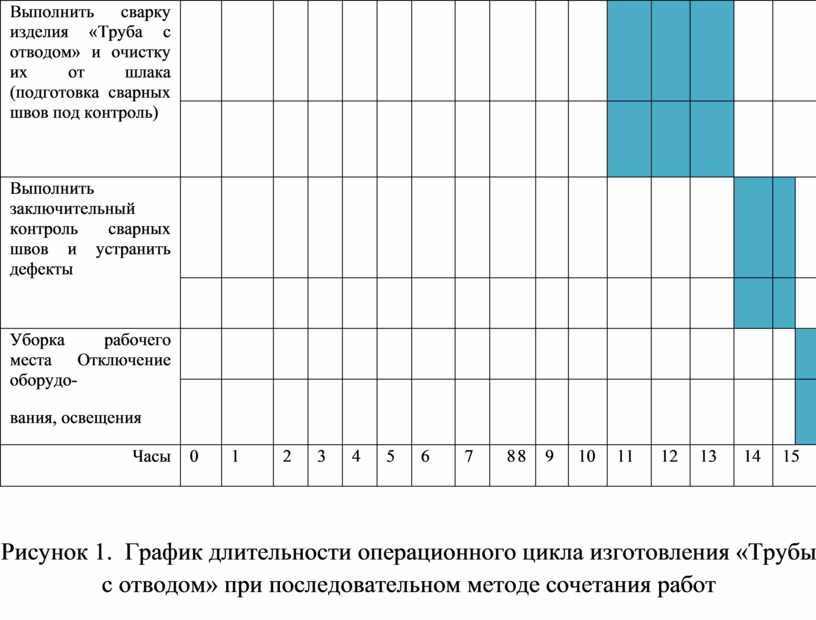

Рисунок 1.  График длительности операционного цикла изготовления «Трубы с отводом» при последовательном методе сочетания работ
