Пошаговая инструкция сборки динозавра в LDD (из деталей WeDo 2.0)

Тетрадь для домашних заданий

Домашнее задание к восьмому занятию.

Задание 1.

Зайдите на сайт: https://studio.code.org/courses

Авторизуйтесь и выполните задания 7 этапа курса 2.

Справились? J

А динозавра в клетку посадили? J

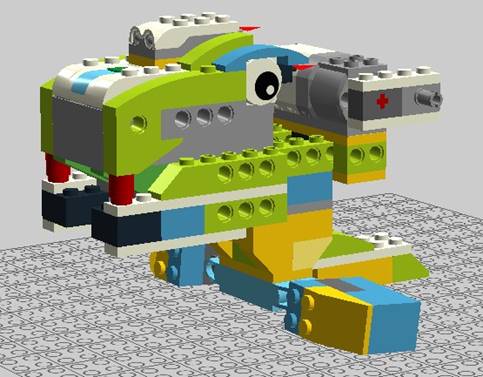

Задание 2. (модель 3D динозавра)

Ну и конечно подарок: пошаговая инструкция сборки динозавра в LDD.

Подсказка: как легко найти нужные детали. Пишем в окне поиска через латинскую букву x размер детали. Детали отфильтровываются по размеру и найти нужную не составит труда. Пробуйте!

Узнаёте? Голова динозавра. Видите, начало системы рычагов, двигающих нижнюю челюсть?

Займёмся дизайном головы.

Получается? Поставим глаза.

Соберём лапки и хвост:

.

Ставим round brick 1x1 – перевели название?

Выделяем, группируем и дублируем:

.

Ставим по бокам фрагменты челюстей: пасть закрыта.

Собираем составной рычаг:

Обратите внимание – соединительный штифт с осью вставляется глубже и оказывается на одном уровне с короткими соединительными штифтами слева и справа.

Одеваем на них угловую балку 3х5 модуля:

Осталось чуть помучаться с поворотом разных частей составного рычага, чтобы соединить их в единое целое:

Последний штрих – соединяем части челюсти (зубчатую рейку ищите в шестерёнках), можно чуть высунуть язык динозавра:

Сохраните файл в папке Проект 8. Задание 3. (Самостоятельное)

Соберите панду:

Добавьте панду к динозавру с помощью команды Файл – Импорт (CTRL+I)

Осталось сделать скриншот – снимок на память и сохранить файл работы и скриншот в папке проект 8 с именем динозавр. Принесите свою работу на следующее занятие.

Выложите скриншот на странице групп «Кубик знаний» в контакте и фейсбуке: https://vk.com/educubes https://www.facebook.com/studycubes

Победит динозавр, набравший за неделю больше лайков!

Не забудьте сохранить вашу модель на сайте LDD. Вот так можно заполнить описание модели (имя укажите свое):

На следующем занятие нас ждёт увлекательное соревнование шагающих роботов J
