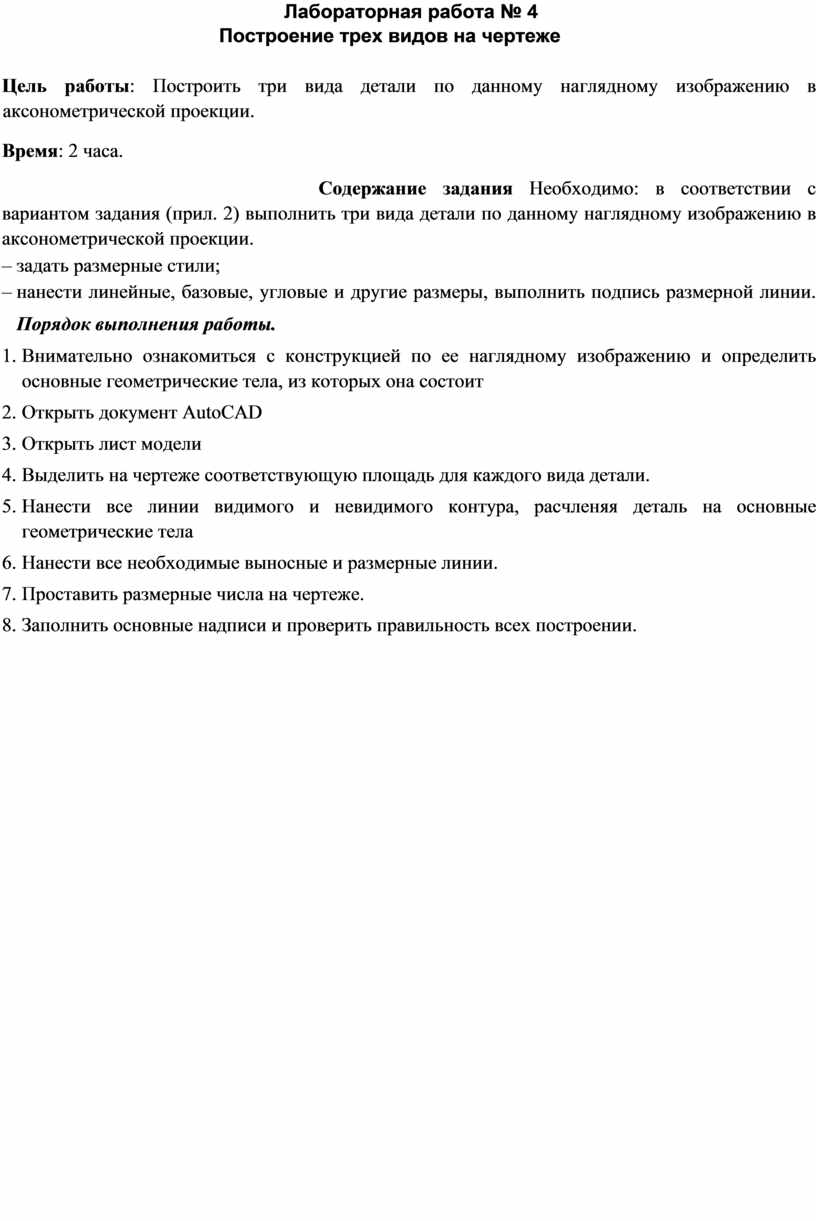

Лабораторная работа № 4

Построение трех видов на чертеже

Цель работы: Построить три вида детали по данному наглядному изображению в аксонометрической проекции.

Время: 2 часа.

Содержание задания Необходимо: в соответствии с вариантом задания (прил. 2) выполнить три вида детали по данному наглядному изображению в аксонометрической проекции.

–  задать размерные стили;

–  нанести линейные, базовые, угловые и другие размеры, выполнить подпись размерной линии. Порядок выполнения работы.

1.  Внимательно ознакомиться с конструкцией по ее наглядному изображению и определить основные геометрические тела, из которых она состоит

2.  Открыть документ AutoCAD

3.  Открыть лист модели

4.  Выделить на чертеже соответствующую площадь для каждого вида детали.

5.  Нанести все линии видимого и невидимого контура, расчленяя деталь на основные геометрические тела

6.  Нанести все необходимые выносные и размерные линии.

7.  Проставить размерные числа на чертеже.

8.  Заполнить основные надписи и проверить правильность всех построении.

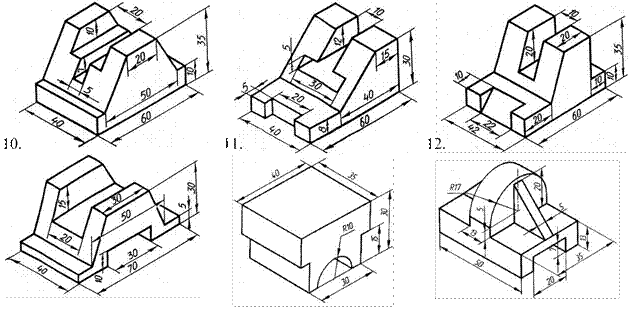

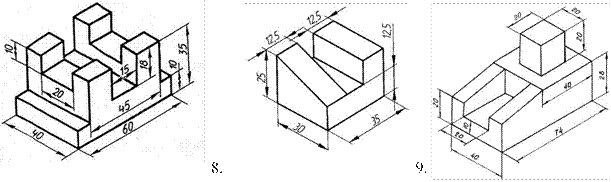

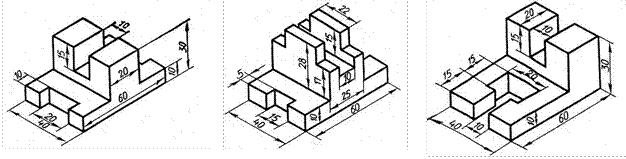

Варианты для выполнения чертежа 3 видов

        1.                                                    2.                                                3.

        4.                                                    5.                                                6.

7.
