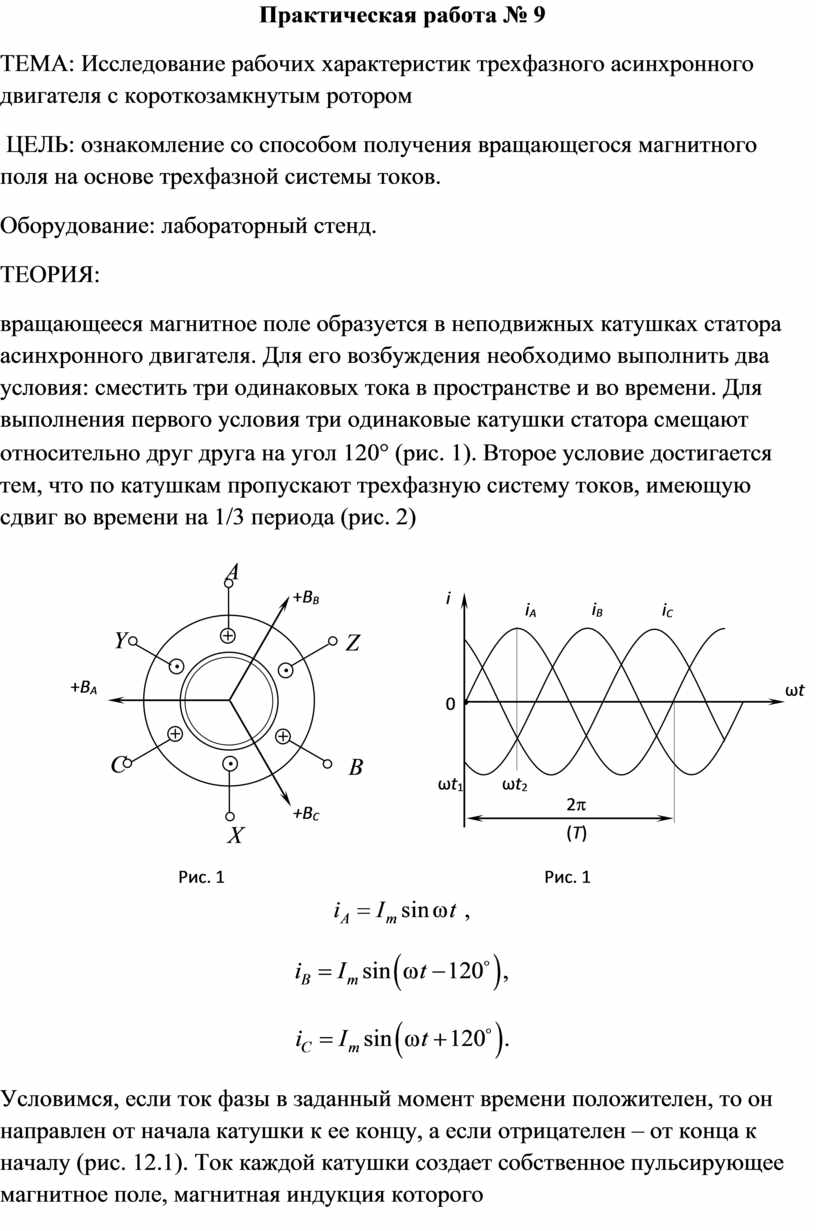

Практическая работа № 9 ТЕМА: Исследование рабочих характеристик трехфазного асинхронного двигателя с короткозамкнутым ротором

Практическая работа № 9

ТЕМА: Исследование рабочих характеристик трехфазного асинхронного двигателя с короткозамкнутым ротором

 ЦЕЛЬ: ознакомление со способом получения вращающегося магнитного поля на основе трехфазной системы токов.

Оборудование: лабораторный стенд.

ТЕОРИЯ:

вращающееся магнитное поле образуется в неподвижных катушках статора асинхронного двигателя. Для его возбуждения необходимо выполнить два условия: сместить три одинаковых тока в пространстве и во времени. Для выполнения первого условия три одинаковые катушки статора смещают относительно друг друга на угол 120° (рис. 1). Второе условие достигается тем, что по катушкам пропускают трехфазную систему токов, имеющую сдвиг во времени на 1/3 периода (рис. 2)

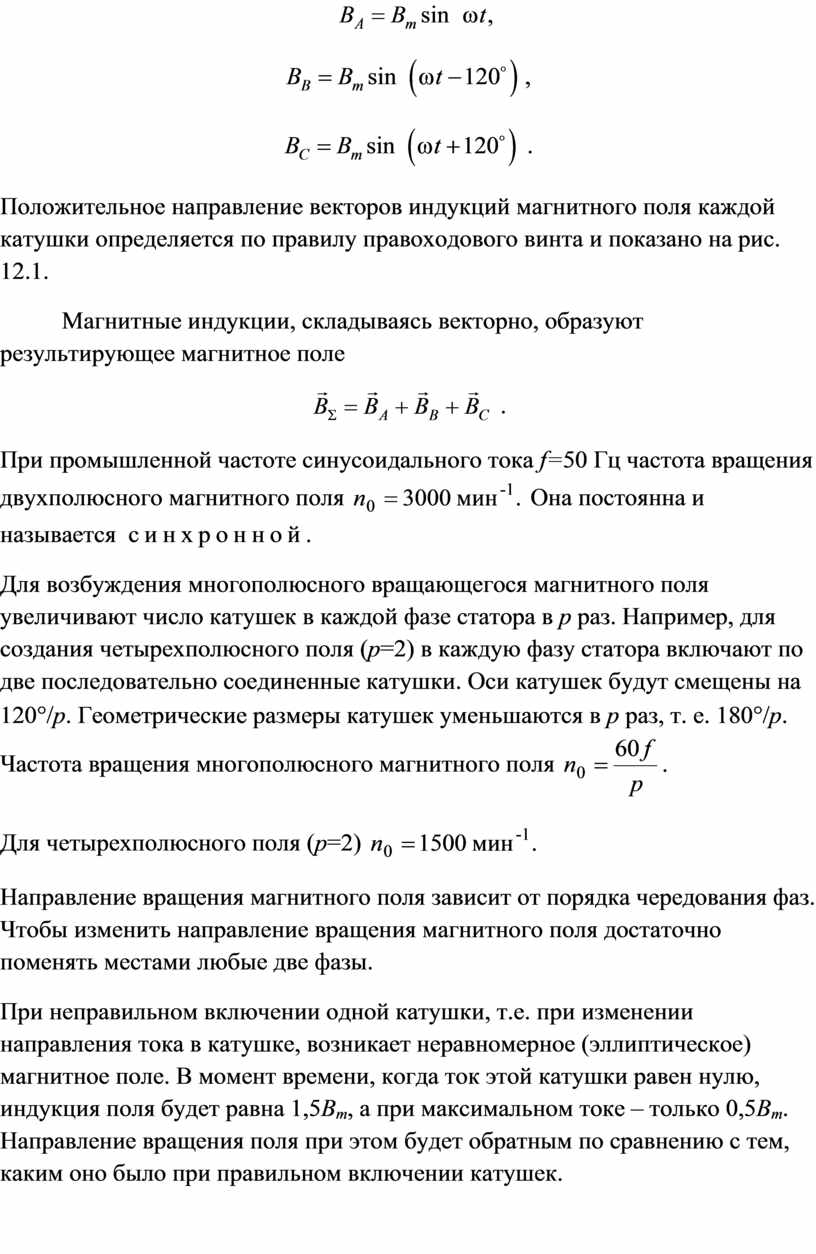

Условимся, если ток фазы в заданный момент времени положителен, то он направлен от начала катушки к ее концу, а если отрицателен – от конца к началу (рис. 12.1). Ток каждой катушки создает собственное пульсирующее магнитное поле, магнитная индукция которого

Положительное направление векторов индукций магнитного поля каждой катушки определяется по правилу правоходового винта и показано на рис. 12.1.

Магнитные индукции, складываясь векторно, образуют результирующее магнитное поле

 .

При промышленной частоте синусоидального тока f=50 Гц частота вращения двухполюсного магнитного поля  Она постоянна и называется  синхронной.

Для возбуждения многополюсного вращающегося магнитного поля увеличивают число катушек в каждой фазе статора в p раз. Например, для создания четырехполюсного поля (p=2) в каждую фазу статора включают по две последовательно соединенные катушки. Оси катушек будут смещены на 120°/p. Геометрические размеры катушек уменьшаются в p раз, т. е. 180°/p. Частота вращения многополюсного магнитного поля

Для четырехполюсного поля (p=2)

Направление вращения магнитного поля зависит от порядка чередования фаз. Чтобы изменить направление вращения магнитного поля достаточно поменять местами любые две фазы.

При неправильном включении одной катушки, т.е. при изменении направления тока в катушке, возникает неравномерное (эллиптическое) магнитное поле. В момент времени, когда ток этой катушки равен нулю, индукция поля будет равна 1,5В_m, а при максимальном токе – только 0,5В_m. Направление вращения поля при этом будет обратным по сравнению с тем, каким оно было при правильном включении катушек.

ОБОРУДОВАНИЕ: трехфазный асинхронный двигатель с короткозамкнутым ротором

ХОД РАБОТЫ:

1.          Собрать схему:

2.          Изменить направление вращения поля. Для этого поменять местами любые две фазы. С помощью цилиндра убедиться в изменении направления вращения магнитного поля.

Вывод.

Контрольные вопросы

1.        Каковы условия получения вращающегося магнитного поля?

2.        От чего зависит частота вращения магнитного поля?

3.        Как получают многополюсное вращающееся магнитное поле.

4.        Почему частота вращения магнитного поля статора называется синхронной?

5.        Как изменить направление вращения магнитного поля?

6.        Где используется вращающееся магнитное поле?

Выполнение работы

Для получения зачета необходимо оформить отчет:

1. Изучить методическую разработку

2. Выполнить конспект

3 Проверить техническую документацию.

4 Сделать вывод о проделанной работе.

Преподаватель                              Казетов С.Н.
