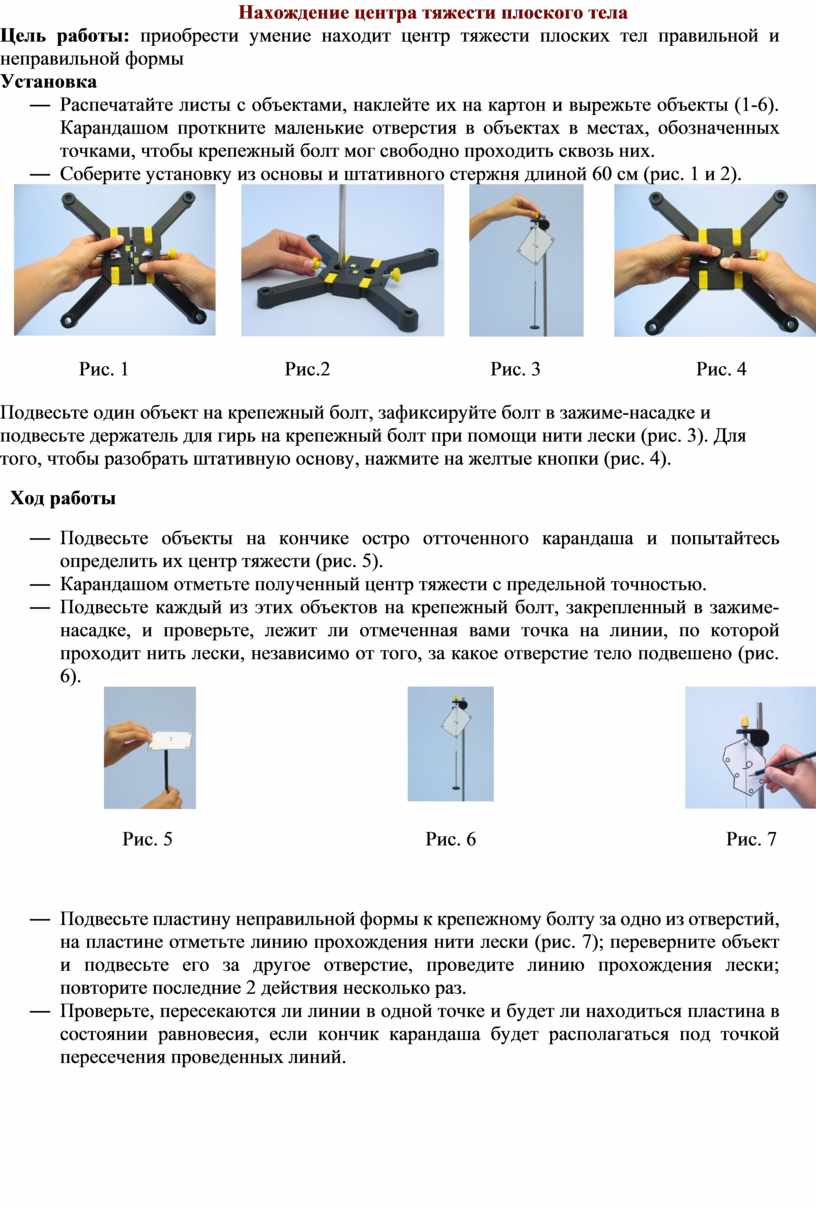

Нахождение центра тяжести плоского тела

Цель работы: приобрести умение находит центр тяжести плоских тел правильной и неправильной формы

Установка

—   Распечатайте листы с объектами, наклейте их на картон и вырежьте объекты (1-6). Карандашом проткните маленькие отверстия в объектах в местах, обозначенных точками, чтобы крепежный болт мог свободно проходить сквозь них.

—   Соберите установку из основы и штативного стержня длиной 60 см (рис. 1 и 2).

Подвесьте один объект на крепежный болт, зафиксируйте болт в зажиме-насадке и подвесьте держатель для гирь на крепежный болт при помощи нити лески (рис. 3). Для того, чтобы разобрать штативную основу, нажмите на желтые кнопки (рис. 4).

  Ход работы

—   Подвесьте объекты на кончике остро отточенного карандаша и попытайтесь определить их центр тяжести (рис. 5).

—   Карандашом отметьте полученный центр тяжести с предельной точностью.

—   Подвесьте каждый из этих объектов на крепежный болт, закрепленный в зажиме-насадке, и проверьте, лежит ли отмеченная вами точка на линии, по которой проходит нить лески, независимо от того, за какое отверстие тело подвешено (рис. 6).

—   Подвесьте пластину неправильной формы к крепежному болту за одно из отверстий, на пластине отметьте линию прохождения нити лески (рис. 7); переверните объект и подвесьте его за другое отверстие, проведите линию прохождения лески; повторите последние 2 действия несколько раз.

—   Проверьте, пересекаются ли линии в одной точке и будет ли находиться пластина в состоянии равновесия, если кончик карандаша будет располагаться под точкой пересечения проведенных линий.

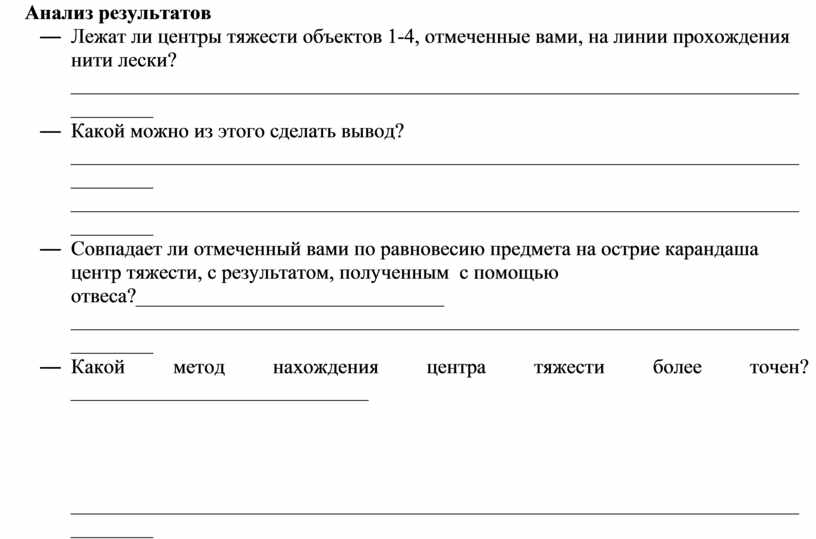

   Анализ результатов

—   Лежат ли центры тяжести объектов 1-4, отмеченные вами, на линии прохождения нити лески?   _______________________________________________________________________________

—   Какой можно из этого сделать вывод?    _______________________________________________________________________________   _______________________________________________________________________________

—   Совпадает ли отмеченный вами по равновесию предмета на острие карандаша центр тяжести, с результатом, полученным  с помощью отвеса?______________________________  _______________________________________________________________________________

—   Какой метод нахождения центра тяжести более точен? _____________________________   _______________________________________________________________________________
