Практическая работа № 2. Построение графиков функций в MS EXCEL.

I.        Постройте в одной системе координат графики функций    и  на диапазоне [-5; 5].

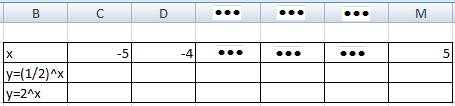

1.       Приготовим таблицу для нахождения значений функций ЭТ:

2.       В ячейку С3 введем формулу для вычисления значения 1 функции  (   =(1/2)^B2   ) и скопируем ее до конца диапазона.

3.       В ячейку С4 введем формулу для вычисления значения 2 функции  (  =2^B2   ) и скопируем ее до конца диапазона.

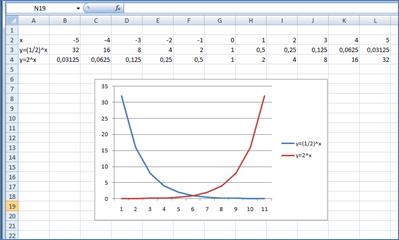

4.

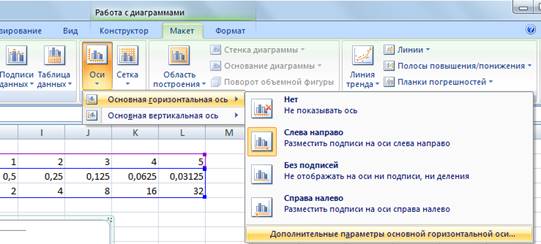

Для корректного изображения осей, подписей, выполним следующие команды:

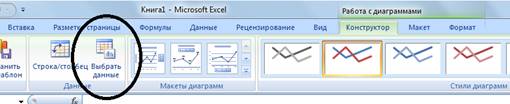

5.

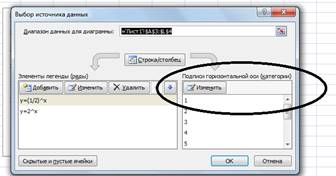

6.       В диалоговом окне Выбор источника данных выбрать Подписи горизонтальной оси – Изменить. В полученную панель ввести диапазон ячеек, где хранятся значения независимой переменной (в нашем случае B2:L2).

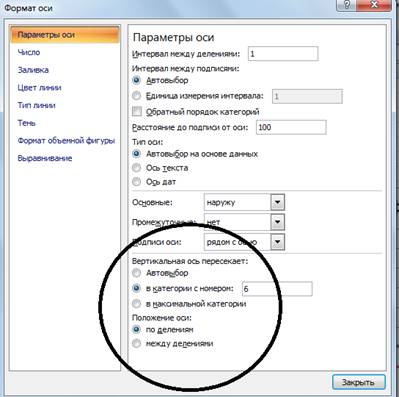

7.

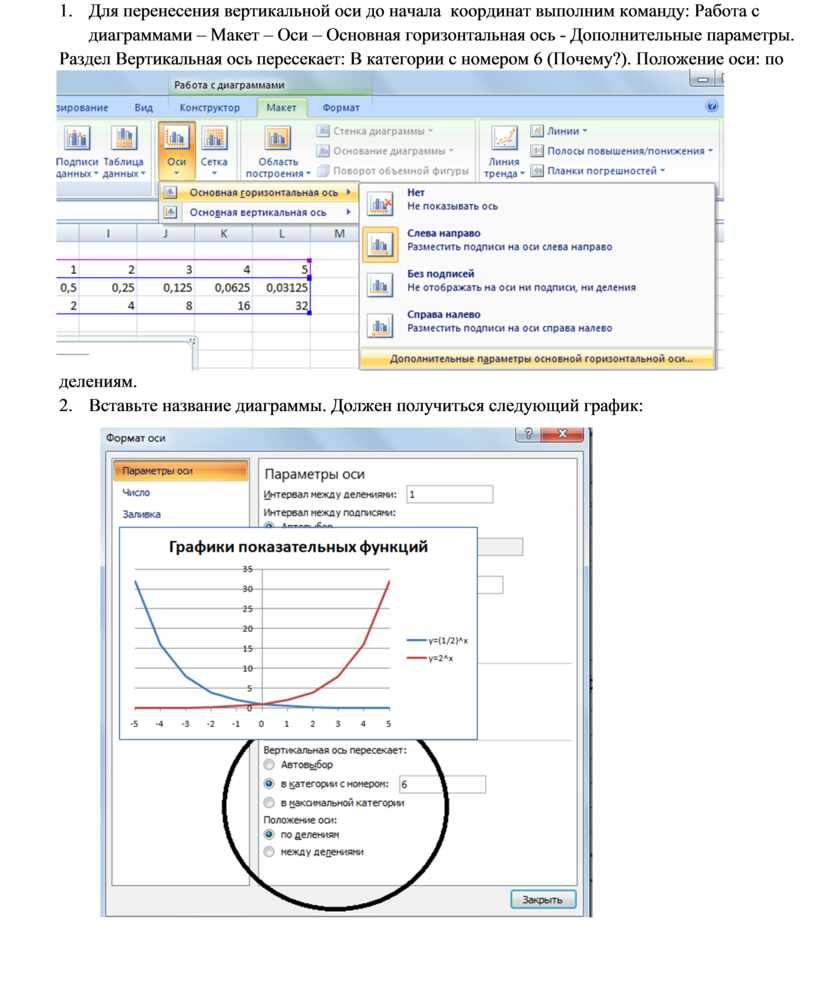

8.       Вставьте название диаграммы. Должен получиться следующий график:

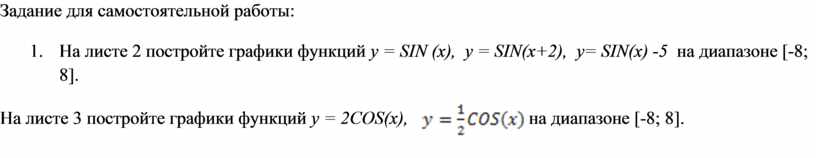

Задание для самостоятельной работы:

1.      На листе 2 постройте графики функций y = SIN (x),  y = SIN(x+2),  y= SIN(x) -5  на диапазоне [-8; 8].

2.      На листе 3 постройте графики функций y = 2COS(x),    на диапазоне [-8; 8].
