ПЗ16_Изучение комбинационных устройств (шифраторы и дешифраторы).docx

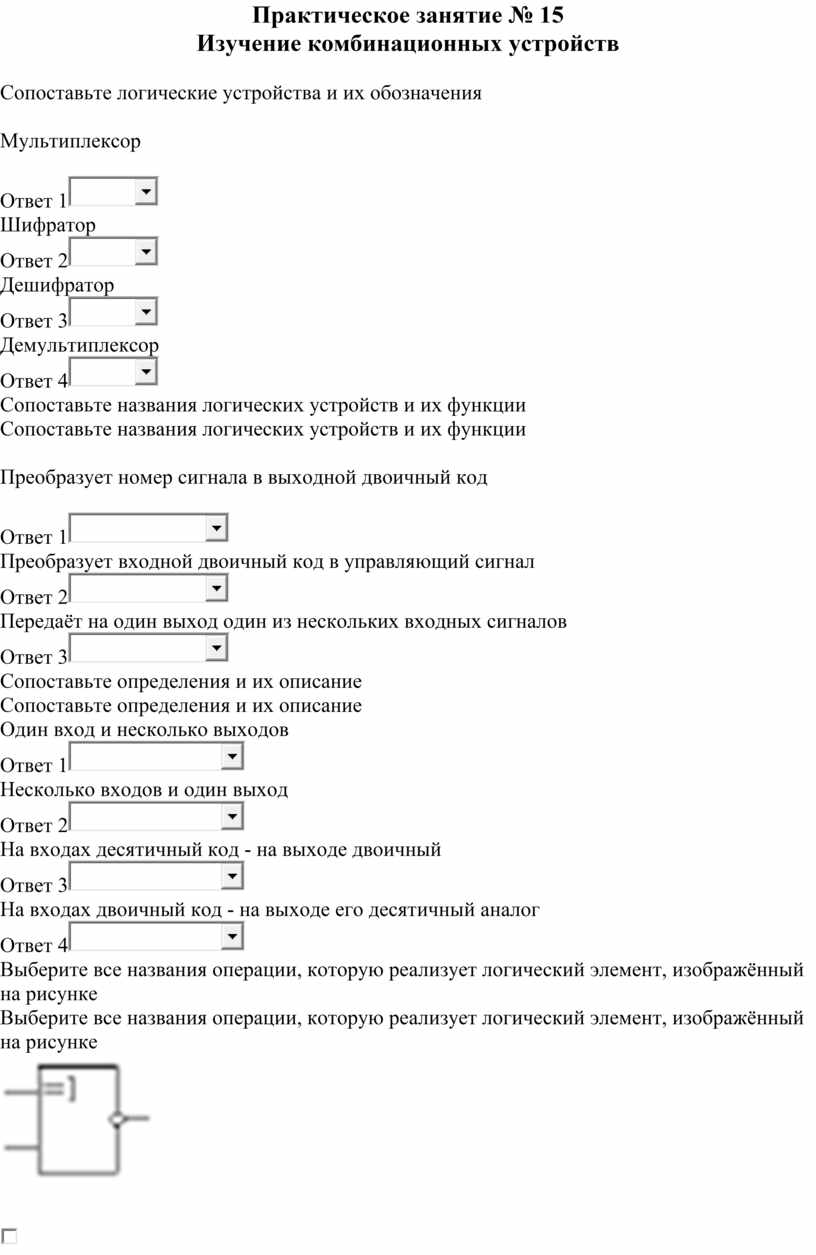

Практическое занятие № 15
Изучение комбинационных устройств
Сопоставьте логические устройства и их обозначения
· Мультиплексор
Ответ 1
· Шифратор
Ответ 2
· Дешифратор
Ответ 3
· Демультиплексор
Ответ 4
Сопоставьте названия логических устройств и их функции
Сопоставьте названия логических устройств и их функции
· Преобразует номер сигнала в выходной двоичный код
Ответ 1
· Преобразует входной двоичный код в управляющий сигнал
Ответ 2
· Передаёт на один выход один из нескольких входных сигналов
Ответ 3
Сопоставьте определения и их описание
Сопоставьте определения и их описание
· Один вход и несколько выходов
Ответ 1
· Несколько входов и один выход
Ответ 2
· На входах десятичный код - на выходе двоичный
Ответ 3
· На входах двоичный код - на выходе его десятичный аналог
Ответ 4
Выберите все названия операции, которую реализует логический элемент, изображённый на рисунке
Выберите все названия операции, которую реализует логический элемент, изображённый на рисунке
·
разделительная дизъюнкция (исключающее или)
·
дизъюнкция
·

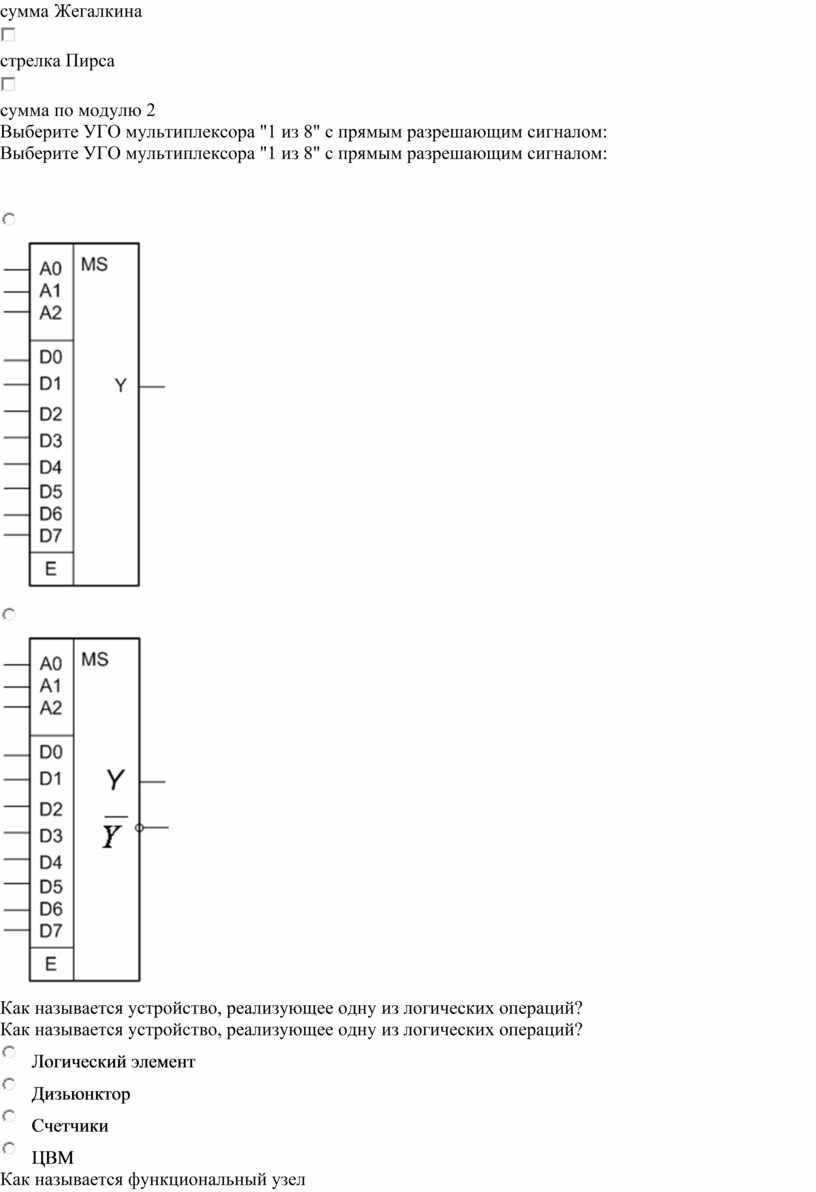

сумма Жегалкина
·
стрелка Пирса
·
сумма по модулю 2

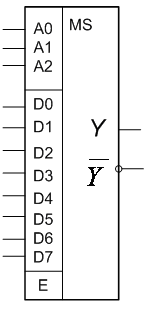

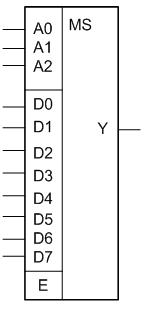

Выберите УГО мультиплексора "1 из 8" с прямым разрешающим сигналом:
Выберите УГО мультиплексора "1 из 8" с прямым разрешающим сигналом:
·
·
Как называется устройство, реализующее одну из логических операций?
Как называется устройство, реализующее одну из логических операций?
· Логический элемент
· Дизьюнктор
· Счетчики
· ЦВМ

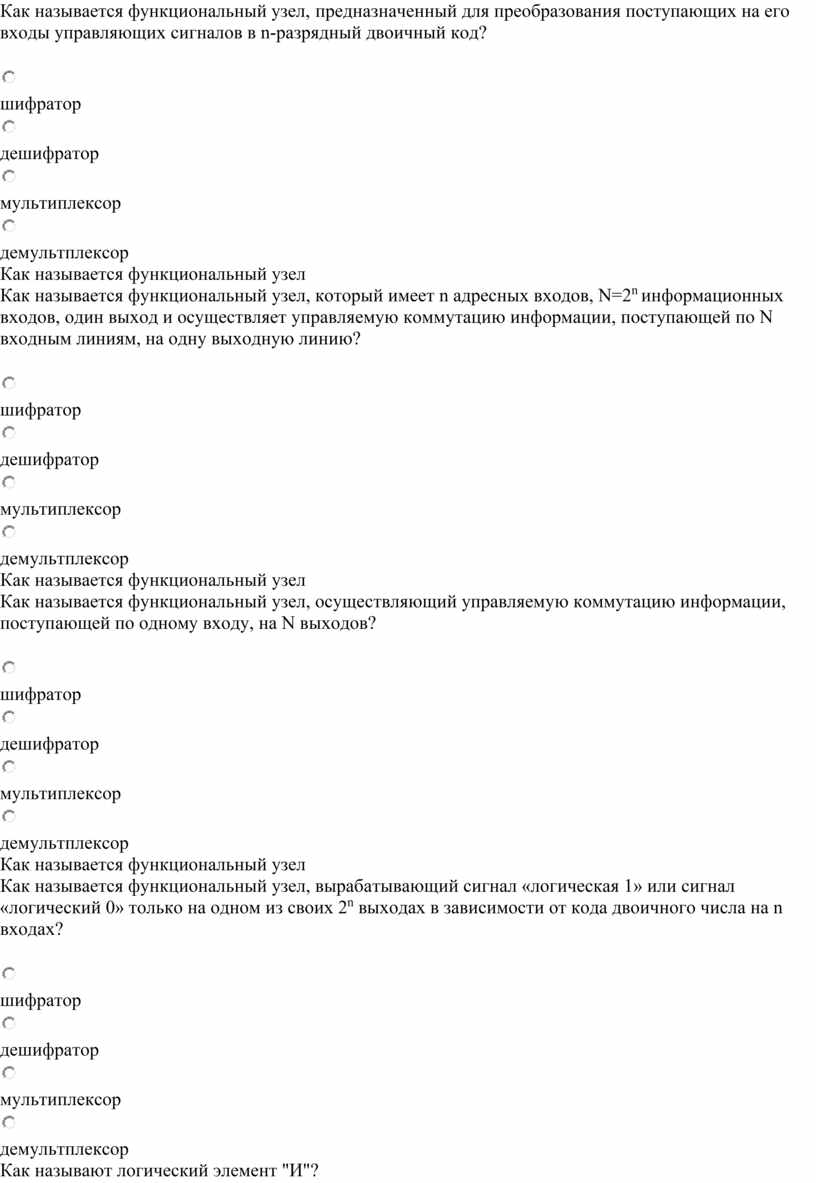

Как называется функциональный узел
Как называется функциональный узел, предназначенный для преобразования поступающих на его входы управляющих сигналов в n-разрядный двоичный код?
·
шифратор
·
дешифратор
·
мультиплексор
·
демультплексор
Как называется функциональный узел
Как называется функциональный узел, который имеет n адресных входов, N=2n информационных входов, один выход и осуществляет управляемую коммутацию информации, поступающей по N входным линиям, на одну выходную линию?
·
шифратор
·
дешифратор
·
мультиплексор
·
демультплексор
Как называется функциональный узел
Как называется функциональный узел, осуществляющий управляемую коммутацию информации, поступающей по одному входу, на N выходов?
·
шифратор
·
дешифратор
·
мультиплексор
·
демультплексор
Как называется функциональный узел
Как называется функциональный узел, вырабатывающий сигнал «логическая 1» или сигнал «логический 0» только на одном из своих 2n выходах в зависимости от кода двоичного числа на n входах?
·
шифратор
·
дешифратор
·
мультиплексор
·
демультплексор

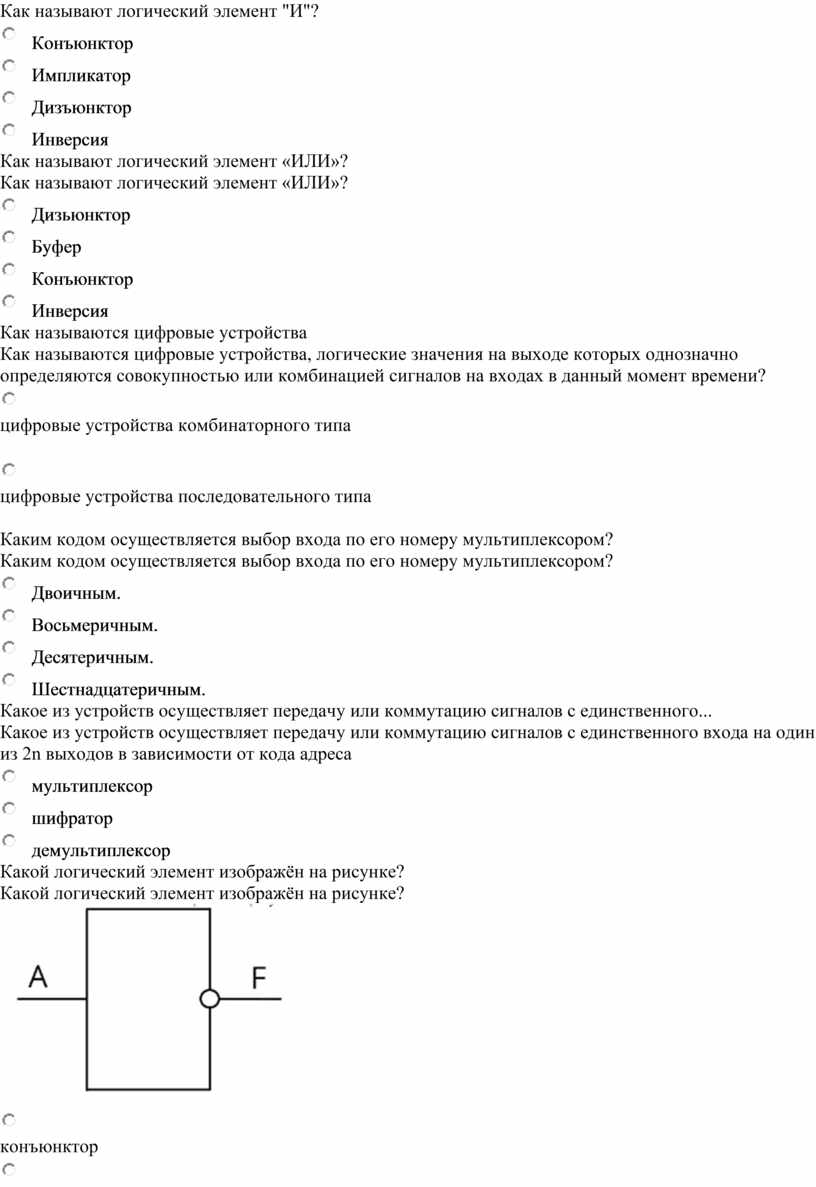

Как называют логический элемент "И"?
Как называют логический элемент "И"?
· Конъюнктор
· Импликатор
· Дизъюнктор
· Инверсия
Как называют логический элемент «ИЛИ»?
Как называют логический элемент «ИЛИ»?
· Дизьюнктор
· Буфер
· Конъюнктор
· Инверсия
Как называются цифровые устройства
Как называются цифровые устройства, логические значения на выходе которых однозначно определяются совокупностью или комбинацией сигналов на входах в данный момент времени?
·
цифровые устройства комбинаторного типа
·
цифровые устройства последовательного типа
Каким кодом осуществляется выбор входа по его номеру мультиплексором?
Каким кодом осуществляется выбор входа по его номеру мультиплексором?
· Двоичным.
· Восьмеричным.
· Десятеричным.
· Шестнадцатеричным.
Какое из устройств осуществляет передачу или коммутацию сигналов с единственного...
Какое из устройств осуществляет передачу или коммутацию сигналов с единственного входа на один из 2n выходов в зависимости от кода адреса
· мультиплексор
· шифратор
· демультиплексор
Какой логический элемент изображён на рисунке?
Какой логический элемент изображён на рисунке?
·
конъюнктор
·
дизъюнктор
·
инвертор
·
сумматор

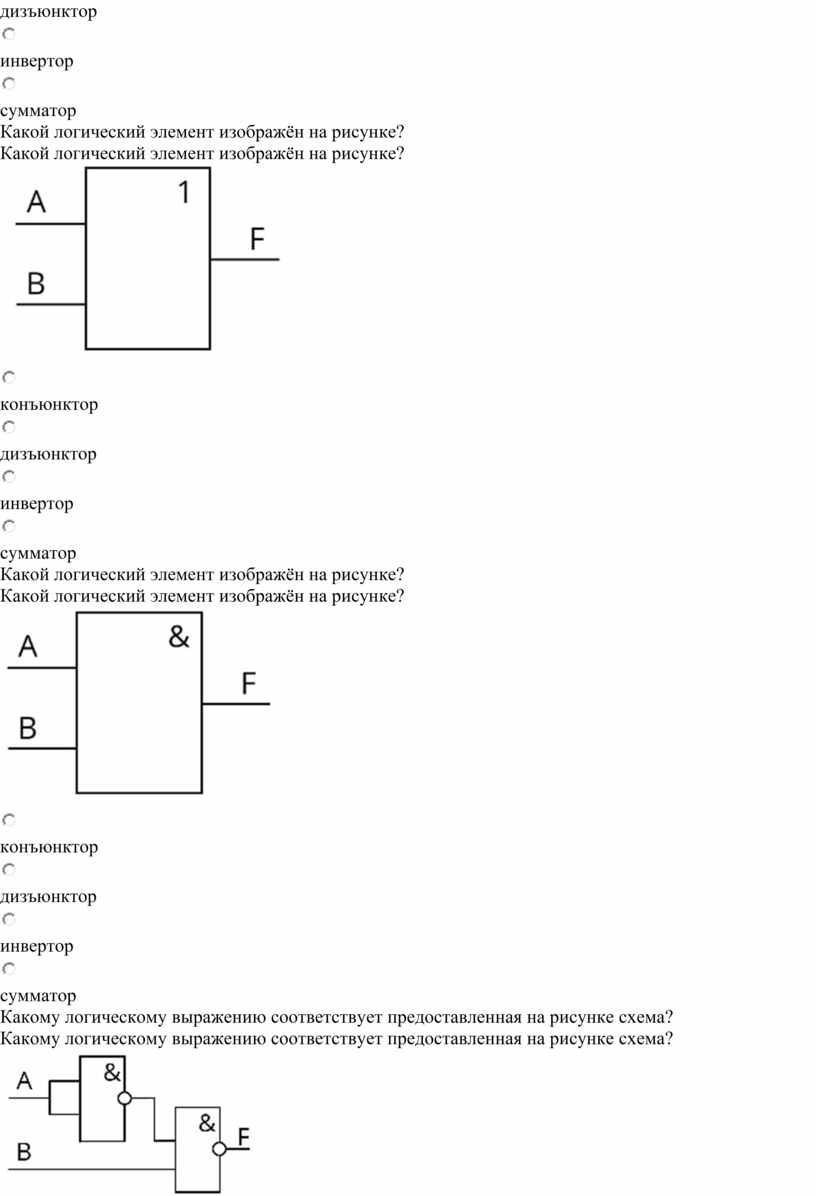

Какой логический элемент изображён на рисунке?
Какой логический элемент изображён на рисунке?
·
конъюнктор
·
дизъюнктор
·
инвертор
·
сумматор
Какой логический элемент изображён на рисунке?
Какой логический элемент изображён на рисунке?
·
конъюнктор
·
дизъюнктор
·
инвертор
·
сумматор

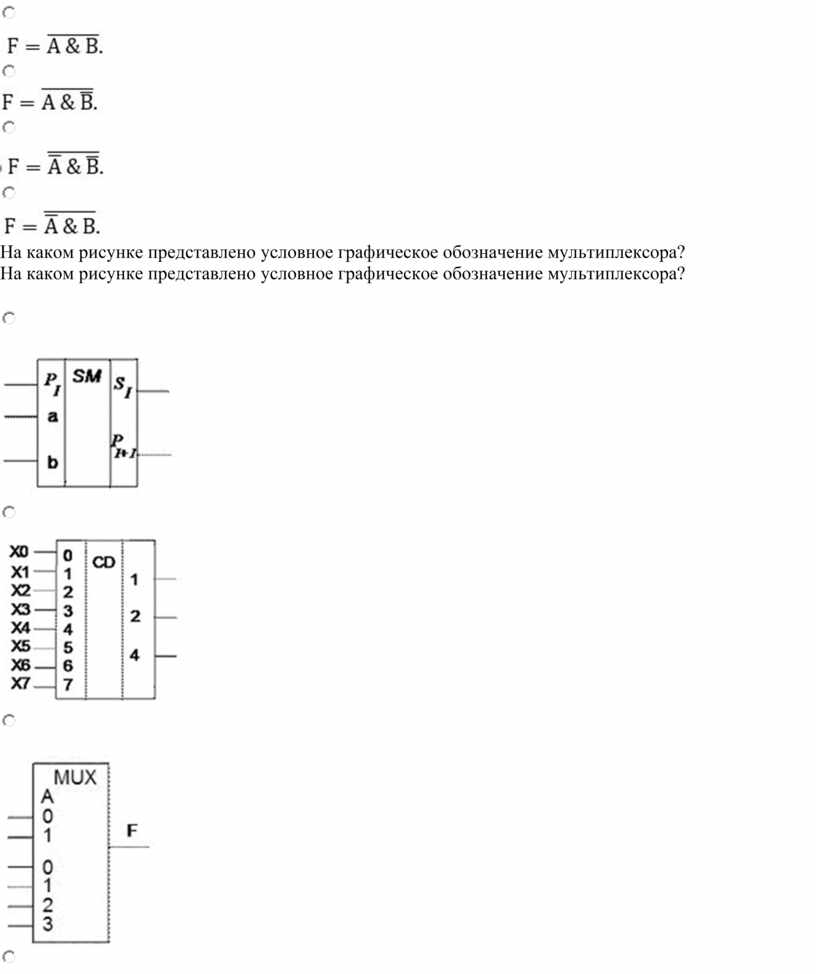

Какому логическому выражению соответствует предоставленная на рисунке схема?
Какому логическому выражению соответствует предоставленная на рисунке схема?
·
·
·
·
На каком рисунке представлено условное графическое обозначение мультиплексора?
На каком рисунке представлено условное графическое обозначение мультиплексора?
·
·
·
·
