ПЗ20_Изображение комбинационных устройств в микросхемах.docx

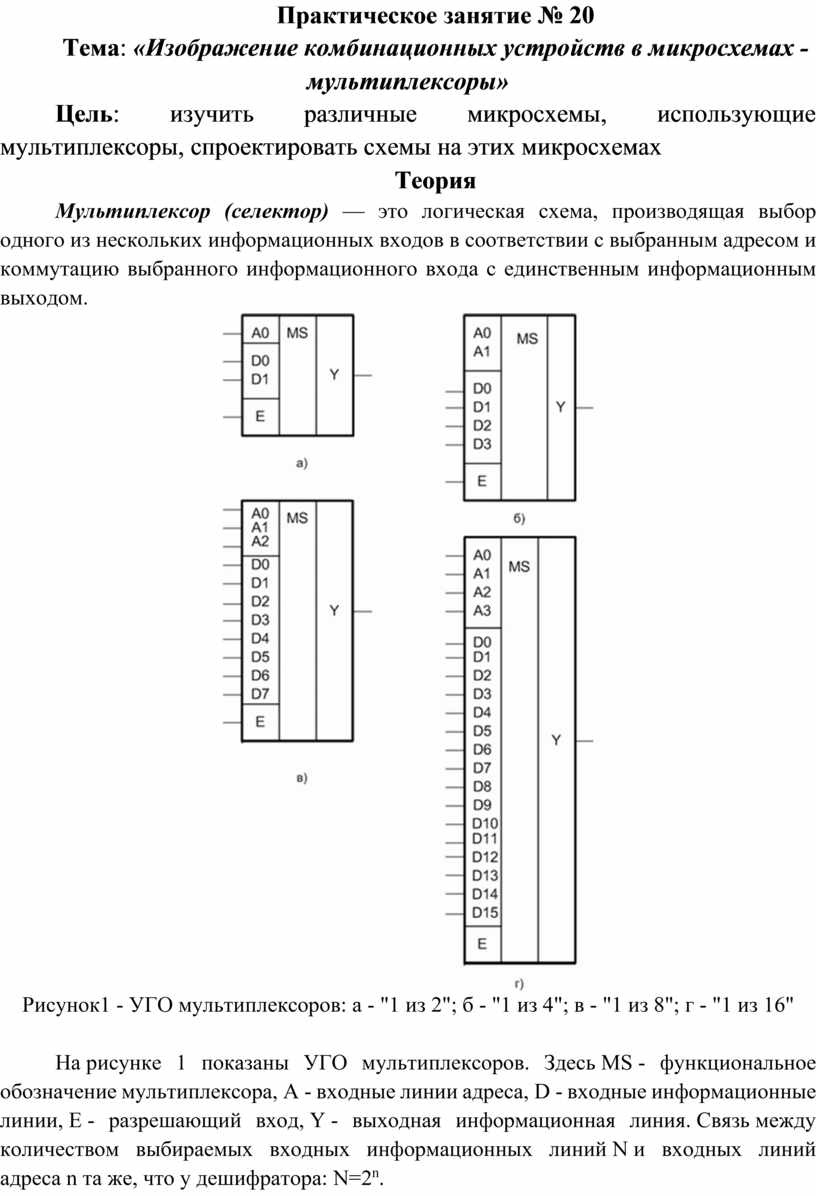

Практическое занятие № 20
Тема: «Изображение комбинационных устройств в микросхемах -мультиплексоры»
Цель: изучить различные микросхемы, использующие мультиплексоры, спроектировать схемы на этих микросхемах
Теория
Мультиплексор (селектор) — это логическая схема, производящая выбор одного из нескольких информационных входов в соответствии с выбранным адресом и коммутацию выбранного информационного входа с единственным информационным выходом.

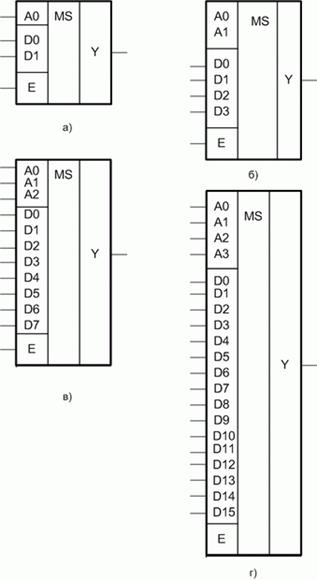

Рисунок1 - УГО мультиплексоров: а - "1 из 2"; б - "1 из 4"; в - "1 из 8"; г - "1 из 16"
На рисунке 1 показаны УГО мультиплексоров. Здесь MS - функциональное обозначение мультиплексора, А - входные линии адреса, D - входные информационные линии, Е - разрешающий вход, Y - выходная информационная линия. Связь между количеством выбираемых входных информационных линий N и входных линий адреса n та же, что у дешифратора: N=2n.

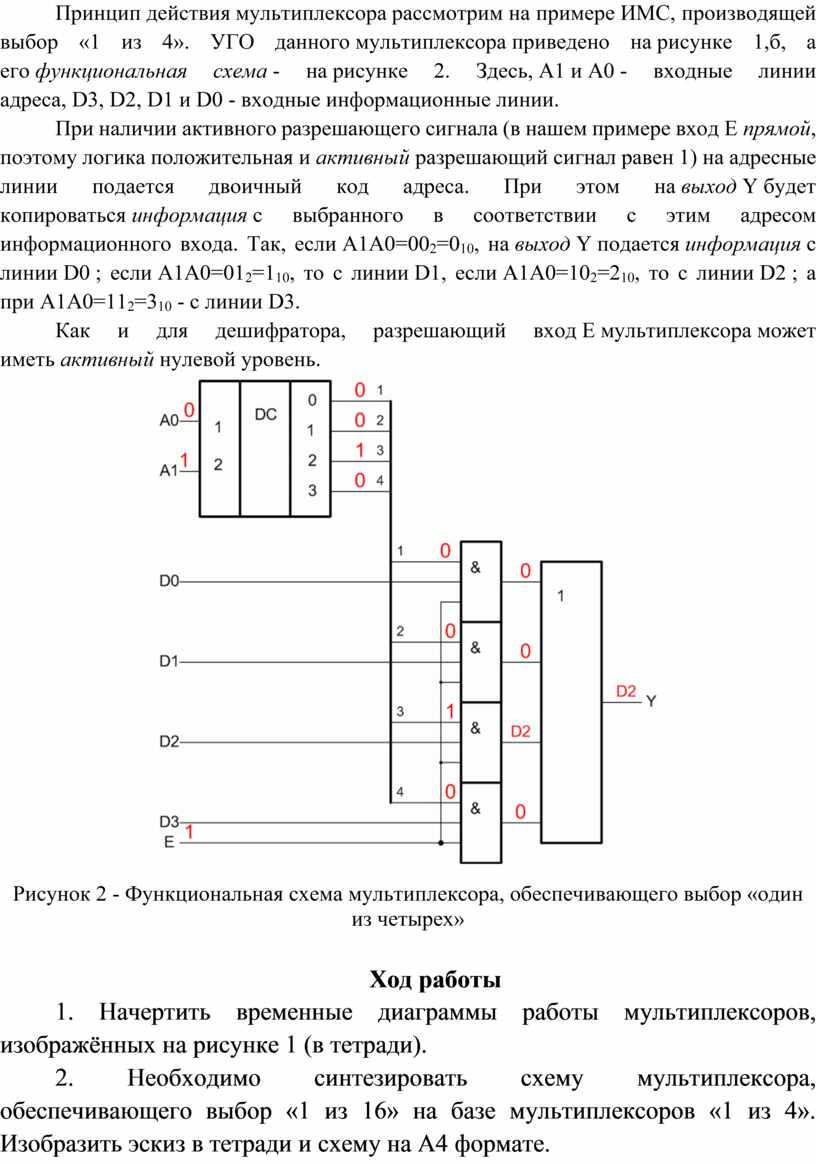

Принцип действия мультиплексора рассмотрим на примере ИМС, производящей выбор «1 из 4». УГО данного мультиплексора приведено на рисунке 1,б, а его функциональная схема - на рисунке 2. Здесь, А1 и А0 - входные линии адреса, D3, D2, D1 и D0 - входные информационные линии.
При наличии активного разрешающего сигнала (в нашем примере вход Е прямой, поэтому логика положительная и активный разрешающий сигнал равен 1) на адресные линии подается двоичный код адреса. При этом на выход Y будет копироваться информация с выбранного в соответствии с этим адресом информационного входа. Так, если А1А0=002=010, на выход Y подается информация с линии D0 ; если А1А0=012=110, то с линии D1, если А1А0=102=210, то с линии D2 ; а при А1А0=112=310 - с линии D3.
Как и для дешифратора, разрешающий вход Е мультиплексора может иметь активный нулевой уровень.

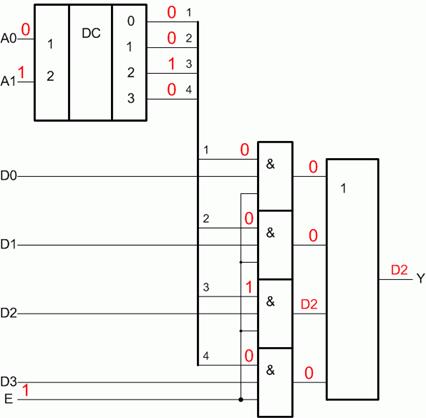

Рисунок 2 - Функциональная схема мультиплексора,
обеспечивающего выбор «один из четырех»
Ход работы
1. Начертить временные диаграммы работы мультиплексоров, изображённых на рисунке 1 (в тетради).
2. Необходимо синтезировать схему мультиплексора, обеспечивающего выбор «1 из 16» на базе мультиплексоров «1 из 4». Изобразить эскиз в тетради и схему на А4 формате.
Практическое занятие № 20
Тема: «Изображение комбинационных устройств в микросхемах -мультиплексоры»
Цель: изучить различные микросхемы, использующие мультиплексоры, спроектировать схемы на этих микросхемах
Теория
Мультиплексор (селектор) — это логическая схема, производящая выбор одного из нескольких информационных входов в соответствии с выбранным адресом и коммутацию выбранного информационного входа с единственным информационным выходом.
Рисунок1 - УГО мультиплексоров: а - "1 из 2"; б - "1 из 4"; в - "1 из 8"; г - "1 из 16"
На рисунке 1 показаны УГО мультиплексоров. Здесь MS - функциональное обозначение мультиплексора, А - входные линии адреса, D - входные информационные линии, Е - разрешающий вход, Y - выходная информационная линия. Связь между количеством выбираемых входных информационных линий N и входных линий адреса n та же, что у дешифратора: N=2n.

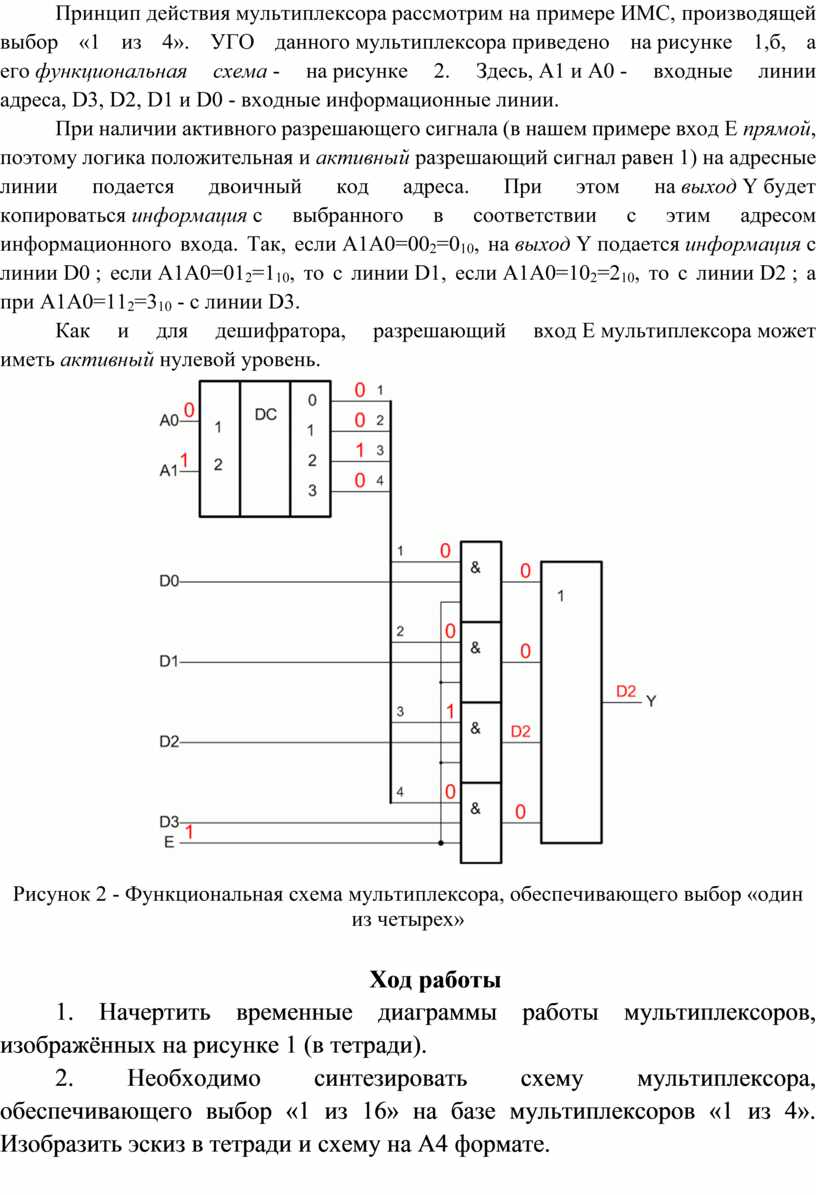

Принцип действия мультиплексора рассмотрим на примере ИМС, производящей выбор «1 из 4». УГО данного мультиплексора приведено на рисунке 1,б, а его функциональная схема - на рисунке 2. Здесь, А1 и А0 - входные линии адреса, D3, D2, D1 и D0 - входные информационные линии.
При наличии активного разрешающего сигнала (в нашем примере вход Е прямой, поэтому логика положительная и активный разрешающий сигнал равен 1) на адресные линии подается двоичный код адреса. При этом на выход Y будет копироваться информация с выбранного в соответствии с этим адресом информационного входа. Так, если А1А0=002=010, на выход Y подается информация с линии D0 ; если А1А0=012=110, то с линии D1, если А1А0=102=210, то с линии D2 ; а при А1А0=112=310 - с линии D3.
Как и для дешифратора, разрешающий вход Е мультиплексора может иметь активный нулевой уровень.
Рисунок 2 - Функциональная схема мультиплексора,
обеспечивающего выбор «один из четырех»
Ход работы
1. Начертить временные диаграммы работы мультиплексоров, изображённых на рисунке 1 (в тетради).
2. Необходимо синтезировать схему мультиплексора, обеспечивающего выбор «1 из 16» на базе мультиплексоров «1 из 4». Изобразить эскиз в тетради и схему на А4 формате.
