Практическое занятие № 28-29

Тема: «Проектирование синхронных RS-триггеров»

Цель: овладение навыками логического проектирования триггерных схем в различных функциональных базисах.

Теория

Триггер является основным устройством, способным запоминать информацию. Он имеет два устойчивых состояния – 1 или 0. Наибольшее распространение получили полупроводниковые триггеры, выпускаемые в виде интегральных микросхем и представляющие собой двухкаскадные усилители постоянного тока с положительной обратной связью.

Перевод триггера из одного состояния в другое осуществляется подачей положительных или отрицательных импульсов на коллектор одного или другого транзистора. При этом один из двух имеющихся входов принимают устанавливающим триггер в состояние 1 и называют S входом (от англ. Set- установить), а другой, устанавливающий (сбрасывающий) триггер в состояние 0, называют входом R (от англ. Reset - сбросить). Такой триггер получил название RS-триггера.

По моменту реакции на входной сигнал триггеры подразделяют на асинхронные и синхронные.

Асинхронный триггер изменяет свое состояние непосредственно в момент изменения сигнала на его информационных входах.

Синхронный триггер изменяет свое состояние лишь в определенные моменты времени, соответствующие действию активного сигнала на его входе синхронизации и не реагирует на любые изменения информационных сигналов при пассивном значении сигнала на входе С.

Триггер является синхронным, т.к. у него помимо информационных входов S и R, существует управляющий вход С (CLK).

Триггер будет менять свое состояние только при логической 1 на входе С. Активным сигналом для этой схемы является логическая 1.

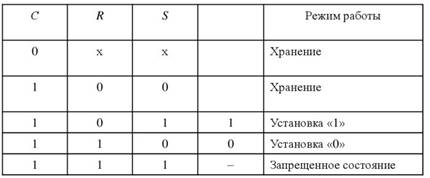

Рисунок 1 - Таблица переходов синхронного RS-триггера

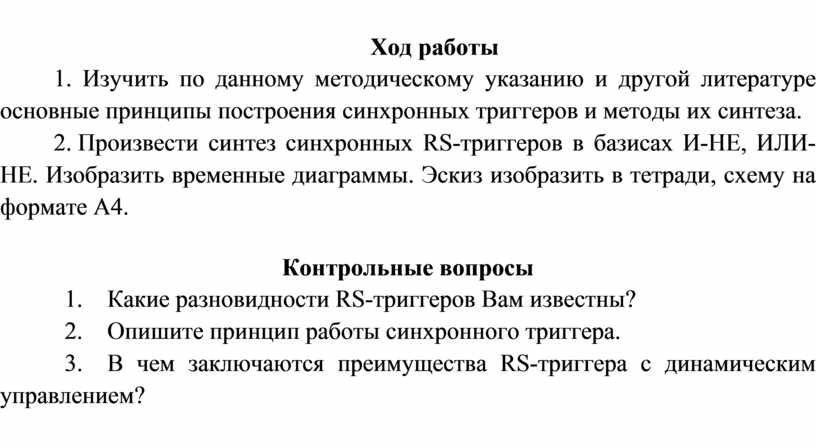

Ход работы

1. Изучить по данному методическому указанию и другой литературе основные принципы построения синхронных триггеров и методы их синтеза.

2. Произвести синтез синхронных RS-триггеров в базисах И-НЕ, ИЛИ-НЕ. Изобразить временные диаграммы. Эскиз изобразить в тетради, схему на формате А4.



Контрольные вопросы

1.           Какие разновидности RS-триггеров Вам известны?

2.           Опишите принцип работы синхронного триггера.

3.           В чем заключаются преимущества RS-триггера с динамическим управлением?

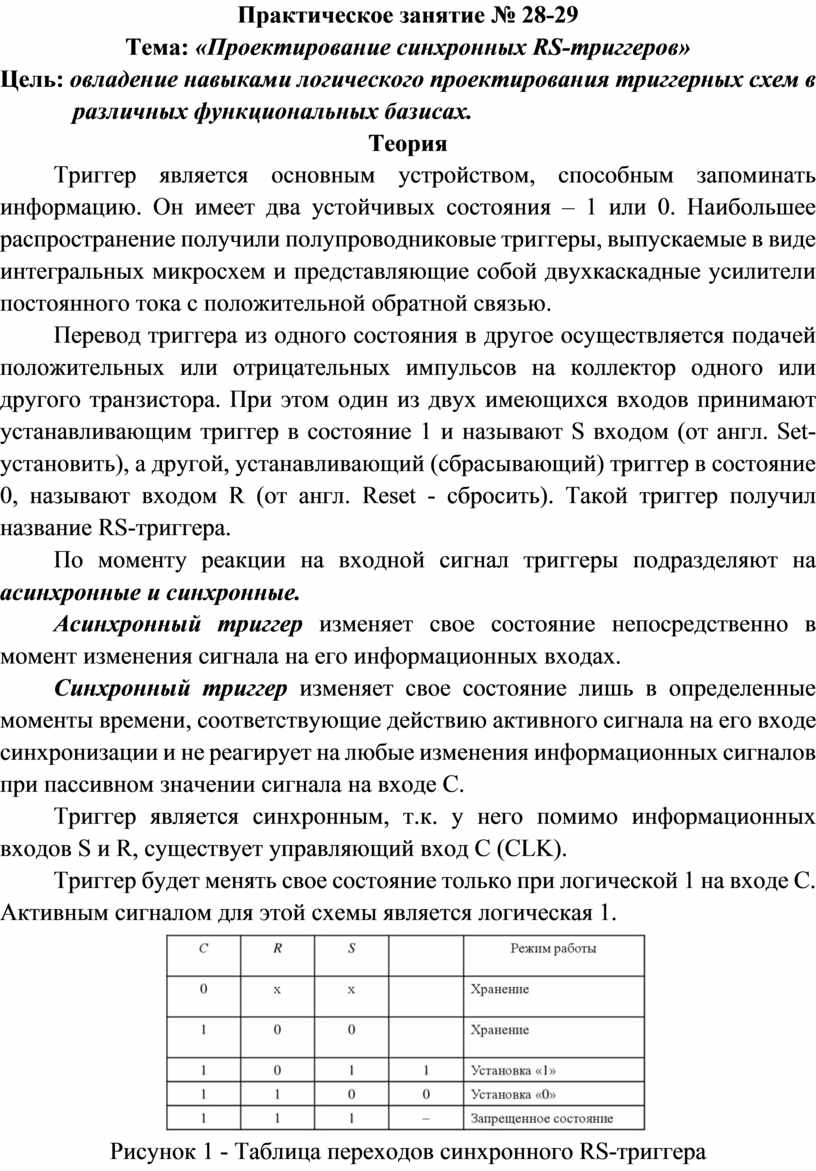

Практическое занятие № 28-29

Тема: «Проектирование синхронных RS-триггеров»

Цель: овладение навыками логического проектирования триггерных схем в различных функциональных базисах.

Теория

Триггер является основным устройством, способным запоминать информацию. Он имеет два устойчивых состояния – 1 или 0. Наибольшее распространение получили полупроводниковые триггеры, выпускаемые в виде интегральных микросхем и представляющие собой двухкаскадные усилители постоянного тока с положительной обратной связью.

Перевод триггера из одного состояния в другое осуществляется подачей положительных или отрицательных импульсов на коллектор одного или другого транзистора. При этом один из двух имеющихся входов принимают устанавливающим триггер в состояние 1 и называют S входом (от англ. Set- установить), а другой, устанавливающий (сбрасывающий) триггер в состояние 0, называют входом R (от англ. Reset - сбросить). Такой триггер получил название RS-триггера.

По моменту реакции на входной сигнал триггеры подразделяют на асинхронные и синхронные.

Асинхронный триггер изменяет свое состояние непосредственно в момент изменения сигнала на его информационных входах.

Синхронный триггер изменяет свое состояние лишь в определенные моменты времени, соответствующие действию активного сигнала на его входе синхронизации и не реагирует на любые изменения информационных сигналов при пассивном значении сигнала на входе С.

Триггер является синхронным, т.к. у него помимо информационных входов S и R, существует управляющий вход С (CLK).

Триггер будет менять свое состояние только при логической 1 на входе С. Активным сигналом для этой схемы является логическая 1.

Рисунок 1 - Таблица переходов синхронного RS-триггера

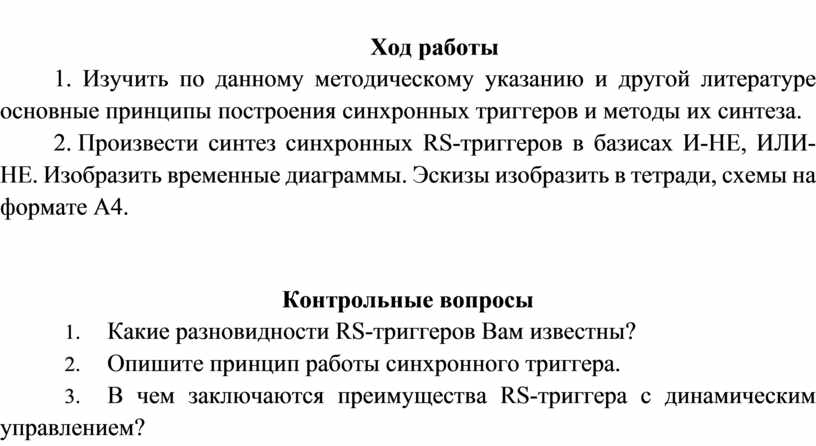

Ход работы

1. Изучить по данному методическому указанию и другой литературе основные принципы построения синхронных триггеров и методы их синтеза.

2. Произвести синтез синхронных RS-триггеров в базисах И-НЕ, ИЛИ-НЕ. Изобразить временные диаграммы. Эскизы изобразить в тетради, схемы на формате А4.





Контрольные вопросы

1.            Какие разновидности RS-триггеров Вам известны?

2.            Опишите принцип работы синхронного триггера.

3.            В чем заключаются преимущества RS-триггера с динамическим управлением?
